Воздушный солнечный коллектор для отопления дома — один из самых простых и недорогих способов получать тепло от солнца. В отличие от жидкостных систем, здесь нет труб с теплоносителем, насосов и риска замерзания: нагревается обычный воздух, который сразу подаётся в помещение. Такое устройство подходит для дачи, загородного дома, мастерской, гаража и даже для дополнительного прогрева жилых комнат в межсезонье. В статье разберём принцип работы, конструкции, расчёт, монтаж и типичные ошибки.
Принцип работы воздушного коллектора
Основа устройства — тёмная поглощающая поверхность (абсорбер), которая нагревается под солнечными лучами. Воздух проходит вдоль абсорбера, забирает тепло и поступает в дом. Сверху конструкция закрыта прозрачным покрытием, а снизу и по бокам утеплена, чтобы потери тепла были минимальными.
Движение воздуха может быть естественным (тёплый воздух поднимается вверх, холодный поступает снизу) или принудительным — с помощью небольшого вентилятора. Принудительная схема заметно эффективнее и позволяет точнее управлять температурой.
Из чего состоит коллектор
Типовая конструкция включает несколько обязательных элементов:
- Корпус — рама из дерева, металлического профиля или влагостойкой фанеры;
- Теплоизоляция — минеральная вата, пенополистирол или экструдированный пенополистирол толщиной 40–100 мм;
- Абсорбер — окрашенный в чёрный матовый цвет металлический лист, профнастил или сетка;
- Светопрозрачное покрытие — сотовый поликарбонат, закалённое стекло или плёнка;
- Воздуховоды — входной и выходной патрубки с заслонками;
- Вентилятор — осевой или канальный, при необходимости с терморегулятором.
Основные виды воздушных коллекторов
С прямоточным движением воздуха
Воздух проходит над абсорбером или под ним одним потоком. Это самая простая схема, которую легко повторить самостоятельно. Минус — часть тепла теряется через стекло.
С перфорированным абсорбером
Воздух засасывается через мелкие отверстия в тёмной пластине и сразу нагревается. Такие модели показывают высокий КПД, а холодный воздух дополнительно охлаждает остекление, снижая потери.
С рёбрами и турбулизаторами
Волнистая поверхность, профнастил или ряды уголков создают турбулентность, и теплообмен улучшается. Это хороший вариант для самодельной конструкции.
Как рассчитать площадь коллектора
Точный расчёт зависит от региона, утепления дома и желаемой доли солнечного тепла. Для ориентира можно взять следующие значения:
- 1 м² коллектора в ясный день даёт примерно 400–700 Вт тепловой мощности;
- для поддержки отопления небольшого утеплённого дома площадью 50–60 м² обычно достаточно 6–12 м² панелей;
- для гаража или мастерской хватает 2–4 м².
Важно понимать: коллектор работает только в светлое время суток и в солнечную погоду, поэтому чаще всего он служит дополнением к основной системе, а не заменой. Если вы рассматриваете комплексное решение, изучите также принцип работы теплового насоса «воздух — вода»: он хорошо сочетается с солнечным нагревом.
Выбор места и монтаж

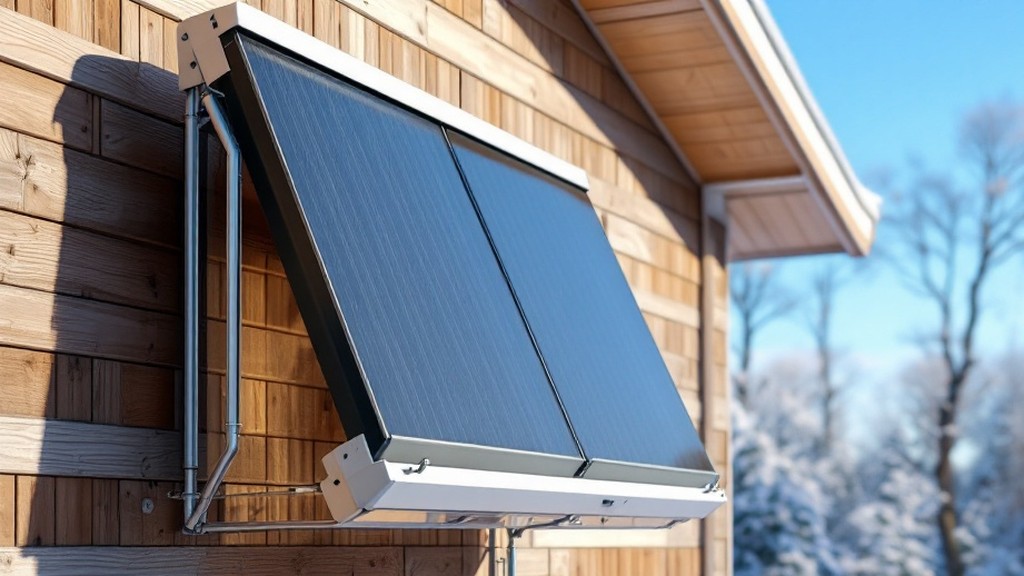

Для северного полушария коллектор ориентируют на юг с отклонением не более 15–20°. Оптимальный угол наклона зимой — примерно равный широте местности плюс 10–15°. Можно устанавливать панель на южной стене, на скате крыши или на отдельной раме рядом с домом.
Порядок монтажа:
- Подготовьте место и убедитесь, что тень от деревьев и построек не падает на панель с 10 до 15 часов.
- Закрепите раму на стене или опорной конструкции с учётом ветровой нагрузки.
- Сделайте два отверстия в стене: нижнее для забора воздуха из помещения и верхнее для подачи нагретого воздуха.
- Установите воздуховоды и обратные заслонки, чтобы ночью воздух не шёл в обратную сторону.
- Подключите вентилятор и, при желании, датчик температуры.
- Загерметизируйте все стыки монтажной пеной и алюминиевым скотчем.
Как собрать коллектор своими руками
Самодельный вариант вполне реален и обходится в разы дешевле заводского. Сделайте деревянный короб глубиной 10–15 см, уложите на дно теплоизоляцию и закрепите абсорбер из окрашенного жаропрочной чёрной краской листа металла. Сверху установите поликарбонат толщиной 8–10 мм с зазором 2–3 см от абсорбера. Края промажьте герметиком, устойчивым к перепадам температур.
Если вы хотите расширить систему электрическим питанием вентилятора, пригодятся материалы о том, как сделать солнечную батарею из панелей своими руками. Небольшая фотоэлектрическая панель способна питать вентилятор без подключения к сети, причём скорость потока будет автоматически расти вместе с интенсивностью солнца.
Практические советы по эксплуатации
- Регулярно очищайте остекление от пыли и снега — загрязнение снижает выработку тепла на 10–20 %.
- Ставьте фильтр на входной воздуховод, чтобы пыль не попадала в помещение.
- Используйте матовую чёрную краску с селективными свойствами: она лучше поглощает излучение.
- Предусмотрите летний режим: заслонки или съёмную шторку, чтобы коллектор не перегревался.
- Проверяйте герметичность соединений раз в сезон.
- Не используйте горючие материалы вблизи абсорбера, который при застое может нагреваться до 100 °C и выше.
Преимущества и ограничения
К плюсам воздушных коллекторов относятся простота конструкции, низкая стоимость, отсутствие протечек и замерзания, быстрый отклик и лёгкое обслуживание. К ограничениям — низкая теплоёмкость воздуха, зависимость от погоды и невозможность накапливать тепло без дополнительного аккумулятора. Для накопления можно использовать гравийную засыпку, ёмкости с водой или кирпичную кладку, через которые пропускают нагретый воздух.
Если в вашем регионе много ясных дней зимой и вы хотите сравнить варианты, полезно изучить, как работает вакуумный солнечный коллектор с трубками — он подойдёт для нагрева воды и горячего водоснабжения.
Вывод
Воздушный солнечный коллектор — доступное и надёжное решение для частичного отопления дома. Он не заменит полноценный котёл, но существенно снизит расходы на топливо или электричество в солнечные дни, особенно весной и осенью. Правильно выбранная ориентация, качественная изоляция и грамотная вентиляция позволят получить максимум тепла при минимальных вложениях.
