От лопастей зависит почти всё: сколько энергии даст ветряк, насколько он будет шумным и как долго проработает без ремонта. Генератор и мачту можно купить готовыми, а вот хорошие лопасти приходится делать под конкретную скорость ветра и конкретный генератор. Изготовление лопастей для ветрогенератора своими руками вполне по силам человеку с базовым набором инструментов, если заранее выполнить расчёт и аккуратно соблюдать геометрию.
С чего начать: расчёт размеров и мощности
Прежде чем брать в руки инструмент, определите, какую мощность вы хотите получить. Упрощённая формула выглядит так: P = 0,5 × ρ × S × V³ × Cp, где ρ — плотность воздуха (около 1,2 кг/м³), S — площадь, которую «заметает» винт, V — скорость ветра, Cp — коэффициент использования энергии ветра (для самодельных винтов реально 0,25–0,35).
Пример: винт диаметром 2 м имеет площадь около 3,14 м². При ветре 6 м/с получаем примерно 120 Вт. Заметьте, что мощность растёт пропорционально кубу скорости: при ветре 3 м/с отдача упадёт в восемь раз. Поэтому средняя скорость ветра на участке важнее, чем красивые цифры в паспорте генератора.
Количество лопастей и быстроходность
- Две лопасти — выше обороты, проще балансировка, но больше вибрации и шума.
- Три лопасти — самый популярный вариант для дома: ровный ход, хороший старт, умеренная скорость вращения.
- Шесть и более — медленные тяговые винты, подходят для слабых ветров и насосов, но для генератора обычно малоэффективны.
Быстроходность λ (отношение скорости конца лопасти к скорости ветра) для трёхлопастного винта берут около 5–6. Обороты считают по формуле n = λ × V × 60 / (π × D). Для винта 2 м при ветре 6 м/с и λ = 5 это порядка 290 об/мин. Эту цифру нужно сопоставить с характеристиками генератора, иначе придётся ставить редуктор.
Выбор материала для лопастей
Материал определяет прочность, вес и сложность работы. Чаще всего используют четыре варианта.
- ПВХ (канализационная труба) — доступна, легко режется и гнётся, не боится влаги. Подходит для винтов до 2–2,5 м.
- Дерево (сосна, ель, липа) — требует профилирования рубанком и надёжной пропитки, зато даёт точный аэродинамический профиль.
- Алюминиевый лист или профиль — лёгкие и долговечные лопасти, но сложнее придать нужную крутку.
- Стеклопластик — лучший по характеристикам, однако нужна оснастка для формовки и опыт работы со смолой.
Для первого ветряка оптимален ПВХ: ошибки обходятся дёшево, а результат получается вполне рабочим.

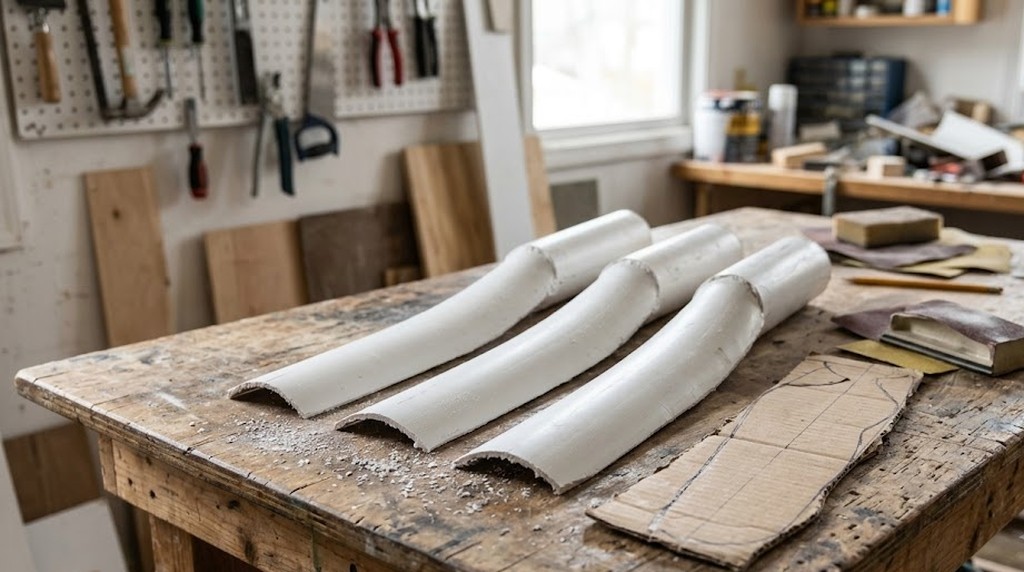

Изготовление лопастей из ПВХ-трубы пошагово
Возьмите трубу диаметром 160 мм и длиной около 1,1 м (для винта диаметром 2 м). Толщина стенки не менее 3 мм: тонкостенная труба будет вибрировать.
- Сделайте шаблон. Вырежьте из картона или фанеры контур лопасти: у корня ширина 100–110 мм, на конце 40–50 мм, длина 1 м. Линия должна быть плавной, без изломов.
- Разметьте трубу. Разделите её по длине на три части и обведите шаблон так, чтобы из одной трубы получилось три лопасти. Часть окружности трубы создаёт естественный вогнутый профиль.
- Вырежьте заготовки лобзиком или ножовкой по пластику. Не торопитесь: рваный край потом придётся долго шлифовать.
- Обработайте кромки. Передняя кромка должна быть скруглённой, задняя — заострённой. Пройдитесь наждачной бумагой, начиная с зернистости 80 и заканчивая 240.
- Сделайте посадочную часть. На корне просверлите отверстия под болты крепления к ступице. Расстояния должны быть одинаковыми на всех лопастях.
- Покрасьте лопасти атмосферостойкой эмалью: это защитит пластик от ультрафиолета и сделает его менее хрупким.
Угол установки лопасти
Лопасть должна быть закручена: у корня угол атаки больше, на конце — меньше. Ориентировочно у ступицы устанавливают 15–20° относительно плоскости вращения, на периферии — 3–5°. Если труба не даёт нужной крутки, слегка прогрейте заготовку строительным феном и аккуратно придайте форму, затем дайте остыть в приспособлении.
Деревянные и алюминиевые лопасти: особенности
Для дерева берите сухую, ровную доску без сучков, лучше с прямыми волокнами. Вырезайте заготовку по шаблону, затем рубанком формируйте выпуклую верхнюю поверхность и плоскую нижнюю. Профиль проверяйте шаблонами сечений через каждые 10–15 см. Готовую лопасть пропитайте олифой, покройте лаком или эмалью в несколько слоёв, а торцы особенно тщательно: именно через них влага проникает в древесину.
Алюминиевые лопасти делают из листа толщиной 1,5–2 мм. Заготовку изгибают по оправке нужного радиуса, а для жёсткости к корню прикрепляют усиливающую накладку. Минус такого решения — склонность к усталостным трещинам у крепежа, поэтому отверстия лучше делать с запасом от края и ставить широкие шайбы.
Если вы ещё определяетесь с самой установкой, полезно изучить, как сделать самодельный ветряк на 220 В: там разобрана общая схема сборки, в которую лопасти встраиваются как ключевой узел.
Балансировка и крепление к ступице
Даже небольшая разница в массе лопастей на высоких оборотах превращается в сильную вибрацию, разрушающую подшипники и мачту. Поэтому балансировку нельзя пропускать.
- Взвесьте каждую лопасть на кухонных весах: допустимая разница — не более 1–2 граммов на килограмм массы.
- Более тяжёлую лопасть слегка подшлифуйте со стороны задней кромки или облегчите у корня.
- Соберите винт на ступице, расположите ось горизонтально и проверьте, не поворачивается ли он в какую-то одну сторону. Идеально сбалансированный винт остаётся в любом положении.
- Проверьте, что все лопасти лежат в одной плоскости и их концы находятся на одинаковом расстоянии от оси.
Крепите лопасти болтами с контрогайками или гроверными шайбами. Ступицу делают из стального диска толщиной 6–8 мм либо используют готовый фланец. Для генератора, который вы планируете взять из автомобиля, уточните подходящий диапазон оборотов в материале о ветрогенераторе из автомобильного генератора: такой агрегат требует повышающей передачи, а это влияет на расчёт винта.
Типичные ошибки при изготовлении
- Слишком тонкий пластик. Лопасть из тонкой трубы «флаттерит» и быстро трескается у основания.
- Одинаковый угол по всей длине. Без крутки винт плохо стартует и теряет эффективность.
- Несоответствие винта и генератора. Большой винт на слабом генераторе перегружает его, а маленький не даёт нужных оборотов.
- Отсутствие защиты от сильного ветра. Без отклонения хвоста или механизма складывания лопасти могут разрушиться в шторм.
- Неаккуратная кромка. Шероховатости увеличивают шум и снижают отдачу.
Безопасность и обслуживание
Вращающийся винт — потенциально опасный узел: конец лопасти движется со скоростью в несколько раз выше ветра. Устанавливайте ветряк на высоте, недоступной случайным прохожим, и в стороне от дорожек и детских площадок. Перед грозой и при штормовом предупреждении лучше опускать мачту или фиксировать винт тормозом.
Раз в сезон осматривайте лопасти: проверяйте трещины у корня, затяжку болтов, состояние краски. Любую лопасть с повреждением замените на новую, а не ремонтируйте, иначе нарушится баланс всего винта. Выработанную энергию нужно правильно преобразовать и накопить: о подборе оборудования подробно рассказано в статье про инверторы для преобразования тока, большинство выводов применимы и к ветровым системам.
Вывод
Хорошие самодельные лопасти — это сочетание грамотного расчёта, подходящего материала и аккуратной обработки. Начните с трёхлопастного винта из ПВХ-трубы диаметром около двух метров, тщательно сбалансируйте его и проверьте в работе при умеренном ветре. Накопив опыт, вы сможете перейти к деревянным или стеклопластиковым лопастям и добиться более высокой отдачи при низком уровне шума.
