Выключатель нагрузки. виды и применение. устройство и работа

Производители и поставщики высоковольтных выключателей

Среди производителей и поставщиков высоковольтных выключателей можно выделить такие, как:

• Группа компаний «Электрощит ТМ», Самара. Уже на протяжении лет компания занимается производством и реализацией высоковольтного оборудования, в том числе и выключателей. На базе компании функционируют сервисные центры по ремонту и обслуживанию данного типа оборудования.
• ОАО «Уралэлектротяжмаш». Является одним из крупнейших производителей высоковольтного оборудования и комплектующих. Продукция компании поставляется в Египет, США, Сирию, Австрию и другие страны.
• АО «Вологодский ЭМЗ». Специализируется на поставке трансформаторного, высоковольтного и низковольтного оборудования и комплектующих. На базе компании созданы центры обслуживания и ремонта поставляемой продукции, оборудованные современной техникой.

Поставки в регионы осуществляют официальные дилеры заводов.

Больше о высоковольтных выключателях: типах, выборе, испытаниях; можно узнать на выставке «Электро».

Упаковочные линииЭлектропередачаВысоковольтные линии электропередач

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

• выключатель с подсветкой для ночного времени
• выключатель с таймером отключения.
• Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Высоковольтные масляные выключатели

В высоковольтных масляных выключателях для заполнения устройства гашения дуги используется трансформаторное масло. Процесс гашения электродуги происходит в результате того, что потоки газа, которые возникают при разложении масла, охлаждают дугу.

Высоковольтные выключатели масляного типа используются при напряжении от 10 до 20 кВ или от 110 до 220 кВт.

Высоковольтные масляные выключатели подразделяются на: маломасляные и баковые. Разница между ними заключается в количестве используемого масла, а также в способе изоляции основания от системы контактов.

Масляные высоковольтные выключатели бакового типа имеют ряд недочетов, например, высокий уровень пожароопасности.

При использовании устройств требуется постоянно контролировать количество и состояние масла внутри бака. Бак заполнен большим объемом масла, для замены которого необходимо время.

Описание

Что же такое выключатель нагрузки? По сути, это разъединитель, в котором происходит гашение дуги, возникшей в процессе отключения участка сети. Начало эры ВН положили аппараты, серийно выпускавшиеся в 50-60-е годы прошлого столетия. В них присутствовали предохранители, защищающие сеть от перегрузки и токов короткого замыкания (ТКЗ).

С началом бурного послевоенного строительства новых городов и предприятий в Советском Союзе требования к энергетике увеличились. Соответственно, увеличились и требования к ВНам. Потребовалось увеличение их отключающих характеристик. Для этого были разработаны дугогасительные камеры. Вначале они были громоздкими и располагались в отдельных отсеках. Затем конструкции уменьшали, и переключатель нагрузки стал более доступным.

Дугогасительная камера в отдельном отсеке

Высоковольтные выключатели нагрузки

Высоковольтные выключатели нагрузки предназначены для обеспечения работы рубильников аварийного отключения, выключателей селекционного типа с разной шириной силовой шины и расстояния между фазами.

Высоковольтные выключатели нагрузки одинаково успешно используются в цепях с высоким и низким током.

Это оборудование может быть выполнено в металлическом или пластиковом корпусе. Использование таких корпусов гарантирует высокий уровень безопасности выключателей и возможность эксплуатации оборудования в цехах на производстве и даже на открытом пространстве.

Наличие блокировки выключателя предотвращает оборудование от его несанкционированного включения.

Преимущество использования высоковольтных выключателей нагрузки заключается в:

• универсальности;
• надежности;
• высоком уровне безопасности.

Условное обозначение и маркировка

Для маркировки выключателей нагрузки используются буквенные и цифровые символы, сгруппированные по группам:

ВН Х-Х-00/0-0 хх 0 Х0.

Заметим, что приведённая структура обозначения может отличаться в маркировках разных типов конструкций.

Рассмотрим один из вариантов.

Первая группа букв содержит информацию о типе выключателя. ВН – выключатель нагрузки. Иногда буква Н отсутствует, а на её месте, а чаще всего Х на второй позиции обозначает тип изделия либо вариант исполнения.

Буквенное обозначение типов конструкции:

• М – масляный;
• ММ – маломасляный
• А– автогазовый.

(Элегазовые рубильники имеют свою структуру обозначения).

Буквенное обозначение вариантов исполнения:

• М – модернизированный;
• П – пружинный привод;
• Р – ручной привод;
• Э – электромагнитный.

Х на третьей позиции может обозначать расположение привода:

• П – правое;
• Л – левое.

На четвёртой позиции (00) цифры, указывающие номинальное напряжение в кВ.

5 позиция (/0) – номинальный ток отключения, в кА.

6 позиция (0) – номинальный (сквозной) ток выключателя.

7 позиция (хх) – расположение заземляющих ножей (иногда климатическое исполнение). п – за предохранителями, в – со стороны контактов заземления.

8 позиция (0) – обозначает тип устройства подающего команды для отключения (при наличии).

9 позиция (Х0) – климатическое исполнение и категория размещения.

Пример: маркировка ВВЭ – 15 – 25/ 680 – УЗ означает: Выключатель вакуумный, с электромагнитным приводом, рассчитанный на напряжение 15 кВ, ток термической стойкости – 25 кА, номинальный ток ВН – 680 А, применяется в условиях умеренного климата, предназначен для внутренней установки.

На рисунке 6 приведён пример обозначения на схеме.

Рис. 6. Обозначение на схемах

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Выключатели ВН, ВНА, ВНР, ВНП, ВНПЗ, ВНРП, ВНМ, ВНТ

Выключатели нагрузки — это разновидность высоковольтных выключателей, коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены) и выключателем (масляным, вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при коротком замыкании. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.

Привод выключателей нагрузки может быть мускульным — непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения и соленоид дистанционного отключения.

Выключатели ВН, ВНА (автогазовые), ВНМ (автогазовые модернизированные)

Выключатель нагрузки общего назначения предназначен для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и шкафах комплектных трансформаторных подстанций (КТП) внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

Условное обозначение выключателя ВН Х-Х-10/Х-Х хх З Х3:

ВН — выключатель нагрузки

; Х – исполнение: А – автогазовый; М – модернизированный; П – с пружинным приводом; Р – с ручным приводом Х — тип расположения привода: П — правое, Л — левое 10 — номинальное напряжение, кВ; Х — номинальный ток, А (400, 630); Х — номинальная периодическая составляющая сквозного тока, А (10, 20); х – наличие ножей заземления: з – с заземляющими ножами; 2з – с заземляющими ножами с двух сторон х – расположение заземляющих ножей (если только с одной стороны): п – заземляющие ножи расположены за предохранителями; в – заземляющие ножи расположены со стороны заземляющих контактов З — устройство для подачи команды на отключение при перегорании предохранителя; Х3 — климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.

Основная номенклатура выключателей ВНА

• ВНА-10/400-20ПА(Б)-1УХЛ3; ВНА-10/400-203ПА(Б)-1УХЛ3; ВНМ-10/400-20 УХЛ3
• ВНМ-10/630-31,5 УХЛ3
• ВНА П(Л)-10/630-20-У2; ВНА П(Л)-10/630-20 з У2; ВНА П(Л)-10/630-20 зп У2; ВНА П(Л)-10/630-20-3 зп У2

Выключатели нагрузки ручные ВНР, ВНРП

Основная номенклатура ВНР

• ВНР-10/400
• ВНРп-10/400 без предохранителя
• ВНРп-10/400 с предохранителем
• ВНР-10/630
• ВНРп-10/630 без предохранителя
• ВНРп-10/630 с предохранителем

Выключатели ВНП, ВНПЗ с пружинным приводом

Выключатель ВНП-10/630-20 У3 состоит из рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части, шарнирно крепятся главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части — главные и дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к контактным ножам передается при помощи изоляционных тяг. Для отключения выключателя установлены две пружины: отключающая и демпфирующая, а для смягчения ударов при отключении установлен резиновый буфер.

Возможные модификации ВНП

• ВНП-10/630-20У3 ; ВНП-10/630-20зУ3
• ВНП-10/630-20зпУ3 ; ВНП-10/630-20зпЗУ3
• ВНП-10/630-20зУ3-С ; ВНП-10/630-20зУ3Т3
• ВНПзр-М1-10/630-20з — выключатель с расположением на задней стенке шкафа с пружинным приводом с ручным управлением, с правым расположением элементов управления, с заземляющими ножами снизу;
• ВНПзрл-М1-10/630-20з — с левым расположением элементов управления;
• ВНПзр-М1-10/630-20зп — с устройством для установки предохранителей с правым расположением элементов управления;
• ВНПзрл-М1-10/630-20зп — с левым расположением элементов управления.

Разновидности высоковольтных выключателей нагрузки

Автогазовые:

BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

• ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
• BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

• ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
• BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
• BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

• РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
• РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Читать далее: Приточный вентиляционный клапан на пластиковые окна установка устройство виды

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

• автогазовые;
• элегазовые;
• вакуумные;
• воздушные;
• масляные;
• электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

• вакуумные выключатели до 35 000 В;
• устройства для напряжений, превышающих 35 кВ;
• вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

• работа выключателя в любом положении;
• коммутационная износостойкость;
• стабильная работа;
• пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Преимущества и отличия от вводного автомата

Вводной автомат — это автовыключатель. Его устанавливают на вводе линии электросетей в жилое помещение (дом, квартира, дача). Имеет невысокий уровень защиты и может сгореть при подключении мощных электроприборов. При этом при частом использовании вводного электровыключателя просто для включения/выключения света — есть вероятность, что он может перегреться и сгореть.

Внешнем видом обычный автомат практически не отличается, однако конструктивно внутри упрощен. Модульный тип в отличие от вводного автомата по габаритам и размерам обычно больше, а прижимная сила внутри выше.

Модуль нагрузки может применяться как для защиты электросетей жилых и коммерческих площадей, использующих электроприборы небольшой мощности, так и на промышленных предприятиях и заводах, где используют агрегаты и механизмы небольшой мощности. Применение простых автоматов для промышленных мощностей — неэффективно.

Модуль-автовыключатели имеют преимущества:

• относительно невысокая цена;
• повышенная электро-изностойкость;
• можно применять при умеренных перегрузках;
• больший срок эксплуатации в сравнении с вводными автоматами;
• возможность установки на промышленных предприятиях с агрегатами небольшой мощности;
• высокий уровень защиты от перегрузок в электросети и от коротких замыканий;
• высокий порог срабатывания защиты во время перегрузок на ЛЭП;
• быстрая скорость реакции на перегрузки.

Достоинства автоматических электровыключателей модульного типа очевидны. А небольшая разница в стоимости с вводным автоматом определяют выбор в пользу качества и надежности.

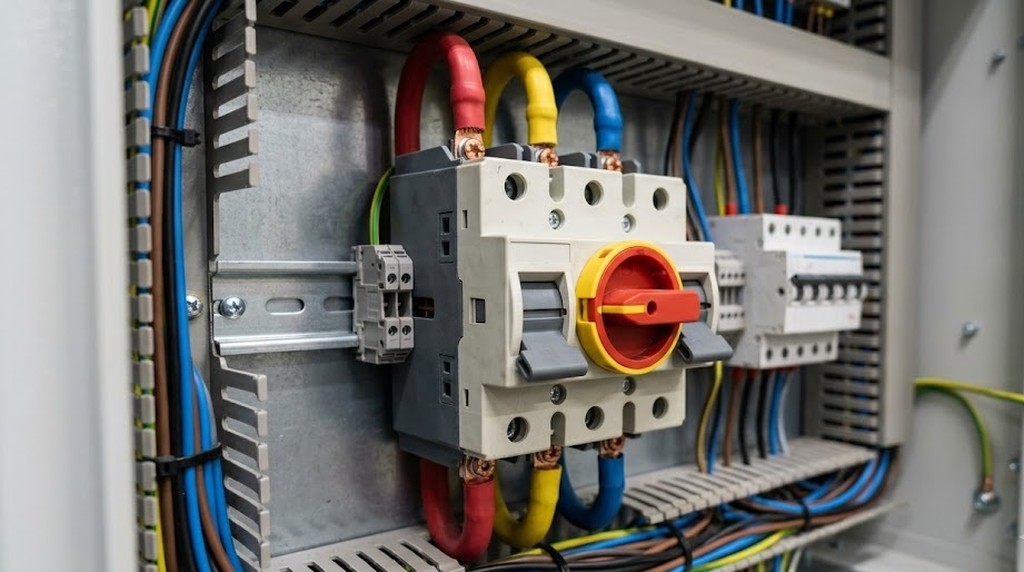

В принципе мини-рубильники и выключатели нагрузки это одно и тоже. Они свободно продаются в магазинах, но пользуются меньшим спросом, чем автоматические выключатели. Мини-рубильники представляют собой устройства, которые используются для коммутации (включения — отключения) цепей под нагрузкой. Они изготавливаются в модульном исполнении и по внешнему виду похожи на обычные автоматы.

Часто задают вопрос: «Зачем нужны мини-рубильники и выключатели нагрузки?» Тем более они стоят намного дороже тех же самых автоматических выключателей. Давайте тут попробуем разобраться с этим вопросом.

Что такое выключатель нагрузки?

Это устройство, которое позволяет быстро произвести включение или отключение какой-либо цепи, находящейся под нагрузкой.

Выключатели нагрузки имеют усиленные контакты, срок службы которых намного превышает срок службы контактов простых автоматов. Это необходимо для возможности безопасного обесточивания линии, которая находится под нагрузкой. Если отключать нагрузку обычным автоматическим выключателем, то дуга, которая образуется при разрыве цепи, со временем может спровоцировать слипание контактов. Поэтому обычные автоматы нельзя использовать для включения-отключения нагрузки. Они нужны для защиты электропроводки при возникновении не штатной ситуации в защищаемой ими цепи электропитания.

Также некоторые модели выключателей нагрузки имеют двойной разрыв контакта, что позволяет гарантировать полное обесточивание отключаемой линии.

Для того чтобы можно было убедиться визуально, что контакты мини-рубильника разорвались, на некоторых моделях есть специальное смотровое окошко. Через него видно в каком состоянии (замкнутом или разомкнутом) находятся контакты рубильника.

Например, это реализовано у фирмы TDM. Тут окошко находится над ручкой управления. Также в таких моделях реализована функция защиты от случайного отключения или включения мини-рубильника. На передней модели есть подобие винта под шлицевую отвертку, который обозначен на корпусе «Блок — 100А». Например, отключили такой выключатель нагрузки, повернули отверткой болт «Блок-100А», таким образом заблокировали ручку управления и пошли смело работать. Для того чтобы обратно включить этот рубильник необходимо снять ручку с заблокированного положения.

Переключатели нагрузки

Трёхклавишный выключатель с розеткой: выбор и подключение

Переключатель нагрузки служит для коммутации электрических цепей и имеет больше контактов. Переключателем можно коммутировать одну или несколько сетей. Его также называют перекидным или переходным выключателем. С его помощью можно образовать новую цепь.

В квартирах маломощные переключатели используют для независимого управления освещением из разных мест.

Схема проходного выключателя

На рисунке изображена схема подключения двух переключателей для включения лампочки из двух мест. Фазный провод выполнен коричневым, а нулевой – синим цветами. Черным цветом обозначены провода, соединяющие контакты соседних переключателей между собой. Нажимая на клавишу любого переключателя, можно независимо подавать напряжение на лампочку или отключать ее.

В многоэтажных жилых домах мощными перекидными рубильниками производят ввод в действие новой питающей линии, когда на одной из них происходит авария.

Схема питания жилого дома

При выходе из строя магистрали (1) производится переход на магистраль (2) с помощью перекидных рубильников (3).

Аналогично выключателю переключатель нагрузки способен выдерживать номинальный нагрузочный ток. На рисунке ниже изображены популярные модели, которые можно приобрести на рынке для домашних нужд. С их помощью можно переключать нагрузки электрокотлов, сварочных аппаратов и другой бытовой техники.

Виды переключателей, представленные на современном рынке

Подробное описание прибора

Выключатель нагрузки представляет собой прогрессивный коммутационный прибор, снабженный дугогасительной камерой и приводом для автоматического или неавтоматического управления.

Отключающие устройства имеют расширенную рукоятку. Диапазон рабочих температур колеблется в пределах от –40 — +50 °С. Насечки на контактовых зажимах уменьшают теплопотери и увеличивают механическую устойчивость соединения

Предназначается для механического размыкания/смыкания группы контактов на участке находящейся под нагрузкой электрической цепи переменного тока. Подходит для коммутирования цепей низкого и высокого напряжения с рабочей нагрузкой.

При коротком замыкании не используется, так как разработан для погашения маломощной дуги и снятия номинальной нагрузки.

В производственных цехах и на предприятиях, занимающих большую площадь, обычно устанавливают автогазовые выключатели нагрузки. Эти элементы просты в эксплуатации и легко ремонтируются персоналом даже с невысокой квалификацией

Относится к классу высоковольтных приборов и, как правило, размещается в электрических установках, функционирующих под напряжением 6-10 киловольт, не оснащенных автоматической системой, предохраняющей сеть от короткого замыкания.

Отдельные продвинутые модули выключателей нагрузки снабжены специальным просмотровым окошкам. Через него можно наглядно убедиться в каком состоянии – сомкнутом или разомкнутом – в конкретный данный момент находятся контакты рубильника

Прибор снабжен усиленными контактами, имеющими пролонгированный срок службы, значительно превышающий эксплуатационный период контактных соединений у простых автоматов. Это обеспечивает возможность абсолютно безопасно обесточить находящуюся под нагрузкой линию и произвести все необходимые мероприятия.

Конструкция и принцип работы агрегата

Устройство для отключения нагрузки состоит из прочной сварной рамы, снабженной специальным валом. На ней стоят 6 опорных изоляторов. К трем, располагающимся в нижней части, шарнирно прикрепляются контактные ножи, а на остальных элементах, находящихся наверху, держатся главные и дугогасительные контакты. Изоляционные тяги корректно осуществляют передачу движения от валовых рычажных элементов непосредственно к контактным ножам.

Агрегат снабжен отключающими пружинами, приваренными к  концам вала. Они позволяют с определенной скоростью деактивировать выключатель после того, как механизм свободного расцепления провода оказывается освобожденным

Контакты, отвечающие за дугогашение, размыкаются в специальных дугогасительных камерах, изготовленных из фенопласта. Этот материал имеет высокую механическую и коррозийную стойкость, демонстрирует чрезвычайную прочность и обладает беспрецедентно высокими электроизоляционными характеристиками.

Внутренние вкладыши, находящиеся в камерах, сделаны из стеклонаполненного полиамита, отличающегося плотной структурой и ударной устойчивостью. Дугообразная форма камер и вкладышей дает возможность подвижным дугогасительным контактам входить внутрь легко и без напряжения.

Приборы для выключения нагрузки в электрических сетях применяют для прерывания/возобновления подачи напряжения на подстанциях, отвечающих за распределение электроэнергии в городской и сельской местности

При активации прибора в первую очередь замыкаются дугогасительные контакты, а уже следом за ними ножи замыкают основные контакты. В момент отключения все происходит наоборот: сначала размыкаются главные и только после них дугогасительные контакты.

Монтаж переносного заземления на устройство отключения напряжения обеспечит безопасность сети и позволит без риска проводить любые плановые или ремонтные работы с электросистемой и оборудованием

В неактивном режиме подвижный дугогасительный контакт создает четко видимый воздушный промежуток с дугопоглащающей камерой, точно такой же, как в традиционном разъединителе. Непосредственно в момент отключения между дугогасительными контактами образуется дуга.

Под воздействием высокой температуры дуги вкладыш из стеклонаполненного полиамида выделяет специфические газы. Этот поток, появившийся в камере, гасит дугу, обеспечивая дальнейшую безопасность для работы с токовой цепью и электрооборудованием.
