Подключение двухклавишного выключателя

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Подготовка к монтажу

Для подключения выключателя и подготовительных работ понадобятся следующие инструменты:

• монтажный нож для зачистки;
• отвертка для фигурного и прямого шлица;
• строительный уровень и рулетка;
• бокорезы;
• пассатижи и гаечные ключи.

Из материалов нужны собственно двойные переключатели, изолента, клеммники.

Порядок установки:

1. Размечают места, где будут находиться провода, соединяющие выключатель с распределительной коробкой. С помощью бокорезов вырезают в стенах штробы – канавки под провод. Допускается укладывать кабель в гофру и крепить прямо на стену. Однако в жилищах такой метод используют редко – неэстетично.
2. Коронкой по бетону в стене высверливают отверстия под монтажную коробку. Если укладка идет открытым способом, прикручивают в месте установки подрозетник.
3. Между всеми точками прокладывают кабели. В штробах провода фиксируются алебастром.
4. Закрепляют кабели на изоляторы и зачищают концы на 1–1,5 см.
5. Подсоединяют провода к распределительной коробке. Для крепежа используют клеммы, колпачки, пайку, прессовочные гильзы. Скручивать категорически запрещается, особенно алюминиевые с медными. Ставят автоматы.
6. С квартирного или лестничного щитка в квартиру заводят кабель с двумя проводами – нулевым и фазным. Заземление у щитка должно быть установлено по умолчанию. Индикаторной отверткой определяют, какой является фазным. Помечают его.

Двухклавишный выключатель

Принцип работ такой же, как и в случае с одноклавишной моделью. Когда его можно подключить:

• на осветительных приборах с несколькими рожками, чтобы управлять режимами освещенности;
• установка рядом с раздельными входами в ванную и туалет;
• когда требуется сэкономить место на стене.

На монтажную коробку поступают нулевой и фазный провода. Если они не имеют соответствующей цветовой маркировки, можно определить их назначение, воспользовавшись индикаторной отверткой. Для завершения этой процедуры достаточно дотронуться инструментом до каждой из жил. Прикосновение к нулю не вызовет реакции со стороны индикатора на отвертке. Возникновение свечения указывает на контакт с фазой. Пометьте фазу, аккуратно наклеив сверху отрывок изоляционной ленты.

Раздельное освещение

Переключатель устанавливается в место, где разрывается фаза. В каждом устройстве на две клавиши есть три контакта: 1 входной, и еще два отводятся на выход. Фазу нужно подключить к коммутатору, оттуда она выводится на лампочки, проходя через нужную клавишу.

Так как каждый светильник подключен к конкретной клавише, освещение называется «раздельным». Проводник с «нулем» при этом будет общим. Из монтажной коробки он уходит на каждую лампочку в отдельности.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
8. Отключите питание на автомате.
9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Существуют еще варианты аналогичных приборов на три клавиши. Обычно они подключаются в торговых центрах. Схема подключения при этом выглядит немного сложнее, но процесс осуществляется по тем же принципам.

Схема подключения к выключателю с розеткой

Можно подключить коммутатор к уже установленной розетке. Для этого понадобится 3 жилы – нуль и 2 фазы.

Если источник освещения находится рядом с розеткой, то «ноль» можно вывести прямо от нее:

1. Определите назначение кабелей.
2. Обесточьте сеть.
3. Возьмите жилу. Одним концом соедините ее с фазой на розетке. Другим закрепите на входе коммутатора.
4. Другой провод подключите следующим образом. Один конец подведите к нулю. Другой – к выходу на приборе освещения.
5. Уложите провода, изолируйте их и подавайте напряжение.

Если осветительный прибор располагается достаточно далеко, то целесообразнее провести «ноль» от распределительной коробки. Это позволит лучше распорядиться длиной провода и будет в итоге лучше выглядеть. При этом от розетки будет взята только фаза:

1. Отключите напряжение.
2. Вскройте розетку и убедитесь в отсутствии тока в системе.
3. На выход фазы розетки прикрепите провод. Пусть он будет соединен со входом на переключателе. При этом провод с выхода заведите непосредственно на лампочку.
4. Найдите «нуль» в монтажной коробке. На его месте можно обнаружить целую шину.
5. Одним концом провод соедините с ней, а другим с боковыми контактами приборов освещения.
6. Если на лампах есть «земля», аналогичным образом соедините ее с соответствующими контактами в распределительной коробке.
7. По окончании процесса, проверьте качество и успешность своей работы.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение устройств

На данном этапе лучше всего начинать с установки защитного устройства. В примере будет использоваться автоматический выключатель однополюсного типа. Необходимый номинал в каждом случае рассчитывается отдельно, исходя из мощности потребляющих приборов – иногда к сети будет подключена пара ламп с нагрузкой не более 120 Вт, а иногда – мощные прожектора по 3 кВт каждый.

подключение однополюсного автоматического выключателя

В схеме используются разные провода (синий фаза и зеленый ноль), но часто используется провод с двойной изоляцией (общей внешней и отдельной – по жилам). Перед подключением к предохранителю необходимо аккуратно снять общую изоляцию, не повредив жилы, с конца питающего провода и идущего к выключателю или на распределительную коробку. С помощью кусачек обрезаем провод, оставив достаточную для подключения длину, и зачищаем концы жил от изоляции. Накладываем их на клеммы соответственно выбранной цветовой индикации. К примеру, желтый проводок – для заземления, зеленый – для передачи нуля, а синий – на фазу. Желательно, чтобы цвета жил означали одни и те же функции на все площади схемы. Это позволяет легко разобраться в работе сети, а также существенно упрощает демонтаж и ремонт. При подключении к защитному устройству следите за соответствием жил на входе и выходе – проводки одного цвета должны быть расположены строго друг напротив друга.

В данной схеме жилы для заземления не нужны, поэтому если они у вас есть, то просто замотайте их изолентой и уберите в сторону. При необходимости их, конечно, можно подключить к соответствующим контактам на подходящих светильниках, однако при схематическом представлении это не имеет значения. Кроме того, заземление предусмотрено в конструкции не каждого дома.

Подключаем подрозетник, если необходимо (в нашей схеме, мы обошлись без него, но лучше все-таки лишний раз перестраховаться). Аналогичным образом почти полностью зачищаем внешнюю изоляцию на части питающего провода, расположенной внутри подрозетника. С каждой жилы снимаем изоляцию на расстоянии около 1 см от края и отводим их в стороны друг от друга. Перейдем к установке выключателя.

наш выключатель

В данной инструкции применен двухклавишный выключатель с втычными контактами. На задней стенке механизма должна быть изображена схема подключения со следующими условными обозначениями:

L – фаза питания (один вход);

стрелки в сторону от корпуса – отходящие фазы на потребляющие приборы (два выхода).

Закрепляем выбранную для передачи фазы жилу к контакту питания в отверстии с пометкой L.

подключаем фазу к выключателю

Оставшиеся жилы присоединяем к контактам с изображениями стрелочек – от них будет подаваться питание на лампы в помещениях, либо по отдельности, либо на обе сразу.

подключаем провода от выключателя к двум лампам

После надежного закрепления проводков, переворачиваем выключатель и аккуратно устанавливаем его в подрозетник.

Следующим шагом будет установка приборов-потребителей. Поскольку мы работаем со схемой подключения двухклавишного выключателя на разные помещения, для примера были выбраны патроны для стандартных лампочек.

Подключение патрона для питания лампочки

Для подготовки оба провода, ведущие от распределительной коробки к лампам, зачищаются. Сначала от внешней изоляции – на длину около 5 см, а затем от жильной – примерно на 0,5 см. Этого должно быть достаточно для их подключения к патронам со стандартными пластиковыми клеммами.

Нам не понадобится заземления, поэтому если оно у вас есть, соответствующую жилу заматываем изолентой и убираем в сторону, чтобы не мешались, а две оставшиеся — присоединяем к клеммам на обоих патронах.

патроны лампочек подключены к питающим проводам

Фото данного шага демонстрирует, как должны выглядеть установленные элементы схемы. Теперь можно приступать к сборке.

Собранная схема выключателя на две лампочки

Управление люстрой по двум проводам | Электрика и слаботочка

Занимаясь ремонтом, всякими отделками-переделками, не каждый мастер в состоянии предусмотреть все нюансы и «мелочи». Да и работы по ремонту-отделке не всегда включают в себя комплекс капитальных переустройств.

Так очень часто происходит со светом. Точнее – с электропроводкой. Например: забыли прокинуть дополнительный провод на освещение гостиной, или: поменяли в спальне обои, но стены штробить не стали, чтобы «грязь не разводить», зато «вечернее» освещение комнаты отсутствует напрочь! Подобных ситуаций немало, а современное представление о комфорте уже неразрывно связано с широкими возможностями светового оформления, с различными вариантами освещения. Так что давайте подумаем, ведь безвыходных ситуаций не бывает!

Начнём с самого обычного случая. В старых квартирах к центральной люстре подведено всего два провода, то есть даже простое освещение в «два режима» сделать не выходит. Долбить потолок? Вешать несколько бра на стены? Необязательно. Существует немало различных «схем» управления люстрой по двум проводам – совсем простых, средней сложности реализации и довольно серьёзных электронных устройств. Мы рассмотрим самую несложную и доступную для повторения схему включения.

Сам принцип «двухпозиционного» освещения очень прост, достаточно уменьшить ток на лампах светильника или люстры, и с помощью включения в цепь диода достаточной мощности реализовать два режима освещения не составит труда.

Используя обычный двухклавишный выключатель, мы можем включить нашу люстру на «половинную» мощность (S1), или на полную (S1 и S2 вместе). Куда уже проще?

Но если добавить ещё один такой-же диод в нашу схему, только включив его «во встречном направлении», то свет будет включаться при нажатии на любую клавишу «вполнакала», а вторая клавиша вновь включает полную мощность освещения. Дополнительным плюсом такой схемы станет то, что включая освещение сперва «вполнакала», мы подогреваем нить ламы, увеличивая её сопротивление, и при подаче полного напряжения не происходит резкого скачка тока, как при обычном включении холодных ламп. Все помнят, что лампочки перегорают как правило, в момент включения? Так вот, наша схемка продлит срок службы ламп накаливания на неопределённое время!

Однако на этом возможности двухпроводной схемы не исчерпаны. Всего пара новых элементов в схеме даёт возможность включать-выключать отдельные группы ламп.

Совсем просто? А функциональность такого включения вполне на уровне – включая одну клавишу выключателя, мы подаём «уполовиненное» напряжение на Л1, Л2, Л3, а лампы Л4 и Л5 вовсе не включаются, поскольку диод «выпрямляет» напряжение питания, а конденсатор не «пропускает» постоянный ток.

Как видим, не нужно быть большим специалистом и профессионально заниматься электротехникой, чтобы зажечь свет в различной конфигурации, имея в распоряжении всего двухпроводную линию. Упростит задачу ещё больше, примерное соотношение мощности подключаемых лампочек и ёмкости «управляющих» конденсаторов:

Конечно, цифры эти приблизительны, можно ставить конденсаторы с ёмкостью ±1,2 мкФ, важно чтобы рабочее напряжение этих приборов было НЕ МЕНЕЕ 250В, а лучше, пусть будет 400В. Это, к примеру, керамические конденсаторы К73-11, диоды же следует подобрать исходя из соотношения – 500 Вт ? 2,5 А, то есть прямой номинальный ток диодов должен быть не менее 2,5 А для 5-ти рожковой люстры со 100 ваттными лампочками, и максимальное обратное напряжение диодов должно быть не менее 250 В. Практически можно использовать диоды КД202 с буквенным

Практически можно использовать диоды КД202 с буквенным

индексом Ж, К, М, Р, или любые диоды КД203, КД206.

Для люстры меньшей мощности (скажем 3 лампочки по 75 Ватт) можно использовать диод КД226 В, Г, Д, Е с прямым током пропускания 1,7-2 А.

Диоды для представленных схем монтируются непосредственно в корпус выключателя, или в установочной коробке, следующим образом: Из рисунка 4 видно, что диоды подключены «навстречу» друг другу к общей клемме двойного выключателя, куда обычно подводится напряжение, а «вход» и «выход» схемы находятся на противоположных разъёмах. Ничего сложного. А вот конденсаторы придётся «прятать» в кожухе или корпусе самой люстры, где подключаются провода электропитания.

Хочется надеяться, что благодаря этому материалу, одной «безвыходной» ситуацией во время ремонта станет меньше!

Мощность одной лампочки, Вт Ёмкость конденсатора в цепи, мкФ 100 10 75 7,5 60 6,5 40 4,5

Схемы подключения

Существует три основных варианта использования двухконтактного выключателя:

• включение двух разных осветительных приборов в разных комнатах или зонах;
• включение двух разных систем освещения в одном помещении;
• управление лампами или группами ламп в многорожковых люстрах.

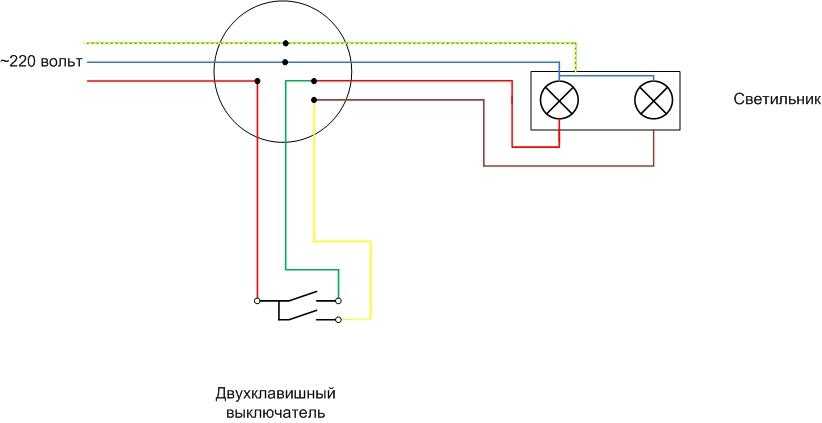

Электрическая схема работы двухклавишника.

Принципиально схема подключения двухклавишного выключателя в обоих случаях будет одинаковой, но прокладка проводниковой продукции будет отличаться.

Прокладка кабелей для двух независимых светильников.

В первых двух случаях к каждому светильнику прокладывается медный кабель, содержащий проводники:

• фазный (L), на рисунке обозначен красным цветом;
• нулевой (N) – синий;
• защитный (PE) – желто-зеленый.

Также потребуется трехжильный кабель от распредщита к коробке и трехжильный для подключения двухкнопочного аппарата.

Прокладка кабелей для многорожковой люстры.

Для одиночного светильника с двумя группами ламп потребуется следующая медная кабельная продукция:

• трехжильный кабель от распредщита до распаечной коробки (двухжильный при отсутствии проводника PE);
• четырехжильный кабель от коробки до светильника (трехжильный в системе TN-C);
• кабель в три проводника от коробки до выключателя (независимо от наличия защитного заземления).

Кабельную продукцию рекомендуется применять с маркированными цветом изоляции или нумерованными жилами. Для подключения включателя желательно использовать кабель без проводника с желто-зеленой изоляцией, чтобы не вводить в заблуждение ремонтников в будущем.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.
