Железобетонный каркас: разновидности, повышение эффективности монолитного каркасного жилья

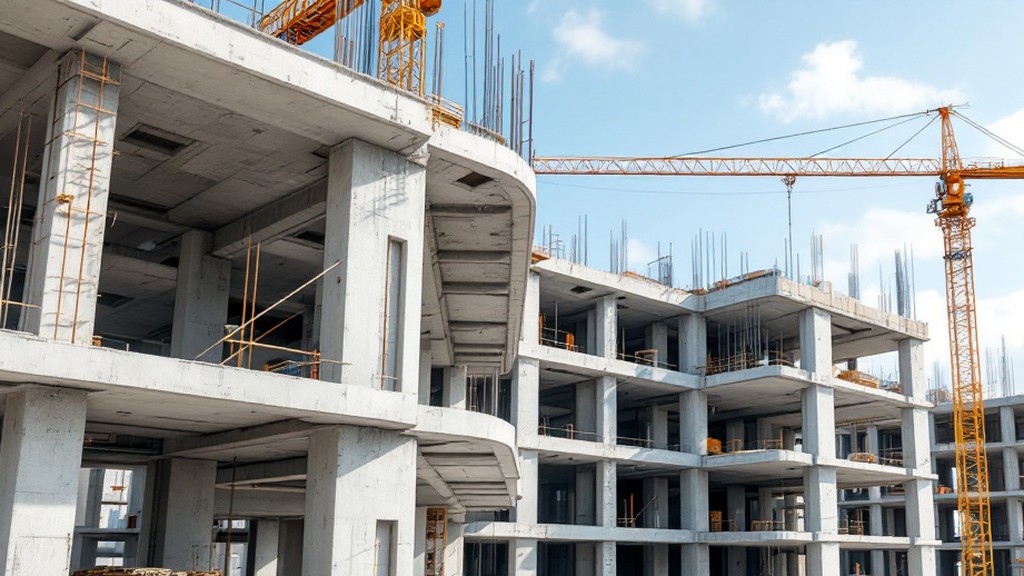

Железобетонный каркас — основа большинства современных многоэтажных зданий. Он воспринимает все нагрузки, а стены и перегородки выполняют лишь ограждающую функцию. Благодаря этому проектировщики получают свободную планировку, а строители — возможность вести работы быстрее и с меньшим расходом материалов. В статье разберём, какие бывают железобетонные каркасы, чем отличается монолитное каркасное жильё и как повысить его эффективность на практике.

Из чего состоит железобетонный каркас

Каркас представляет собой пространственную систему из вертикальных и горизонтальных элементов, жёстко связанных между собой. В него входят:

• фундамент — плитный, ленточный или свайный, передающий нагрузку на грунт;
• колонны — вертикальные несущие элементы квадратного, прямоугольного или круглого сечения;
• ригели и балки — горизонтальные элементы, опирающиеся на колонны;
• плиты перекрытий — воспринимают эксплуатационные нагрузки и распределяют их на колонны;
• диафрагмы жёсткости и ядра — стены лестнично-лифтовых узлов, обеспечивающие устойчивость к горизонтальным воздействиям.

Совместная работа этих элементов определяет прочность, жёсткость и долговечность здания.

Основные разновидности железобетонных каркасов

По способу изготовления выделяют три принципиальных типа, и каждый имеет свою область применения.

Сборный каркас

Колонны, ригели и плиты изготавливаются на заводе, а на площадке только монтируются. Такой подход обеспечивает стабильное качество элементов и высокую скорость возведения, но требует точной логистики и мощной монтажной техники. Узлы соединений — слабое место, поэтому им уделяют особое внимание.

Монолитный каркас

Бетонируется непосредственно на объекте в опалубке с установленной арматурой. Конструкция получается цельной, без стыков, что повышает пространственную жёсткость. Монолит позволяет реализовать нестандартные формы и большие пролёты.

Сборно-монолитный каркас

Комбинированное решение: часть элементов (например, колонны или балки) делается заводской, а узлы и перекрытия добираются монолитным бетоном. Метод сочетает скорость сборных систем и надёжность монолитных соединений.

По конструктивной схеме каркасы делят на рамные, связевые и рамно-связевые. В рамных горизонтальную нагрузку воспринимают жёсткие узлы колонн и ригелей, в связевых — диафрагмы и ядра, в рамно-связевых работают оба механизма одновременно.

Особенности монолитного каркасного жилья

Монолитное каркасное жильё получило широкое распространение благодаря сочетанию гибкости планировок и высокой несущей способности. Основные преимущества:

• свободная планировка квартир без привязки к несущим стенам;
• возможность делать большие пролёты и панорамное остекление;
• отсутствие швов и стыков, а значит, меньше мостиков холода и трещин;
• высокая сейсмостойкость и устойчивость к неравномерным осадкам;
• срок службы здания измеряется многими десятилетиями.

Есть и недостатки: зависимость от погоды, необходимость в выдержке бетона, повышенные требования к контролю качества и квалификации бригады.

Как повысить эффективность монолитного каркаса

Эффективность складывается из скорости строительства, расхода материалов, качества и стоимости эксплуатации. Рассмотрим основные направления оптимизации.

Рациональное проектирование

Правильный шаг колонн, унификация сечений и продуманная сетка осей сокращают номенклатуру опалубки и арматуры. Чем больше повторяющихся элементов, тем быстрее идёт оборачиваемость щитов и тем ниже трудозатраты. Не менее важен расчёт с учётом реальных нагрузок: перерасход бетона и стали зачастую возникает из-за излишних запасов.

Современная опалубка

Крупнощитовая, балочная и системная переставная опалубка ускоряет возведение этажей и улучшает качество поверхности. Для перекрытий применяют столы-опалубки и телескопические стойки, позволяющие быстро распалубливать и переносить оснастку на следующий этаж.

Подбор бетонной смеси

Класс бетона, подвижность, скорость набора прочности и морозостойкость подбираются под конкретный элемент и сезон. Пластификаторы и добавки помогают получить плотную структуру и упростить укладку. Подробнее о влиянии уплотнения на свойства бетона можно прочитать в материале о способах уплотнения бетонной смеси.

Контроль однородности

Одна из частых проблем — расслоение смеси при транспортировке и подаче. Оно снижает прочность и приводит к раковинам. Разобраться в причинах и мерах контроля поможет статья про расслоившийся бетон и контроль консистенции.

Энергоэффективность и тепловая защита

Сам по себе бетон проводит тепло хорошо, поэтому энергоэффективность каркасного дома определяется ограждающими конструкциями. Заполнение между колоннами выполняют из лёгких материалов, например из ячеистого бетона. О том, как устроено такое решение, подробно рассказано в статье про монолитный пенобетон и технологию заливки.

Чтобы избежать мостиков холода, торцы перекрытий и колонны утепляют с внешней стороны, а балконные плиты отделяют терморазрывами.

Организация строительного процесса

Даже хорошо рассчитанный каркас теряет эффективность при слабой организации работ. Помогают следующие меры:

1. разбивка здания на захватки для непрерывного бетонирования;
2. составление графика поставки арматуры и бетона с учётом темпа работ;
3. применение готовых арматурных каркасов и сеток вместо вязки на месте;
4. использование бетононасосов и распределительных стрел для быстрой подачи смеси;
5. прогрев и утепление конструкций в холодное время, контроль набора прочности датчиками.

Практические советы застройщику и заказчику

• Заказывайте геологические изыскания до выбора типа фундамента — это снижает риск осадок.
• Требуйте паспорта на бетон и сертификаты на арматуру, проводите выборочные испытания образцов.
• Следите за защитным слоем бетона: он обеспечивает защиту арматуры от коррозии.
• Соблюдайте режим ухода за бетоном: увлажнение и защита от пересыхания в первые дни критичны.
• Не допускайте самовольных проёмов и штроб в колоннах и плитах без согласования с проектировщиком.
• Предусматривайте технический надзор на всех этапах, особенно при приёмке арматуры перед бетонированием.

Вывод

Железобетонный каркас остаётся одним из самых надёжных и гибких решений для жилого строительства. Монолитное каркасное жильё выигрывает свободой планировки и долговечностью, а его эффективность напрямую зависит от грамотного проекта, качественной опалубки, правильно подобранного бетона и чёткой организации работ. Продуманный подход на каждом этапе позволяет получить прочное, тёплое и экономичное здание.
