Подключение двухклавишного выключателя: схемы, советы, инструкция

Конструкция и принцип действия двухклавишного выключателя

Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

• кнопки (элементы переключения вверх/вниз);
• корпус – внешняя панель, снимается перед началом работы;
• клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).

Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

• включение одной клавиши – свечение одной лампы или группы;
• при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
• при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

• обесточивание участка – первый и наиболее важный пункт;
• проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
• использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
• изучение инструкций к приборам, рекомендаций мастеров;
• исключение любого контакта с водой (например, влажные поверхности, лужи на полу).

Подключение устройств защиты, управления и освещения

Начнем, с монтажа устройства защиты осветительной цепи. Для нашего примера используется двухполюсный автоматический выключатель, номинал следует рассчитывать для каждого отдельного случая индивидуально, так как мощность освещения везде будет разная. Где то будет только одна лампа на 150 Вт, а в другом случаем несколько прожекторов мощностью 3 кВт.

Используемый нами провод имеет двойную изоляцию, общую наружную и внутреннюю, отдельную для каждой жилы.

Аккуратно, не повредив внутреннюю изоляцию жил, снимаем наружный слой. Сначала, с провода  питающего устройство защиты.

Затем, с провода отходящего на распределительную коробку.

Теперь, подключаем двухполюсный автоматический выключатель.

Отмеряем необходимую для подключения длину провода. Лишнее откусываем. Затем, снимаем изоляцию с жил и подключаем провода в клеммы. Провод имеет различную цветовую окраску каждой жилы.

• Синюю жилу определим для передачи нуля;
• Желтую с зеленой полосой — для  заземления;
•  Оставшуюся жилу используем для передачи фазы. В нашем случае, на подходящем к автомату проводе  фаза белая с черной полосой, а на отходящем на распределительную коробку — просто белая.

Выполняя подключение, внимательно проследите затем, чтобы верхние провода подходящие на автомат соответствовали по расцветке нижним. Наверху, фаза слева, внизу должна быть то же слева. Наверху, ноль справа, соответственно и внизу должен быть справа.

Жилы заземления в нашем примере мы использовать не будем, но в принципе, их можно применить для передачи заземления к соответствующим контактам светильников. Если конечно оно конструктивно предусмотрено в системе электроснабжения вашего дома.

Многие светильники имеют металлический корпус и в их конструкции предусмотрен  заземляющий контакт. Особенно это актуально в помещениях с повышенной влажностью.

Изолируем неиспользованные жилы заземления и убираем в сторону, чтобы не мешались.

Переходим к подключению двухклавишного выключателя.

Зачищаем провода, снимаем наружную изоляцию.

Далее подготавливаем жилы провода к подключению. Снимаем по 1 сантиметру изоляции с каждой жилы.

Теперь, разберем как подключить двойной выключатель света.

В нашем примере используется выключатель с втычными контактами.

Поворачиваем механизм задней стороной. Как видно, на ней вы изображена схема подключения конкретного выключателя. Как правило, такая схема есть на всех устройствах управления освещением, но встречаются и исключения. Подключение двухклавишных выключателей различного исполения очень подробно описаны в инструкции как подключить двухклавишный выключатель света.

Следуя условным обозначениям схемки выключателя подключаем провода. В нашем случае «L» — подходящая фаза, а две стрелки внизу фазы отходящие.

Напомню, в нашем примере для передачи фазы мы выбрали жилу белого цвета. На выключателе для нее предусмотрен соответствующий контакт, для конкретной модели он обозначен буквой «L», контакт подходящей питающей фазы.

Две оставшихся жилы провода подключаем в отходящие контакты, на данной модели они обозначенные стрелками, с них фаза по команде клавиш будет подаваться на светильник первой или второй комнаты, либо на обе комнаты сразу.

Выключатель подключен. Устанавливаем его в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Продолжим. Элемент управления освещением установлен, осталось смонтировать светильники.  В нашем пример они представлены в виде двух патронов с лампочками.

Подготавливаем провода первого и второго светильников к подключению. Снимаем наружную изоляцию, отмеряем необходимое количество провода, зачищаем жилу для подключения. Как правило, светильники  комплектуются стандартными пластиковыми клеммами, для подключения через них потребуется примерно 0,5 сантиметра голой жилы провода

Подключаем светильник первой комнаты, он же патрон.

Затем, светильник второй комнаты.

Провода заземления в нашем примере не используются, поэтому их изолируем.

И убираем в сторону, что бы не мешались.

Все элементы схемы установлены. Теперь, переходим к непосредственной сборке схемы.

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

• На лестничных маршах;
• Длинных аллеях;
• Туннелях;
• Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Коммутация проводов с выключателем

Нередко такой выключатель совмещают с розеткой, поэтому многие спрашивают, как подключить трехклавишный выключатель в данной комбинации.

Для этого необходимо действовать по такому плану:

1. Взять медный провод, протянуть его от основного щитка. Не следует протягивать провод от коробки до трехклавишника.
2. Медный провод спускается по сделанной в стене канавке. Это позволит подтянуть его к выключателю и розетке. Общий кабель коммутируется с контактом. Данный факт мотивируется тем, что приходящаяся на розетки нагрузка обычно бывает намного выше, чем нагрузка на выключатель.
3. С помощью перемычки необходимо направить фазу на верхнюю клемму. Ноль выводится во второй контакт.

Соединение кабеля в коробке производится точно таким же способом. Различие заключается в коммутации дополнительной нулевой жилы с центральной точкой.

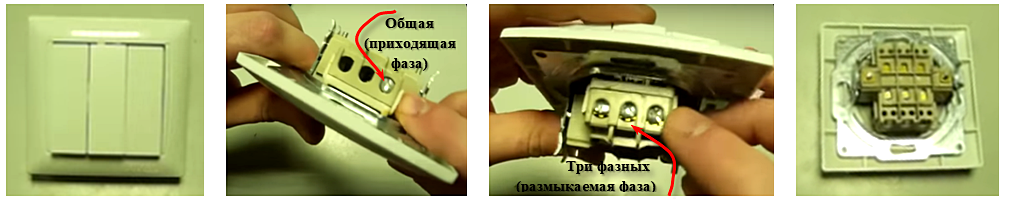

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

• вход – к нему присоединяется фазный провод из распределительного щитка;
• 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
35.71%

Двухклавишных
28.57%

Примерно одинаково
35.71%

Проголосовало: 14

Различают конструкции для внутренней и внешней установки.

• Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
• Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

• Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
• Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
• Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
• Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах

Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон

Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

Примеры проходных двухклавишных переключателей от различных производителей.

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

1. Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
2. Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
3. Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
4. Такие изделия стоят дороже, чем проходные выключатели.

По причине повышенной сложности они рассчитаны на меньший срок службы. Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

https://youtube.com/watch?v=rg0J-caHDjQ

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Выводы и полезное видео по теме

Из представленных ниже видеоматериалов вы можете узнать, как самостоятельно подключить двухклавишный выключатель света, как правильно соединить провода и произвести монтаж электроустройств.

Скрутка проводов в распредкоробке:

Как соединить провода клеммами:

Монтаж двойного блока «выключатель + розетка»:

Как происходит подключение люстры к ДВ:
