Разводка канализации в частном доме: составление схемы и проекта + этапы проведения работ

Советы по проведению работ

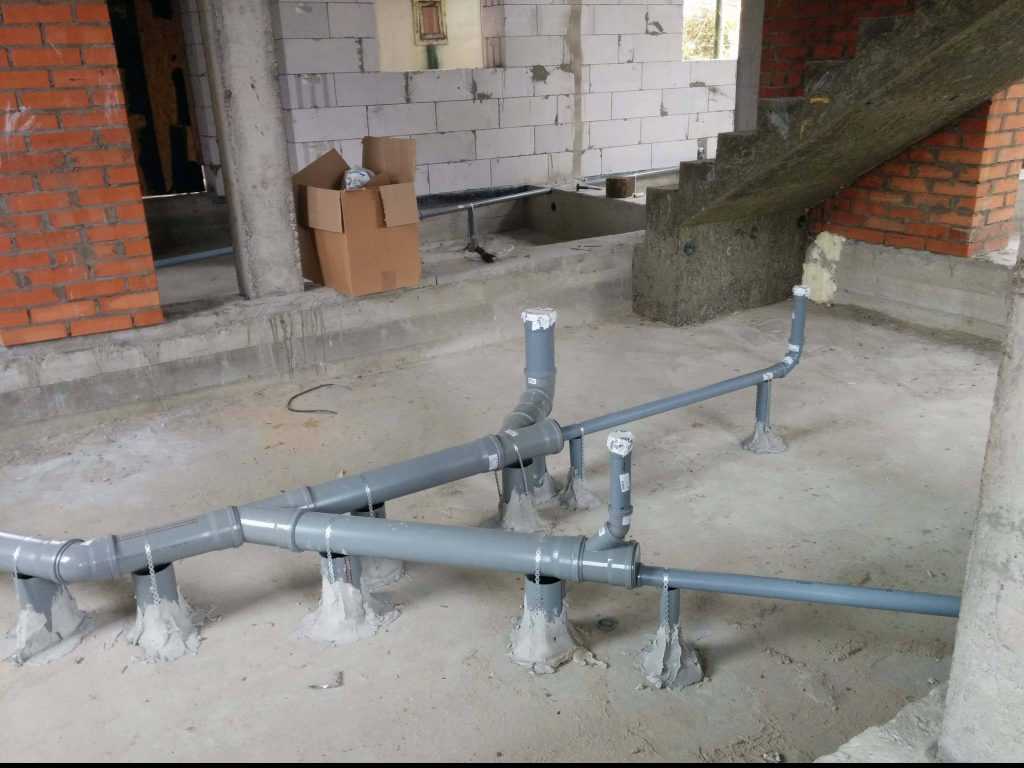

Важную роль в разводке канализационной системы играют фановые трубы. Они обеспечивают вентиляцию канализационной системы. Их качество влияет на эффективность работы септика. От правильного монтажа фановой трубы зависит долгий срок службы канализации.

Перед тем как заливать разводку труб бетоном, следует проверить ее на герметичность

Фановая труба продолжает стояк. Ее выводят на крышу дома и выполняют соединение со стояком, предварительно монтируя ревизию. Вывод фоновой трубы выполняют на чердачное помещение под удобным углом.

Советы по разводке труб:

  • Расстояние до приборов сантехники должно быть минимизированным;
  • Нужно следить, чтобы диаметр труб увеличивался по мере того, как будут подключаться дополнительные приборы.
  • Приборы с большим выпуском нужно располагать ближе к стояку, а с меньшим выпуском – дальше.
  • При монтаже разводки нужно избегать наличия острых углов. При монтаже труб нужно соблюдать определенный уклон.

При установке труб нужно предвидеть места, где будут происходить засоры. Их появление нужно предупредить установкой ревизии и прочистки. Также следует позаботиться о правильной прокладке внешней части канализации.

Хитрости проектирования

При самостоятельном проектировании внутридомовой канализации важно не забывать о том, что требуется устанавливать ревизии ближе к изгибам. Во время эксплуатации канализационной системы на изгибах трубы часто образуются заторы, прочистить которые не всегда возможно с помощью химически средств

В таких случаях используются ревизионные окна, которые позволяют прочистить трубу специальным инструментом.

Избежать образования затора можно также сокращением количества изгибов. Именно для этого и необходимо предварительное проектирование. На данном этапе можно пересмотреть направление и количество примыканий, что позволит снизить возможность засорения.

При уменьшении угла поворота возможность образования затора снижается почти вдвое. Этот способ не предполагает экономии на материалах. Уменьшение угла поворота возможно при использовании дополнительных комплектующих.

Пример:

  1. Вместо колена на 90 градусов, можно использовать 3 по 30 градусов, что увеличит радиус движения воды и снизит вероятность загрязнения.
  2. При повороте на 120 градусов, можно использовать 1 колено, которое создаст острый угол. Или можно использовать 2 колена на 90 и 30 градусов. Это приносит увеличение затрат на покупку материалов, но тем самым уменьшает возможность образования аварийной ситуации в системе.

Проектирование является очень важным процессом, который требует повышенного внимания и ответственности. Но чтобы сделать работу правильно необходимо всего лишь придерживаться правил, которые были рассмотрены выше.

Правила обустройства выгребных ям

Если строится выгребная яма — санитарные нормы обязательно необходимо соблюдать. Отстойники, имеющие рабочий объем не более одного кубометра стоков и нечистот в сутки, относятся к классическому варианту обустройства выгребных ям для обслуживания дачных строений и загородных домов, в которых проживание людей непостоянное и не используется водонагревательное оборудование и бытовая техника.

Согласно санитарным требованиям, расстояние от септика до летней кухни не может составлять менее 5 метров. В том случае, когда суточный объем стоков достигает 8 кубометров, дистанцию следует увеличить до 8 метров.

Правила обустройства выгребных ям предусматривают соблюдение ряда требований:

  • когда водосток в сутки равен 3 кубам – трубы необходимо располагать как можно ближе к грунтовым водам (расстояние 40-50 метров);
  • трубы следует монтировать вверх относительно течения подземных вод;
  • если в непосредственной близости от дома есть артезианский источник, расстояние от скважины до выгребной ямы должно быть не менее 20 метров.

В том случае, когда у домовладельцев нет возможности соблюдать расстояние сливной ямы от дома и источников питьевой воды специалисты рекомендуют делать колодцы или каптажи одновременно для нескольких домов. При этом необходимо соблюдать 2,5-5 метра отступа от «красной линии».

Квартира

В процессе ремонта в квартире вы столкнетесь лишь с необходимостью заново планировать разводку водопровода. Отопление центральное, его разводка спроектирована строителями. Максимум, что вы можете сделать — немного переместить мешающие вам радиаторы.

Итак, водопровод.

Разводка может быть:

Коллекторной. На каждый сантехнический прибор идет отдельная пара труб, которые собираются на общей гребенке — коллекторе.

Выглядит устрашающе

Последовательной. Одна пара вентилей; все приборы подключаются к общей трубе через тройники. Это не мешает поставить на каждый из них свои вентиля, но находиться они будут непосредственно около прибора.

Типичный представитель

Смешанной. Скажем, разводка на смесители сделана независимой, через гребенку, а вот унитазный бачок и стиральная машинка запитаны последовательно.

Смешанный тип водоснабжения: часть потребителей запитана от коллектора напрямую, часть — через тройники

В типичных квартирах традиционно применяется последовательная разводка. Она проще выполняется, требует меньших затрат материала

Важно и то, что стенку украшает в этом случае всего две трубы, а не шесть или десять

Типичная на сегодня схема разводки такова:

  • В санузле или кладовке проходят стояки водоснабжения, отводы от которых украшает пара вентилей;
  • Сразу после вентиля стоит тройник, от которого запитан бачок унитаза;
  • Далее сварным соединением выполнен отвод на смеситель в ванной, который крепится прямо на трубах. Трубы зафиксированы к стене стоящим на сварке кронштейном.
  • На кухне смеситель монтируется на мойку и подключается к водопроводу гибкими шлангами.

Возможные вариации таковы:

  • В общежитиях — малосемейках часты два комплекта стояков водоснабжения на квартиру. На кухне от стояков запитан только кухонный смеситель; разводка труб в санузле в точности соответствует описанной выше.
  • Змеевик — обогреватель в ванной комнате в новых домах представляет собой просто виток стояка водоснабжения. Однако в хрущевке можно увидеть полотенцесушитель, через который горячая вода поступает в смеситель. Он прогревается лишь от водоразбора. Предки оставили нам и более экзотические варианты — полотенцесушители могут быть запитаны от отдельного стояка или вообще представлять собой работающее зимой своего рода «короткое замыкание» между системами водоснабжения и отопления.

В сталинках 30-х годов постройки можно видеть и такие полотенцесушители. Батарея, кстати, явно менялась позже постройки дома: в тридцатых годах оребрение у чугунных секций выглядело иначе

Бачок в старых домах часто имеет отдельную врезку в стояк холодного водоснабжения. С учетом зарастания стальных водопроводных труб это представляется отличной идеей.

Как лучше сделать?

Если у вас небольшая квартира, все сантехнические приборы в которой находятся по одну сторону от стояков — не нужно изобретать велосипед. Последовательная схема подключения, шаровые вентиля на входе в квартиру, обязательные фильтры грубой очистки.

Бачок, если есть возможность, лучше запитать от стояка отдельной врезкой. Тогда смыв воды никого не ошпарит в душе.

Не усложняйте себе жизнь без необходимости

Когда ванная комната и кухня находятся по разные стороны от стояков водоснабжения — коллекторная разводка перестает выглядеть излишеством. Вентиля, сосредоточенные в одной точке, очень удобны, затраты же не вырастут сколь-нибудь существенно.

Никто не мешает использовать разводку смешанного типа: сделать на унитаз, биде и стиральную машинку свой вентиль, а дальше развести воду тройниками.

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем. В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы

В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью

Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов. Во-вторых, обслуживание системы будет намного проще

Во-вторых, обслуживание системы будет намного проще.

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства.
Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках

Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься

От чего зависит стоимость разводки канализации в частном доме

Цена разводки канализации в частном доме зависит от стоимости отдельных элементов, из которых она состоит. Прежде всего, учитывайте расходы на покупку стройматериалов, оборудования и на оплату работы мастеров. Так вы сможете определить примерную сумму, нужную на обустройство системы.

Необходимо создать проект канализации, выполнить земляные работы, проложить трубопровод, сделать внутреннюю разводку, подключить сантехническое оборудование, произвести пуск и настройку системы.

Цена на монтажные работы может увеличиться, если на вашем участке сложный грунт либо оборудовать канализацию нужно в неподходящий сезон. Если для монтажа ЛОС требуется большой объем трудозатрат и времени, стоимость будет выше.

Потребуется купить трубы, соединительные элементы, септик, сантехнику, расходники, например клей-герметик

При выборе важно учитывать особенности вашего коттеджа. Достаточно сложно назвать приблизительную стоимость материалов, поскольку цена зависит от количества стояков, длины магистрали, а также того, сколько сантехники используется

Многие фирмы добавляют в стоимость работ цену за обслуживание на 12 месяцев или 3–5 лет, если вы заказываете у них монтаж ЛОС под ключ. Понятно, что профессионалы не будут трудиться безвозмездно, поэтому стоимость их работ включена в цену оборудования.

Если предстоит монтаж канализационной системы в загородном коттедже, то в смету зачастую включена стоимость демонтажа, когда требуется сначала убрать старый трубопровод. При этом в большинстве случаев эти цифры просто входят в общую цену услуг. Чтобы сэкономить, внимательно изучите прайс, в котором должна быть подробная смета с указанием затрат по каждому виду работ и всех необходимых материалов.

Если вы не хотите переплачивать за выполнение разводки канализации в частном доме, следует просчитать все расходы как можно более тщательно. Ведь когда расчет примерный, стоимость работ обязательно будет завышена.

Канализация

Эта статья была вам полезна? Поделитесь ей с друзьями:

Зачем в здании нужна вентиляция?

Применение в строительстве современных материалов и различных внешних ограждающих конструкций коттеджа/дома затрудняет естественный воздухообмен между комнатами и улицей, а иногда и вовсе блокирует его. Благодаря внутреннему и внешнему утеплению, смонтированным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и экономии энергоресурсов, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, предстоит организовать эффективную систему циркуляции воздушных потоков.

В здании вентиляция нужна, чтобы в ванную комнату, спальню, гостиную и кухню регулярно поступал свежий воздух не через распахнутые окна и двери, а посредством специальных устройств – анемостатов и воздушных диффузоров.


Согласно санитарно-гигиеническим общепринятым стандартам, должным образом функционирующая вентиляционная система – обязательный элемент инженерного оснащения всех жилых объектов

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного проживания людей и содержания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима и для поддержания оптимальных параметров среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляцию воздушных потоков нужно организовать не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения – ванной и санузлах, на кухне, в котельной и подвале.

Качественная система вентиляции способствует быстрому выведению излишков влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, накопившаяся грязь и пыль.


Организация оттока загрязненного воздуха – профилактическая мера в трудной борьбе с грибком и плесенью

Именно поэтому важно еще на стадии проектирования жилого дома продумать все детали инженерной сети: вентиляцию на кухне сделать более мощной, чем в других комнатах, правильно подобрать функциональные элементы вентиляционной системы, чтобы обеспечить оптимальный уровень кислорода во внутренних помещениях

Какого диаметра должны быть трубы

Диаметр трубы выбирается, исходя из количества проживающих и планируемой интенсивности использования системы. Однако есть и общепринятые нормы. Так диаметр основного стояка непосредственно до септика, обычно равен 100-110 мм. Тот же диаметр и у слива унитаза. А вот от раковин и ванной идут более тонкие трубы. Чаще всего для подобных целей используется диаметр, равный 50 мм. Такой толщины будет вполне достаточно.

Все соединения и врезки должны быть выполнены под углом 450. Если же угол канализационной трубы будет ровным, именно эта точка и будет периодически засоряться.

При устройстве канализационной системы следует понимать, что стояк должен выходить на крышу, откуда и будет осуществляться доступ воздуха. Рассмотрим, что будет, если доступ воздуха отсутствует, и верхняя часть стояка заглушена, на примере двухэтажного дома. Всем известно, что в унитазе устроен гидрозамок, который не дает запаху из системы попасть в помещение. При отсутствии свободного доступа воздуха смываем воду в унитазе на первом этаже. По причине разрежения «вытягивается» вода из сантехнического устройства второго этажа. Гидрозамок открыт, весь запах из канализационной системы устремляется в жилые помещения.


Это же касается и труб канализации внутри жилого помещения

Минимальные уклоны наружной канализации

Сточные воды, принятые внутренней канализацией здания (бытовой, водосточной), переходят в наружную. Сток в здании отводится самотёком. Отводящие линии дворовой сети могут быть и напорными, но только если рельеф и грунт не позволяют создать необходимый уклон трубопровода (для создания смывающей скорости в частности) или если необходимо канализовать подвал.

Важнейший этап проектирования канализации — составление ее схемы. Трассирование сводится к нанесению на план канализуемого объекта элементов канализации: сетей, септика (накопителя), колодцев и пр.

Решение схемы для каждого случая индивидуально, так как на него влияет много местных факторов:

  1. конфигурация, размер, объекта;
  2. расположение относительно него уличного коллектора, водоёма;
  3. рельеф местности;
  4. грунтовые условия;
  5. санитарные требования;
  6. экономические соображения.

Обычно трассу ориентируют в направлении больших уклонов к локальным очистным сооружениям, или по кратчайшему пути к уличному коллектору, параллельно наружной стене дома, не ближе, чем в 3 метрах от нее.

Если уклон участка недостаточен, то увеличивают диаметр трубопровода. При неравномерном падении рельефа может потребоваться зонная схема, при которой с повышенного участка местности сток отводится самотёком, а с пониженного — напорным трубопроводом.

Трубопровод самотёчной канализации выполняется прямолинейным. Лишь в колодцах (поворотных) можно изменить его направление в плане, уклон и диаметр.

Поворот (без перепада отметок) выполняют под тупым или прямым углом.

Смотровые колодцы (для очистки, осмотра канализации) устанавливают и на прямых участках, если протяжённость их достигает четырёх–пяти десятков метров, и в месте присоединения к уличной сети. Их выполняют из кирпича, железобетона, полимерных материалов, диаметром не менее метра, снабжают лотком, соединяющим трубы.

Соединения деталей трубопровода самотёчной канализации:

  • разъёмные раструбные;
  • склеенные (фальцевых труб);
  • сварные (контактной сваркой), или на резьбовых металлических соединениях (синтетических труб).

Температурное удлинение трубы меньше, если водопровод защемлён грунтом (из-за силы трения). Компенсируют температурную деформацию раструбными соединениями (с мягкими уплотняющими кольцами). На бровке траншеи предпочтительны неразъемные соединения.

Траншея по дну выполняется шире диаметра не менее чем на 40 см. Подушка из песка (не тоньше 10 см) особенно нужна при плотных, твердых грунтах. Основанием может служить и естественный грунт (ненарушенный, сухой во время укладки).

При слабой несущей способности грунта (или при риске, что она снизится) необходимы искусственные основания:

  • слой щебня, гравия, крупного песка толщиной 15–20 см (с дренажными лотками в нём) — в водонасыщенном грунте, на скале;
  • свайное основание — в плывунах, торфяниках.

Засыпка обязательно предваряется укрытием его мягким грунтом или песком, слоем не тоньше 0,3 м. Трамбуют засыпку ручным инструментом — над трубой, ручным механизированным — у стенок траншеи, через каждые 10 см.

Сопротивление трубы раздавливанию повысится, если особенно тщательно трамбовать грунт в пазухах между ней и стенкой траншеи.

Атмосферные воды могут отводиться совместно с бытовым стоком и отдельно — по лоткам, кюветам, канавам. В полураздельной сети присутствуют водосбросные камеры. При малых расходах дождевых вод они перепускаются в бытовую канализацию, а во время ливня — сбрасываются в уличную дренажную систему или водоём.

Утепляют трубопровод, если он расположен выше глубины промерзания: шлаком, керамзитом, теплоизолирующими рукавами.

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

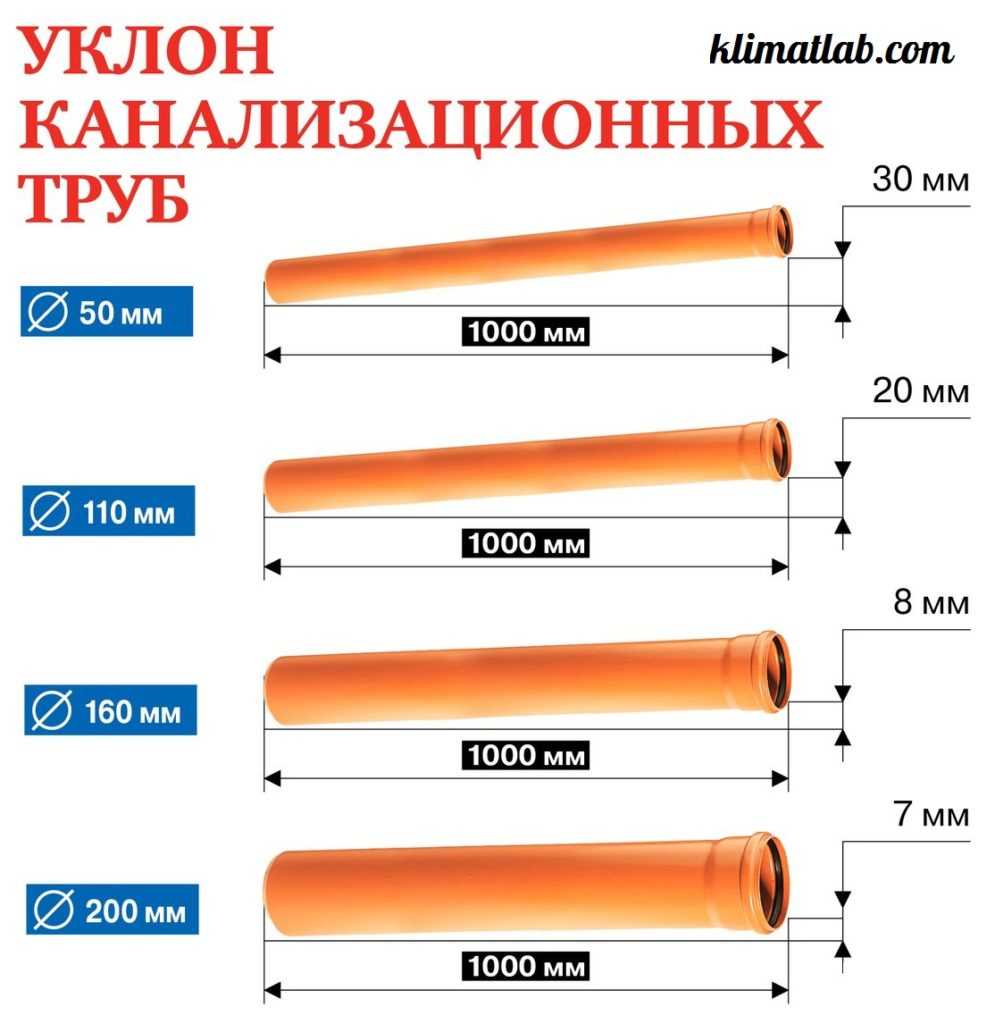

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Трубопровод, мм Расстояние между элементами на линии, м Тип элемента
50 12 ревизия
50 8 прочистка
110, 150 15 ревизия
110, 150 10 прочистка
200 20 ревизия
