Соединение металлических труб без сварки и резьбы

Советы специалистов

Знаний о том, как соединить с металлическим краном, недостаточно для устройства надёжного трубопровода холодного водоснабжения. Вам могут потребоваться советы специалистов и по таким вопросам:

из каких материалов лучше собирать трубопроводы разного назначения: например, трубы ПНД лучше всего подходят для наружных участков сетей водоснабжения (подъём воды из скважин, её транспортировка до точки ввода в дом, для систем полива и обеспечения хозяйственных нужд);
как составлять схемы прокладки трубопровода с указанием мест установки запорной и других видов арматуры;
как подбирать материалы и комплектующие по количеству с учётом потерь на отходы и по качеству для сборки трубопроводов – предпочтение лучше отдавать продукции известных торговых марок или следовать рекомендациям специалистов;
какие выбрать способы соединения элементов трубопровода с учётом конкретных условий монтажа и проч.

Нежелание прислушиваться к рекомендациям специалистов может привести к самым негативным последствиям. В лучшем случае вы можете получить протекающий кран, а в худшем – затопить свой дом горячей или холодной водой.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

прямые предназначены для стыковки двух элементов системы в одной плоскости;
переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
поворотные, позволяют менять направление потока;
торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

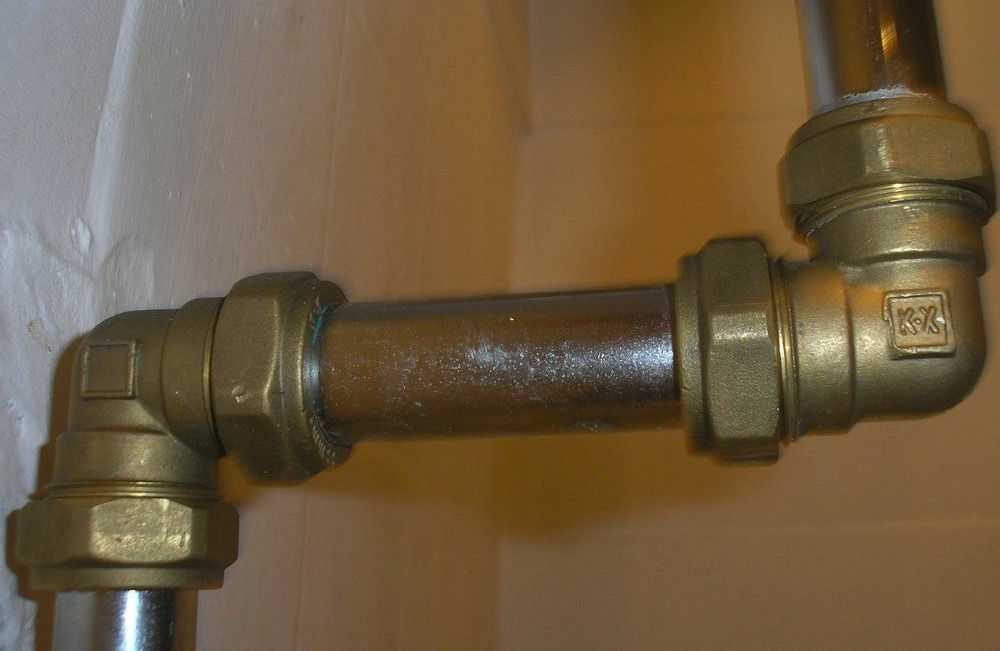

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Резьбовое соединение

Данный тип соединения является, пожалуй, самым приемлемым для монтажа домашней отопительной системы, так как вы можете самостоятельно собрать и разобрать любую систему, собранную данным методом.

Вы можете купить готовые трубы с резьбой, резьбовые муфты, уголки, но можете самостоятельно на них нарезать резьбу, процедура не сложная, но требует прикладывания определенных усилий:

Вам необходим набор лерок (плашек), клупп держатель для нарезания внешней резьбы.
Вставляем плашку с необходимым вам диаметром в клупп.
Трубу, на которой необходима резьба, отрезаем при помощи болгарки.
Зажимаем деталь в тиски.
Снимаем у неё фаску, то есть внешний край делаем немного закругленным, чтобы плашка лучше зашла.
Можно смазать место нарезания резьбы машинным маслом.
По часовой стрелке начинаем медленно двигать клупп. Делать это необходимо аккуратно, так как от небольшого перекоса зависит, как будут закручиваться на данную резьбу муфты и уголки.
Если, сделав 2-3 оборота, лерка не хочет двигаться, прокрутите назад на пол-оборота и с небольшим усилием начните движение вновь.
После того, как резьба будет накручена, удалите остатки масла и металлических опилок.
Попробуйте навернуть на резьбу муфту.

Если у ваших знакомых есть клупп с электрическим приводом, то это намного упростит задачу. И весь процесс нарезания резьбы займет несколько минут.

метчики

Теперь рассмотрим процесс нарезания внутренней резьбы:

Необходим набор метчиков и вороток.
Выбираем метчики (черновой, средний, чистовой) необходимого диаметра.
Черновой метчик зажимаем в воротке, трубу зажимаем в тисках и медленно начинаем, как сверлом, нарезать внутреннюю резьбу.
Если метчик не двигается, он забился стружкой, выверните его и начните снова.
То же самое проводим средним и чистовым мечтиком.

Что же касается самого процесса соединения, то понадобится уплотнитель (лен, фум лента, уплотнительная нить) и раздвижные газовые ключи. На резьбу наматывается уплотнитель, по ходу резьбы, стараемся, чтобы уплотнитель не попадал внутрь трубы.

Если используется лен, то необходимо льняную нить растянуть, накрутить и смазать, например, суриком для лучшего уплотнения. Производим накручивание на трубу муфты, уголка или другой трубы.

Если трубы нельзя крутить

В данном случае применяется муфта, сгон и контргайка:

На сгон накручивается уплотнитель.
На длинную резьбу навинчивается контргайка до упора и муфта.
Короткий конец с уплотнителем вкручивается в другую муфту, вентиль, в фитинг.
Муфта, вывинчиваясь, накручивается на другую резьбу и контргайкой затягивается

Как врезать колено в пластиковый водопровод

Устанавливают отводы в линии из ПВД без сварки

Важно, чтобы диаметр ответвления был ниже основной трубы. Порядок монтажа зависит от возможности ограничить транспортировку рабочей среды

Если возможно перекрыть подачу продукта, врезать своими руками можно хомутовые колена, седелки, накладной уход и подобные изделия.

Врезку проводят в несколько этапов:

зачищают участок скребком, при этом возможно частичное удаление верхнего грязного слоя без критичного влияния на толщину стенок;
обрабатывают салфетками или чистящими веществами;
высверливают отверстие нужного диаметра;
крепят арматуру с хомутами или прижимными болтами, организуют второстепенный канал.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

место подключения;
диаметр магистрального трубопровода;
данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

если трубопровод магистральной сети имеет большой диаметр;
если землевладение не подключено к центральной канализационной системе;
если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Способы врезки металлических труб

Выбор оптимального способа врезки зависит от типа устанавливаемых труб и условий их эксплуатации. Подключение можно выполнить под углом в 90 и 45 градусов, расположив их по направлению вертикально вверх или в сторону.

Резьбовой вариант состыковки

Посредством резьбового соединения собирают безнапорные системы, к примеру, системы водоотведения из стали и чугуна или дымоходы из нержавейки.

В большинстве случаев трубная резьба накатывается на специальном оборудовании. Но при желании эту процедуру можно произвести вручную с помощью режущего инструмента, оснащенного зубцами – плашки. Для этого отрезают заготовку заданной длины, делая запас на припуск для резьбовой части.

Работу выполняют в такой последовательности:

В слесарных тисках укрепляют отрезки труб, исключая тем самым риск прокручивания заготовок.
Чтобы облегчить фиксацию плашки, с наружной части заготовок под углом в 45° снимают фаску.
На зачищенный конец трубы осторожно наживляют плашку, внимательно следя за тем, чтобы не допустить перекоса. В случае обнаружения такового на первых же кругах плашку необходимо снять, заготовку обстучать, а процедуру начать по новой.
Наживленную плашку постепенно накручивают на трубу

После нескольких витков нужно с помощью уровня проверить правильность нарезки.
Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе.

Если инструмент в какой-то момент перестал проворачиваться, нужно сделать один оборот в противоположном направлении и удалить с резьбы застрявший кусок стружки, затем продолжить работу. Чтобы упростить работу по созданию соединения на резьбе, торцы заготовок и режущий инструмент рекомендуется смазать машинным маслом.

В случае, если приходится производить нарезку в условиях, когда труба близко расположена к стене, довольно сложно осуществить полный оборот инструментом вокруг трубы. Облегчить задачу поможет задействование плашкодержателей. Они оснащены храповыми механизмами.

Прежде чем закручивать резьбовое соединение, важно убедиться, нет ли на торцах труб осевшей стружки или заусениц. Закручивание резьбы следует выполнять с некоторым усилием

Со способами нарезки резьбы на трубах для устройства водопроводной системы познакомит эта статья. Рекомендуем ознакомиться с весьма полезной информацией.

Путем установки хомута

Этот способ соединения выбирают для создания разъемного соединения труб в тех случаях, когда необходимо состыковать элементы без сварки и без резьбы. Хомуты представляют собой плоские кольца с соединительными выступами или без них, в которых предусмотрены отверстия для шпилек и болтов.

Последовательность сборки узла с фланцевым соединением:

В месте предполагаемой врезки делают срез трубы, выдерживая прямой угол. Фаску на конце трубы делать нет необходимости, достаточно лишь создать максимально ровную линию реза.
На зачищенный от заусениц срез надевают хомут.
Для герметичности соединения вставляют резиновую прокладку таким образом, чтобы она выступала за линию среза на 10 мм.
На прокладку надвигают фланец. Его соединяют с ответной частью, установленной на торец второй состыковываемой трубы, и фиксируют посредством прикручивания болтов.

При закручивании болтов соединительных хомутов важно не перетянуть с тем, чтобы не повредить хрупкие элементы узла

Стягивание нужно осуществлять равномерно, аккуратно заворачивая резьбу крепежа по всей окружности. Гайки ответных частей хомута лучше закручивать не последовательно, а попарно. Для этого рекомендуется закручивать диаметрально расположенные друг против друга крепежи.

Установка хомута для подключения к нему коммуникационной линии производится следующим образом:

В каких случаях используется хомут ↑

Хомут для врезки нужен тогда тогда, когда нет возможности сделать разрез водопроводной магистрали или же она находится под давлением. Многие водопроводы изготовлены из полиэтиленовых труб, что исключает применение электро- и газосварки.

В зависимости от материала изготовления трубы, для врезки используют хомуты различной конфигурации и конструкции. Ниже приведены самые востребованные виды хомутов.

Хомут-обойма предназначен для врезки в водопроводную магистраль, находящуюся не под давлением.

Его конструкция состоит из двух деталей, одна из которых имеет отвод с резьбой. Зажим хомута производится при помощи болтов. Изготовливается из металла или пластика.

Фото: хомут-обойма

Седловой хомут применяется для врезки в металлическую, асбестоцементную или пластиковую трубу. В отличие от хомута-обоймы, состоит из одной половинки – седла, которое укрепляется на трубопроводе при помощи кронштейна.

В большинстве случаев изготавливается из металла, и предназначен для врезки в водопроводную магистраль, находящуюся под давлением. Для этого в его конструкции предусмотрена запирающая пластина или специальный механизм.

Фото: седловой хомут

Хомут засверловочный предназначен для врезки в водопроводную трубу под давлением. Модуль часто имеет дополнительные принадлежности, в виде специальных насадок и поворотных разъемов.

Конструкция хомута включает в себя поворотно-затворный механизм, который впоследствии может служить как запорная и регулировочная арматура.

Фото: хомут засверловочный

Хомут-седелка, электросварной. Применяется для врезки только в пластиковый трубопровод. Конструкция хомута имеет нагревательную спираль и фрезу для проделывания отверстия в трубе.

Для установки необходимо дополнительное оборудование. Корпус выполнен из специального пластика.

Фото: хомут-седелка, электросварной

Характеристика элемента

Седелка на трубу из ПНД представляет собой особую деталь трубопровода, которая состоит двух частей, обжимающих его с обеих сторон. Нередко ее также называют «хомут для врезки». Устройство предназначается для разветвлений оросительных, канализационных, газопроводных, водопроводных (и питьевых, и технических) и других сетей магистрального либо частного типа.

Седелку устанавливают на ПНД изделие без нарушения его целостности. Большинство моделей оснащены своей фрезой для просверливания отверстия требуемого диаметра. Устройство можно монтировать в стесненных условиях, например, в шахте, коллекторе, колодце и т. д. Установка возможна на новой или уже работающей сети. Седелку также используют при открытой прокладке ПНД коммуникаций. С ее помощью реально врезаться в любом требуемом месте трубопровода.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Врезка в пластиковую трубу без сварки — несколько вариантов решений

Частный дом или дача на протяжении всего срока эксплуатации перестраиваются, улучшаются, обустраиваются. Иногда эти манипуляции совершаются вынуждено, по причине износа какой-либо конструкции или системы, а иногда появляется желание их модернизировать для повышения комфорта в доме.

Но, какие бы причины не лежали в основе процесса, порой приобретает актуальность такая операция, как врезка в трубу без сварки.

К примеру, без этой процедуры невозможно организовать дополнительный канализационный слив при монтаже стиральной машины или наоборот создание дополнительной точки водоотбора для подключения бытового прибора к системе водоснабжения.

Очерчиваем круг задач

Если нужно врезка в водопроводную трубу, к примеру, то самым логичным на первый взгляд будет очень простой способ:

Разрезается труба.
Вваривается или вставляется тройник.
Выполняется подключение к тройнику.

Если дело приходится иметь с водопроводным или отопительным трубопроводом еще «советского пошиба», то есть металлическим, то подобная манипуляция вида «лоб в лоб» является весьма эффективным способом решения задачи.

Но такие трубы на практике встречаются все реже и реже, они безжалостно и повсеместно вытесняются системами из пластика и его производных.

Поэтому, на сегодня более актуальным будет вопрос о том, как врезаться в пластиковую трубу.

Естественно, эта работа не является такой уж простой, как кажется на первый взгляд, хотя с другой стороны с ней сможет справиться и непрофессионал, если вооружится нашими советами, а также проявит старание и волю. И для начала, нужно понимать объем работ, с которым придется столкнуться.

Возможные проблемы при врезке:

Перепиливается труба и в нужном месте очень точно по размерам вырезается кусок под тройник. При этом нужно учитывать, что труба может очень близко примыкать к поверхности стены, а еще может быть замурованной наполовину в стену.
Возможно, потребуется стыковка по принципу «папа-мама». Конец каждой трубы снабжен расширением – раструбом, в котором имеется резиновый уплотнитель. Именно в этот раструб придется вставлять другую трубу.
Также, скорее всего, придется произвести замену одной целой трубы на две меньших по размеру. А между ними нужно будет выполнить монтаж отрезка трубы с патрубком, через который будет выполняться подключение.

Врезка в водопровод с помощью патрубка

На самом деле ответ на вопрос о том, как врезаться в водопроводную трубу может быть очень простым. Один из способов этого процесса вообще не требует разрезания элемента трубопровода. Для начала приобретается, в любом специализированном магазине кусок трубы с патрубком, естественно, такого же диаметра, как и труба водопровода.

Врезка без разрезания — несколько простых шагов

Из приобретенного отрезка трубы нужно вырезать патрубок, но таким образом, чтобы на его торце получился элемент типа «пол-трубы». Именно он должен обеспечивать надежное перекрытие места будущей врезки. Проще говоря, должна образоваться как бы вторая стенка трубы. В определенном заранее месте сверлится отверстие, диаметр которого должен соответствовать диаметру патрубка.

На всю внутреннюю поверхность фланца равномерным слоем наносится любой невысыхающий герметик, к примеру, «Body 940». Его стоит искать в автомагазинах, в отделах автокосметики. Этим же составом смазывают участок вокруг отверстия, но до самого отверстия не нужно доходить где-то на 1 см.

Внимание! Если выполняется врезка в полиэтиленовую трубу водопровода (канализации), где фиксируется небольшое давление, то использованием хомутов является необязательным условием. Можно фланец, использовав широкую изоленту, просто «прибинтовать»

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Допуск на выполнение работ

В техусловиях на подключение будут указаны:

место подключения;
диаметр магистрального трубопровода;
данные, необходимые для врезки.

Условия, при которых нельзя осуществлять врезку:

если трубопровод магистральной сети имеет большой диаметр;
если землевладение не подключено к центральной канализационной системе;
если врезка предполагается в обход приборов учета.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

Резьбовое.
С использованием компрессионных фитингов.
Клеевое.
При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U
