Как сделать циклон своими руками для пылесоса

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

  1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
  2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
  3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Поэтапная изготовления циклонного пылесоса своими руками

В зависимости от выбранного пути, последовательность работы может несколько отличаться. Для начала рассмотрим самый простой вариант.

Из домашнего пылесоса

Помимо старенького пылесоса в качестве второго основного компонента будет использоваться приобретённый в сборе циклон.

Для начала изготовьте два шланга: один – рабочий с насадкой для уборки, второй – промежуточный, для соединения циклона с аппаратом. Отрежьте гофрированные трубки подходящего диаметра, на концы с двух сторон закрепите через переходные муфты, обработанные герметиком, сантехнические отводы.

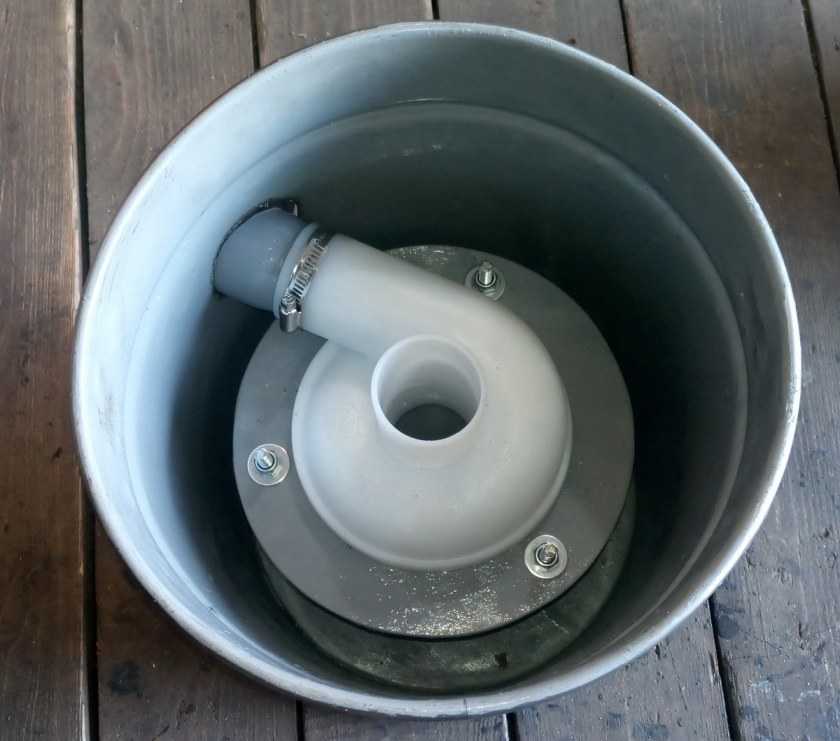

Циклон в процессе работы будет сбрасывать мусор в контейнер, находящийся под ним. В качестве последнего можно использовать ведро с крышкой. В крышке проделывается отверстие под диаметр выхода циклона, после чего две детали совмещаются и крепятся друг к другу через отверстия, предусмотренные конструкцией циклона.

При необходимости нужно любым доступным способом усилить конструкцию ведра по периметру во избежание его деформации под воздействием вакуума. Теперь осталось соединить все отверстия посредством изготовленных ранее рукавов. На рабочий шланг устанавливается насадка – прибор готов к работе.

Из ведра

Если у вас в наличии нет работоспособного пылесоса, то можно его сделать своими руками. В этом случае необходимо из подручных материалов, например, из ЛДСП, собрать герметичный корпус, и вмонтировать в него мотор. Необходимо выполнить электрическое присоединение клемм мотора к кнопке включения через регулятор мощности.

К оставшимся клеммам кнопки припаиваются жилы шнура питания. Стоит отметить, что мотор, блок управления мощностью и прочие электрические компоненты можно использовать от старого пылесоса, утратившего свою работоспособность. Все электрические соединения должны быть качественно заизолированы и защищены от попадания пыли.

Вторым каскадом системы будет являться циклонник – его можно изготовить из ведра конической формы. Основная задача – организовать входное отверстие таким образом, чтобы оно было направлено вниз по касательной к внутренней стенке.

Это необходимо для того, чтобы в ёмкости образовался циклон, который заставит мусор сваливаться под собственной тяжестью в контейнер, а захваченный воздух будет удаляться через выходное отверстие в крышке ведра. В него требуется опустить сантехнический патрубок, соединённый с воздухозаборным отсеком, на высоту ниже входного отверстия.

Самый нижний каскад – мусорный контейнер. На него будет устанавливаться импровизированный циклонник с мотором наверху. Его также можно сделать из ведра с герметично закрываемой крышкой. Этот отсек должен быть самый прочный, т. к. помимо массы всей конструкции ему ещё надо противостоять образующемуся вакууму.

После соединения всех трёх каскадов шлангами, и отвода «выхлопа», можно приступать к тестированию. Собранный своими руками пылесос имеет большой минус – он не сможет удержать мелкую пыль, будучи эффективным только для крупного строительного мусора.

Из дорожного конуса

В качестве фильтра, вместо готового циклона или ведра можно использовать строительный конус. Его форма также вполне подходит для формирования необходимых потоков воздуха для эффективного удержания пыли. Последовательность действий при этом та же:

  • переверните конус основанием вверх;
  • в боковой части конуса, ближе к основанию, делается отверстие по касательной к его внутренней поверхности;
  • сверху опускается выходной патрубок, который должен заканчиваться ниже входного отверстия – он закрепляется посредством фанерного диска, выпиленного в размер основания конуса;
  • вершина перевёрнутого конуса отрезается, и он закрепляется на крышке контейнера для мусора – большого ведра или бочки, также с помощью круглого фрагмента фанеры.

Верхний патрубок соединяется с пылесосом, во второй вдевается шланг с рабочей насадкой. Сборка завершена.

Сборка рабочего агрегата

В проделанные отверстия вставляются трубки, которые крепятся с помощью винтов. Для герметичности соединений, они завариваются горячим клеем при помощи термо-пистолета.

Шланги для подсоединения к пылесосу и входному отверстию для отвода строительного мусора, лучше всего использовать гофрированные, предназначенные именно для этого вида бытовых приборов.

При необходимости удлинения трубоотвода, например, для подведения к станку по территории мастерской, можно добавить кусок гладкой пластиковой трубы. Но, надо учитывать, что в таких трубах происходит накопление статического электричества под действием скорости движения частиц.

Значит, необходимо, либо пользоваться пластиком со встроенной металлической проволокой, которая выходит на заземляющий контур, либо обкрутить трубу фольгой, которую также заземлить.

Таким образом, строительный пылесос своими руками будет работать в соответствии с противопожарными правилами и приобретет качества безопасности, как производственное изделие.

Проблему легко устранить, если вставить в бочку несколько металлических каркасов в виде обручей. Это добавит вес агрегату, но сохранит его от образования трещин.

Обратите внимание!

  • Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

  • Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

  • Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

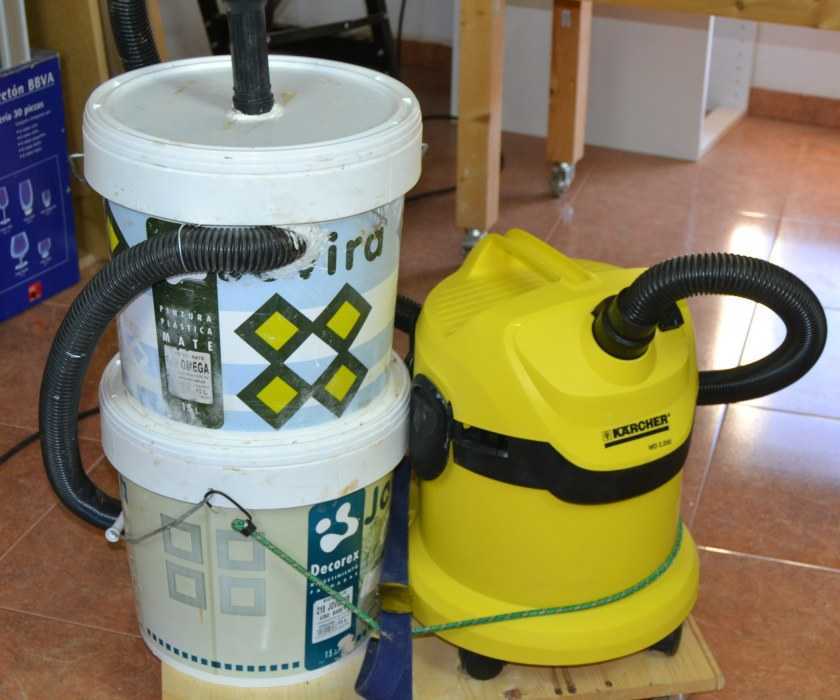

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

  • строительный нож;
  • маркер или карандаш;
  • циркуль;
  • электролобзик;
  • шуруповёрт;
  • пила-ножовка;
  • шило;
  • клеевой пистолет.

Материалы

  • два пластиковых 10 литровых ведра;
  • водопроводная ПВХ труба и уголок ø 32 мм;
  • автомобильный воздушный фильтр;
  • клеевой стержень;
  • строительная фанера;
  • кровельное железо;
  • саморезы;
  • шланги от пылесоса;
  • столярный клей;
  • герметик.

Пошаговая инструкция сборки циклона

https://youtube.com/watch?v=nOO_PKw3pEs

  1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
  2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
  3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
  4. Пространство между патрубком и фанерой заполняют герметиком.
  5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
  6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
  7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
  8. Конструкцию прислоняют к ведру.
  9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
  10. Ножом вырезают проём.
  11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
  12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
  13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
  14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
  15. Жестяной круг разрезают наполовину от центра к краю.
  16. Внешние края разреза разводят на угол 300.
  17. Фигурную вставку устанавливают в ведре враспор.
  18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
  19. У верхнего ведра срезают днище.
  20. Камеру циклона плотно вставляют в накопитель.
  21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
  22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
  23. Место соединения обрабатывают клеевым пистолетом.
  24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
  25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
  26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
  27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
  28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
  29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
  30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

  • Ведро с крышкой (можно из под строительных смесей);
  • Циркуль;
  • По 2 колена 90 и 45 градусов;
  • Пластиковая труба;
  • Силикон;
  • Резина или уплотнительные кольца;
  • Канцелярский нож;
  • Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Далее займемся канализационными коленями.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

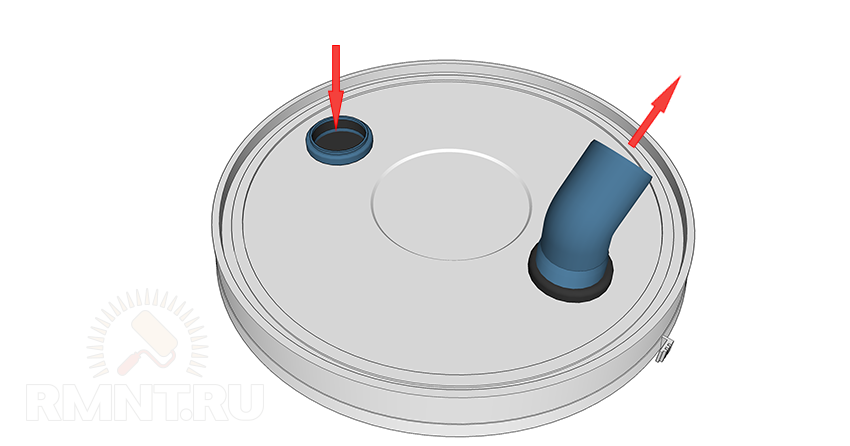

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

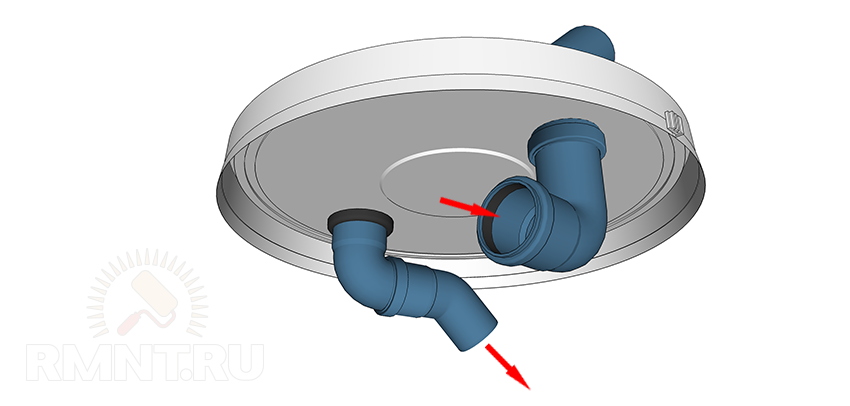

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

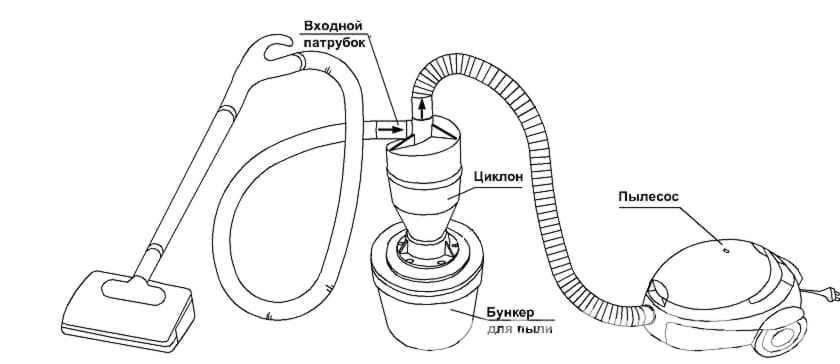

Циклонный фильтр подключенный к бытовому пылесосу

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Это интересно: Горизонтально-фрезерный станок — назначение и разновидности

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

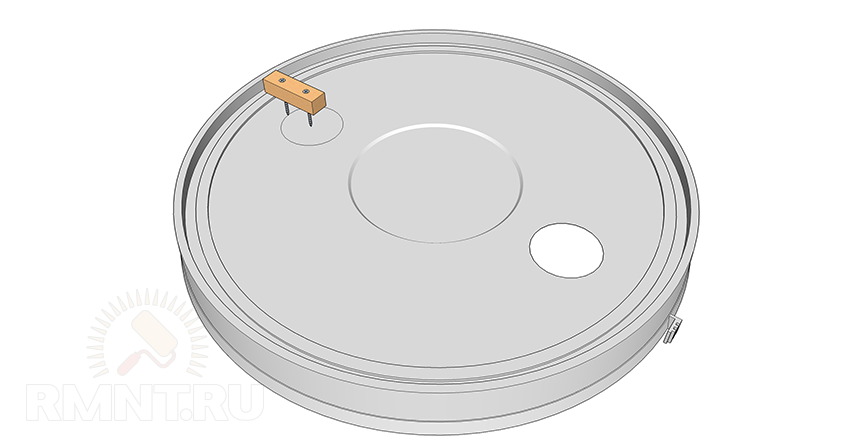

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

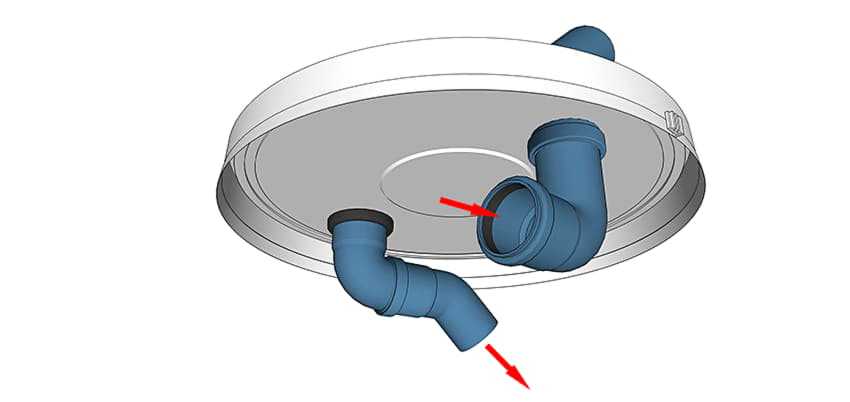

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º

Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

  1. Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
  2. С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

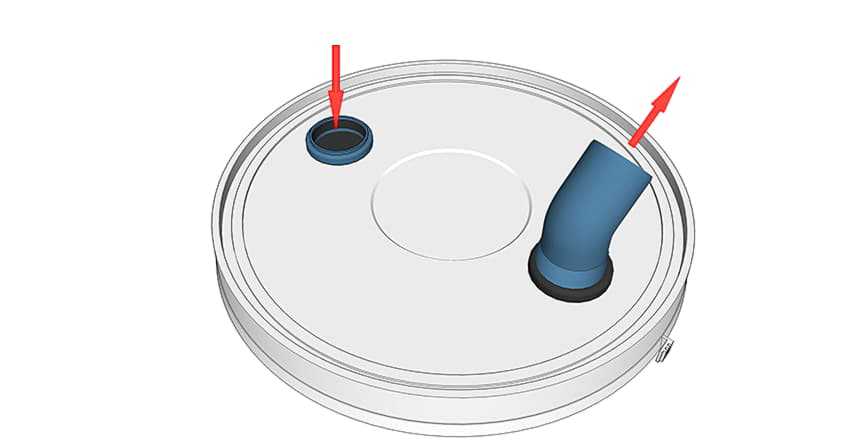

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Популярные марки пылесосов с циклоном

Наиболее популярные марки пылесосов с разными типами конструкций:

  1. Dyson. Бренд выпускает в основном вертикальные беспроводные пылесосы. Основное отличие от аналогов заключается в универсальной и углубленной очистке воздуха, практически не пропускающей микрочастицы пыли.
  2. Samsung. Знаменитая марка популярна среди любителей горизонтальных пылесосов. Компания регулярно разрабатывает уникальные технологии, которые повышают качество и удобство при уборке дома. Из последней можно выделить функцию Anti-Tangle, которая значительно увеличивает обороты двигателя. Соответственно скорость завихрения также меняется и не позволяет длинному мусору наматываться на фильтр.
  3. Xiaomi. Китайский бренд славится своими роботами-пылесосами, которые обширны большим разнообразием функций. Несмотря на маленькую конструкцию, пылесос имеет высокую мощность. Тем не менее, пылесборник небольших размеров забивается достаточно быстро.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

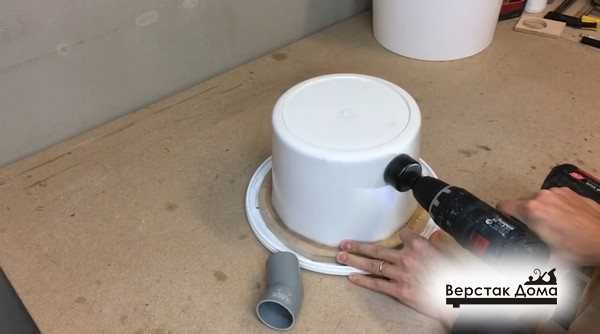

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

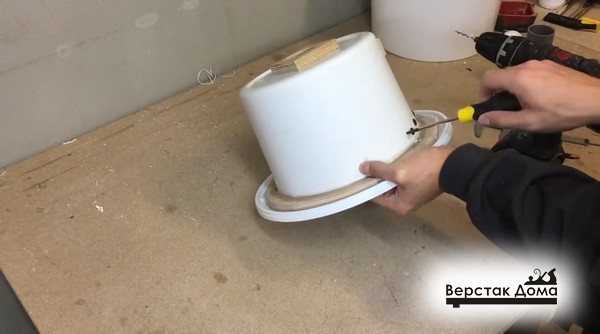

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

Привет всем запильщикам и любителям слепить что нибудь Эдакое.

В гараже давно обитает тёщин пылесос «Циклон» забрал на стройку и вот тут реально уже достало вытряхивать мешочек.решил сваять страшную машину под одноименным названием.

В сети много и продают и есть видео всяких.а у меня он от просмотров не появляется чего то…ну решил и я свать нечто чудо -чудное…Короче поехали.:ЧТо надо?:

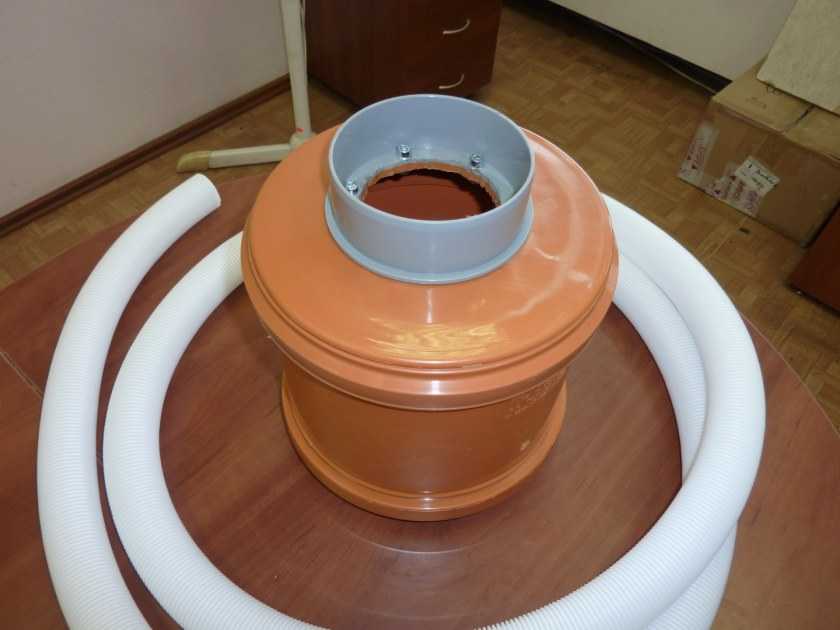

-бак 30 литров(жесткий)-Грибок 110 канализационный-муфта Ф110 мм-сгон Ф110 длиной 200 мм-Колено Ф50 мм длиной 400 мм-клеевой термо-пистолет.-герметик санитарный силикон.-2 шпильки М6 длиной 1 метр каждая. (гайки М6 и усиленные шайбы)-Донор пылесос «циклон»-Дорожный конус(это редкая штука)…-нож канцелярский-руки желательно.))))

Рекомендации

Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:

  1. Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
  2. Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
  3. Устройство желательно дополнить резервуаром с водой.
  4. Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

Как сделать своими руками?

Промышленные пылесосы с циклонной фильтрацией доступны не всем – они рентабельны лишь для помещений большой площади с постоянно скапливающимися объемами мусора. Если у вас своя мастерская небольшого размера, а при работе постоянно образуется древесный либо металлический сор, который вы уже устали убирать вручную, соберите самодельный циклон-пылеулавливатель, и вы намного облегчите себе работу.

Первым делом определитесь, для сухой или влажной уборки предназначено ваше циклонное устройство. В целом технология сборки одна, просто для очистки увлажненного сора есть свои маленькие нюансы. В качестве циклонной колбы можно взять обыкновенное ведерко от масляной краски либо алебастра.

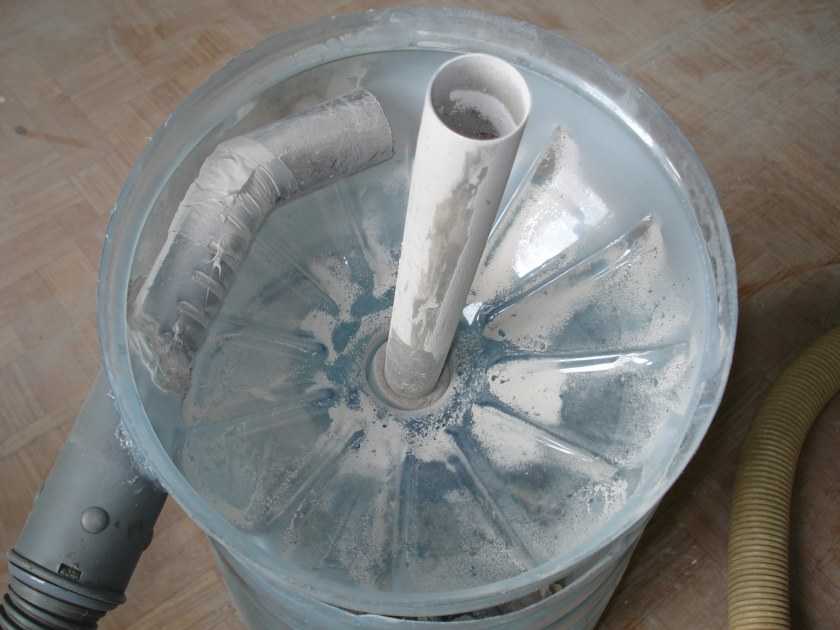

На крышке емкости не должно быть сколов или трещин, она должна обеспечивать герметичность закрытого ведра. Конечно, для циклона в ней необходимо будет просверлить отверстия, диаметрально противоположные по местоположению. Диаметр будущих каналов – 54 мм, от края крышки их должно отделять не менее 4 см. Далее вам понадобятся несколько канализационных уголков под 45 и 90 градусов. Положение колен должно повторять вектора воздушных потоков.

Вставьте уголок в раструб до конца. Перед этим не забудьте смазать бортик герметическим силиконовым составом. С другой стороны натяните уплотнительное кольцо из резины на раструб. Входной канал нужно расположить узкой скошенной частью внутрь емкости, отверстие (раструб) его с внешней стороны должно почти не выделяться на уровне крышки. Вытяжной канал расположите наоборот: его отверстие должно смотреть внутрь ведра.

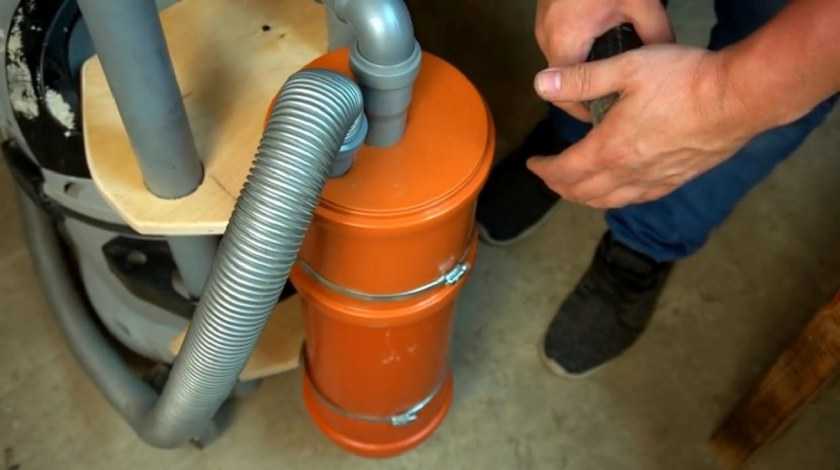

В этот раструб вставьте одно или два канализационных колена – для выхода воздуха от стенки или из центра емкости. Закрепите места соединений кольцами из резины либо зафиксируйте с помощью скотча (сантехнического). Весомый плюс использования канализационных патрубков при конструировании циклона – это то, что их размеры сочетаются с диаметром большинства пылесосных шлангов.

Если вы планируете использовать пылесос параллельно – и для уборки жилых помещений, и для мастерской, приобретите дополнительный шланг. Эту гофрированную трубу разделите на отрезки примерно 1/3 и 2/3 от общей длины. Короткий кусок шланга оставьте присоединенным к пылесосу. Второй отрезок заправьте в отверстие входного канала циклонного устройства.

О том, как сделать циклонный фильтр для строительного пылесоса своими руками, смотрите в видео ниже.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
