Современный газовый котёл — это не только горелка и теплообменник, но и электроника: плата управления, циркуляционный насос, вентилятор, датчики. Всё это питается от сети 220 В, поэтому корпус прибора должен быть надёжно соединён с защитным проводником. Рассмотрим, как сделать заземление газового котла в частном доме правильно: какие схемы бывают, из чего собирать контур, как подключать котёл и проверять результат.
Зачем нужно заземление газового котла
Заземление решает сразу несколько задач. Главная из них — электробезопасность. При повреждении изоляции на металлическом корпусе может появиться опасное напряжение. Если защитный проводник подключён, ток утечки уйдёт в землю, а автомат или УЗО отключит линию за доли секунды.
Вторая задача — стабильная работа автоматики. Многие котлы определяют наличие пламени по ионизационному току, и без хорошего заземления электрод не «видит» пламя. Результат — ложные аварии, постоянные остановки и ошибки на дисплее. Третья задача — защита электроники от помех и импульсных перенапряжений, которые в частных домах с воздушными линиями случаются нередко.
Кроме того, производители в инструкциях прямо требуют заземления. Без него гарантийный случай могут не признать, а газовая служба откажет в приёмке установки.
Какие системы электроснабжения бывают в частном доме
Способ заземления зависит от того, как питается дом. Перед началом работ нужно выяснить, какая система используется на вводе.
- TN-C-S — самый распространённый вариант. От столба идёт четырёхпроводная линия (PEN-проводник), а в доме на вводе его разделяют на нулевой рабочий N и защитный PE. Обязательно выполняется повторное заземление на опоре или у вводного щита.
- TN-S — к дому подходят отдельные N и PE проводники. Встречается в новых посёлках и при современной застройке.
- TT — защитное заземление полностью локальное, собственный контур дома не связан с нулевым проводом питающей сети. Для такой схемы обязательно УЗО.
Если в доме старая двухпроводная проводка без защитного проводника, придётся делать заземляющее устройство с нуля и прокладывать PE-линию до котла.
Из чего состоит заземляющее устройство
Классический контур для частного дома включает вертикальные электроды, горизонтальную соединительную полосу и проводник, который заходит в здание. Типовой набор материалов выглядит так:
- вертикальные электроды: стальной уголок 50×50 мм или круглый пруток диаметром 16 мм, длиной 2,5–3 м;
- соединительная полоса: сталь 40×4 мм или пруток диаметром 10 мм;
- вводной проводник: стальная полоса или медный провод сечением не менее 6 мм²;
- болтовые зажимы или сварка для соединений, антикоррозионное покрытие для мест стыков.
Нередко используют готовые комплекты модульного типа: омеднённые или оцинкованные штыри с резьбовыми муфтами. Они не требуют сварки, дольше служат и позволяют нарастить глубину погружения, если грунт сухой.

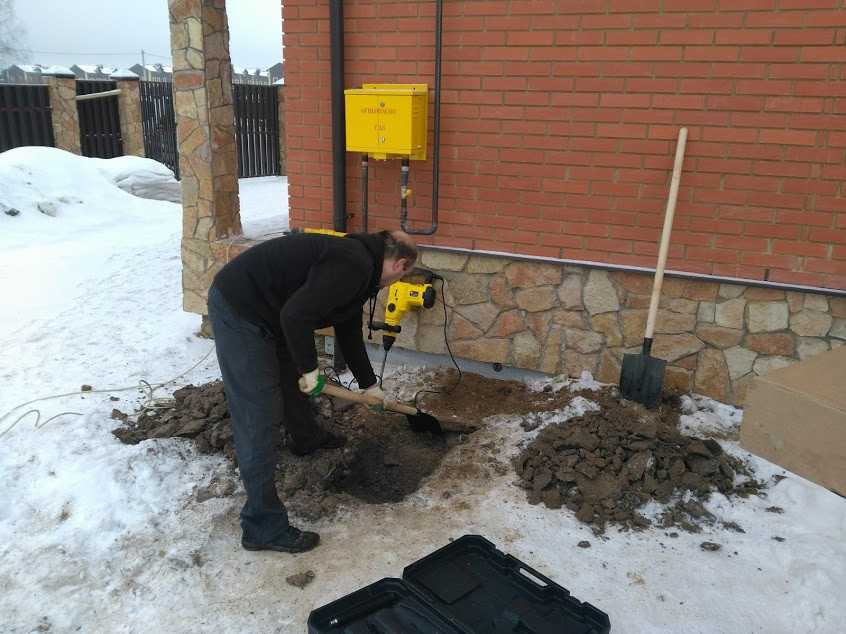

Как сделать контур заземления пошагово
Простейшая схема — три вертикальных электрода, расположенных по вершинам равностороннего треугольника со стороной около 3 м. Работы выполняют в такой последовательности:
- Выбор места. Контур размещают на расстоянии 1–5 м от стены дома, подальше от дорожек и мест, где часто ходят люди и животные. Лучше выбирать участок с влажным грунтом.

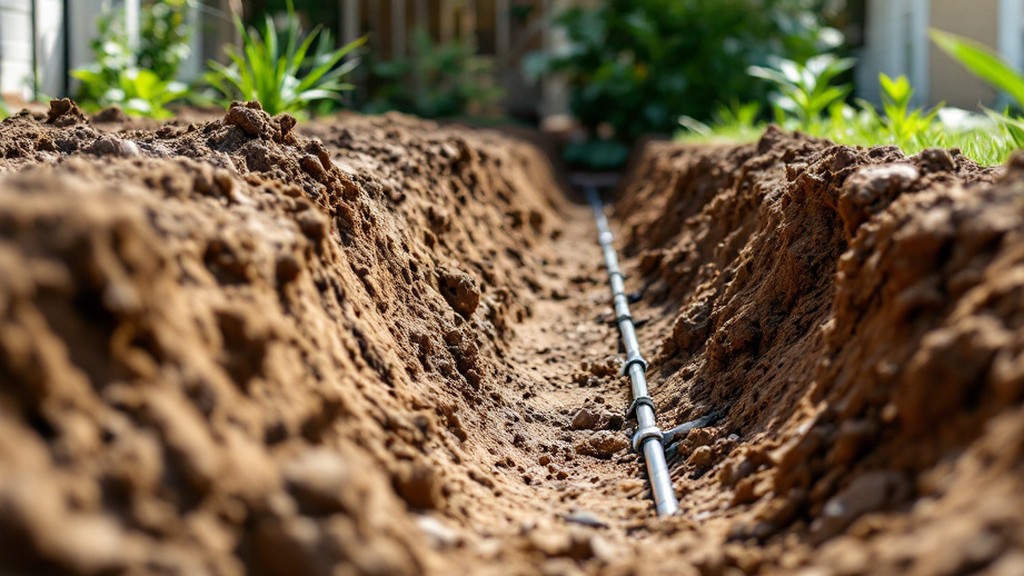

- Траншея. Выкапывают канаву треугольной формы глубиной 0,5–0,7 м. Эта глубина защищает полосу от промерзания и механических повреждений.
- Забивка электродов. В вершинах треугольника забивают штыри так, чтобы верхний край оставался на 10–15 см ниже дна траншеи. Для облегчения работы используют кувалду и направляющую муфту.
- Соединение. Штыри приваривают к полосе по периметру треугольника. Сварной шов должен быть сплошным, длиной не менее шести диаметров прутка или двойной ширины полосы.
- Вывод в дом. От контура прокладывают полосу или кабель к вводному щиту. Место перехода из земли в воздух хорошо защищают от коррозии: обмазывают битумом или применяют термоусадочные трубки.
- Обратная засыпка. Траншею засыпают грунтом без крупных камней и строительного мусора, слоями уплотняя.
Важный показатель — сопротивление растеканию тока. Для сети 220/380 В оно не должно превышать 4 Ом, а при наличии повторного заземления нормы немного мягче. Если после замера значение выше нормы, добавляют электроды или увеличивают глубину погружения.
Подключение котла к заземлению
Когда контур готов и выведен в щиток, остаётся правильно довести защитный проводник до самого котла. Для этого используют отдельную линию трёхжильным кабелем типа ВВГнг-LS 3×2,5 мм². Жёлто-зелёная жила — это PE, она подключается к шине заземления в щите и затем к клемме котла.
Лучше подключать котёл отдельной линией с собственным автоматом на 10–16 А и УЗО либо дифавтоматом с током утечки 30 мА. Это не позволит неисправности другого бытового прибора обесточить отопление ночью. Если розетка используется, она должна быть с заземляющим контактом, а вилка — с надёжным фиксатором.
Полезные рекомендации по монтажу:
- не соединяйте PE и N проводники после точки их разделения на вводе;
- не ставьте в цепь PE-проводника выключатели и предохранители;
- используйте стабилизатор или источник бесперебойного питания с чистой синусоидой, если напряжение в сети нестабильно;
- подключайте наконечники только опрессованными гильзами, чтобы контакт не ослабевал со временем.
Система уравнивания потенциалов
Кроме защитного заземления, в доме выполняют основную систему уравнивания потенциалов. К главной заземляющей шине подключают металлические трубы отопления, водоснабжения, канализации, корпуса ванн и металлические части вентиляции. Газовую трубу к контуру подсоединяют только через специальную перемычку и только на вводе, в точке, согласованной с газовой службой.
Если котёл соединён с металлической системой отопления, перемычка с сечением не менее 4–6 мм² от трубы обратки до шины PE обеспечит равенство потенциалов и снизит риск поражения при одновременном прикосновении к котлу и батарее.
Чего делать нельзя
Ошибки при устройстве заземления встречаются чаще, чем кажется. Вот самые распространённые:
- Использовать газовую трубу как заземлитель. Это запрещено: возможны искрение и опасный перегрев в месте стыков.
- Присоединять заземление к батарее или водопроводу вместо специальной шины. Пластиковые вставки делают такой способ ненадёжным.
- Занулять корпус — соединять PE с рабочим нулём прямо на клемме котла. При обрыве нуля на корпусе окажется фазное напряжение.
- Использовать скрутки. Контакт нужно выполнять зажимами, клеммами или сваркой.
- Экономить на сечении. Тонкий провод может не выдержать тока короткого замыкания и перегореть раньше, чем сработает автомат.
Проверка и обслуживание
После монтажа результат нужно подтвердить измерениями. Проверяют сопротивление растеканию контура и непрерывность цепи от шины до корпуса котла. Подробнее о приборах и порядке замеров можно прочитать в материале про методы измерения сопротивления заземления. Для точных измерений лучше пригласить электролабораторию: протокол пригодится при оформлении документов и проверках.
В дальнейшем контур осматривают раз в год, а сопротивление измеряют при сухой и промёрзшей земле: именно в такие периоды значения хуже всего. Видимые участки полосы проверяют на коррозию, а болтовые соединения подтягивают. Ржавые места зачищают и защищают краской или специальным составом.
Вывод
Заземление газового котла — обязательная часть безопасной системы отопления частного дома. Правильно собранный контур, отдельная линия с УЗО, грамотное подключение PE-проводника и регулярные замеры сопротивления позволяют исключить аварии и продлить срок службы оборудования. Если нет уверенности в своих силах, доверьте проектирование и проверку квалифицированному электрику: это не та область, где стоит экономить.
