Проходной выключатель, в отличие от обычного, не имеет фиксированных положений «включено» и «выключено». Он работает как переключатель, перенаправляющий ток по одному из двух проводов. Представьте себе дорогу с двумя развилками. Проходной выключатель переключает поток машин (тока) с одной развилки на другую. Внутри выключателя есть три контакта: общий (обычно обозначен другим цветом) и два переключающих. Когда один выключатель переключает ток на один из переключающих контактов, другой выключатель должен переключить ток на соответствующий переключающий контакт, чтобы цепь замкнулась и свет загорелся. Если хотя бы один выключатель находится в неправильном положении, цепь разрывается, и свет выключается. Это позволяет управлять освещением независимо из любой точки.
Необходимые инструменты и материалы
- Отвертки: Плоская и крестовая, разных размеров.
- Индикатор напряжения: Для проверки отсутствия напряжения в проводах.
- Кусачки: Для обрезки проводов.
- Изолента: Для изоляции соединений.
- Клеммники: Для надежного соединения проводов (Wago рекомендуются).
- Проходные выключатели: Два или более, в зависимости от количества точек управления.
- Провода: Сечением не менее 1.5 мм² (для освещения).

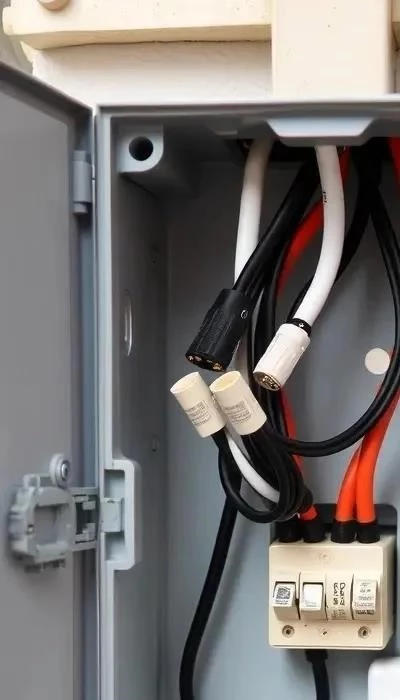

- Распределительная коробка: Для соединения проводов.
- Мультиметр (опционально): Для более точной проверки цепи.

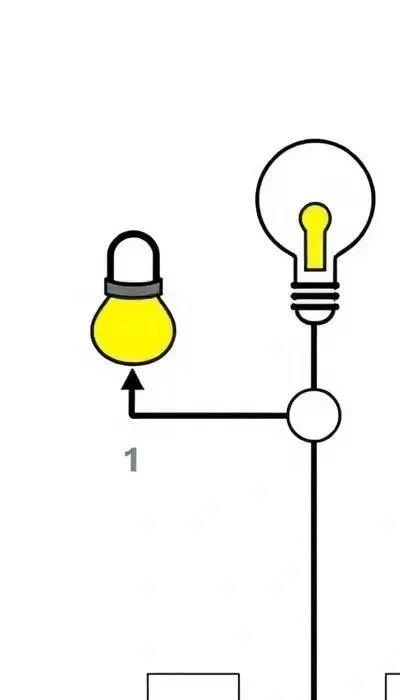

Схема подключения проходного выключателя
Шаг 1: Подготовка
Важно! Перед началом любых электромонтажных работ обязательно отключите электропитание на соответствующем участке щитка! Убедитесь в отсутствии напряжения с помощью индикатора.
Шаг 2: Подключение первого выключателя
Подключите фазный провод (обычно коричневый или черный) к общему контакту первого выключателя. Два других провода подключите к переключающим контактам. Обычно они обозначены цифрами 1 и 2 или L1 и L2.
Шаг 3: Подключение второго выключателя
Подключите два провода, идущие от первого выключателя, к переключающим контактам второго выключателя. Подключите нулевой провод (обычно синий) непосредственно к лампе. Провод заземления (обычно желто-зеленый) подключите к заземляющему контакту лампы и выключателей (если они предусмотрены).
Шаг 4: Подключение лампы
Подключите фазный провод, идущий от общего контакта второго выключателя, к лампе. Убедитесь, что все соединения надежно заизолированы.
Шаг 5: Проверка
Включите электропитание и проверьте работу выключателей. Свет должен включаться и выключаться с любого из выключателей.
Возможные ошибки и способы их устранения
- Свет не горит: Проверьте правильность подключения проводов, убедитесь, что все соединения надежны, проверьте целостность лампы.
- Выключатели работают некорректно: Проверьте, правильно ли подключены переключающие контакты.
- Короткое замыкание: Немедленно отключите электропитание и проверьте изоляцию проводов.

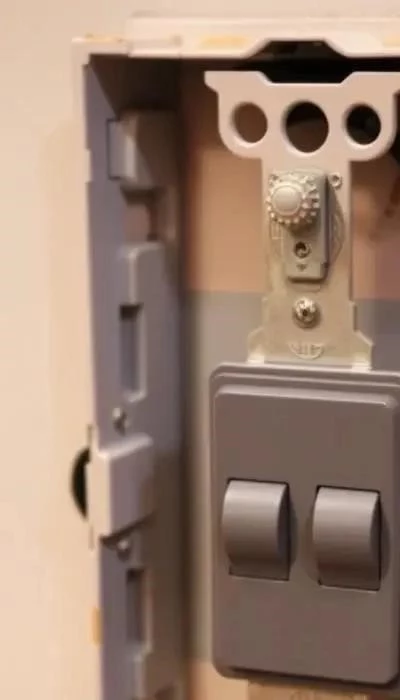

Подключение двухклавишного проходного выключателя
Двухклавишный проходной выключатель позволяет управлять двумя группами освещения из двух точек. Схема подключения аналогична подключению обычного проходного выключателя, но для каждой клавиши используется отдельная пара переключающих проводов. Вам потребуется четыре провода между выключателями (два для каждой клавиши). Подключение двухклавишного выключателя требует большей внимательности и аккуратности.
Безопасность при монтаже
Электробезопасность – превыше всего! Всегда отключайте электропитание перед началом работ. Используйте диэлектрические перчатки и инструменты с изолированными ручками. Не работайте с электропроводкой во влажной среде. Если вы не уверены в своих силах, обратитесь к квалифицированному электрику.
Распространенные ошибки при подключении
- Неправильное подключение фазы и нуля: Это может привести к короткому замыканию и пожару.
- Плохая изоляция соединений: Это может привести к утечке тока и поражению электрическим током.
- Использование проводов недостаточного сечения: Это может привести к перегреву проводов и пожару.
- Неправильное подключение переключающих контактов: Это приведет к некорректной работе выключателей.
Следуя этим рекомендациям, вы сможете самостоятельно установить проходные выключатели и наслаждаться удобным управлением освещением в вашем доме. Помните о безопасности и не стесняйтесь обращаться за помощью к профессионалам, если у вас возникнут какие-либо вопросы.
