Солнечная электростанция для дачи, дома или гаража состоит не только из панелей и аккумуляторов. Между ними стоит устройство, от которого зависит срок службы всей системы, — солнечный контроллер заряда. Он следит за тем, чтобы батарея получала правильный ток и напряжение, не перезаряжалась и не разряжалась глубже допустимого. В статье разберём, как устроен контроллер, какие типы бывают, как подобрать модель под вашу систему и не допустить типичных ошибок при подключении.
Для чего нужен солнечный контроллер заряда
Напряжение солнечной панели нестабильно: оно зависит от освещённости, температуры и угла падения лучей. Если подключить панель напрямую к аккумулятору, батарея будет перегреваться при ярком солнце и выходить из строя из-за перезаряда. Контроллер решает сразу несколько задач:
- ограничивает ток и напряжение заряда в соответствии с режимом аккумулятора;
- отключает заряд при полной ёмкости и переводит батарею в режим поддержки;
- защищает от обратного тока ночью, когда панель перестаёт вырабатывать энергию;
- отключает нагрузку при глубоком разряде;
- защищает от короткого замыкания и неправильной полярности.
Без контроллера свинцово-кислотные и литиевые аккумуляторы быстро теряют ёмкость, а иногда выходят из строя за один сезон.
Принцип работы: стадии заряда
Современный контроллер ведёт батарею по нескольким стадиям, как хорошее зарядное устройство:
- Bulk (основной заряд) — батарея получает максимальный доступный ток, напряжение постепенно растёт.
- Absorption (абсорбция) — напряжение удерживается на заданном уровне, ток снижается, аккумулятор «добирает» ёмкость.
- Float (поддержка) — напряжение снижается до безопасного уровня, компенсируется саморазряд.
Для некоторых типов батарей добавляется стадия выравнивания (эквализации), которая устраняет разбаланс между банками. Для литиевых аккумуляторов плавающая стадия обычно не используется.
PWM или MPPT: какой контроллер выбрать
Это главный вопрос при выборе. Оба типа выполняют защиту, но принцип работы и эффективность отличаются.
PWM-контроллеры
Работают по принципу широтно-импульсной модуляции: подключают панель к батарее и «прореживают» ток. Напряжение панели при этом подтягивается к напряжению аккумулятора, а избыток теряется. Такие модели недороги, просты и подходят для небольших систем: садовые светильники, освещение беседки, питание насоса, мощность панелей до 300–400 Вт. Панель по напряжению должна соответствовать батарее (например, 12 В панель на 12 В аккумулятор).
MPPT-контроллеры
Отслеживают точку максимальной мощности панели и преобразуют лишнее напряжение в дополнительный ток. В результате выработка выше на 15–30 %, особенно в холодную погоду и при слабом освещении. Они позволяют подключать панели с высоким напряжением (36, 60, 72 ячейки) и соединять их последовательно, что снижает потери в проводах. MPPT оправдан для систем от 400–500 Вт и выше, а также для сезонных и круглогодичных домов.
Если бюджет ограничен и система маленькая, хватит PWM. Если планируется расширение или мощность превышает полкиловатта, выбирайте MPPT: разница в цене окупится дополнительной выработкой.
Как подобрать контроллер по току и напряжению
Подбор строится на трёх параметрах: напряжение системы, максимальный ток заряда и максимальное входное напряжение от панелей.
- Напряжение батарейного банка — 12, 24 или 48 В. Многие контроллеры определяют его автоматически.
- Ток заряда. Разделите суммарную мощность панелей на напряжение батареи и добавьте запас 20–25 %. Например, 600 Вт при 24 В: 600 / 24 = 25 А, с запасом получаем 30–32 А, то есть контроллер на 40 А.
- Максимальное входное напряжение. Рассчитайте напряжение холостого хода цепочки панелей и прибавьте поправку на мороз: в холода оно заметно выше паспортного. Контроллер должен выдерживать это значение с запасом.
Отдельно проверьте тип поддерживаемых аккумуляторов: AGM, гелевые, GEL, литий-железо-фосфатные (LiFePO4). Профиль заряда должен совпадать с химией батареи или настраиваться вручную.
Схема подключения контроллера
Порядок подключения важен: нарушение последовательности может повредить электронику. Общая схема выглядит так:
- Отключите панели (накройте непрозрачным материалом или выключите автомат).
- Подключите аккумулятор к клеммам контроллера через предохранитель или автомат. Контроллер определит напряжение системы.
- Подключите солнечные панели через отдельный автомат или разъединитель.
- При необходимости подключите нагрузку к выходу контроллера.
Отключение производится в обратном порядке: сначала панели, затем аккумулятор. Подробнее об устройстве цепей читайте в материале о схеме подключения солнечных батарей и сборке системы с аккумулятором.

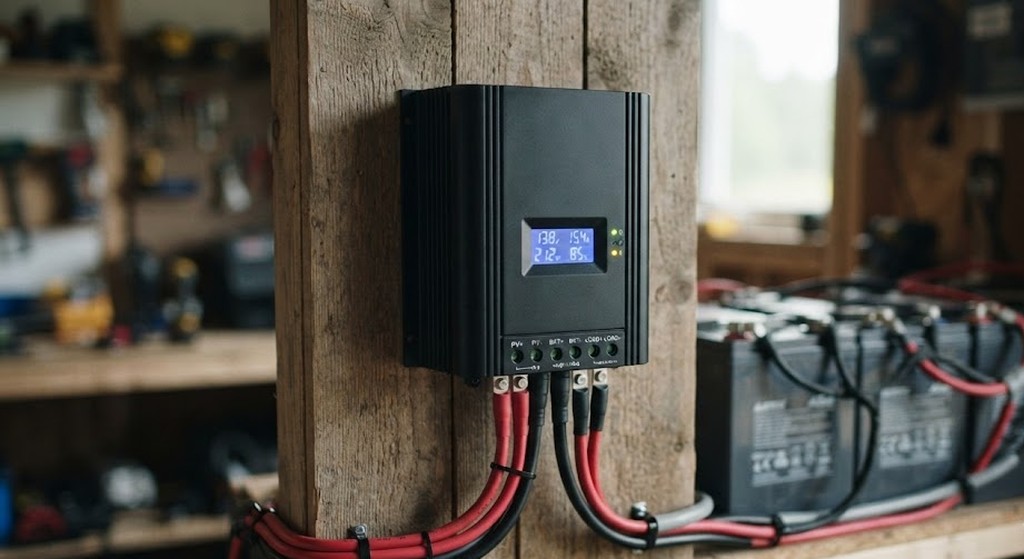

Монтаж: где разместить и как выбрать провода
Контроллер лучше устанавливать как можно ближе к аккумулятору: это сокращает потери на участке с наибольшим током. Место должно быть сухим, проветриваемым и защищённым от прямого солнца. Не размещайте устройство в одном герметичном ящике с свинцовыми аккумуляторами без вентиляции: они выделяют газ.
Сечение кабелей подбирайте по току, а не «на глаз». Ориентиры для медного провода: 10 А — 1,5–2,5 мм², 20 А — 4 мм², 40 А — 6–10 мм², 60 А — 16 мм². Падение напряжения на линии не должно превышать 2–3 %. Используйте качественные клеммы и наконечники, обжатые инструментом, а не скрутки.
Настройка параметров и частые ошибки
После подключения обязательно проверьте настройки. Заводской профиль не всегда подходит к вашему аккумулятору.
- Выберите тип батареи и проверьте напряжения абсорбции и поддержки по паспорту производителя.
- Настройте порог отключения нагрузки при разряде, чтобы сберечь ёмкость.
- Включите температурную компенсацию, если есть датчик: холодная батарея требует более высокого напряжения заряда.
- Установите предохранители с обеих сторон — на панелях и на аккумуляторе.
Типичные ошибки: слишком слабый контроллер без запаса по току, подключение панелей раньше батареи, провода малого сечения, отсутствие защиты и использование автомобильных зарядок вместо специализированного устройства. Ещё одна частая проблема — затенение одной панели в цепочке, которое снижает выработку всей группы.
Контроллер в составе автономной системы
В полноценной автономной станции контроллер работает вместе с инвертором, аккумуляторным банком и системой защиты. Иногда используются гибридные инверторы со встроенным MPPT-контроллером, что упрощает монтаж. Если вы только планируете проект, полезно изучить системы автономного электроснабжения для частного дома, чтобы понять, как контроллер вписывается в общую схему.
Следите за состоянием системы: раз в сезон проверяйте затяжку клемм, чистоту панелей и показания контроллера. Многие модели имеют дисплей или приложение, где видно выработку, напряжение и ток по дням.
Вывод
Солнечный контроллер заряда — небольшое, но критически важное устройство. Для маломощных систем достаточно PWM, для серьёзных установок разумнее взять MPPT. Подбирайте модель по напряжению, току и типу аккумулятора с запасом 20–25 %, соблюдайте порядок подключения, используйте предохранители и провода нужного сечения. Тогда аккумуляторы прослужат долго, а солнечная энергия будет использоваться максимально эффективно.
