Ванная комната — самое сложное помещение для электромонтажа в квартире: высокая влажность, брызги, пар и близость водопроводных труб. Ошибка при выборе места или изделия грозит не только быстрым выходом розетки из строя, но и поражением током. Разберём, как правильно выполнить установку розетки в ванной, где допустимо её расположение и какие расстояния нужно выдержать до воды, раковины и душевой зоны.
Почему в ванной действуют особые требования
Влажный воздух, конденсат и прямые брызги снижают сопротивление изоляции, а мокрая кожа резко повышает опасность тока для человека. Поэтому нормы для помещений с повышенной влажностью строже, чем для жилых комнат: ограничено место монтажа, обязательна защита от утечки тока, а сами изделия должны иметь повышенную степень влагозащиты.
Главные принципы просты: розетка должна находиться как можно дальше от источников воды, быть защищена корпусом и крышкой, а линия — оснащена устройством защитного отключения.
Зоны ванной комнаты и что в них разрешено
Пространство ванной условно делится на четыре зоны в зависимости от близости к воде.
- Зона 0 — внутри самой ванны или поддона душевой кабины. Любые розетки здесь запрещены.
- Зона 1 — пространство над ванной или поддоном до высоты около 2,25 м. Розетки не устанавливают; допускаются только специальные влагозащищённые приборы, например водонагреватель.
- Зона 2 — полоса шириной около 60 см вокруг ванны или душа, а также область вокруг раковины. Розетки тоже не ставят.
- Зона 3 — всё остальное пространство за пределами зоны 2. Именно здесь допускается монтаж розеток при соблюдении условий защиты.
Если комната небольшая и зоны перекрывают почти всё пространство, розетку лучше вынести за дверь, в коридор, а в ванной ограничиться подключением стационарных приборов через защищённые линии.
Безопасные расстояния: где разместить розетку
На практике ориентируются на несколько цифр, которые сочетают требования стандартов и рекомендации электриков:
- не менее 60 см от края ванны, душевого поддона или дверцы душевой кабины по горизонтали;
- не менее 60 см от раковины и смесителя, чтобы брызги не попадали на корпус;
- не менее 10–15 см от угла стены и от оконного или дверного проёма, чтобы хватило места для плотного прилегания плитки и короба;
- на безопасном удалении от труб с водой и радиаторов отопления, не менее 50 см от газовых коммуникаций, если они есть в помещении.
Лучше всего размещать розетку на стене, противоположной ванне, рядом с входной дверью, где вероятность попадания воды минимальна. Подробнее о нормах и нюансах подключения читайте в материале про установку розеток в ванной комнате и нормы безопасности.
Высота установки розетки
Единого обязательного числа для ванной нет, но сложилась удобная и безопасная практика:
- розетка для фена, бритвы и зарядных устройств — на высоте 110–130 см от пола, чтобы рука доставала без усилий, а вода с пола или из таза не достигала корпуса;
- розетка для стиральной машины — на высоте 90–120 см, сбоку от машины, а не за ней, чтобы вилка была доступна;
- минимальная высота от пола — не ниже 20–30 см, а в помещениях, где возможно подтопление, лучше не опускаться ниже 50 см.
Учитывайте будущую плитку: подрозетник желательно располагать по центру плитки или на стыке так, чтобы вырезы были аккуратными и не требовали подрезки мелких фрагментов.
Розетки для стиральной машины, бойлера и фена
Стиральная машина — самый частый потребитель в ванной. Ей нужна отдельная линия с автоматом на 16 А и УЗО либо дифференциальным автоматом. Розетку размещают сбоку от корпуса на расстоянии 20–30 см, чтобы шланги и вода не мешали доступу, и выше возможного уровня разлива.
Водонагреватель обычно подключают через отдельный автомат и розетку с заземлением вне зоны 1 либо напрямую через клеммную коробку. Для фена и электробритвы часто используют специальные розетки-блоки с разделительным трансформатором: они дают гальваническую развязку и повышают безопасность.
Как выбрать розетку и защиту линии
При выборе изделия смотрите на следующие параметры:
- Степень защиты — не ниже IP44, а для мест возможных брызг лучше IP54 и выше.

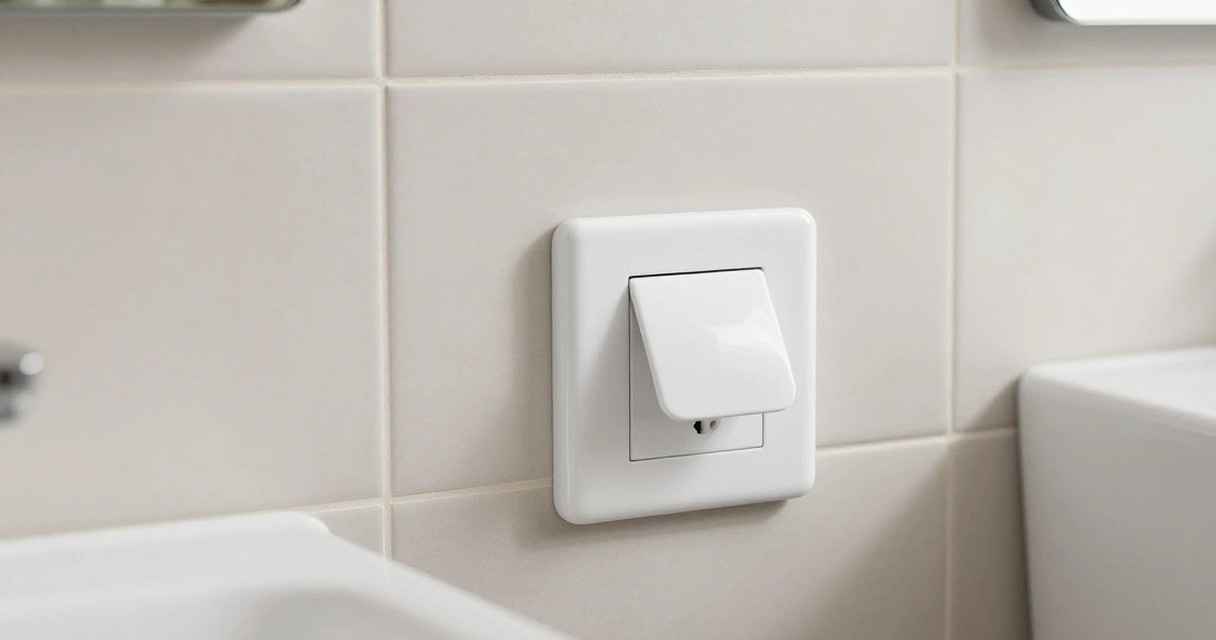

- Крышка — пружинная или защёлкивающаяся, плотно закрывающая гнёзда при извлечённой вилке.
- Заземляющий контакт — обязателен, а сам провод заземления должен быть подключён.
- Защитные шторки — предотвращают попадание предметов и воды в гнёзда.
Линию защищают УЗО или дифавтоматом с током срабатывания 10–30 мА. Кабель — медный с негорючей изоляцией, сечением не менее 2,5 мм² для розеточной группы, с обязательным третьим проводом для заземления. Клеммы и соединения выполняют в герметичных коробках, не скрывая под плиткой без доступа.
Порядок монтажа шаг за шагом
- Обесточьте линию на щитке и проверьте отсутствие напряжения индикатором.
- Разметьте место по уровню с учётом зон, высоты и будущей раскладки плитки.
- Выполните штробу и отверстие под подрозетник. Для кирпича и бетона используют коронку; для основания из листового материала действуют иначе — об этом рассказывает статья про установку розетки и подрозетника в гипсокартоне.
- Проложите кабель в гофре, закрепите подрозетник на гипсовом или цементном растворе, закройте вводы герметиком.
- После отделки подключите фазу, ноль и заземление, зафиксируйте механизм и установите крышку.
- Включите автомат, проверьте работу УЗО кнопкой «Тест» и убедитесь в отсутствии нагрева при нагрузке.
Частые ошибки и практические советы
- Установка обычной розетки без защитной крышки и без заземления — самая распространённая причина проблем.
- Размещение розетки под раковиной или за стиральной машиной, где сложно добраться и легко залить водой.
- Использование удлинителей и тройников в ванной: они не рассчитаны на влажную среду.
- Отсутствие отдельной линии для мощных приборов — перегруз общей группы вызывает перегрев проводки.
- Скрытые соединения под плиткой без доступа для осмотра.
Совет: заранее составьте перечень всех приборов, которые будут стоять в ванной, и учтите их суммарную мощность. Лучше заложить одну-две запасные точки, чем потом переделывать готовый ремонт.
Вывод
Правильная установка розетки в ванной строится на трёх опорах: соблюдении зон и расстояний до воды, выборе влагозащищённого оборудования с заземлением и обязательной защите линии УЗО. Размещайте розетки подальше от ванны и раковины, на разумной высоте и вне зоны возможных брызг. Если сомневаетесь в расчётах или состоянии проводки, доверьте работу квалифицированному электрику — это сэкономит нервы и защитит от серьёзных последствий.
