Ремонт дефектов покрытий промышленных полов

Промышленный пол работает в тяжёлых условиях: нагрузки от погрузчиков, удары, химические реагенты, перепады температур и постоянная влага. Со временем даже качественное покрытие начинает разрушаться. Своевременный ремонт дефектов покрытий промышленных полов позволяет избежать полной замены основания, сократить простои производства и сохранить безопасность персонала. В статье разберём основные виды повреждений, способы диагностики, материалы и технологию восстановления.

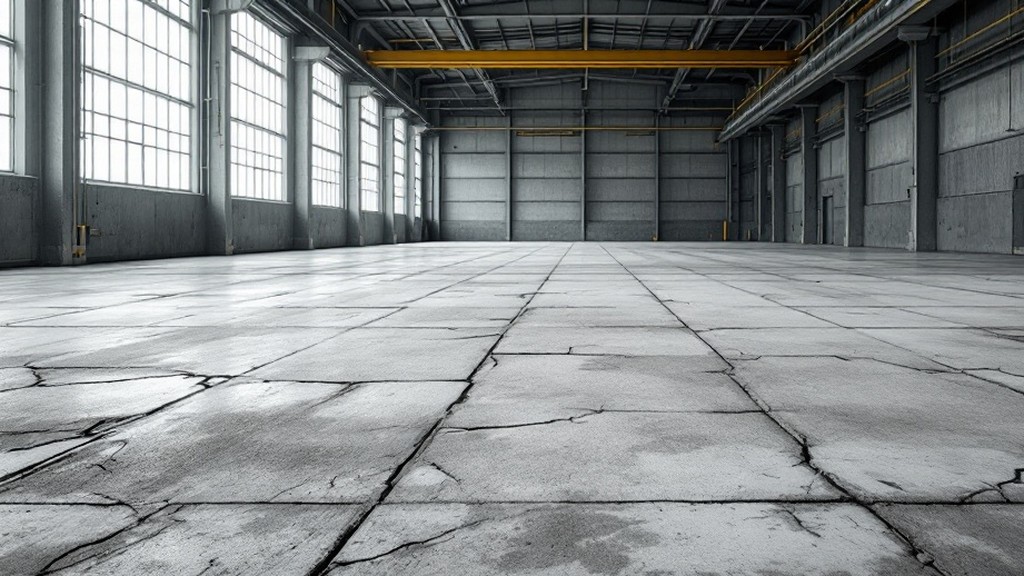

Основные виды дефектов промышленных полов

Прежде чем выбирать способ ремонта, нужно точно определить тип повреждения. Самые распространённые дефекты:

• Трещины — усадочные, температурные, конструкционные; различаются по ширине и глубине раскрытия.
• Выбоины и сколы — локальные разрушения кромок швов и поверхности от ударов и колёс техники.
• Пылеобразование — истирание верхнего слоя бетона, при котором появляется мелкая цементная пыль.
• Шелушение и отслоение — потеря сцепления верхнего слоя или полимерного покрытия с основанием.
• Раковины и каверны — следствие плохого уплотнения бетонной смеси.
• Химическая коррозия — повреждения от кислот, щелочей, масел и растворителей.
• Вздутия и пузыри — характерны для наливных полимерных покрытий при влаге в основании.

Причины появления повреждений

Устранять следствие без понимания причины бессмысленно: дефект вернётся через несколько месяцев. Чаще всего проблемы возникают по следующим причинам:

• нарушение технологии укладки бетона, недостаточный уход в первые дни набора прочности;
• неправильно нарезанные или несвоевременно нарезанные деформационные швы;
• перегрузка, не предусмотренная проектом;
• недостаточная прочность или влажность основания перед нанесением покрытия;
• агрессивная среда, для которой материал не предназначен;
• отсутствие гидроизоляции и капиллярный подъём влаги из грунта.

Диагностика состояния покрытия

Грамотный ремонт начинается с обследования. Оценивают не только видимые повреждения, но и скрытые пустоты, прочность и влажность основания.

Что проверяют

• Прочность бетона — склерометром или методом отрыва со скалыванием.
• Сцепление покрытия — испытанием на отрыв (адгезия).
• Пустоты и отслоения — простукиванием или ультразвуковым методом.
• Влажность — гигрометром или карбидным методом.
• Ровность — трёхметровой рейкой, допуски обычно не более 2–4 мм.

По итогам составляют карту дефектов и определяют объём работ: локальный ремонт, ремонт участками или полное восстановление покрытия.

Ремонт трещин и деформационных швов

Метод зависит от того, «живая» трещина или стабилизировавшаяся. Если края продолжают расходиться, нужна эластичная заделка; если трещина неподвижна — жёсткая.

1. Расшить трещину алмазным диском на глубину 15–25 мм, удалив ослабленный бетон.
2. Очистить борозду пылесосом, обеспылить и обезжирить.
3. Нанести грунтовку для обеспечения адгезии.
4. Заполнить эпоксидным или полиуретановым составом, при необходимости уложить демпферный шнур.
5. Присыпать кварцевым песком свежий состав, если сверху будет наноситься покрытие.

Для глубоких конструкционных трещин применяют инъектирование смолами под давлением. Подробнее о видах трещин и технологиях их устранения читайте в материале о трещинах в железобетонных конструкциях.

Восстановление выбоин, сколов и кромок швов

Для локальных разрушений используют ремонтные составы на цементной или полимерной основе. Принцип один: удалить непрочный материал до плотного основания, сделать вертикальные края, обеспылить и восстановить профиль.

Выбор ремонтного материала

• Полимерцементные смеси — универсальны, подходят для сухих и умеренно нагруженных помещений.
• Эпоксидные растворы — высокая прочность и химстойкость, быстрый набор свойств.
• Полиуретан-цементные составы — для зон с перепадами температур, мойкой и ударными нагрузками.
• Быстротвердеющие составы — позволяют вернуть пол в эксплуатацию за 2–6 часов.

Принципы подготовки и заделки при локальных разрушениях схожи с работами по бетонным стенам, их подробно описывает статья как и чем заделать отверстия в бетоне.

Ремонт при пылении, истирании и отслоении покрытия

Если пол пылит, причина обычно в слабом поверхностном слое. Решение — механическая подготовка: шлифовка алмазными дисками или дробеструйная обработка, затем пропитка упрочняющими составами (литиевыми или силикатными) либо нанесение тонкослойного полимерного покрытия.

При отслоении полимерного слоя поступают иначе:

1. Вырезать и удалить отслоившийся участок до прочного основания.
2. Проверить влажность и при необходимости просушить или нанести влагоизолирующую грунтовку.
3. Зашлифовать границы для плавного перехода.
4. Нанести грунт, ремонтный слой и финишное покрытие в цвет существующего.

Практические советы по ремонту и профилактике

• Планируйте работы на периоды снижения нагрузки или останова, учитывая время отверждения материалов.
• Не экономьте на подготовке: до 80% долговечности ремонта зависит от качества очистки и грунтования.
• Соблюдайте температурные условия и влажность, указанные производителем состава.
• Подбирайте материал под конкретную среду: масла, кислоты, мойка, холод.
• Своевременно обновляйте швы и герметики — через них начинается большая часть разрушений.
• Регулярно осматривайте пол и фиксируйте мелкие дефекты, пока они не разрослись.
• Ограничьте точечные нагрузки: используйте опоры с распределяющими пластинами для стеллажей.

Когда ремонта недостаточно

Если дефекты занимают более 30–40% площади, прочность бетона ниже проектной, а основание постоянно подтапливается, локальные работы будут лишь временной мерой. В таком случае целесообразно устройство нового покрытия по подготовленному основанию, а иногда — частичная замена плиты с восстановлением гидроизоляции.

Вывод

Эффективный ремонт дефектов промышленных полов строится на трёх этапах: точная диагностика, выбор материала под условия эксплуатации и аккуратное соблюдение технологии. Устраняя причину, а не только следствие, вы продлеваете срок службы покрытия, снижаете расходы на обслуживание и обеспечиваете безопасную работу предприятия.
