Установка розетки с заземлением

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток освещения оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

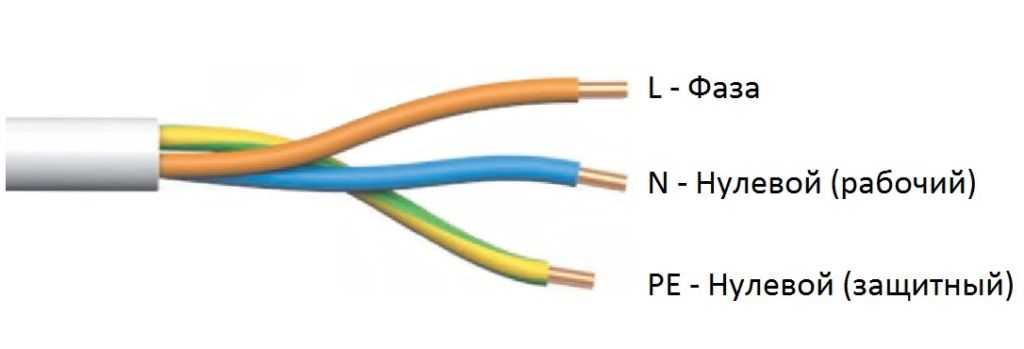

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для проводки под розеточную группу в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

  • По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
  • Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.

  • По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
  • Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Функциональность розетки с заземлением

Чтобы понять, как подключить розетку с заземлением, следует знать ее предназначение и зачем нужно заземление в розетке. Почти все бытовые приборы подлежат заземлению — этого требуют правила по безопасности. Если электрический ток и попадет на прибор, с помощью заземления все напряжение будет моментально отведено в сторону земли, в результате чего сработает защитный автомат.

В современных многоквартирных домах проводники заземления заведены в квартирный щиток и разведены по квартире вместе с фазным и нулевым проводом. Таким образом подключение этих 3-х проводов — это всё что нужно.  Ответить на вопрос о том, как заземлить розетку в квартире для старых домов («хрущевки», «брежневки» и тому подобных) сложнее. Ведь в таком случае, необходимо завести «Землю» в квартиру от подъездного щитка. И далее, если вы захотите сделать все розетки вашей квартиры с заземлением, то необходимо будет полностью заменить проводку в квартире. Альтернативным вариантом может стать проводка, спрятанная в кабель-канал.

Если полный ремонт жилища не входит в ваши планы, но есть намерение подключить стиральную машинку, холодильник или еще что-то на кухне и розетка с заземлением необходима только одна, то можно провести по поверхности стены кабель от щитка до кухни. Такой кабель обязательно должен быть с двойной изоляцией. Например, хорошим выбором может стать провод ПВС. В идеале, провод лучше спрятать в кабель-канал.

На рынке представлен широкий ассортимент розеток с заземлением:

  • Встраиваемые / накладные;
  • С защитой от перегрузки (имеют внутренний предохранитель);
  • С защитой от утечки тока;
  • Универсальные;
  • С молниезащитой;
  • С защитой от перенапряжения;
  • Для очень мощных изделий;
  • С защитой механического типа.

Подбирая изделие важно исходить из типа стены, на которую оно будет устанавливаться

Не рекомендуется покупать розетки с некачественным дешевым корпусом — обратите внимание на корпуса, выполненные из керамики

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

  • Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
  • Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
  • При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
  • Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.

Заземление в частном доме своими руками

Заземление в частном доме своими руками: схемы, устройство, подключение

Контур заземления для частного дома

Схема заземления частного дома

Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов

Заземление газового котла

Устанавливаем самостоятельно

Перед тем как подключить розетку с заземлением, прежде всего, нужно определиться с проводами.

Если к подрозетнику (или по стене к месту установки наружной розетки) подведён стандартный трёхжильный кабель, проблем особых нет. В типовых стандартах чётко прописано, что провод «ноль» всегда должен быть синего или голубого цвета; провод «земля» — жёлто-зелёного. Для «фазы» подбирают провода других ярких окрасок. В случае если провод по цвету определить невозможно или применена нестандартная маркировка, вопрос усложняется.

  • Сначала с помощью отвёртки-тестера находят «фазу». Для этого жало инструмента вставляют в отверстие розетки, а к противоположному концу инструмента прикладывают палец, обеспечивая таким образом внутренний контакт. Если лампочка внутри тестера загорелась – это «фаза».
  • Нулевой провод и заземление различают с помощью прибора, который называется мультиметр. Поворотом ручки выставляется замеряемая сила тока – «свыше 220 вольт». Один контакт прикладывается к «фазе», второй – к нужному проводу. Если прибор покажет силу тока 220 В, — найден «ноль». Если показатель будет намного ниже – это провод заземления.
  • После этого обязательно нужно отключить напряжение на щитке. Провода зачистить (10-12 мм, не больше) и, если есть возможность, залудить концы с помощью паяльника. Это действие обеспечит бо́льшую долговечность их работы. Порядок подключения «фазы» и «нуля» значения не играет.

  • Если розетка находится в цепи, и есть входящие и выходящие провода, то их подсоединяют попарно. Все контакты тщательно закрепляют, но без пережима. Если контакт будет слабым, провода станут перегреваться. Корпус розетки вставляется в подрозетник, надевается и закрепляется крышка.
  • Затем проверяется правильность установки розетки с заземлением. Для этого следует включить напряжение и приложить тестер к контакту «земли». Если лампочка загорится – монтаж выполнен неправильно.

Конструкция и составные элементы

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.

Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.

Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

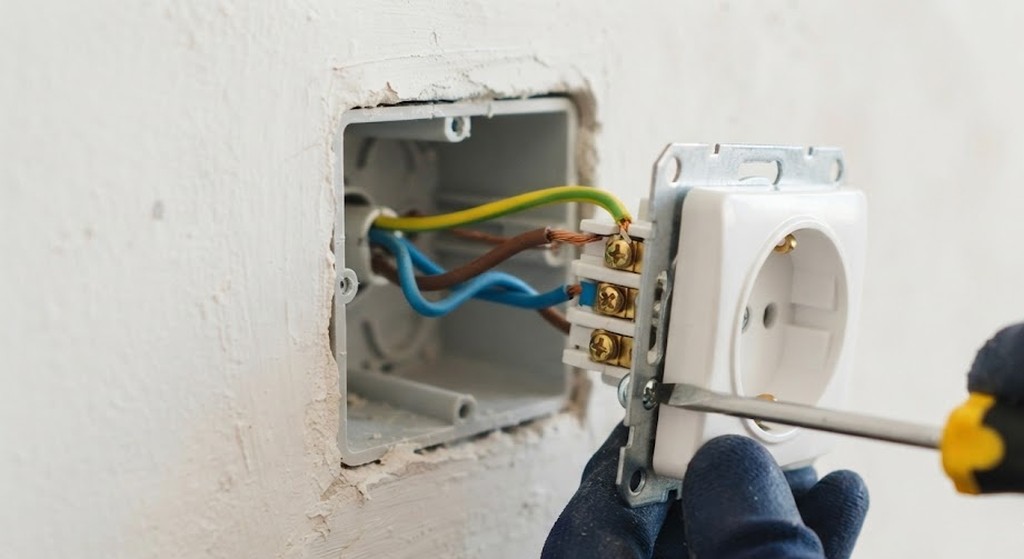

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Заземляющие провода: правила прокладки

Даже если электрически цепи стиральных машин изолированы качественно, наличие заземляющего провода – обязательное требование. Ведь у современных устройств имеются специальные фильтры сети конденсаторногго типа, встроенные в корпус. Используются схемные решения, которые приводят к тому, что происходит разряжение на человека с изначальной мощностью до 110 Вольт. Это происходит, если пользователь прикасается к незаземлённому корпусу.

Отсутствие провода заземления приводит к тому, что владелец дома или квартиры может выполнить работу своими силами, не привлекая специалистов. Тогда будет облегчён процесс подключения техники на соответствующие цепи у электрического щитка.

Нулевая и заземляющая шина составляют электрический щиток, от которого ресурс подаётся конкретным потребителям. Эти компоненты легко выделить визуально, если не нарушено никаких требований при изготовлении.

Евророзетки во французском или немецком стиле становятся элементами подключения. Они будет своеобразными отдельными заземляющими контактами. Главное – чтобы легко осуществлялось подключение к обеим разновидностям розеток.

Как правильно подключить розетку в общежитии, если проводка без заземления?

Добрый день. У меня вопрос по подключению розетки. Общежитие, проводка без заземления. Старая розетка пришла в негодность, решил заменить. И вот что увидел — сверху у меня на розетку идёт провод, оголённый в середине, снизу два провода от соседской розетки.

Я так понял, что соседская розетка была запитана от моей, но странным образом (1). Я разъединил верхний провод на два отдельных (перекусил его) и сделал как на (2), на выходе 220. Но мучает вопрос, не ошибся ли, разрезав этот верхний.

В любом случае, тогда непонятно, как оно вообще работало до замены.

До этого в общем коридоре был где-то потерян ноль и постоянно перегорали лампочки.

По индикаторной отвёртке один светится как фаза, второй нет. Других проводов подключиться нет.

Спасибо. (фото прилагаю ниже)

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

  • использования провода зануления;
  • заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

Неправильное подключение — на что обратить внимание?

При подключении розеток с заземлением основной ошибкой является их установка на проводку, имеющую две жилы. Нейтральный провод — как заземление. Опасность для жизни представляет установка к клемме заземления перемычки от нейтрали.

Это нельзя делать по следующим причинам:

  • при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности приборов, при этом розетка будет казаться безопасной;
  • в этой системе каждая жила имеет одинаковый цвет, из-за чего фаза и нейтраль могут быть перепутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.

Во время подключения розеток с заземлением в качестве последнего нельзя использовать отопительные и водопроводные трубы. Это обусловлено тем, что если соседи решат заменить металлические коммуникации пластиковыми, то возникнет разрыв, из-за чего образуются блуждающие токи, способствующие появлению электротравм.

Как заземлить двойную розетку

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.


прокладка заземляющего провода при подключении нескольких розеток

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля. Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей.

Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления. Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Необходимость заземления

При двух проводах, один из которых «фаза», второй «ноль», действует расчёт на то, что при скачке напряжения либо расплавится плавкий предохранитель, установленный отдельно или в самом электроприборе, либо выбьет автомат в квартирном щитке. Это достаточно надёжная система, однако иногда она даёт сбои. Когда её задумывали, дома и квартиры не были так насыщены электробытовой техникой, тем более мощной.

Конструкция таких устройств (а они бывают разными) направлена на предотвращение любых проблем, связанных со скачками напряжения. При включении вилки электроприбора, сначала подключается контур заземления, и уже потом «фаза» с «нулём». И даже если в этот момент поставщик электроэнергии подаёт в сеть повышенное напряжение, ваше электрооборудование и вы сами от этого не пострадаете.

Сейчас существуют такие приборы, которые просто опасно включать в сеть без заземления.

К ним, в первую очередь, относятся устройства с металлическим корпусом:

  • электрические варочные поверхности;
  • плиты и электродуховки;
  • мультиварки;
  • микроволновые печи и др.

Особенную опасность представляют энергоёмкие устройства, в процессе работы контактирующие с водой: стиральные и посудомоечные машины, электробойлеры. Их вообще рекомендуют подключать к квартирному щитку отдельным проводом, естественно, заземлённым.

Некоторые производители электробытовой техники указывают в условиях продажи товара, что гарантийный ремонт не будет осуществляться, если прибор был подключен к сети без заземления. Приборы, для которых заземление обязательно, узнать легко: они снабжены соответствующими штекерами (вилками).

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Когда запрещено подключать заземление к розеткам

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного. То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается, и он выглядит обесточенным, то есть безопасным.

Во-вторых, жилы проводов в щитке в старых зданиях с двухпроводкой как правило не отличаются по цвету. В связи с чем любой специалист по электрооборудованию, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? В этом случае при подключении просто задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У  жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку,  в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

 Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

Как выполнить подключение розетки с заземлением

Теперь, когда необходимость использования заземляющих контактов осознана, разберемся, как подключить розетку с заземлением. Для этого электропроводка должна быть не двух-, а трехпроводной. Если вы хотите поменять розетки во всей квартире – замены электропроводки не избежать. Рекомендуется при этом установить на вводе в квартиру или дом распределительный щиток с автоматическими выключателями и шинками для подключения рабочих и защитных проводников. Перед тем, как установить розетку с заземлением, нужно кое-что знать о расцветке проводов. Жилы кабелей имеют цвета, указывающие на их назначение. Синий (голубой) цвет используется для проводников N, желто-зеленый – РЕ, белый, черный или коричневый используется для фазных проводников. Использование их для другого назначения запрещено.Фазный и нулевой рабочий проводники подключаются к силовым контактам розетки в любом порядке. Проводник РЕ обязательно подключается к ее заземляющим контактам. Менять все розетки на розетки с заземлением совсем не обязательно. В некоторых местах можно оставить обычные. Но проводка к ним все равно должна иметь три жилы. Не используемую жилу РЕ нужно заизолировать и уложить внутри розеточной коробки, ее нельзя отрезать. Впоследствии может понадобиться как подключить розетку с заземлением, так и использовать жилу РЕ для подключения кабеля к другой розетке шлейфом. Кабель от квартирного щитка до подъездного тоже должен быть трехжильным. В цепях нулевых защитных проводников не должно быть никаких коммутационных элементов. Нулевой рабочий проводник подключается в подъездном щитке на место, где был подключен совмещенный, а нулевой защитный – к корпусу щитка. Неплохо было бы перед этим узнать, насколько надежно заземлен этот корпус. Подключение к нулевой шине подъездного щитка может добавить проблем: к ней идет проводник PEN, и существует вероятность его обрыва. В случае для частного дома проводники РЕ во вводном щитке необходимо соединить с контуром заземления дома. Если такого контура нет, его нужно выполнить, это не очень сложно. Есть бюджетный вариант, не требующий замены всей проводки. Если вы всего лишь хотите обезопасить стиральную машину или бойлер, то проложите от них к распределительному подъездному щитку трехжильный кабель. Тем более, что так написано в их инструкции по подключению и этого требуют правила. В месте их подключения нужно установить розетки с заземляющими контактами. Нельзя после замены проводки и подключения заземляющих контактов розеток оставлять неподключенной общую шину заземления. До ее подключения к контуру заземления все заземляющие контакты придется отключить. Иначе при повреждении одного электроприбора вы получите опасный для жизни потенциал на всех корпусах.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Классификация розеток с заземлением

  1. Изделия принято классифицировать по следующим факторам:
  2. способу установки (скрытый, наружный, в кабель-канал);
  3. месту установки (внутри помещении, снаружи здания);
  4. количеству подключаемых потребителей (одиночные, многоместные);
  5. виду и расположению заземляющего контакта (штырек, отверстия с боковыми прорезями, выпирающиеся металлические детали);
  6. выполняемым функциям (с защитой от утечки, перегрузки, перенапряжения, молние- и механической защитой, с разъемами для разных типов вилок, для мощных приборов).

Кроме того, изделие может быть в комбинации с выключателем.

Рейтинг
