Вытяжка для ванной и туалета: тонкости создания проекта и нюансы обустройства системы

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

  • осевыми – движение воздуха происходит вдоль оси электродвигателя;
  • радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
  • центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении.

Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там.

Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

  1. Снять вентиляционную решетку.
  2. Очистить воздуховод от пыли и грязи.
  3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
  4. Подключить к этому устройству электропроводку.
  5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

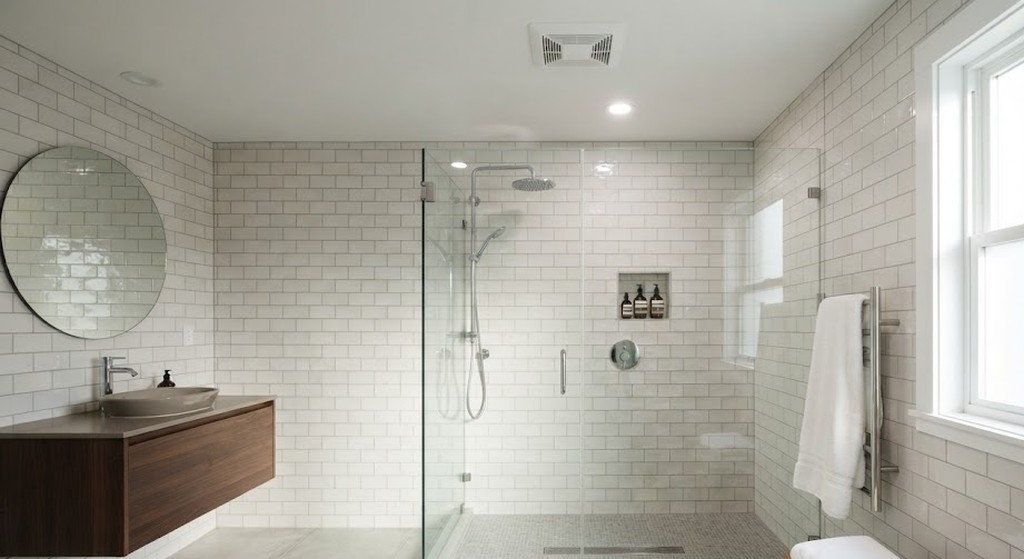

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Сделать продухи в готовом фундаменте

Продухи в готовом фундаменте. Дом 6 на 9, из бруса. Ленточный фундамент 40 см толщина, высота цоколя порядка 25 см. Сделано было всего 4 продуха, по 2 с противоположной стороны, стены, которой равны 6 метров. Диаметр продухов 10 см. Появился запах, снизу чернового пола летом влажные.

Посоветуйте, сколько продухов, и с какой стороны вырезать алмазной резкой. Какой диаметр продухов можно вырезать, не ослабят ли новые отверстия фундамент, что может случиться, если случайно будет перерезана арматура фундамента.

P.S. Фундамент мешали лопатами, после первого года он лопнул, укреплен по периметру арматурой и пояс нового бетона 10 см. Итого, толщина фундамента около 50 см. Спасибо за совет.

Александр, Химки.

Привет, Александр из Химок!

Не знаю, как там на счет алмазной резки, обычно для проделывания отверстий в уже готовом фундаменте используют мощный перфоратор со скальпелем или буром надлежащей длины. Такой перфоратор не всякий здоровяк удержит в руках при работе. Поэтому иногда приходится делать долбежку вдвоем. И стараться не попадать при этом на арматуру, иначе руки все отобьешь. То есть добравшись до арматуры, резать ее диском по металлу.

Работа не из приятных.

А так, на 6 метров погонных фундамента положено не менее двух отверстий-продухов диаметром 15 сантиметров. То есть на дом размером 6 * 6 метров продухов должно быть не менее 8 штук, по два на каждую стену.

В вашем случае на 6 метров тоже два, а на 9 метров уже три продуха. Всего 10 штук.

От угла дома отступают примерно полметра и делают продух. Лучше, когда противоположные продухи делаются на разных высотах, но у вас этого не получится, цоколь высотой 25 сантиметров очень мал. По классике высота цоколя должна быть от полуметра и до метра.

Так что повозиться вам придется. Вдвоем при наличии мощного перфоратора за неделю можете управиться. Не всегда болгаркой можно добраться до арматуры при толщине фундамента в полметра. И лучше резать ее сварочными электродами (если позволяет электропроводка).

Не думаю, что продухи сильно ослабят ваш фундамент.

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме ремонта фундаментов домов:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Задать вопрос Семенычу (автору материалов)

Ремонт квартир в Москве и подмосковье

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Преимущества механической вентсистемы

Современные условия городского жилья все чаще вынуждают устанавливать принудительное вентилирование санузла. У этого есть перечень плюсов:

  • своевременное удаление избытка влаги, тепла вместе с отработанным воздухом;
  • возможность регулирования времени, цикличности проветривания при помощи дополнительных опций механического оборудования;
  • смена воздушных масс независимо от температуры воздуха и времени года;
  • бюджетная стоимость многих средств принудительного побуждения;
  • возможность регулировки воздухообмена не только в санузле, но кухне;
  • в помещении санузла нормализуется температурно-влажностный баланс, плесень не появляется вновь после ее удаления;
  • сохранность мебели, металлических деталей на долгое время;
  • конденсат не остается на стенах, потолке, других поверхностях.

Советы и рекомендации

При строительстве частных домов некоторые владельцы пренебрегают установкой качественной системы вентиляции, так как это влечет за собой дополнительные финансовые расходы. Некоторые люди считают, что открытые окна и работающий кондиционер сделает условия нахождения в доме комфортными.

Важные моменты:

  • установка кондиционера не решит все проблему свежего воздуха, так как не создает его круговорота. Устройство лишь временно изменяет показатели воздуха;
  • одного вытяжного вентилятора недостаточно для хорошего проветривания дома. В любом помещении должен обязательно быть приток воздуха. Если же это не происходит и специальные нагнетающие воздух приборы не установлены, а материалы, использованные при строительстве дома не имеют пор и микротрещин, то при включении вытяжки в помещении воздухооборот полностью остановится. Это объясняется тем, что при отсутствии притока воздуха в комнате установится давление, препятствующее прохождению воздушных потоков к вентилятору;
  • проветривание путем открытия окон и дверей лишь на время улучшает микроклимат помещения;
  • вентиляция может быть установлена в местах, не доступным человеческому глазу, а поэтому не портит дизайн помещения.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни

Вентиляторы

Принудительная вентиляция в ванной и туалете организуется при помощи вентиляторов. Среди них различают:

Осевые. Представляют собой ось электродвигателя, на которой размещено колесо с консольными лопастями. Механизм установлен в цилиндрическом корпусе. При запуске мотора ось начинает вращаться, а вместе с ней приходят в движение лопасти. Воздух движется в осевом направлении внутрь вентиляционного канала.Характеризуются производительной мощностью в 100 м³/ч и выше. напорная сила невысока, показатель уровня рабочего шума около 30-50 дБ.
Довольно популярны из-за приемлемой стоимости, простоты монтажа. Устанавливаются непосредственно внутрь вентиляционного проема, куда необходимо подвести электрический кабель.

Центробежные. Устанавливаются внутри вентиляционного канала, обладают высокими показателями производительности, низким уровнем шума во время работы. Удобны в монтаже и дальнейшей эксплуатации.Могут быть прямоугольной формы или круглой. Монтируются под потолком и закрываются гипсокартонной, подвесной потолочной конструкцией. В комплект к данным вентилятором подойдут жесткие или полужесткие воздуховоды.

Радиальные. Механизм представляет собой спиральный кожух с лопаточным колесом внутри. При вращении колеса воздух захватывается лопатками, подается радиально, к периферии. Там происходит его сжатие и перемещение в спиральный кожух, откуда он попадает в нагнетательное отверстие.Бывают радиальные устройства одностороннего и двустороннего всасывания, лопатки которых загнуты вперед или назад. Отличаются более тихой работой, а механизмы с загнутыми назад лопатками экономят до 20% электроэнергии.

Виды вентиляции

По способу организации вентиляция делится на:

  • Естественную. Организуется натуральным способом через неплотности, зазоры дверных, оконных проемов, открытые форточки, створки и вытяжной канал. Основывается на природных законах воздухообмена, когда приточный холодный воздухопоток вытесняет теплый отработанный через вентиляционное отверстие. Организованная естественная вентиляция называется аэрацией.
  • Принудительную. Отличается оснащением механическими средствами побуждения воздухообменного процесса. Внутри вентиляционных каналов размещаются вентиляторы, которые работают на приток и удаление воздушных масс из помещения. При этом температурная разница не важна, воздух меняется механически с заданной периодичностью.

По направлению движения потока:

  • Приточная. Поступление свежего прохладного воздуха внутрь помещений. Может быть как естественной, так и принудительной. При аэрации устанавливаются стеновые, оконные проветриватели.
  • Вытяжная. Отведение воздуха из помещения через вентиляционные каналы. Также может быть естественной и механической.
  • Приточно-вытяжная. Организовано движение воздушных масс сразу в двух направлениях – приток и вытяжка. Наиболее популярны аэрация и механический способ.
  • Смешанная. Использование приточной или вытяжной вентиляции механического побуждения, в то время, как другой канал подает/удаляет воздух естественным способом. Предпочтительнее устанавливать механическую вытяжку, тогда в помещении образуется область разреженного давления, в которую приточный поток будет затягиваться самостоятельно.

Выбор модели

виды принудительной вентиляции

Основа принудительной системы вентиляции – вентилятор. Именно его выбирают, исходя из сделанных расчетов. На рынке этот прибор представлен тремя моделями:

  • центробежный;
  • осевой;
  • канальный.

Первые, они же улитки, используют в основном на промышленных объектах. Вторые в качестве вытяжек в квартирах и домах. Третьи получили свое название, потому что монтируются прямо в воздуховод.

То есть вторую категорию можно считать бытовой. И здесь также есть классификация: оконные и потолочные. Первые устанавливают и в вентканалах.

Есть группа вентиляторов, которые стоят обособленно. Это высокотемпературные модели. Они дороже остальных. Место их использования – бани, сауны, котельные, каминные комнаты. Отличительная характеристика – выдерживают температуру до +180С.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В.

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.

Как подобрать вентилятор

Побуждающий механизм для принудительной вентиляции в ванной следует выбирать по следующим критериям:

  • необходимая производительная мощность, которая определяется объемом вентилируемого помещения или их совокупности;
  • предполагаемое месторасположение механической вытяжки в системе вентилирования;
  • степень воздействия влаги на электрический механизм;
  • наличие или отсутствие воздуховодов, подвесного потолка и т.д.;
  • подведение электрического кабеля;
  • дополнительные опции, которые предполагается устанавливать;
  • уровень шума механизма в рабочем режиме;
  • параметры вентиляционного проема, канала, внутри которых будет размещаться вытяжка;
  • уровень энергопотребления.
