Стропильная система односкатной крыши: правила устройства и разбор типовых вариантов

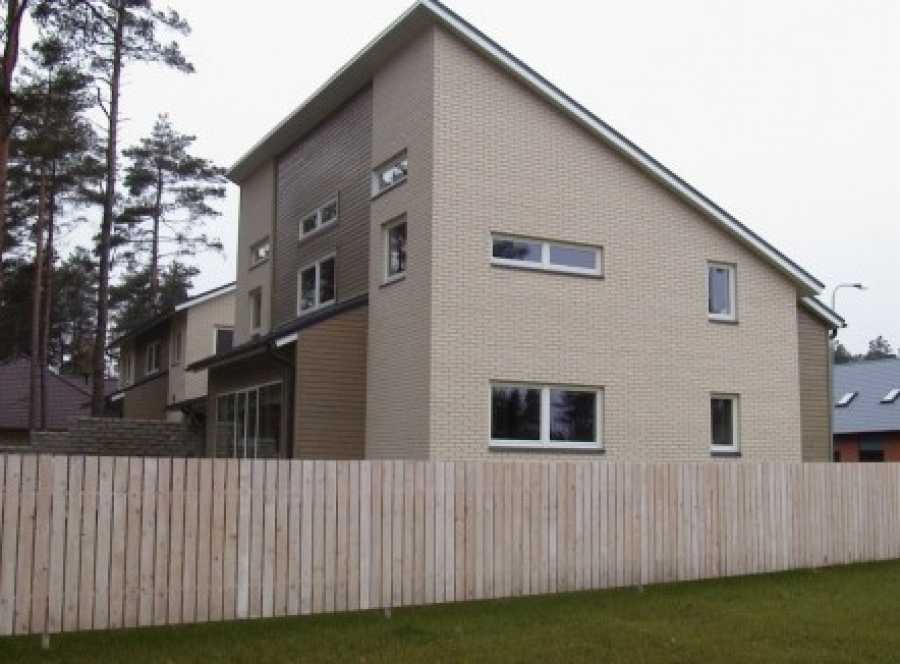

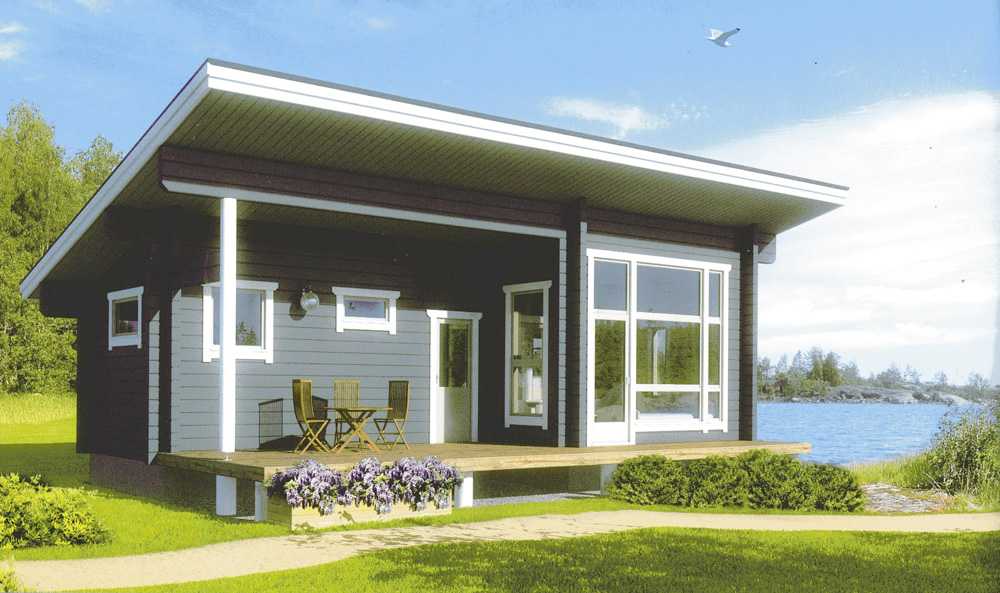

Односкатная крыша — один из самых простых и экономичных вариантов кровли для дома, гаража, хозяйственной постройки или пристройки. Её конструкция проще, чем у двускатной или вальмовой, а расход материалов заметно ниже. Однако простота обманчива: ошибки в стропильной системе односкатной крыши приводят к прогибам, протечкам и преждевременному износу покрытия. В статье разберём правила устройства, подходящие схемы и частые ошибки при монтаже.

Из чего состоит стропильная система односкатной крыши

Основу конструкции составляют несколько элементов, каждый из которых отвечает за свою задачу:

• Мауэрлат — брус, который укладывается по верху стен и равномерно распределяет нагрузку от стропил;
• Стропильные ноги — наклонные балки, принимающие вес кровельного пирога, снега и ветровое давление;
• Подкосы и стойки — вспомогательные элементы, уменьшающие пролёт стропил;
• Затяжки и ригели — гасят распорные усилия;
• Обрешётка или контробрешётка — основание под кровельное покрытие;
• Гидро- и пароизоляция — защита утеплителя и древесины от влаги.

Главная особенность односкатной системы: стропила опираются на две стены разной высоты либо на стены одинаковой высоты, но с разным уровнем опорных элементов. Благодаря этому нужный уклон создаётся уже на этапе возведения коробки.

Выбор угла наклона: от чего он зависит

Уклон определяет всё: нагрузку на стропила, выбор кровельного материала и долговечность кровли. Слишком пологая крыша плохо справляется со снегом, слишком крутая — сильнее парусит под ветром и требует больше материала.

Ориентировочные значения для типовых покрытий:

• Профнастил и металлочерепица — от 10–15 градусов, при меньшем уклоне нужна герметизация стыков;
• Мягкая кровля (битумная черепица) — от 12–15 градусов, с обязательным сплошным основанием;
• Рулонные наплавляемые материалы — от 3 до 10 градусов;
• Фальцевая кровля — от 8–10 градусов;
• Керамическая и цементно-песчаная черепица — от 22 градусов, но для односкатной крыши используется редко из-за веса.

В регионах с обильными снегопадами лучше выбирать уклон от 25–30 градусов, чтобы снег не задерживался. В ветреной местности угол, наоборот, стараются делать умеренным.

Нагрузки и расчёт сечения стропил

Перед выбором пиломатериала нужно определить суммарную нагрузку на кровлю. Она складывается из постоянной и временных составляющих:

• собственный вес кровельного пирога (покрытие, обрешётка, утеплитель, изоляция);
• снеговая нагрузка, зависящая от региона строительства;
• ветровая нагрузка, зависящая от высоты здания и открытости местности;
• эксплуатационная нагрузка — вес человека при обслуживании кровли.

Для частных построек чаще всего применяют доску или брус хвойных пород с влажностью не выше 18–20%. Ориентировочные сечения при шаге 600–1000 мм:

• пролёт до 3 м — доска 50×150 мм;
• пролёт 3–4 м — доска 50×175 или 50×200 мм;
• пролёт 4–5 м — брус 75×200 мм либо сдвоенные доски;
• пролёт свыше 5 м — требуется промежуточная опора или фермы.

Эти значения справочные. Для ответственных объектов и больших пролётов расчёт лучше доверить проектировщику.

Шаг стропил и обрешётка

Шаг стропил обычно составляет от 600 до 1200 мм. Его выбирают с учётом сечения бруса, нагрузки и ширины утеплителя. Если планируется минераловатный утеплитель в плитах шириной 600 или 1200 мм, удобно подогнать шаг под его размер, чтобы сократить количество отходов и мостиков холода.

Обрешётка зависит от покрытия:

• под металлочерепицу и профнастил — разреженная, шаг подбирается по рекомендациям производителя;
• под мягкую кровлю — сплошная из влагостойкой фанеры или обрезной доски;
• под фальц — сплошная с вентиляционным зазором.

Обязательно формируется контробрешётка толщиной не менее 25–50 мм: она создаёт вентиляционный канал и отводит конденсат.

Типовые схемы стропильной системы

Выбор схемы определяется шириной здания и способом опирания.

Наслонные стропила

Самый распространённый вариант для пролётов до 6 м. Стропильные ноги опираются на мауэрлат нижней и верхней стен. При пролёте до 4,5 м обходятся без дополнительных опор, при большем добавляют подкосы или стойки на внутреннюю несущую стену или прогон.

Схема с подкосами

Подкос устанавливается под углом не менее 45 градусов и опирается на лежень внутренней стены. Он уменьшает расчётный пролёт и позволяет взять доску меньшего сечения. Это удобно для зданий шириной 6–9 м.

Схема со стойкой и прогоном

Если внутри здания есть несущая стена или колонны, на них опирается прогон, а стропила ложатся на него. Такая конструкция надёжна и позволяет перекрывать значительные пролёты.

Фермы

Для широких построек — мастерских, гаражей, навесов — применяют треугольные или трапециевидные фермы заводского изготовления. Они лёгкие, точные по геометрии и быстро монтируются, но требуют подъёмной техники.

Крыша на стенах разной высоты

Когда стены возводят разной высоты, стропила кладут на мауэрлат, и уклон получается автоматически. Это самый простой способ для каркасных и блочных домов. Если же стены одинаковые, на одной из них монтируют ряд стоек и прогон.

Крепление элементов и защита древесины

Надёжность системы зависит не только от сечений, но и от узлов. Рекомендации по креплению:

• мауэрлат крепят к стене анкерными шпильками диаметром 10–12 мм с шагом около 1–1,5 м;

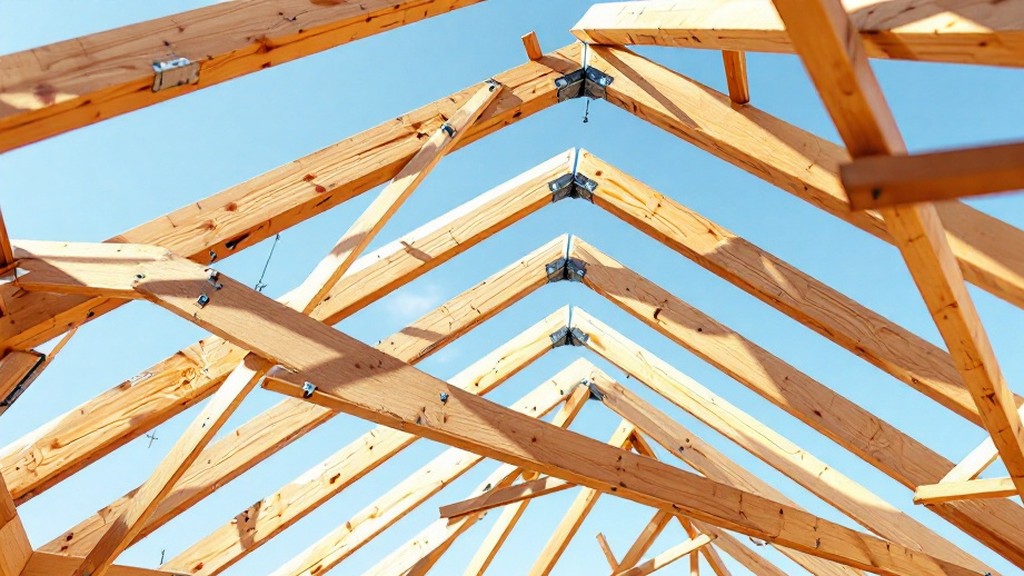

• стропила фиксируют к мауэрлату металлическими уголками, перфорированными пластинами или врубкой с подпоркой;
• для компенсации усадки деревянных домов применяют скользящие опоры;
• под мауэрлат на бетон или кирпич обязательно укладывают слой гидроизоляции;
• все деревянные детали обрабатывают антисептиком и антипиреном.

Свесы выпускают на 400–600 мм, чтобы защитить стены от дождя. Для этого стропила либо удлиняют, либо наращивают «кобылками».

Типичные ошибки и практические советы

1. Сырая древесина. При высыхании она ведёт, трескается и ослабляет узлы. Берите материал камерной сушки.
2. Занижение сечения. Экономия на доске оборачивается прогибом через несколько зим.
3. Отсутствие вентиляции. Без зазора под кровлей утеплитель намокает, а древесина гниёт. Предусматривайте приток воздуха в нижней части и выход у конька.
4. Слабое крепление к стенам. Ветер создаёт отрывающую нагрузку, особенно при больших свесах.
5. Игнорирование гидроизоляции. Контакт дерева с влажным бетоном быстро портит мауэрлат.
6. Нет диагональных связей. Без них система может «завалиться» в плоскости ската. Добавляйте раскосы и ветровые связи.

Перед монтажом проверьте геометрию стен: допустимое отклонение по высоте мауэрлата — несколько миллиметров на всю длину. Сначала устанавливают крайние стропила, натягивают между ними шнур и по нему выравнивают остальные.

Вывод

Стропильная система односкатной крыши проста по замыслу, но требует аккуратного подхода: корректного уклона, правильно подобранного сечения, надёжных узлов и вентиляции. Определите нагрузки, выберите подходящую схему под ширину здания и не экономьте на качестве древесины и крепежа. Тогда кровля прослужит десятилетия без ремонта и доставит минимум хлопот при эксплуатации.
