Муфельная печь для обжига керамики своими руками

Сам термин «муфельная печь» для большинства людей ни о чем не говорит. Нет, это не очередная разновидность отопительных приборов, позволяющих сэкономить на топливе. Это прибор, предназначенный для обжига керамических изделий, выплавки металлов, купелирования, создания монокристаллов и т.д. В медицине используются для обеззараживания инструментов.

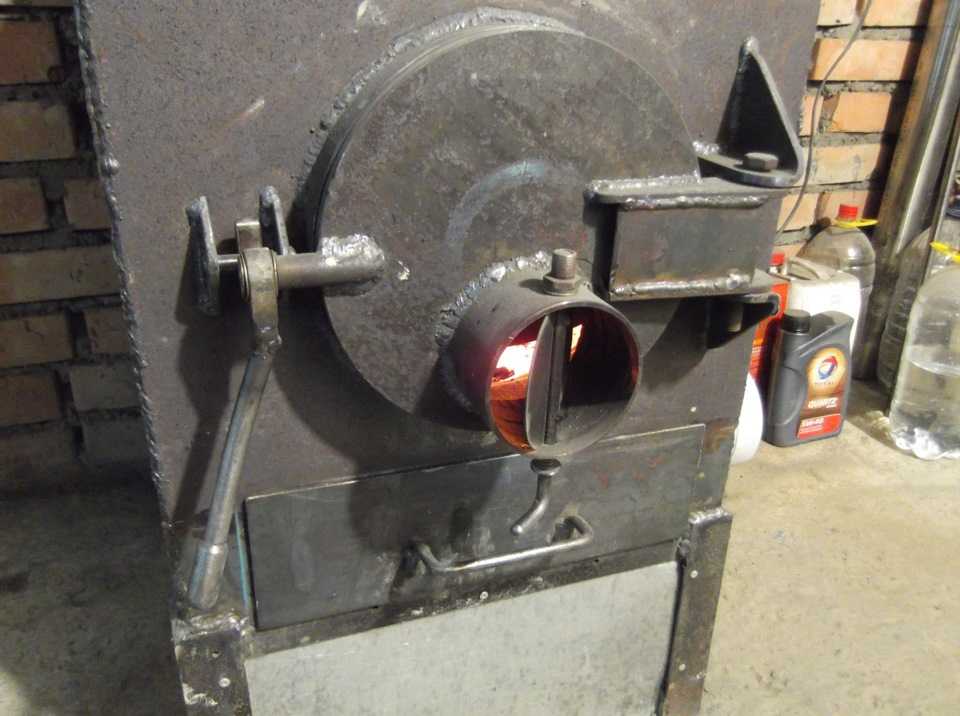

Фото 1 Муфельная печь для обжига

Несмотря на компактные размеры, бытовой агрегат обойдется в 35-48 тысяч рублей, что довольно дорого для изготовления hand-made и керамики. Поэтому многие и занимаются поисками, как сделать муфельную печь своими руками. Предлагаем вооружиться рядом инструментов, вспомнить школьный курс физики по термодинамике и приступить к изготовлению.

Делаем печь для гаража или дачи

Практичная печь длительного горения на опилках для гаража или дачи.

Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов

Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов

  • металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
  • лист стали;
  • швеллера;
  • труба, диаметром до 200 мм и длиной до 2,5 м;
  • труба, диаметром до 100 мм;
  • сварка;
  • автоген;
  • ножовка по металлу;
  • строительный уровень.

Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.

Самодельная печь из бочки, так называемая «Бубафоня».

Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.

Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.

Недостатки печей длительного горения:

  • низкий КПД (до 70%);
  • необходимость в постоянном контроле;
  • недолговечность.

Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.

О том, какие преимущества имеют керамические обогреватели для квартиры вы узнаете в этой статье.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно

Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Создание корпуса муфельной печи

Корпус муфельной печи можно создать самому или же воспользоваться заготовками. В качестве заготовки можно использовать старую духовку, электрическую печь или прямого нагрева, холодильник, стиральную машину. Также обязательно стоит учесть, что необходимо удалить все детали из пластика, так как они не приспособлены к высоким температурам.

Корпус можно создать своими руками. Для этого подойдет листовой металл. Следует выбирать материал, толщина которого более двух миллиметров. Из него следует сделать прямоугольную коробку при помощи сварочного аппарата.

Для создания корпуса подойдет листовой металл

Если вы хотите сконструировать цилиндрическую муфельную печь, стоит изогнуть металл в радиус и заварить шов.

Чтобы защитить металл от коррозии, желательно покрыть печь специальной огнеупорной краской. Улучшит свойства печи специальный термоизоляционный слой. Он служит для уменьшения теплопотерь, тем самым увеличивая жар в камере. Для термоизоляционного слоя можно использовать базальтовую вату, а также перлит.

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Строительные нормативы

Выбор и монтаж экономайзера должен осуществляться при соблюдении требований действующих нормативов, в частности:

  • СНиПа 23-01-99 “Строительной климатологии”.
  • СНиПа 41-01-2003 “Отопление, вентиляция и кондиционирование”.
  • СНиПа 42-01-2002 “Газораспределительные системы”.
  • СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
  • ППБ 01-03 «Правила пожарной безопасности в Российской Федерации», а также других действующих документов, регламентирующих монтаж и эксплуатацию дымоходов конвекторного типа в обустраиваемом типе строений.

Процесс изготовления печки из газового баллона (Вариант

Если в вашем хозяйстве был замечен бесхозный баллон, а применить его особо некуда, тем не менее, средство обогрева ой как необходимо, то немного «поколдовав», баллон можно превратить в печку. Печка это будет вроде буржуйки, с ровным дымоходом и без развитой площади на стенках, как у бренерана. Это значит, что КПД у печки не рослое, но это вполне удачный вариант для небольшого дачного домика или для применения в гараже. По крайней мере затраты на такую печку минимальны, а изготовление не столь проблематично, в чем вы собственно сообщая сейчас и убедитесь. Итак, берем баллон и избавляемся, прежде итого, от взрывоопасных газов. Лучше всего открутить клапан газовым ключом, а после залить баллон водой. После воду можно слить и приступить к механической обработке баллона. Вырезаем с одного торца дыра под дверку. Дверку лучше предварительно приобрести на рынке (в магазине), чтобы ведать под какой размер резать баллон. Теперь с противоположной стороны необходимо выполнить дыра под дымоход или проще говоря под трубу. Для того, чтобы хоть немножко сдержать тепло, после того как печь протопиться, необходимо ввести заслонку. Такую заслонку тоже нет смысла делать самому, несложнее пробрести ее в торговых структурах. Итак, в противоположном от дверке торце вырезаем дыра под заслонку в трубе. Так как форма – круг, лучше всего будет первоначально просверлить дыра под установку лобзика, а далее используя специальное полотно для металла, выпилить этот самый сферы из торца баллона. Привариваем дверку. Если дверка из чугуна, то металлы рпедварительно необходимо прогреть. В прогретом состоянии высокоуглеродистые сплавы можно варить обыкновенным сварочным аппаратом. Теперь можно приварить и трубу с заслонкой. Сейчас осталось совсем немного. Первоначально надо подумать над тем, что печка должна стоять над опорной поверхностью. Лучше итого это реализовать с помощью стержней, приварив ей ножки. Чтобы дрова лучше разгорались, а также, чтобы пепел и угольки не помешивали процессу горения, необходимо предусмотреть щели, через которые продовольствие горения высыпались бы из камеры сжигания дров. Под эти щели необходимо поставить поддон, в какой и будет ссыпаться пепел. Теперь осталось установить трубу дымоход, соединив колена между собой, благо сейчас это не проблема. Фитинги для дымоход продаются самых различных размеров и форм. После уже можно приступить и к непосредственному процессу эксплуатации. Как мы уже произнесли, теплоемкость этой печки не сравниться с «русской» печкой, однако ее преимущества это небольшие габариты, быстрый прогрев и возможность сделать ее из газового баллона без особых проблем, своими руками.

Плюсы и минусы индивидуального газового отопления

Обратите внимание на то, что качества прибора, равно как и длительность его успешной эксплуатации, напрямую зависят от цены газового конвектора. Можно ли купить дешевый агрегат и подключить его в доме? Да, но имейте в виду, что недорогая модель прослужит вам не более года

При этом  вряд ли удастся отремонтировать подобный конвектор, если он выйдет из строя.

Рассмотрим преимущества газовых отопительных приборов, исходя из того, что вы не стали экономить при покупке и приобрели качественный агрегат.

Плюсы газовых конвекторов:

  • помещение нагревается быстро,
  • экономичное использование топлива,
  • прибор можно легко установить в помещении самостоятельно,
  • демократичная цена,
  • газовый конвектор не нуждается в монтаже системы отопления,
  • не уничтожает кислород в помещении,
  • нагреватель можно монтировать к газовому баллону,
  • прибор работает в автономном режиме,
  • если конвектор работает по принципу естественной циркуляции, то он не зависит от электропитания.

Важно: газовые конвекторы с закрытой камерой сгорания можно ставить без опаски в любом помещении, в том числе и в спальне. Минусы газовых конвекторов:

Минусы газовых конвекторов:

  • чтобы правильно установить газовый конвектор с подключением к централизованной системе, необходимо получить разрешение у соответствующих муниципальных органов,
  • схема подключения газового конвектора требует пробить сквозное отверстие во внешней стене здания, в том месте, куда планируется монтаж прибора,
  • внушительный размер,
  • если вы планируете использовать для отопления квартиры или дома несколько газовых конвекторов, то к каждому из них придется индивидуально проводить газ снаружи здания.

Важно: специалисты настаивают на выборе моделей со встроенным вентилятором. Они более эффективны, чем аналогичные приборы с естественной конвекцией

Усовершенствованная буржуйка

Как и бубафони у этого проекта имеется множество поклонников, а видео сборки своими руками можно в большом количестве найти в интернете. В отличие от других буржуек ее преимущество заключается в том, что при компактных размерах длительность горения топлива в 4-5 раз дольше, чем у простой буржуйки.

Весь секрет кроется в конструкции топки. Точнее в отсутствии в топке колосниковой решетки и присутствия регулируемого шибера. Длительность процесса горения регулируется подачей воздуха в камеру сгорания.

Для самостоятельного изготовления такой металлической печи необходимо иметь не только точные расчеты, но и навыки работы со сварочным аппаратом. Дело в том, что подвижные детали корпуса должны быть очень точно подогнаны друг к другу, в противном случае регулируемого доступа воздуха не получится, он просто будет проникать в топку через неплотно прилегающие дверцы и шиберную задвижку.

Принцип работы этого варианта буржуйки длительного горения следующий: после начала процесса горения шиберная заслонка устанавливается в нужное положение, чтобы в топке поддерживался режим медленного тления. Из-за того, что в конструкции нет колосниковой решетки и зольника, воздух поступает через шиберную заслонку.

Инструкция по изготовлению буржуйки на отработке

Каждый владелец гаража имеет свой автомобиль, соответственно и отработанное масло. Вы можете изготовить буржуйку специально для этого вида отходов. Двойная польза — Конструкция печи включает два резервуара, соединительную трубу и дымоход. Толщина металла 4 мм, кроме верхней крышки верхнего резервуара — 6 мм.

Соединительная труба должна быть диаметром от 100 мм, длина в 4 раза больше диаметра, примерно 35−40 см. По всей длине трубы высверливаются 50 штук 9-миллиметровых отверстий в порядке: по диаметру -8 шт, по длине трубы — 6 шт. (Рис.1)

Как видно на рис. 2., соединительная труба из жаростойкого материала размещается над верхним резервуаром. Дымоход должен быть высотой от 4 метров и выше.

К нижней части резервуара приваривают ножки. На ее верхнюю поверхность плотно надевают крышку с отверстиями для воздуха и масла. Сваривают крышку с отверстием + соединительную трубу + верхний резервуар.

Как сделать нагревательный элемент?

В качестве нагревательного элемента используется проволока. Можно использовать нихром или фехраль. Проволока из нихрома выдерживает до 1100 градусов. Но нихром может сгореть от малейшего контакта с воздухом. Фехраль может выдерживать температуру до 1300 градусов, при этом от воздуха проволока не портится. Минимальный размер проволоки, которую нужно использовать – 1 миллиметр. В зависимости от типа муфельной камеры, различны способы прикрепления нагревательного элемента.


Муфель из керамики обматывают проволокой

Закрепляется нагревательный элемент на кожухе при помощи глины, расстояние между каждым витком должно быть около 2 миллиметров. Скрепляющий слой также следует сушить в течение нескольких дней и обжечь в угольной печи.

В шамотный муфель необходимо установить нагревательную спираль. Ее можно сделать самостоятельно из нихромной или фехральной проволоки. Для этого необходимо равномерно намотать проволоку на цилиндрический объект. Подойдет карандаш, тонкий пруток из металла или сварочный электрод. Диаметр спирали должен получиться в 6 мм.

Обязательно нужно следить за тем, чтобы витки не соприкасались друг с другом, иначе произойдет короткое замыкание. Спираль необходимо провести в специальных углублениях, проделанных в шамотном кирпиче. Обязательно нужно закрепить витки. Это можно сделать при помощи проволоки или изготовить замазку. Для замазки можно использовать глину. В корпусе сверлятся отверстия, через которые необходимо вывести концы проволоки. Для подключения спирали к сети нужно использовать кабель.

Как сделать муфельную печь своими руками — устройство и принцип работы

Нагрев до высокой температуры является обязательной составляющей множества технологий, которые применяются в домашнем творчестве, коммерческой деятельности и в промышленном производстве. Заводские нагревательные устройства отличаются высокой эффективностью, а соответственно и ценой, которая далеко не всем по карману. Муфельная печь своими руками для закалки металла может быть собрана с минимальными затратами при отличных эксплуатационных характеристиках. Чтобы достичь желаемого результата, следует ознакомиться с устройством, принципом работы и возможными вариантами сборки печи 1000 градусов своими руками.

  1. Что такое муфельная печь
  2. Разновидности муфельных печей
  3. Конструкция муфельной печи
  4. Виды и условия обработки сырья
  5. Изготовление самодельной муфельной печи
  6. Техника безопасности

Доступные варианты обогревателей

Отдельным классом представлены газовые обогреватели, как более компактные, а иногда и переносные устройства. От печей их отличает масштабность обогрева, принцип действия и масса конструкции. В перечисленных вопросах печи не обладают доминированием, так как встречаются такие модели обогревателей, в которых реализованы более эффективные способы обогрева, чем в печах. Рассмотрим подробнее все виды пригодных для дачи систем.

Инфракрасный обогреватель. Основу устройства представляет инфракрасная горелка. Она получила такой эпитет за то, что нагретая пламенем керамическая поверхность испускает излучение инфракрасного спектра. Окружающие тела, находящиеся в комнате, поглощают это излучение, нагреваются и нагревают воздух. Такой способ передачи энергии считается эффективным как для малых, так и для больших по площади помещений. Огромное разнообразие форм корпуса устройства позволяет выбрать пристенные, настенные и встраиваемые модели. Но любое применение открытого огня влечет за собой непременное выжигание кислорода. Поэтому необходимо проветривать помещение как можно чаще или монтировать вентиляционный канал.

Инфракрасный вариант

Каталитический обогреватель. Горение является химической реакцией окисления, в результате которой выделяется тепло. Пламя – это плазма, ионизированный газ. Можно спровоцировать реакцию окисления без образования плазмы, только для этого нужны вспомогательные составляющие – катализаторы. На этой теории основано действие каталитического обогревателя. Роль катализатора играет нагревательная панель из стекловолокна и платины. Эффективность работы повышается при использовании принудительной конвекции. Каталитический обогреватель с баллоном газа не займет много места, зато является производительным источником тепла. Достоинством такого прибора служит отсутствие продуктов сгорания, это значит, что он может быть установлен в любой комнате, даже если там нет вентиляции.

Каталитический вариант

Конвектор с газовой камерой. Терминология в названии устройства указывает на то, что обогрев помещения производится за счет конвекции теплого воздуха. Нагревание воздуха обеспечивается сгоранием топлива. Внешне конвектор имеет некоторые сходства с радиатором системы отопления и устанавливается тоже под окном. Но приток воздуха в большей степени происходит не из нижней части комнаты, а с улицы. Для этого в стене проделывается отверстие. Для работы конвектора требуется обеспечить выход продуктов сгорания, иначе при недостатке кислорода соответствующий датчик подаст сигнал системе, которая отключит устройство. Достоинством конвектора является способность поддерживать заданную температуру в комнате.

Аппарат с газовой камерой

Газовая пушка. Еще одной разновидностью обогревателя является пушка. Мощный поток воздуха, обдувающий теплогенератор, быстро нагревается и поступает в комнату. Пушка обладает высоким уровнем шумности, поэтому ее используют для обогрева производственных помещений, гаражей, времянок. Часто подобное устройство применяют при проведении строительных работ в зимнее время, если нужно обеспечить высыхание строительного материала. Внешне пушка напоминает трубу, внизу которой установлен блок управления. В трубе располагается газовая горелка и установлен вентилятор. Блок управления обеспечивает подведение газа и регулировку его подачи.

Обогреватель в виде пушки

Правила монтажа газовых печей

К процессу монтажа отопительных устройств, работающих на газу, нужно подходить максимально ответственно. От правильности установки зависит не только эффективность функционирования, но и безопасность людей, посещающих баню.

С газовыми печами должны работать опытные специалисты, имеющие богатую практику в этой сфере. Доверив установку газового котла профессионалу, все равно процесс монтажа следует контролировать

При проведении подобных работ нужно обратить внимание на следующие вещи:

  • расстояние от стены до печи должно быть не менее 50 мм. При этом все параллельные стенам котла поверхности изготавливаются из негорючих материалов или обшиваются таковыми;
  • огнеупорное основание котла должно выступать минимум на 100 мм от его краев;
  • высота разъема для горелки без накладки должна варьироваться в пределах от 470 до 550 мм, с накладкой — от 615 до 680 мм, ширина — от 350 до 450 мм и от 515 до 665 мм соответственно.

Особое внимание следует уделить дымоходу. Газовая печь подключается к дымоходному каналу трубами из нержавейки

При этом колена труб должны входить друг в друга не менее чем на полдиаметра.

Газовый котел устанавливается одновременно в парилке и предбаннике. Лицевая сторона с горелками должна размещаться в предбаннике. Это исключает возможность затухания огня из-за попадания воды. Котел с водой и каменка размещаются в парилке.

Подготовка

Набрасывая чертежи газовой печи, необходимо указывать точные параметры каждого элемента.

  1. На месте установки подготовить ровное основание и покрыть его огнеупорным слоем.
  2. Поверх выложить шамотный кирпич в два ряда.
  3. Стены, расположенные от печи менее, чем на один метр, и потолок нужно защитить негорючим материалом.
  4. Большинство печей, отапливаемых посредством газа, обладают практически одинаковым устройством, поэтому сборка и монтаж их также производится идентично.

Самостоятельно произвести сборку не сложно, главное, перед этим правильно подготовить помещение, следуя рекомендациям специалистов и соблюдая правила безопасности.
