Вертикальный ветрогенератор

Дополнительные элементы ветряка

Некоторые из современных моделей обладают модулем подключения источника постоянного тока для работы солнечных батарей. Порой конструкция вертикального ветряка дополняется необычными элементами, к примеру, магнитами. Очень большой популярностью пользуется из ферритовых магнитов. Эти элементы способны ускорить обороты ротора, а соответственно повысить мощность генератора и КПД.

Именно таким образом добываются повышения эксплуатационных характеристик на собственноручной сборке, к примеру, из старого автомобильного автогенератора. Требуется отметить  принцип ветроэлектростанции из ферритовых магнитов — он позволяет обойтись без редуктора, а это минимизирует шум и в несколько раз увеличивает надёжность._

Как самостоятельно изготовить ветрогенератор вертикального типа

Самостоятельное изготовление ветрогенератора вполне возможно, хотя и не так просто, как может показаться на первый взгляд. Понадобится либо собрать весь комплект оборудования, что весьма сложно, либо некоторые его элементы приобрести, что довольно дорого. В состав комплекта могут входить:

  • ветрогенератор
  • инвертор
  • контроллер
  • комплект аккумуляторов
  • провода, кабели, вспомогательное оборудование

Оптимальным вариантом станет частичное приобретение готового оборудования, частичное изготовление своими руками. Дело в том, что цены на узлы и элементы очень высоки, доступны не для всех. Кроме того, высокие единовременные вложения заставляют задуматься, нельзя ли эти средства реализовать более эффективным образом.

Система работает следующим образом:

  • ветряк вращается и передает момент на генератор
  • возникает электрический ток, который заряжает аккумулятор
  • аккумулятор присоединяется к инвертору, преобразующему постоянный ток в 220 В 50Гц переменного тока.

Сборку обычно начинают с генератора. Наиболее удачным вариантом является сборка 3-фазной конструкции на неодимовых магнитах, позволяющей вырабатывать соответствующий ток.

Вращающиеся части делаются на основе одной из систем, наиболее доступной для воссоздания своими руками. Лопасти изготавливаются из отрезков труб, распиленных пополам металлических бочек или согнутого определенным образом листового металла.

Мачта сваривается на земле и устанавливается в вертикальное положение уже в готовом виде. Как вариант, делается из дерева сразу на месте установки генератора. Для прочной и надежной установки следует сделать для опор фундамент и закрепить мачту анкерами. При большой высоте ее следует дополнительно закрепить растяжками.

Все узлы и детали системы требуют подгонки друг к другу по мощности, настройки работоспособности. Заранее сказать, насколько эффективным будет ветрогенератор, невозможно, так как слишком много неизвестных параметров не позволят вычислить характеристики системы. При этом, если изначально закладывать систему под определенную мощность, то на выходе всегда получаются довольно близкие значения. Основным требованием становится прочность и аккуратность изготовления узлов, чтобы работа генератора была достаточно стабильной и надежной.

Каким образом ветрогенератор вырабатывает энергию

Принцип работы ветрогенератора не слишком сложен, особенно для тех, кто понимает в электротехнике. Суть его такова. Лопасти, расположенные на возвышении, приводятся в движение силой ветра. Крутящий момент от них через редуктор передаётся на роторный генератор, от которого и заряжается батарея.

ФОТО: pinterest.ieЭто аккумуляторные батареи, используемые в системах ветрогенераторов и солнечных панелей

Форма лопастей также неслучайна. Одна из сторон лопасти закруглённая, а вторая ровная. Небольшого потока воздуха достаточно, чтобы сдвинуть лопасти, после чего они начинают вращаться. При этом благодаря своей форме вращающаяся лопасть создаёт некое подобие вакуума, который заставляет следующую лопасть тянуться к этой точке. Получается, что движение одной из лопастей крыльчатки помогает следующей за ней. Именно поэтому даже при небольшом потоке воздуха генераторы (некоторые зовут их ветродуйками) способны вырабатывать электричество.

ФОТО: birdsontheedge.orgЛопасти ветряка могут вращаться достаточно быстро при сильном ветре

Ветряк в виде дерева

Наблюдение за природой, как понятно с выше наведённого примера очень вдохновляет современных инженеров. Еще одним подтверждением этому, есть эта конструкция напоминающая форму дерева. Представила эту необычную концепцию, представители компании NewWind. Разработка получила название Arbre à Vent высота его составляет три метра, а оснащён аппарат 72-мя вертикальными мини-турбинами, что могут работать даже на ветру скорость которого сотавляет 7 км/ч или 2 м/с. Ветряк в виде дерева работает очень тихо, кроме этого выглядит, достаточно реалистично, не портя своим внешним видом, окружающий экстерьер города или загородного участка.

Дирижабль ветрогенератор от компании Altaeros Energies

С каждым днём появляются всё больше идей, касающихся выработки альтернативных источников и одной из самых новых, считается дирижабль генератор. Лопастные традиционные достаточно шумны, а коэффициент использовании ветрового потока достигает 30%. Именно эти недостатки решили исправить Altaeros Energies разработав дирижабль. Этот инновационный тип будет работать на высотах до 600 метров. Обычные лопастные ветроустановки до этого предела высот не достают, но именно здесь самые мощные ветра, которые могут обеспечить непрерывную работу генераторов. Оборудование являет собой надувную конструкцию, которая выглядит чем-то средним между мельницей и дирижаблем. На нём установлена трехлопастная турбина на горизонтальной оси.

Особенностью такой плавающей ветроэлектростанции—ее можно контролировать дистанционно, она не требует дополнительных затрат на техническое обслуживание и очень проста в эксплуатации. Как утверждают разработчики, в перспективах эти установки будут являться не только источниками электричества, но и смогут проводить интернет на отдаленные участки земного шара, что далеки от развития инфраструктуры. Согласно полученным данным, можно утверждать, что массовое производство этой энергетической вырабатывающей установки станет огромным прорывом в мире техники. И запас мощности у дирижабля хватит на «двоих».

Как сделать своими руками?

Ветряной генератор – это не очень сложная конструкция, которую сможет собрать практически любой человек, если он имеет начальные навыки работы с ручным инструментом и обладает знаниями в электротехнике. Рассмотрим процесс сборки самого простого ветряного генератора для пользователей, начинающих осваивать альтернативные источники энергии.

Инструменты и материалы

Чтобы не ошибиться в размерах и собрать все правильно, можно воспользоваться любым готовым чертежом из интернета или можно начертить свой собственный и проверить его на деле. Для изготовления надежной и качественной конструкции потребуется:

  • листовой металл для изготовления лопастей с толщиной 0.8-0.9 мм, он не должен быть слишком тонким и слабым, чтобы его не погнул или не порвал сильный порыв ветра, но и слишком толстый материал также нежелателен, поскольку избыточный вес конструкции приведет к быстрому износу подшипников;
  • стальная пластина 40 мм или другого диаметра;
  • стальная труба 25 мм;
  • полуось от любого автомобиля с подшипником;
  • стальной уголок;
  • 2 шкива разного размера;
  • автомобильный генератор.

Схема изготовления

Схема сборки самодельного ветряного генератора простая, в нее всегда можно добавить свои конструкторские решения. Из листового металла нужно изготовить 4 лопасти, размер которых будет составлять 1000 на 800 мм. Для скрепления лопастей между собой применяется стальная полоса. В результате конструкция должна напоминать форму барабана. Лопасти должны быть направлены от центра к наружной стороне. Такое направление позволит иметь больший парус на захват воздушного потока, а при развороте лопасти ее обтекаемая форма будет иметь минимальное сопротивление воздуху.

Из стальной трубы изготавливается вертикальный упор, который одной стороной крепится к полуоси, а на противоположную устанавливаются получившиеся лопасти.

Для большей производительности нам и понадобятся шкивы разных радиусов. Тот, который побольше, крепим на мачту, а который поменьше – на сам генератор. Если на генераторе имеется свой шкив, то можно использовать его. После этого генератор готов к выработке тока, но его нужно отправить в нужное нам место. Для этого прикрепляем к контактам провода. Желательно, чтобы они были медные и сечением не менее 1.5 кв. мм.

Как сделать своими руками роторную ветряную установку

Самодельное изготовление любой ветроэнергетической установки является довольно сложной работой. Многие детали и узлы требуют использования станков и специального оборудования и умения на них работать. Поэтому гораздо разумнее подобрать готовые детали и узлы, а своими руками их при необходимости доработать и выполнить полную сборку.

Одно из серьёзных достоинств ВЭУ роторного типа в том, что она небольшой высоты. При её изготовлении и обслуживании не потребуется высотных работ.

ФОТО: sovet-ingenera.comВетроэнергетическая установка роторного типа

Инструменты и материалы

Если решено сделать своими руками ветроэнергетическую установку роторного типа, то первые шаги на пути к результату должны быть такие:

  1. Выбрать вид ротора.
  2. Изучить различные конструкции этого вида.
  3. Подобрать материалы и готовые узлы для его изготовления.
  4. Подготовить соответствующий будущей работе инструмент.

В качестве примера приводится изготовление простейшего маломощного ветряка из готовых деталей с вертикальным ротором для зарядки телефонного аккумулятора. Он делается в порядке, указанном в таблице.

Иллюстрация Описание действия
Подготовка комплектующих
Сборка ротора
Сборка всего устройства

Чертежи и схемы

Для более мощного и сложного ветрогенератора требуются готовые детали и устройства. Лопасти можно сделать из стандартной 200-литровой металлической бочки. Ротор генератора изготавливается из ступицы тормозного диска от списанного автомобиля и неодимовых магнитов. Чертежи и схемы следует подобрать готовые.

Инструкция по изготовлению

Иллюстрация Описание действия
Изготовление лопастей
Схемы однофазного и трёхфазного генераторов
Изготовление ротора генератора из ступицы автомобильного колеса
Генератор из двигателя от стиральной машины

Тестирование устройства

Тестирование электрогенератора заключается в проверке его работы под нагрузкой. На его выход надо подключить электролампу, к выходным клеммам − вольтметр, а в разрыв любого участка цепи включить амперметр.

Своими руками

Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.

Простейший ветрогенератор для освещения дачи

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.

Ветряк своими руками из автомобильного генератора

Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.

Ветрогенератор из стиральной машины

Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.

Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.

Изготовление своими руками

Даже самые простые модели ветрогенераторов стоят довольно дорого, поэтому позволить себе покупку такого устройства может не каждый. Из-за этого народные умельцы и талантливые изобретатели стали изготовлять продуктивные механизмы своими руками.

Сделать ветрогенератор вертикально-осевого типа несложно. Для этого нужно найти подходящее комплектующее оборудование, составить чертежи и следовать инструкции. При минимальных порывах ветра такой ветряк начнет работать, радуя своих владельцев доступной и качественной электроэнергией. Для создания будущего генератора необходимо подготовить:

  • ротор — подвижный узел;
  • лопастную систему;
  • осевую мачту;
  • статор;
  • батареи;
  • инвертор;
  • контроллер.

При самостоятельном изготовлении лопастей рекомендуется задействовать легкий пластик, который обладает хорошей упругостью. Остальное сырье боится всевозможных воздействий и быстро деформируется, поэтому лучше останавливаться на пластиковых конструкциях.

Перед тем как приступить к производству, нужно учесть, что такой прибор недостаточно мощный и существенно уступает заводским образцам по производительности. Чтобы не разочароваться в самодельной конструкции, лучше заранее сделать ее в 2 раза мощнее, чем упоминается в инструкции.

Без сомнений, ветровой генератор — это одно из самых полезных изобретений нашего века. И необязательно быть олигархом, чтобы обзавестись такой системой, ведь при минимальных усилиях ее можно изготовить самостоятельно.

Самостоятельное изготовление домашней ветродуйки из шагового двигателя

Шаговые двигатели используются во многих электромеханических устройствах, например в принтерах. Если начать вращать вал такого движка, то на его клеммах появится электрическое напряжение. Это означает, что шаговый электродвигатель можно использовать в качестве электрогенератора.

Что подготовить для работы

Перед началом работы следует обзавестись маленьким шаговым электродвигателем, например от принтера. Приготовить электронные компоненты и провода для того, чтобы собрать схему выпрямителя. Потребуются обрезки тонкой листовой стали или алюминия для создания конструкции. И обязательно − мелкий крепёж. Нужен несложный слесарный инструмент и паяльник.

Чертежи и эскизы

Конструкторскую часть можно оформить в виде эскизов. Электродвигатель устанавливается на фанерную пластину по посадочным отверстиям на корпусе моторчика. Схема выпрямителя приведена на рисунке ниже.

ФОТО: YouTube.comЭлектрическая схема выпрямителя для генератора из шагового двигателя

Технология изготовления

Двигатель привинтить к фанерной пластине. Для увеличения его оборотов и получения повышенного напряжения можно сделать повышающий обороты редуктор. Для этого, тщательно определив межцентровое расстояние и выбрав параметры зуба, нужно на этой же базовой пластине на оси установить шестерню большего диаметра.

ФОТО: YouTube.comПовышающий обороты редуктор

Ручка на ведущей шестерне нужна для проверочных работ и для выработки тока при срочной зарядке микроаккумуляторов.

ФОТО: YouTube.comУстройство в сборе для проверки его работыФОТО: YouTube.comНа плате установлены мотор-генератор и блок выпрямителя

Проверка работоспособности

Для проверки работоспособности готового устройства к нему подключается USB-тестер. При вращении ручки на мониторе тестера появляется значение величины электрического напряжения.

ФОТО: YouTube.comПроверка работоспособности устройства

Для работы в качестве ветрогенератора на вал двигателя следует одеть крыльчатку.

Альтернативная ветроэнергетика СНГ

Естественно, ветроэнергетика стран СНГ отстает от передовых государств. Это объясняется многими причинами, в первую очередь экономическими. Правительственные ведомства разрабатывают программы, вводятся «зеленые тарифы», способствующие развивать отрасль.

Для этого есть огромный потенциал, но препятствий к реализации достаточно много. Например, Беларусь совсем недавно начала развиваться в этом направлении, но главной проблемой республики, является отсутствие собственного производства, приходиться заказывать оборудование в странах – партнерах. Говоря о России, данное производство находится в «замороженном» состоянии, поскольку базовыми источниками являются: вода, уголь и атом. Как следствие, 64 место в рейтинге производства электричества. Для Казахстана благоприятное географическое расположение должно способствовать, однако техническая база очень устарела и требует капитальной модернизации.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.
  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

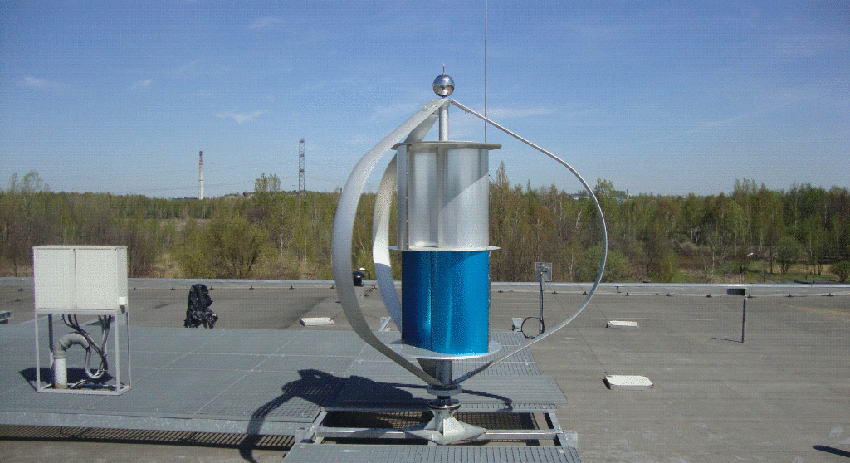

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.

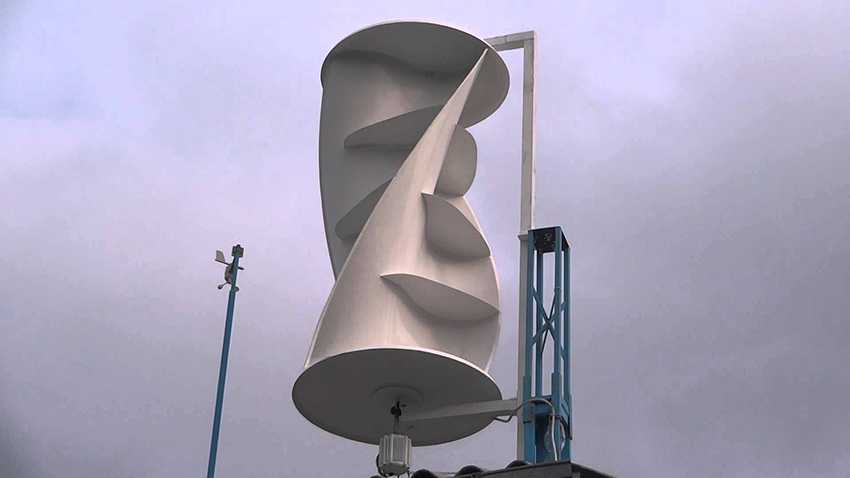

  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.

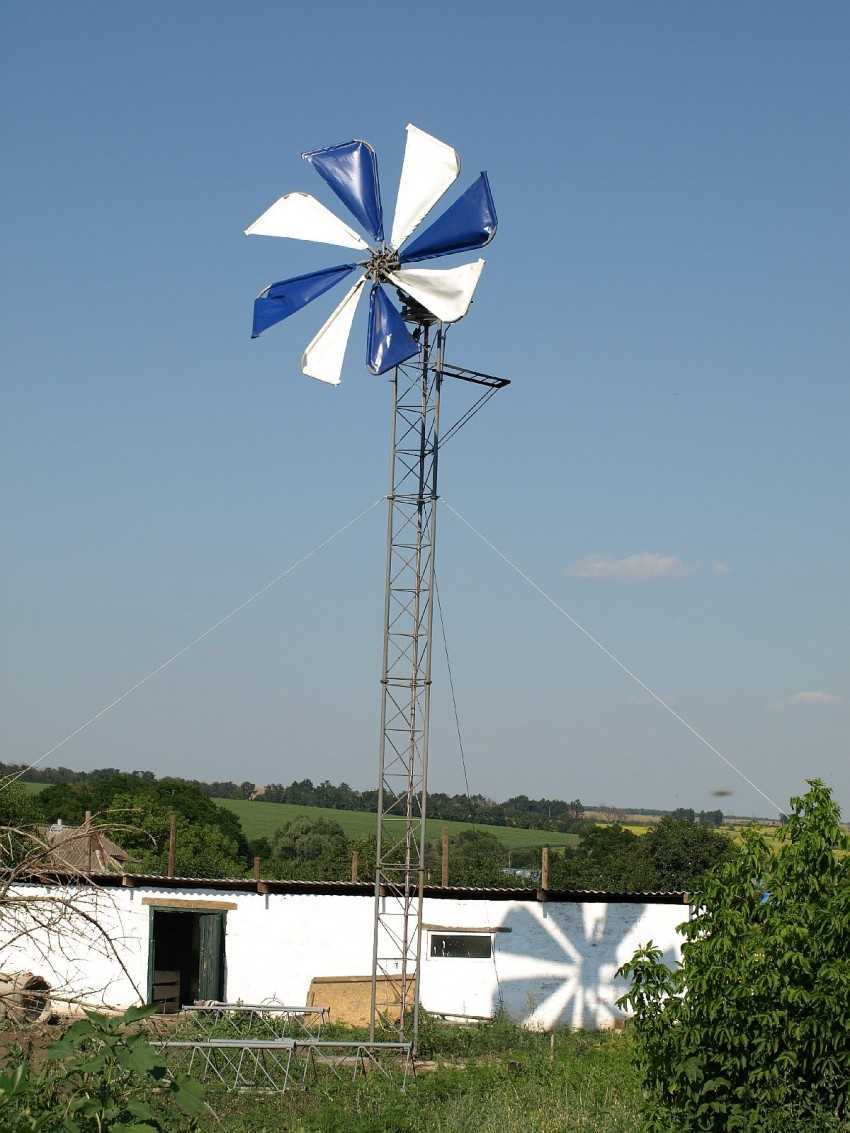

  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

Главные плюсы стандартных решений

В информационном поле имеется большое количество рекомендаций по разработке моделей разной мощности, с учетом предполагаемых затрат, окупаемости и планируемой нагрузки.

Фирменная ветросиловая установка среднего мощностного ценового ассортимента при номинальной скорости ветра 5-6 м/сек, вырабатывает за год до 250 киловатт бесплатной энергии.

Если создать вертикальный ветрогенератор самостоятельно, в том числе из подручных материалов, средств потребуется в несколько раз меньше, что положительно скажется на окупаемости проекта в целом.

С другой стороны, желание реализовать масштабный проект строительства мощного ветрогенератора для обогрева дома и работы энергоемкой бытовой техники, потребует значительных затрат. Давайте разбираться.

Минусы и недостатки

Несмотря на все позитивные качества ВЭС, также имеют места быть негативные стороны. В большинстве случаев, недостатки похожи на пропаганду и носят противоречивый характер. Рассмотрим наиболее тиражируемые во всех ТВ передачах, газетных статьях и интернет ресурсах:

  • Первым из недостатков является то, что человек не научился контролировать природные явления, поэтому предугадать, как будет работать генератор в тот или иной день, невозможно
  • Ещё одним минусом ветряков есть их аккумуляторы. Они обладают относительной долговечностью и в следствии их обязательно менять через каждые 15 лет
  • Финансовые инвестиции требуют больших затрат. На самом деле, новые технологии имеют тенденцию к снижению
  • Зависимость от силы горизонтального воздушного потока. Данный минус более адекватный, ведь нельзя повлиять на силу вихря
  • Отрицательное воздействие на среду шумовым эффектом. Как показали последние изучения по этому вопросу—нет основательных причин так утверждать
  • Уничтожение птиц, которые попадают в лопасти. Согласно статистическому анализу вероятность столкновения равносильна с ЛЭП
  • Искажение приема сигнала. По оценкам очень маловероятна, тем более множество станций находится вблизи аэропортов
  • Они искажают ландшафт( неподтверждено)

Это лишь малая часть мифов – страшилок, которыми пытаются напугать людей. Это повод и не более, ведь на практике работа ВЭС мощностью 1 МВт, позволяет сэкономить за 20 лет, примерно 29 тыс. тонн угля или 92 тыс. баррелей нефти. Ведущие страны рекордными темпами осваивают альтернативный источник, отказываясь от атомного комплекса. Германия, США, Канада, Китай, Испания активно устанавливают оборудование на своих местностях.

Также требуется напомнить о том, что некоторые типы установок создают сильные шумы. Чем больше мощность установки, тем сильнее будет от него исходить шум. Монтировать необходимо на расстоянии, где уровень шума от станции не превысит 40 децибел. В противном случае, у вас постоянно будет болеть голова. Также они создают помехи в работе телевизора и радиовещания.

Лопастной винт

Разработано несколько видов конструкций этого элемента. Чертежи и размеры для изготовления ветрового колеса ветрогенератора легко найти в свободном доступе.

Для изготовления лопастей используют несколько видов материалов:

  • листовое оцинкованное железо;
  • нержавеющую сталь;
  • дюралевые сплавы;
  • тонкостенные трубы;
  • твердый стеклопластик, имеющий запас прочности на изгиб;
  • полипропилен;.

Алгоритм изготовления лопастей из трубы со стенкой 2-3 мм:

  • необходимый диаметр трубы задается расчетной длиной элемента 20% расчетной длины;
  • труба раскраивается на 4 равных продольных полосы;
  • концы скругляются по заготовленному шаблону, лопасти нужны идентичные;
  • они привариваются или клепаются к крепежному колесу, который одевается на ось генератора.

Российские производители ветрогенераторов

На рынке России представлена зарубежная и отечественная продукция, которая по многим показателям не уступает, а порой и превосходит импортные аналоги, — по части цены, точно.

Приведём несколько серьёзных местных производителей, у которых можно приобрести не только промышленные изделия, но и заказать доработку их под свои нужды:

EDS-Group

EDS-Group, является одним из ведущих российских производителей ветрогенераторов, в том числе с вертикальной осью вращения. Находится в г.Омск.

Выпускает модели:

  • cерия вертикально-осевых конструкций Sokol Air Vertical мощностью 0,5–15 кВт и стоимостью 130000–1020000 рублей;
  • cерия вертикально-осевых конструкций Falcon Euro мощностью до 120 кВт и стоимостью 135000–1050000 рублей.

Сальбамаш

Питерский производитель альтернативных источников энергии. Производит ветряные электростанции ОСА, выполненные по вертикально-осевой схеме с прямыми лопастями. Мощность установок составляет 300–3000 Вт. Стоимость конструкций 100000–350000 рублей (цена дилеров). Кроме этого, появилась новинка, ветротурбина РосТок. Её отличие – лопасти выполнены по спиралевидной форме.

АКБ Миллениум

Московский производитель ветрогенераторов с мощностью 0,4–250 кВт. Стоимость для потребителей устанавливается индивидуально, по договору.

EnergyWind

Российский производитель ветрогенераторов, выполненных по горизонтальной схеме, — приводится для сравнения. Мощность установок 1–10 кВт, цена 68000–600000 рублей.

Первые две компании будут наиболее интересны для индивидуальных застройщиков, интересующихся схемами вертикальных ветрогенераторов. Тем, кто силён в механике и электрике, представляется великолепная возможность сконструировать и самостоятельно сделать ветрогенератор своими руками.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как сделать ветрогенератор своими руками

Типы генераторов по способу расположения лопастей

Можно выделить два типа ветрогенераторов – вертикальный и горизонтальный. Второй тип более привычен обывателю. Именно такие ветряки часто показывают по ТВ. Его лопасти расположены перпендикулярно земле, а ось вращается параллельно поверхности.

ФОТО: ru.vbayltd.comГоризонтальный ветряк может иметь 2, 3 и более лопастей, это зависит от интенсивности ветров в регионе

У вертикального ветряка лопасти вращаются вокруг ротора, который расположен перпендикулярно земной поверхности. Такие установки чаще делаются умельцами собственноручно. Материалом может послужить простая бочка на 200 л из-под горючесмазочных материалов.

ФОТО: happymodern.ruА вот так выглядит горизонтальный ветряной генератор

Также генераторы могут отличаться по количеству и материалу изготовления лопастей.

Обслуживание вертикального прибора

Чтобы ветряной вертикальный генератор работал качественно, четко и максимально эффективно, все движущиеся части конструкции обязательно смазывают. Такую процедуру проводят не реже 2 раз за весь календарный год.

Параллельно во время обслуживания подкручивают разболтавшиеся в результате эксплуатации гайки, укрепляют электрические соединения, проверяют механические узлы на наличие коррозийных проявлений, подтягивают ослабшие растяжечные тросы и внимательно осматривают лопасти на предмет разрыва или повреждения.


Зимой за вертикальными установками нужен особый уход. В период морозов лопасти покрываются коркой льда и ее необходимо своевременно очищать, чтобы скорость крутящего момента сохранялась на должном уровне

Покраску деталей производят по мере надобности и 1 раз в год совершают полное обследование всей конструкции на предмет выявления неисправностей. Такой уход обеспечивает корректную работу ветряной установки и продлевает ее эксплуатационный период.

Варианты передачи крутящего момента с крыльчатки на генератор

Здесь можно назвать 3 основных варианта монтажа:

  1. Прямой, по аналогии с пошаговой инструкцией, когда крыльчатка надевается непосредственно на вал.
  2. Через редуктор посредством шестерней.
  3. Ременной передачей ̶ как через редуктор, так и напрямую.

Редуктор может очень помочь при необходимости увеличения оборотов. Подобный вариант подойдёт для мест, где ветер не слишком силён. Однако следует продумать пути подхода к лопастям. Слабый ветер может попросту не осилить запуск генератора. В этом случае придётся провернуть лопасти вручную. После этого они будут вращаться сами, пускай и медленно. Но при этом передающийся крутящий момент значительно повысится благодаря редуктору.

Предлагаем вашему вниманию несколько схем редукторов, по которым можно понять, каким образом крутящий момент передаётся с крыльчатки на генератор, а также примеров подключения ветрогенератора как дополнительного источника питания дома.

ФОТО: bekam.gohuxe.ru.netГоризонтальный ветрогенератор в разрезе – здесь всё предельно ясноФОТО: genport.ruЗдесь даже не стоит думать, что обозначают цифры, и так всё предельно ясноФОТО: rina.proА вот так, совместно с центральным электроснабжением, в домашнюю сеть включается ветрогенераторФОТО: se.nmu.org.uaА это схемы из советского прошлого – уже тогда вопрос сохранения ресурсов вставал остроФОТО: alonti.ruМногие работы по электромонтажу может выполнить только лицензированный специалист, даже если домашний мастер  ̶  энергетик

Вертикально-осевые устройства

Что касается вертикально-осевых генераторов, то они отличаются от предыдущих типов расположением лопастной системы. В вертикальной конфигурации она напоминает собой авиационное крыло с параллельной вертикальному валу осью. По своим конструктивным особенностям изобретение слегка похоже на ротор Дарье, но у него есть масса преимуществ и уникальных особенностей.

Работает такой генератор намного быстрее, чем остальные модели, поэтому показатели его КПД заметно выше. За короткий промежуток времени установка выдает требуемый энергоресурс и восполняет нужды потребителей в энергопотреблении.

Также к плюсам системы можно отнести максимальную надежность и долговечность, способность справляться с внушительными нагрузками и относительную дешевизну. За счет таких характеристик вертикально-осевые генераторы пользуются большой популярностью и являются лидерами рынка.

Стоимость ветрогенераторов

Цены на ветрогенераторы достаточно высокие. Это громоздкие конструкции, которые производятся из дорогостоящего материала. Имеют в комплекте аккумуляторы, контроллер, инвертор и мачту.

Комплект может состоять из: 1 — самого ветрогенератора, 2 — Мачты, 3 — Фундамента, 4 — Комплекта аккумуляторных батарей, 5 — Инвертора, 6 — Контроллера, а также проводов, коннекторов, стеллажа, дизель-генератора и прочих расходных материалов необходимых для монтажа

Технические характеристики ветрогенераторов также влияют на стоимость.

  1. Самый простой − это генератор с малой мощностью до 300 ватт. Производит энергию при силе ветра в 10-12 м /сек. Комплект самого простого ветряка только с контроллером стоит от 15 000 рублей. В комплектации с инвертором, аккумулятором и мачтой цена доходит до 50 000 рублей.
  2. Генераторы с заявленной мощностью 1 кВт. При слабом ветре в среднем производят энергии от 30-100 кВт в месяц. Для большого дома с высоким потреблением электроэнергии рекомендуется использовать в дополнение дизельный и бензиновый агрегаты. Они также будут заряжать аккумуляторы в дни полного безветрия. Стоит такой ветрогенератор от 150 000 рублей. Доходит и до 300-400 тысяч рублей с более полной комплектацией.
  3. Электрический расход в большом доме с приусадебным хозяйством потребует ветряк мощностью 3-5 кВт. Достаточное количество аккумуляторов, более мощный инвертор, контроллер, высокая мачта. Один комплект стоит от 300 000 рублей до миллиона.

Если дом еще и отапливался за счет ветра, то установку надо выбирать мощностью 10 кВт. И позаботиться о дополнительных источниках, таких как солнечные батареи. Возможно, понадобится и бензогенератор. Все зависит от того, сколько энергии придется держать в запасе на случай безветренных и пасмурных дней.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

  1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
  2. Прочный пластик (два диска диаметром 60 см).
  3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
  4. Для основы – ступица автомобильная.
  5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

  1. Лобзик.
  2. Болгарка.
  3. Дрель.
  4. Отвёртка.
  5. Ключи.
  6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

  1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
  2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
  3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
  4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
  5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
  6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
  7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
  8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

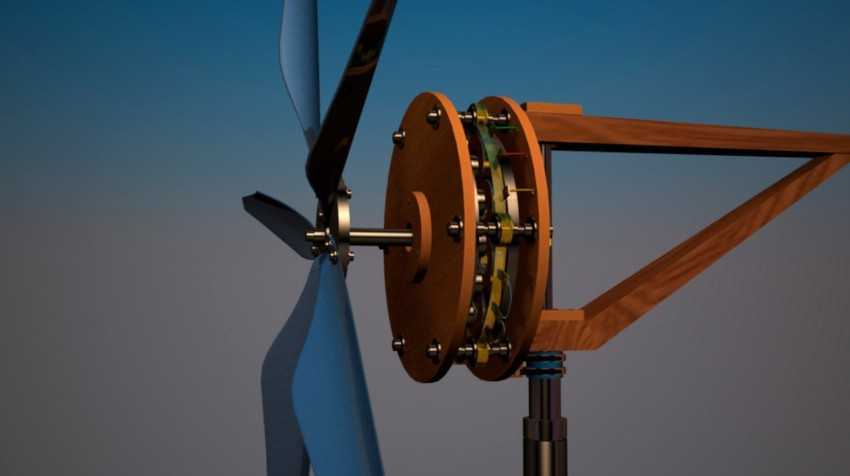

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

  • На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
  • Над ним закрепляется гайками ступица.
  • В ступице 4 шпильки. На них закручивается генератор.
  • Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
  • На вторую пластину ротора закрепляется лопастная турбина.
  • От статора провода клеммами подключаются на регулятор напряжения.

Лопастники

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей

При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета

Лопасти

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Горизонтальные ветрогенераторы (крыльчатые)

Разные модификации горизонтальных установок имеют от одной до трех лопастей и более. Поэтому коэффициент полезного действия намного выше, чем у вертикальных.

Недостатки ветрогенераторов − в необходимости ориентировать их на направление ветра. Постоянное перемещение снижает скорость вращения, что понижает его производительность.

  1. Однолопастные и двухлопастные. Отличаются высокими двигательными оборотами. Масса и габариты установки небольшие, что облегчает установку.
  2. Трехлопастные. Пользуются спросом на рынке. Могут вырабатывать энергию до 7 мВт.
  3. Многолопастные установки имеют до 50 лопастей. Отличаются большой инерцией. Преимущества крутящего момента используют в работе водяных насосов.

На современном рынке появляются ветрогенераторы с отличными от классических конструкциями, например, встречаются гибридные.

1. Ветрогенератор, устроенный по типу парусника

Тарелкообразная конструкция под напором воздуха приводит в движение поршни, которые активируют гидросистему. Как результат, происходит трансформация физической энергии в электрическую.

Во время работы установка не шумит. Высокие показатели мощности. Легко управляемая.

2. Летающий ветрогенератор-крыло

Используется без мачты, генератора, ротора и лопастей. В сравнении с классическими конструкциями, которые функционируют на небольшой высоте при непостоянной силе ветра, а сооружение высоких мачт дело трудоемкое и дорогое, “крыло” таких проблем не имеет.

Его запускают на высоту 550 метров. Выработка электрической энергии составляет 1 мВт в год. Производителем “крыла” является компания Makani Power.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Самодельный генератор

Изготовление самодельного генератора — часто встречающаяся задача, возникающая при сборке ветряка. При создании используются разные методы:

  • использование готового генератора или магнето с внесением некоторых конструктивных изменений
  • создание генератора «с нуля» из подручных материалов

Оба варианта имеют свои плюсы и минусы, выбор делается на основе своих возможностей или предпочтений.

Мотор для ветряка своими руками

Создание генератора с нуля требует обладания определенными познаниями, навыками работы со слесарными инструментами и опыта изготовления электротехнических устройств. Процесс создания генератора состоит из двух этапов:

  • изготовление ротора. На пластину из фанеры или иного листового материала наклеиваются неодимовые магниты в одинаковом удалении от центра. Полярность магнитов чередуется
  • изготовление статора. Наматываются обмотки числом, кратным 3 (три фазы). Они располагаются на фанерной пластине подобно магнитам ротора и соединяются определенным образом, образуя равномерный сдвиг фазы. Готовый статор заливают эпоксидкой для защиты от влаги, пыли и т.д.
  • производится сборка устройства. На оси укрепляется ротор, ось устанавливается на статор, вся конструкция закрепляется и накрывается защитным кожухом.

Расчеты мощности генератора производятся заранее. Проверка работоспособности проходит обычно сразу после сборки, вращение обеспечивается при помощи подручного устройства (чаще всего, электродрель).

Обслуживание ветрогенератора

Ветряки — довольно надежные устройства, не требующие ежедневного ухода и обслуживания. Многие пользователи свидетельствуют, что их комплекты работают практически без вмешательства человека по 2-3 года. Тем не менее, вращающиеся части изнашиваются, требуют смазки, замены подшипников.

Лопасти крыльчатки выходят из строя и требуют замены. Эти действия выполняются по мере необходимости, владелец учитывает пробег деталей и меняет их по достижении определенного срока наработки. Для промышленных моделей существуют свои режимы обслуживания, указанные в паспорте комплекта.

Походный ветрогенератор

Иметь походный ветряк, позволяющий получить максимальный комфорт от пребывания на природе, удобно и полезно для каждого любителя путешествий. Требования к такому ветряку очевидны:

  • компактность
  • возможность быстрой сборки или разборки для транспортировки
  • мощность, обеспечивающая электроэнергией необходимые устройства

Понадобится изготовить крыльчатку с отсоединяющимися лопастями и генератор, выдающий достаточную мощность. Оптимальный вариант — горизонтальный тип, с лопастями на винтах. Генератор лучше всего приспособить от автомобиля, он нуждается в небольшой модернизации (перемотка катушек) и установке магнитов на ротор (используются неодимовые магниты для возбуждения обмоток).

Виды ветрогенераторов с вертикальной осью вращения

Многочисленные конструкции с вертикальной осью вращения объединяются в основные группы:

  • ветрогенератор с ротором Дарье, — ортогональное устройство;
  • генератор на роторе Савониуса;
  • вертикально-осевая конструкция ротора;
  • геликоидный ротор;
  • многолопастная конструкция с направляющими элементами.

Ротор Дарнье

Внешне, такой ветрогенератор выполнен с двумя или тремя лопастями, изогнутыми в форме овала.

Плюсы:

  • самостоятельная ориентация на направление воздушного потока;
  • основной вал привода располагается вблизи уровня земли, что создаёт удобство в его обслуживании;
  • простая кинематическая схема конструкции.

Минусы:

  • отсутствует возможность в самостоятельной раскрутке;
  • высокая нагрузка на опорные узлы, вызванная динамическим воздействием от воздушных потоков;
  • необходимость строго придерживаться заданного профиля лопасти по всей её длине;
  • достаточно шумен в работе.

Ротор Савониуса

Представляет собой конструкцию, в которой лопасти ротора выполнены в виде цилиндрических поверхностей.

Достоинства:

  • способность запускаться при малых значениях ветра, — движение начинается при значениях от 3м/сек;
  • быстрый набор высоких показателей крутящего момента;
  • высокая надёжность конструкции;
  • недорог в производстве.

Недостатки:

малая эффективность преобразования воздушного потока, отсюда, выпуск устройств с мощностью не превышающей 4–6кВт.

Ротор Савониуса зачастую применяют в комбинированных устройствах, — для разгона ветрогенератора, выполненного по схеме ротора Дарье.

Вертикально-осевой ротор

Отличительная особенность такого ветрогенератора – это то, что вертикально расположенные лопасти имеют профиль авиационного крыла, ось которого параллельна вертикальному валу.

Внешне близок в ротору Дарье, но более прост в изготовлении. Быстро набирает рабочую скорость, при этом существенно меньше издаёт звуковых волн. Конструкция отличается надёжностью при эксплуатации.

Геликоидный ротор

Этот тип устройства продолжает развитие вертикально-осевого ротора. Лопасти последнего выполнены в форме геликоидной кривой, что придаёт конструкции более равномерное вращение и снижает нагрузки на опорную часть.

Изгиб лопастей ротора по диагонали способствует быстрому набору скорости. Эффективность использования ветрового потока близка к горизонтальным устройствам. В то же время, это вызывает повышенный шум при работе и производству звуковых волн, расположенных в коротковолновой части звукового спектра.

Геликоидный ротор дорог в производстве из-за сложной конфигурации профиля лопастей.

Многолопастной ротор

В основе лежит вертикально-осевая конструкция, дополненная внешним кольцом неподвижных лопастей. Такая схема способствует увеличению полезной площади захвата воздушного потока, его сжатию и ускорению, что приводит к повышению эффективности ветрогенератора в целом. Кроме этого, конструкция чувствительна к слабым воздействиям ветра.

Но эта схема приводит к повышению материалоёмкости устройства, что увеличивает его стоимость. В процессе эксплуатации конструкцию сопровождает увеличенный звуковой фон.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
