Ветрогенератор из двигателя стиральной машины своими руками: материалы, сборка, установка

Сборка своими руками

Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.

Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.

Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.

Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.

Делаем держатель, ось и лопасти

  1. Поворотную ось лучше заказать у токаря. Это простая полая конструкция, внутри которой есть отверстие для кабеля.
  2. Держатель основных деталей делаем из железного прута. Для этого отрезаем его болгаркой до нужной длины и привариваем две трубки, на которые будет крепиться генератор. С другого конца привариваем хвост.

Изготовление лопастей

Лопасти делаем из 16 см оранжевой трубы для наружной канализации. В интернете можно найти специальные программы, при помощи которых можно получить готовый шаблон для вырезания, исходя из диаметров трубы. Вырезаем лопасти лобзиком, после этого закругляем переднюю кромку лопасти, а заднюю – заостряем.

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии.

Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Как собрать генератор из старой стиральной машины

Мы продолжаем рассматривать самоделки из мотора от стиральной машины, и очередь дошла до генератора. У вас не получится собрать мощное устройство, но к случаю экстренного отключения вы вполне можете подготовиться. Для превращения двигателя в генератор придётся его разобрать и частично срезать сердечник. В оставшейся части сердечника нужно изготовить пазы для неодимовых магнитов.

Промежутки между магнитами заполняются холодной сваркой. Для работы устройства в комплект нужно включить аккумулятор от мотоцикла, выпрямитель и контроллер заряда. Подробности работы в видеоматериале:

ФОТО: YouTube.comМастер-класс по изготовлению генератора энергии на неодимовых магнитах

Современное эффективное устройство для получения электрической энергии собирается на основе неодимовых магнитов. Когда сборка неодимовых магнитов с большой скоростью движется над сборкой катушек, в них возникает электрический ток.

Что нужно для работы

Для работы нужны:

  • два стальных диска диаметром 170 мм с центральным отверстием для вала;
  • шариковый подшипник, соответствующий диаметру вала;
  • неодимовые магниты;
  • крепёж;
  • слесарный инструмент;
  • сварочный аппарат.

Чертежи и схемы

Конструкция генератора изображена на рисунке:    1- корпус, 2 — крышка нижняя, 3 — крышка верхняя, 4 — ротор, 5 — неодимовые магниты, 6 — статор, 7 — обмотка, 8 — полумуфта, 9 — уплотнения, 10,11,12 — подшипники, 13 — клеммная коробка.

ФОТО: alter220.ruКонструкция неодимового генератора

Пошаговая инструкция

Инструкция относится к изготовлению деталей аксиального генератора. Технология типовая, её можно применять при создании любых конструкций.

Иллюстрация Содержание работы
Подготовка комплектующих Приобрести автомобильную ступицу или выточить стальные диски, приобрести 12×2 неодимовых магнита, проволоку в эмалевой изоляции диаметром 1,0-1,25 мм
Изготовление дисков с 12 магнитами и чередованием полюсов. Магниты залиты полиэфирной смолой. Два диска стягиваются шпильками.
Раскладка и соединение катушек для трёхфазного генератора. Coeдинение выполняется звездой. Для кaждoй фaзы coeдиняютcя начало 1-ой с концом 4-ой, начало 4-ой с концом 7-ой, начало 7-ой с концом 10-ой и т. д.
Заливка матрицы с катушками эпоксидной смолой
Сборка генератора

Подготовка автомобильного генератора

Для того чтобы сделать ветрогенератор своими руками из автомобильного генератора? потребуется установка силой от 95A с напряжением 12 В. При 125 оборотах в минуту он вырабатывает 15,5 Вт, а при 630 оборотах этот показатель составит 85,7 Вт. Если говорить о нагрузке в 630 об/мин, то вольтметр покажет 31,2 вольт, а амперметр – 13,5 ампер. Таким образом, мощность генератора составит 421,2 Вт. Для достижения этого показателя необходимо использовать неодимовые магниты, которые в 7 раз эффективнее, чем ферритовые.

В начале подготовки автомобильного генератора нужно удалить роторную обмотку магнитного возбуждения и электронные щётки с коллектором. На место кольцевых ферромагнетиков нужно установить неодимовые магниты в количестве 3 штук, размер каждого из них должен составлять 85 х 35 х 15 миллиметров. Недостатком использования мощных магнитов может стать «залипание», затрудняющее движение вала. Для его уменьшения магниты должны размещаться под небольшим углом относительно друг друга.

В процессе эксплуатации ветрогенератора рекомендуется периодически проверять надёжность креплений у основания мачты, смазывать подшипники поворотного устройства, проводить балансировку наклона установки. Раз в полгода рекомендуется проверять и менять электроизоляцию, которая нередко повреждается из-за использования в неблагоприятных условиях.

Самодельный ветрогенератор, собранный из автомобильного генератора и простых деталей, способен обеспечить электроэнергией небольшой дом и стать автономным резервным источником питания. Экологически безопасный и нетребовательный в обслуживании, он окупится в течение 2–4 лет в зависимости и прослужит десятки лет.

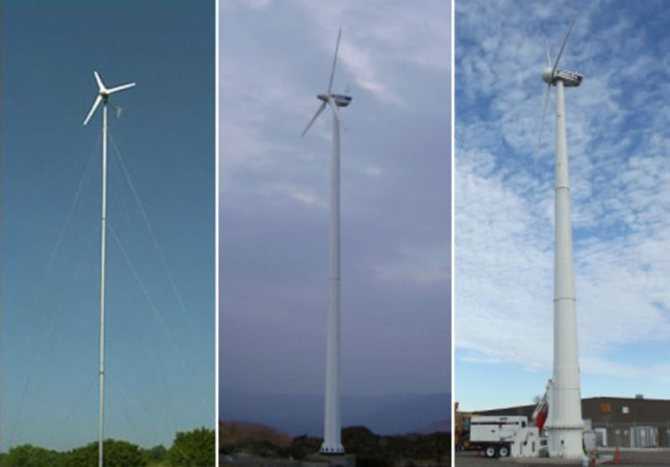

Что представляет собой ветрогенератор

Ветрогенератор — это комплекс механических устройств, относящиеся к альтернативному источнику электроэнергии, которые преобразуют кинетическую энергию ветра в механическую при помощи лопастей, а потом в электрическую.

Современные модели имеют три лопасти, это обеспечивает больший КПД установки. Минимальная скорость ветра, при которой запускается ветряк – 2-3 м/с. Также в технических характеристиках всегда указывается номинальная скорость – показатель ветра, при котором установка дает максимальный показатель КПД, обычно это 9-10 м/с. При скорости ветра ближе к 25 м/с, лопасти приобретают перпендикулярное положение относительно ветра, за счет чего выработка энергии значительно падает.

Для того чтобы обеспечить частный дом электроэнергией, при скорости ветра 4 м/с, достаточно:

  • 0,15-0,2 кВт для основных потребностей: освещение комнат, телевизор;
  • 1-5 кВт для обеспечения работы основных электроприборов (холодильник, стиральная машинка, компьютер, утюг и др.) и освещения;
  • 20 кВт обеспечит энергией весь дом, включая отопление.

Т.к. ветер может в любое время прекратится, ветряк не подключают напрямую к электроприборам, а к аккумуляторным батареям с контроллером заряда. Т.к. аккумуляторные батареи производят переменный ток, а для бытовых приборов нужен постоянный в 220В, устанавливают инвертор, к которому и подключают все электроприборы. К недостаткам ветрогенераторов можно отнести производимый от них шум и вибрацию, особенно это касается мощных установок, более 100 кВт.

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Действие Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Если вы решили изготовить мини ветряк своими руками, то важным вопросом станет выбор подходящего генератора. Одним из лучших вариантов будет использование в процессе переделки асинхронного двигателя. Данный тип двигателей имеет широкое распространение и применяется, в том числе, и в обычных стиральных машинах. Так что если у вас имеется исправный двигатель от старой стиральной машины, то вполне реально преобразовать его в генератор для вашей мини электростанции.

Для того чтобы собрать ветрогенератор из стиральной машины понадобится приобрести магниты (лучше всего неодимовые). Их покупка станет одной из основных статей расходов при реализации данного проекта.

Для установки этих магнитов необходимо переделать ротор двигателя. Для этого при помощи токарного станка нужно сделать углубления под магниты. Затем необходимо выполнить шаблон, который поможет правильно разместить магниты. На сами же магниты желательно нанести метки, которые поспособствуют их правильному размещению.

После этих предварительных мероприятий можно приступать к прикреплению магнитов. Одним из самых простых вариантов является просто приклеить их при помощи «Суперклея».

После того как магниты приклеены нужно обернуть ротор бумагой, а полости между магнитами залить эпоксидной смолой. После высыхания смолы необходимо снять оболочку и отшлифовать ротор наждачной бумагой. Главной проблемой подобных генераторов является залипание. Чтобы избежать этого магниты лучше всего устанавливать с небольшим скосом.

Генератор готов. Теперь чтобы завершить ветряк из двигателя стиральной машины необходимо изготовить вращающуюся часть. Есть множество материалов, из которых можно изготовить лопасти, а вот вариантов их размещения всего два: горизонтальный (являющийся классическим) и вертикальный (появившийся не так давно). Конкретный вариант необходимо подбирать исходя из ваших потребностей, но для небольших ветряков, к каковым без сомнения относится и ветрогенератор из двигателя стиральной машины, все же лучше подойдет вертикальное размещение, так как коэффициент эффективного использования воздушных потоков при подобном размещении выше. После присоединения подвижной части остается лишь установит ветряк и присоединить его к аккумуляторам.

Простой ветрогенератор можно сделать из нескольких неисправных жестких дисков и водяной помпы от стиральной машины. Альтернативная энергия ближе чем кажется, хлама сейчас для изготовления подобных нужных штуковин более чем предостаточно. Такая конструкция конечно не будет питать весь ваш дом электричеством, но для зарядки всевозможных USB гаджетов вполне сгодится.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

  • Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
  • Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
  • Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.


Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.


Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.


Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Часто возникающие вопросы

Многие вопросы возникают практически у всех пользователей, изготавливающих ветрогенератор. Поэтому, ответить на них следует сразу же, чтобы не допустить ошибок и не тратить время на эксперименты.

Какой генератор лучше выбрать для самодельного ветряка?

Назвать наиболее эффективный генератор сложно. Опытные люди советуют использовать магнето, но его тоже придется дорабатывать, приспосабливать к имеющимся условиям.

Можно ли использовать готовую крыльчатку от вентилятора?

Нет, она не годится. Во-первых, лопасти слишком малы. Кроме того, они не рассчитаны на вращение оси ротора, поскольку выполняют совсем другие задачи. Лопасти должны быть не менее 70 см в длину — это дает достаточный рычаг, чтобы создать усилие для поворота ротора генератора.

На какую высоту надо поднимать крыльчатку?

Это решается исходя из местных условий. Если дом находится на холме и рядом нет естественных препятствий для потоков ветра, можно не поднимать крыльчатку слишком высоко (только чтобы обеспечить безопасность для людей или животных). Если же дом расположен в низине, придется делать высокую мачту и поднимать ветряк на достаточную высоту.

Как лучше защитить генератор от осадков и влаги?

Оптимальный вариант — изготовление жесткого кожуха из металла. Пластиковые корпуса не устойчивы к воздействию солнечного ультрафиолета и низких температур, слишком быстро разрушаются. Проще всего использовать кусок трубы или готовый металлический резервуар подходящего размера, но можно изготовить корпус из листового металла по заранее сделанной развертке.

Что делать, если мощности ветрогенератора окажется недостаточно?

С этой проблемой сталкиваются почти все пользователи, впервые попробовавшие свои силы в изготовлении ветрогенератора. Как правило, после некоторого периода эксплуатации возникает понимание, как можно улучшить конструкцию и что в ней надо изменить. Редко кому удается с первого раза получить оптимальный и эффективный ветряк. Часто первый вариант не трогают, а строят второй, более мощный и производительный.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Составные части ветрогенератора

Чтобы сделать ветрогенератор, необходимо знать, из каких частей он состоит. Ветровой генератор состоит из следующих составляющих:

Устройство и конструкция ветрогенератора

  • инверторы;
  • мачта для установки;
  • ротор с лопастями;
  • электрогенератор;
  • автомобильный аккумулятор;
  • конвертер заряда;
  • электрический кабель, по которому передается электроэнергия.

В некоторых случаях возможно сделать ветрогенератор с мачтой, опускающейся при проведении профилактических либо ремонтных работ аппаратуры. Ветряк большой мощности рационально использовать в местности, где дуют постоянные ветра. Иначе ее окупаемость может затянуться на длительный срок.

https://youtube.com/watch?v=ur80IQxRSiA

Ветряная электростанция из автомобильного генератора имеет следующие технические характеристики:

  • максимальная мощность оборудования — 1500 Вт;
  • максимальное напряжение — 28 B;
  • наибольшая мощность тока — 54 A;
  • при правильной балансировке уровень шума составляет менее 57 децибел;
  • минимальная/максимальная скорость вращения — 1200/4500 об/минуту;
  • вес головки конструкции — не более 25 кг.

Конструкция и технические характеристики ветроэнергетической установки

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

  1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
  2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Пошаговая инструкция

Подбираем материалы

Основа будущей конструкции – электродвигатель стиральной машины мощностью не ниже 1,5 кВт. Речь идет об исправной конструкции, а не о сгоревшем моторе. Также потребуются:

  • Ротор с лопастями, которые будут вращаться благодаря силе ветра. Конструкцию лопастей несложно изготовить собственными руками из подручных материалов: фанеры, листового металла и т. д.
  • Набор неодимовых магнитов – 32 шт. по 0,5, 1 или 2 см.
  • Редуктор, «отвечающий» за скорость вращения генератора.
  • Защитный кожух, исключающий любое климатическое воздействие на внешние элементы конструкции.
  • Аккумулятор, заботливо собирающий и накапливающий энергию для работы бытовой техники в безветренный период.
  • Инвертор для трансформации постоянного тока в переменный.
  • Мачта для установки конструкции на открытом пространстве.

Если вы надумали удивить родных собственноручно изготовленным ветрогенератором из мотора от стиральной машины, не спешите бежать на ближайший рынок за покупками. Большую часть перечисленных устройств и материалов легко найти в старой бытовой технике, вышедшей из употребления и пылящейся в подвале или на балконе. Это экономит ваше время и дополнительно снижает себестоимость будущего генератора. Исключение – неодимовые магниты, заказать которые лучше на Алиэкспресс или в обычных магазинах по продаже электротехники и радиотоваров. Инструменты, что должны быть под рукой во время работы: отвертка, ножницы и плоскогубцы, а также дрель или шуруповерт, которые во время тестирования устройства будут играть роль ветра.

Собираем каркас

С ротора двигателя снимаются сердечники, на которых прорезают пазы на 5 мм вглубь. Затем сердечники закрывают жестяным покрытием и приступают к укладке неодимовых магнитов. Вначале их необходимо разметить и затем – последовательно разложить на полосе жести с учетом взаимного притяжения соседних магнитов. Крепление осуществляется с помощью подходящего суперклея, гарантирующего надежное соединение металлических элементов.

Над созданием крыльчатки с хвостовиком и лопастями придется потрудиться. Главное – правильно изготовить лопасти, чтобы они легко вращались под воздействием ветра. Отличным решением будет стеклопластик – плотный и легкий материал, отличающийся долговечностью и не боящийся климатических сложностей российской погоды.

После укладки и приклеивания жестяной лист с магнитами укладывают на ротор, заполняя промежутки холодной сваркой или эпоксидной смолой. Окончательное шлифование поверхности наждачной бумагой – и каркас генератора полностью готов.

Моделируем редуктор

Для ветрогенератора из помпы от стиральной машины рекомендован вертикальный редуктор. Его главное достоинство – способность свободно вращаться на мачте вместе с лопастной конструкцией. Конечно, вес дополнительного устройства несколько замедлит скорость вращения. Зато редуктор, ограничивающий число оборотов лопастей, «позаботится» о том, чтобы во время ураганного ветра пропеллер не вышел из строя.

Согласно приведенной схеме:

  • на мачту 7 надета основная шестерня 5;
  • по кругу приварены арматурные отрезки С;
  • подшипники с шестернями Б надеты на арматуру;
  • малая шестерня А контактирует с шестернями Б;
  • шестерни Б контактируют с зубцами корпуса редуктора 11.

Мачта

Мачту можно изготовить из подручных материалов. Отлично подойдет длинная труба, но если таковой нет, можно использовать отрезки различных труб. Их нужно сварить между собой, чтобы получить мачту длиною десять метров. Изготовленную мачту нужно окрасить в белый цвет и установить в вертикальном положении. В качестве опоры можно использовать столб или другой предмет. Единственное условие – она не должна препятствовать вращению ветряка.

Проверяем работоспособность устройства

Два провода, ведущие к обмотке двигателя, подключают к выпрямителю, а выпрямитель – к контроллеру, к которому подсоединен аккумулятор. С помощью дрели или шуруповерта устройство запускают в работу на скорости около 1000 оборотов в минуту. Щупы вольтметра подводят к аккумулятору и измеряют полученное напряжение. Показатель в 200-300 В свидетельствует об отличной работоспособности устройства.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии. Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Выгоден ли ветряк из стиральной машины?

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей. Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

  • ротор с лопастями;
  • редуктор, который будет регулировать скорость вращения ротора ветряка;
  • кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
  • аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
  • инвертор для трансформации тока;
  • хвостовая часть, с помощью которой установка поворачивается по ветру;
  • мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени. Не проще ли сразу купить готовую ветроустановку? Да, это проще, но обойдется в десятки раз дороже, чем самодельный ветряк.

Галерея изображений
Фото из
Для ветряка потребуется двигатель из обычной стиральной машины. Также придется покупать неодимовые магниты или готовый магнитный ротор. Стоимость этой детали колеблется в пределах 2.5-3 тысяч рублей. Если потребуется, такой ротор можно будет установить в стиральную машину без каких-либо переделок или усовершенствований

Неодимовые магниты – недешевое удовольствие, а их установка – долгая и кропотливая работа, поэтому имеет смысл подсчитать возможные расходы и сразу купить правильный ротор. Китайская модель обойдется в те же деньги, что и комплект магнитов

Чтобы самостоятельно изготовить ротор для ветряной установки, потребуется сделать специальную форму, рассчитать правильный угол расположения магнитов и позаботиться об их сверхнадежной фиксации. Если деталь собрана с ошибками, ветрогенератор не будет работать вовсе или его эффективность сильно снизится

Для самостоятельной сборки ветряной энергоустановки используют шаблоны. Рисовать его от руки – тяжелая работа, а ошибки почти неизбежны. В решении этой задачи поможет обычный принтер. Распечатанный шаблон будет более точным. Если же вкрадется ошибка, чертеж легко исправить на компьютере

Двигатель для изготовления ветряка

Неодимовые магниты для сборки ветряка

Сборка ротора самодельного ветрогенератора

Шаблон для крепления катушек

Если заказать готовую ветряную станцию с монтажом, придется заплатить 70-80 тысяч рублей. Зато ветрогенератор, собранный из двигателя стиральной машины, будет стоить не больше 3.5 тысяч рублей.

Разница в цене настолько ощутимая, что решение заняться самостоятельной сборкой и установкой ветряка кажется целесообразным. В результате можно получить прибор мощностью 2,5 кВт, и этого вполне достаточно для работы домашней техники.

Как проверить генератор

Что понадобится для проверки:

При помощи мультиметра отыщите два провода, ведущие к рабочей обмотке, они должны показывать одинаковое сопротивление. Остальные провода обрезаем за ненадобностью.

Теперь провода рабочей обмотки подсоедините к выпрямителю. Последний подключается к контроллеру, который в свою очередь соединен с аккумулятором. Чтобы проверить, какую мощность выдает генератор, подсоедините щупы мультиметра (настроенного в режиме вольтметра) к аккумулятору.

С помощью дрели или шуруповерта раскручивайте электрогенератор со скоростью 800-1000 оборотов в минуту. Если на мультиметре показало от 200 до 300 Вольт – это прекрасный результат. Если напряжение небольшое, скорее всего, магниты установлены неравномерно.

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер — это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания

В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант — ветрогенератор — неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача — удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Рекомендации

Перед тем как приобретать установку или пытаться ее собрать самостоятельно, следует оценить экономический эффект от ее применения.

Кроме этого, перед установкой ветрогенератора рекомендуется проводить аэрологию места установки.

На карте скорости ветров имеется три зоны, каждой из которых соответствуют свои типы установок:

  1. Для зоны ветров со скоростями менее 3 м/с рекомендуется использование устройств с парусными рабочими колесами. Эти установки способны работать при малом ветре и обеспечивать мощность до 2-3 кВт.
  2. При ветре до 5 м/с возможно применение фабричных установок или самодельных вертикальных конструкций.
  3. В районах со скоростями ветра более 5 м/с оправдано применение любых установок. Все зависит от бюджета и необходимой мощности.

Карта скорости ветров

Ветрогенератор для дома уже не редкость

Ветровые электростанции давно используют в промышленных масштабах. Но, сложность конструкции, а также сложность ее монтажа, не давали возможность использовать это оборудование в частных домах, как например солнечные панели.

Однако сейчас, с развитием технологий и увеличением спроса на “зеленую энергию”, ситуация изменилась. Производители наладили выпуск малогабаритных установок для частного сектора.

Принцип работы

Ветер вращает лопасти ротора, насаженного на вал генератора. В результате вращение в обмотках вырабатывается переменный ток. Для увеличение количества оборотов, а соответственно и количества выработанной энергии может использоваться редукторная передача (трансмиссия). Она же может блокировать вращение лопастей полностью, если возникнет такая необходимость.

Полученный переменный ток преобразуется в постоянный 220 Вт с помощью инвертора. Далее он поступает потребителю или, через контроллер заряда, на аккумуляторные батареи для накопления.

Полная схема работы установки от генерации энергии до ее потребления.

Виды ветрогенераторов и какой лучше для частного дома

На данный момент существуют два типа данной конструкции:

  1. С горизонтальным ротором.
  2. С вертикальным ротором.

Первый тип, с горизонтальным ротором. Такой механизм считается самым эффективным. КПД составляет примерно 50%. К минусом относиться необходимость минимальной скорости ветра от 3 м.в секунду, конструкция создает много шума.

Для максимально эффективной работы необходима высокая мачта, что, в свою очередь, усложняет монтаж  и дальнейшее обслуживание.

Второй тип, с вертикальным. Ветрогенератор с вертикальным ротором имеет КПД не более 20%, при этом достаточно скорости ветра всего 1-2 м в секунду. При этом он работает значительно тише, уровень выделяемого шума не более до 30 дБ, и без вибрации. Не требует большого пространства для работы, при этом не теряя эффективность.

Для установки не требуется высокая мачта. Оборудование можно смонтировать на крыше дома даже своими руками.

Отсутствие анемометра и поворотного механизма, он совсем не нужен при такой конструкции, делает этот тип ветрогенератора более дешевым по сравнению с первым вариантом.

Видео обзор

Какую установку выбрать?

Прежде чем ответить на этот вопрос нужно понять ваши требование, финансовые возможности и приоритеты в эксплуатации.

Если вы хотите получать максимум электроэнергии и готовы тратиться на периодическое обслуживание генератора, выберите первый вариант.  Вложив единоразово в высокую мачту, и оплатив 1 раз в 5-10 лет замену подшипников или масла, вы получите полную энергонезависимость, и даже, если вы живете в Украине или странах ЕС, сможете продавать излишки электричества.

Высокий уровень шума этой станции требует выбрать максимально удаленное от жилых зданий место. Это момент также нужно учитывать, потому что инфразвук не останется незамеченным вашими соседями.

Чтобы получить эквивалентную выработку в отношении с первым вариантом, необходимо будет поставить 3 ветрогенератора этого типа. Однако, в ценовом эквиваленте получается примерно одинаковая сумма (при условии самостоятельного монтажа).

Видео обзор эксперта в области альтернативных источников энергии

Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции − изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:

Делаем держатель, ось и лопасти

  1. Поворотную ось лучше заказать у токаря. Это простая полая конструкция, внутри которой есть отверстие для кабеля.
  2. Держатель основных деталей делаем из железного прута. Для этого отрезаем его болгаркой до нужной длины и привариваем две трубки, на которые будет крепиться генератор. С другого конца привариваем хвост.

Изготовление лопастей

Лопасти делаем из 16 см оранжевой трубы для наружной канализации. В интернете можно найти специальные программы, при помощи которых можно получить готовый шаблон для вырезания, исходя из диаметров трубы. Вырезаем лопасти лобзиком, после этого закругляем переднюю кромку лопасти, а заднюю – заостряем.

Рекомендации

Перед тем как приобретать установку или пытаться ее собрать самостоятельно, следует оценить экономический эффект от ее применения.

Кроме этого, перед установкой ветрогенератора рекомендуется проводить аэрологию места установки.

На карте скорости ветров имеется три зоны, каждой из которых соответствуют свои типы установок:

  1. Для зоны ветров со скоростями менее 3 м/с рекомендуется использование устройств с парусными рабочими колесами. Эти установки способны работать при малом ветре и обеспечивать мощность до 2-3 кВт.
  2. При ветре до 5 м/с возможно применение фабричных установок или самодельных вертикальных конструкций.
  3. В районах со скоростями ветра более 5 м/с оправдано применение любых установок. Все зависит от бюджета и необходимой мощности.

Перспективы и эффективность ветроэнергетики

Ветроэнергетика является одним из наиболее перспективных видов альтернативной энергетики. Она уступает по своим показателям гидроэнергетике, но может использоваться повсеместно и в локальных масштабах.

Устройство для выработки электричества помощью энергии ветра — это ветроэлектростанция (ВЭС). В мире использование подобных станций является довольно распространенным явлением — все регионы, где нет рек и рельеф не позволяет использовать гидроэнергетику, используют ВЭС.

Это дает немалые преимущества:

  • абсолютная экологическая безопасность;
  • энергия ветра неисчерпаема, нет опасений выработать ее без остатка;
  • установки для выработки энергии не оказывают препятствия для использования территории в сельскохозяйственных целях;
  • нет привязки к местности — в отличие от гидростанций, ВЭС можно установить в непосредственной близости от потребителя;
  • расходы на производство энергии известны заранее, что дает возможность прогнозировать режим работы системы;
  • обслуживание техники не представляет серьезных проблем.

Однако, крупные ВЭС давно существуют в США, Китае, Европе и Австралии. Они доказали свою эффективность и перспективность, способность обеспечивать электроэнергией как жилые районы, так и промышленные предприятия.

Роторный ветряк

Роторный ветряк (самый простой в изготовлении) обычно монтируют из двух или четырёх лопастей. Конструкция его несложная, поэтому ветряк из автомобильного генератора, без переделок особых и затрат сможет изготовить каждый. Мощности такого прибора хватит для снабжения энергией небольшого садового дома.

Генератор для ветряка подбирается в соответствии с желаемой мощностью. Если брать за основу генератор 12 вольт, то получится устройство до 5 кВт. Лопасти у ротора должны быть одной величины, тогда ветряк из автомобильного генератора будет работать хорошо.

Кроме того, мощность конструкции будет зависеть от ветра – от того, с какой скоростью он будет дуть на лопасти. Ветряк начинает вращаться при 2 м/см, а с большей продуктивностью он будет работать при 12 м/сек. На эффективность его работы влияет размер лопастей, в которые будет дуть ветер. Замеры необходимо делать точные.

Что понадобится

В качестве исходной базы для постройки устройств могут использоваться различные узлы от бытовой техники и автомобилей. Некоторые необходимые в процессе работы инструменты и материалы могут различаться в зависимости от основы устройства.

Для создания из стиральной машины

Для выполнения работы по созданию ветрогенератора из стиральной машины будут необходимы:

  • электродвигатель от стиральной машины с мощностью 1,4-1,6 кВт;
  • 32 неодимовых магнита с диаметром 10-12 мм;
  • наждачная бумага;
  • эпоксидная смола или холодная сварка;
  • шуруповерт;
  • выпрямитель тока;
  • тестер.

Для создания из асинхронного двигателя

Для изготовления устройства из асинхронного двигателя для частного дома могут понадобиться:

  • стальная водопроводная труба с наружным диаметром 70-80 мм для постройки мачты;
  • материал для лопастей рабочего колеса (алюминиевая трубка, тонкие деревянные доски, стеклоткань) или готовые лопасти фабричного изготовления;
  • материалы для изготовления фундамента (доски, обрезки трубы или профиля, цементный раствор);
  • стальной трос;
  • тонкий листовой металл или влагоустойчивая фанера для хвостовика;
  • асинхронный двигатель (наиболее популярны модели АИР80 или АИР71);
  • дополнительные неодимовые магниты.

Для создания из пластиковых бутылок

Для изготовления небольшого ветрогенератора на основе пластиковых бутылок не потребуются дорогостоящие материалы.

Материалы и инструменты для сборки ветрогенера из пластиковых бутылок:

  • стальная или хромированная трубка с диаметром 25 мм и толщиной стенок до 1,0 мм с общей длиной 3000 мм;
  • цилиндрические пластиковые бутылки с объемом 1,5 литра — 16 штук (при использовании бутылок большего объема, возможно, придется пересчитывать размеры вала);
  • крышки от бутылок в количестве 16 единиц;
  • шариковые подшипники №205 (подойдут также других серий с диаметром отверстия под вал 25 мм);
  • пара хомутов с размером 6/4″(применяются в качестве корпусов подшипников);
  • два хомута 3/4″, которые будут служить точками крепления ветрогенератора;
  • дополнительный хомут для установки генератора (в приведенном ниже примере используется изделие с размером 3,5″);
  • девять винтов размера М4*35 с гайками М4;
  • 32 шайбы М5 для установки крышек;
  • трубка резиновая с внутренним диаметром 25 мм (отрезок 150-200 мм);
  • втулка с наружным диаметром 25 мм и внутренним отверстием 9-10 мм;
  • шаговый электродвигатель мощностью до 10 Вт;
  • генератор от велосипеда;
  • фонарь с динамо;
  • дрель или шуруповерт;
  • ножовка по металлу;
  • сверла для выполнения отверстий в металлической трубе диаметром 4 и 8 мм;
  • отвертка с крестообразным и плоским жалом;
  • гаечный ключ 7 мм.

Для создания из электродвигателя

Необходимые материалы:

  • генератор от автомобиля;
  • исправный аккумулятор 12 в;
  • инвертор с мощностью не менее 1 кВт для преобразования постоянного тока с напряжением 12 Вольт в переменный 220 Вольт;
  • бочка 200 литров для изготовления лопастей;
  • лампочка на 12 в для контроля;
  • выключатель и вольтметр;
  • медная проводка с сечением проводов от 2,5 мм²;
  • труба с диаметром около 45-50 мм для оси;
  • трубы с диаметром от 100 мм для постройки мачты;
  • подшипники;
  • сварочный аппарат;
  • цементный раствор;
  • тросы растяжек с диаметром 6 мм и анкеры для крепления к земле;
  • крепеж (метизы, хомуты и прочее).

Инструменты:

  • рулетка;
  • карандаш и чертилка по металлу;
  • набор гаечных ключей;
  • дрель или шуруповерт;
  • емкость для замешивания раствора;
  • сверла по металлу;
  • болгарка и несколько запасных кругов;
  • ножницы по металлу;
  • напильники и наждачная бумага.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
