Изготовление ветрогенератора своими руками

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Технология сборки

Для конструирования ветряка подойдет генератор от трактора серии ДТ, модель AT-700. Его максимальное количество оборотов вращения достигает 6 тыс. об/мин. Для генератора ветровой энергии, применяемой в частном хозяйстве, эта частота вращения очень большая. Существует два варианта для устранения этой проблемы:

  • применение такого редуктора-мультипликатора, который дает нужное передаточное отношение;
  • перемотка имеющейся обмотки тракторного статора под меньшие обороты.

Схема ветрогенератора своими руками

Конструкторы рекомендуют воспользоваться для изготовления ветрогенератора своими руками вторым вариантом. При этом стоит учесть тот факт, что вес этого автомобильного генератора достигает 6 кг. При дополнении генератора редуктором вес головки конструкции увеличится в два раза, что является немаловажным параметром при сборке ветряка. Чем меньше этот показатель, тем лучше. Лопасти нужно сделать из пластиковой или дюралевой трубки диаметром 20 см и длиной 1 метр.

Порядок сборки ветряка заключается в следующем:

Схема основных узлов роторного ветряка

  • Вначале разрезают трубу на четыре равные части и из ее одной части вырезают крыло.
  • Следующие крылья вырезают по шаблону первого крыла.
  • Края крыльев скругляют и шлифуют, чтобы не было заусенцев.
  • Прикручивают лопасти к диску от циркулярной пилы, предварительно убрав с него зубья.
  • Просверливают отверстия и вставляют полученные лопасти.

Ветряное колесо прикручивают горизонтально на штатив и осуществляют его балансировку, сглаживая края верхней лопасти до равновесия колеса. Перекос допускается не более 2 мм.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Использование генератора от Еврокамаза

Использование генератора от Еврокамаза возможно при внесении небольших изменений. Конструкция такого устройства весьма близка к тракторной, но имеет более высокое напряжение и силу тока. Порядок модернизации узла такой же, перематываются обмотки и устанавливаются мощные магниты, создающие переменное магнитное поле.

Изначальная рабочая скорость вращения ротора слишком высока, поэтому потребуется увеличение количества витков на обмотках, позволяющее реагировать на малые значения скорости. После намотки рекомендуется присоединить генератор к источнику вращения (чаще всего используют электродрель) и замерить величину вырабатываемого тока. Такой предварительный замер позволит получить определенную информацию о параметрах полученного устройства и, по необходимости, внести некоторые изменения в конструкцию.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

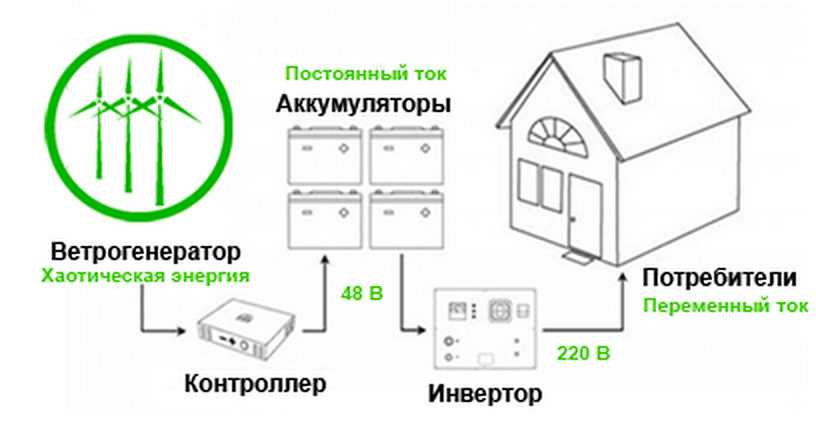

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Сборка

Для того чтобы собрать ветряк, необходимо сделать поворотную ось. Ее можно изготовить из подшипников и отвода 15-й трубы с резьбой и гайками. Необходимо залить трубку эпоксидом внутри подшипника, а его залить на кусочке трубы из пластика, диаметр которой составит 50 мм. Таким образом появилась поворотная ось.

Порядок установки ветровика:

  1. Сделать балку длиною 60 сантиметров из профиля 50*25 мм.
  2. Закрепить её на балку генератора.
  3. Закрепить хвост.
  4. Прорезать отверстия для закрепления поворотной оси.
  5. Поставить лопасти.
  6. Закрепить готовый ветрогенератор на мачту.
  7. Подсоединенить небольшой аккумуляторый блок.
  8. Подсоединенить мультиметр.

Ветрогенератор установлен и готов к использованию. Этот ветряк при маловетреной погоде способен с легкостью обеспечить светодиодную освещаемость, телевизор с ноутбуком и другие мелочи. Но это только при маловетреной погоде. При сильном ветре получение энергии возрастает в несколько раз.

В нынешнее время наибольшей проблемой, которая мешает развиваться промышленным малым ветровым установкам, является их слишком высокая стоимость, и исходя из этого, их приобретение с целью полного обеспечения дома и близкорасположенных электрической энергетикой будет финансово выгодна при среднегодовом порыве ветра, который будет достигать более 6 м/с.

Если дует слабый ветер, то его вполне достаточно, чтобы заменяющая энергия имела возможность оказать помощь в обеспечении электроэнергией некоторых мелких сооружений, то необходимо сделать ветровую конструкцию для дачи ручным способом – по стоимости это обойдётся в несколько раз дешевле, чем покупка готового.

Однако следует помнить, что ветровая энергетика – это отрасль, которая быстрыми темпами развивается, и поэтому, если всегда наблюдать за новинками производства, то не будет труда найти лучший вариант для решения трудности в строительстве ветряков для частных домов.

Технология проведения работ

Мастер должен увеличить число витков в 5 раз, это позволит уменьшить диаметр провода. На холостых оборотах напряжение будет равно 20 В. Если произвести загрузку с помощью электрической лампочки, позаимствованной от автомобильной фары на 60 свечей, то вольтметр покажет 12 В, тогда как амперметр — 5 А. Если вам покажется незначительным, что 1,3-киловаттный генератор выдает 60 ватт, можно использовать редуктор. Это обусловлено тем, что 600 оборотов в минуту является слишком маленьким показателем для сравнения с генератором автомобиля. Мощность будет расти пропорционально по отношению к количеству оборотов. Если удастся приобрести неодимовые магниты, размер которых составит 50 x 20 x 5 миллиметров, в количестве 12 штук, то можно изготовить новый ротор.

Окончание сборки ветряной установки

Для изготовления рамы генератора используется профильная труба, для хвоста – оцинкованная жесть. Конструкция поворотной оси состоит из трубки с двумя подшипниками. Крепление генератора к мачте осуществляется таким образом, чтобы расстояние от мачты до лопастей составляло не менее 25 см. В целях обеспечения безопасной сборки и монтажа, все работы следует выполнять в безветренную погоду. Сильный ветер может погнуть лопасти, и они разобьются о мачту.

Если для питания потребителей, работающих от сети 220 вольт, планируется использовать аккумуляторы, то в этом случае потребуется установка инвертора, выполняющего преобразование напряжения. Емкость аккумуляторной батареи подбирается в зависимости от технических характеристик генератора. На этот показатель оказывают влияние скорость ветра в данной местности, общая мощность подключаемых потребителей и частота их использования.

Для того чтобы предотвратить выход аккумуляторов из строя под влиянием чрезмерной зарядки, необходимо использовать контроллер напряжения, который бывает самодельный или заводского изготовления. Готовый ветряной генератор необходимо периодически обслуживать и своевременно производить регламентные работы.

Автомобильный инвертор с 12 на 220

Электромагнитный генератор

АВР для генератора

Генератор переменного тока: принцип работы

Генератор Тесла

Устройство генератора: принцип работы

Переделываем атомобильный генератор

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

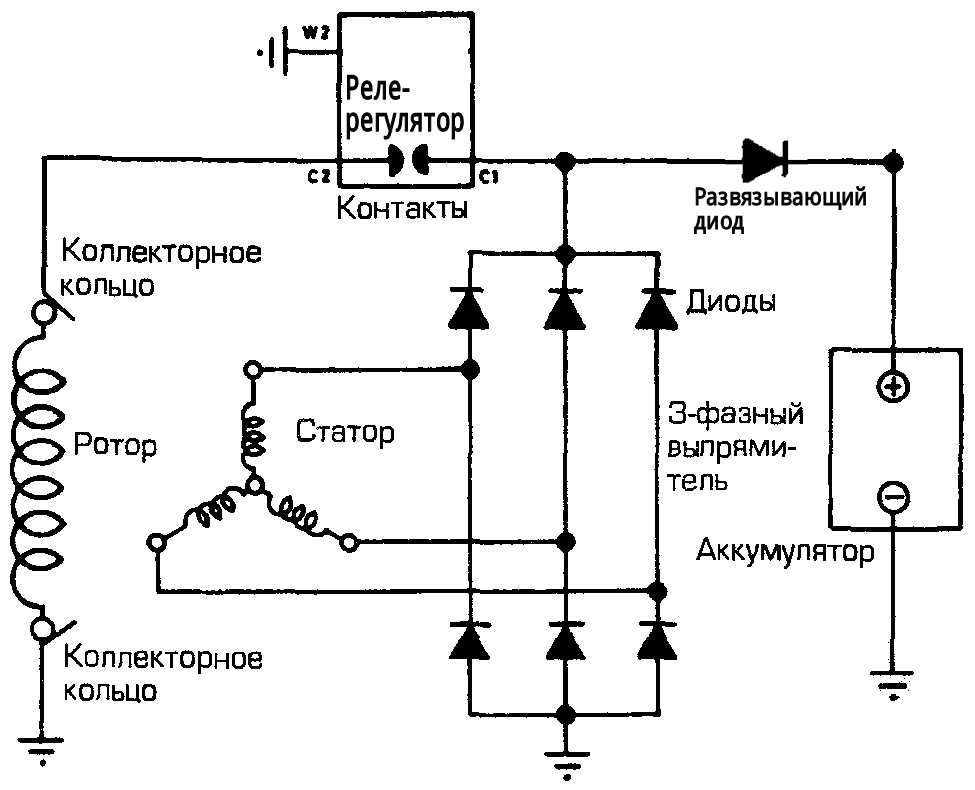

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.


Генератор для ветряка из автомобильного генератора

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Ветрогенератор из магнето

Магнето имеет несколько иную конструкцию, чем тракторный генератор. Оно оснащено двумя обмотками, низкого и высокого напряжения. Вторая обмотка не нужна, так как вольтаж, который она способна выдавать, не подойдет для ветряка. Небольшое усиление скорости ветра вызовет резкий скачок напряжения, что может вывести из строя потребители или промежуточное оборудование. Поэтому вторичную обмотку демонтируют, а первичную перематывают на большую мощность, чтобы устройство способно было выдавать результат на низких оборотах.

Кроме этого, понадобится исключить участие прерывателя. Здесь действуют двумя методами:

  • физический демонтаж кулачка прерывателя;
  • установка между контактами замыкающей перемычки, обеспечивающей постоянное соединение.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема самодельного ветряка.

  • Лопасти – они могут быть изготовлены из самых разных материалов;
  • Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
  • Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
  • Мультипликатор – повышает обороты вращения вала (ротора) генератора;
  • Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
  • Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
  • Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Доработка автомобильного генератора

Теперь о том, как сделать ветрогенератор из автомобильного генератора. Для изготовления генератор ветряной установки, в принципе, подойдёт автомобильный генератор от любой машины. Конструкции автогенераторов приблизительно одинаковые на разных автомобилях. Переделка его в генератор для ветрогенератора сводится к перемотке провода статора. А также изготавливается ротор на базе неодимовых магнитов. Отверстия для крепления магнитов сверлятся в полюсах ротора. Затем магниты устанавливаются с чередованием полюсов. Пространство между магнитами заполняется эпоксидной смолой, а сам ротор обёртывается бумагой.

Подобным способом умельцы переделывают двигатели от стиральных машин под генератор ветряной установки. Такие варианты также встречаются в интернете, но там магниты закрепляют на роторе под углом. Это делается для того, чтобы не происходило магнитного залипания. При магнитном залипании вал становится сложно сдвинуться с места. Чтобы этого избежать, магниты приклеивают с небольшим перекосом. По этой же причине лопасти делаются максимально большего размера.

Специалисты советуют делать новую обмотку на зуб статора по катушке. Существуют также варианты с всыпной обмоткой. Намотка катушки производится по трехфазной схеме в одном направлении. Эффективность генератора повышается с увеличением числа витков.

Те, кто переделывал автомобильный генератор под ветряную станцию, говорят, что нужно ориентироваться на следующую цифру. Если вы сделали 300 оборотов обмотки, то генератор должен выдавать примерно 30 вольт. Статор автомобильного генератора перематывается таким образом, что число витков увеличивается примерно в 7 раз, а их диаметр уменьшается. Это делается для того, чтобы увеличить выработку электрической энергии на малых оборотах. Ведь в автомобиле вращение происходит гораздо большей скоростью, нежели ветер будет вращать лопасти.

Чаще всего для изготовления ветряной установки подобного плана умельцы используют автомобильные генераторы с тракторов, грузовиков или мощных легковых автомобилей.

Лопасти являются одной из ключевых частей ветрогенератора. Работа остальных узлов во многом зависит от конструкции лопастей. Когда изготавливается самодельный ветрогенератор из автомобильного генератора, умельцы используют самые разные материалы. Это может быть простая канализационная труба из пластика. Такой материал мало весит, легко обрабатывается, устойчив к воздействию окружающей среды и стоит недорого.

Диаметр лопасти из трубы и её длина соотносятся, как 1 к 5. То есть, при изготовлении двухметровой лопасти, следует брать трубу диаметром 40 см. При этом отрезается кусок трубы нужной длины, а затем она разрезается вдоль на 4 части. Из одного куска можно изготовить шаблон, по которому вы вырежете все остальные лопасти. После изготовления лопастей, нужно убрать все заусенцы на срезах.

Затем лопасти фиксируются на алюминиевом диске, который имеет для крепления специальные полосы. И уже этот диск крепится к генератору, который будет вырабатывать электрический ток.

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

  1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
  2. Разрезаем трубу лобзиком вдоль на 4 части.
  3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
  4. Заусенца на краях сглаживаем абразивом.
  5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
  6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора
