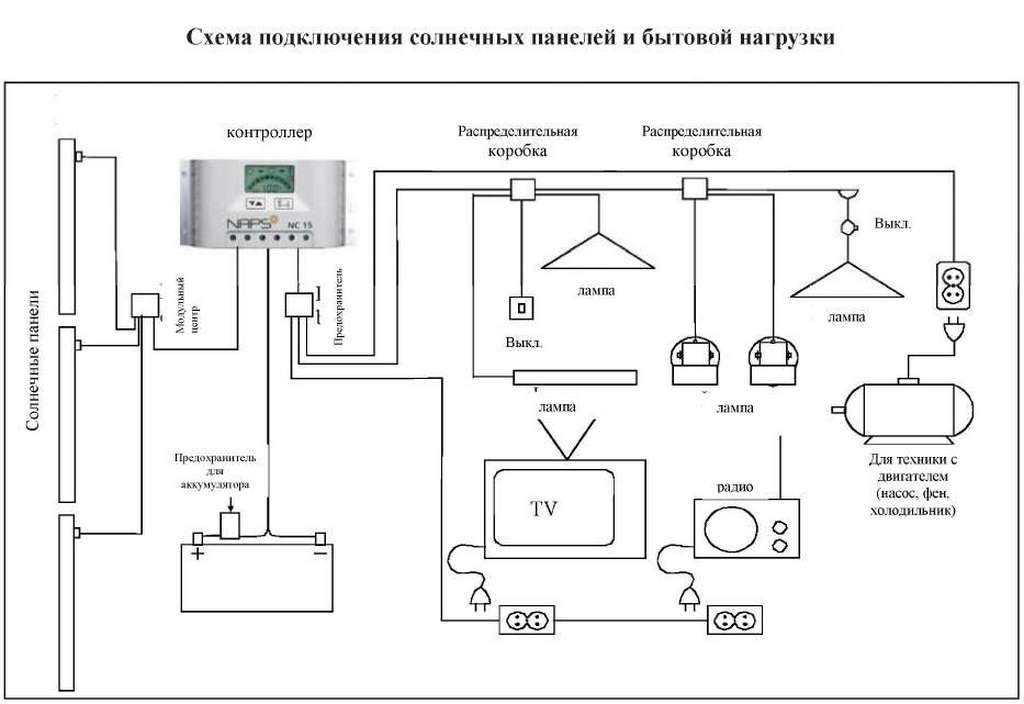

Схема подключения солнечной батареи

Пайка и сборка панелей

Сборку солнечных панелей своими руками можно разделить на три этапа:

  1. Изготовление каркаса;

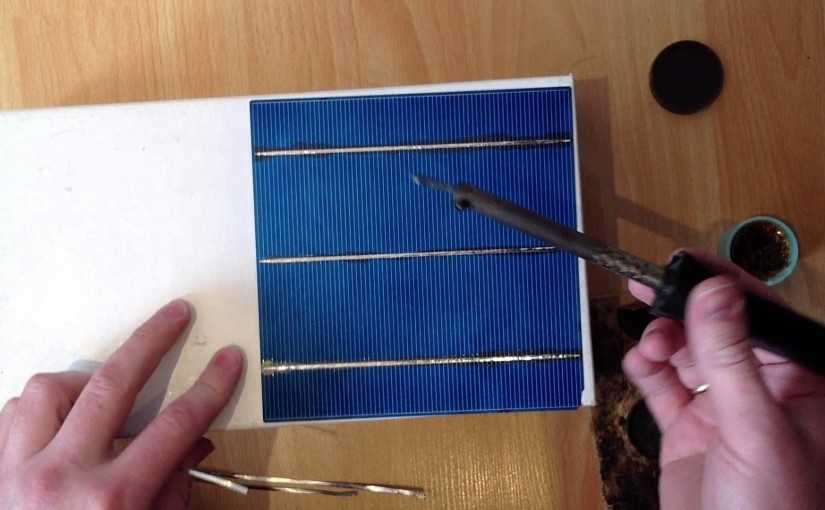

  2. Пайка фотоэлектрических преобразователей;
  3. Установка их в каркас и герметизация.

Каркас можно сбить из деревянных планок или сварить из алюминиевых уголков. Так или иначе, его габариты, форма и выбор материалов для изготовления напрямую зависят от того, как он будет монтироваться.

Необходимые материалы и инструменты

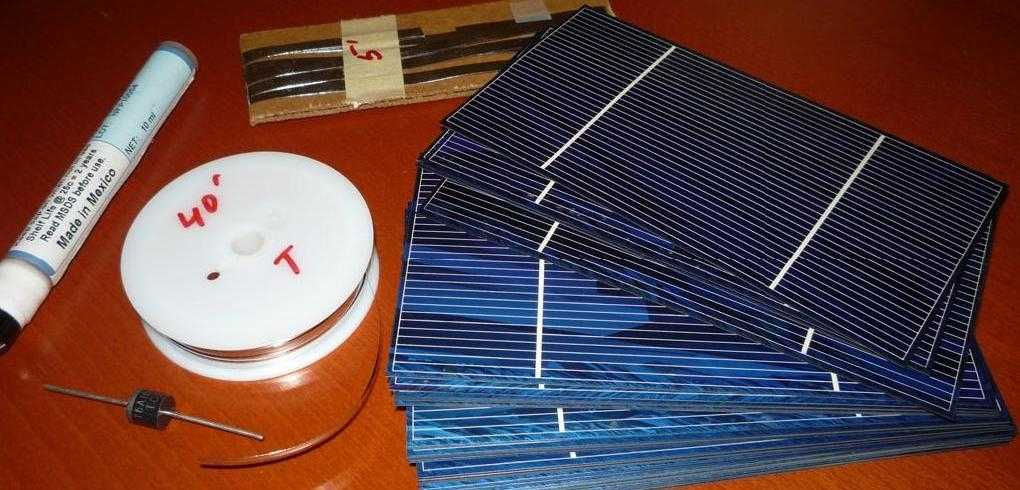

Для сборки солнечной батареи понадобятся следующие материалы:

  • алюминиевый или стальной уголок сечением 25х25;
  • болты 5х10 мм – 8 шт;
  • гайки 5 мм – 8 шт;
  • стекло или поликарбонат 5-6 мм;
  • клей – герметик Sylgard 184;
  • клей – герметик Ceresit CS 15;
  • поликристаллические преобразователи;
  • флюс фломастер (смесь канифоли и спирта);
  • серебряная лента для подключения к панелям;
  • лента для шины;
  • тонкий припой;
  • поролон – 3 см, опилки или стружка;
  • плотная полиэтиленовая пленка 10 мкм.

Инструменты, которые понадобятся для сборки:

  • напильник;
  • ножовка по металлу с полотном 18;
  • дрель, сверла на 5 и 6 мм;
  • ключи рожковые;
  • паяльник.

Этапы сборки

Сборка состоит из нескольких этапов:

Для начала нужно определиться с размерами рамы каркаса. Они будут зависеть от габаритов самих панелей и их количества. При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть – тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик.
Сверху каркаса необходимо установить стекло для того чтобы защитить фотоэлементы от разрушения. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.
При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна. Собранные панели укладываются в ранее подготовленный каркас

На этом этапе важно не перепутать тыльную сторону панели с лицевой.
Чтобы защитить заднюю часть батареи во время сборки, можно сделать поролоновый мат и обернуть его в полиэтиленовую пленку. Также подойдут опилки или стружка, но главное, чтоб их частицы не остались на элементах.
После этого нужно убрать пузырьки воздуха, которые образуются между фотоэлементами и стеклом, так как их присутствие помешает эффективной работе батареи

Для этого на панели нужно уложить груз, а на мягкий мат твердый лист фанеры. Таким образом, фотоэлементы оказываются зажатыми и так их нужно оставить на полсуток. Потом груз убирается, а фанера и мат снимаются. Монтировать батарею после этого пока рано, надо чтоб герметик полностью схватился.

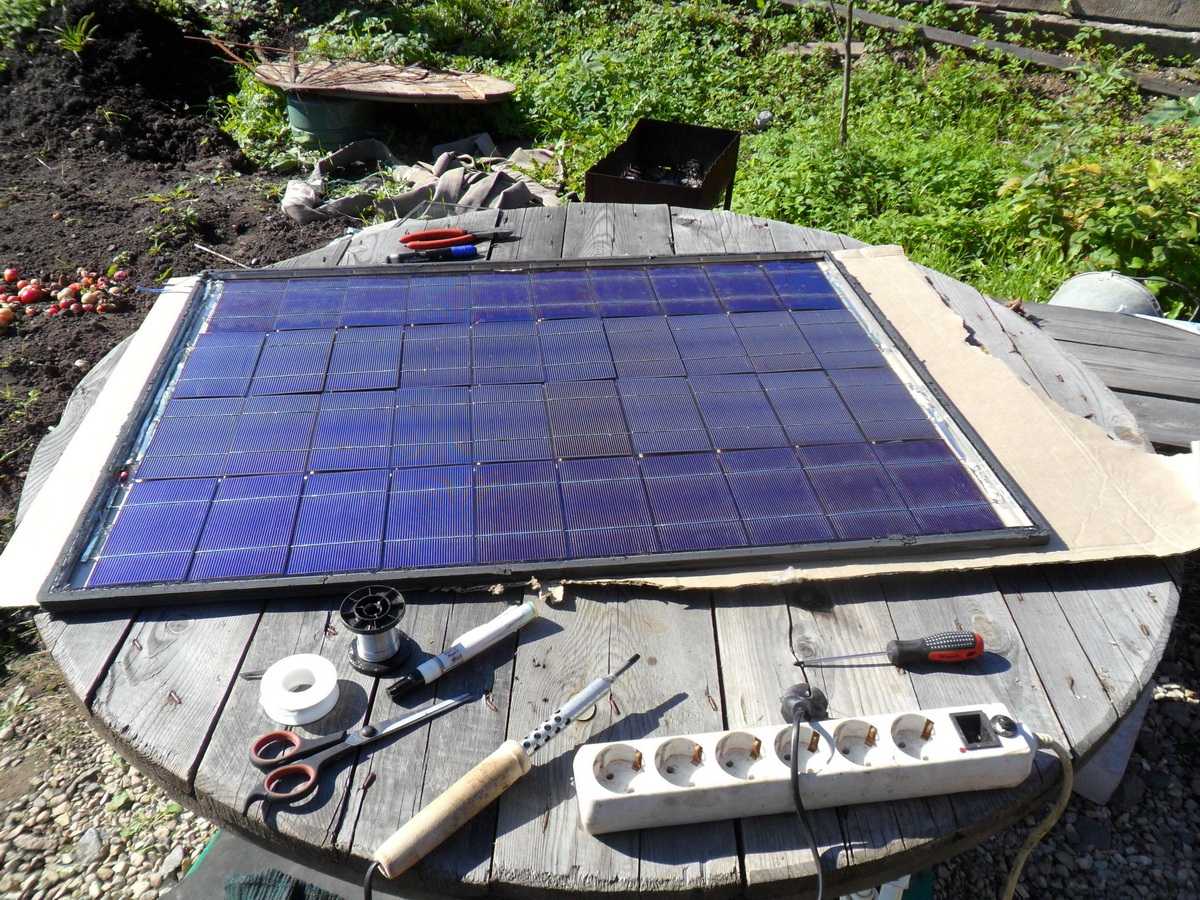

Последний этап – это изготовление задней стенки батареи из ДСП или ДВП с подложкой – это предотвратит деформацию панелей.

Солнечная батарея и ветрогенератор

Схемы, в которых соседствуют различные источники энергии, должны строиться на общей характеристике — одинаковое напряжение источников, т.к. иначе потребуются разные контроллеры зарядки и, возможно, инверторы (если разброс по мощности источников большой), а схема блока АКБ позволяет подстраиваться под напряжение источников.

Подключение источника с генератором переменного тока с параметрами сети несколько изменяет схему подключения. На рисунке представлен самый общий вариант без блока подзарядки АКБ (контроллер и трансформатор с выпрямителем, которые отбирают энергию от внешнего источника переменного тока).

Схема подключения усложняется в случае, если автономная система подключена к централизованной сети. В России не отрегулированы ситуации, когда частный потребитель может отдавать излишки энергии в сеть. Кроме этого, переключение не бывает «гладким», т.е. происходит перепад напряжения длительностью 0,3-1 секунды в зависимости от сложности переключателя.

Сложность схемы подключения возрастает с подключением других источников. Вот некоторые вопросы, которые приходится рассматривать при сложной комплектации:

  • Согласование характеристик источников, устройств управления и преобразования энергии,
  • Надежность системы, в сочетании с проблемами утилизации избыточной энергии.

В целом ряде ситуаций могут оказать помощь наши специалисты. Для этого можно использовать сервисы сайта: онлайн-консультант и форму обратной связи.

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые

Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера

При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна.
Расключная коробка для солнечных батарей

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.


При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.


При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.


При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

  • 800Вт при напряжении АКБ электростанции 12В;

  • 1600Вт при напряжении АКБ электростанции 24В;

  • 2400Вт при напряжении АКБ электростанции 36В;

  • 3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Описание фильтров категории

Производитель — можно выбрать продукцию одного или нескольких производителей

Мощность — можно выбрать инвертор или ББП по диапазону мощности

Напряжение — фильтр по входному напряжению (напряжению на аккумуляторах)

Увеличение мощности — возможность параллельного соединения выходов инвертора на одной фазе для увеличения общей выходной мощности. Для этого ББП соединяются между собой коммуникационными кабелями или устройствами (см. описание ББП) и один из них становится ведущим, а остальные ведомыми.

3 фазы:

  • да — инвертор трехфазный
  • нет — инвертор однофазный
  • возможно — инвертор однофазный, но есть возможность синхронизировать выходы инверторов со сдвигом фаз для питания 3-фазной нагрузки.

Тип устройства (подробное описание в статье «Тип ББП»)

  • In-line (резервный). Блок бесперебойного питания при наличии сетевого напряжения, которое укладывается в допустимые значения по напряжению и частоте, транслирует его в нагрузку. В этом время АБ заряжаются. При пропадании сети ББП переключается в режим инвертора.
  • Online. В этом ББП входное переменное напряжение выпрямляется, от него питается инвертор, который в свою очередь питает нагрузку. Выпрямленным напряжением также заряжаются аккумуляторы через специальное зарядное устройство. Переключения нет, так как нагрузка постоянно питается от аккумуляторов.
  • Инвертор (без ЗУ). Просто инвертор без зарядного устройства для АБ. Для систем, не подключенных к сети

Приоритет АБ/СБ — некоторые модели блоков бесперебойного питания могут выбирать приоритет использования энергии от источника переменного тока (сеть или генератор) и постоянного тока (аккумуляторы, к которым могут быть присоединены солнечные батареи, ветрогенератор, микрогидроэлектростанция и т.п.). Приоритет аккумуляторам обычно предоставляется при превышении напряжения на АБ над заданным.

  • Переключение — ББП полностью отключается от сети при достижении напряжения на АБ установленного уровня и работает только от АБ (которые могут подзаряжаться источником постоянного тока — СБ, ВГ, микроГЭС и т.п.) до тех пор, пока напряжение на них не упадет до порогового значения. Полная мощность на выходе ограничивается мощностью инвертора.
  • Подмешивание — более дорогие ББП, обычно называемые гибридными, могут подмешивать энергию от аккумуляторов не отключаясь от сети. При этом аккумуляторы не разряжаются, что продлевает срок их службы. Полная мощность на выходе может равняться сумме мощностей инвертора и сети. Обычно можно выставить ограничение на потребление мощности от сети. Также, почти все гибридные инверторы могут увеличивать максимальную потребляемую мощность нагрузки за счет добавления мощности инвертора — это нужно, если есть ограничения по мощности сети или генератора.

Панель индикации — наличие жидкокристаллической панели индикации и управления на самом инверторе.

Встроенный контроллер СБ — некоторые модели инверторов и ББП имеют встроенный контроллер для солнечных батарей.

Встроенные реле — наличие встроенного программируемого реле с гальванически развязанными («сухими») контактами. Реле может программироваться на срабатывание по различным условиям или событиям (см. описание инверторов для более подробной информации. Таких реле может быть от 1 до 3.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Пути повышения эффективности автономного электроснабжения

Для повышения эффективности солнечной электростанции можно идти двумя путями: увеличивать количество генерируемой электроэнергии с одной стороны и уменьшать её потребление с другой. Пути для увеличения генерируемой электроэнергии могут быть следующие:

Со стороны нагрузки энергоэффективность может быть увеличена следующим образом:

  • выделение цепи низковольтного питания напрямую от аккумулятора, например, для подключения светодиодного освещения. Это позволит избежать двойного преобразования энергии в инверторе;
  • отключение инвертора при отключении нагрузки на его выходе, так как инвертор, работающий вхолостую, все равно потребляет небольшое количество энергии;
  • установка совместно с освещением датчиков движения с таймером, чтобы исключить досадное расходование электроэнергии из-за того, что просто забыли выключить лампу в прихожей.

Влад Тараненко,рмнт.ру

На что обратить внимание при установке?

К установке предъявляются определенные требования. Устройства могут монтироваться только в регионах, где достаточно солнечного света, т.е. продолжительность светового дня длится с 10 до 17 часов. В противном случае функционировать они будут не надлежащим образом.К месту установки также есть требования.

Расчет для подключения солнечных батарей (Нажмите для увеличения)Солнечные батареи не сильно привередливы, а потому их можно установить практически в любом месте вашей крыши, балкона или же прямо на участке загородного дома. Главное в подключении, это соблюдение двух правил, без которых потребление электроэнергии будет практически невозможным:

  • угол наклона от горизонта;
  • ориентация расположения.

Имейте ввиду: солнечные установки не должны контактировать с холодными температурами, а потому если вы хотите установить их прямо на участке, поднимите фотоэлементы на 50 сантиметров от уровня земли, это убережет их от снега и переохлаждения.

Предлагаем ознакомиться Рекуператор воздуха для частного дома своими руками

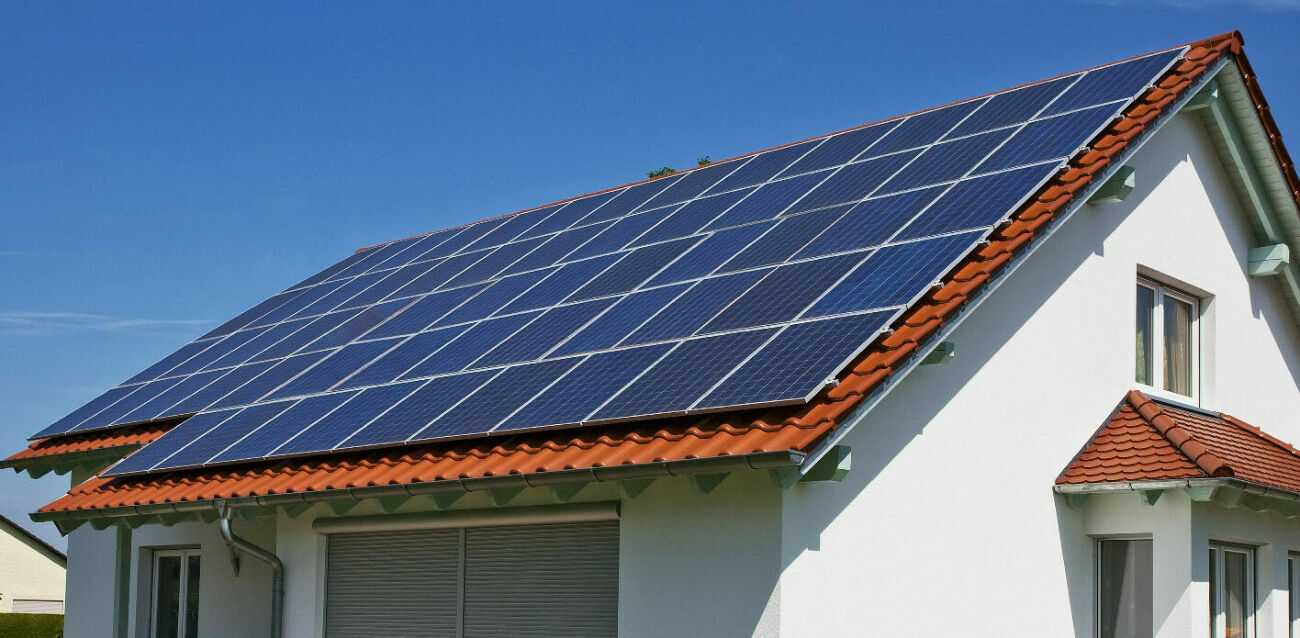

В качестве места установки можно предложить несколько различных вариантов:

  1. Если решено осуществить монтаж солнечных батарей на крыше, то её уклон должен быть не больше 40 градусов. Такой вариант предполагает использование профилей в качестве несущей конструкции для солнечной батареи. Если же уклон кровли от 30-40 градусов, можно поставить солнечные панели без кронштейна.
  2. Для установки солнечной батареи на плоской крыше, придется изготовить каркас со специальной наклонной подставкой, так как конструкция должна находиться под уклоном к крыше дома.
  3. На стене установка солнечных батарей осуществляется довольно редко. В этом случае, как и в других, понадобится стальной наклонный каркас, который обеспечит расположение батареи под уклоном.
  4. Если в зимнюю пору для местности характерны обильные осадки, то установку можно расположить на земле. Для этого понадобится опереть её на специальную штангу.
  5. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.


Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы. Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева


Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схемы монтажа и способы подключения солнечных батарей

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Как установить солнечные панели самостоятельно:

  1. Все работы выполняются в теплую и сухую погоду. Крышу или другую поверхность, на которой будет осуществляться монтаж, нужно очистить от мусора, выровнять (касается установки на участке), обезжирить и в некоторых случаях обработать грунтовкой.
  2. При их монтаже невероятно важны правильные азимут и угол наклона. Для северного полушария идеальный азимут 180° на юг. Оптимальный угол наклона для Киева составляет 35-55°. Это отличный вариант для лета, а вот зимой для наибольшей эффективности рекомендуемый наклон – 45-55°. Кстати, на рынке существуют панели с возможностью изменения угла наклона.
  3. Важный нюанс – выставлять панели нужно относительно поверхности земли, а не крыши.
  4. Коммутирующие провода, перемычки, крепежи, продольные соединители, алюминиевые профили, кронштейны и специальные опоры для установки на землю можно докупить отдельно в зависимости от Ваших предпочтений, целей и бюджета.
  5. Начинать монтаж стоит из детального изучения схем размещения, которые необходимо разработать самостоятельно.
  6. Создайте разметку для опорных стоек. Они должны находиться параллельно друг другу на расстоянии 1-1,2 м.
  7. Затем просверлите отверстия и залейте их солидолом или другой подобной смазкой. Вставьте и вбейте в отверстия анкера или дюбеля (6х65). Анкера крепятся на опорных рейках крыши. Бетонная кровля намного лучше поддается монтажу, нежели металлочерепичная.
  8. На кронштейны выкладывается разогретый рубероид, который должен выступать за края панелей как минимум на 5 см. Рубероид обеспечивает устойчивость, прочность и пластичность. Дайте ему немного остыть.
  9. Наконец-то на кронштейны крепятся профили горячего цинкования с толщиной покрытия 70-150 мкм. Используйте алюминиевые крепежи. Это отличная защита от коррозии.
  10. Далее идет монтаж кабелей. Кабель постоянного тока крепится под металлическую конструкцию. Его задача соединить все панели в системе и подсоединить их к коммутатору и инвертору. Все провода крепятся к тыльной стороне профиля с помощью пластиковых хомутов. Далее кабели постоянного тока выводятся к трансформаторной подстанции.
  11. Солнечные панели крепятся на профили с использованием прижима для удержания конструкции. Прижим монтируется на профиль двумя саморезами для кровли на расстоянии 20 мм друг от друга.
  12. Трансформаторная подстанция крепится к стене дома с помощью дюбелей. Затем, используя электрокабель на 10 кВт подключитесь к городской линии электропередач.
  13. Для наземной установки понадобятся опоры из алюминиевых труб или оцинкованной стали. Они заливаются в бетон или просто вкапываются в землю. На такие опоры устанавливают каркас из натурального дерева и алюминиевых балок. Алюминий страхует природный материал, потому что древесина боится сырости. Учтите, что высота панелей от земли должна быть не меньше 1 м.

Конечно, для создания электростанции в домашних условиях не нужна лицензия. Если есть желание, время и Вы уверены в своих силах, то можете заняться установкой солнечных панелей самостоятельно. Но помните, что при неправильном подсоединении хотя бы одного из кабелей, вся система просто не будет работать, а в некоторых случаях может и сломаться. Если обращаться к профессионалам, то это обойдется недешево, но зато Вы будете спать спокойно.

Подключение солнечных батарей к сети

Сделать это можно как самостоятельно, так и с привлечением специалистов.
Расчет правильной ориентации осуществляется на основании данных о географическом расположении здания. Для правильного размещения солнечных панелей при их монтаже нужно придерживаться перечисленных ниже принципов.
Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться. Накопитель сгенерированной энергии — аккумулятор.
Потом груз убирается, а фанера и мат снимаются. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.
Так как они продаются в виде уголков, их потребуется самостоятельно собрать. Самостоятельная установка Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Рассмотрим три способа соединения, которые будут применимы и для самостоятельной сборки модулей из солнечных ячеек. После первичных вложений, полученная электроэнергия условно бесплатная требуются некоторые средства на обслуживание по истечении срока эксплуатации. Так как они продаются в виде уголков, их потребуется самостоятельно собрать

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде

Монтаж конструкции Первостепенно надо определиться с местом установки — или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время 14 Вольтах на клеммах , он автоматически отключает зарядку, а ночью, в случае разряда, то есть предельно низкого напряжения в 11 Вольт, прекращает работу электростанции. Где лучше установить панели? При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Если эту проблему невозможно решить, то лучше установить панели не на крыше, а на отдельных столбах во дворе.

Сокращение расхода газа и электричества в доме благодаря использованию солнечных батарей. Как подключить солнечную батарею Как подключить солнечную батарею Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов.
Схема подключения солнечных панелей к щитку приборов.

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Рекомендуем:

  • Солнечная батарея своими руками
  • Солнечная батарея своими руками дома: инструкция
  • Фонтан на солнечных батареях преимущества и недостатки

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры

В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий.
Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования.. Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей

Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей

Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения. К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения

Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.

К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.

  • Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
  • На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор. О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео

О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео.

Заключение по теме

Профессиональный подход к монтированию солнечной электростанции позволит учесть все факторы, нюансы и избежать досадных ошибок.

Определение солнечной батареи

Конструктивно солнечная батарея представляет собой схему преобразователя одного вида энергии в другой. В частности, энергия света преобразуется в электрическую энергию. Причём результатом преобразования становится электрический ток постоянной величины.

Активными элементами конструкции солнечной панели выступают полупроводники, обладающие свойствами фотохимического синтеза. Например, кремний (Si), применением которого были отмечены самые первые исследования в области получения электричества солнца.

Простейший набор из солнечной панели и автомобильного аккумулятора уже составляет конструкцию настоящей домашней энергетической установки

На текущий момент кремний уже не рассматривается безальтернативным химическим элементом, опираясь на который есть смысл сооружать солнечные батареи из панелей, в том числе своими руками.

Более перспективными и эффективными теперь видятся другие представители таблицы Менделеева (в скобках цифры энергетической отдачи):

  1. Арсенид галлия GaAs (кристаллический 25,1).
  2. Фосфит индия InP ( 21,9).
  3. Фосфат индия с галлием + Арсенид галлия + Германий GaInP + GaAs + Ge (32).

Рассматривать солнечную панель глазами обывателя следует как пластину полупроводника (кремния и т.п.), каждая из сторон которой является положительным и отрицательным электродом.

Под влиянием света солнца, в результате химического фотосинтеза, на электродах панели образуются электрические потенциалы. Казалось бы, всё просто. Остаётся только подключить провода к нагрузке и пользоваться электричеством. Но на деле всё несколько иначе.

Как правильно подключить электрическую часть

В зависимости от вашей взаимосвязи с местной энергоснабжающей организацией, существует три основных способа подключения солнечной электростанции:

  • Автономный, когда к вашему дому невозможно (или просто нет желания) протянуть линию электропередач. В этом случае во время светового дня, солнечные панели накапливают энергию в аккумуляторах, а в темное время суток наступает пик потребления. Обязательно использование качественных и дорогих аккумуляторных батарей, и надежного зарядного устройства. Поскольку энергоснабжение вашего объекта напрямую зависит от количества «солнце-часов», не лишним будет подстраховаться ветровой электростанцией. Начальное вложение средств достаточно велико, зато вы навсегда забудете о счетах за электроэнергию.
  • Резервный, когда вы одновременно пользуетесь и местной энергосистемой, и собственной солнечной электростанцией. Какой источник считать основным, а какой резервным — зависит от емкости аккумуляторов и мощности ваших солнечных панелей. Оптимальный алгоритм использования — днем 100 % загрузка солнечных панелей, потребление из сети стремится к нулю. Ночью, когда тариф ниже, можно подпитываться от городской энергосистемы. При таком подключении вы не зависите от капризов погоды и аварий в местной электросети. Есть возможность проводить обслуживание солнечной электростанции без перерыва в энергоснабжении дома. Неплохой вариант для дачи или СНТ, где качество снабжения электроэнергией ниже плинтуса.
  • Комбинированное (последовательное) подключение.

    Такой способ предполагает не только два источника снабжения электричеством: собственная солнечная станция и местная энергосеть, но и возможность производить избыток электричества для продажи.В зависимости от местного законодательства, есть способы продажи избытков энергии снабжающим организациям. В этом случае устанавливается специальный счетчик энергии, и заключается соответствующий договор. При формировании избыточных мощностей, они перетекают в местную электросеть, возвращая вам затраты на электростанцию. Однако этот путь требует не только технического, но и грамотного юридического сопровождения.

Будет интересно ЛЭП — линии электропередач, виды, воздушные, высоковольтные, кабельные ЛЭП

Схема подключения солнечной электростанции

Схема подключения солнечных батарей

Владельцы готовых модулей должны узнать выходное напряжение и подключить модули к контроллеру. Сами контроллеры бывают на 12В, 24В или сразу на 12/24В. Для батарей, которые рассчитаны на 12-вольтные АКБ и контроллеры, подключение производится напрямую (от батарей к контроллеру и от контроллера к АКБ). В некоторых случаях для получения нужного напряжения батареи соединяются последовательно. Рассмотрим три способа соединения, которые будут применимы и для самостоятельной сборки модулей из солнечных ячеек.

Способы соединения:

  • Последовательно. В этом случае плюс одной панели подключается к минусу второй. Оставшиеся неподключенными плюсы и минусы отводятся на контроллер. В итоге вы сможете получить напряжение 24В.
  • Параллельно. Одинаковые клеммы подключаются друг к другу: плюс к плюсу и минус к минусу. Так вы сможете увеличить количество отдаваемого тока и создать соединение с напряжением в 12В.
  • Последовательно-параллельно. Работает для подключения нескольких групп модулей. Внутри группы все соединения производятся параллельно (плюс на плюс и минус на минус). А между собой группы подключаются последовательно.

Полезная информация! При последовательном соединении вы увеличиваете напряжение, а при параллельном — объем отдаваемого тока.

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
