Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы. Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Как устроена схема электроснабжения с солнечными панелями

Сама солнечная батарея представляет собой конструкцию из какого-то количества модулей (полупроводниковых фотоэлементов), которые генерируют энергию. В зависимости от потребности в количестве энергии «на выходе», чтобы повысить мощность отдачи, солнечные панели объединяют между собой в солнечные электростанции. Сюда входит целый комплект оборудования, который нужен для преобразования солнечной энергии в электрический ток.

Схема работы

Для подключения солнечных панелей вам потребуются следующие комплектующие.

Непосредственно солнечные батареи. Их тип, количество и размер вы выбираете в зависимости от ваших задач, потребностей и бюджета.

Аккумуляторные батареи (АКБ). Химический источник тока. Именно здесь будет накапливаться генерируемая солнечными панелями энергия. Поэтому при выборе аккумулятора нужно ориентироваться на его емкость – чем больше емкость, тем больше запас энергии для нужд потребления. Автомобильные аккумуляторы использовать в таких схемах не рекомендуется, т.к. они неспособны выдержать частые перезарядки

Лучше приобретать AGM (срок службы 4–5 лет) или гелиевые аккумуляторы (срок службы 9–11 лет).

Контроллер заряда – важное устройство, которое выполняет несколько функций одновременно и позволяет продлить срок службы аккумулятора. Во-первых, он автоматически контролирует заряд АКБ: регулирует подачу энергии от солнечных панелей, чем предохраняет сам аккумулятор от полной разрядки, а при полном заряде отключает АКБ от системы

Во-вторых, контроллер защищает сами солнечные панели: отключает их при полной зарядке и включает на зарядку в момент, когда энергия начинает расходоваться. Контроллер также препятствует перетеканию обратных токов в пасмурную погоду и ночью. А еще помогает выбрать оптимальный режим зарядки, благодаря чему возрастает количество накапливаемой энергии и увеличивается срок службы аккумулятора. Современные контроллеры оборудованы специальной панелью с дисплеем, где видно напряжение батарей. А «продвинутые» контроллеры поддерживают эффективную зарядку при помощи специальных алгоритмов и программ.

Инвертор. С помощью этого прибора постоянное напряжение от аккумулятора преобразуется в переменное 220 В, которое используется конечным потребителем. Инверторы могут иметь разные технические характеристики – мощность, качество получаемого напряжения
Поэтому при подключении солнечных батарей в доме нужно обратить внимание и выбрать инвертор подходящей мощности – в зависимости от электроприборов, которые будет обслуживать гелиоустановка. Инверторы также могут выполнять функцию дополнительной защиты электросети.
Крепежные элементы и провода для коммуникации и соединения комплектующих солнечной установки
Могут также понадобиться предохранители (реле), которые ставятся между всеми элементами системы и защищают ее от короткого замыкания.

Это самая простая схема сборки и установки солнечных батарей для дома, с минимумом компонентов. За счет того, что в ней практически нет движущихся деталей (если не считать возможной замены АКБ), такая система может простоять десятки лет.

Подключить солнечные батареи по данной схеме в квартире или доме можно даже самостоятельно, и они будут обслуживать бытовые приборы (холодильник, телевизор, систему освещения, погружной насос). А вот если нужно обеспечить работу техники, которая требует больших затрат энергии, например, электрокотла , то понадобится более мощное и дорогостоящее оборудование и, скорее всего, консультация специалистов.

Своевременное обслуживание – залог эффективности работы системы

Мнение о том, что батареям не потребуется периодическая профилактика, является опасным заблуждением. Как и любую другую электрическую систему, солнечные батареи для дома потребуется регулярно обслуживать. Чтобы инвестированные в дорогостоящее оборудование средства скорее окупились, периодический уход потребуется всем элементам: проводам и контроллерам, АКБ и инверторам, электротехническим и прочим изделиям.

Мониторинг состояния указанной конструкции включает следующие процедуры:

Проверку состояния многочисленных крепежей. Из-за их ослабления, возможного отсутствия и действия коррозии солнечные батареи для дачи могут перестать исправно функционировать;
Оценку состояния каждого фотоэлектрического модуля. Проверку их работоспособности необходимо выполнить еще на стадии инсталляции. Сбой в работе даже 1 модуля может иметь критическое значение;
Своевременную очистку инверторов. Эти силовые элементы являются основными блоками и могут перегреваться с увеличением слоя скопившейся пыли. Продлению срока службы электростанции и постоянству ее КПД будет способствовать очистка самих инверторов и вентиляторов охлаждения;
Проверку заземления. От надежности многочисленных контактов и состояния изоляции проводников будет зависеть как эффективность установки, так и степень ее безопасности;
Состояние электропроводки. Чтобы мини-электростанция обладала минимальными потерями при генерации, в ней не должно быть повреждений проводов, электроизоляционных трубок и контактов;
Поддержание чистоты рабочих поверхностей

Важность этой процедуры переоценить невозможно. Обеспечив чистоты рабочих поверхностей модулей, можно рассчитывать на значительное улучшение генерации (до 15-20%).

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

  • контроллер заряда
  • аккумуляторные батареи (АКБ)
  • инвертор
  • коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

  • Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
  • Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Что представляет собой бытовая солнечная батарея

Гелиоэнергетика – это настоящая находка для получения дешевой электроэнергии. Однако даже одна солнечная батарея стоит достаточно дорого, а для того чтобы организовать эффективную систему их нужно немалое количество. Поэтому многие решаются собрать солнечную батарею своими руками. Для этого нужно уметь немного паять, так как все элементы системы собираются в дорожки, а потом крепятся на основание.

Чтобы понять, подходит ли гелиостанция для ваших нужд, надо понимать, что такое бытовая солнечная батарея. Само устройство состоит из:

  • солнечных панелей
  • контроллера
  • аккумулятора
  • инвертора

Если устройство предназначено для отопления дома, в комплект будут также включены:

  • бак
  • насос
  • комплект автоматики

Солнечные панели — прямоугольники 1х2 м либо 1,8х1,9 м. Для обеспечения электричеством частного дома с 4-мя жильцами надо 8 панелей (1х2 м) либо 5 панелей (1,8х1,9 м). Устанавливают модули на крышу с солнечной стороны. Угол наклона крыши 45° с горизонтом. Существуют вращающиеся солнечные модули. Принцип работы солнечной батареи с поворотным механизмом аналогичен стационарной, но панели поворачиваются вслед за солнцем благодаря фоточувствительным датчикам. Стоимость их выше, но КПД достигает 40%.

Конструкция стандартных солнечных батарей следующая. Фотоэлектропреобразователь состоит из 2 слоев n и p типа. n-слой изготавливают на основе кремния и фосфора, что приводит к избытку электронов. p-слой делают из кремния и бора, в результате чего образуется избыток положительных зарядов («дыр»). Слои помещают между электродов в таком порядке:

  • покрытие против бликов
  • катод (электрод с отрицательным зарядом)
  • n-слой
  • тонкий разделительный слой, препятствующий свободному переходу заряженных частиц между слоями
  • p-слой
  • анод (электрод с положительным зарядом)

Фотоэлектрические модули производят с поликристаллической и монокристаллической структурами. Первые отличаются большим КПД и высокой стоимостью. Вторые – дешевле, но менее эффективны. Мощности поликристаллических достаточно для освещения/отопления дома. Монокристаллические используются для генерации малых порций электричества (в качестве резервного источника энергии). Существуют гибкие солнечные батареи на основе аморфного кремния. Технология находится в процессе модернизации, т.к. КПД аморфной батареи не превышает 5%.

Как правильно подключить электрическую часть

В зависимости от вашей взаимосвязи с местной энергоснабжающей организацией, существует три основных способа подключения солнечной электростанции:

  • Автономный, когда к вашему дому невозможно (или просто нет желания) протянуть линию электропередач. В этом случае во время светового дня, солнечные панели накапливают энергию в аккумуляторах, а в темное время суток наступает пик потребления. Обязательно использование качественных и дорогих аккумуляторных батарей, и надежного зарядного устройства. Поскольку энергоснабжение вашего объекта напрямую зависит от количества «солнце-часов», не лишним будет подстраховаться ветровой электростанцией. Начальное вложение средств достаточно велико, зато вы навсегда забудете о счетах за электроэнергию.
  • Резервный, когда вы одновременно пользуетесь и местной энергосистемой, и собственной солнечной электростанцией. Какой источник считать основным, а какой резервным — зависит от емкости аккумуляторов и мощности ваших солнечных панелей. Оптимальный алгоритм использования — днем 100 % загрузка солнечных панелей, потребление из сети стремится к нулю. Ночью, когда тариф ниже, можно подпитываться от городской энергосистемы. При таком подключении вы не зависите от капризов погоды и аварий в местной электросети. Есть возможность проводить обслуживание солнечной электростанции без перерыва в энергоснабжении дома. Неплохой вариант для дачи или СНТ, где качество снабжения электроэнергией ниже плинтуса.
  • Комбинированное (последовательное) подключение.

    Такой способ предполагает не только два источника снабжения электричеством: собственная солнечная станция и местная энергосеть, но и возможность производить избыток электричества для продажи.В зависимости от местного законодательства, есть способы продажи избытков энергии снабжающим организациям. В этом случае устанавливается специальный счетчик энергии, и заключается соответствующий договор. При формировании избыточных мощностей, они перетекают в местную электросеть, возвращая вам затраты на электростанцию. Однако этот путь требует не только технического, но и грамотного юридического сопровождения.

Будет интересно Принцип работы термостата: устройство назначение, основные функции и виды

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Описание схемы устройства

Известно, что для эффективного отбора мощности контроллер должен отслеживать точку максимальной мощности солнечной панели, то есть точку, в которой и напряжение и ток, отдаваемые панелью, максимальны. Универсальные промышленные контроллеры, отслеживающие положение рабочей точки и рассчитанные на широкий диапазон мощностей солнечных панелей, собранных в батареи, достаточно дороги и избыточны в случае эксплуатации одиночной панели.

Точка максимальной мощности и температурный диапазон эксплуатации указываются в паспортных данных качественных панелей.

При проектировании предлагаемого контроллера реализованы обе основных задачи эксплуатации – непрерывное поддержание батареи в точке максимальной мощности и температурная коррекция положения рабочей точки.

Блок-схема контроллера представлена на Рисунке 1 и содержит эквивалент солнечной батареи в виде источника тока SB, обладающего внутренним сопротивлением RВН.

При отсутствии внешнего освещения RВН стремится к бесконечности, а ток к нулю. При росте освещенности RВН стремится нулю, а ток к максимальному, технически допустимому значению.

Рассмотрим работу схемы. В исходном состоянии (при отсутствии освещения) конденсатор С1 разряжен, на выходе компаратора U1 присутствует «1», ключ S1 разомкнут. UOП равно паспортному значению точки максимальной мощности солнечной панели.

При росте освещенности конденсатор С1 начинает заряжаться через внутреннее сопротивление солнечной панели. Когда напряжение на С1 превышает опорное напряжение, на выходе компаратора появляется «0», замыкающий ключ S1.

Конденсатор С1 разряжается через S1 на нагрузку RН, после чего процесс повторяется.

Чем выше освещённость, тем чаще повторяется описанный выше процесс.

По сути, мы имеем релаксационный генератор – преобразователь освещенности в частоту.

В практической схеме частота следования импульсов тока составляет единицы герц на рассвете и в сумерки, до десятков килогерц при максимальной освещенности, что обеспечивает широкий динамический диапазон работоспособности контроллера.

Принципиальная схема контроллера представлена на Рисунке 2.

Поскольку ранее мы подробно разобрали алгоритм работы контроллера, то остановимся только на нескольких моментах.

  • Схема гарантированно работоспособна с 12-вольтовыми солнечными панелями мощностью от 40 Вт до 100 Вт, имеющими напряжение холостого хода не более 22 В, номинальное напряжение, соответствующее точке максимальной мощности 17-18 В, и номинальный ток 2…8 А.
  • Компаратор U1-2 срабатывает при напряжении на аккумуляторной батарее выше 14.4 вольт, принудительно ограничивая длительность импульсов зарядного тока, что предотвращает перезаряд аккумулятора.
  • Питание компаратора и источника опорного напряжения производится с выхода устройства, что гарантирует автоматическое отключение контроллера при отключении аккумулятора.

Виды солнечных батарей

Сейчас их классифицируют на 3 категории:

  • Тонкопленочные
  • Монокристаллические.
  • Поликристаллические.

Тонкопленочные батареи

Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.

Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях. При наличии облаков их КПД снижается примерно на двадцать процентов. Стоимость их небольшая, но они требуют наличия значительного пространства для своего размещения.

Узнать больше =>>

Монокристаллические батареи


Эти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах. Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.

Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.

Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.

Узнать больше=>>

Поликристаллические солнечные батареи

В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.

Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.

Перейти в каталог=>>

Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.

Почему именно солнечные батареи?

  1. Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
  2. Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
  3. В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
  4. Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
  5. Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.

Можно ли использовать солнечные батареи в частном секторе?


Солнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей. Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

  • в регионах с коротким световым днем
  • низким положением солнца над горизонтом
  • маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

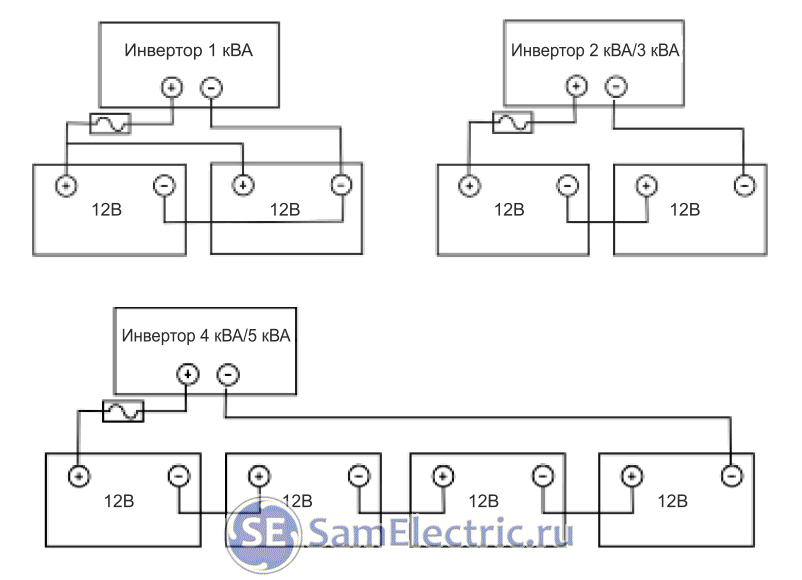

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели

Провод

Подключение солнечных панелей, соединение их между собой делается кабелем с жилой сечением от 4 мм² — это стандартный минимум. Ниже этой цифры опускаться не рекомендовано, хотя иногда применяют и 2.5 мм², но это уже крайний случай (если модуль один, маломощный).

Можно взять толще — электропотери при этом не увеличиваются, а даже, наоборот, уменьшаются, так как снижается сопротивление, но цена возрастет намного. В сети есть специальные калькуляторы.

Провод должен быть стойким к холоду и огню (−30…+120° C), с надежной изоляцией, устойчивой к ультрафиолету. В спецмагазинах продаются уже «заточенные» под СБ кабели.

Полезные советы

Прислушайтесь к рекомендациям опытных строителей:

  1. Панели необходимо тщательно очищать от снега, грязи и пыли, так как это существенно снижает поглощение солнечной энергии устройством.
  2. Пышные кроны высоких деревьев, которые препятствуют попаданию солнечных лучей на батарею, придется проредить. Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена.
  3. Прежде чем приниматься за сборку панелей, нужно произвести небольшой расчёт. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Одна панель способна выработать 0,12 кВт, так что может быть, что при небольшом потреблении их установка окупится лет через 50, поэтому она не целесообразна. В зависимости от требуемой средней дневной нормы и подбирается количество панелей.
  4. При монтаже солнечных батарей своими руками, панели лучше ориентировать на юг, так как в солнечные часы с этой стороны поступает максимальное количество солнечной энергии.

6 Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

6.1 Подбор по мощности массива солнечных батарей

Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда

Очень важно знать такие параметры солнечных батарей, как:

  • Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;

  • Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.

  • Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.

  • Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.

  • Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.

6.2 Покупка контроллера заряда АКБ – на что обратить внимание

Выбирая контроллер, следует обратить внимание на ряд технических параметров, которые позволят получить оптимальную по мощности систему электроснабжения. Прежде всего, следует знать о технологических различиях контроллеров, которые реализованы в основных видах этих устройств, существующих на сегодняшний день

Источники

  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://usilitelstabo.ru/kontroller-zaryada-solnechnoy-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://strop-snab.ru/novosti/kontroller-zaryada-akkumulyatora.html
  • https://alter220.ru/solnce/mppt-kontroller.html
  • https://alter220.ru/solnce/kak-sdelat-kontroller-zaryada-akkumulyatora-svoimi-rukami.html
  • https://favoritedishes.ru/kak-sdelat-kontroller-zaryada-akkumulyatora/
  • https://pro-lampy.ru/raznoe/kakoy-kontroller-vybrat-dlya-solnechnyh-batarey.html

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые

Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера

При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна.
Расключная коробка для солнечных батарей

Преимущества и недостатки солнечной энергетики

Плюсы:

  • На стадии использования — экологичность (почему с оговоркой: производство и утилизация такие же «грязные», как и любая другая электроника).
  • После первичных вложений, полученная электроэнергия условно бесплатная (требуются некоторые средства на обслуживание по истечении срока эксплуатации).
  • Возможна полная автономия: вы можете организовать энергоснабжение в местах, где даже не планируется централизованная подача электроэнергии.
  • Вы не зависите от тарифной политики энергетических компаний.
  • При выполнении определенных нормативов, можно «продавать» избыток электроэнергии в городские сети.

Минусы:

  • Относительная дороговизна оборудования (как видно на примерах использования, это не всегда является проблемой).
  • Зависимость от погодных условий (в регионах, где солнечных дней немного, использование затруднено).
  • Оборудование нуждается в периодическом обновлении — присутствует естественный износ.

Возможность подключения солнечных батарей

Солнечные панели состоят из нескольких отдельных панелей. Для увеличения выходных параметров системы в виде мощности, напряжения и тока элементы соединяются между собой по законам физики.

Соединение нескольких панелей между собой может производиться по одной из трех схем крепления солнечных панелей:

  • параллельный;
  • последовательный;
  • смешанный.

Параллельная схема предусматривает соединение между собой одноименных выводов, при этом элементы имеют два общих узла схождения проводов и их ответвления.

В параллельной схеме «плюсы» соединены с «плюсом», а «минус» – с «минусом», в результате чего выходной ток увеличивается, а выходное напряжение остается в пределах 12 вольт

Максимально возможный выходной ток в параллельной цепи прямо пропорционален количеству подключенных элементов. Принципы расчета суммы приведены в статье, которую мы рекомендуем.

Последовательная схема предусматривает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся неиспользованный «плюс» второй панели и «минус» первой батареи подключаются к контроллеру, расположенному дальше по цепи.

Такой тип подключения создает условия для протекания электрического тока, при которых существует только один способ передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения выходное напряжение увеличивается и достигает 24 Вольт, чего достаточно для питания переносной техники, светодиодных ламп и некоторых электроприемников

Параллельная или смешанная последовательная схема часто используется, когда необходимо подключить несколько аккумуляторных блоков. Применяя эту схему, можно увеличить как напряжение, так и ток на выходе.

При последовательно-параллельной схеме подключения выходное напряжение достигает отметки, характеристики которой больше подходят для решения большинства бытовых задач

Этот вариант выгоден еще и в том смысле, что в случае выхода из строя одного из конструктивных элементов системы другие соединительные цепи продолжают функционировать. Это значительно увеличивает надежность всей системы.

Галерея изображенийФото из Независимо от типа и размера элемент, используемый при сборке солнечной батареи, способен генерировать напряжение 0,7 В. В зависимости от потребности в электроэнергии количество солнечных панелей выбирается с учетом того, что они собраны из 36 или 72 шт. Решаемых задач. При необходимости увеличения напряжения производится последовательное соединение, для увеличения тока – параллельное соединение. При непосредственном подключении к уличным осветительным приборам регуляторы заряда иногда не используются. Такое решение возможно, если номинальное напряжение аккумуляторов намного выше выходного напряжения аккумуляторов. Подключение солнечных элементов

Принцип сборки комбинированной схемы основан на том, что устройства внутри каждой группы подключаются параллельно. Причем соединение всех групп в одну схему производится последовательно.

Комбинируя разные типы подключений, собрать аккумулятор с необходимыми параметрами не составит труда. Главное, чтобы количество подключаемых элементов было таким, чтобы подаваемое на аккумуляторы рабочее напряжение с учетом его падения в цепи зарядки превышало напряжение самих аккумуляторов, а ток нагрузки аккумулятора при этом time предоставляет текущий запрос суммы начисления.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

  1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
  2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
  3. Накопитель сгенерированной энергии – аккумулятор.
  4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Выбор мощности системы на солнечных батареях

Прежде, чем покупать и устанавливать солнечный инвертор, нужно потратить время на анализ существующей электрической системы дома. Определиться с максимальной и средней потребляемой мощностью, пусковыми токами, системой заземления.

Мощность инвертора должна быть выбрана равной либо больше максимального потребления дома.

Логично, что от аккумуляторных батарей зависит мощность и эффективность всей системы. К инверторам разной мощности нужно подключать АКБ, различные по емкости и подключать их последовательно:

Схема подключения аккумуляторов к инверторам различной мощности

Возможно для получения большей мощности включить инверторы параллельно. Для этого нужно дополнительно применить платы коммуникации (параллельной работы), чтобы инверторы могли работать правильно. Вот пример схемы подключения, когда мощности двух инверторов складываются:

Два инвертора в параллель. Схема подключения инверторов для солнечных батарей

Мощностью инвертора будет определяться мощность всей системы. Но тут не всё так однозначно, и стоит учесть некоторые факторы.

Реальная мощность инвертора

Вся нагрузка сразу никогда не включается, и нужно провести тщательный анализ потребления в течение некоторого времени. Для этого можно воспользоваться токовыми клещами или анализатором качества напряжения. Про примеры использования анализатора качества напряжения HIOKI 3197 я писал здесь и здесь.

Байпас

В режиме “Байпас” инвертор пропускает через себя всю мощность домашней сети. И нужно учитывать, что мощность при байпасе (когда инвертор фактически не работает) и при преобразовании одинакова. По крайней мере, так уверяет производитель.

Перегрузка

Некоторые домашние электроприборы работают кратковременно. Например, чайник, СВЧ-печь обычно включаются на 2-3 минуты. Другие приборы, имеющие электродвигатели, обладают пусковыми токами, которые длятся несколько секунд.

Эти факторы обычно учитываются в инверторах, и они могут держать перегрузку в 2-3 раза в течение нескольких секунд, а перегрузку в 1,5 раза – несколько минут. Значения эти, конечно, ориентировочные, и зависят от модели инвертора.

Приоритеты

Необходимо решить, какие приборы нуждаются в бесперебойном питании, а какие могут “потерпеть”. Поэтому будет разумно через солнечный инвертор подключать не все электроприборы, а только самые важные. Например, электрокотёл, розетки кухни (включая холодильник), освещение.

А очень мощные и не столь необходимые приборы подключать напрямую, минуя инвертор. Это могут быть бойлер, проточный водонагреватель, и т.п.

Учет всех этих факторов поможет правильно выбрать инвертор для дома и разумно сэкономить.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

  • регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
  • отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

Параметр Описание
Мощность Зависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного.
Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз.
Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжению Рекомендованное соотношение (вольтаж/мощность СЭС):
  • 12 В /600 Вт;
  • 24 В/ 600…1500 Вт;
  • 48 В/ больше 1500 Вт.
КПД Это малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес 1 кг — 100 Вт.
Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигнала Меандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы.
Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов.
Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазный Трехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Уход за солнечными батареями

В зимний период, когда выпадает снег, выработка электроэнергии панелями сводится к нулю. Логично, что их необходимо очищать от осадков. Для очистки снега на батареях, которые установлены на опорах, Вам понадобится щетка с длинной ручкой или воздуходувка. Если же они размещены на здании, то еще на моменте монтажа стоит позаботиться о беспроблемном доступе к ним. Часто к стенам батареи крепятся под углом 90°. В таком случае, возможно, и вовсе не придется чистить снег – он будет пролетать мимо.

Выработке солнечной энергии мешает не только снег, а и птичий помет, чрезмерное количество пыли, грязи. Поэтому модули нуждаются в уходе не только зимой, а и в теплое время года. Чтобы избавиться от всего этого, поливайте панели водой из шланга приблизительно до четырех раз в год в зависимости от степени загрязнения.

Кроме того, время от времени нужно проверять, должным ли образом работают все источники альтернативной энергии на Вашем участке. Также всего лишь раз в 10 лет понадобится замена батареек.

Итак, самостоятельно установить систему солнечных батарей вполне возможно. К тому же, делая все своими руками, Вы заметно сэкономите

Но самое важное – правильно подобранные и установленные источники альтернативной энергии окупят себя уже за 3-4 года

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
