Инвертор для солнечных батарей

Выбор инвертора

Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора, зависит от особенностей устройства.

Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (определенные модели телевизоров). Опытные пользователи нашего портала рекомендуют приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала указывается в характеристиках устройства.

Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства

  • Номинальная мощность (рабочая) должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей.
  • Пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).
  • В характеристиках инвертора указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и  не выйдет из строя.

Пусковой ток холодильника может не потянуть инвертор, но у меня, к счастью, мощности инвертора вполне хватает. Мощность постоянная – 2,5 кВт, пиковая – 4,8.

КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.

Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. Порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.

Нижний порог отсечки нагрузок от АКБ – 10В-10,5В (в 12-ти вольтовых системах) стандартен По сути, это аварийная защита от глубокого разряда батареи. Теперь про регулируемые настройки: есть инверторы с регулируемыми настройками, есть – без настроек. Бюджетные модели имеют меньше функционала, дорогие – больше. Потребитель сам определяет, что ему больше нужно и по какой цене.

Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов.

О сечениях проводников, которые соединяют различные элементы автономной системы электроснабжения, о параметрах защитных устройств и о способах монтажа используемого оборудования вы узнаете в заключительной часте настоящей статьи.

ТОП-1: MAP HYBRID 243X3

Характеристики

  • Количество фаз – 3;
  • Мощность наибольшая – 9 кВт;
  • Пиковое значение – 15 кВт;
  • Суммарная мощность рекомендуемая – 100 Вт;
  • Частота – 50 Гц;
  • Температура рабочая – минус 25 – плюс 50;
  • Размер – 630х370х510мм;
  • Масса – 61,5 кг.

Совместимость

Совместима модель трехфазного гибридного инвертора с электрическими солнечными станциями и бытовой сетью, отличающийся завидным значением КПД. При отсутствии напряжения в одной из фаз, две оставшиеся его транслировать продолжат в сеть, а генерирование станет осуществляет АКБ.

Инверторы, при изменении частоты, поддерживают связь между собой и с генератором, и могут плавно подстраиваться под частоту имеющуюся.

Важно: продолжительность работы при достижении пикового значения мощности – 5 секунд, а величины, превышающей номинальную (режим автономный) – 20 минут

Стоимость

Где купить Цена в рублях
http://gws-energy.ru/invertory/gibridnye-invertory/by,product_sales?keyword= 176700
http://www.invertor.ru/zzz/item/map_hybrid_24_3_x3 176700
http://www.invertor.ru/zzz/item/map_hybrid_24_3 58900
http://www.invertor.ru/zzz/orderform 58900
https://iprojector.ru/catalog/elektrooborudovanie/?id=58184&PAGEN_1=4 176800

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

  • согласование входного напряжения и мощности
  • способы защиты
  • диапазон рабочих температур
  • наличие нескольких режимов
  • КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952. Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса  солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

  • автоматическое добавление инверторной мощности к электроэнергии сети;
  • регулировка периода зарядки аккумуляторной батареи;
  • выбор приоритетного источника тока;
  • поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
  • возможность комбинированной работы с сетевым преобразователем;
  • установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
  • возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Принцип работы инвертора солнечных батарей

Основное назначение инвертора в гелиосистеме – это преобразование постоянного тока от солнечной батареи в переменный напряжением 220 В. Такой ток уже потребляют бытовые электроприборы. Без инвертора выработка тока теряет смысл. Если только вы не собираетесь заряжать постоянным током какие-нибудь аккумуляторы от солнечных батарей. Есть несколько видов солнечных инверторов, которые имеют разное назначение и характеристики.

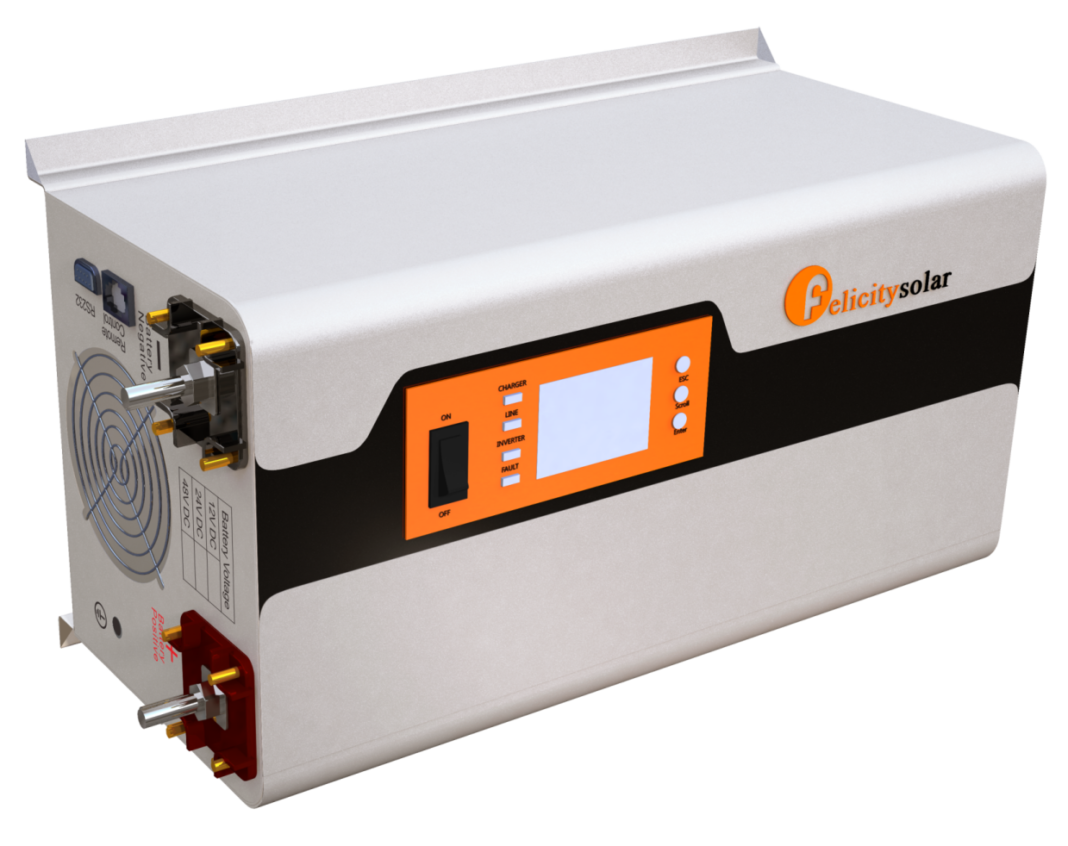

Инвертор для солнечных батарей

К примеру, автономные инверторы представляют собой конвертеры постоянного тока в переменный от аккумулятора. Обычно мощность таких инверторов лежит в диапазоне 250─8000 ватт. Стоит отметить, что габариты инвертора сильно зависят от общей нагрузки электрических приборов, подключённых через него. При планировании инвертора для гелиосистемы нужно спланировать, какие устройства будут к нему подключаться. А затем сложить вместе их максимальную мощность в единицу времени. Мощность инвертора должна браться с запасом.

Инверторы синхронного типа умеют накапливать электрическую энергию в батареях. Устройства подобного типа при работе в связке с солнечными батареями отправляют излишки энергии в общую электрическую сеть. А если не хватит энергии от солнечных батарей для приборов у вас дома, то нехватку инвертор предоставит из общей сети. Это очень удобно, поскольку в этом случае у вас не будет перебоев с энергоснабжением. Даже если не будет напряжения в электросети, всегда будет готов к работе аккумулятор для солнечных батарей.

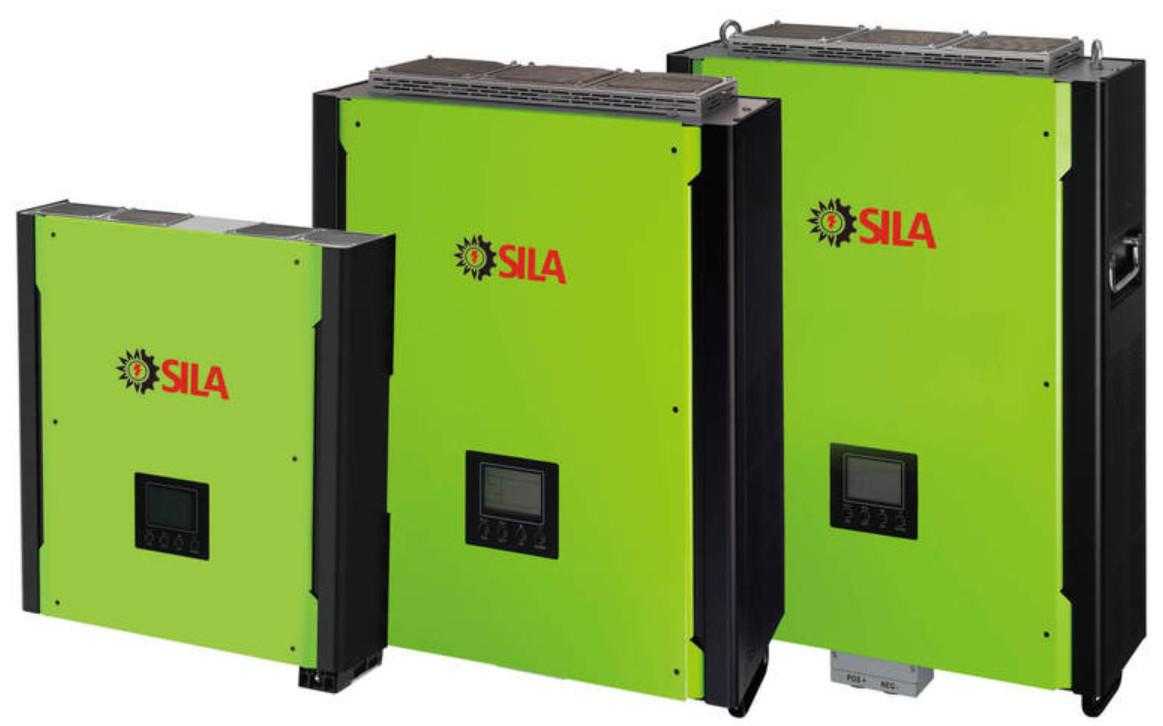

Автономный инвертор для солнечных батарей

Более дорогостоящими являются многофункциональные инверторы. Они представляют собой гибридный вариант из вышеописанных типов устройств. Их можно назвать лучшим выбором, но здесь всё упирается в финансовые возможности.

Отличие от сетевого и гибридного инвертера

Потенциально все описанные функции может выполнять также т.н. гибридный инвертор, который под этим углом зрения допустимо рассматривать как наиболее технически совершенный представитель техники рассматриваемой разновидности.

Его основное отличие – возможность возврата излишков вырабатываемой электроэнергии обратно в сеть.

Практическому применению гибридных инверторов препятствует преимущественно не технические проблемы реализации этой техники, а отсутствие соответствующей правовой базы.

Действующие нормативные документы не предусматривают саму возможность самостоятельной выработки электроэнергии частным лицом и ее продажу энергосбытовой компании.

Прямым следствием такого положения дел становится также отсутствие серийных сертифицированных двухнаправленных счетчиков как оборудования, которое необходимо для выполнения взаимных расчетов после завершения отчетного периода (например, привычный для всех календарный месяц).

С учетом иерархии, представленной на рисунке 1, сетевой инвертор считается на фоне гибридного устройством более низкого класса, который реализует следующий простой двухрежимный алгоритм функционирования:

  • днем при наличии достаточной мощности, отдаваемой солнечной батареей, внутридомовая сеть отключена от электрического ввода и полностью обеспечивается электрической энергией от альтернативного источника;
  • утром, вечером и ночью, а также в пасмурную погоду, когда солнечная батарея не в состоянии обеспечить нормальное функционирование домовых потребителей, инвертор отключается и за счет байпасного переключателя электроснабжение домохозяйства полностью выполняется от сети электросбытовой компании.

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

  • чистая синусоида подачи;
  • «подмес» мощности к сети от аккумулятора;
  • при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
  • два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
  • многообразие инстайллерских настроек;
  • управление работой резервного генератора;
  • режим ожидания с широким диапазоном регулирования;
  • удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Prosolar Hibrid – оптимизация выработки электроэнергии

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25°С – +60°С

Отличительные особенности:

  • опция отслеживания за точкой граничной мощности солнечной батареи;
  • информационный ЖК-дисплей с отображением рабочих параметров системы;
  • 3-х уровневое зарядное устройство аккумулятора;
  • регулировка максимального тока до 25А;
  • коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные преобразователи Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства. Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.

В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

  • технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
  • два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
  • наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
  • настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

Отечественные лидеры: МАП Gibrid и Dominator

Компания МАП «Энергия» разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.

Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конверторов напряжения Gibrid и Dominator:

  • трансформатор на базе тора;
  • стабилизация входного напряжения отсутствует;
  • режим «подкачки» мощности;
  • выход – чистый синус;
  • генерация переизбытка энергии в сеть;
  • ограничение тока потребления на входе АС;
  • класс IP21;
  • расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50°С).

Материал

Для изготовления корпуса преобразователя могут использоваться разные материалы:

  • Алюминий.
  • Сталь.

Также существуют комбинированные варианты (алюминий с пластиком и сталь с пластиком).

Алюминиевый корпус лучше других обеспечивает пассивное охлаждение. Изделия из стали обладают повышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.

Мнение эксперта Кузнецов Василий Степанович

Вне зависимости от материала корпуса и типа охлаждения, устанавливать инвертор необходимо только на открытом пространстве, чтобы обеспечить беспрепятственное отведение тепла.

Пример монтажа однофазного инвертора

Сначала рассмотрим на практике однофазную систему, а потом перейдём к трехфазной.

Внешний вид смонтированного инвертора показан в начале статьи. Его мощность в данном случае – 5 кВА, есть модели и на другие мощности.

А вот, как устроен интерфейс инвертора со всеми входами, выходами и органами управления:

Солнечный однофазный аккумуляторный инвертор для дома. Клеммы для подключения

Подключение аккумуляторных батарей обязательно производится через автоматический выключатель:

Автоматический выключатель для подключения аккумулятора к инвертору

Через эти клеммы АКБ заряжается от солнца или от сети и отдает энергию на преобразование:

Клеммы для подключения аккумуляторов к инвертору

Подключение к электрощитку – через кабель ВВГ4х4, защитный проводник отдельно:

Подключение входа и выхода 220В к солнечному инвертору

Если длина кабельной линии более 10 метров, то лучше использовать кабель сечением 6мм², чтобы избежать лишних потерь в кабеле.

Ещё важное замечание! В отличие от стабилизаторов, входная и выходная нейтрали инвертора гальванически развязаны. И если их соединить, инвертор работать не будет!. В домашнем щитке я провода (черный СИП 2х16) с улицы открутил от вводного двухполюсного автомата, и подал уличное напряжение через клеммник на вход инвертора

А с выхода инвертора – на вход того самого автомата:

В домашнем щитке я провода (черный СИП 2х16) с улицы открутил от вводного двухполюсного автомата, и подал уличное напряжение через клеммник на вход инвертора. А с выхода инвертора – на вход того самого автомата:

Переделка домашнего электрощитка для подключения солнечного инвертора

В результате энергосистема, установленная под лестницей, выглядит вот так:

Монтаж энергосистемы для дома на солнечном инверторе Ecovolt

Используются 4 АКБ, каждая напряжением 12В и емкостью 200 А·ч.

После подключения необходимо настроить инвертор согласно инструкции.

Вот как выглядит экран инвертора при нормальной работе:

Работа солнечного инвертора Ecovolt. Нагрузка питается с улицы через байпас, одновременно идёт заряд батареи

При различных режимах работы и при настройках на экране информативная картинка, которая будет понятна неподготовленному пользователю.

А вот что будет на экране, если пропадает напряжение с улицы:

Работа инвертора с аккумуляторными батареями

В данном случае, как и при работе от солнечных батарей, солнечный инвертор выдает стабильное синусоидальное напряжение 230В, как и положено по стандарту.

Обзор популярных моделей

Инверторы отечественного производства

Российские инверторы от компании «UMA», это устройства высокого качества с номинальной мощностью 2,5 кВт и максимальной — 5 кВт. Рабочее напряжение таких установок 24 В при мощности системы в 220 В. Объединяет в себе функции не только инвертора, но и бесперебойника, контроллера и сетевого зарядного устройства, мощностью 20 А-30 А.

Устройство SV15000s от российской фирмы «Sunville». Относится к трехфазному сетевому типу инверторов с номинальной мощностью 15,0 кВт. Максимальный КПД — 97,8%. Номинальное рабочее напряжение составляет 720 В.

Отдельного внимания заслуживает компания МАП «Энергия». Она предлагает широкий ассортимент преобразователей мощностью от 800 до 1200 Вт.

Инверторы от «Энергии» подходят для аккумуляторов всех типов. Устанавливаются они в частных домах, а также во многих отраслях промышленности, медицинских центрах, на метеостанциях, применяются в строительстве.

Именно «Энергия» выпустила первый инвертор с повышенной мощностью — 20 кВт, выдерживающий максимальную нагрузку 25 кВт. Данное устройство способно подавать электроэнергию в многоэтажный дом с большим количеством различной техники и приборов.

Зарубежные инверторы

Хорошо зарекомендовали себя инверторы от французского производителя «Schneider Electriс». Фирма выпускает оборудование для солнечных электростанций, обладающее высоким функционалом. Использовать такие инверторы можно в регионах с разными климатическими условиями.

Корпус преобразователей покрывают специальными составами, стойкими к образованию коррозии, а также воздействию агрессивных веществ. Использовать установки от «Schneider Electriс» можно в частных домах, многоэтажках и на частных производствах.

Инвертор для солнечных батарей «Schneider Electriс»

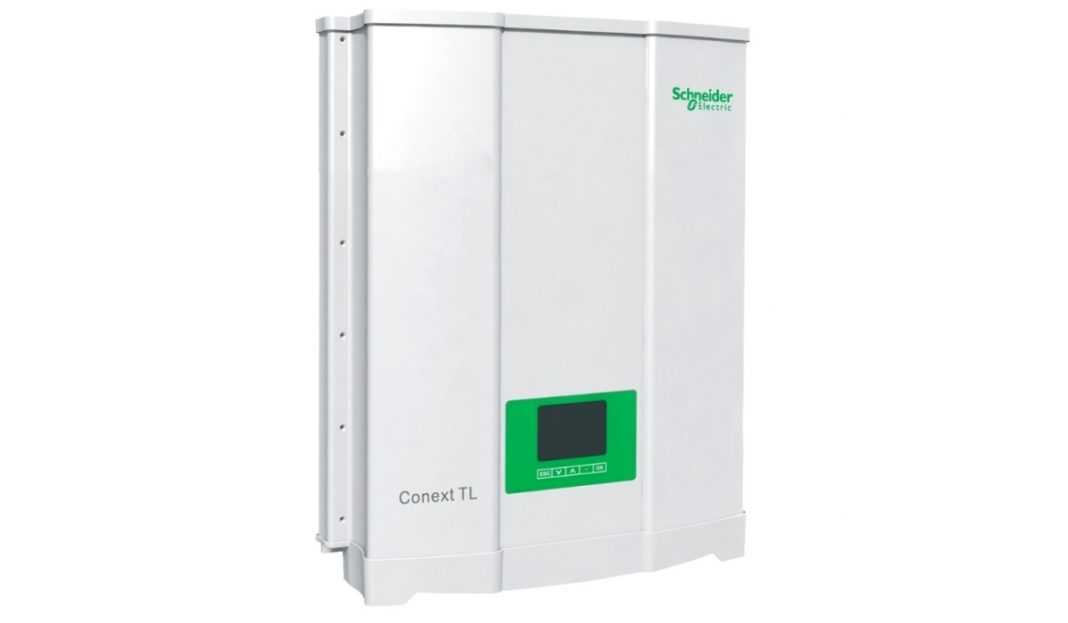

Инверторы серии «Conext» выпускаются с КПД более 96% даже с учетом максимальных нагрузок. Некоторые модели оснащены распределительным блоком, поэтому монтаж внешнего электрощитка необязателен. В ассортименте изделий можно найти модели с разными показателями мощности — от 4 до 20 кВт.

Тайваньские инверторы «ABi-Solar» на рынке России представлены серией автономных преобразователей с КПД не менее 94%, а также многофункциональными устройствами НТР и НТ. Установки комплектуются контроллерами заряда от фитопанелей. Также они совмещают в себе три функции:

  • преобразовывают энергию;
  • выполняют функцию контроллера;
  • работают, как зарядное устройство.

Вмонтированный ЖК-дисплей позволяет отслеживать основные показатели всей гелиосистемы.

Сетевые инверторы для гелиосистем «Kostal» — это высококачественные одно- или трехфазные устройства нового поколения с мощностью от 1,6 до 25 кВт. В конструкцию входит автоматический выключатель переменного тока, МРР-трекеры, дисплей, счетчик и многое другое, что делает работу преобразователей удобной и надежной, а также позволяет подключать их к системе «умный дом».

Благодаря материалам корпуса, инверторы от «Kostal» можно устанавливать как на доме, так и внутри помещения. В любом случае, повредить их достаточно сложно. Все модели собираются в Европе и соответствуют мировым стандартам качества.

Голландская фирма TBS Electronics уже более 20 лет производит инверторы разной мощности. Модели линейки Powersine характеризуются чистым синусоидальным выходным сигналом, поэтому их применение гарантирует бесперебойную и длительную эксплуатацию приборов, чувствительных к перепадам напряжения. Оборудование оснащено защитой от перепадов температур и скачков напряжения. С такими преобразователями можно давать нагрузки до 500 В с пусковой силой, которая в десятки раз превышает рабочую.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Инвертор для солнечных батарей: виды, обзор моделей, особенности подключения, критерии выбора и цена

ТОП-1: MAP HYBRID 243X3

Характеристики

  • Количество фаз – 3;
  • Мощность наибольшая – 9 кВт;
  • Пиковое значение – 15 кВт;
  • Суммарная мощность рекомендуемая – 100 Вт;
  • Частота – 50 Гц;
  • Температура рабочая – минус 25 – плюс 50;
  • Размер – 630х370х510мм;
  • Масса – 61,5 кг.

Совместимость

Совместима модель трехфазного гибридного инвертора с электрическими солнечными станциями и бытовой сетью, отличающийся завидным значением КПД. При отсутствии напряжения в одной из фаз, две оставшиеся его транслировать продолжат в сеть, а генерирование станет осуществляет АКБ.

Инверторы, при изменении частоты, поддерживают связь между собой и с генератором, и могут плавно подстраиваться под частоту имеющуюся.

Важно: продолжительность работы при достижении пикового значения мощности – 5 секунд, а величины, превышающей номинальную (режим автономный) – 20 минут

Стоимость

Где купить Цена в рублях
http://gws-energy.ru/invertory/gibridnye-invertory/by,product_sales?keyword= 176700
http://www.invertor.ru/zzz/item/map_hybrid_24_3_x3 176700
http://www.invertor.ru/zzz/item/map_hybrid_24_3 58900
http://www.invertor.ru/zzz/orderform 58900
https://iprojector.ru/catalog/elektrooborudovanie/?id=58184&PAGEN_1=4 176800

Виды инверторов и их конструктивные особенности

Существует три вида инверторов для солнечных батарей, отличающихся по принципу своего действия: сетевые, автономные и гибридные (многофункциональные).

Сетевые

Сетевой инвертор для солнечных батарей работает совместно с централизованным электроснабжением. Помимо преобразования энергии в задачи таких установок входит контроль за напряжением и частотой тока внешней сети. Также они передают лишнее электричество в основную электросеть. Кстати, владелец фитоэлектростанции может неплохо на этом заработать, продавая излишки энергии частным компаниям.

Сетевые преобразователи электроэнергии создаются на основе емкостных диодов с низкочастотным модулятором. Чаще всего их используют для солнечных панелей в виде тарелок. Преимущества устройств в их компактности, высокой степени защиты и относительно быстрой скорости преобразования, при низком уровне энергопотребления.

Кроме своей основной функции сетевые инверторы имеют ряд дополнительных возможностей:

  • регулировка частоты напряжения;
  • регулировка амплитуды тока;
  • защита оборудования от перегрева;
  • защита сети от коротких замыканий;
  • некоторые модели оснащены Wi-Fi-связью, благодаря которой можно выводить информацию на экран телефона, планшета или ПК.

Сетевые устройства монтируются в электрическую цепь между солнечной батареей и электрической сетью 220-380 В. Их использование предполагает работу гелиостанции без накопительных аккумуляторов. Функционировать они могут только в дневное время, когда есть солнечный свет.

Автономные

Инверторы автономного типа включены в общую конструкцию солнечной электростанции и обеспечивают постоянное поступление к потребителям электроэнергии.  Устройства данного вида преобразуют накопленную в АКБ энергию до требуемых параметров и направляют ее для дальнейшего использования.

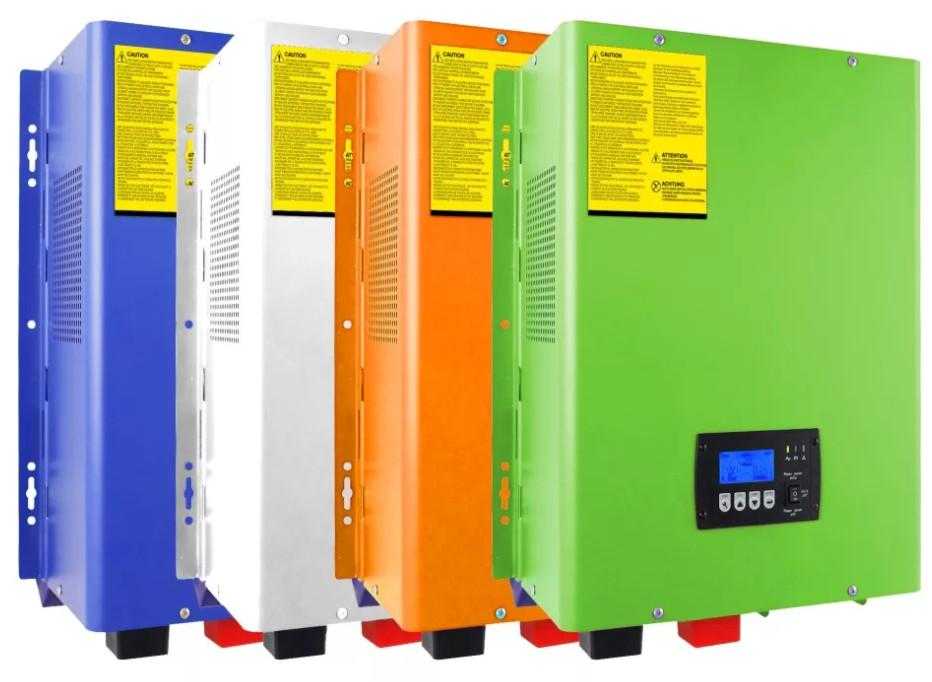

Автономный инвертор для солнечных батарей

Автономные инверторы в зависимости от формы выходного сигнала по току, делятся на синусоидальные и квази-синусоидальные. Первые установки отличаются повышенными техническими параметрами, но при этом они более габаритные и стоят дороже. Это сужает круг потребителей, которые могут позволить себе такие устройства.Однако они обеспечивают надежную работу электроприборов, которые чувствительны к перепадам напряжения.

Автономные инверторы квази-синусоидального более востребованы нежели синусоидальные. Они меньше в размерах и стоимость их более доступная. Минус в том, что такое оборудование нежелательно устанавливать в местах с нестабильным электроснабжением, иначе чувствительные приборы могут просто сгореть от скачка напряжения.

Многофункциональные

Гибридный инвертор для солнечных батарей включил в себе преимущества первого и второго вида. Это самое надежное оборудование, обладающее большим количеством настроек:

  • повышает мощность сети при перегрузках;
  • продолжает работу при снижении напряжения;
  • исключает проблемы со счетчиками.

Многофункциональный тип инвертора подойдет как для домашней, так и для промышленной солнечной станции. Он может параллельно получать нагрузку из сети и от аккумуляторной батареи, выбирая, что в данной ситуации наиболее приоритетно. Единственный его недостаток — дороговизна.

Выбор контроллера

Солнечный контроллер, подключенный к солнечным батареям и аккумулятору, обеспечивает своевременную подзарядку аккумуляторной батареи (АКБ), защищает ее от преждевременной деградации и выполняет следующие функции:

  • Автоматическое подключение АКБ к фотоэлектрическим модулям для подзарядки.
  • Автоматическое отключение аккумулятора от фотоэлектрических панелей (ФЭП) при достижении максимального уровня зарядки (защита аккумулятора от перезаряда).
  • Автоматическое отсоединение АКБ от потребителей электроэнергии при достижении недопустимого уровня разряда (защита аккумулятора от глубокого разряда).
  • Повторное подключение нагрузки к аккумулятору при восполнении уровня его заряда.

Контроллер способен автоматически отключать нагрузку, подключаемую на выход «Load» устройства. К этому выходу подключаются маломощные потребители постоянного тока (светодиодные лампы).

Максимально допускаемая нагрузка на выход «Load» указывается производителем в паспорте устройства.

Все потребители переменного тока (бытовые электроприборы, электроинструмент и т. д.) не имеют прямого подключения ни контроллеру, ни к солнечным панелям. Они через инвертор подключаются к аккумуляторной батарее.

При такой схеме подключения от глубокого разряда аккумулятор защищается не контроллером, а инвертором. К вопросам переразряда АКБ и способов защиты от него с помощью солнечного инвертора мы вернемся чуть позже.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Расчет минимального количества модулей в цепи с учётом допустимого пускового напряжения инвертора

Каждый инвертор имеет минимальное напряжение на входе, в нашем случае это 200 В.

Минимальное входное напряжение инвертора Fronius SYMO 10 кВт

В свою очередь, модули достигают минимального рабочего напряжения при граничной температуре 70 ° C. Поэтому минимальное количество панелей в стринге рассчитывается для этой температуры, округляя значение вверх. В этом случае используются формулы:

где:

  • Uoc (Tmax) — напряжение при максимальной температуре 70 ° C;
  • Uoc — напряжение холостого хода (38,5 В);
  • Tmax — максимальная рабочая температура (70 ° C);
  • βT — температурный коэффициент модуля (-0,31 %/K);
  • Nmin — минимальное количество солнечных батарей;
  • Udcstart — Подаваемое начальное напряжение (200 В).

Uoc (Tmax) = 38,5· (1 + (70 — 25) · (-0,31 / 100)) =33,13

Nmin ≥ 200 / 33,13 = 6,04

Принимаем ближайшее целое значение в большую сторону, таким образом рекомендуется устанавливать последовательно не менее 7 модулей в один стринг.

Как выбрать лучший?

Как уже было указано выше, на рынке подобных устройств, представлено большое количество моделей различных производителей, которые схожи по своим техническим характеристикам. Для того, чтобы выбрать инвертор, и при этом не ошибиться, необходимо следовать критериям выбора, которыми являются:

  1. Номинальная мощность.
  2. Максимальная (пиковая) мощность.
  3. Форма выходного сигнала по току.
  4. КПД.
  5. Эксплуатационные показатели (температура, влажность, высота установки над уровнем моря).
  6. Напряжение на «входе» и «выходе» устройства.
  7. Наличие средств защиты от токов КЗ и перегрузки.
  8. Наличие «спящего» режима, вентилятора охлаждения и дополнительных опций.
  9. Габаритные размеры и вес.
  10. Бренд и надежность производителя.
  11. Стоимость.

Опираясь на выше приведенные критерии и зная параметры сети, каждый пользователь способен самостоятельно выбрать лучшую модель, из представленных, в настоящее время, в конкретном регионе или на интернет ресурсах.

Обзор популярных моделей

Инверторы отечественного производства

Российские инверторы от компании «UMA», это устройства высокого качества с номинальной мощностью 2,5 кВт и максимальной — 5 кВт. Рабочее напряжение таких установок 24 В при мощности системы в 220 В. Объединяет в себе функции не только инвертора, но и бесперебойника, контроллера и сетевого зарядного устройства, мощностью 20 А-30 А.

Устройство SV15000s от российской фирмы «Sunville». Относится к трехфазному сетевому типу инверторов с номинальной мощностью 15,0 кВт. Максимальный КПД — 97,8%. Номинальное рабочее напряжение составляет 720 В.

Отдельного внимания заслуживает компания МАП «Энергия». Она предлагает широкий ассортимент преобразователей мощностью от 800 до 1200 Вт.

Инверторы от «Энергии» подходят для аккумуляторов всех типов. Устанавливаются они в частных домах, а также во многих отраслях промышленности, медицинских центрах, на метеостанциях, применяются в строительстве.

Именно «Энергия» выпустила первый инвертор с повышенной мощностью — 20 кВт, выдерживающий максимальную нагрузку 25 кВт. Данное устройство способно подавать электроэнергию в многоэтажный дом с большим количеством различной техники и приборов.

Зарубежные инверторы

Хорошо зарекомендовали себя инверторы от французского производителя «Schneider Electriс». Фирма выпускает оборудование для солнечных электростанций, обладающее высоким функционалом. Использовать такие инверторы можно в регионах с разными климатическими условиями.

Корпус преобразователей покрывают специальными составами, стойкими к образованию коррозии, а также воздействию агрессивных веществ. Использовать установки от «Schneider Electriс» можно в частных домах, многоэтажках и на частных производствах.

Инвертор для солнечных батарей «Schneider Electriс»

Инверторы серии «Conext» выпускаются с КПД более 96% даже с учетом максимальных нагрузок. Некоторые модели оснащены распределительным блоком, поэтому монтаж внешнего электрощитка необязателен. В ассортименте изделий можно найти модели с разными показателями мощности — от 4 до 20 кВт.

Тайваньские инверторы «ABi-Solar» на рынке России представлены серией автономных преобразователей с КПД не менее 94%, а также многофункциональными устройствами НТР и НТ. Установки комплектуются контроллерами заряда от фитопанелей. Также они совмещают в себе три функции:

  • преобразовывают энергию;
  • выполняют функцию контроллера;
  • работают, как зарядное устройство.

Вмонтированный ЖК-дисплей позволяет отслеживать основные показатели всей гелиосистемы.

Сетевые инверторы для гелиосистем «Kostal» — это высококачественные одно- или трехфазные устройства нового поколения с мощностью от 1,6 до 25 кВт. В конструкцию входит автоматический выключатель переменного тока, МРР-трекеры, дисплей, счетчик и многое другое, что делает работу преобразователей удобной и надежной, а также позволяет подключать их к системе «умный дом».

Благодаря материалам корпуса, инверторы от «Kostal» можно устанавливать как на доме, так и внутри помещения. В любом случае, повредить их достаточно сложно. Все модели собираются в Европе и соответствуют мировым стандартам качества.

Голландская фирма TBS Electronics уже более 20 лет производит инверторы разной мощности. Модели линейки Powersine характеризуются чистым синусоидальным выходным сигналом, поэтому их применение гарантирует бесперебойную и длительную эксплуатацию приборов, чувствительных к перепадам напряжения. Оборудование оснащено защитой от перепадов температур и скачков напряжения. С такими преобразователями можно давать нагрузки до 500 В с пусковой силой, которая в десятки раз превышает рабочую.

Обзор моделей

Одна из самых дорогих моделей – фотоэлектрический инвертор производства Китай компании ChintPower Systems Co., LTD: форма сигнала в виде чистого синуса с низким уровнем шума (меньше 30 дБ), с номинальными характеристиками мощности и напряжения 1000 ВА и 230 В соответственно. Максимальная мощность солнечной батареи с таким инвертором – 1200 Вт. Стоимость 40669 рублей.

Самая бюджетная модель – инвертор/зарядное устройство от компании Cyber Power: сигнал с чистой синусоидой, автоматическое переключение, подходит для маломощных приборов, максимальная и номинальная выходная мощность – 200 ВА, выходное напряжение – 220 В, переключение на аккумуляторные батареи за 4 мс. Стоит недорого – 5900 рублей.

Золотая середина – инвертор с зарядным устройством и PWM контроллером от фирмы Voltronicpower: оптимальная модель с синусоидой чистой формы и пиковой мощностью в 1600 Вт; выходное напряжение – 230 В с частотой сигнала на выходе в 50 Гц. Стоимость колеблется в районе 20 000 рублей.

Панели устанавливаются на максимально освещенной части крыши или стены постройки для эффективного функционирования

Важно при монтировании панели соблюдать нужный угол к горизонту и учесть степень затемнения территории (крепить подальше от предметов, создающих тень)

>Батарейные инверторы и блоки бесперебойного питания

Что такое гибридный инвертор, принцип действия

Начнем с теоретической части и разберемся с особенностями оборудования.

Гибридный инвертор — устройство, позволяющее параллельно использовать напряжение от источников постоянного (DC) и переменного (AC) тока. Приоритет отдается какому-то одному источнику, а второй находится «на подхвате» и подключается в случае потери напряжения.

Основная функция — преобразование постоянного тока в переменный с дальнейшим подключением к электрической сети дома для бесперебойного электроснабжения.

В качестве источника DC может выступать солнечная батарея, небольшая гидроэлектростанция, ветряная мельница и т. д.

Принцип действия гибридного оборудования зависит от времени суток:

  1. День. В этот период энергия солнца попадает на фотоэлемент, преобразуется в электричество и подается к инвертору для преобразования. На выходе получается напряжение, максимально подходящее для бытовой сети. После этого устройство питает электрическую сеть дома, заряжает АКБ, а при чрезмерном заряде сбрасывает «лишнее» в общую сеть по «зеленому» тарифу.
  2. Вечер, ночь. С учетом выбранного режима гибридный инвертор подает напряжение на дом от АКБ или от бытовой сети.

Благодаря переключению режимов, обеспечивается круглосуточная подача электричества в бытовую сеть без сбоев (даже при потере одного из источников питания).

В зависимости от применяемой модели гибридный инвертор может иметь следующие возможности:

  • «подмешивание» энергии от АКБ;
  • добавление мощностей оборудования и электросети;
  • регулировка частоты тока на выходе;
  • подключение сетевых фотоэлектрических инверторов;
  • автоматическое переключение цепи питания потребителей и т. д.

Тестирование

Перед тестированием «балконной» системы выявилась одна проблема — инверторов для такого малого масштаба просто не производят. Типичные параметры grid tie инвертора — мощность от 250Вт и напряжение панелей 22-65 или 45-90В. У меня же 2 параллельно соединенные солнечные панели по 50Вт давали 12-21В. Наконец, после поисков на ebay была найдена практически единственная модель с длинным названием 500W MPPT Micro Grid Tie Inverter 10.5-28V. Слово «micro» тут явно маркетинг, т.к. возможности крепления на панели не предусмотрено. Инвертор выглядит примерно так (фото со страницы продавца).

И собственно, тестирование. Все просто, инвертор подключается в розетку через ваттметр, который удобен для оценки показаний. Солнечные панели выходят на восточную сторону, и уже в 9 утра при солнечной погоде выработка составила 30Вт.

Все хорошо, я только успеваю порадоваться «до чего техника дошла», как слышу весьма громкий шум — в инверторе включился кулер. На габаритах инвертора китайцы сэкономили, и высокооборотный 40мм кулер дает такой шум и свист воздуха, что его слышно в соседней комнате. Конечно, в идеале обороты кулера должны были бы регулироваться в зависимости от температуры инвертора, но в моем случае это не работало. Т.к. использовать инвертор на полную мощность 500Вт я не планирую, то просто заказал другой, менее шумный кулер, которого для 100-200Вт вполне должно хватить.

Кстати, внутренности инвертора выглядят так:

Вот так нагреваются его части во время работы, температура компонентов до 40 градусов:

Это в принципе немного, с другой стороны, и мощность всего лишь 1/10 от максимальной. Было бы интересно проверить его нагрев при полных 500Вт, но такой возможности нет.

Другой недостаток проявился вечером, когда солнечные панели дают мало энергии — инвертор пытается включиться, загорается светодиод, но напряжение панелей от нагрузки проседает и он выключается, затем процесс повторяется снова. Вряд ли такие включения-выключения полезны для электронных компонентов, с другой стороны, ничего сильно страшного тут в принципе нет. Разработчики могли бы предусмотреть более интеллектуальный способ отключения инвертора, с другой стороны, это самая дешевая модель на рынке, да и работа от 100Вт панели для 500-ваттного инвертора не является штатной.

Итог: судя по ваттметру, целиком за солнечный день в сеть со 100-ваттной панели было отдано 0.25КВт*ч. В ценах на электричество желающие могут пересчитать сами, как и срок окупаемости инвертора (его цена около 80$). Пиковая мощность, зафиксированная ваттметром, составила 65Вт, а средняя мощность в утреннее время (панели направлены на восток) 30-40Вт. (Теоретически, со 100-ваттной панели можно получить 80-90Вт мощности, если развернуть ее более правильным образом и использовать более толстые провода).

Следующий день был пасмурным с дождем, и инвертор вполне ожидаемо, не запустился вообще. Он пытался включиться утром каждые 5 секунд, запуская при этом кулер, и «вззз-вззз» было слышно по всей комнате. В общем, с таким инвертором будильник по утрам точно не нужен. Хотя это не проблема инвертора как такового — во-первых, 500-ваттный инвертор просто не рассчитан на использование 100-ваттной панели, во-вторых, он не предназначен для установки в комнате. Когда дождь закончился и небо относительно прояснилось, инвертор запустился, отдаваемая в сеть мощность составила около 12Вт.

Принцип действия и общее устройство

Работу инвертора необходимо рассматривать только во взаимодействии со всей системой солнечных батарей. Их основой служат фотоэлементы, вырабатывающие постоянный ток. Далее, с помощью инвертора этот ток превращается в переменный, и питает приборы, рассчитанные на 220 вольт. Cами солнечные панели служат своеобразным преобразователем, превращающим лучистую энергию в электричество, сохраняемое в аккумуляторах.

За счет этого обеспечивается бесперебойное электроснабжение, независимо от стандартных электрических сетей. Полученная электроэнергия используется и в ночное время, поступая из аккумулятора на инвертор и превращаясь там в переменный ток.

Важной особенностью современных установок является возможность аккумуляции не только прямых, но и косвенных солнечных лучей. При ясной погоде используется только солнечный свет, а в пасмурные дни происходит сбор отраженного света

В последнем случае производительность системы несколько снижается, тем не менее, они способны постоянно вырабатывать ток, независимо от времени года.

От правильного выбора инверторной установки зависит мощность и частота всей гелиосистемы. Стандартная конструкция инвертора включает адаптер с диодами и выпрямителем, работающий на низких частотах, варикап с триодами, непосредственно преобразующий ток, а также гибридная обвязка, обеспечивающая запуск системы даже при разряженных аккумуляторах. Также в общей схеме присутствуют динисторы, связанные с повышенной чувствительностью компонентов к производимому электротоку.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
