Мини-биогазовая установка работающая на пищевых отходах и разлагаемых органических материалах

Общие принципы

Биогаз — продукт, который получается при разложении органических веществ. В процессе гниения/брожения выделяются газы, собрав которые, можно обеспечить нужды собственного хозяйства. Оборудование, в котором происходит данный процесс называю «биогазовая установка».

В некоторых случаях выход газа чрезмерный, тогда его запасают в газгольдерах — для использования в период его недостаточного количества. При грамотной организации процесса газа может быть слишком много, тогда его излишки можно продавать. Еще один источник дохода — перебродившие остатки. Это высокоэффективное и безопасное удобрение — в процессе сбраживания погибает большинство микроорганизмов, семена растений теряют свою всхожесть, яйца паразитов становятся нежизнеспособными. Вывоз на поля таких удобрений положительно влияет на урожайность.

Условия для выработки газа

Процесс образования биогаза происходит за счет жизнедеятельности разного рода бактерий, которые содержатся в самих отходах. Но для того чтобы они активно «работали» необходимо им создать определенные условия: влажность и температуру. Для их создания строятся биогазовая установка. Это комплекс устройств, основа которого — биореактор, в котором и происходит разложение отходов, который сопровождается газообразованием.


Организация цикла переработки навоза и растительных отходов в биогаз

Различают три режима переработки навоза в биогаз:

  • Психофильный режим. Температура в биогазовой установке от +5°C до +20°C. При таких условиях процесс разложения идет медленно,газа образуется намного, его качество низкое.
  • Мезофильный. На этот режим установка выходит при температуре от +30°C до +40°C. В этом случае активно размножаются мезофильные бактерии. Газа при этом образуется больше, процесс переработки занимает меньше времени — от 10 до 20 дней.
  • Термофильный. Эти бактерии размножаются при температуре от +50°C. Процесс идет быстрее всего (3-5 дней), выход газа — самый большой (при идеальных условиях с 1 кг завоза можно получить до 4,5 литров газа). Большинство справочных таблиц по выходу газа от переработки даны именно для этого режима, так что при использовании других режимов стоит делать корректировку в меньшую сторону.

Сложнее всего в биогазовых установках реализуется термофильный режим. Тут требуется качественная теплоизоляция биогазовой установки, подогрев и система контроля за температурой. Зато на выходе получаем максимальное количество биогаза. Еще одна особенность термофильной переработки — невозможность дозагрузки. Остальные два режима — психофильный и мезофильный — позволяют ежедневно добавлять свежую порцию подготовленного сырья. Но, при термофильном режиме, малый срок переработки позволяет разделить биореактор на зоны, в которых будет перерабатываться своя доля сырья с разными сроками загрузки.

Изготовление брикет

Наладить дома производство биотоплива из опилок, соломы и других отходов несколько проще. Из оборудования понадобится лишь ручной пресс, сделанный специально для этой цели. Его можно приобрести в готовом виде, заказать мастерам либо, при наличии соответствующих навыков, изготовить самостоятельно. Пресс заводской готовности стоит немало денег, поэтому последний вариант обойдется вам дешевле всего.

Производство брикет начинается с приготовления смеси. В качестве сырья используются опилки, шелуха семечек, солома и даже размоченная макулатура. Конечно, такое топливо может и так чудесно сгореть в печи или твердотопливном котле, но из-за низкой насыпной плотности придется слишком часто производить загрузку топки. Готовое твердое биотопливо из соломы или опилок будет гореть гораздо дольше.

Смесь состоит из сырья, воды и глины, служащей связующим веществом. Солому или бумагу необходимо предварительно измельчить, затем смешать с глиной в пропорции 10:1 (на 10 кг отходов 1 кг глины) и водой. Количество воды надо подбирать таким, чтобы обеспечить равномерное перемешивание и способность смеси к формованию. Не стоит добавлять в раствор много глины, не забывайте, что она останется в вашем котле в виде золы.

Смесью наполняется специальная форма, потом она кладется под пресс. После прессования готовый брикет аккуратно вынимается и раскладывается сушиться на солнце. Увидеть операцию прессования можно на видео:

Получение биогаза

После того, как установка будет готова, в нее загружают биомассу, разведенную водой в соотношении примерно 2:3. Крупные отходы при этом должны быть измельчены – максимальный размер фракции не должен превышать 10 мм. Далее крышка закрывается – остается ждать, когда смесь начнет «бродить» и выделять биогаз. При оптимальных условиях первое поступление горючего наблюдается спустя несколько дней после загрузки.

О том, что газ «пошел», можно судить по характерному бульканью в водяном затворе. В это же время бочку стоит проверить на герметичность. Делается это с помощью обычного мыльного раствора – его наносят на все стыки и наблюдают, не появились ли пузыри.

Первое обновление биосырья нужно провести примерно через две недели. После того, как в воронку будет залита биомасса, из отводной трубы выльется такой же объем отработанной органики. Далее такую процедуру выполняют ежедневно или раз в два дня.

Эффективный метод получения биогаза в домашних условиях

Используя современные технологии можно производить в домашних условиях биотопливо (газ) из навоза. Биотопливо является идеальным вариантом завершения биологического цикла переработки продуктов жизнедеятельности животных. Такой способ позволяет не только получить энергию для использования в домашних нуждах, но и решает вопрос переработки навоза в удобрения.

Готовую станцию по производству биогаза могут позволить себе приобрести лишь крупные фермеры, из-за довольной высокой стоимости данного оборудования.

Однако можно сделать собственноручно установку, работающую по такому же принципу. Ее мощность будет немного меньше, но собрать ее реально своими силами из максимально доступных деталей и материалов.

Про биогаз можно с уверенностью сказать, что он считается экологически чистым видом топлива. Его основные характеристики очень схожи с природным газом, который добывают в промышленных масштабах. Технология получения газа из навоза такова:

  • В специальную емкость (биореактор) помещают навоз, далее в этой емкости происходит безвоздушный процесс брожения биомассы с присутствием анаэробных бактерий.
  • Длительность данного процесса напрямую зависит от объемов сырья. Результатом такого брожения является выделение смеси газов: метан -60%, углекислый газ – 35%, другие газы -5%, в том числе небольшого количества сероводорода.
  • Выделившийся газ постоянно отводится из емкости, после процесса очищения подается на использование по назначению.
  • В процессе переработки навоз превращается в высококачественное удобрение, которое следует периодически удалять из биореактора.

Следует сказать, что наиболее целесообразно производить переработку навоза в биогаз лишь в том случае, если есть прямой источник значительного количества навоза или других органических отходов животноводства.

Если вы все же задумались над вопросом: Как сделать из навоза газ? Как своими руками получить биотопливо из навоза? Далее, статья именно для вас.

  • В первую очередь нужно выбрать подходящее место для строительства биореактора.
  • Емкость должна быть армированной бетонной, у основания – отверстие, через которое будет извлекаться отработанное сырье. Строение емкости должно быть тщательно продумано, основное требование – герметичность, поэтому отверстие должно плотно закрываться.
  • Размер бетонной емкости рассчитывают исходя из количества поступающих органических отходов ежесуточного. Для полноценной работы, биореактор следует заполнять на 2/3 от имеющегося объема.
  • Если количество отходов небольшое, резервуар можно сделать из металлической бочки. При выборе металлической емкости проведите осмотр сварных швов и проверьте их прочность.
  • Учтите, размер емкости и масса перерабатываемых отходов напрямую влияет на количество получаемого биогаза (1 т навоза = 100 м.куб. биогаза).

Ускоряем процесс

Для ускорения процесса брожения биомассы следует обеспечить ее подогрев. В летний период такая проблема не возникает, так как окружающей температуры воздуха достаточно для естественного процесса брожения.

В зимний период не обойтись без подогрева, ведь для активного процесса брожения требуется температура от 38 °С.

Для этого можно воспользоваться такими способами подогрева: электрические нагревательные элементы, подключение к системе отопления змеевик и расположить его под емкостью, обогревать реактор напрямую различными электрическими отопительными приборами.

Как сделать правильный отвод газа

Газ, который получается в процессе брожения органических отходов, отводят через небольшое отверстие, предусмотрительно сделанное в верхней части закрывающей резервуар крышки.

Для исключения вероятности смешивания биогаза с воздухом, его отвод проводят через гидрозатвор (водяной затвор).

При нормальном давлении выработанный газ поступает по отводной трубке в газоприемник, по пути проходя очистку в воде.

Теперь вы знаете, как сделать из навоза газ, остается лишь воплотить идею в жизнь!

Состав и виды

Биогазом называется газ, полученный в результате трёхфазного биохимического процесса над биомассой, проходящего в герметичных условиях.

Процесс разложения биомассы последователен: сперва она подвергается воздействию гидролизных бактерий, затем кислотообразующих и в конце метанобразующих. Материалом для микроорганизмов на каждом этапе служит продукт деятельности предшествующего этапа.

На выходе приблизительный состав биогаза выглядит так:

  • метан (от 50 до 70%);
  • углекислый газ (от 30 до 40%);
  • сероводород (~2%);
  • водород (~1%);
  • аммиак (~1%);

На точность пропорций влияет используемое сырьё и технология получения газа. Потенциалом для горения обладает метан, чем его процент выше, тем лучше.

Опыт применения горючего болотного газа имеют древние культуры, датируемые более трёх тысячелетним возрастом (Индия, Персия или Ассирия). Научное обоснование сформировалось гораздо позже. Химическая формула метана СН4 была открыта учёным Джоном Дальтоном, вхождение метана в состав болотного газа обнаружено Гемфри Дэви. Большую роль на развитии отрасли альтернативной энергии сыграла Вторая мировая война, требующая от воюющих сторон огромной потребности в энергоресурсах.

Обладание СССР громадными запасами нефти и природного газа привело к невостребованности других технологий получения энергии, исследование биогаза в основном было предметом интереса академической науки. На текущий момент ситуация поменялась настолько, что, помимо промышленной добычи разных видов топлива, создать биогазовую установку для своих целей под силу любому человеку.

Устройство установки

Биогазовая установка – комплекс оборудования, предназначенного для получения биогаза из органического сырья.

По типу подачи сырья выделяют следующие виды биогазовых установок:

  • с порционной подачей;
  • с непрерывной подачей;

Биогазовые установки с постоянной подачей сырья являются более эффективными.

По типу обработки сырья:

  1. Без автоматического перемешивания сырья и поддерживания необходимой температуры – комплексы с минимальной комплектацией, подходят для малых хозяйств (схема 1).
  2. С автоматическим перемешиванием, но без поддержки необходимой температуры – также служит небольшим хозяйствам, эффективней предыдущего типа.
  3. С поддержкой необходимой температуры, но без автоматического перемешивания.
  4. С автоматическим перемешиванием сырья и поддержкой температуры.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.


В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.


Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 — подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.


От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 — обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.


Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 — монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте в этом материале.


Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Биогазовые установки для дома – купить или же сделать самому?

Если крупные фермеры могут себе позволить купить биогазовую установку созданную в промышленных условиях, то мелкие предприятия, а уж тем более частные домовладельцы скорее смогут не купить, а смонтировать своими руками менее мощные установки, функционирующие по тому же методу, из подручного материала. Но сперва необходимо понять, каких именно размеров, а главное какого типа установку вы хотите получить на своем участке.

Схема установки для получения биогаза для предприятий, ферм

Типов установок, как и видов брожения органических веществ всего два – с поступлением воздуха (аэробный) и без него (анаэробный). При аэробном брожении в процессе распада биомасс водород окисляется до воды, а углерод – до углекислого газа. Причем в этот момент выделяется большое количество тепловой энергии – бродящая биомасса сильно нагревается.

При анаэробном брожении 60-70 % углерода превращается в метан, а оставшаяся его часть – в водород, углекислоту и азот. Для сжигания метана хорошо подходит обычная газовая конфорка.

Биогазовый заводик у колхозного амбара

Аэробный метод получения энергии легче и проще анаэробного. Он не требует производства герметичных бродильных камер и контроля. Аэробные установки называются БТС (биотермические станции). А анаэробные – БЭС (биоэнергетические или биогазовые станции). В качестве сырья для брожения годятся любой органический сельскохозяйственный продукт. Одна израильская компания, например, представила компактную установку по добыванию биогаза, функционирующую исключительно на фруктовых и овощных очистках.

Как обеспечить активность биомассы?

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

  • Змеевик под реактором, подключенный к системе отопления;
  • Нагревательные элементы внутри емкости;
  • Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

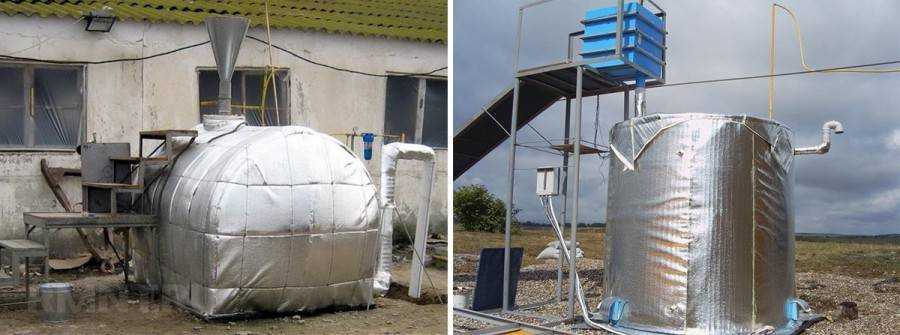

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

Определение местоположения

Чтобы минимизировать затраты на организацию процесса, имеет смысл расположить биогазовую установку неподалеку от источника отходов — возле построек, где содержится птица или животные. Разработать конструкцию желательно так, чтобы загрузка происходила самотеком. Из коровника или свинарника можно проложить под уклоном трубопровод, по которому навоз будет самотеком поступать в бункер. Это существенно облегчает задачу по обслуживанию реактора, да и уборку навоза тоже.

Наиболее целесообразно расположить биогазовую установку так, чтобы отходы с фермы могли поступать самотеком

Обычно строения с животными находятся на некотором отдалении от жилого дома. Потому выработанный газ нужно будет передавать к потребителям. Но протянуть одну газовую трубу дешевле и проще, чем организовывать линию по транспортировке и загрузке навоза.

Что такое биогаз? Руководство для начинающих

Биогаз — это вид биотоплива, который естественным образом образуется в результате разложения органических отходов. Когда органические вещества, такие как пищевые отходы и отходы животного происхождения, разрушаются в анаэробной среде (среде, в которой отсутствует кислород), они выделяют смесь газов, в основном метана и углекислого газа. Поскольку это разложение происходит в анаэробной среде, процесс производства биогаза также известен как анаэробное сбраживание. Анаэробное сбраживание — это естественная форма отходов в энергию, которая использует процесс ферментации для расщепления органических веществ. Животный навоз, пищевые отходы и сточные воды — все это примеры органического вещества, которое может производить биогаз путем анаэробного сбраживания. Из-за высокого содержания метана в биогазе (обычно 50-75%) биогаз является легковоспламеняющимся и, следовательно, производит глубокое синее пламя и может использоваться в качестве источника энергии.

Плюсы и сфера применения биогаза

Биогаз из навоза является перспективным источником возобновляемой энергии. Просматривается экологическая, экономическая и энергетическая выгода.

В Российской Федерации биогазовые установки пока не нашли массового применения, в то время как европейские страны с каждым годом все больше развивают эту отрасль.

Выделяют главные преимущества:

  • эффективная и экологическая сырьевая переработка;
  • предотвращение эрозии почвы;
  • получение на выходе полезных веществ, которые пригодятся в сельском хозяйстве;
  • доступность сырья в сельской местности;
  • беспрерывное пополнение сырьевой базы;
  • получение дополнительного источника энергии.

На фермерских угодьях всегда остро стоит вопрос об утилизации отходов. Больше всего этот вопрос волнует у тех, кто имеет большое хозяйство.

Ни одна установка по утилизации мусора не может превзойти биогазовую. Такая установка не просто утилизирует мусор, но и использует его для получения чистого и высокоэффективного удобрения, производит биологическое топливо и энергию.

Наибольшей популярностью биогазовые установки пользуются среди жителей сельской местности. Также их можно использовать и в городе.

Два способа подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше. Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.
