Биогазовая установка в домашних условиях, принцип работы, виды

Как из органики образуется биогаз

Биогаз не имеет цвета и запаха, это летучее вещество на 70 % состоит из метана. Если сравнивать его с природным газом, то качественные показатели биогаза очень близки.

Одним из главных преимуществ является хорошая теплотворная способность. Выделение тепла 1 куб. м биогаза равно количеству выделяемого тепла при сгорании 1,5 кг угля.

Благодаря анаэробным бактериям, которые способствуют разложению органического сырья, и получается биогаз. Этим сырьем могут быть отходы крупного рогатого скота, свиней, птиц, растений.

Самое высокое содержание метана в курином помете в сочетании с травой и листьями. На втором месте свиной навоз с органическими добавками, тройку замыкает куриный помет и бумажная масса.

Чтобы активировать процесс, создаются благоприятные условия для жизнедеятельности бактерий. Такие условия должны быть приближены к естественным, как в желудке животного, где нет кислорода и тепло.

Создав такие условия, можно превратить навозную массу в ценное удобрение и экологическое топливо.

Получить биогаз можно с помощью герметичного редактора, куда не будет поступать воздух. В таких условиях навозная масса будет бродить и разлагаться на метан, углекислый газ и другие газообразные вещества.

Биогаз из навоза можно получить с помощью герметичного редактора

Образовавшийся в результате газ поднимается к верху установки, после чего его выкачивают. Внизу остается органическое удобрение высокого качества со всеми ценными веществами, но без патогенных микроорганизмов.

Немаловажный фактор при получении биогаза – соблюдение определенного температурного режима. Активация бактерий, которые принимают участие в процессе, происходит при температуре не ниже +30° С.

В навозе имеются мезофильные и термофильные бактерии. Для жизнедеятельности мезофильных бактерий требуется температура от +30° до +40° С. Чтобы поддерживать размножение термофильных бактерий, температура должна быть от +50° до +60° С.

Состав смеси и тип установки являются главными определяющими времени переработки сырья. При использовании установки первого типа, процесс длится от 12 до 30 суток.

В данном случае вырабатывается 2 л биотоплива на 1 л полезной площади реактора. Второй тип установки более дорогостоящий, но при его использовании выработка конечного продукта происходит в течение 72 часов и превышает по количеству в 2 раза.

Хотя термофильные установки намного эффективнее, но для поддержания высокой температуры в реакторе потребуются большие расходы. Из-за этого, большая часть фермеров предпочитают мезофильную установку.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Строительство подземной установки по производству биогаза

Теперь поговорим о простейшей установке, позволяющей получить биогаз в домашних условиях с наименьшими затратами. Рассмотрим строительство подземной установки. Чтобы ее изготовить нужно вырыть яму, ее основание и стены заливаются армированным керамзитобетоном. С противоположных сторон камеры выводятся входное и выходное отверстия, куда монтируются наклонные трубы для подачи субстрата и откачки отработанного шлама.

Выходная труба диаметром примерно 7 см должна находиться практически у самого дна бункера, другой ее конец монтируется в компенсирующую емкость прямоугольной формы, в которую будут откачиваться отходы. Трубопровод для подачи субстрата располагается приблизительно на расстоянии 50 см от дна и имеет диаметр 25-35 см. Верхняя часть трубы входит в отсек для приема сырья.

Реактор должен быть полностью герметичным. Чтобы исключить возможность попадания воздуха, емкость необходимо покрыть слоем битумной гидроизоляции

Верхняя часть бункера – газгольдер имеет купольную или конусную форму. Она изготавливается из металлических листов или кровельного железа. Можно также конструкцию завершить кирпичной кладкой, которая затем оббивается стальной сеткой и штукатурится. Сверху газгольдера нужно сделать герметичный люк, вывести газовую трубу, проходящую через гидрозатвор и установить клапан для сброса давления газа.

Для перемешивания субстрата можно оборудовать установку дренажной системой, действующей по принципу барботажа. Для этого внутри конструкции вертикально закрепите пластиковые трубы, чтобы их верхний край был выше слоя субстрата. Проделайте в них множество отверстий. Газ под давлением будет опускаться вниз, а поднимаясь вверх, пузырьки газа будут перемешивать находящуюся в емкости биомассу.

Если вы не желаете заниматься строительством бетонного бункера, можно купить готовую емкость из ПВХ. Для сохранения тепла ее нужно обложить вокруг слоем теплоизоляции – пенополистиролом. Дно ямы  заливается армированным бетоном слоем 10 см. Резервуары из поливинилхлорида допускается использовать, если объем реактора не превышает 3 м3.

Общие сведения о биогазе

Получаемый из различного навоза и птичьего помета домашний биогаз большей частью состоит из метана. Там его от 50 до 80% в зависимости от того, чьи отходы жизнедеятельности использовались для производства. Того самого метана, что горит в наших плитах и котлах, и за который мы платим порой немалые деньги согласно показаниям счетчика.

Чтобы дать представление о количестве горючего, что теоретически можно добыть при содержании животных дома или на даче, представим таблицу с данными о выходе биогаза и содержании в нем чистого метана:

Оставшаяся доля веществ (25—45%), из которых состоит домашний биогаз, приходится на углекислый газ (до 43%) и сероводород (1%). Также в составе горючего присутствует азот, аммиак и кислород, но в незначительных количествах. Кстати, именно благодаря выделению сероводорода и аммиака навозная куча издает такой знакомый «приятный» запах. Что касается энергетического содержания, то 1 м3 метана теоретически может выделить при сжигании до 25 МДж (6.95 кВт) тепловой энергии. Удельная теплота сгорания биогаза зависит от доли метана в его составе.

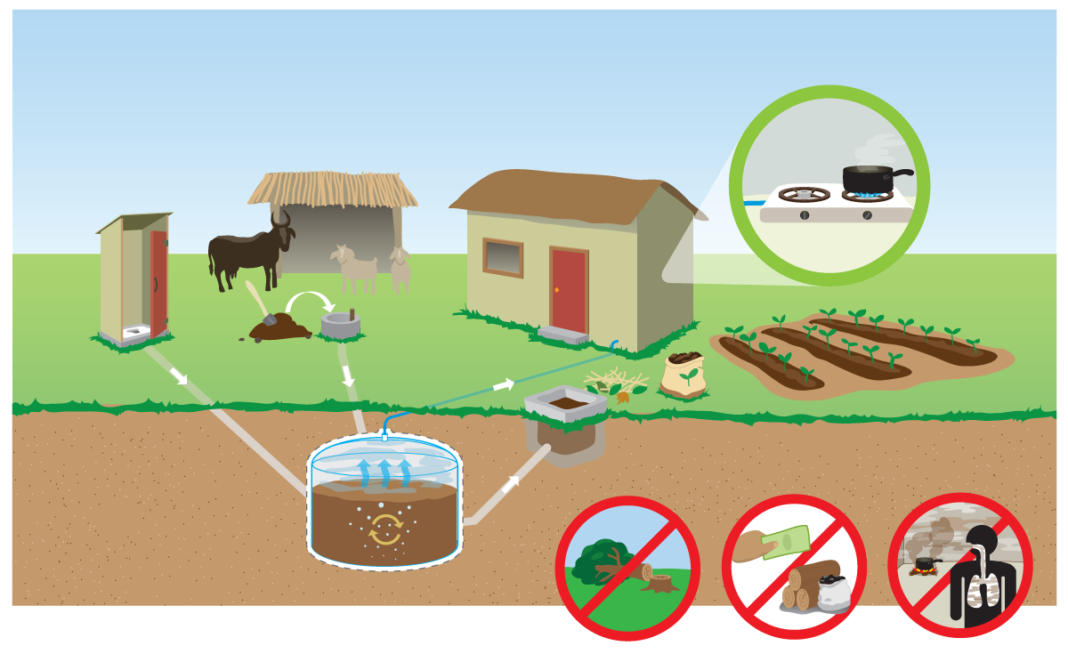

Природой устроено так, что биогаз из навоза образуется самопроизвольно и независимо от того, хотим его получать или нет. Навозная куча перегнивает в течение года – полутора, просто находясь на открытом воздухе и даже при отрицательной температуре. Все это время она выделяет биогаз, но только в небольших количествах, поскольку процесс растянут во времени. Причиной служат сотни видов микроорганизмов, находящихся в экскрементах животных. То есть, для начала газовыделения ничего не нужно, оно будет происходить самостоятельно. А вот для оптимизации процесса и его ускорения потребуется специальное оборудование, о чем пойдет речь далее.

Биогаз своими руками

Тот, кто живёт за городом, хорошо знает, что отапливать дом и готовить пищу пока, при нынешних ценах на энергоносители, выгоднее всего магистральным газом. Но подключение к трубе с «голубым топливом» может влететь в копеечку, даже если магистраль проходит по границе с участком. Поэтому домовладельцы ищут способы как сэкономить и при этом не превратиться в истопника или кочегара. Команда инженеров из Израиля предлагает одно из решений проблемы, «чем заменить баллонный газ для плиты». Для этого энтузиасты альтернативной энергии разработали портативную установку для производства биогаза в домашних условиях.

Яир Теллер

Наша команда предлагает использовать отходы еды, жидких удобрений и навоза для производства биогаза. Конечно, мощности установки общим объёмом около 2 куб. м недостаточно, чтобы извлекать из биомассы газ, которого хватит для системы отопления. Но, как показала практика, выработанного газа хватает, чтобы подключить к установке портативную газовую плитку и готовить на ней еду.

Установка представляет собой закрытую ёмкость — реактор объёмом 1200 литров, заполненный водой, в который сбрасываются отходы.

Установка сделана из гибкого высокопрочного растягивающегося материала.

Сверху монтируется вторая ёмкость для сбора полученного газа объёмом на 700 литров.

По словам разработчиков, всё, что нужно пользователю — через специальный приёмник поместить в установку органические отходы, а остальное сделают бактерии.

Яир Теллер

Из органических бытовых отходов среднестатистической семьи можно получить энергию — газ-метан, которого хватит для работы одноконфорочной газовой плиты в течение трёх часов в день. Бактерии, находящиеся в реакторе, перерабатывают органические вещества и превращают их в биогаз и высококачественные жидкие удобрения, которые можно использовать для выращивания растений на огороде.

В разобранном виде биогазовая установка помещается в коробку размером 1000х450х400 мм.

Длина газового шланга может достигать 20 метров. Этого достаточно, чтобы разместить реактор на некотором удалении от дома, т.к. биогаз состоит из метана, углекислого газа и неприятно пахнущего сероводорода.

Монтаж установки занимает менее 1 часа.

После сборки реактор наполняется чистой водой, а для быстрого «запуска» процесса брожения, помимо биомассы — сырья, в установку сбрасывается специальный набор бактерий. После выхода на рабочий режим «подпитка» бактериями уже не требуется.

Хотя для работы устройства не требуется электричества, для эффективного процесса разложения биомассы нужна определённая температура. Лучше всего бактерии «работают» при температуре свыше 25 °C. При снижении температуры ниже 20 °C требуется обеспечить подогрев реактора и его монтаж в утеплённом помещении.

Установки, производящие биогаз в промышленных масштабах, оборудованы системой подогрева субстрата и специальной мешалкой. Перемешивание препятствует образованию на поверхности биомассы твёрдой корочки, сокращающей объём выделения биогаза.

Яир Теллер

Это уже наша вторая и более совершенная установка. Первая модель успешно прошла испытания в 2021 году. Теперь она используется более чем в 76 странах мира. Хотя систему по производству биогаза покупают разные люди, всех их объединяет одно — желание уменьшить загрязнение планеты отходами, а также стремление получать более дешевую энергию из альтернативных источников.

В теме — реальный опыт получения биогаза из куриного помёта. На FORUMHOUSE есть статьи, где рассказывается о выгоде эксплуатации самодельного солнечного коллектора в Подмосковье и нюансах выбора источника альтернативной энергии. В видеосюжете — реновация устаревшей котельной в загородном доме.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:


Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

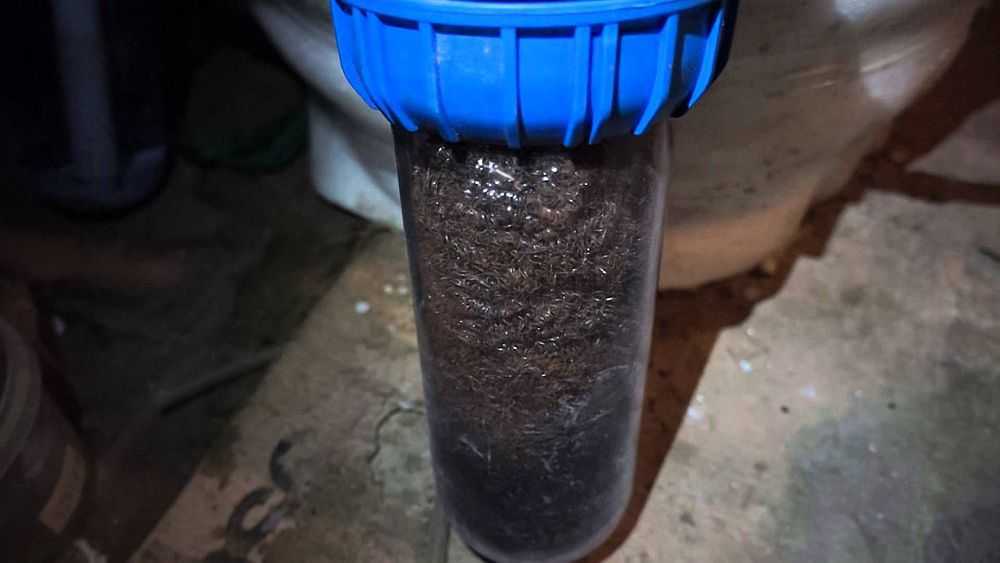

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.


Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Получение газа из навоза в домашних условиях

Кроме газа из биореактора получают качественное органическое удобрение

Для строительства установки для получения газа из навоза нет необходимости согласовывать свои планы с какими-либо инстанциями. Это сооружение замкнутого типа и не создает угрозы загрязнения почвы, атмосферы и грунтовых вод.

Возведение биореактора проводится в такой последовательности:

  1. Определение места расположения и размера установки. Составление схемы.
  2. Изготовление или покупка готового бака. Как вариант для маленького участка — строительство подземного резервуара из армированного бетона.
  3. Сверление отверстий для труб, установка уплотнителей.
  4. Установка бака для навоза и приема удобрения.
  5. Прокладка коммуникаций (подающая и выводная труба, отопительный контур).
  6. Монтаж баллона для сбора биогаза. Обустройство соединительного канала компрессором, фильтром и гидрозатвором.
  7. Подвод воды и электричества.
  8. Утепление и отделка сооружения, уборка территории.

Массу нужно постоянно перемешивать, чтобы она была однородной. Делать это можно вручную или с помощью электродвигателя. Используется миксер, закрепленный на верхней стенке реактора.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

  • герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
  • крышка для реактора с герметичным узлом прохода для ручки мешалки;
  • материал для теплоизоляции днища (играет роль системы подогрева);
  • ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
  • патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

  • правильно выбрать место (желательно, как можно дальше от жилого дома)
  • рассчитать ежедневные объемы образуемого навоза
  • выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
  • найти место для отходов навоза
  • выкопать котлован
  • приобрести емкость для резервуара и закрепить ее на дне котлована
  • загерметизировать все места стыков
  • сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Плюсы использования биотехнологий

Технология получения биогаза из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.

Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.

Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии

Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.

Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.

В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации

При несоблюдении условий хранения из навоза улетучиваются до 40% азота и основная часть фосфора, что значительно ухудшает его качественные показатели. Кроме того, в атмосферу выделяется газ метан, оказывающий негативное влияние на экологическую обстановку планеты.

Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологическую обстановку, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.

Галерея изображений
Фото из
Организация системы по получению биогаза экономически обоснована для фермерских хозяйств. Если сырье дают только две коровы, его лучше использовать в качестве удобрения

Полученный путем переработки навоза газ обеспечит теплом и энергией. После очистки он может поставляться в плиту и котел, закачанный в баллон использоваться электрогенератором

Конструктивно простейшую перерабатывающую установку несложно построить собственными руками. Главный орган ее — биореактор, который нужно хорошо гидро- и теплоизолировать

Для тех, кто желает сократить сроки сооружения системы, подойдет пластиковая емкость заводского изготовления. При ее использовании действуют аналогичные принципы сооружения и изоляции

Фермерские хозяйства — основные поставщики сырья для получения биогаза

Получение и применение газообразного биотоплива

Строительство перерабатывающей установки своими руками

Готовая пластиковая емкость в устройстве биореактора

Что такое биометан

Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.

Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.

Биометан используют для следующих потребностей:

приготовления пищи;

в двигателях внутреннего сгорания автомобилей;

для отопления частного дома.

Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.

Экология

Производство биогаза позволяет предотвратить выбросы метана в атмосферу. Переработанный навоз применяется в качестве удобрения в сельском хозяйстве. Это позволяет снизить применение химических удобрений, сокращается нагрузка на грунтовые воды.

Метан оказывает влияние на парниковый эффект в 21 раз более сильное, чем СО2, и находится в атмосфере 12 лет. Захват метана — лучший краткосрочный способ предотвращения глобального потепления.

Как получают биометан

Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.

Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.

Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.

Под его сырьевую базу попадают:

пищевая промышленность;

животноводство;

птицеводство;

рыбный промысел и перерабатывающие комбинаты;

молокозаводы;

производство алкогольных и слабоалкогольных напитков.

Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Получение биогаза из навоза: технология, необходимое оборудование, плюсы и минусы применения такого топлива

Описание и свойства биогаза

Биогаз образуется при анаэробном (без воздуха) метановом сбраживании биомассы. В состав смеси входит до 55–75% метана, 25–45% двуокиси углерода, различное количество примесей сероводорода, оксидов азота, аммиака и других соединений.

Свойства смеси зависят от входящих в состав компонентов:

  • метан взрывоопасен и чрезвычайно горюч, не имеет цвета и запаха, потребительские свойства связаны с большим выделением теплоты при сгорании;
  • углекислый газ (углекислота) при вдыхании является причиной утраты внимания и усталости, снижая уровень насыщения крови кислородом;
  • сероводород в той концентрации, которая бывает в готовом продукте, не подвержен взрыву, но является токсичным для человеческого организма;
  • аммиак неприятно пахнет, но в опасных количествах, способных повредить слизистые оболочки глаз и органов дыхания, в установках вырабатывается редко.

Физические свойства:

  • энергетический запас 5–6,5 кВт/ч в одном кубическом метре;
  • теплотворная способность до 7500 ккал/м³;
  • температура воспламенения — 680–750°С;
  • давление в реакторе от 0,05 атм.

Сырьё для получения биогаза

Биогазовая установка для частного дома использует в качестве сырья самые разнообразные отходы сельского хозяйства. Биогазовая станция перерабатывает:

  • навоз любой фракции, птичий помёт;
  • растительные остатки — сорную траву, солому, силос;
  • мезгу и жом;
  • пивную барду;
  • некондиционные зерновые культуры;
  • отходы рыбных производств;
  • мелассу различного происхождения;
  • остатки бойни;
  • жир;
  • корнеплоды, потерявшие пищевую ценность.

Методы добычи

Сырьё проходит стадию подготовки, чтобы процесс брожения шёл активнее и продуктивнее.

Навоз бывает двух видов: природный и самосплавной. Первый вид забирают из-под животного вместе с подстилкой. Самосплавной вид удаляется с фермы потоком воды.

Мезга и жом — это раздробленные части овощей, фруктов и корнеплодов, из которых отжат сок.

Пивная барда, меласса — побочный продукт пивных, сахарных заводов, являются ценной пищевой добавкой, поэтому целесообразность использования для получения газа определяется стоимостью продукции.

Растительные остатки подвергают резке или силосованию.

Силос кукурузный

На сколько хватает

Примерный выход газа из разных субстратов собран в таблицу.

Субстрат Влажность сырья, % Выход биотоплива, м³ из тонны сырья
Навоз КРС (природный) 85 55
Навоз КРС (самосплавного способа удаления) 95 22
Навоз свиной природный 85 62
Навоз свиной самосплавной 95 25
Птичий помёт 60–75 90–100
Свежая трава 50–90 До 200
Кукурузный силос 60–90 До 180
Мезга картофельная 90 До 32
Свекольный жом 78 119

В следующей таблице собраны данные по количеству сырья, которое можно получить от животных и с одного гектара пашни.

Источник Сырьё Количество сырья т/год Количество биогаза м³
Корова дойная Жидкий навоз без подстилки 20 До 500
Свинья на откорме Жидкий навоз без подстилки 2–6 40–170
Бычок на откорме Твёрдый навоз с подстилкой 5–12 250–850
Лошадь Твёрдый навоз без подстилки до 8 500
100 кур Сухой помёт 2 250
1 гектар пашни Сахарная свёкла, силос кукурузы 40–70 5200–10500
1 гектар пашни Свежий силос из травы и зерновых культур 25–50 5000–8000

Эффективность

Выгоду биогаза оценивают по преимуществам его использования и выходу тепловой или электрической энергии.

Плюсы и минусы добычи биогаза

Энергию получают из возобновляемых природных источников
Используют широкий спектр сырья
Универсальность биогаза для получения тепла или электрической энергии
Экологичность переработки
Утилизация отходов и использование отработанной биомассы для повышения плодородия сельхозземель, улучшения структуры почвы

Выработка в промышленных масштабах не всегда окупается

Сравнение с другими источниками энергии

По потребительским свойствам биогаз можно сравнить с другими источниками энергии: природным и сжиженным газом, сжатым метаном.

Характеристика Биогаз Природный Сжиженный пропан Сжатый (метан)
Температура воспламенения, °С 700 650 480 650
Плотность, кг/м³ 1,2 0,7 2,0 0,73
Плотность относительно воздуха 0,9 0,55 1,5 0,55
Энергия сгорания кВт*ч/м³ 2,9–5,0 10 25 10

Технология изготовления подземного реактора

Для производства биогаза можно установить самую простую установку, углубив ее в грунт. Технология изготовления такого резервуара выглядит следующим образом:

  1. Выкапывают котлован нужного размера. Его стенки заливают керамзитобетоном, который дополнительно армируют.
  2. С противоположных стенок бункера оставляют отверстия. В них устанавливают трубы с некоторым наклоном, чтобы производить закачку сырья и извлечение отработанного материала.
  3. Выходной трубопровод диаметром 70 мм устанавливается практически около самого дна. Другой его конец устанавливается в резервуар, в который будет происходить выкачка отработанного шлама. Рекомендуется делать его прямоугольным.
  4. Трубопровод для подачи сырья размещают на высоте 0,5 м относительно дна. Его рекомендуемый диаметр – 30-35 мм. Верх трубы заводят в отдельный резервуар для приема подготовленного сырья.
  5. Верхняя часть биореактора должна иметь купольную или конусную форму. Ее можно изготовить из обычного кровельного железа или других металлических листов. Разрешается сделать крышку резервуара при помощи кирпичной кадки. Для усиления ее конструкции поверхность дополнительно оштукатуривают с установкой арматурной сетки.
  6. Сверху крышки резервуара делаю люк, который должен герметически закрываться. Через нее также выводят газоотводный трубопровод. Дополнительно устанавливают клапан для сброса давления.
  7. Для перемешивания субстрата в резервуаре устанавливают несколько пластиковых труб. Они должны быть погружены в биомассу. В трубах делают множество отверстий, что позволяет перемешивать сырье при помощи движущихся пузырьков газа.

Способы хранения помета

Можно выделить несколько основных способов хранения помета до переработки:

— хранение жидкого помета в пометохранилищах открытого типа;

— хранение жидкого помета в окислительных прудах;

— хранение жидкого помета в аэрируемых лагунах;

— хранение жидкого помета в анаэробных лагунах;

— хранение помета натуральной влажности или подсушенного на плащадках открытого типа;

— хранение помета натуральной влажности или подсушенного на плащадках закрытого типа или под навесами;

— хранение помета натуральной влажности или подсушенного в специальных вентилируемых пометохранилищах.

Различия между способами хранения жидкого помета состоят в основном в типах процессов, происходящих в толще продукта. В аэрируемых лагунах, верхних слоях окислительных прудов и пометохранилищ органические вещества помета разлагаются под воздействием аэробных микроорганизмов; в анаэробных лагунах и низших слоях окислительных прудов и пометохранилищ — под воздействием анаэробных микроорганизмов. Во всех случаях происходит в той, или иной степени обезвреживание семян сорняков, яиц гельминтов, патогенной микрофлоры, стабилизация продукта по химическому составу, хотя сроки могут быть от нескольких недель до года и более. В то же время, ни один из способов хранения жидкого помета не отвечает в полной мере вышеизложенным требованиям, прежде всего, по параметрам минимизации выделений аммиака, неприятных запахов, не дает гарантии исключения попадания жидких стоков в подземные воды и водоемы, предусматривает большую биологическую потребность в кислороде. Вследствие этого законодательством многих стран допускается только кратковременное хранение жидкого помета в хранилищах открытого типа. То же самое относится и к хранению натурального или подсушенного помета под открытым небом. Как при хранении жидкого, так и помета натуральной влажности под открытым небом количество азота в продукте может снижаться в 5 раз. Как с экологической, так и с экономической точки зрения неприемлемым можно считать хранение под открытым небом подсушенного помета.

В большей степени требованиям отвечают способы хранения помета в специальных хранилищах закрытого типа и под навесами, защищающими от воздействия атмосферных осадков, а также в вентилируемых пометохранилищах, жидкого помета – в емкостях без доступа воздуха.

Преимущества биотехнологий

Технология получения биотоплива из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.

Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.


Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии

Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.

Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.


В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации

Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологическую обстановку, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.

  • Организация системы по получению биогаза экономически обоснована для фермерских хозяйств. Если сырье дают только две коровы, его лучше использовать в качестве удобрения.
  • Полученный путем переработки навоза газ обеспечит теплом и энергией. После очистки он может поставляться в плиту и котел, закачанный в баллон использоваться электрогенератором.
  • Конструктивно простейшую перерабатывающую установку несложно построить собственными руками. Главный орган ее — биореактор, который нужно хорошо гидро- и теплоизолировать.
  • Для тех, кто желает сократить сроки сооружения системы, подойдет пластиковая емкость заводского изготовления. При ее использовании действуют аналогичные принципы сооружения и изоляции.

Строительство сооружения для добычи биогаза под землей

В домашних условиях можно соорудить простейшую установку для добычи биогаза, минимизируя при этом затраты. Самый подходящий вариант – подземная установка.

Строительство сооружения для добычи биогаза из навоза под землей

Для начала нужно вырыть яму, чтобы залить ее основание и стены применяют армированный керамзитобетон. Затем необходимо вывести входной и выходной проход с противоположных сторон камеры. Чтобы производить подачу биомассы и откачку отработанной массы, в проходы вставляются наклонные трубы.

Выходную наклонную трубу располагают практически у дна бункера. Для откачки отходов производится монтаж конца этой трубы в компенсирующую емкость. Эта емкость должна быть прямоугольной формы, а диаметр самой трубы 70 мм.

Труба диаметром 25-35 см, с помощью которой осуществляется подача субстрата, монтируется в 50 см от дна. Ее верхняя часть входит в отсек, где осуществляется прием сырья.

Не стоит забывать и о герметичности реактора. Во избежание попадания воздуха, производится битумная гидроизоляция.

Для изготовления верхней части бункера (газгольдера) используют металлические листы или кровельное железо. Обычно, газгольдер купольной или конусной формы.

В завершении, не будет лишним осуществить кирпичную кладку установки. Далее производится обивка стальной сеткой и штукатурка.

Верхушку газгольдера можно оборудовать герметичным люком. Затем вывести газоотводную трубу, которая проходит через гидрозатвор. Далее производится установка клапана, с помощью которого осуществляется сброс давления.

Дренажная система (принцип барботажа) устанавливается для перемешивания биомассы. Для ее оборудования потребуется закрепить пластиковые трубы в вертикальном положении. Верхний край этих труб должен находиться выше слоя субстрата. Затем в трубах нужно сделать много дырок.

Из-за давления газ будет опускаться и подниматься. Благодаря подъему газа вверх, пузырьками газа будет осуществляться перемешивание биомассы.

При нежелании самостоятельно делать бетонную конструкцию, можно приобрести готовую из поливинилхлорида. Далее необходимо позаботиться об обеспечении теплоизоляции установки. Самый подходящий для этих целей материал – пенополистирол.

Днище ямы (10 см) заливается армированным бетоном. При объеме реактора менее чем 3*3 м, допускается использование ПВХ резервуаров.

При желании, можно сделать и эффективно использовать устройство для производства биогаза из навоза. В сети можно найти подробные инструкции изготовления таких устройств. Также немалой популярностью пользуются видеоролики на видеохостингах.

Там наглядно показаны этапы производства биогаза из навоза.

Хотя на государственном уровне добыча газа из органического сырья пока не нашла широкого использования, все же, среди простых фермеров с каждым годом появляется все больше поклонников устройств для получения биогаза.

Возможно уже спустя несколько лет, производство биогаза выйдет на новый уровень и заинтересует большую аудиторию граждан. Благодаря переработке навоза в биогаз можно не только получать полезные удобрения и заправить автомобиль, но и построить выгодный бизнес, без вреда для экологии.

Эффективный метод получения биогаза в домашних условиях

Используя современные технологии можно производить в домашних условиях биотопливо (газ) из навоза. Биотопливо является идеальным вариантом завершения биологического цикла переработки продуктов жизнедеятельности животных. Такой способ позволяет не только получить энергию для использования в домашних нуждах, но и решает вопрос переработки навоза в удобрения.

Готовую станцию по производству биогаза могут позволить себе приобрести лишь крупные фермеры, из-за довольной высокой стоимости данного оборудования.

Однако можно сделать собственноручно установку, работающую по такому же принципу. Ее мощность будет немного меньше, но собрать ее реально своими силами из максимально доступных деталей и материалов.

Про биогаз можно с уверенностью сказать, что он считается экологически чистым видом топлива. Его основные характеристики очень схожи с природным газом, который добывают в промышленных масштабах. Технология получения газа из навоза такова:

  • В специальную емкость (биореактор) помещают навоз, далее в этой емкости происходит безвоздушный процесс брожения биомассы с присутствием анаэробных бактерий.
  • Длительность данного процесса напрямую зависит от объемов сырья. Результатом такого брожения является выделение смеси газов: метан -60%, углекислый газ – 35%, другие газы -5%, в том числе небольшого количества сероводорода.
  • Выделившийся газ постоянно отводится из емкости, после процесса очищения подается на использование по назначению.
  • В процессе переработки навоз превращается в высококачественное удобрение, которое следует периодически удалять из биореактора.

Следует сказать, что наиболее целесообразно производить переработку навоза в биогаз лишь в том случае, если есть прямой источник значительного количества навоза или других органических отходов животноводства.

Если вы все же задумались над вопросом: Как сделать из навоза газ? Как своими руками получить биотопливо из навоза? Далее, статья именно для вас.

  • В первую очередь нужно выбрать подходящее место для строительства биореактора.
  • Емкость должна быть армированной бетонной, у основания – отверстие, через которое будет извлекаться отработанное сырье. Строение емкости должно быть тщательно продумано, основное требование – герметичность, поэтому отверстие должно плотно закрываться.
  • Размер бетонной емкости рассчитывают исходя из количества поступающих органических отходов ежесуточного. Для полноценной работы, биореактор следует заполнять на 2/3 от имеющегося объема.
  • Если количество отходов небольшое, резервуар можно сделать из металлической бочки. При выборе металлической емкости проведите осмотр сварных швов и проверьте их прочность.
  • Учтите, размер емкости и масса перерабатываемых отходов напрямую влияет на количество получаемого биогаза (1 т навоза = 100 м.куб. биогаза).

Ускоряем процесс

Для ускорения процесса брожения биомассы следует обеспечить ее подогрев. В летний период такая проблема не возникает, так как окружающей температуры воздуха достаточно для естественного процесса брожения.

В зимний период не обойтись без подогрева, ведь для активного процесса брожения требуется температура от 38 °С.

Для этого можно воспользоваться такими способами подогрева: электрические нагревательные элементы, подключение к системе отопления змеевик и расположить его под емкостью, обогревать реактор напрямую различными электрическими отопительными приборами.

Как сделать правильный отвод газа

Газ, который получается в процессе брожения органических отходов, отводят через небольшое отверстие, предусмотрительно сделанное в верхней части закрывающей резервуар крышки.

Для исключения вероятности смешивания биогаза с воздухом, его отвод проводят через гидрозатвор (водяной затвор).

При нормальном давлении выработанный газ поступает по отводной трубке в газоприемник, по пути проходя очистку в воде.

Теперь вы знаете, как сделать из навоза газ, остается лишь воплотить идею в жизнь!

Биогаз своими руками

Тот, кто живёт за городом, хорошо знает, что отапливать дом и готовить пищу пока, при нынешних ценах на энергоносители, выгоднее всего магистральным газом. Но подключение к трубе с «голубым топливом» может влететь в копеечку, даже если магистраль проходит по границе с участком. Поэтому домовладельцы ищут способы как сэкономить и при этом не превратиться в истопника или кочегара. Команда инженеров из Израиля предлагает одно из решений проблемы, «чем заменить баллонный газ для плиты». Для этого энтузиасты альтернативной энергии разработали портативную установку для производства биогаза в домашних условиях.

Яир Теллер

Наша команда предлагает использовать отходы еды, жидких удобрений и навоза для производства биогаза. Конечно, мощности установки общим объёмом около 2 куб. м недостаточно, чтобы извлекать из биомассы газ, которого хватит для системы отопления. Но, как показала практика, выработанного газа хватает, чтобы подключить к установке портативную газовую плитку и готовить на ней еду.

Установка представляет собой закрытую ёмкость — реактор объёмом 1200 литров, заполненный водой, в который сбрасываются отходы.

Установка сделана из гибкого высокопрочного растягивающегося материала.

Сверху монтируется вторая ёмкость для сбора полученного газа объёмом на 700 литров.

По словам разработчиков, всё, что нужно пользователю — через специальный приёмник поместить в установку органические отходы, а остальное сделают бактерии.

Яир Теллер

Из органических бытовых отходов среднестатистической семьи можно получить энергию — газ-метан, которого хватит для работы одноконфорочной газовой плиты в течение трёх часов в день. Бактерии, находящиеся в реакторе, перерабатывают органические вещества и превращают их в биогаз и высококачественные жидкие удобрения, которые можно использовать для выращивания растений на огороде.

В разобранном виде биогазовая установка помещается в коробку размером 1000х450х400 мм.

Длина газового шланга может достигать 20 метров. Этого достаточно, чтобы разместить реактор на некотором удалении от дома, т.к. биогаз состоит из метана, углекислого газа и неприятно пахнущего сероводорода.

Монтаж установки занимает менее 1 часа.

После сборки реактор наполняется чистой водой, а для быстрого «запуска» процесса брожения, помимо биомассы — сырья, в установку сбрасывается специальный набор бактерий. После выхода на рабочий режим «подпитка» бактериями уже не требуется.

Хотя для работы устройства не требуется электричества, для эффективного процесса разложения биомассы нужна определённая температура. Лучше всего бактерии «работают» при температуре свыше 25 °C. При снижении температуры ниже 20 °C требуется обеспечить подогрев реактора и его монтаж в утеплённом помещении.

Установки, производящие биогаз в промышленных масштабах, оборудованы системой подогрева субстрата и специальной мешалкой. Перемешивание препятствует образованию на поверхности биомассы твёрдой корочки, сокращающей объём выделения биогаза.

Яир Теллер

Это уже наша вторая и более совершенная установка. Первая модель успешно прошла испытания в 2021 году. Теперь она используется более чем в 76 странах мира. Хотя систему по производству биогаза покупают разные люди, всех их объединяет одно — желание уменьшить загрязнение планеты отходами, а также стремление получать более дешевую энергию из альтернативных источников.

В теме — реальный опыт получения биогаза из куриного помёта. На FORUMHOUSE есть статьи, где рассказывается о выгоде эксплуатации самодельного солнечного коллектора в Подмосковье и нюансах выбора источника альтернативной энергии. В видеосюжете — реновация устаревшей котельной в загородном доме.

Что можно перерабатывать и как добиться хороших результатов

В навозе любого животного имеются необходимые для его переработки организмы. Было обнаружено, что в процессе сбраживания и в выработке газа участвует более тысячи различных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что все эти микроорганизмы в оптимальных пропорциях находятся в навозе КРС. Во всяком случае, при переработке этого вида отходов в сочетании с растительной массой, выделяется самое большое количество биогаза. В таблице приведены усредненные данные по наиболее распространенным видам сельскохозяйственных отходов

Примите во внимание, что такое количество газа на выходе можно получить при идеальных условиях

Количество биогаза, которое можно получить из различного сырья

Для хорошей продуктивности необходимо поддерживать определенную влажность субстрата: 85-90%. Но воду при этом нужно использовать не содержащую посторонних химических веществ. Негативно на процессы влияют растворители, антибиотики, моющие средства и т.д. Также для нормального протекания процесса в жиже не должны содержаться крупные фрагменты. Максимальные размеры фрагментов: 1*2 см, лучше более мелкие. Потому если вы планируете добавлять растительные ингредиенты, то необходимо их измельчать.

Важно для нормальной переработки в субстрате поддерживать оптимальный уровень рН: в пределах 6,7-7,6. Обычно среда имеет нормальную кислотность, и лишь изредка кислотообразующие бактерии развиваются быстрее метанобразующих

Тогда среда становится кислой, выработка газа снижается. Для достижения оптимального значения в субстрат добавляют обычную известь или соду.

В таблице указаны составы, повышающие количество выделяющегося газа

Теперь немного о времени, которое необходимо на переработку навоза. Вообще время зависит от созданных условий, но первый газ может начать поступать уже на третьи сутки после начала сбраживания. Наиболее активно газообразование происходит при разложении навоза на 30-33%. Чтобы можно было ориентироваться по времени, скажем, что через две недели субстрат разлагается на 20-25%. То есть, оптимально переработка должна продолжаться месяц. В этом случае и удобрение получается наиболее качественным.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
