Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

Самодельный ветрогенератор для дома и дачи

Для резервного электроснабжения загородного дома или дачи, наиболее подойдет вертикальный ветровой генератор, что обусловлено простотой конструкции, возможностью работать при малых ветровых нагрузках и отсутствие необходимости в монтаже высоких мачт, служащих площадкой для установки ветрового генератора.

Из рассмотренных выше вариантов изготовления подобных устройств своими силами, наиболее эффективен вариант с использованием неодимовых магнитов. В этом случае изготавливается опорная конструкция, в нижней части которой устанавливается изготовленный генератор и приемное устройство, в виде полусфер, как показано на ниже приведенном рисунке:

Ведущий вал изготавливается из стальной шпильки, которая помещается в подшипники, устанавливаемые на несущей конструкции, которая в свою очередь изготавливается из профильного (уголок, труба и т.д.) и листового металла.

В нижней части шпилька крепится к оси генератора, а в ее верхней части, монтируется конструкция, на которую устанавливаются лопасти.

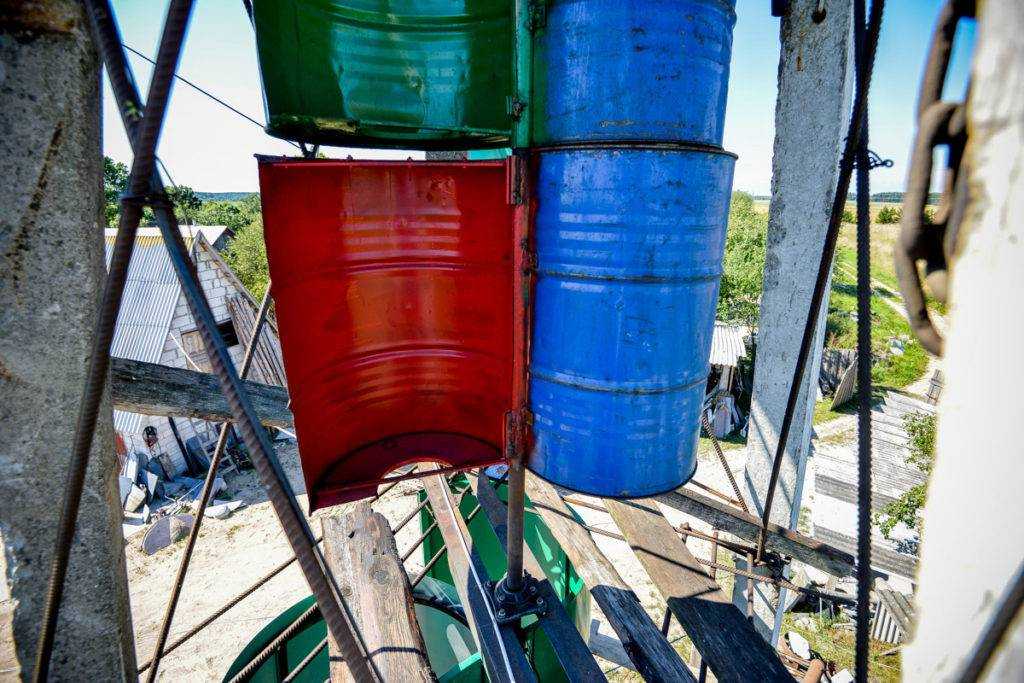

Каракас лопасти (полусфера) может быть изготовлен из дерева, фанеры или толстого пластика. Для поверхности лопастей, используется тонкая фанера, тонкий пластик или легкий металл (оцинкованное железо и т.д.), которые закрепляются на каркасе лопасти, после чего выполняется их монтаж на конструкцию в верхней части шпилек.

После завершения сборки, собранное изделие устанавливается на подготовленном заранее месте и включается в работу.

Применение ветрогенераторов

Ветрогенераторы применяются в промышленности и в быту.

Ветроустановки промышленные используются для нужд производства или обеспечения электроэнергией небольших поселков в условиях отсутствия или дефицита электрического снабжения. Устанавливаются на открытой пустынной местности в большом количестве.

Морская ветрогенераторная электростанция

Ветряки, преимущественно простые, предназначены для домашнего использования на дачных участках. В зимнее холодное время для экономии электричества сооружаются на территории жилых домов. Простой ветрогенератор дает энергию в соответствии с количеством ветреных дней.

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Законность установки ветрогенератора

Перед непосредственной установкой ветрогенератора необходимо ознакомиться  с требованиями и ограничениями, предусмотренными действующим законодательством.

Так, если мощность устройства не превышает 1 кВт, то ветрогенератор считается бытовым прибором и на него не распространяется ни одна из существующих регламентаций.

При этом 1 кВт вполне достаточно для маленького жилого дома или дачи. Конечно, если не пользоваться мощной техникой. Для освещения, работы телевизора и компьютерной техники данной мощности хватит с лихвой. Можно будет даже пользоваться некоторыми типами домашнего электроинструмента.

Сертификации же, подлежат установки мощностью 75 кВт и более. В  иных случаях не потребуется наличие разрешительных документов.

Еще стоит учитывать, что никакие ветровые установки не облагаются налогом. Ведь ветер является бесплатным ресурсом. При использовании генератора в личных целях к пользователю не будут возникать вопросы со стороны представителей власти.

Ограничения распространяются разве что на высоту мачты. Особенно если установка будет размещаться вблизи аэродромов, вышек связи или линии электропередач. Возможно, претензии начнут предъявлять экологические службы. К примеру, их специалисты могут указать на то, что мачта создает препятствия для свободного перелета птиц.

Конечно же, перед установкой мачты необходимо выяснить, не будет ли она мешать соседям по участку. Например, некоторые люди опасаются возможного падения мачты. Такой страх вполне закономерен и чтобы развеять все предрассудки, рекомендуется убедить соседей в том, что мачта надежно закреплена. Еще соседей может раздражать вибрация от мачты и громкая ее работа. В таком случае лучше выбрать качественный и тихо работающий генератор.

Есть вероятность того, что мачта спровоцирует ухудшение приема радио или телевизионного сигнала. Пострадать может и мобильная связь. Во избежание возникновения конфликтной ситуации с соседями, рекомендуется заранее с ними договориться об установке ветрогенератора.

Также оборудование необходимо разместить так, чтобы оно не нарушало привычный жизненный уклад соседей. Обязательно во время установки ветряка нужно учитывать и правила техники безопасности. Стоит учитывать, что лопасти вращаются с очень высокой скоростью, а отколовшийся от них кусок способен развить скорость больше 100 км/ч. Во избежание повреждения имущества и нанесения вреда жизни и здоровью человека, установка должна находиться на безопасном расстоянии от домостроения.

Своими руками

Приобретение готового ветрогенератора не по карману большинству пользователей. Кроме того, стремление мастерить разные механизмы и приспособления неискоренимы в народе, а если появляется еще и насущная необходимость — решение вопроса однозначно. Рассмотрим, как сделать ветрогенератор своими руками.

Простейший ветрогенератор для освещения дачи

Самые простые конструкции используются для освещения участка или питания насоса, подающего воду. В процессе участвуют, как правило приборы потребления, не боящиеся скачков напряжения. Ветряк вращает генератор, напрямую подключенный к потребителям, без промежуточного комплекта, стабилизирующего напряжение.

Ветряк своими руками из автомобильного генератора

Генератор от автомобиля является оптимальным вариантом при создании самодельного ветряка. Он нуждается в минимальной реконструкции, в основном — перемотке катушки более тонким проводом с большим числом витков. Модификация минимальна, а полученный эффект позволяет использовать ветряк для обеспечения дома. Понадобится достаточно скоростной и мощный ротор, способный вращать устройства с большим сопротивлением.

Ветрогенератор из стиральной машины

Электродвигатель от стиральной машины часто используют для создания генератора. Оптимальным вариантом является установка на ротор сильных неодимовых магнитов, обеспечивающих возбуждение обмоток. Для этого необходимо просверлить в роторе углубления, диаметром равные размеру магнитов.

Затем они устанавливаются в гнезда с чередованием полярности и заливаются эпоксидкой. Готовый генератор устанавливается на вращающуюся вокруг вертикальной оси площадку, на вал насаживается крыльчатка с обтекателем. Сзади к площадке крепится хвостовой стабилизатор, обеспечивающий наведение устройства.

Принципиальная схема

Схема включения асинхронного двигателя с кроткозамкнутым ротором показана на рисунке №1. При вращении ротора двигателя остаточное магнитное поле действует на одну из обмоток статора. При этом возникает небольшое электрический ток, который заряжает один из конденсаторов С1-С3. Благодаря тому, что фаза напряжения на конденсаторе отстает на, на роторе возникает магнитное поле уже большей величины, которое действует на следующую обмотку. Соответственно следующий конденсатор зарядится на большее напряжение. Этот процесс продолжается до тех пор, пока ротор генератора не войдет в насыщение (1…1,15с) После этого можно включать автомат В2 и использовать вырабатываемую генератором энергию.

Рис. 1. Схема подключения асинхронного двигателя для работы в качестве генератора электроэнергии.

Причем для нормальной работы двигателя в режиме генератора мощность нагрузки должна составлять не более 80 % примененного в качестве генератора двигателя. Остальные 20 % используются для поддержания напряжения на конденсаторах, т.е. поддержание генератора в рабочем состоянии.

При превышении данного условия напряжение на конденсаторах исчезнет, а значит и исчезнет магнитное поле на якоре, что приведет к исчезновению напряжения на клеммах автомата В2. Причем это происходит практически мгновенно.

В этом есть свой недостаток и свои достоинства. Недостаток является в том, что повторная подача напряжения возможна только тогда, когда будет устранена причина перегрузки и отключен автомат В2. Генератор сонно войдет в рабочий режим (через 1…1,5с).

После этого можно включать В2 и использовать энергию. К достоинству относят тот фактор, что генератор практически невозможно сжечь, так как напряжение на его клеммах исчезает мгновенно в течение 0,1…0,5с.

Выходное напряжение имеет синусоидальную форму и полностью пригодно для дальнейшего использования. Выходная частота генератора 46…60 Гц, что в большинстве случаев достаточно для домашнего использования. Из-за нестабильности напряжения на выходе напряжения необходимо установить стабилизатор (описание схемы и работы описано в дополнительной статье).

Рис. 3. Движущая сила.

Емкость добавочных конденсаторов указанна в таблице №1, на один киловатт указанной мощности мотора, а для работы с нагрузкой – добавочная емкость на каждый киловатт нагрузки.

Таблица №1 Емкость конденсаторов, включаемых в фазы, в микрофарадах на 1 кВт мощности.

Напряжение между фазами Основная емкость (мкФ)
При холостом ходе При активной нагрузке При реактивной нагрузке
127 В 40…50 10…20 50..60
220 В 12..15 3..6 1…2
380 В 4..5 1..2 5..6

К примеру, есть двигатель мощность 3 кВт. К нему предполагается подключить реактивную нагрузку (электродвигатель, сварочный аппарат), суммарной мощностью примерно 2 кВт.

При этом мы хотим, что бы напряжение между фазами было 380. Значит, емкость конденсатора С1 составит (3*5)+ (2*6) микрофарад. Так как С1=С2=С3, то нам понадобится три конденсатора емкостью 30 мкФ.

Если конденсаторов необходимой емкости нет, то можно соединить конденсаторы параллельно, меньшей емкости. Конденсаторы должны быть бумажные или метолобумажные на напряжение не ниже 450 В, а лучше на 650 В. Лучше включать генератор на напряжение между фазами 220 В, а между нулем и фазой 127 В. Это вызвано тем, что для нормальной работы генератора перекос фаз не должен превышать. При такой схеме, удастся максимально разгрузит генератор. Кроме того, питание осветительных ламп накаливания и некоторые нагревательные приборы лучше питать постоянным током.

Для генератора необходимо использовать тихооборотный двигатель двигатель с короткозамкнутым ротором. Лучше всего применить двигатель на 360…720 об/мин, но подойдет и двигатель на 910 об/мин. Это вызвано необходимостью вращать ротор с большей примерно в два раза скоростью, чем указанно в паспорте на двигатель, и уменьшением числа передачи редуктора.

Сборка своими руками

Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.

Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.

Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.

Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

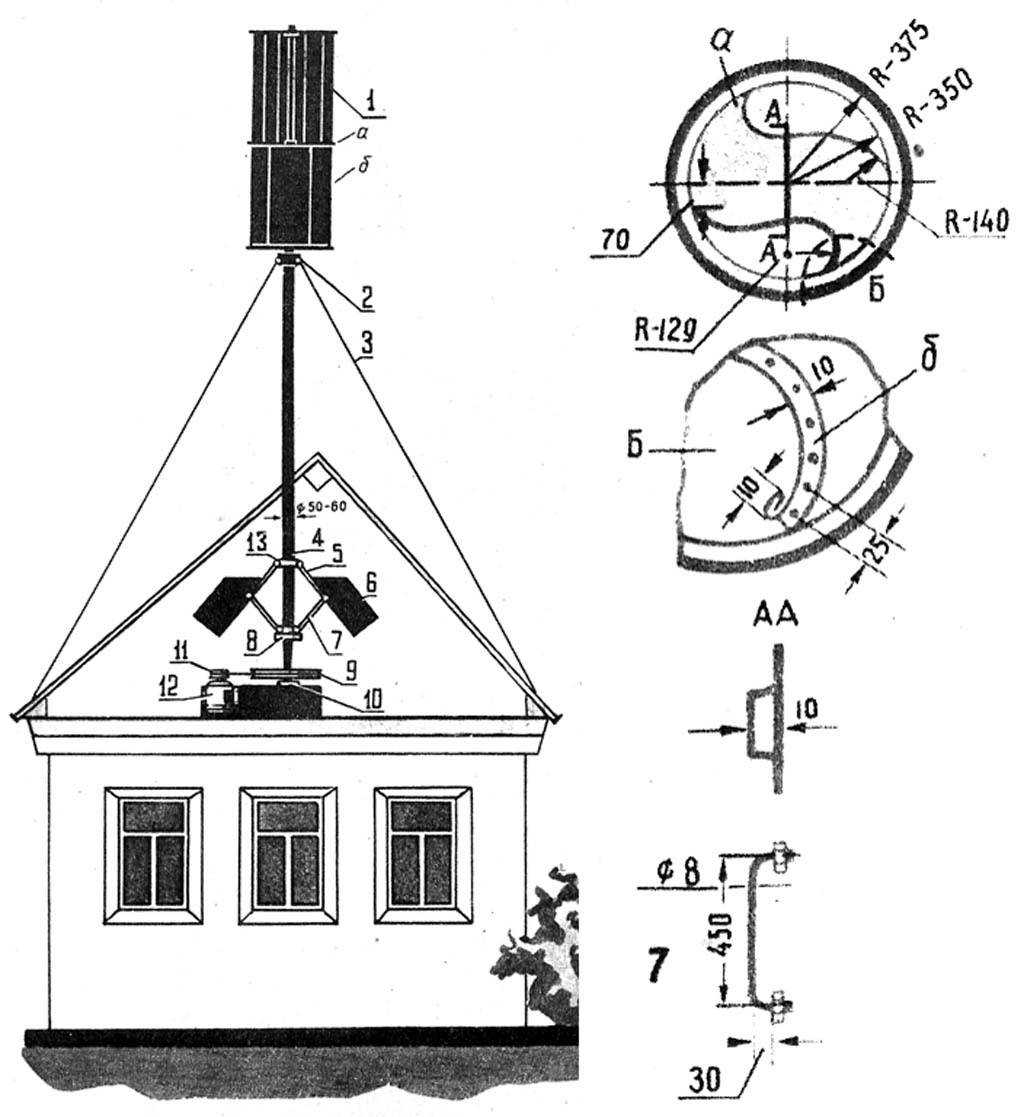

ВСУ Бирюкова

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

Позиции:

  1. ротор из кровельной оцинковки;
  2. самоустанавливающийся двухрядный шариковый подшипник;
  3. ванты – 5 мм стальной трос;
  4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
  5. рычаги аэродинамического регулятора оборотов;
  6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
  7. тяги регулятора оборотов;
  8. груз регулятора оборотов, его вес определяет частоту вращения;
  9. ведущий шкив – велосипедное колесо без шины с камерой;
  10. подпятник – упорно-опорный подшипник;
  11. ведомый шкив – штатный шкив генератора;
  12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств

Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент

По мере раскрутки во внешних карманах лопастей создается вихревая подушка

С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра

По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Промышленные ветрогенераторы: образец для подражания

Ни для кого не секрет, что альтернативная энергетика действительно позволяет получать электричество буквально от ветра. В европейских странах промышленные ветряные генераторы занимают большие площади и автономно работают на благо людей.

Они огромны по размеру, расположены в открытых для всех ветров местах, возвышаются над деревьями и местными объектами.

А ветряки установлены на некотором расстоянии друг от друга. Поэтому случайные поломки и повреждение одного не могут повредить соседние постройки.

Эти принципы создания ветрогенераторов мы возьмем за основу при разработке самодельных устройств. Они основаны на научных исследованиях,
проверен на длительную эксплуатацию, работает эффективно.

Начнем с анализа характеристик земли, на которой мы планируем построить ветряную электростанцию.

Схемы работы ветрогенераторов

Вариантов работы ветрогенератора может быть несколько:

  1. Автономная работа ветрогенератора.


Автономная работа ветрогенератора

  1. Такая совместная работа считается очень надежным и эффективным способом автономного электроснабжения. При отсутствии ветра, работают солнечные батареи. Ночью, когда не работают солнечные батареи, аккумулятор заряжается от ветровой установки.


Параллельная работа ветрогенератора с солнечными панелями

  1. Ветрогенератор также может работать параллельно с электросетью. При избытке электроэнергии, она поступает в общую сеть, а при недостатке ее потребители электроэнергии работают от общей электросети.


Параллельная работа ветрогенератора с электросетью

Ветряные генераторы могут прекрасно работать с любыми видом автономного электроснабжения и общей электросетью. Создавая при этом единую систему энергоснабжения.

Помогла вам статья?

ДаНет

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

  1. Лопасти. Изготавливать их можно из разных материалов.
  2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
  3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
  4. Мультипликатор. Увеличивает скорость вращения ротора.
  5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
  6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
  7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Необычные устройства, ветроэнегетика и её проекты

На стадии разработки находиться еще множество конструкций необычного типа. Среди них, особым интересом пользуются:

  • Sheerwind напоминает своим внешним видом музыкальный инструмент
  • ветрогенераторы от компании ТАК, напоминающие уличные фонари на само обеспечении
  • ветряки на мостах в виде пешеходного перехода
  • ветряные качели, которые принимают потоки воздуха со всех сторон
  • «ветряные линзы» диаметром 112 метров
  • плавучие ветряки от корпорации FLOATGEN
  • разработка компании Tyer Wind – ветрогенератор, имитирующий лопастями взмах крыльев колибри
  • в виде реального дома, в котором можно жить от компании TAMEER. Аналогом этой разработки является Anara Tower в Дубаи

Вскоре будут установлены первые в мире установки способные работать без ветра. Представит вниманию человечества их немецкая компания Max Bögl Wind AG. Они будут состоять из турбин высотой 178 метров. Будут также выполнять роль резервуаров с водой. Принцип работы системы достаточно простой, когда есть ветер оборудование будет работать по типу ветрогенератора, а когда погода не ветреная, в работу будет пускаться гидротурбины. Они вырабатывают энергию из воды, которая должна спускаться из резервуаров вниз по холму. Когда он снова появляется, вода начнет перекачиваться обратно в резервуары. Этим самым удастся обеспечить работу электростанции в непрерывном режиме. Эпоха “мельниц”, с которыми сражался еще Дон Кихот в рассказе Сервантеса уходит в далекое прошлое. Сегодня промышленные объекты больше напоминают уникальные произведения искусства нежели промышленные установки.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Популярные модели

Прежде чем рассмотреть популярные модели ветровых генераторов, необходимо определиться с критериями выбора этих устройств, такими являются:

  1. Электрическая мощность агрегата;
  2. Количество вырабатываемой электрической энергией в месяц;
  3. Минимальная скорость воздушного потока;
  4. Условия эксплуатации;
  5. Система защиты от перегрузок;
  6. Срок службы;
  7. Стоимость.

В настоящее время ветровые генераторы выпускаются как в нашей стране, так и за ее пределами.

В России подобные агрегаты выпускают: ООО «СКБ Искра», ООО «ГРЦ-Вертикаль», ЗАО «Ветроэнергетическая компания», ЛМВ «Ветроэнергетика», ЗАО «Агрегат-Привод», и еще несколько компаний.

Наиболее известными зарубежными производителями ветровых генераторов являются немецкие, датские, бельгийский и китайские компании.

Наиболее востребованы и надежны в эксплуатации ветровые генераторы выпускаемые фирмой Blue Planet Wind (Бельгия) и «Guangzhou Sunning Windpower Generator Co., Ltd.» (Китай).

В линейке выпускаемых ветровых генераторов EnergyWind компании Blue Planet Wind присутствуют модели различной мощности от 1,0 до 10,0 кВт, которые отличаются по стоимости и комплектности оборудования.

В линейке китайской компании представлены ветровые генераторы мощность от 0,6 кВт до 5,0 кВт, различные по конструкции и вариантам монтажа.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

  • роторная конструкция
  • цепочка парусных крыльчаток, установленных последовательно
  • использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя.  Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

  • установка экологически чистая;
  • отсутствует потребность её заправки топливом;
  • не накапливаются какие-либо отходы;
  • устройство работает очень тихо;
  • имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Какой выбрать ветрогенератор для частного дома

Ветрогенератор (ветряк) — это устройство, преобразующее кинетическую энергию ветра в механическую с последующим переводом в электричество. Производство ветрогенераторов в России за последние годы значительно выросло вместе интересом потребителей. Сегодня на рынке представлены импортные и российские ветрогенераторы мощностью от 0,1 до 70 кВт. Купить ветрогенераторы для дома можно в перечисленных ниже компаниях, продукция которых наиболее популярна у потребителей:

  • ООО «Ветро Свет» (Санкт-Петербург), мощность ветряков 0,25–1,5 кВт;
  • ООО «СКБ Искра» (Москва), мощность 0,5 кВт;
  • OOO «ГРЦ-Вертикаль» (Челябинская обл., Миасс), мощность 1,5–30 кВт;
  • ООО «Сапсан-Энергия» (Московская обл.), мощность 0,5–5 кВт;
  • ЗАО «Ветроэнергетическая компания» (Санкт-Петербург), мощность 5 и 30 кВт;
  • ЛМВ «Ветроэнергетика» (Хабаровск), мощность 0,1–10 кВт.

Различают бытовые и промышленные ветрогенераторы:

  • Бытовые ветрогенераторы ‑ ветряки небольшой мощности, достаточной для обеспечения энергией частного дома. Для их работы нужна постоянная скорость ветра от 4 м/сек, а последние разработки оборудования позволяют вырабатывать электроэнергию и на слабых ветрах.
  • Промышленные ветрогенераторы имеют мощность в несколько мВт. Такие установки работают на крайнем севере в районах с постоянными сильными ветрами.

Необходимые условия для эксплуатации вертогенератора:

  1. среднегодовая скорость ветра не менее 4 м/сек;
  2. свободное место для установки ветряка (лучше на возвышенности);
  3. официально согласовывать установку с местной администрацией не потребуется — следует просто поставить ее в известность;
  4. согласие соседей на установку — шум, создаваемый ветряком, может вызвать недовольство живущих рядом людей;
  5. кроме самой установки, понадобится масса дополнительного оборудованная: аккумуляторы, инвенторная установка, система управления, мачта.

Принцип действия ветрогенератора

Принцип работы ветрогенератора построен на преобразовании кинетической энергии силы ветра в энергию вращения вала генератора. Для вертикальных ветрогенераторов, вертикальная ось соединена с вертикальным ротором. Генератор и ротор расположены внизу конструкции. Лопасти закреплены в вертикальной оси.

Вращаясь, лопасти заставляют вращаться ротор генератора, который начинает вырабатывать переменный и нестабильный ток. Это ток идет на контроллер, который преобразует его в постоянное напряжение и заряжает аккумуляторы. С аккумулятора питание идет на инвертор, назначение которого превращение постоянного тока в переменное напряжением 220 В или 380 В, которое поступает к потребителям электроэнергии.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

  1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
  2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
  3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

Плюсы и минусы

К положительным свойствам ветровых генераторов с вертикальной осью вращения можно отнести:

  1. Способность работать вне зависимости от направления ветра;
  2. Продолжительные срок эксплуатации;
  3. Удобство в обслуживании и эксплуатации;
  4. Простота конструкции, позволяющая собрать из подручных материалов;
  5. Способность выдерживать значительные внешние нагрузки.

К отрицательным свойствам относятся:

  • Металлоемкость конструкций и как следствие значительный вес;
  • Низкий КПД установок;
  • Высокий уровень шума.

Приведенные «плюсы» и «минусы» использования ветровых генераторов данного вида определяет выбор потенциальных потребителей «зеленой» энергетики, которых с каждым годом становится все больше и больше.

Вероятно, Вам также понравятся следующие материалы:

Спасибо, что дочитали до конца!

Не забывайте ,  в ДЗЕНе

Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Следите за нами в твиттере:

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Простейшая ветроэлектрическая установка

Для изготовления ветрогенератора прежде всего понадобятся чертежи с указанием размеров установки.

Роторный ВЭУ с вертикальной осью вращения и мощностью, не превышающей 1,5 кВт, сможет обеспечить электрической энергией небольшой дом, а также осветить садовый участок.

Что нужно для изготовления такого ветрогенератора? Лопасти этой ветроэнергетической установки изготовляются из ведра, небольшой металлической бочки либо кастрюли из не поддающихся коррозии металлов.

  • Кроме этого следует приготовить:
  • Автомобильный генератор с напряжением на выходе 12В – 1 шт.;
  • Автомобильный аккумулятор — шт.;
  • Кнопочный выключатель 12 В, полугерметичный;
  • Конвертор, преобразующий напряжение 12 В в напряжение 220 В, мощностью 0,7 – 1,5 кВт;
  • Автомобильное реле индикаторной лампы заряда аккумулятора;
  • Болты, шайбы, гайки;
  • Хомуты – 2 шт., для крепления генератора;
  • Мультиметр;
  • Электропровод сечением 2,5 кв. мм и 4 кв. мм;
  • Ножницы для резки металла или болгарка;
  • Дрель;
  • Слесарные инструменты и принадлежности.

Как, затратив незначительные средства, своими руками сделать несложный ветрогенератор. На ведро, небольшую бочку либо кастрюлю нанесем разметку, поделив имеющуюся емкость на 4 одинаковые части. Затем вырезаем лопасти ВЭУ, используя болгарку либо ножницы.

В шкиве и дне емкости следует высверлить отверстия для болтов. При большом разнообразии существующих конструкций лопастей, выбирается наиболее доступная.

Используя хомуты, генератор крепится к мачте. Затем в соответствии со схемой монтируется электрическая цепь, и провода закрепляются на мачте.

При подключении аккумулятора используются провод длиной 1 м и сечением 4 кв. мм. Для потребителей сети достаточно проводов сечением 2, кв. мм.

  • При мощности конвертора 1 кВт и аккумуляторе емкостью 75 А-ч установка обеспечит работу сигнализации, видеонаблюдения и освещение участка.
  • Не требует крупных капиталовложений.
  • Детали конструкции легкодоступны и в случае поломки их несложно заменить на новые.
  • Не требует систематического обслуживания, не издает излишнего шума, достаточно надежна.

Оценка целесообразности установки

Прежде чем приступать к изготовлению ветряного генератора вертикального типа, изучают метеоситуацию в своем регионе и стараются определить, сможет ли агрегат обеспечить необходимое количество ресурса. Специалисты рекомендуют сначала обозначить такие параметры, как:

  • усредненное количество ветреных дней в году (когда порыв превышает 3 м/с);
  • объем электроэнергии, потребляемый за сутки домовладением;
  • наличие на собственном участке подходящего места для ветряного оборудования.

Первый показатель узнают из данных, полученных на ближайшей метеостанции или найденных в интернете на соответствующих порталах. Дополнительно сверяются с печатными географическими изданиями и составляют полную картину о ситуации с ветром в своем регионе.

Статистику берут не за один год, а за 15-20 лет, только тогда средние цифры будут максимально корректными и покажут, сможет ли генератор полностью удовлетворить потребность домовладения в электроэнергии или его сил хватит только на питание отдельных бытовых нужд.

Если в распоряжении владельца большой участок земли, расположенный на склоне, у берега реки или на открытом пространстве, с установкой не будет проблем.

Когда же дом находится в глубине населенного пункта, а двор отличается компактными габаритами и вплотную прилегает к соседским постройкам, установить вертикальную модель ветряка своими руками будет непросто. Конструкцию придется поднимать на 3-5 метров над землей и дополнительно укреплять, чтобы при сильном порыве она не упала.

Учесть всю эту информацию нужно на этапе планирования, чтобы стало понятно, сможет ли ветряной генератор взять на себя полное энергообеспечение или его роль останется в рамках вспомогательного источника энергии.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Как устроен ветрогенератор

Любой ветрогенератор состоит из таких компонентов как;

— генератор, который вырабатывает переменный ток, и в дальнейшем преобразуется в постоянное напряжение, предназначенное для зарядки аккумуляторов. От скорости ветра зависит и мощность генератора;- лопасти, предназначены для передачи вращения к валу генератора через редукторы и стабилизаторы скорости вращения ротора генератора; — мачта ветряка должна иметь достаточную высоту. Чем выше находятся лопасти, тем больше они получат энергии ветра.

Также в устройство ветрогенератора входят;

— контроллер, необходимый для преобразования переменного напряжения идущего с генератора, в постоянное напряжение и последующей зарядкой аккумуляторов. Контроллер управляет поворотом лопастей, и контролируют направление ветра; — аккумуляторы накапливают электроэнергию, чтобы использовать ее при небольшом ветре или его отсутствии. Батарея также хорошо стабилизирует электроэнергию, полученную от генератора; — датчик направления ветра помогает лопастям «поймать» ветер; — АВР представляет собой устройство автоматического переключения между ветрогенератором и другими источниками электроэнергии, например электросетью, генератором, солнечными панелями; — инвертор предназначен для преобразования постоянного тока, поступающего с аккумуляторов, в переменное напряжение для домашней электросети. Инверторы могут разделяться по типу синусоиды для разных потребителей электроэнергии.


Устройство ветрогенератора

  1. Инвертор модифицированной синусоиды на выходе выдает квадратную синусоиду, предназначенную для не требовательных потребителей к качеству сети – это тэны, накальные лампы освещения.
  2. Инверторы с чистой синусоидой по качеству выходного напряжения подходят даже для самых требовательных потребителей электроэнергии.
  3. Инверторы трехфазного напряжения предназначены для трехфазных сетей.
  4. Сетевой инвертор работает без аккумулятора и способен к выводу электроэнергии в общую сеть.

Законность установки

Установки с выходной мощностью до 75 кВт устанавливать на собственной территории не запрещается, и никаких согласований проводить не потребуется (факт, закреплённый в Постановлении кабинета министров России).

А если нужно поставить мощный генератор промышленного или коммерческого типа, то понадобится специальная подготовка, связанная с созданием фундамента и ограждения участка – а это уже считается капитальным строительством.

Рекомендуется перед установкой ВЭЛ прочитать местные законодательные акты, касающиеся энергетики и предоставления коммунальных услуг. В разных регионах могут быть свои правила.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент. Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).
  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Вертикалки

Ветряки с вертикальной осью вращения являются наиболее подходящей для самостоятельного изготовления группой устройств. Они имеют простую, понятную конструкцию. Не нуждаются в большом количестве узлов вращения, нетребовательны к направлению ветра. Возможности этой группы породили большое количество вариантов конструкции, некоторые из которых следует рассмотреть подробнее.

ВС

Ветрогенератор Савониуса — одна из наиболее старых разработок, увидевших свет в 20-х годах прошлого столетия. Устройство состоит из двух лопастей достаточно большой площади, изогнутых в продольном направлении. В поперечном сечении они напоминают латинскую букву S. При этом, они слегка сдвинуты друг к другу, несколько перекрывая рабочие стороны.

При воздействии потока ветра одна из лопастей получает усилие на рабочую часть, а вторая — на обратную сторону. Форма лопасти способствует рассечению потока, часть которого уходит в сторону, а другая часть соскальзывает на рабочую поверхность второй лопасти, увеличивая вращающий момент.

Дарье

Конструкция Дарье была предложена почти одновременно с ротором Савониуса. Ее основа — лопасти, имеющие форму крыла самолета и расположенные вертикально по касательной к окружности вращения. Требуется нечетное число лопастей, иначе возникнет чрезмерно высокое уравновешивающее усилие. Подъемная сила лопастей способствует возникновению высокой скорости вращения, превышающей этот показатель в 3-4 раза по сравнению с ротором Савониуса.

Математического описания работы устройства до сих пор не имеется, но разработки, выполненные на основе конструкции, существуют и постоянно пополняются. Существует большое количество моделей частных ветрогенераторов с мощностью, достаточной для обеспечения небольшого дома.

Ортогонал

Ортогональные конструкции являются наиболее эффективными из всех базовых моделей вертикальных ветряков. Они обладают высокими скоростями, чувствительностью, производительностью. Конструкция состоит из нескольких лопастей (обычно три и больше), расположенных на некотором расстоянии от оси параллельно ей. Рассмотренный выше ротор Дарье — один из представителей ортогональных устройств. К недостаткам можно отнести высокие нагрузки на узел вращения, способствующие быстрому выходу из строя движущихся деталей.

Геликоид

Геликоидные конструкции созданы на основе базовой модели ортогонального типа, но со значительными изменениями геометрии лопастей. Они изогнуты по окружности вращения, получив форму, приближенную к спиральной. В результате достигается значительная стабилизация вращения, снижается износ движущихся элементов, конструкция в целом приобретает долговечность, прочность и надежность.

Более плавный режим вращения обеспечивает равномерную выработку электрического тока, что позволяет использовать устройства для прямого питания некоторых потребителей (осветительных устройств, насосов и т.д.). Для самостоятельного изготовления конструкция представляет достаточно трудную задачу из-за сложной геометрической формы лопастей.

Бочка-загребушка

Это — «народное» название многолопастного карусельного (вертикального) ветрогенератора. Устройство имеет хороший баланс, эффективно захватывает поток ветра, низкий уровень шума. Для желающих попробовать силы в изготовлении ветряк своими руками этот вариант конструкции рекомендуется как один из базовых типов конструкции. Лопасти делаются из листовой оцинкованной стали, разрезанных вдоль бочек или иного подручного материала.

Каркас — сваривается из металлического профиля — уголка, трубы и т.п. Особенность устройства в его неуязвимости для сильных порывов ветра — вокруг крыльчатки при усилении потока образуется вихревой кокон, препятствующий проникновению ветра внутрь крыльчатки. Поток просто обтекает устройство, как трубу.

Ветрогенератор Ленца

Особенность конструкции Ленца состоит в использовании вместо подшипников сильных неодимовых магнитов. Они удерживают узел вращения в «подвешенном» состоянии, что обеспечивает легкость вращения. Отсутствие трения способствует высокой долговечности оборудования. Показатели весьма впечатляющие — старт вращения происходит при скорости ветра от 0,17 м/с, а на номинальную производительность ветряк выходит уже при 3,4 м/с.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
