Малые гидроэлектростанции на реках

Как сделать мини ГЭС в домашних условиях

Принцип работы небольшой самодельной ГЭС можно понять на примере велосипеда с фарой и динамо-машиной (генератором).

  1. Из кровельного железа делаем три лопасти длиной, равной радиусу велосипедного колеса (расстоянию от центральной втулки до обода колеса) и шириной 3-4 см.
  2. Устанавливаем лопасти между спицами колеса, загнув для крепления край лопасти вокруг спиц. Лопасти должны быть выставлены равномерно с сохранением одинаковых углов между ними.
  3. Погружаем колесо с лопастями в быструю реку на глубину от трети до половины диаметра колеса. Вырабатываемой электроэнергии будет достаточно, например, для освещения палатки.


Чертеж одного из вариантов строительства мини ГЭС

Примером может служить небольшая ГЭС для фермерского хозяйства мощностью 3-5 кВт из подручных материалов:

  1. Ротор можно сделать из старого металлического кабельного барабана диаметром 2,2 м. При помощи болгарки и сварки под углом 45 градусов к радиусу нужно вварить 18 лопастей. Вращается ротор на подшипниках. Опора – труба металлическая или уголок.
  2. На роторе нужно установить цепной редуктор с передаточным числом (коэффициентом передачи) 4. Далее вращение будет передаваться через карданный вал ВАЗ 2101. Использование кардана уменьшит вибрацию, а также соосность привода и генератора при использовании вала будет некритичной.
  3. Понадобятся повышающий редуктор (коэффициент – 40) и трехфазный генератор. Скорость вращения генератора около 3000 об/мин. Общий коэффициент редукции двух редукторов составит 40 х 4 = 160. Генератор следует закрыть кожухом для защиты от влаги и безопасности. Расчетное вращение водяного колеса должно составить около 20 оборотов в минуту.
  4. Под генератор можно приспособить асинхронный двигатель, а блок управления взять от любого небольшого станка. Понадобится кабель ВВГ НГ 2х4 длиной от ротора до фермерских построек.

Варианты миниГЭС

Как же тогда быть? Как использовать течение реки без масштабных вложений? Тогда нам нужен обычный проточный аппарат. В настоящее время разработано четыре типа компактных гидроэлектростанций, не требующих перекрывания рек.

Пропеллер

У Карлосона мини-пропеллер был на спине, и он прекрасно справлялся со своими обязанностями. Поправит толстячок своими небольшими руками свой костюмчик, и летит на крышу. Пропеллер – как разновидность гидроэлектростанции — тоже хорошо работает и представляет собой вертикальный ротор, с лопастями в два сантиметра примерно. Если увеличить ширину лопастей, то сопротивление возрастет, и нужная скорость вращения не будет достигнута.

Ротор помещают под воду. Пропеллер рассчитан на скорость воды в реке до 2 метра/секунду. Гидроэлектростанция на основе пропеллера – одна из доступнейших разновидностей альтернативной гидроэнергетики в условиях личного домохозяйства. Однако, нужно помнить, что своими пусть и небольшими «руками – лопастями» пропеллер может нанести вред животному миру реки.

Дардье — ротор

Этот ротор также помещается под воду, но на сей раз используется сила разности давлений на различных его лопастях. Рельеф ротора Дардье сложен, вода его обтекает по-особому, за счет этого и происходит его вращение. Жорж Дардье — французский изобретатель, он и изобрел этот аппарат. Изготовить ротор Дардье сложнее, чем пропеллер, но зато он выдает довольно высокую мощность.

Гирлянда

Небольшая гидроэлектростанция с гирляндой – это не новогодняя шутка, хотя скоро Новый Год. Гирлянда в нашем случае — длинный трос, с нанизанными на него роторами. Вся конструкция опускается в поток воды полностью, и роторы начинают крутиться. При этом они же вращают сам трос, который с одного конца закреплен в подшипнике, а с другого подсоединен к генератору. Вот вам и электричество.
Но есть и минус: гирлянда перекрывает всю реку, с одного ее берега до другого, а значит, может покалечить ребенка, к примеру, если тот полезет руками в воду в поисках красивого камешка. Гирляндная гидроэлектростанция весьма опасна! Место ее размещения желательно как то обозначить, огородить.

Водяное колесо

Здесь мы говорим о мини — варианте электростанции, использующей энергию проточной воды. Именно такое колесо и установил Николай Петрович из Алтая в начале нашего повествования. Колесо не утопают под воду полностью, оно возвышается над ней, а лопасти погружены частично, до половины. Сооружение ставится поперёк течения и за счет энергии потока колесо вращается, оно соединено с мини – генератором и… Вот вам и электричество! Сделать такое водное колесо своими руками не столь сложно.

В целом у данного типа гидроэлектростанций небольшого размера для бытовых нужд имеется хорошее будущее. Небольшие габариты и относительная легкость развертывания позволят использовать их почти везде, где есть река и достаточный по силе водный поток. Эти аппараты способны давать чуть ли не бесплатное электричество для конечного потребителя. Однако, пока массового производства таких гидроэлектростанций в РФ не налажено, хотя интерес к ним все возрастает и возрастает.

М. Берсенев

Сорокалетний житель одного из районов северного Таджикистана изобрел Мини-ГЭС. Теперь 20 дворов получают электричество бесплатно:

https://youtube.com/watch?v=uChNzJ2d3Jo

Похожие посты

Консультация инженера-гадравлика

Добрый день, подскажите пожалуйста, как мне получить консультацию по теме гидрокомпонентов? Интересуют вопросы, связанные с диагностикой гидравлической системы и в целом с покупкой гидронасосов / гидромоторов /гидрораспределителей, подбором аналогов и тд

Не хочется ошибиться в выборе, а опыта очень мало, не знаю на что обращать внимание

Что такое гидравлическая жидкость?

Гидравлическая жидкость – это своеобразный посредник передачи энергии, используемый во всех гидравлических системах. Однако функционал гидравлической жидкости не ограничивается простой передачей энергии. Несмотря на то, что передача гидравлической энергии является основной задачей гидравлической жидкости, она также выполняет четыре вспомогательных функции: передача тепла, устранение загрязнений, герметизация и смазка.

В нормальных условиях гидравлические машины производят огромное количество избыточного тепла, зачастую вызванное неэффективностью самих компонентов, таких как насосы и двигатели. Без возможности отвода тепла от этих компонентов они могут легко перегреваться, что приводит к повреждению затворов и внутренних компонентов, особенно в условиях низкой локальной вязкости. Когда масло возвращается в резервуар, оно много раз проходит через охладитель, который позволяет поддерживать его оптимальную температуру до момента обратного попадания в гидравлическую систему. И наоборот, гидравлическая жидкость может использоваться для подачи тепла в систему в случае холостых запусков, когда это необходимо.

В поисках нужной воды

Недавно я увидел небольшое видео, где показывалось, как в обычной индийской деревне студенты одного из западных колледжей решили сделать мини ГЭС. Электричества в той глуши нет, молодые люди бегут в города, а что произойдёт, если дать жителям свет? Реки как таковой в деревне нет, зато есть водоем. Природная чаша с огромным количеством воды расположена немного выше уровня деревни. Что придумали студенты?

Они своими умными головами сообразили, что раз нет здесь течения от Природы, его можно создать! Руками нанятых рабочих была смонтирована крытая длинная труба диаметром с метр, и один конец ее замкнулся на водоем, а другой — внизу, уходил в небольшую и тихоходную речку. За счет перепада высоты вода из водоема по трубе устремлялась вниз, разгоняясь все больше, и на выходе уже создавался довольно мощный поток, который упирался в лопасти мини ГЭС. Труба, в которую заключили воду водоема, сбегает вниз по склону холма настолько живописно, что кажется, будто огромный питон медленно ползет сверху вниз и своими размерами вселяет ужас в местных жителей. Его хочется потрогать руками, пощупать, почувствовать его мощь.

Если нечто подобное создают в индийской деревушке, то почему не попробовать сделать то же самое в российской? Если рядом нет быстротечной реки, но есть водоем, то и тут возможно строительство мини ГЭС. Нужно просто смотреть рельеф местности, но понятно одно: водоём — пусть он будет природный, или искусственный — должен быть расположен выше, нежели место, где будет установлена гидроэлектростанция. Если разница высот значительная – еще лучше! Поток воды будет бежать сильнее сверху вниз, а значит, возрастет возможная мощность получаемой электроэнергии.

Необязательно покупать дорогие трубы для организации искусственного водного течения. Можно своими руками сделать некий желоб, и пусть пока по нему разгоняется вода из водоема. Для начала лучше вообще взять любые подручные средства, старые трубы пусть и небольшого диаметра пока, и соорудить пробный вариант слива воды из водоема, что расположен выше. Так можно будет измерить скорость потока (как это сделать я уже писал ранее). Если же под боком течет река с быстрым течением, то тогда и не надо строить ни плотин, ни желобов, ни создавать поток воды искусственно. Мини ГЭС в форме гирлянды, пропеллера, ротора Дардье или водяного колеса могут быть установлены в таких местах без особых проблем.

Важно будет защитить сооружение. Как? Впереди мини ГЭС следует установить защитный экран из сетки, или рассеиватель, чтобы плывущие по реке обломки деревьев, а то и целые бревнышки, а также живая и мертвая рыба, всякого рода мусор не попадали на лопасти турбины, а проплывали мимо

Электронезависимость — самодельные мини ГЭС

Кто из вас, уважаемые читатели не мечтал о халяве? Чтобы в доме было электричество, им можно было пользоваться, а квитанции не приходили. Для этого некоторые наши товарищи, идут в ногу со временем, применяют солнечные панели и ветрогенераторы. Но вот беда, то пасмурная погода, то полный штиль. И тем неимение, все эти прибамбасы устанавливаются и используются. Особенно это популярно в тех местах, где отродясь не было электричества: — охотничий домик или пасека.

Кроме, выше перечисленных вариантов, есть еще, один ГЭС. Реки, речушки, ручьи, запруды, в общем все, что несет энергию и можно преобразовать в электричество. Вырабатываемый ток, в отличии от солнца и ветра, стабильный и круглосуточный. Конструкции могут быть самые разные, вода давит на лопасти, они раскручивают генераторы, у вас идет зарядка аккумуляторов. Если давление воды приличное, снимается сразу 380В.

Популярные сейчас мини электростанции, способные полностью, или частично обеспечить энергией небольшие фермы, места отдыха и рыбалки, или частные подворья. Изготавливать самодельные генераторы можно, но в сравнении с промышленными, они проигрывают. А еще можно применить электродвигатель как генератор. Первый вариант, рассмотрения, это мобильная ГЭС которую можно использовать на запрудах. Это когда ручей перегородили и возможно зарыбили. Лучше места не придумать. Платина подняла воду на насколько метров и создала перепад.

Автор для такого варианта взял сантехнические трубы 110 диаметра ,два поворота, заглушку и тройник. В качестве генератора было взято колесо от электро скутера. Его можно заменить другим электромотором, генератором от мотоцикла, короче чем угодно, что валяется под ногами. Чтобы энергию воды передать на генератор, из старого сгоревшего пылесоса, изъял лопасть и установил на вал.

Для запуска ГЭС, надо просто заполнить выходной стояк водой. Ассистент в этот момент выполняет, роль запорного клапана.

Как только вода заполнила трубу, ее быстро закрывают заглушкой, а ассистент открывает сброс. Вода, под своим весом устремляясь вниз, засасывает воду с основного бассейна. Созданное течение раскручивает генератор, который выдает электрический ток. Замеры показали, напряжение 55В, сила тока 10А. Примерно 500Вт в час, за сутки 12000Вт.

Другой автор реализовал свой проект при помощи ручья. Он собрал мини ГЭС роторного типа. Это когда вода через форсунку под давлением подается на лопасти ротора с двух, или трех сторон. Он взялся за этот проект потому, что перепад высоты составил более 10м. Главное было найти на этом маленьком ручейке место естественного сужения. Здесь автор немного углубился и на дно положил трубу на 200, привалив ее камнями, получилась небольшая запруда. Перед входом в трубу установил металлическую решетку. Труба проходит по дну ручья, а чтобы набрать перепад в десять метров, длинна ее, составляет 220м.

Автор два года присматривался к этому ручью и когда приступил к проекту, знал, что он не замерзает зимой. Вода пройдя расстояние от начала до турбины за счет трения и поворотам потеряла одну пятую части своей мощности.

Сборка роторного генератора происходила так. На вал одевается диск на котором закреплены специальные чашки. Генератор выдает 49В 15А.

А вот еще один автор, который из мусора собрал роторную ГЭС, из сгоревшего вентилятора. Разобрав изделие, мастер нашел сгоревшие обмотки и удалил их. Из металлического листа вырезал полосу и сделал кольцо по имеющемуся корпусу. Внутрь кольца вставил якорь и разметил полюса, согласно которых, вклеил магниты. Вот и все, генератор готов. Осталось собрать и проверить на сколько он хорош. Испытания рукой показали генерацию тока, вот только про силу тока автор промолчал. Из того же металла, что сделал кольцо автор изготовил лопасти турбины, вырезал полоски, загнул и приварил к диску металла. Затем диск приварил к вращающейся части бывшего вентилятора и покрасил. Осталось дело за станиной, на ней будут укреплены форсунки для подачи воды.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Разновидности мини-ГЭС

Стоит понимать, что мини-гидроэлектростанции позволяют получать не более трех тысяч киловатт. Это максимальная мощность подобного сооружения. Точное значение будет зависеть от типа ГЭС и конструкции используемого оборудования.

В зависимости от вида водяного потока выделяют следующие типы станций:

  • Русловые, характерные для равнин. Они устанавливаются на реках с несильным потоком.
  • Стационарные используют энергию водных рек с быстрым потоком воды.
  • ГЭС, устанавливающиеся в местах перепада водного потока. Встречаются чаще всего в промышленных организациях.
  • Мобильные, которые строятся с применением армированного рукава.

Для строительства ГЭС достаточно даже небольшого ручья, протекающего по участку. Владельцы домов с центральным водоснабжением не должны отчаиваться.

Одной из американских компаний разработана станция, которую можно встраивать в водоснабжающую систему дома. В водопровод встраивается турбина маленьких размеров, которая приходит в движение за счет потока воды, двигающегося самотеком. Это снижает скорость потока воды, но снижает себестоимость электроэнергии. К тому же данная установка полностью безопасна.

Устраиваются даже мини-гидроэлектростанции в канализационной трубе. Но их строительство требует создания определенных условий. Вода по трубе должна стекать естественным образом за счет уклона. Второе требование – диаметр трубы должен быть подходящим для устройства оборудования. А это невозможно сделать в отдельно стоящем доме.

Принцип действия

Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии.
Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины.
Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно.
Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.

Источником энергии могут служить:

  • реки различных размеров и интенсивности течения и ручьи,
  • перепады высот на водосбросах водоемов различного назначения;
  • технологические водотоки;
  • перепады высот на трубопроводах различного назначения.

В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:

  1. Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
  2. Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
  3. С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
  4. С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.

Преимущества использования микро — ГЭС:

  • Отсутствует необходимость в изменении естественного ландшафта местности;
  • На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
  • Не зависимость от воздействия природных явлений;
  • Возможность использования в круглогодичном цикле работы;
  • Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.

Что такое мини ГЭС

Для начала определимся с принципом работы и типами небольших ГЭС. Течение реки или падающий водный поток вращает лопасти турбины и гидропровод, который соединен с электрогенератором ‑ последний и вырабатывает электроэнергию. Современные компактные ГЭС имеют автоматическое управление с возможностью мгновенного перехода на ручной режим в случае аварийной ситуации. Конструкции современных заводских ГЭС позволяют свести к минимуму производство строительных работ при монтаже оборудования.

Виды мини гидроэлектростанций

К мини электростанциям относятся генерирующие устройства мощностью от 1 до 3000 кВт. Принципиально ТЭС состоит из:

  1. турбины (водозаборного устройства);
  2. генерирующего блока; системы управления.
  3. системы управления.
  • Русловые. Такие станции строятся на небольших равнинных реках с водохранилищами.
  • Горные. Стационарные станции, которые используют энергию быстрого горного течения.
  • Промышленные. Станции, использующие перепады потока воды на промпредприятиях.
  • Мобильные. Станции, использующие для водного потока армированные рукава.

Плотинные типы станций отличаются высокой мощностью, но строительство плотины обходится дорого, да и без разрешений в этом случае не обойтись. Связываться с чиновниками в нашей стране – не просто усложнить себе жизнь, а ставить под сомнение реализацию самых благих намерений, поэтому откажемся от этой затеи сразу.

Как работает мини ГЭС

Принципиальную схему работы ГЭС можно выбрать из нескольких вариантов:

  • Гирляндная ГЭС. С одного берега реки на другой под водой проложен трос с нанизанными на него роторами. Течение вращает роторы и, соответственно, сам трос. Один конец троса в подшипнике, другой соединен с генератором.
  • Пропеллер. Подводная конструкция, напоминающая ветряк с узкими лопастями и вертикальным ротором. Лопасть шириной всего 20 мм при большой скорости вращения обеспечит минимальное сопротивление. Лопасть такой ширины выбирается при скорости потока 0,8–2, 0 м в сек.
  • Водяное колесо. Колесо с лопастями, частично погруженное в поток, и расположенное под прямым углом к поверхности воды. Поток воды давит на лопасти, вращая колесо.
  • Ротор Дарье. Вертикальный ротор со сложными поверхностями лопастей. Жидкость, обтекая лопасти, создает разное давление, за счет чего происходит вращение.

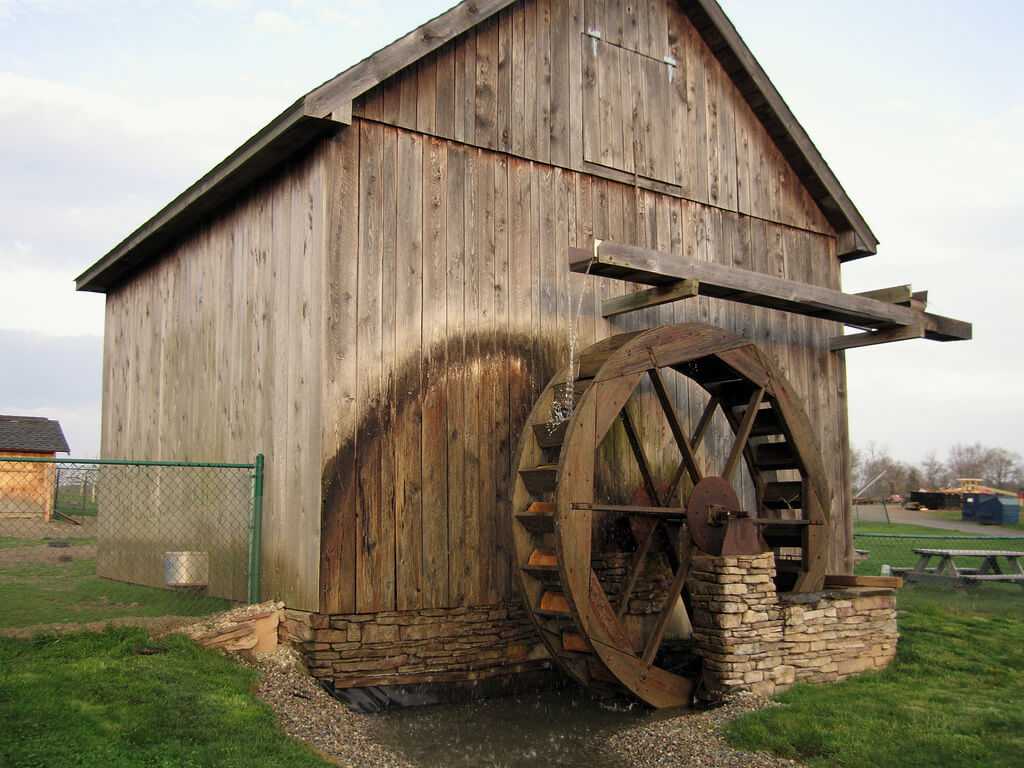

На фото мини ГЭС на основе водяного колеса

Оценка потенциальной мощности мини ГЭС

До строительства мини гидроэлектростанции своими руками нужно определить мощность, на которую можно рассчитывать. Существует справочное соотношение между скоростью потока воды и мощностью, которая может сниматься с вала в кВт при диаметре винта 1 м.

Скорость потока определяется замером времени, за которое щепка, брошенная в воду, пройдет определенное расстояние. Сделав несложные расчеты, получим скорость потока в метрах в секунду. Если в данном случае скорость менее 1 м/сек, то строительство ГЭС будет экономически нецелесообразно.

Виды гидрогенераторов

Промышленные изделия различаются по параметрам производимой мощности. Для бытовых нужд используют маломощные гидросистемы (10-100 кВт) с вертикальным положением оси вращения ротора, работающие на основе небольших водотоков. Для нужд промышленности аппараты конструируют с горизонтальным вращательным движением оси.

Водяное колесо

В бытовых целях используют бесплотинный вид мини-ГЭС, который разделяют на 4 вида:

  1. Водяное колесо;
  2. Гирлянда ГЭС;
  3. Ротор Дарье;
  4. Пропеллер.

Водяное колесо представляет собой вращающийся элемент с лопастями, который устанавливают перпендикулярно движению воды, погружая наполовину или чуть меньше. Посредством водного давления на лопасти создается вращение колеса и преобразование энергии.

Конструкция гирлянды для генератора водяного представляет собой трос с зафиксированными роторами, перекинутый с одного на другой берег реки. Один конец троса прикреплен к генератору, а второй — закреплен подшипником. Погруженные в воду роторы начинают вращаться под напором потока, вызывая вращение троса. В результате генерируется электроэнергия.

Ротор Дарье

Ротор Дарье представляет собой вертикальный вращающийся элемент, который приводится в движение за счет изменения давлений на лопастях сложной конструкции. Именно обтекание потоком сложной поверхности и создает перепад давлений.

Водяной генератор-пропеллер напоминает собой «ветряк», оснащенный ротором, но установленный под водой. Ширина лопастей (2 см) имеет необходимые размеры для создания максимальной скорости вращения при минимальной нагрузке сопротивления. Однако размеры лопастей нужно подбирать в соответствии с течением водного потока, их показатели могут разниться.

Классификация Мини ГЭС

Классификация по вырабатываемой мощности (области применения) .

Вырабатываемая микро ГЭС мощность определяется сочетанием двух факторов, первый это напор воды, поступающей на лопасти гидротурбины, которая приводит в действие вырабатывающий электроэнергию генератор, и второй фактор – расходом, т.е. объемом воды, проходящем, через турбину за 1 секунду. Расход является определяющим фактором при отнесении ГЭС к определенному типу.

По вырабатываемой мощности МГЭС подразделяются на:

  • Бытовые мощностью до 15 кВт: используются для обеспечения электроэнергией частных домовладений и ферм.
  • Коммерческие мощностью до 180 кВт: питают электроэнергией небольшие предприятия.
  • Промышленные мощностью свыше 180 кВт: генерируют электроэнергию на продажу, либо энергия передается на производство.

Классификация по конструкции

  • Осевые турбины. У турбин такого типа поток воды движется вдоль оси, попадая на лопасти.
  • Радиально-осевые турбины. В рабочем колесе турбин данного типа поток сначала движется радиально (от периферии к центру), а затем в осевом направлении (на выход).
  • Ковшовые турбины. В этом типе турбин вода подаётся через сопла по касательной к окружности, проходящей через середину ковша. При этом она, проходя через сопло, формирует струю, летящую с большой скоростью и ударяющую о лопатку турбины, после чего колесо проворачивается, совершая работу. После отклонения одной лопатки под струю подставляется другая. Данный тип конструкции очень распространен в микро-гидроэнергетике.
  • Поворотно-лопастные турбины. У данной турбины лопасти могут поворачиваться вокруг своей оси одновременно, за счёт чего регулируется её мощность.

Классификация по месту установки

  • Высоконапорные — более 60 м;
  • Средненапорные — от 25 м;
  • Низконапорные — от 3 до 25 м.

Данная классификация подразумевает, что электростанция работает на разных частотах вращения, и для ее механической стабилизации принимается ряд мер, т.к. скорость потока зависит от напора.

Преимущества и сфера использования маслостанции гидравлического типа

Если сравнивать гидравлическую маслостанцию со стандартным компрессором, то она выделяется такими преимуществами:

  • снижение расходов, которые уходят на перевозку оборудования, а также на монтаж, обслуживание и подключение маслостанции;
  • компактные размеры облегчают транспортировку и эксплуатацию устройства;
  • низкий уровень потребления топлива;
  • высокая производительность и эффективность применения устройства;
  • маслостанция обладает более низкой выработкой шума, чем компрессор;
  • устройство характеризуется широкой сферой использования, возможно подключение маслостанции к агрегатам и оборудованию различной мощности и назначения;
  • простота и легкость работы на оборудовании не требует найма и обучения специалистов.

Сфера использования гидравлических маслостанций в основном направлена на обеспечение работоспособности гидравлических приборов и инструментов. При помощи гидравлической маслостанции возможен запуск практически любого механизма. Поэтому они имеют довольно широкую область применения.

Гидравлическая маслостанция способна работать:

  • со статическим гидравлическим инструментом;
  • с электромонтажным оборудованием;
  • с динамическим инструментом гидравлического типа;
  • с оборудованием строительного или железнодорожного назначения;
  • со шламовыми помпами;
  • с буровым оборудованием;
  • с термопластавтоматами;
  • с прессами;
  • с системами, которые занимаются подъемом и перемещением больших и габаритных конструктивных объектов;
  • с испытательными стендами;
  • с технологическим оборудованием.

Гидравлические маслостанции используются для перекачивания и очищения масла. Они способны подавать масло в отдельные части машинного оборудования, производить смазку и охлаждение его элементов. При помощи гидравлической маслостанции производится испытание гидравлических цилиндров, машин, аппаратуры и трубопроводных систем.

Основные сферы применения гидравлических маслостанций:

  • промышленная;
  • металлургическая;
  • строительная;
  • энергетическая;
  • сельскохозяйственная;
  • транспортная.

Условия для установки гидроэлектростанции

Несмотря на заманчивую дешевизну энергии, вырабатываемую гидрогенератором, важно учесть особенности водного источника, ресурсы которого вы планируете задействовать для собственных нужд. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали

Несколько «за» и «против»

Основные плюсы индивидуальной гидроэлектростанции очевидны: недорогое оборудование, которое вырабатывает дешевое электричество, да еще и природе не вредит (в отличие от плотин, перекрывающих ток реки). Хотя абсолютно безопасной систему назвать нельзя – все-таки вращающиеся элементы турбин могут нанести травмы жителям подводного мира и даже людям.

Чтобы предупредить несчастные случаи, гидростанцию нужно оградить, а если система полностью скрыта водой – установить на берегу предупреждающий знак

Преимущества мини-ГЭС:

  1. В отличие от других «бесплатных» энергоисточников (солнечных батарей, ветрогенераторов), гидросистемы могут работать вне зависимости от времени суток и погоды. Единственное, что может им помешать – замерзание водоема.
  2. Для установки гидрогенератора необязательно наличие большой реки – те же водяные колеса с успехом можно использовать даже в мелких (но быстрых!) ручьях.
  3. Установки не выделяют вредных веществ, не загрязняют воду и работают практически бесшумно.
  4. Для монтажа мини-ГЭС мощностью до 100 кВт не нужно оформлять разрешительную документацию (хотя все зависит от местных властей и типа установки).
  5. Избыток электричества можно продавать в соседние дома.

Что касается недостатков – серьезной помехой для продуктивной эксплуатации оборудования может стать недостаточная сила течения. В этом случае придется возводить вспомогательные сооружения, что сопряжено с дополнительными затратами.

Измерение силы водного потока

Первое, что нужно сделать, чтобы задуматься о виде и способе монтажа станции – измерить скорость водного потока на облюбованном источнике. Самый простой способ – опустить на стремнину любой легкий предмет (например, теннисный мячик, кусок пенопласта или рыбацкий поплавок) и засечь секундомером время, за которое он проплывет расстояние до какого-нибудь ориентира. Стандартная дистанция для «заплыва» — 10 метров.

Если водоем находится далековато от дома, можно построить отводной канал или трубопровод, и заодно и позаботиться о перепадах высоты

Теперь нужно пройденное расстояние в метрах разделить на количество секунд – это и будет скорость течения. Но если полученное значение будет меньше 1 м/сек, потребуется возвести искусственные сооружения, чтобы ускорить поток перепадами высот. Это реально осуществить с помощью разборной плотины или неширокой сливной трубы. Но без хорошего течения от идеи с гидростанцией придется отказаться.

Выводы и полезное видео по теме

Пример работающей гидроустановки с самодельным генератором на базе трехфазного двигателя:

Мини-ГЭС, сконструированная по принципу водяного колеса:

Станция на основе велосипедного колеса – интересный вариант решения проблемы с энергообеспечением на отдыхе вдали от цивилизации:

Как видите, построить водяную миниэлектростанцию своими руками не так уж и сложно. Но так как большинство расчетов и параметров для ее комплектующих определяется «на глазок», следует быть готовым к возможным поломкам и сопутствующим затратам.

Если вы чувствуете нехватку знаний и опыта в данной сфере, стоит довериться специалистам, которые выполнят все необходимые расчеты, посоветуют оптимальное для вашего случая оборудование и качественно произведут его установку.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Мини-гидроэлектростанция для частного дома своими руками

Микро — ГЭС на ручье

При проживании в сельской местности или имея дачный участок, вблизи с которым протекает ручей, можно решить вопрос с электроснабжением этих объектов, путем монтажа микро – ГЭС, на таком водном объекте.
Для электроснабжения подобного объекта, уже будет недостаточно автомобильного генератора, потому как установленная мощность, даже дачного домика значительно больше, чем подобное устройство может произвести.
Наиболее верное решение – это приобрести комплект микро – ГЭС мощностью до 10,0 кВт, и выполнить монтаж самостоятельно. Это позволит снизить затраты, а сам процесс монтажа, способен выполнить даже человек с минимальными познаниями в механике и электротехнике.

В комплект подобного оборудования, как правило, входят следующие элементы:

  • Гидротурбина.
  • Мультипликатор, для увеличения оборотов вала генератора по отношению к обротам турбины.
  • Устройство, обеспечивающее саморазгон турбины.
  • Комплект трубопроводов.
  • Генератор.
  • Система управления и автоматики.

В зависимости от расхода воды, который обеспечивает ручей, выбирается тип турбины, это как правило пропеллерная или диагональная конструкция.
В соответствии с инструкциями производителя осуществляется монтаж оборудования и подключение потребителей.

Как оценить потенциальную мощность мини ГЭС

До строительства мини гидроэлектростанции своими руками нужно определить мощность, на которую можно рассчитывать. Существует справочное соотношение между скоростью потока воды и мощностью, которая может сниматься с вала в кВт при диаметре винта 1 м.

Скорость потока определяется замером времени, за которое щепка, брошенная в воду, пройдет определенное расстояние. Сделав несложные расчеты, получим скорость потока в метрах в секунду. Если в данном случае скорость менее 1 м/сек, то строительство ГЭС будет экономически нецелесообразно.

При скорости потока 2,5 м/с мощность составит 0,86 кВт, при 3 м/с – 1,24 кВт, при 4 м/с – 2,2 кВт. Соотношение описывается зависимостью: мощность ГЭС пропорциональна кубу скорости потока воды. Если скорость потока на участке предполагаемого строительства мала, ее можно попытаться увеличить устройством перепада высот потока или установкой сливной трубы с изменяемым диаметром на выходе из водоема. Чем меньше будет диаметр трубы на выходе, тем больше получится скорость потока.

Варианты миниГЭС

Как же тогда быть? Как использовать течение реки без масштабных вложений? Тогда нам нужен обычный проточный аппарат. В настоящее время разработано четыре типа компактных гидроэлектростанций, не требующих перекрывания рек.

Пропеллер

У Карлосона мини-пропеллер был на спине, и он прекрасно справлялся со своими обязанностями. Поправит толстячок своими небольшими руками свой костюмчик, и летит на крышу. Пропеллер – как разновидность гидроэлектростанции — тоже хорошо работает и представляет собой вертикальный ротор, с лопастями в два сантиметра примерно. Если увеличить ширину лопастей, то сопротивление возрастет, и нужная скорость вращения не будет достигнута.

Ротор помещают под воду. Пропеллер рассчитан на скорость воды в реке до 2 метра/секунду. Гидроэлектростанция на основе пропеллера – одна из доступнейших разновидностей альтернативной гидроэнергетики в условиях личного домохозяйства. Однако, нужно помнить, что своими пусть и небольшими «руками – лопастями» пропеллер может нанести вред животному миру реки.

Дардье — ротор

Этот ротор также помещается под воду, но на сей раз используется сила разности давлений на различных его лопастях. Рельеф ротора Дардье сложен, вода его обтекает по-особому, за счет этого и происходит его вращение. Жорж Дардье — французский изобретатель, он и изобрел этот аппарат. Изготовить ротор Дардье сложнее, чем пропеллер, но зато он выдает довольно высокую мощность.

Гирлянда

Небольшая гидроэлектростанция с гирляндой – это не новогодняя шутка, хотя скоро Новый Год. Гирлянда в нашем случае — длинный трос, с нанизанными на него роторами. Вся конструкция опускается в поток воды полностью, и роторы начинают крутиться. При этом они же вращают сам трос, который с одного конца закреплен в подшипнике, а с другого подсоединен к генератору. Вот вам и электричество.
Но есть и минус: гирлянда перекрывает всю реку, с одного ее берега до другого, а значит, может покалечить ребенка, к примеру, если тот полезет руками в воду в поисках красивого камешка. Гирляндная гидроэлектростанция весьма опасна! Место ее размещения желательно как то обозначить, огородить.

Водяное колесо

Здесь мы говорим о мини — варианте электростанции, использующей энергию проточной воды. Именно такое колесо и установил Николай Петрович из Алтая в начале нашего повествования. Колесо не утопают под воду полностью, оно возвышается над ней, а лопасти погружены частично, до половины. Сооружение ставится поперёк течения и за счет энергии потока колесо вращается, оно соединено с мини – генератором и… Вот вам и электричество! Сделать такое водное колесо своими руками не столь сложно.

В целом у данного типа гидроэлектростанций небольшого размера для бытовых нужд имеется хорошее будущее. Небольшие габариты и относительная легкость развертывания позволят использовать их почти везде, где есть река и достаточный по силе водный поток. Эти аппараты способны давать чуть ли не бесплатное электричество для конечного потребителя. Однако, пока массового производства таких гидроэлектростанций в РФ не налажено, хотя интерес к ним все возрастает и возрастает.

М. Берсенев

Сорокалетний житель одного из районов северного Таджикистана изобрел Мини-ГЭС. Теперь 20 дворов получают электричество бесплатно:

https://youtube.com/watch?v=uChNzJ2d3Jo

Крупнейшие ГЭС России

Подведя итоги рассмотрим на примере пару из крупнейших гидроэлектростанций в России.

1. Красноярская ГЭС — вторая по мощности ГЭС в России.  Расположена на реке Енисее в 2380 км от его устья.

  • На Красноярской ГЭС установленная мощность — 6000 МВт. Ежегодно вырабатывается в среднем — 20 400 млн кВт·ч.
  • Размеры плотины. Длина — 1072,5 м, максимальной высотой — 128 м и шириной по основанию — 95,3 м. Также плотина делится на несколько частей на левобережную глухую плотину длиной 187,5 м, водосливную плотину длиной 225 м, глухую русловую — 60 м, станционную — 360 м и правобережную глухую — 240 м.
  • Здание ГЭС приплотинного типа, длина здания — 428,5 м, ширина 31 м.

2. Братская ГЭС — гидроэлектростанция на реке Ангаре в городе Братске Иркутской области. Является третьей по мощности и первой по среднегодовой выработке гидроэлектростанцией России.

  • На Братской ГЭС установленная мощность равняется 4500 МВт. Каждый год в среднем она вырабатывает 22 600 млн кВт·ч энергии.
  • Размеры плотины. Общая длина 1430 м и максимальная высотой 125 м. Плотина делится на три участка: русловой, длиной 924 м, левобережный глухой, длина 286 м и правобережный глухой длина 220 м.

В заключение можно сказать, что гидроэлектростанции являются менее воздействующими на окружающую среду, нежели други види электростанций.

Как сделать мини ГЭС в домашних условиях

Принцип работы небольшой самодельной ГЭС можно понять на примере велосипеда с фарой и динамо-машиной (генератором).

  1. Из кровельного железа делаем три лопасти длиной, равной радиусу велосипедного колеса (расстоянию от центральной втулки до обода колеса) и шириной 3-4 см.
  2. Устанавливаем лопасти между спицами колеса, загнув для крепления край лопасти вокруг спиц. Лопасти должны быть выставлены равномерно с сохранением одинаковых углов между ними.
  3. Погружаем колесо с лопастями в быструю реку на глубину от трети до половины диаметра колеса. Вырабатываемой электроэнергии будет достаточно, например, для освещения палатки.

Чертеж одного из вариантов строительства мини ГЭС

Примером может служить небольшая ГЭС для фермерского хозяйства мощностью 3-5 кВт из подручных материалов:

  1. Ротор можно сделать из старого металлического кабельного барабана диаметром 2,2 м. При помощи болгарки и сварки под углом 45 градусов к радиусу нужно вварить 18 лопастей. Вращается ротор на подшипниках. Опора – труба металлическая или уголок.
  2. На роторе нужно установить цепной редуктор с передаточным числом (коэффициентом передачи) 4. Далее вращение будет передаваться через карданный вал ВАЗ 2101. Использование кардана уменьшит вибрацию, а также соосность привода и генератора при использовании вала будет некритичной.
  3. Понадобятся повышающий редуктор (коэффициент – 40) и трехфазный генератор. Скорость вращения генератора около 3000 об/мин. Общий коэффициент редукции двух редукторов составит 40 х 4 = 160. Генератор следует закрыть кожухом для защиты от влаги и безопасности. Расчетное вращение водяного колеса должно составить около 20 оборотов в минуту.
  4. Под генератор можно приспособить асинхронный двигатель, а блок управления взять от любого небольшого станка. Понадобится кабель ВВГ НГ 2х4 длиной от ротора до фермерских построек.

Электронезависимость — самодельные мини ГЭС


Кто из вас, уважаемые читатели не мечтал о халяве? Чтобы в доме было электричество, им можно было пользоваться, а квитанции не приходили. Для этого некоторые наши товарищи, идут в ногу со временем, применяют солнечные панели и ветрогенераторы. Но вот беда, то пасмурная погода, то полный штиль. И тем неимение, все эти прибамбасы устанавливаются и используются. Особенно это популярно в тех местах, где отродясь не было электричества: — охотничий домик или пасека.

Кроме, выше перечисленных вариантов, есть еще, один ГЭС. Реки, речушки, ручьи, запруды, в общем все, что несет энергию и можно преобразовать в электричество. Вырабатываемый ток, в отличии от солнца и ветра, стабильный и круглосуточный. Конструкции могут быть самые разные, вода давит на лопасти, они раскручивают генераторы, у вас идет зарядка аккумуляторов. Если давление воды приличное, снимается сразу 380В.

Популярные сейчас мини электростанции, способные полностью, или частично обеспечить энергией небольшие фермы, места отдыха и рыбалки, или частные подворья. Изготавливать самодельные генераторы можно, но в сравнении с промышленными, они проигрывают. А еще можно применить электродвигатель как генератор. Первый вариант, рассмотрения, это мобильная ГЭС которую можно использовать на запрудах. Это когда ручей перегородили и возможно зарыбили. Лучше места не придумать. Платина подняла воду на насколько метров и создала перепад.


Автор для такого варианта взял сантехнические трубы 110 диаметра ,два поворота, заглушку и тройник. В качестве генератора было взято колесо от электро скутера. Его можно заменить другим электромотором, генератором от мотоцикла, короче чем угодно, что валяется под ногами. Чтобы энергию воды передать на генератор, из старого сгоревшего пылесоса, изъял лопасть и установил на вал.

Для запуска ГЭС, надо просто заполнить выходной стояк водой. Ассистент в этот момент выполняет, роль запорного клапана.


Как только вода заполнила трубу, ее быстро закрывают заглушкой, а ассистент открывает сброс. Вода, под своим весом устремляясь вниз, засасывает воду с основного бассейна. Созданное течение раскручивает генератор, который выдает электрический ток. Замеры показали, напряжение 55В, сила тока 10А. Примерно 500Вт в час, за сутки 12000Вт.

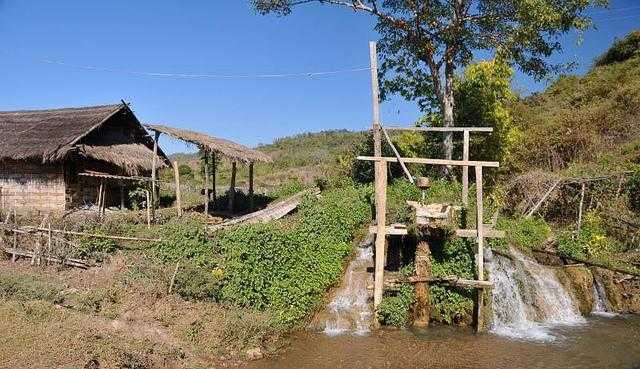

Другой автор реализовал свой проект при помощи ручья. Он собрал мини ГЭС роторного типа. Это когда вода через форсунку под давлением подается на лопасти ротора с двух, или трех сторон. Он взялся за этот проект потому, что перепад высоты составил более 10м. Главное было найти на этом маленьком ручейке место естественного сужения. Здесь автор немного углубился и на дно положил трубу на 200, привалив ее камнями, получилась небольшая запруда. Перед входом в трубу установил металлическую решетку. Труба проходит по дну ручья, а чтобы набрать перепад в десять метров, длинна ее, составляет 220м.


Автор два года присматривался к этому ручью и когда приступил к проекту, знал, что он не замерзает зимой. Вода пройдя расстояние от начала до турбины за счет трения и поворотам потеряла одну пятую части своей мощности.


Сборка роторного генератора происходила так. На вал одевается диск на котором закреплены специальные чашки. Генератор выдает 49В 15А.


А вот еще один автор, который из мусора собрал роторную ГЭС, из сгоревшего вентилятора. Разобрав изделие, мастер нашел сгоревшие обмотки и удалил их. Из металлического листа вырезал полосу и сделал кольцо по имеющемуся корпусу. Внутрь кольца вставил якорь и разметил полюса, согласно которых, вклеил магниты. Вот и все, генератор готов. Осталось собрать и проверить на сколько он хорош. Испытания рукой показали генерацию тока, вот только про силу тока автор промолчал. Из того же металла, что сделал кольцо автор изготовил лопасти турбины, вырезал полоски, загнул и приварил к диску металла. Затем диск приварил к вращающейся части бывшего вентилятора и покрасил. Осталось дело за станиной, на ней будут укреплены форсунки для подачи воды.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Принцип действия

Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии.
Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины.
Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно.
Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.

Источником энергии могут служить:

  • реки различных размеров и интенсивности течения и ручьи,
  • перепады высот на водосбросах водоемов различного назначения;
  • технологические водотоки;
  • перепады высот на трубопроводах различного назначения.

В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:

  1. Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
  2. Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
  3. С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
  4. С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.

Преимущества использования микро — ГЭС:

  • Отсутствует необходимость в изменении естественного ландшафта местности;
  • На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
  • Не зависимость от воздействия природных явлений;
  • Возможность использования в круглогодичном цикле работы;
  • Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.

Составные части Мини ГЭС

  • Гидротурбина с лопатками, соединённая валом с генератором
  • Генератор. Предназначен для выработки переменного тока. Присоединяется к валу турбины. Параметры генерируемого тока быть относительно нестабильны, однако ничего похожего на скачки мощности при ветряной генерации не происходит;
  • Блок управления гидротурбиной обеспечивает пуск и останов гидроагрегата, автоматическую синхронизацию генератора при подключении к энергосистеме, контроль режимов работы гидроагрегата, аварийную остановку.
  • Блок балластной нагрузки, предназначенный для рассеивания неиспользуемой потребителем на данный момент мощность, позволяет избежать выхода из строя электрогенератора и системы контроля и управления.
  • Контроллер заряда/ стабилизатор: предназначен для управления зарядом аккумуляторных батарей, контроля поворота лопастей и преобразования напряжения.
  • Банк АКБ: накопительная ёмкость, от размера которой зависит продолжительность функционирования в автономном режиме питаемого ею объекта.
  • Инвертор, во многих гидрогенерирующих системах применяются инверторные системы. При наличии банка АКБ и контроллера заряда, гидросистемы мало чем отличаются от других систем, применяющих ВИЭ.

Условия для установки гидроэлектростанции

Несмотря на заманчивую дешевизну энергии, вырабатываемую гидрогенератором, важно учесть особенности водного источника, ресурсы которого вы планируете задействовать для собственных нужд. Ведь далеко не каждый водоток подойдет для эксплуатации мини-ГЭС, тем более круглогодичной, поэтому не помешает иметь в резерве возможность подключения к централизованной магистрали

Несколько «за» и «против»

Основные плюсы индивидуальной гидроэлектростанции очевидны: недорогое оборудование, которое вырабатывает дешевое электричество, да еще и природе не вредит (в отличие от плотин, перекрывающих ток реки). Хотя абсолютно безопасной систему назвать нельзя – все-таки вращающиеся элементы турбин могут нанести травмы жителям подводного мира и даже людям.

Чтобы предупредить несчастные случаи, гидростанцию нужно оградить, а если система полностью скрыта водой – установить на берегу предупреждающий знак

Преимущества мини-ГЭС:

  1. В отличие от других «бесплатных» энергоисточников (солнечных батарей, ветрогенераторов), гидросистемы могут работать вне зависимости от времени суток и погоды. Единственное, что может им помешать – замерзание водоема.
  2. Для установки гидрогенератора необязательно наличие большой реки – те же водяные колеса с успехом можно использовать даже в мелких (но быстрых!) ручьях.
  3. Установки не выделяют вредных веществ, не загрязняют воду и работают практически бесшумно.
  4. Для монтажа мини-ГЭС мощностью до 100 кВт не нужно оформлять разрешительную документацию (хотя все зависит от местных властей и типа установки).
  5. Избыток электричества можно продавать в соседние дома.

Что касается недостатков – серьезной помехой для продуктивной эксплуатации оборудования может стать недостаточная сила течения. В этом случае придется возводить вспомогательные сооружения, что сопряжено с дополнительными затратами.

Измерение силы водного потока

Первое, что нужно сделать, чтобы задуматься о виде и способе монтажа станции – измерить скорость водного потока на облюбованном источнике. Самый простой способ – опустить на стремнину любой легкий предмет (например, теннисный мячик, кусок пенопласта или рыбацкий поплавок) и засечь секундомером время, за которое он проплывет расстояние до какого-нибудь ориентира. Стандартная дистанция для «заплыва» — 10 метров.

Если водоем находится далековато от дома, можно построить отводной канал или трубопровод, и заодно и позаботиться о перепадах высоты

Теперь нужно пройденное расстояние в метрах разделить на количество секунд – это и будет скорость течения. Но если полученное значение будет меньше 1 м/сек, потребуется возвести искусственные сооружения, чтобы ускорить поток перепадами высот. Это реально осуществить с помощью разборной плотины или неширокой сливной трубы. Но без хорошего течения от идеи с гидростанцией придется отказаться.

Обзор продукции

Производители выпускают мини гидростанции бытового использования для генерирования тока постоянной и переменной частоты в трехфазном и однофазном исполнении. Для выработки электричества необходим небольшой напор воды — до 12 л/сек. Как правило, данные гидроустановки применяются в местах с протеканием небольших рек или в местности с природным/искусственным водопадом, а также с построенной плотиной.

Мини генератор Ct-02 (Китай)

  • Мощность — 5 кВт;
  • Вырабатываемый ток — 50 Гц;
  • Скорость вращения — 30-3000 об/мин;
  • Ток — переменный.

Продукцию можно приобрести под заказ, обозначив необходимые параметры. Начальная цена — 30 000 рублей.

Мини генератор для дома xj13 (Китай)

  • Мощность — 8,5 кВт;
  • Вырабатываемый ток — 50 Гц;
  • Скорость вращения — 145-1920 об/мин;
  • Ток — переменный.

Данная модель горизонтальной установки имеет свои преимущества, малый вес и небольшие объемы. Аппарат можно легко установить в приусадебном участке. Цена — от 16 000 рублей.

Гидрогенератор LPWG

Гидрогенератор LPWG

  • Мощность — 5 кВт;
  • Вырабатываемый ток — 50 Гц;
  • Скорость вращения — 500 об/мин;
  • Ток — переменный.

Данная гидросистема с горизонтальной подачей воды обеспечит током приусадебное хозяйство либо загородный дом. Покупка водяного генератора электрического тока обойдется в 49 596 рублей.

Как сделать гидроэлектростанцию самостоятельно

Создание водяного электрогенератора своими руками — процесс увлекательный. Можно сконструировать на основе обычного велосипедного генератора. Во-первых, следует определить скорость течения водного потока с помощью секундомера. Если скорость будет недостаточная, придется создать перепад высот, например, установив сливную трубу.

Смотрим видео, делаем поэтапно своими руками:

Вам нужно вырезать из алюминиевого листа несколько лопастей шириной 2-4 см. Длина лопастей должна совпадать с диаметром велосипедного колеса (от обода до втулки). Затем лопасти устанавливаются между спицами и фиксируются при помощи плоскогубцев. Колесо погружается в воду на треть. Очень неплохой вариант выработки электроэнергии в походе для освещения палатки и зарядки телефонов.

Выбираем электрогенератор

Мощность

  • Для постоянного обеспечения энергией частного загородного дома вполне хватит мощности 20-30 кВт.
  • Чтобы точно определить требуемую мощность, нужно сложить показатели потребляемой мощности всех бытовых приборов и добавить лампы освещения.
  • Следует учитывать, что к общей сумме мощности нужно добавить еще процентов 20 сверху с учетом пусковых токов.
  • Если вы работаете с электроприборами строительного назначения, величина требуемой мощности должна быть в три раза больше (до 100 кВт).

Цены и производители

Рынок товаров обеспечивается разными поставщиками и компаниями-производителями. Ценовой фактор формируется в зависимости от раскрученности бренда. В последнее время хорошо себя зарекомендовали китайские производители. Благоприятное сочетание качества и цены заслуживает внимания.

Гарантия

Гарантийное обслуживание имеет значение. Выбирайте приборы с установленным сроком обслуживания.

Итог

В условиях тотального повышения цен на энергоносители и импортное оборудование стоит задуматься о самостоятельном изготовлении мини-ГЭС для обеспечения хозяйства бесперебойным источником питания. Соорудить собственную гидроэлектростанцию из подручных средств — вполне достижимо. При этом следует учесть необходимый напор водного потока либо увеличить его за счет падения, применить элементарные знания из уроков физики и деловую смекалку.

Разновидности мини-ГЭС

Стоит понимать, что мини-гидроэлектростанции позволяют получать не более трех тысяч киловатт. Это максимальная мощность подобного сооружения. Точное значение будет зависеть от типа ГЭС и конструкции используемого оборудования.

В зависимости от вида водяного потока выделяют следующие типы станций:

  • Русловые, характерные для равнин. Они устанавливаются на реках с несильным потоком.
  • Стационарные используют энергию водных рек с быстрым потоком воды.
  • ГЭС, устанавливающиеся в местах перепада водного потока. Встречаются чаще всего в промышленных организациях.
  • Мобильные, которые строятся с применением армированного рукава.

Для строительства ГЭС достаточно даже небольшого ручья, протекающего по участку. Владельцы домов с центральным водоснабжением не должны отчаиваться.

Одной из американских компаний разработана станция, которую можно встраивать в водоснабжающую систему дома. В водопровод встраивается турбина маленьких размеров, которая приходит в движение за счет потока воды, двигающегося самотеком. Это снижает скорость потока воды, но снижает себестоимость электроэнергии. К тому же данная установка полностью безопасна.

Устраиваются даже мини-гидроэлектростанции в канализационной трубе. Но их строительство требует создания определенных условий. Вода по трубе должна стекать естественным образом за счет уклона. Второе требование – диаметр трубы должен быть подходящим для устройства оборудования. А это невозможно сделать в отдельно стоящем доме.

Плюсы и минусы

Использования микро – ГЭС, позволяет получить положительный эффект от их использования в экономической и социальной сферах и экологической безопасности территорий, где строятся подобные сооружения.
Производство электрической энергии позволяет обеспечить энергетическую независимость и безопасность территории, отдельного предприятия или объекта недвижимости. При строительстве не требуется сооружение больших гидротехнических сооружений, и как следствие, снижение стоимости строительно-монтажных работ.
Важным достоинством малой гидроэнергетики является экологическая безопасность подобных установок. На флору и фауну не оказывается каких-либо вредных воздействий, качество воды остается неизменным.

Суммируя плюсы использования микро – ГЭС, к их положительным свойствам можно отнести следующие:

  • Экологичность и безопасность установок;
  • Энергия воды – это возобновляемый и неисчерпаемый источник энергии;
  • Способность установок работать в автономном режиме;
  • Вырабатываемая электрическая энергия обладает низкой себестоимостью;
  • Продолжительные сроки эксплуатации;
  • Техническая надежность установок.

У любого технического объекта, на ряду с положительными свойствами, всегда есть и отрицательные. Для сложных технических сооружений, которыми являются микро – ГЭС, возможно наличие нештатных ситуаций, в результате которых, производство электрической энергии может быть прекращено, в связи с чем, потребители будут обесточены.
Сезонность работы станций, также является недостатком подобных установок. Это определяет регионы использования или необходимость устройства специальных устройств и конструкций.

Объединяя минусы использования микро – ГЭС, к их отрицательным свойствам можно отности:

  • Васокая стоимость оборудования и выполнения строительно-монтажных работ;
  • Выведение из общего пользования значительных площадей (затопление, при строительстве плотин и водохранилищ);
  • Ограниченность использования, обусловленная возможностью монтажа установок и климатом региона установки оборудования;
  • Наличие потенциальной опасности для живых организмов, обитающих в водоемах.

Использование малых гидроэлектростанций является одним из направлений развития возобновляемых источников энергии и уже сегодня конкурирует с традиционными источниками получения электрической энергии, являясь эффективным направлением развития альтернативной энергетики.

Особенности возведения и эксплуатации

Выбор определенной модификации ГЭС определяется особенностями местности и расчетной эффективностью речного потока. Общая схема всех видов в обязательном порядке включает сорозаборные решетки на входных отверстиях, центр управления и контроля, площадку для обслуживания электрооборудования и трансформаторы, преобразующие вырабатываемое электричество в 220 V или другой необходимый стандарт напряжения.

Для сооружения генератора ГЭС используют распространенные унифицированные элементы. Все оборудование износостойкое, обладает большим сроком эксплуатации и минимальными требованиями к обслуживанию. Но в целом устройство каждой станции уникально. Конструкцию, привязанную к конкретному географическому району, нельзя повторить, как нельзя найти и две идентичные по условиям бассейна реки.

Разобравшись, как работает гидроэлектростанция, можно сформулировать ее преимущества относительно ТЭС и АЭС:

  • вода — возобновляемый и чистый источник энергии;
  • высокий КПД;
  • отсутствие расходов на топливо;
  • снижение затрат на обслуживание и персонал;
  • низкий уровень риска аварий.

Причина, по которой выработка электроэнергии ГЭС составляет лишь около 20% от мирового производства электричества, заключается в необратимом влиянии на экосистему по всему руслу реки и ирригацию прилегающих территорий. Размеры всего гидроузла, включая водохранилище, достигают сотен тысяч га. До сих пор не существует надежных методов комплексной оценки масштабов такого влияния.

Рекомендации по выбору гидравлической маслостанции

Чтобы гидравлическую маслостанцию купить, следует обратиться в специализированные компании или напрямую к производителям.

Цена на маслостанцию зависит от таких факторов:

  • тип первичного двигателя;
  • давление;
  • мощность;
  • тип распределителя;
  • возможность перемещения;
  • производитель.

При выборе маслостанции обратите внимание на рабочее давление привода, рабочий объем поршневого участка, скорость и величину рабочего хода, тип привода и настройки гидромаслостанции. К основным характеристикам относятся:

К основным характеристикам относятся:

  • значение производительности или номинальной мощности;
  • размер бака для топлива и значение давления рабочей жидкости.

Определение типа маслостанции в соответствии со способом управления напрямую зависит от технических особенностей предприятия или непосредственных функций маслостанции.

Учтите, что величина полезного объема топливного бака должна быть на четверть больше суммарного рабочего объема гидравлического оборудования, которое будет применяться в совокупности с маслостанцией. При этом, еще одной функцией маслобака является смазка и охлаждение, поэтому если он не будет больше требуемого объема, эти функции не будут выполняться.

Чтобы иметь возможность одновременной работы нескольких инструментов, следует приобрести многоходовый кран, порт или многопортовый насос.

При выборе маслостанции гидравлического типа обратите внимание на ее технические особенности и предварительно ознакомьтесь с инструкцией по эксплуатации, чтобы определить рекомендуемую подачу рабочей жидкости и сопоставить ее с инструментом. Если подача будет меньше, то возможен риск медленной работы оборудования, в случае большей подачи — оборудование выйдет из строя

Выводы

Суммарные расходы на изготовление составят около 10-15 тысяч рублей. Основная статья расходов – заработная плата сварщику и рабочему, помогающим сделать и собрать конструкцию.

Главными преимуществами такого оборудования являются низкая стоимость электроэнергии, экологическая безопасность, неисчерпаемость источника энергии и простота конструкции.

Регулярный рост цен на электроэнергию заставляет многих задумываться над вопросом альтернативных источников получения электричества. Одно из лучших решений в данном случае – гидроэлектростанция. Поиски решения данного вопроса касаются не только масштабов страны. Все чаще можно увидеть мини-гидроэлектростанции для дома (дачи). Затраты в таком случае будут только на строительство и техническое обслуживание. Минус подобного сооружения в том, что его возведение возможно только в определенных условиях. Необходимо наличие водяного потока. К тому же возведение данной конструкции у себя во дворе требует разрешения местных органов власти.

Выводы и полезное видео по теме

Пример работающей гидроустановки с самодельным генератором на базе трехфазного двигателя:

Мини-ГЭС, сконструированная по принципу водяного колеса:

Станция на основе велосипедного колеса – интересный вариант решения проблемы с энергообеспечением на отдыхе вдали от цивилизации:

Как видите, построить водяную миниэлектростанцию своими руками не так уж и сложно. Но так как большинство расчетов и параметров для ее комплектующих определяется «на глазок», следует быть готовым к возможным поломкам и сопутствующим затратам.

Если вы чувствуете нехватку знаний и опыта в данной сфере, стоит довериться специалистам, которые выполнят все необходимые расчеты, посоветуют оптимальное для вашего случая оборудование и качественно произведут его установку.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
