Как собрать и подключить насосную станцию для частного дома своими руками: схема и порядок выполнения работ

Настройка реле

Для осуществления данной процедуры понадобятся гаечные ключи и набор отверток. Процесс настройки включает в себя несколько этапов:

1. Фиксируется показатель манометра.
2. Посредством отвертки прибор освобождается от защитной крышки, которая обычно имеет черный цвет.
3. Под крышкой находятся две пружины для регулировки, оснащенные необходимыми для этого процесса гайками. Верхний из этих элементов имеет крупный размер и отвечает за нижний показатель давления. Нижняя маленькая гайка задает разницу между показателями. Как правило, возле них обозначена маркировка, подобная букве «Р» и изображены стрелочки с такими знаками как «плюс» и «минус». Для того чтобы сила сжатия стала больше, необходимо производить вращение гайки в направлении знака «плюс» (по часовой стрелке), для снижения этого показателя гайка крутится в обратную сторону. После выполнения одного ее оборота в нужном направлении потребуется включение оборудования и его запуск в работу.
4. После остановки системы вновь проверяются показатели манометра, если его значение отклоняется от нормы, то гайка вращается заново и агрегат включается столько раз, сколько понадобится для достижения в накопителе требуемой величины давления.
5. Заключительный этап предусматривает настройку того момента, в который должно происходить выключение насосной станции. Для этой цели необходимо воспользоваться малой пружиной и действовать так же, как и в случае включения аппарата, только в противоположном направлении. Во избежание прекращения работы реле запрещается в процессе регулировки производить закручивание гаек до упора.

Из этого следует, что разницу между двумя видами давления (верхним и нижним) можно без труда откорректировать в желаемых пределах. Увеличение интервала между срабатываниями подразумевает довольно нечастое подключение насосной станции, в результате которого в системе водоснабжения появятся существенные перепады давления.

Если диапазон срабатывания настроен на уменьшение, то давление в системе будет стабилизировано, но часто включающееся оборудование будет иметь гораздо меньший срок эксплуатации.

Для того чтобы выполнить настройки максимально точно, требуется произвести сверку выбранных параметров со значениями, указанными в техническом паспорте насосной системы, превышение которых не рекомендовано.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

1. Гидроаккумулятор

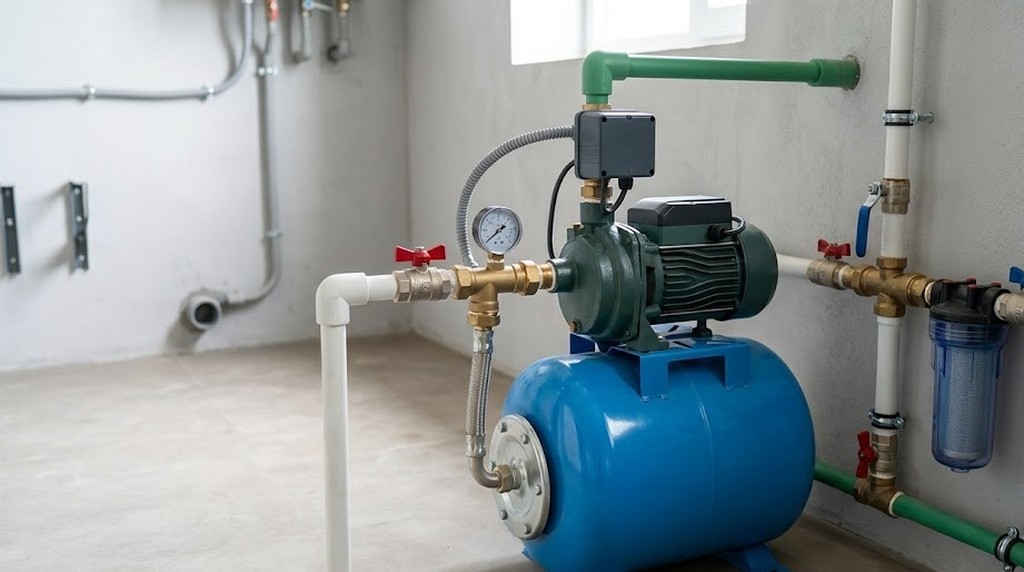

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

• насоса, который подает воду;
• гидроаккумулятора, где вода хранится под давлением;
• управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

1. Вода заполняет гидробак.
2. Давление поднимается до верхнего установленного предела.
3. Реле давления отключает насос, поступление воды прекращается.
4. Когда включают воду, она начинает убывать из ГА.
5. Происходит снижение давления до нижнего предела.
6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе

В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Пример комплектации насосной станции с насосом «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.

Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции

Их монтаж очень прост.
Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение воды.
Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса

Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос. который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.

Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров
