Обвязка котла отопления: схема правильной обвязки напольного котла своими руками при различных видах циркуляции и контурах отопления

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

Газ + Электро
Дрова + Электро
Сжижений газ + Электро
Соляровый + Электро
Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
Поддержание давления в системе на требуемом уровне (расширительный бак).
Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

Генератор тепла – котел.
Мембранный (расширительный) бак – экспансомат.
Регулятор давления.
Трубная магистраль.
Запорная арматура (краны, клапана).
Фильтр грубой очистки – «грязевик».
Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

2 Основные виды котлов

Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:

электрическое;
твердотопливное;
жидкотопливное;
газовое.

К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.

2 Основные виды котлов

электрическое;
твердотопливное;
жидкотопливное;
газовое.

Как составить и реализовать схему обвязки котла отопления в частном коттедже

При создании отопительной системы частного коттеджа или квартиры необходимо соблюсти определённые правила соединения между собой всех элементов, принимающих участие в обогреве помещений

Кроме подбора оптимальной мощности котла и радиаторов стоит обратить внимание на магистрали, по которым будет проходить теплоноситель, а точнее на их диаметр и последовательность соединений. Каждый, кто решил самостоятельно развести обогревающие контуры должен понимать, что система не всегда может состоять из труб одинакового диаметра, и этот показатель может значительно отличаться в разных частях схемы в зависимости от исполняемых функций

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
Давление. Допустимые пределы: 1 -2,5 кгс/см2.

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.
В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы.
За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок
в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром,
что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики
необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос,
что позволит избежать шума.

Преимущества открытой системы отопления

простое обслуживание системы;
отсутствие насоса обеспечивает бесшумную работу;
равномерный прогрев отапливаемого помещения;
быстрый пуск и остановка системы;
независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
высокая надёжность;
не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
возможность замерзания теплоносителя в расширительном баке;
медленный нагрев системы после включения;
необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
невозможность использования антифриза в качестве теплоносителя;
достаточна громоздка;
низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

простой монтаж;
нет необходимости постоянно контролировать уровень теплоносителя;
возможность применения антифриза, не боясь размораживания системы отопления;
путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
самостоятельное регулирование давления;
система экономичная и технологичная, имеет более длительный срок эксплуатации;
возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
при работе насоса требуется электричество;
для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
при нарушении герметичности стыков возможно попадание воздуха в систему;
размеры расширительных мембранных баков в закрытых помещениях большой площади;
бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

1 Расчет мощности

Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:

количество и размер окон и дверных проемов;
площадь дома;
теплопроводность материалов, которые применялись во время возведения стен;
расположение дома, то есть на какую сторону света направлен фасад;
средняя температура в вашем регионе;
наличие теплоизоляции стен.

Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

G — максимальный расход, м3/ч;
w — скорость воды через поперечное сечение стрелки, м/с.

Р — мощность котла, кВт;
w — cкорость воды через поперечное сечение стрелки, м/с;
Δt — градиент температур, °С.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

Манометр. Для контроля давления в системе.
Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
Основание для установки напольных агрегатов должно быть из негорючих материалов.
Помещения котельных оснащаются вентиляцией и освещением.
Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

Удаляют заглушки с патрубков.
Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
Устанавливают специальный фильтр на кране-отсекателе газа.
Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

Вход бойлера отопления;
выход бойлера отопления;
вход теплообменника ГВС;
выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

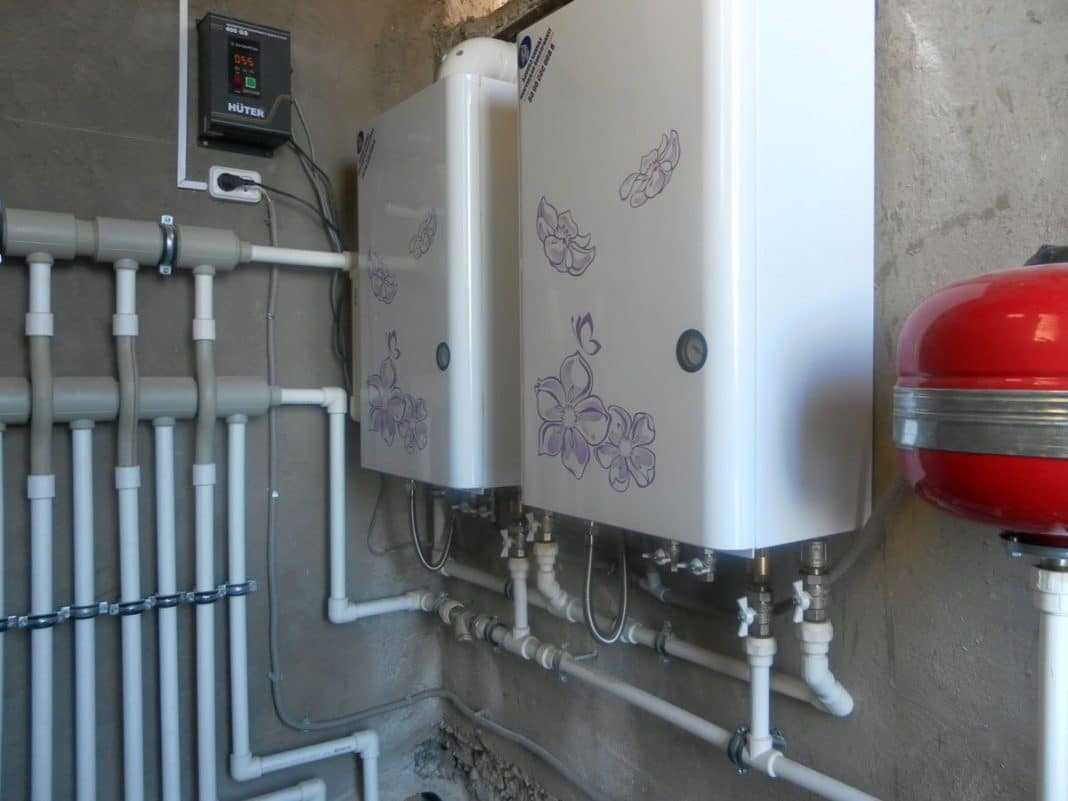

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

в экстремальные холода;
во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
в межсезонье (в одиночку).

Применяют разные схемы подключения:

параллельную;
последовательную;
каскадную.

Делаем обвязку системы открытого типа с естественной циркуляцией

Данная система представляет собой наименьшую сложность в установке. Дело в том, что здесь минимальное количество устройств, которые к ней будут подключаться. Мало того, она абсолютно независима от электропитания.

Внимание. Главным недостатком данного варианта является невозможность контроля теплоносителя на выходе

Чтобы установить такую конструкцию вам понадобится следовать таким правилам:

Котёл отопления устанавливается ниже радиаторов. Это помогает создать естественную циркуляцию. Минимальная разница по высоте между ними составляет полметра.
Все трубы монтируются под уклоном. Причём уклон должен быть сделан в том же направлении, куда движется теплоноситель.
Диаметр труб должен быть большим. Это позволит уменьшить показатель гидравлического сопротивления.
Расширительный бачок нужно установить в самом высоком месте. Довольно часто его устанавливают на крыше здания. Это позволяет добиться достаточного уровня давления в трубах.
Старайтесь не злоупотреблять запорной арматурой.
Большое количество регуляторов делает проходное сечение меньше. Поэтому не устанавливайте их слишком много.

Пользуясь этими несложными правилами, вы сможете сделать качественную обвязку вашего дома и обеспечить тепло в комнатах в любое время года. При этом вы максимально уменьшите зависимость от любых внешних факторов.

Как видите, существует множество способов, как сделать обвязку котла отопления. Вы можете выбирать ту, которая больше всего подходит для ваших целей

Особое внимание нужно уделит оборудованию и дополнительным элементам

Обсудить статью на форуме

Схема обвязки настенного котла

Место установки котла должно соответствовать следующим требованиям:

Требования прилагаемой технической документации на котел;
Требования газового проекта для газовых котлов.

Сопроводительная документация всегда четко отражает размеры расстояний до ограждающих конструкций. Решения о размещении электрических, твердотопливных и жидкотопливных теплогенераторов владелец может принимать самостоятельно, с соблюдением требований паспортов оборудования.

Газовые котлы настенного и напольного типа устанавливаются строго с соблюдением требований согласованного проекта. Жидкотопливные котлы при замене горелки и переводе на природный газ также требуют выполнения проекта – возможна смена точки размещения.

Настенные котлы имеют два патрубка с наружной резьбой диаметром ¾ дюйма (Ду20). Для обвязки котла с полным набором внутреннего оборудования применяют следующие изделия:

Кран шаровый ¾ со сгоном Американка – 2 шт.;
Фильтр сетчатый грубой очистки, внутренние резьбы ¾ — 1 шт.;
Муфта латунная Ду20 (3/4 дюйма);
Переходник выбранной трубной системы Ду20х3/4 НР (наружная резьба).

Шаровые краны устанавливаются сгонами в сторону патрубков котла. Это позволяет отключать и снимать котел для профилактики без освобождения системы от воды. Фильтр предназначен для защиты теплообменника от крупных фракций – окалины, песка и тому подобное.

К переходникам 20х3/4 присоединяются трубопроводы отопления – полипропиленовые, металлопластиковые, медные, из сшитого полиэтилена. Далее монтируется система отопления различных конфигураций:

Однотрубная;
Двухтрубная;
Коллекторная;
Комбинированная.

Нужно отметить, что объем встроенного расширительного бака в котле не всегда соответствует объему системы отопления. Для проверки всегда нужно проводить поверочный расчет.

Для этого рассчитывается объем теплоносителя в следующем оборудовании:

Котел (вместимость теплообменника указана в паспорте);
Радиаторы отопления – внутренний объем;
Внутренний объем трубопроводов.

Внутренний объем воды в радиаторах указан в технической документации на изделие. В одной секции алюминиевого радиатора стандартной высоты 500 мм (расстояние между центрами подключения) содержится 300 – 350 мл теплоносителя, в секции чугунного радиатора МС-160 – около 1,5 литров.

Внутренний объем труб рассчитывается по проходному сечению трубы, умноженному на длину трубопровода (объем цилиндра).

Объем встроенного экспанзомата должен быть не менее 10% общего объема системы. В ином случае требуется установить дополнительный мембранный расширительный бак.

В случае отсутствия встроенного оборудования типовая схема обвязки состоит из запорной арматуры, фильтра, экспанзомата, циркуляционного насоса, группы безопасности. Линия подпитки (заполнения) от холодного водопровода монтируется только к одноконтурным настенным котлам. Двухконтурные котлы подключены к воде, имеют соответствующий переключатель для пополнения системы.

Группа безопасности устанавливается в верхней точке узла обвязки. Циркуляционный насос рекомендуется устанавливать на обратном трубопроводе, имеющем более низкую температуру. Это создает условия для более продолжительной службы насоса.

При установке насоса следует соблюдать правила монтажа оборудования с «сухим» и «мокрым» ротором. Изделия с «сухим» ротором могут устанавливаться в любом пространственном положении, с «мокрым» ротором – строго с горизонтальным расположением ротора. Это обусловлено тем, что подшипники «мокрого» ротора охлаждаются перекачиваемой жидкостью.
