Чугунные радиаторы отопления (батареи)

Преимущества и недостатки

Достоинства изделия обусловлены скорее материалом, чем конструкцией. Основные плюсы:

Чугун хорошо проводит тепло и аккумулирует его. Радиатор нагревается дольше, чем стальной или биметаллический, но отдает тепло после отключения котла длительное время. Через час после прекращения нагрева остаточная теплоотдача у моделей из чугуна составляет 30%, в то время как у стальных – всего 15%.
Вода, используемая в центральном отоплении, чистотой не отличается. Соли, механические примеси, песок разрушают материал трубопровода. Мусор откладывается на стенках: рабочий диаметр со временем уменьшается, эффективность передачи тепла падает. Чугун не боится солей, абразивных частиц. Через 30 лет батареи работают так же эффективного, как и в первый день после выпуска.
Чугунные батареи не выдерживают постоянного высокого давления воды, однако гидроудары ей не страшны. Такой вариант используют при обустройстве отопления с естественной циркуляцией.
Радиаторы служат минимум 50 лет. Если вовремя менять прокладки, еще дольше. Обычно их заменяют не из-за протечек или низкого КПД, а желая сделать интерьер более современным.
Цена самая низкая среди отопителей.

Минусы у радиаторов:

Главный недостаток – немалые габариты и большой вес. Модель из 8 секций весит более 60 кг. Их сложно перевозить, поднимать на верхний этаж, монтировать.
Если при отключении отопления высокая тепловая инерция выступает достоинством, то при включении превращается в недостаток. Помещение прогревается не менее 12 часов.
Для обслуживания батарей нужен большой объем теплоносителя и более мощный котел. Для центрального отопления это не помеха, так как система изначально была рассчитана на передачу большого количества теплоносителя. Для автономного это существенный недостаток.
Говорить о дизайне не приходится. Грубоватые тяжеловесные радиаторы с трудом вписываются в интерьер.

Покраска металлических радиаторов

Для нанесения краски на стальные радиаторы панельного типа используется несколько методик, каждая из которых по-своему влияет на итоговое качество изделий:

Погружение радиатора в специальный окрашивающий состав (ОП);
Покраска с использованием анодного электрофореза (АЭФ);
Катодный электрофорез (КЭФ), который используется еще и для покраски автомобилей, что свидетельствует о высокой эффективности данного метода.

Поскольку последний метод наиболее эффективен, то стоит рассмотреть подробнее именно его технологию покраски:

На первом этапе обработки радиатор покрывается специальным антикоррозийным составом, включающим в себя цинк и марганец. Такое покрытие на порядок увеличивает срок службы готовых изделий.
Следующий этап – непосредственно покраска радиатора посредством катодного электрофореза. К красящему веществу подводится положительный электрод, а покрываемая панель соединяется с отрицательным, за счет чего и осуществляется покрытие радиатора. Завершается данный этап только после равномерного покрытия краской всей поверхности панели.
Застывший слой краски покрывается эпоксидным порошком, после чего заготовка проходит термическую обработку, необходимую для плавления порошка. Извлеченная из высокотемпературной камеры деталь приобретает качественное и надежное покрытие, обеспечивающее защиту от солнечных лучей и постепенного выцветания.

Поскольку металлические батареи отопления относятся к категории изделий, регулярно подвергающихся нагреву, то для их окраски не используются вещества, включающие в свой состав тяжелые металлы и формальдегиды. При методике КЭФ используется всего 2% растворителя, а для методики АЭФ требуется около 10% растворителя. В любом случае, при нагреве до рабочей температуры покрытая краской батарея не будет выделять веществ, способных навредить человеческому здоровью.

Перед выпуском в продажу каждый радиатор подвергается тестированию под давлением в 1,3 МПа. Если испытания проходят проверку успешно, то на них выдается гарантия, которая в зависимости от модели может варьироваться в пределах от 10 до 15 лет.

Виды и их технические характеристики

Что сегодня радует, так это то, что при желании можно найти отопительный прибор любого стиля и дизайна. Не обязательно чугунные радиаторы — это та не очень привлекательная «гармошка», к которой все привыкли.

Чугунные батареи нового образца

В современные интерьеры лучше всего вписываются радиаторы с плоской фронтальной поверхностью. И среди чугунных таких тоже немало.

Турецкие DEMRAD RIDEM

В зависимости от мощности бывают двух, трех и четырех канальными. Рабочее давление — 10 бар (атм), испытательное (опрессовочное) 15 Бар (атм). Технические характеристики приведены в таблице. Количество каналов проставлено в названии через дробь. Поставляются без покраски — с грунтованной поверхностью.

Турецкие чугунные радиаторы современного образца

Viadrus STYL

Это чугунные радиаторы отопления нового образца, есть возможность заказать модификацию с нижним подключением. С завода поставляются в сборке по 10 секций. Есть два варианта — покрытые в заводских условиях белой эмалью или грунтованные под покраску. Нестандартная и стильная форма, высокая степень теплоотдачи и небольшие размеры — вот отличительные свойства этой модели.

Радиаторы от чешской фирмы Viadrus — качество без оговорок

Белорусские 2К60ПП

Это двухканальная модель с плоской фронтальной поверхностью. За счет механической обработки лицевая панель гладкая, что не только улучшает внешний вид, но и увеличивает теплоотдачу. Чем еще они хороши, так это тем, что могут быть установлены «на ножках». Поставляются обработанными грунтовкой.

Белорусские радиаторы нового образца

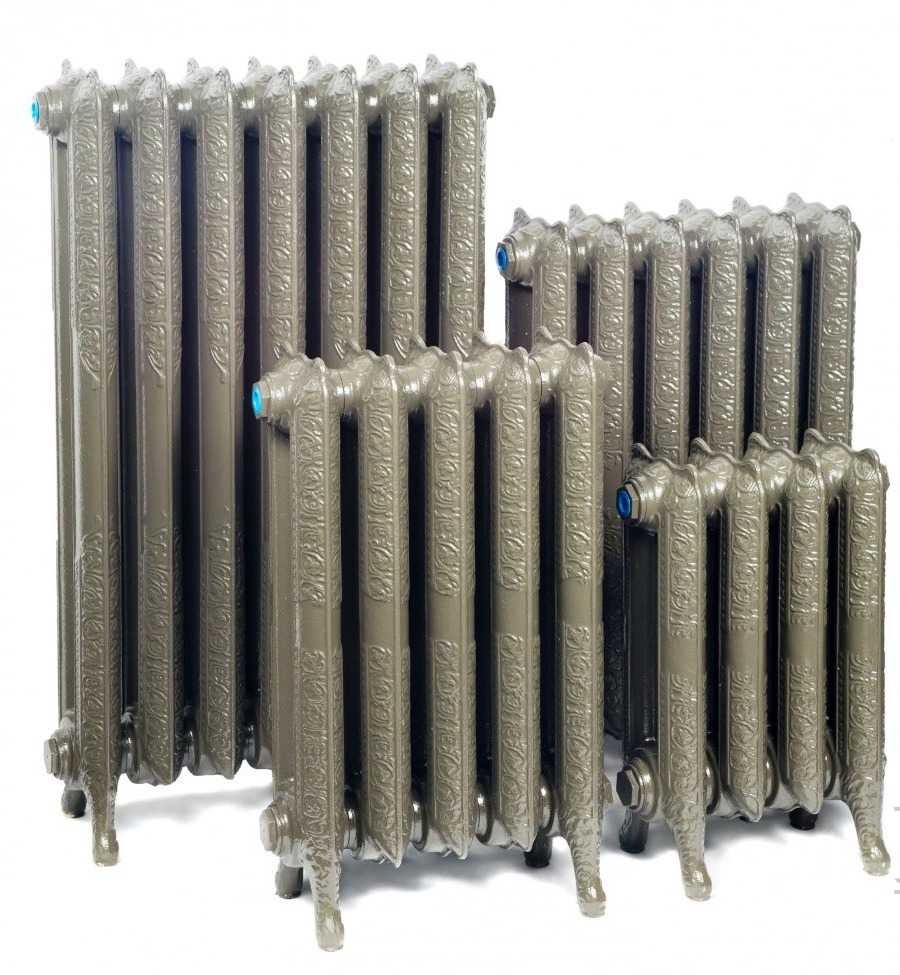

Декоративные и «Ретро»

Не все и не всегда планируют или хотят устанавливать декоративные экраны на радиаторы. И есть на рынке немалое количество необычных моделей разных стилей.

Белорусские 1К60П-60Х500 «БАРЕЛЬЕФ»

Тот же Минский завод выпускает одноканальные радиаторы с объемным рисунком. Габаритные размеры секции небольшие, что позволяет устанавливать их под небольшие подоконники, небольшая мощность приводит к тому, что собирается целое панно. Смотрится интересно.

Модель «Барельеф» Минского завода имеет малую глубину, устанавливается даже под узкие подоконники (кликните по картинке для увеличения ее размера)

Российские чугунные радиаторы «Retro»

Фирма ЗАО ПКФ «РАДИМАКС» из Подольска производит и окрашивает чугунные радиаторы в стиле «ретро». Продаются они под собственной маркой RETROstyle. В ассортименте 16 моделей разных типоразмеров. Ниже приведены технические параметры только одной модели Windsor. Рабочее давление — 10 атм, опрессовочное 15 атм.

«Ретро» российского производства

Что приятно, что любой из радиаторов может быть покрашен в любой цвет. Причем это может быть не только однотонное окрашивание, есть еще патинирование и ручное выделение рисунка, есть шлифовка разной глубины. Но, понятное дело, все эти работы увеличивают и без того немалую стоимость продукта.

«Советские» радиаторы

Это одна единственная марка МС-140. Но выпускается она разными заводами практически во всех странах постсоветского пространства. Параметры у них одинаковые — существует ГОСТ, нормирующий их. Если и нужно выбирать, то по качеству литья, самого сплава и степени гладкости внешних и внутренних поверхностей.

Выпускаются в двух типоразмерах — с межосевым расстоянием 300 мм и 500 мм, все технические характеристики для них приведены в таблицах.

Современные чугунные радиаторы

Чугунные радиаторы представляют собой элемент отопительного оборудования, состоящий из нескольких секций. Чугунные секции скрепляются между собой специальными ниппелями, места соединения уплотняются при помощи прокладки или герметика. Такая конструкция позволяет формировать цельную батарею необходимой длины и мощности.

Итак, чугунные радиаторы состоят из:

нагревательная секция, которая заполняется теплоносителем;
соединительные ниппели – представляют из себя втулки с наружной резьбой, применяются для стыковки соседних секций;
торцевые заглушки устанавливаются в боковые отверстия крайних секций;
проходные пробки необходимые для подключения труб либо кранов;
прокладки между секциями, изготовленные из паронита или резины.

Чугунные радиаторы отличаются друг от другу по параметрам: длина, ширина, глубина. Все эти размеры напрямую зависят от вида и количества используемых секций в батарее.

Высота чугунных радиаторов обычно колеблется в диапазоне 35 – 150 см. Выбор высоты батареи зависит от места установки. Например, батарею с небольшой высотой устанавливают под подоконник. Если нет возможности установить радиатор под окном, но есть место на стене, то в таком случае устанавливают радиатор с более высокими секциями. Высокие батареи, как правило, имеют меньшее количество секций, но способны отапливать большую площадь за счет своих габаритов.

Также от места установки и возможности гармонично вписаться в интерьер помещения зависит такой размер, как глубина установки чугунной батареи. Этот параметр варьируется от 50 до 140 см.

Чугунные радиаторы по месту расположения бывают двух типов:

Настенный тип.

Настенные радиаторы являются традиционным видом и крепятся к стене с помощью специальных кронштейнов, которые вбиваются глубоко в блочные перегородки и при необходимости дополнительно укрепляются.

Напольный тип.

Напольные чугунные батареи имеет большой выбор дизайнерских разработок, устанавливается на полу, часто при помощи ножек и служат украшением интерьера.

По конструкции и функциональным свойствам чугунные радиаторы бывают:

Двухканальные.

Двухканальные радиаторы имеют секции, состоящие из двух каналов. Это тип чугунных батарей характеризуется хорошей теплоотдачей. Поэтому данный тип радиаторов довольно распространен.

Трехканальные.

Трехканальные секции имеют три канала. Теплоотдача таких батарей больше, чем у двухканальных. При этом они имеют увеличенную глубину и повышенную массу. Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать чугунную батарею под любую высоту подоконника в помещении.

Можно встретить и шестиканальные радиаторы с поверхностью, которая отливается из чугуна в виде единой плоскости.

Не смотря на некоторые недостатки, чугунные радиаторы имеют массу положительных характеристик, благодаря чему они до сих пор востребованы на рынке отопительного оборудования.

Чугун — это материал, который долго не подвергается коррозии даже при высоких температурах. Это свойство чугуна и обусловило одно из преимуществ чугунных батарей, а именно устойчивость к агрессивным параметрам теплоносителя. Различные химические присадки, которые добавляют в теплоноситель, а также образующиеся в трубопроводных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, чугунные батареи обладают ещё несколькими преимуществами.

Конструкция чугунных батарей

Радиаторы отопления состоят из отдельных литых секций, соединённых между собой системой ниппелей.

Секция состоит из металлических колонн, внутри которых находится пространство для теплоносителя. Места соединения деталей уплотняют прокладками из резины или паронита.

Комплектность поставки различается у изготовителей. Заводы РФ, Украины и Беларуси выпускают изделия из 4 и 7 секций. Чешские производители – 10, турецкие – 8 и 10 секций.

Приборы изготавливают высотой от 35 до 150 см, глубиной – 6,5–50 см. Батареи монтируют под подоконниками. Крепят радиаторы к стене либо устанавливают на ножках.

Технические характеристики

Технические характеристики чугунных батарей отличаются в зависимости от их типа и производителя. В таблице представлены свойства наиболее популярных моделей.

Наименование модели	Глубина, мм	Мощность, кВт	Количество теплоносителя в секции, л	Вес, кг	Рабочее давление, атм
МС-140	140	0,12–0,16	От 1,11 до 1,45	7	9
МС-110	140	0,125	—	—	12
ЧМ-1	70	0,075–0,11	—	4	9
ЧМ-2	100	0,1009–0,1423	—	6	9
ЧМ-3	130	0,1083–0,1568	—	7	9
Demrad	99	0,110	0,65	7	15
Demir docum	203	0,208	2,1	9,8	9
Viadrus	95	0,108	0,6	4,35	18

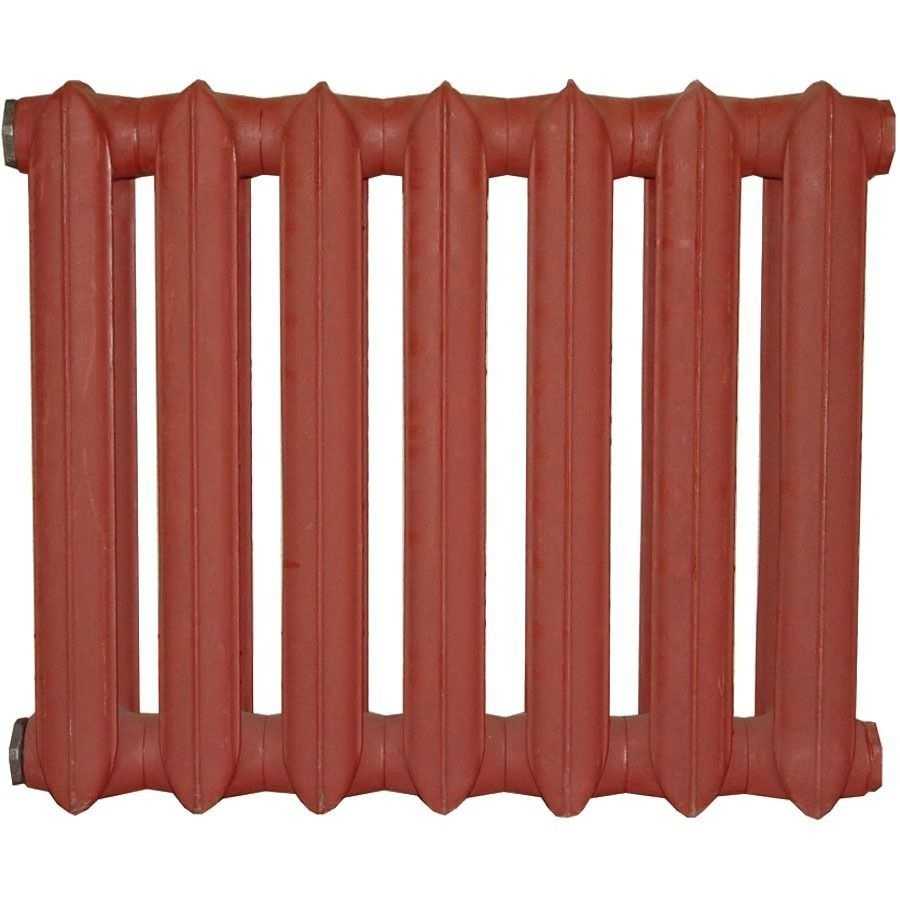

Внешний вид классической модели

Привычные модели чугунных радиаторов, известные с советских времён, производят и сейчас. Батарея состоит из соединённых между собой секций. Внешний вид конструкции напоминает гармошку. Детали с шершавой поверхностью имеют непритязательный облик.

Новые модели изготавливают в современном дизайне, секции делают плоскими и с гладкой поверхностью. Оба варианта радиаторов нужно окрашивать.

Преимущества использования

Отопительные приборы из чугуна имеют ряд положительных свойств:

Высокое гидравлическое сопротивление. Это позволяет оборудованию работать с любым видом теплоносителя.
Возможность работы с принудительной и естественной циркуляцией теплоносителя.
Эффективная теплоотдача с помощью радиации и конвекции. Конвекционные потоки поднимаются, прогревая воздух. Излучение греет предметы. Получается качественный обогрев окружающего пространства.
Устойчивость к агрессивному химическому и абразивному воздействию технической воды, имеющей щелочную среду и содержащей песчинки.
Сопротивление коррозии. Прибор не проржавеет в летний период, находясь без воды.
Длительный срок службы – 50 лет. При должном уходе и своевременной промывке оборудование может проработать до 100 лет.

Недостатки

Главным недостатком радиаторов является их тяжесть. Вес батареи из 7 секций в классическом исполнении составляет почти 50 кг и осуществить её монтаж и обслуживание в одиночку невозможно.

К недостаткам также относится и внешний вид простых моделей, не вписывающийся в современный интерьер. Однако производители предлагают усовершенствованные и декоративные радиаторы.

Стоит также отметить длительное нагревание из-за толщины стенок, но оно компенсируется сохранением тепла после отключения отопления ещё на несколько часов.

Расчет теплоотдачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому изделию этого типа. В нем можно найти необходимую информацию касательно тепловой мощности одной секции изделия. Приведенные цифры нуждаются в существенной корректировке

Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов

Приведенные цифры нуждаются в существенной корректировке. Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов.

Теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT

Указанная в паспорте цифра верная только в том случае, если разница между температурой подачи и обработки равняется 70°С.

При помощи формулы вычисления производятся таким образом:

Инструкция может иметь различные обозначения. Зачастую упоминается лишь разница в 70°С и не более того.

Недостатки чугунных батарей

Несмотря на массу преимуществ, чугунные радиаторы наделены рядом недостатков. Этому поспособствовали как конструкционные особенности, так и свойства самого чугуна. Например, чугунные батареи имеют сложности со встраиванием в системы автоматического контроля температуры.

Из-за инертности теплоотдачи контролировать заданную в помещении температуру довольно сложно. Ведь после отключения котла чугунные радиаторы будут ещё час отдавать своё тепло, грея окружающий воздух.

Для повторного нагрева всей массы батареи и содержащейся в ней воды требуется около получаса времени. Весь этот период помещение прогреваться практически не будет

Также имеются и другие минусы, среди которых:

большой объем теплоносителя;
значительный вес одного радиатора;
дизайнерская однотипность.

Большой объем воды в батарее имеет и свои недостатки. Для прогрева всего теплоносителя требуется больше времени и энергоресурсов.

Кроме того, возрастает нагрузка на насос, который вынужден перекачивать за один цикл прогрева значительное количество воды.

Объем полостей чугунной батареи минимум в 2 раза больше, чем у алюминиевой и в 4 раза больше, чем у биметаллической

Большой вес приборов также является недостатком, который больше волнует монтажников и сервисные службы, чем жильцов. Однако при самостоятельной сборке отопительной системы не обойтись без помощника при креплении чугунной батареи. Вес одной её секции составляет около 7 кг.

Такой минус, как дизайнерская однотипность обусловлен технологическими особенностями литья чугуна – они не позволяют создавать из этого материала изящные детали. Вот батареи и выглядят однотипно.

Из-за простоты конструкции энергоэффективность моделей батареи МС-140 является одной из худших, но цена таких устройств также самая низкая

Чтобы разнообразить модельный ряд, компании-производители выпускают чугунные радиаторы с красивым рисунком на поверхности, но их стоимость в 10-20 раз превышает цену простых моделей.

Замысловатые узоры, различная высота и ширина радиаторов обеспечивает некоторое разнообразие среди радиаторов подороже. Это позволяет дизайнерам встраивать батареи из чугуна в изысканные интерьеры

Еще один недостаток – уязвимость оборудования к гидроударам. Дело в том, что чугун – прочный, но довольно хрупкий материал. Согласно ГОСТа 8690-94, радиаторы должны выдерживать краткосрочное давление 1,5 Мпа.

Но иногда давление может превышать это значение. Это происходит при резком пуске насоса и отсутствии компенсаторов. В результате чугунные батареи могут треснуть или лопнуть.

Разрыв батареи часто сопровождается предварительными щелчками и шипением. Эти звуки должны насторожить и заставить перекрыть доступ теплоносителя к радиатору

Во многих случаях преимущества радиаторов из чугуна сильно перевешивают их недостатки. Именно этот факт помогает таким батареям удерживать хорошие позиции на рынке систем отопления.

Недостатки

Большой вес, из-за которого требуется применять мощные крепления. Именно этот недостаток отталкивает многих покупателей. В зависимости от модели, вес одной секции может составлять 6-7 кг, таким образом вес 7-им секционного агрегата может доходить до 50 кг. Для его установки могут потребоваться физически крепкие парни.
Для заполнения широких секций радиатора требуется большой объем теплоносителя. Этот недостаток не позволяет их использовать совместно с тепловым насосом.
Неприглядный внешний вид старых классических моделей. Многим не по душе внешний вид старых радиаторов второй половины 20-го века, считается, что они непривлекательны, неказисты и даже уродливы. Однако, как говориться, на вкус и цвет товарищей нет, во многих домах они до сих пор работают и не кого не тревожат. Благодаря надежности и не высокой цене, они продолжают устанавливаться и в современных постройках. Однако для тех, кому они все-таки не нравятся, были разработаны чугунные дизайнерские радиаторы отопления, которые помимо красивого внешнего вида, отличаются высокой ценой.

Такой отопительный прибор украсит любое помещение.

Итак, самыми дорогими приборами являются литые чугунные радиаторы ретро стиля с всевозможными орнаментами и рисунками на внешней поверхности. Их стоимость может доходить до 40 тыс руб/шт. Например стоимость 9-ти секционного Demrad Retro Z9 составляет 40 100 руб, а стоимость 3-ех секционного Demrad Retro Z3 около 16 000 руб. Зато за такие деньги владелец дома получает настоящее произведение искусства, которое может украсить любое помещение.

В общественном помещении.

Радиаторы МС-140 – это одни из самых старых и наиболее распространенных отопительных приборов на всем постсоветском пространстве. Их используют как в жилых, так и в производственных помещениях. В настоящий момент их производство осуществляет «ОАО Сантехлит» (Брянская область, пос. Любохна) — крупнейший завод в России по производству секционных чугунных отопительных батарей. Первое изделие из чугуна на этом заводе было выпущено еще в 1755 году. Также производство МС-140 осуществляется на «Минском заводе отопительного оборудования».

Популярность МС-140 вполне оправдана:

Большое сечение каналов, благодаря чему редко образуются засоры. Даже в случае образования засоров, их можно легко удалить

Благодаря крупному сечению батарея обладает высокими гидравлическими характеристиками; Устойчивость к гидроударам и коррозии; Не имеет значение качество теплоносителя, что важно в системах отопления от ТЭЦ. Некоторые популярные модели

Некоторые популярные модели

Konner Modern это современные чугунные радиаторы отопления, в которых сочетаются красивый внешний вид и высокая теплоотдача. Глубина их секций всего 80 мм, это практически в 2 раза меньше, чем у МС-140-500, при практически такой же мощности — 0,150 кВт, что только на 10 Вт меньше, чем у его более массивного собрата. Это делает батареи Konner Modern более экономичными, т.к. необходимо нагреть практически в 2 раза меньше теплоносителя.

Также пользуются популярностью чугунные батареи моделей ЧМ-1 (одноканальный), ЧМ-2 (двухканальный), ЧМ-3 (трехканальный), которые производятся на Чебоксарском агрегатном заводе. Они характеризуются повышенным рабочим давлением (1,2 МПа) и температурой (до 150°С). Благодаря этому их можно использовать в паровых системах отопления.

С вмонтированным в кирпичную стену подводящим трубопроводом.

Обзор популярных моделей и их стоимость

Сейчас есть много производителей отопительного оборудования. Это зарубежные и отечественные компании, десятилетиями работающие на рынке. Каждая фирма предлагает свои уникальные модели, которые различаются техническими и визуальными характеристиками. Купить чугунные батареи отопления в Москве можно по демократической цене , поэтому рассмотрим самых известных производителей.

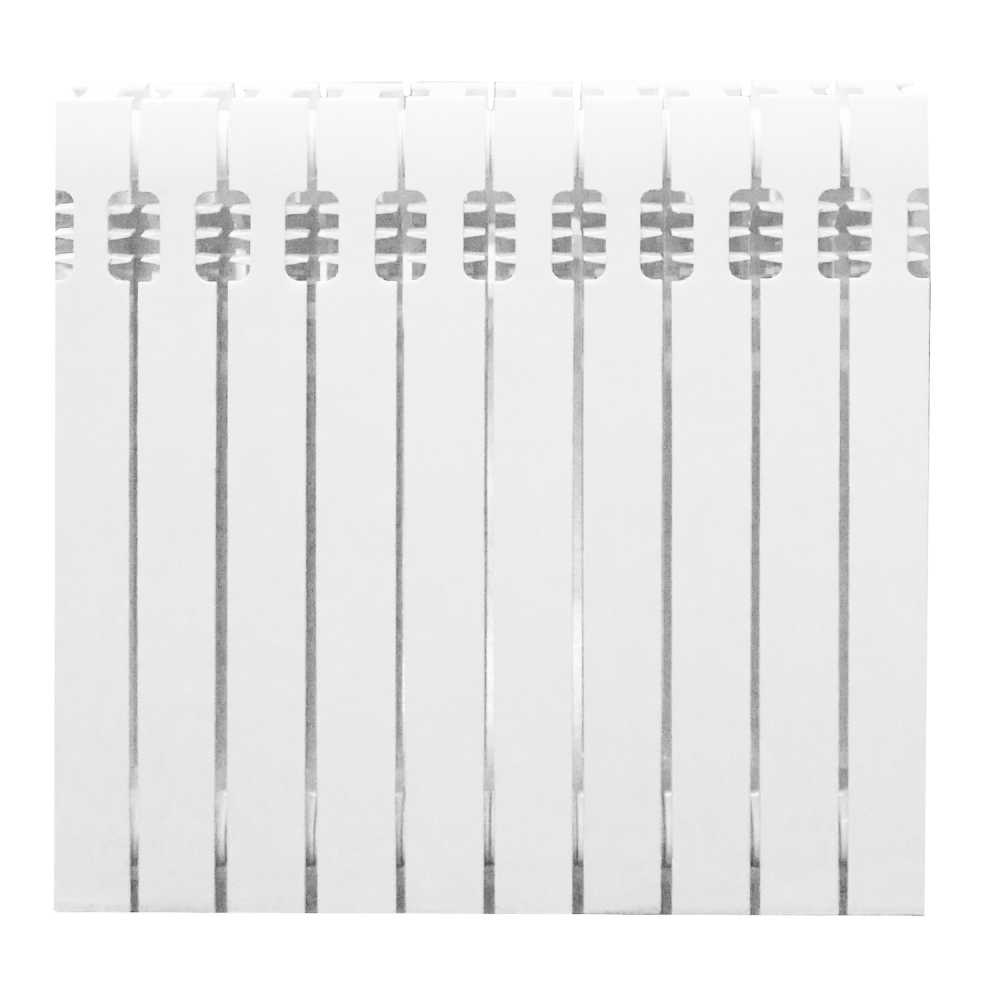

STI НОВА-500

STI Нова 500 является современной моделью чугунных радиаторов. Изделие характеризуется настенным размещением с боковым подключением. Благодаря компактным размерам и привлекательному дизайну, пользуется популярностью среди многих покупателей. Данное отопительное оборудование актуально для высотных зданий — оно с легкостью выдержит высокое давление. Проходные отверстия имеют малый диаметр, гидравлическое сопротивление тоже мало, поэтому радиатор хорош для систем с естественной циркуляцией.

Поверхность таких батарей имеет термостойкое полимерное покрытие, что позволит сохранить изначальный цвет. Модель пользуется широкой популярностью, так как продается недорого.

Стоимость чугунных батарей от компании STI — от 2 600 рублей.

Цена на чугунный радиатор отопления STI НОВА-500

~~чугунные радиаторы отопления STI НОВА-500~~

Alpine Air History 600

С помощью этой модели можно отапливать любые помещения, начиная с квартир и офисов и заканчивая хозяйственными и складскими объектами. И чем больше секций предполагает отопительное устройство, тем большая площадь отопления.

Завод-изготовитель в ходе окраски задействует двойное покрытие в виде специальной грунтовки и высококачественного лака. В результате поверхность дольше сохраняет свой первозданный вид и не требует подкраски. Из-за большой толщины материала практически не слышно, как циркулирует вода в системе.

Цена — 1 секция дизайнерского радиатора обойдется в 5 200 рублей.

МЗОО МС-140М

Радиаторами этой компании из России отапливаются гражданские и промышленные здания различной этажности. Сами секции изготавливаются из серого чугуна с пластинчатым графитом, а ниппели — из ковкого чугуна. Выпускаемые приборы бывают с 4 или 7 секциями. Благодаря высоким техническим характеристикам изделие ничем не уступает популярным европейским моделям. Радиатор с легкостью приспосабливается под любой интерьер.

В ходе производства, когда изделие отливается, на поверхности чугуна образуется кремниевая пленка, что делает устройство нетребовательным к качеству теплоносителя. Благодаря увеличенному сечению каналов в радиаторе практически не образуются засоры.

Устройство подвешивают на стену при помощи простых кронштейнов или устанавливают на пол на специальные подставки. Если выйдет из строя какая-либо секция, меняется только поврежденный элемент.

Цена — модель с 4 секциями обойдется покупателю в 2 050 рублей.

Цена на чугунные радиаторы МЗОО МС-140М

~~чугунные радиаторы отопления МЗОО МС-140М~~

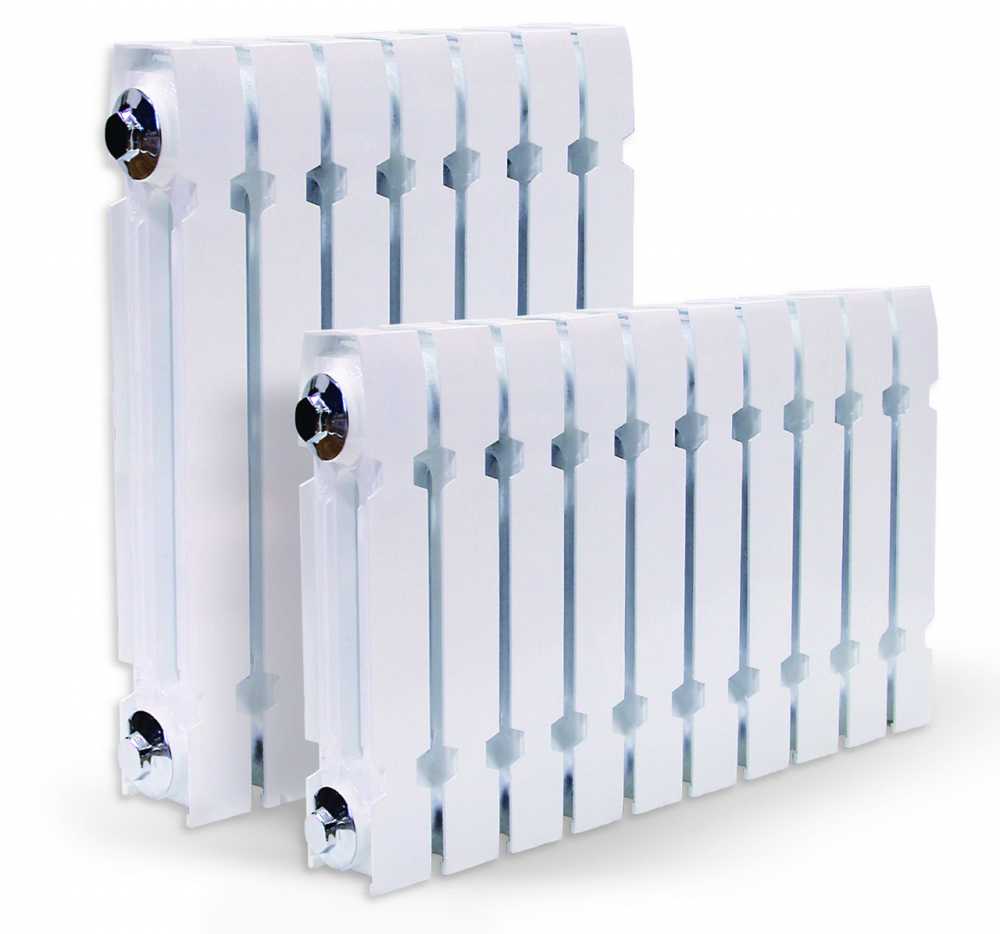

Konner Модерн 500

Отличительная особенность этой модели в том, что ее наружная часть абсолютно плоская, что позволяет радиатору плотнее прилегать к стене. Его с легкостью можно спрятать за шторами или мебелью. Благодаря уникальному дизайну устройство подчеркивает интерьер, в особенности, таких стилей, как «классика» и «минимализм».

Увеличенные проходные отверстия позволяют использовать батареи для систем с естественной и принудительной циркуляцией. Чугунным изделиям не страшно высокое давление, поэтому их можно устанавливать в домах повышенной этажности. В ходе производства радиатор покрывают особой суперстойкой эмалью белого цвета.

Цена — 4 секции обойдутся в 3 230 рублей.

Цена на чугунные радиаторы отопления Konner Модерн 500

~~чугунные радиаторы отопления Konner Модерн 500~~

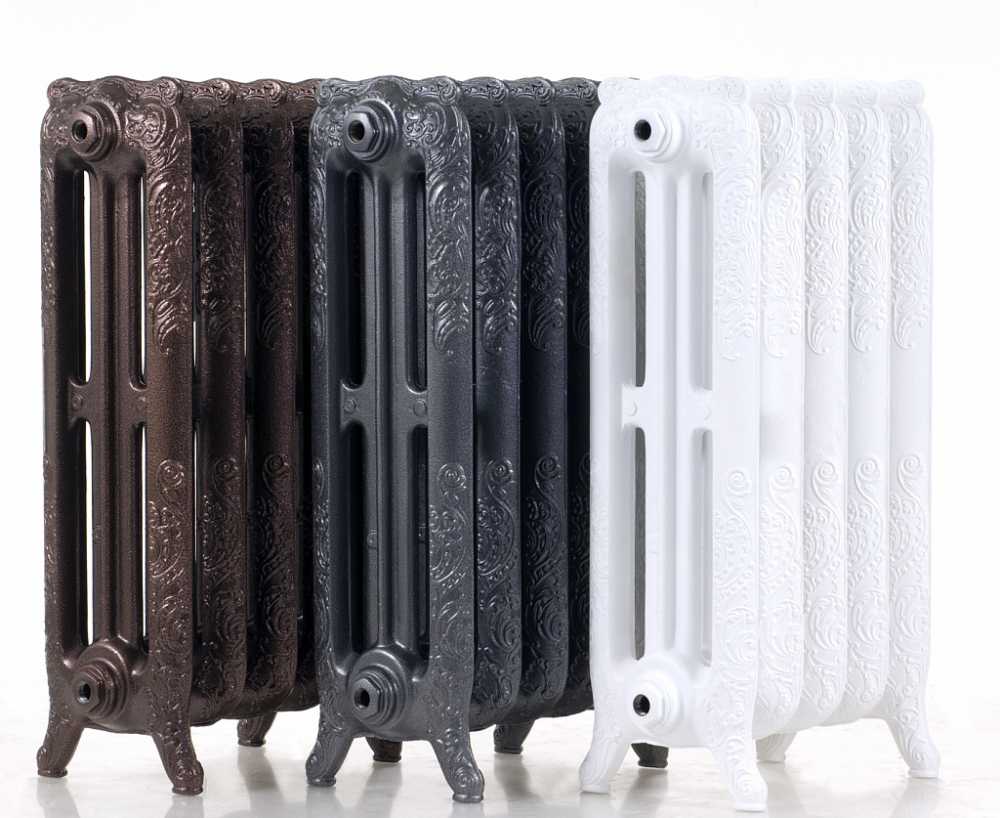

GuRaTec Apollo 765

Украшение этих радиаторов немецкой компании — чугунное литье, представляющее собой оригинальный растительный орнамент. Доступно 13 различных цветов и оттенков. Изделия выпускаются в белых, серых и черных тонах, матовые или глянцевые.

Также есть модели:

золотого;
серебряного цвета;
с эффектом состаренной бронзы;
даже с перламутром.

Выпускаются различной высоты, что позволяет использовать модели в помещениях с низким подоконником. Если необходимо отапливать большую обогреваемую площадь, количество секций можно увеличить до 15. Данная серия радиаторов является полнопроходной — благодаря 4 боковым отверстиям батарея подсоединяется к системе различными способами.

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Особенности монтажа чугунных радиаторов

Установка чугунных радиаторов

Перед монтажом нужно запастись всеми необходимыми узлами и элементами, вам понадобятся:

переходники;
муфты;
уголки;
запорная арматура.

Если установка производится собственными силами, то в качестве запорной арматуры целесообразнее выбирать не «американку» — шаровый кран сложной конструкции, а обычный радиаторный кран. Дело в том, что для качественной установки американки потребуется специальный инструмент и навыки работы.

Европейские чугунные радиаторы

Кроме того, при установке потребуются сгоны, которые имеют диаметр резьбы соответствующий батарее. Перед стыковкой батареи с трубами нужно убедиться в том, что они расположены под небольшим наклоном в сторону течения воды.

При монтаже важно соблюсти величину зазоров между батареей, полом и стеной. Из-за большого веса этих отопительных устройств их монтаж в одиночку крайне затруднителен

Сравнительная таблица технических характеристик чугунных радиаторов отопления наиболее популярных моделей

Модель	Размеры секции (мм)	Емкость секции	Вес секции	Тепловой поток	Температура теплоносителя	Рабочее давление
МС-140-500	93х588х140	1,45 л	7,1 кг	0,160 кВт	до 130°С	0,9 МПа
МС-140-300	93х388х140	1,11 л	5,6 кг	0,120 кВт	до 130°С	0,9 МПа
МС-110-500	93х588х110	0,85 л	5,6 кг	0,125 кВт	до 130°С	1,2 МПа
МС-110-300	93х300х110	0,63 л	4,45 кг	0,079 кВт	до 130°С	1,2 МПа
МС-85-500	66х581х85	1 л	4,45 кг	0,115 кВт	до 130°С	0,9 МПа
Konner Modern 500/1	60х565х80	0,85 л	4,9 кг	0,150 кВт		1,2 МПа
ЧМ1-70-500	80х570х70	0,9 л	4,8 кг	0,110 кВт	до 150°С	1,2 МПа
ЧМ2-100-500	80х572х100	0,95 л	6,3 кг	0,142 кВт	до 150°С	1,2 МПа
ЧМ3-120-500	90х570х120	1,38 л	7 кг	0,156 кВт	до 150°С	1,2 МПа

Чугунная батарея.

Стальные радиаторы отопления

Этот тип рассматриваемого изделия пользуется меньшей популярностью, чем алюминиевые радиаторы отопления, но вот специалисты считают, что это неверно. Существует масса преимуществ, которые возводят стальные радиаторы отопления на высшие строки рейтинга.

Преимущества стальных радиаторов отопления:

Есть возможность приобрести трубчатые стальные радиаторы или панельные радиаторы. Последний вариант весьма бюджетный, часто используется в обустройстве системы отопления в частных домах и в народе именуется конвекторами. А вот трубчатые стальные радиаторы будут гораздо дороже – это обусловлено оригинальной технологией производства рассматриваемого изделия.
Оба вида стальных радиаторов отопления обладают высоким уровнем теплоотдачи – специалисты классифицирует этот показатель как отличный. Одновременно с этим отмечается крайне низкая инертность.
Подобные изделия абсолютно безвредны, экологически безопасны – их используют для обустройства системы отопления буквально повсеместно: школы, детские сады, больницы и так далее.
Объем необходимого для нормального функционирования системы из стальных радиаторов отопления теплоносителя крайне мал.
Стоимость рассматриваемого изделия низкая, такие радиаторы отопления доступны абсолютно всем.

Недостатки стальных радиаторов отопления:

Часто возникает необходимость слить воду из всей системы отопления – в таком случае происходит соприкосновение стенок радиаторов с кислородом, а это провоцирует развитие коррозийных процессов.
Стальные радиаторы категорически запрещено использовать для обустройства отопительной системы в многоэтажных домах – они, как никакие другие, подвержены гидроудару.
Так как рассматриваемый вид изделия обладает хорошей конвекцией, это может провоцировать появление сквозняков и подъем частиц пыли в воздух.
