Розетка для кондиционера: расположение

Когда кондиционер уже выбран, а монтаж ещё впереди, многие забывают об одной мелочи, которая потом превращается в проблему: куда подвести питание. Розетка для кондиционера, расположение которой продумано заранее, избавляет от удлинителей, торчащих проводов и сложностей при обслуживании. Если же вспомнить о ней в последний момент, придётся прокладывать кабель по готовому ремонту или мириться с некрасивым коробом через всю стену. Разберём, где лучше разместить розетку, на какой высоте и что учесть при подключении.

От чего зависит расположение розетки

Единого места, подходящего для всех случаев, не существует. Выбор определяют несколько факторов:

• Схема подключения модели. В большинстве бытовых сплит-систем питание подводится к внутреннему блоку, а наружный получает ток по межблочному кабелю. Но встречаются модели, у которых сетевой кабель идёт к наружному блоку. Это указано в инструкции.
• Тип блока. Настенный, канальный, кассетный и напольный варианты требуют разных решений.
• Трасса коммуникаций. Кабель питания, фреоновые трубки и дренаж часто прокладывают в одном коробе, поэтому розетку удобно вывести рядом с ними.
• Стадия ремонта. До отделки штробить стены и прятать провода проще, чем после неё.
• Доступность. К вилке и автомату нужен свободный доступ без стремянки и разборки мебели.

Поэтому первым шагом всегда становится изучение паспорта выбранной модели и согласование схемы с монтажниками. Это занимает несколько минут, а позволяет избежать переделок.

Где разместить розетку рядом с внутренним блоком

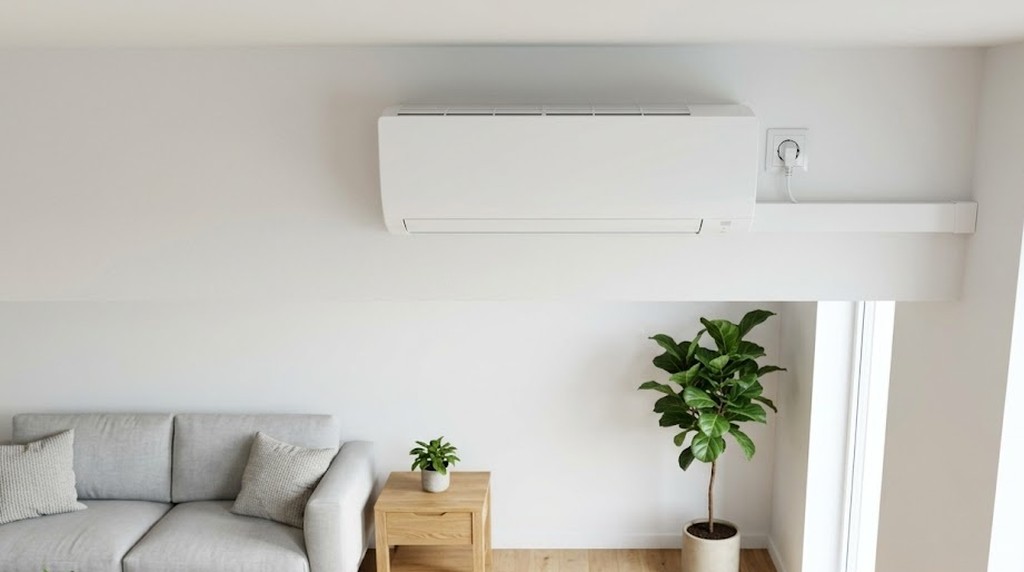

Для настенного блока оптимальное решение — розетка сбоку от корпуса, ближе к той стороне, откуда выходит трасса. Обычно её располагают на расстоянии 20–40 см от края блока. Так шнур не провисает, а вилка остаётся на виду и под рукой.

Какую высоту выбрать

Чаще всего розетку ставят на высоте 180–220 см от пола, примерно на уровне верхней части блока. На такой высоте шнур идёт коротким путём, его легко спрятать в декоративный короб, а розетка не бросается в глаза. Учтите, что стандартный блок монтируют на 15–20 см ниже потолка и не ближе 10 см к боковой стене, поэтому заранее прикиньте, где окажутся его границы.

Чего делать не стоит

• Ставить розетку прямо под блоком: при неполадках дренажа на неё может попасть конденсат.
• Прятать её за корпусом: чтобы достать вилку, придётся снимать блок со стены.
• Размещать вплотную над блоком: это мешает обслуживанию и снятию крышки.
• Выводить розетку в зону прямого потока холодного воздуха, особенно если она прикрыта шторой или мебелью.

Если шнур с вилкой короткий, а розетка далеко, не удлиняйте его самостоятельно. Лучше перенести точку подключения или заменить участок кабеля на штатный.

Розетка для наружного блока

Если по паспорту питание подаётся на наружный блок, нужна отдельная точка рядом с ним. Её можно вывести на балкон, лоджию или в технический короб на фасаде. Здесь действуют особые правила:

• используйте влагозащищённую розетку с классом защиты не ниже IP44 и откидной крышкой;
• устанавливайте её выше возможного уровня воды и снега, обычно не ниже 30–50 см от пола лоджии;
• располагайте так, чтобы к ней можно было подойти из окна или с балкона, не рискуя собой;
• не размещайте под самим блоком, откуда стекает конденсат при работе на обогрев;
• не используйте уличные удлинители и переноски: контакты подгорают и быстро выходят из строя.

Если наружный блок вынесен на фасад многоэтажного дома, чаще всего питание подводят изнутри помещения по кабелю, проложенному через то же отверстие, что и трасса. Тогда розетка остаётся в квартире, а на улицу выходит только кабель нужного сечения.

Требования к розетке и линии питания

Кондиционер — устройство с компрессором, которое при пуске даёт повышенный ток. Поэтому обычная розетка из общей группы, к которой подключены чайник, обогреватель или стиральная машина, не подходит.

Что нужно предусмотреть

• Отдельная линия от щитка. Для типичных бытовых моделей мощностью охлаждения до 3,5 кВт обычно прокладывают медный кабель с тремя жилами сечением 2,5 мм². Для самых маленьких моделей иногда хватает 1,5 мм², но запас по сечению полезен.
• Автоматический выключатель. Чаще всего это автомат на 16 А. Для более мощных систем номинал подбирает электрик по паспортным данным.
• Защита от утечек. Рекомендуется УЗО или дифференциальный автомат на 30 мА.
• Заземление. Розетка и вилка должны быть с заземляющим контактом, а в сети должен быть провод заземления.
• Качественная розетка. Выбирайте модель на 16 А с надёжными контактами и прочным корпусом. Дешёвые изделия греются под нагрузкой.

Не используйте тройники, колодки и сетевые фильтры. Кондиционер должен подключаться напрямую, иначе соединение будет нагреваться и создаст риск пожара.

Скрытая или открытая проводка

Подведение питания можно выполнить двумя способами, и у каждого есть свои особенности.

Скрытая прокладка

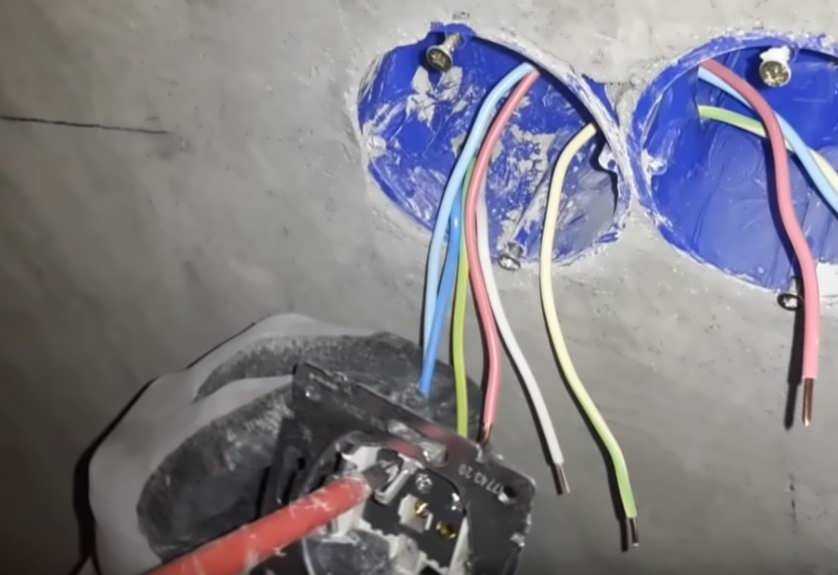

Кабель прячут в штробе под штукатуркой. Это аккуратно и безопасно, но требует планирования до отделки. Розетку при этом устанавливают в подрозетник на нужной высоте, а линию маркируют на схеме, чтобы позже не повредить её при сверлении.

Открытая прокладка

Если ремонт закончен, кабель укладывают в кабель-канал и выводят к накладной розетке. Такой вариант быстрее и дешевле, а при правильном подборе цвета короб почти незаметен. Часто его объединяют с коробом для фреоновых трубок, но силовой кабель лучше размещать отдельным каналом или в отдельном отсеке.

Перед сверлением стены обязательно проверьте трассу скрытой проводки детектором или по схеме, чтобы не задеть действующие линии.

Особенности для разных типов кондиционеров

Расположение розетки заметно меняется в зависимости от конструкции системы.

• Настенный сплит. Розетка на стене сбоку от блока или в верхней части стены, как описано выше.
• Канальный. Блок скрыт за подшивным потолком, поэтому питание подводят в сервисную зону рядом с ним. Розетку или клеммную коробку размещают так, чтобы к ней был доступ через ревизионный люк.
• Кассетный. Блок монтируется в потолок, а питание обычно подаётся через клеммник под потолком. О подготовке трасс и других нюансах подробнее рассказано в материале про установку кассетных кондиционеров.
• Напольный и колонный. Розетку удобно размещать у плинтуса на боковой стене, но выше уровня возможного протекания воды, и так, чтобы шнур не пересекал проход.
• Мобильный. Нужна розетка в пределах длины шнура, обычно 1,5–2 м, рядом с окном или воздуховодом. Удлинитель использовать нельзя.

Если в помещении есть приточно-вытяжная вентиляция, продумайте, как розетка и кабель-каналы соседствуют с воздуховодами. Подробнее о подборе элементов системы можно прочитать в обзоре видов вентиляционных решёток.

Типичные ошибки при выборе места

• Розетка спрятана за блоком или мебелью, и её невозможно достать без демонтажа.
• К линии подключены другие мощные приборы, из-за чего автомат регулярно отключается.
• Выбрано слишком тонкое сечение кабеля, и провод греется.
• Розетка установлена под блоком или на пути стока конденсата.
• Для наружного блока использована обычная бытовая розетка без влагозащиты.
• Для подключения применён удлинитель или тройник.
• Не предусмотрен отдельный автомат, и обслуживание системы приходится вести при включённом питании в общей линии.

Большинство этих проблем решается на этапе планирования. Составьте простую схему: отметьте положение блоков, трассу и точку подключения, а затем согласуйте её с электриком и монтажной бригадой.

Вывод

Правильное расположение розетки для кондиционера — это сочетание удобства, безопасности и аккуратного внешнего вида. Размещайте её сбоку от внутреннего блока на высоте около двух метров, для наружного блока выбирайте влагозащищённый вариант, а питание организуйте отдельной линией с автоматом, УЗО и заземлением. Заранее изучите паспорт модели и продумайте трассу до начала отделки, и тогда монтаж пройдёт быстро, а система будет надёжно работать долгие годы.
