Как сделать солнечный коллектор отопления своими руками?

Сделать такое устройство своими силами совсем не сложно. Приводим общую инструкцию по сборке коллектора для радиаторного отопления:

  1. Из стальных труб необходимо сделать радиатор – главный элемент солнечного коллектора. Обычно берут несколько отрезков труб большого диаметра и соединяют их перемычками из более тонких. Готовую деталь необходимо окрасить черной краской.
  2. Далее из фанеры или ДСП нужно сделать ящик, стенки и дно которого оклеиваются пенопластовой или минераловатной теплоизоляцией. Снизу на дно ящика для прочности набиваем несколько брусков, а с внутренней стороны – также на дно – поверх теплоизоляции укладываем лист из оцинкованной стали (кровельное железо). На этот лист (его также нужно выкрасить в черный цвет) и будет уложен радиатор, прикрепляемый хомутами.
  3. Сверху ящик необходимо накрыть стеклом, которое укладывается на силиконовый герметик.
  4. Теперь нужно изготовить аванкамеру, которая будет поддерживать в системе небольшое давление (эдакая водонапорная башня в миниатюре). Это просто металлическая емкость объемом около 40 л, которая снабжена поплавковым краном, выходным патрубком с шаровым краном (в нижней части) и аварийным переливом. От него впоследствии будет выведена труба в канализацию.
  5. В качестве накопительного бака будем использовать стальную емкость объемом 150 – 400 л, также снабженную патрубками и аварийным переливом. Ее необходимо оклеить пенопластом или минватой. Можно поступить иначе: емкость устанавливается в фанерном ящике, а пространство между ней и стенками засыпается песком или керамзитом.
  6. Аванкамера и накопительный бак устанавливаются в чердачном пространстве, причем аванкамера должна располагаться выше накопителя не менее, чем на 0,8 м.
  7. Радиатор устанавливается на крыше так, чтобы лучи солнца падали на стеклянную крышку перпендикулярно. При этом он должен быть ниже накопителя хотя бы на 0,7 м.
  8. Поплавковый кран аванкамеры необходимо подключить к водопроводу полудюймовой трубой. Для соединения между собой всех устройств (аванкамера – радиатор – накопитель) и подачи горячей воды к смесителям используются дюймовые трубы.

Первоначальное заполнение системы водой необходимо производить через патрубок в нижней части радиатора до тех пор, пока из перелива аванкамеры не польется вода.

Благодаря этому удастся избежать образования воздушных пробок. Теперь можно открывать кран на выходном патрубке аванкамеры и пользоваться коллектором.

Коллекторы на крыше после монтажа

Принципы и тонкости рабочего процесса

Прежде чем начать изготовление солнечного теплоносителя самостоятельно, необходимо внимательно изучить основные правила его функционирования и составляющие всей конструкции. Как не выглядело бы парадоксальным, но конструкция солнечного коллектора устроена довольно просто – в основу принципа его работы заложены обычные физические законы, в соответствии с которыми жидкость, обладающая более высокой плотностью, вытесняет жидкость с более низкой плотностью.

В принципе, такая же схема работы заложена в функционирование отопительной системы при естественном движении теплоносителя: более тёплая вода поднимается кверху за счёт более прохладной воды. Основным различием между естественным отоплением и солнечным теплоносителем является только способ нагрева воды – при коллекторе вода нагревается за счет солнца.

Солнечные панели, встроенные в крышу дома

Исходя из такого принципа, можно сделать вывод, что конструкция солнечного теплоносителя весьма простая: вертикально находящийся змеевик, в котором вода постепенно поднимает по мере нагревания кверху, а затем поступает в накопительную ёмкость, из которой и набирают уже подогретую жидкость. Чтобы солнечные коллекторы для дома, изготовленные своими руками, работали более эффективно, необходимо установить естественное перемещение жидкости.

Исходя из вышеперечисленных тонкостей и нюансов работы коллекторов, складывается принцип установки многочисленных узлов альтернативных солнечных обогревателей. Чтобы жизненно важная циркуляция жидкости была грамотно обеспечена без использования насоса, солнечный коллектор для отопления должен находиться на самой высокой части здания (зачастую, на крыше), а накопительная ёмкость – чуть ниже теплоносителя (к примеру, на чердаке).

Классификация устройств

Солнечные коллекторы подразделяются на двухконтурные и одноконтурные. Первый тип более распространён. В устройстве с двумя контурами по одному из них циркулирует вода, по второму — теплоноситель. Такой коллектор используется круглогодично.

Что касается одноконтурного оборудования, оно пригодно к применению только в безморозный период, так как внутри теплоносителя находится вода, способная замёрзнуть и разрушить трубки.

Это полезно: принцип работы и строение солнечных батарей.

По принципу работы коллекторы также делятся на несколько групп:

  • воздушные;
  • плоские;
  • вакуумные;
  • концентраторы.

Существуют несколько видов моделей, например, воздушные

Воздушные модели

Особенность этих коллекторов — невысокая эффективность. Воздух плохо проводит тепло, хотя он и способен нагреваться. Главное преимущество — возможность круглогодичного использования. Поскольку воздух не замерзает, нет риска, что трубки будут повреждены. Конструктивно этот тип коллектора отличается надёжностью и простотой. Такое оборудование подходит для отопления разных типов помещений, включая:

  • жилые дома;
  • подвалы;
  • овощехранилища;
  • цеха;
  • гаражи;
  • склады.

Основной элемент коллектора — ребристая панель, выполняющая функции теплоприёмника. Обычно она изготовлена из стали, алюминия или меди. Внутри панель разделена на ячейки. Воздух циркулирует между рёбрами и подогревается, отдавая тепло в помещение. Охлаждённый теплоноситель перемещается обратно в основную часть коллектора.

Воздушный солнечный коллектор из пивных банок : последствия работы после зимы:

Плоский источник тепла

Основное достоинство плоского солнечного коллектора — простота конструкции. Оборудование довольно надёжно, но имеет сравнительно низкий коэффициент полезного действия. Устройство собрано по принципу сэндвича и включает в себя следующие элементы:

  • защитное стекло;
  • медные трубки, заполненные теплоносителем;
  • теплоизоляционный слой;
  • алюминиевую раму;
  • крепёж;
  • абсорбент.

В качестве поглощающей поверхности (абсорбента) выступает пластина. Её окрашивают в чёрный цвет, чтобы поглощение солнечных лучей было максимальным. Стекло применяется для создания парникового эффекта. Благодаря ему тепло не уходит, а нагревает абсорбент. Такую конструкцию несложно собрать самостоятельно, а служить она может более 10 лет.

Существует модель на вакууме, которая имеет свои особенности

Оборудование на вакуумных элементах

Коллекторы вакуумного типа имеют в своей основе запаянные трубки, наполненные теплоносителем, и теплосборник. Трубки выполнены из стекла, покрытого специальным напылением, позволяющим лучше аккумулировать тепло. Благодаря вакууму предотвращаются потери тепла. В процессе циркуляции жидкость из вакуумных трубок поступает сначала в теплосборник, а затем в накопительный бак с водой. Охлаждённый теплоноситель возвращается обратно в систему.

У вакуумного (вакуумированного) устройства более высокий коэффициент полезного действия, чем у плоского и воздушного. С помощью этого коллектора удобно нагревать воду. Конструкция хороша тем, что трубки можно добавлять и убирать, когда увеличивается или уменьшается потребность в горячей воде.

Мой воздушный коллектор-сборка перед экспуатацией:

Существует много вариантов вакуумных устройств, в том числе такие, где стеклянные трубки находятся одна в другой, а в наружной находится вода. Недостаток моделей этого типа — сложность изготовления. Создать вакуум в домашних условиях нереально. На предприятиях есть такая возможность, тем не менее процесс изготовления вакуумированных коллекторов обходится недёшево.

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
  • Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
  • Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
  • Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
  • Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Из медных трубок

Коллектор с медным змеевиком, оббитый изнутри листами из этого же материала чрезвычайно эффективный. Пожалуй, самый эффективных из найденных нами в сети. Трубки и полосы спаиваются специальным паяльником-автогеном на швах, стыках, поэтому медный абсорбер — это был самый трудоемкий этап, занявший 2 дня.

Медь почернили, поместив ее в ванну с персульфатом калия:

Корпус утеплили, на заднюю стенку прикрепили фольгу для отражения тепла. Все зазоры тщательно уплотнили:

Конструкцию перенесли на место, для этого ее обернули обычной пищевой пленкой, и только после транспортировки и подключения установили стекло:

Результат: в жарком южном климате под прямыми лучами медь раскалилась, вода нагрелась до кипения, были даже заметные следы плавления полимерных элементов конструкции. Целесообразно в душ с солнечным абсорбером такого типа подмешивать холодную жидкость, для чего предусмотреть отдельную бочку с ней или подачу от крана.

Основные сведения о самодельных солнечных коллекторах

Профессиональные агрегаты имеют КПД порядка 80-85%, но нужно учитывать тот факт, что стоят они довольно дорого, а приобрести материалы для сборки самодельного коллектора может себе позволить практически каждый.

В данном отношении все зависит от особенностей конструкции, которые определяются и просчитываются в индивидуальном порядке.

Сборка агрегата не требует наличия сложных в обращении и труднодоступных инструментов и дорогостоящих материалов.

Солнечный коллектор

Инструменты для самостоятельной сборки солнечного коллектора

  1. Перфоратор.
  2. Электродрель.
  3. Молоток.
  4. Ножовка.

Существует несколько разновидностей рассматриваемой конструкции. Они отличаются друг от друга эффективностью и итоговой стоимостью. При любых обстоятельствах самодельный агрегат будет стоить на порядок дешевле, чем заводская модель с аналогичными характеристиками.

Одним из наиболее оптимальных вариантов является вакуумный солнечный коллектор. Это наиболее бюджетный и простой в своем исполнении вариант.

Схемы установки солнечного коллектора

В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.

Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

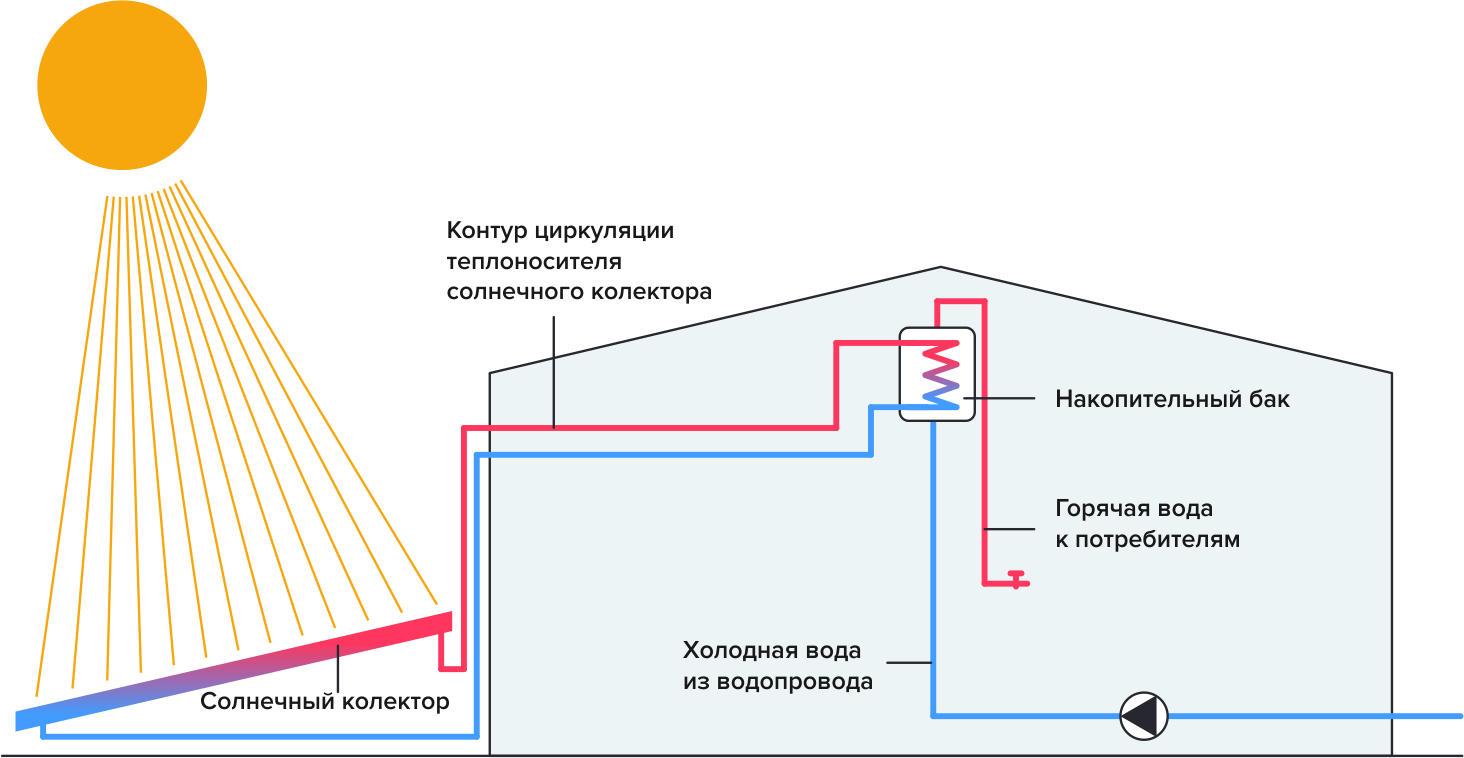

№1. ГВС с естественной циркуляцией материала-теплоносителя

Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.

Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом

Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность

При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.

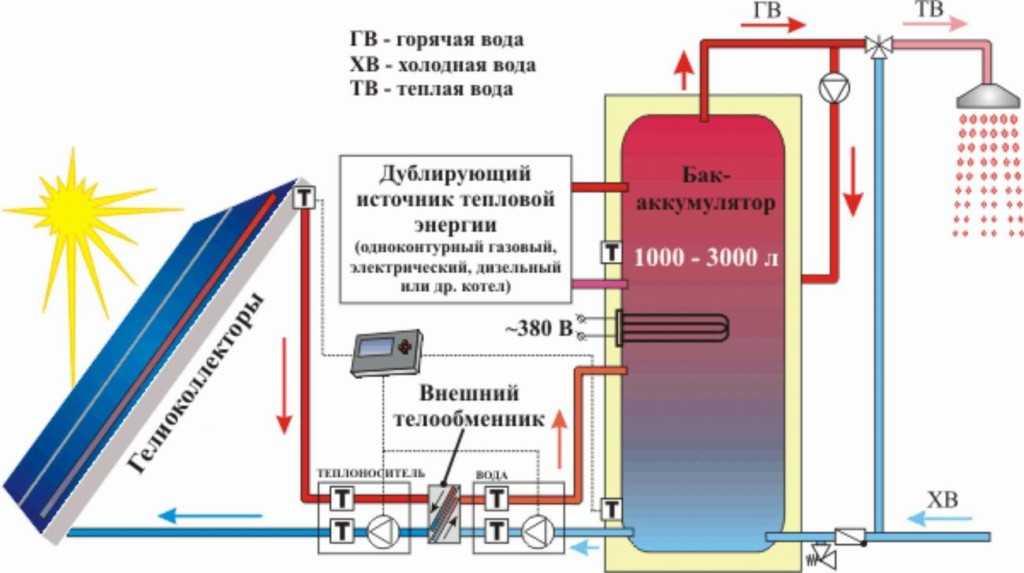

№2. Зимний вариант установки солярного коллектора для ГВС

В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.

Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.

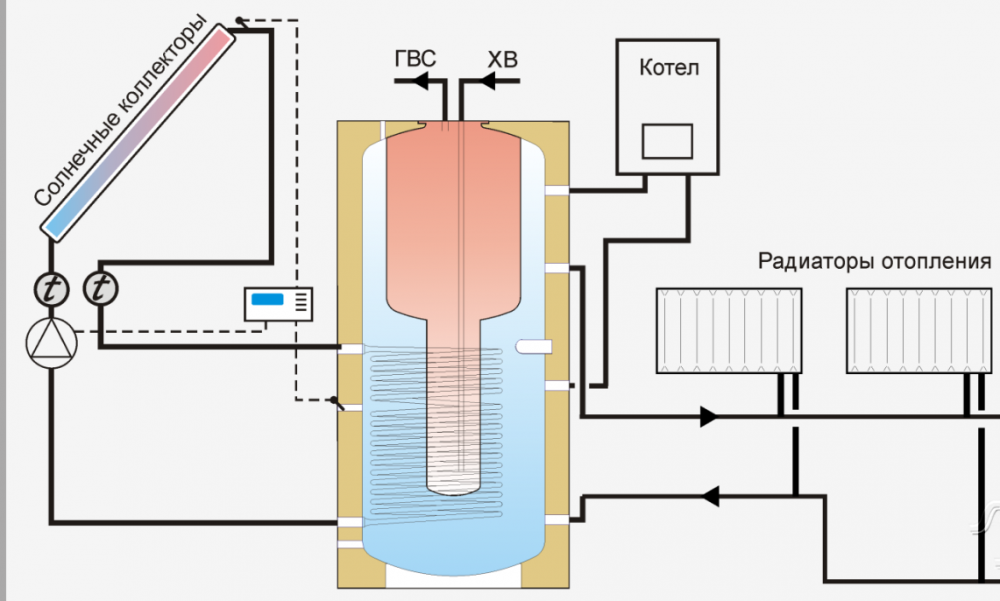

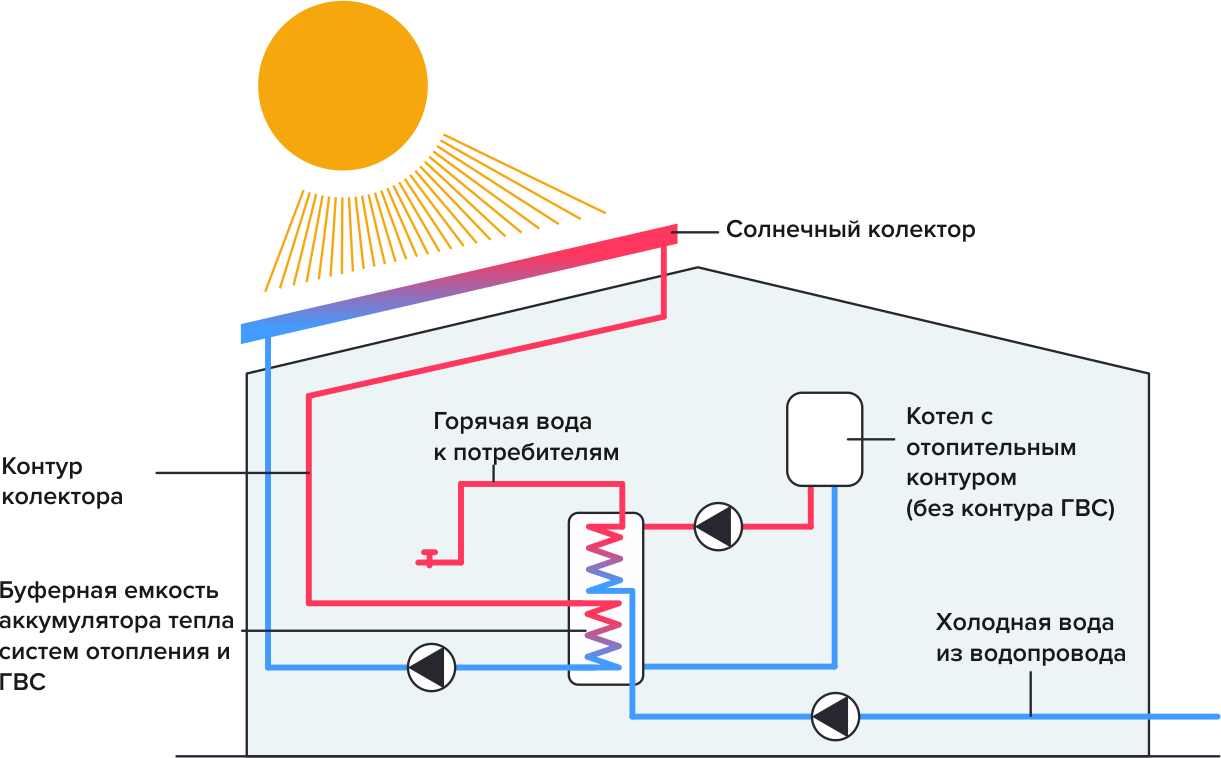

№3. Схема подключения коллектора для отопления дома

Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.

Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.

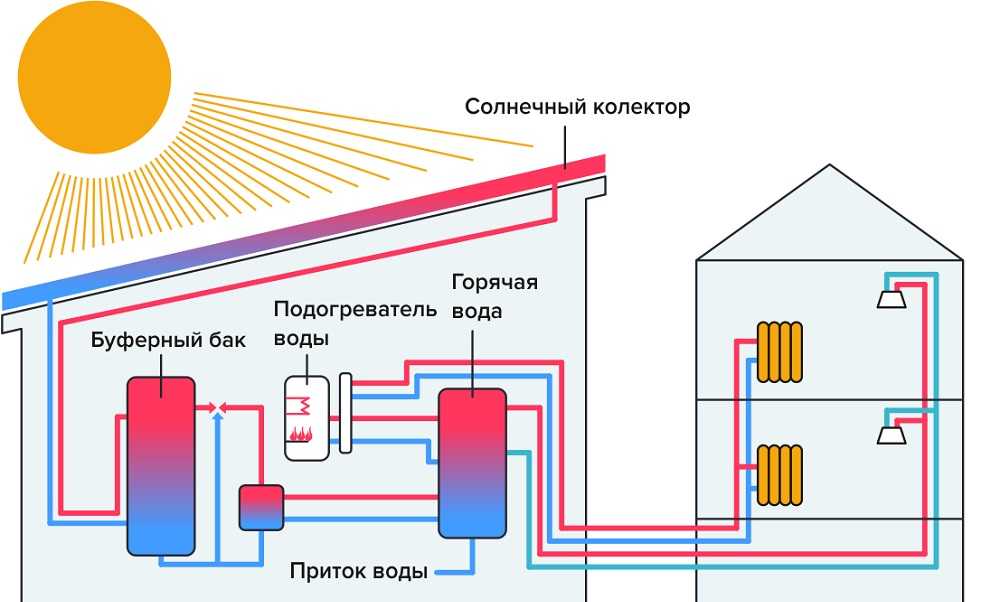

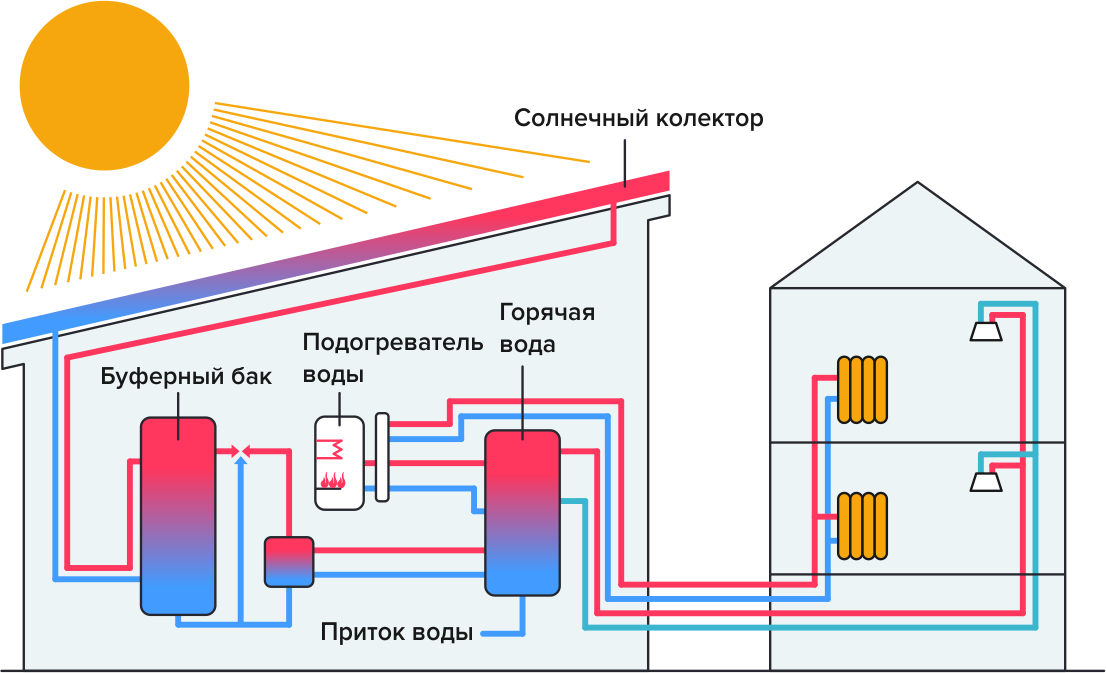

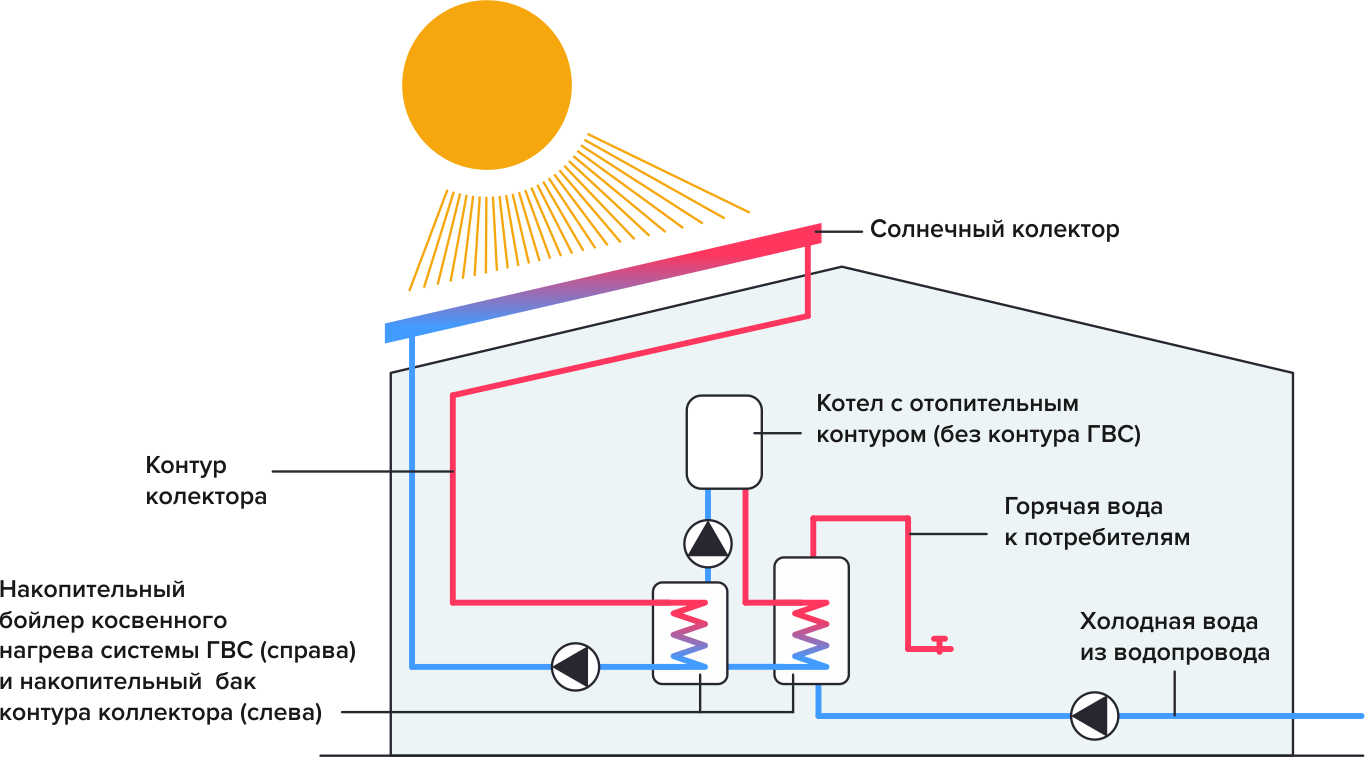

№4. Монтаж гелиосистемы для отопления и ГВС

Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.

Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.

№5. Установка коллектора для подогрева бассейна

Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.

Схема работы воздушного солнечного коллектора

  • Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
  • Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
  • Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

  • Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
  • Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Востребованы ли гелиосистемы

Уже сейчас установлено более 160 млн.м2 этих панелей во всем мире. Лидируют Китай и Япония. Не отстают и некоторые европейские страны, где выработка тепла такими системами составляет около 5% от всей необходимой.

Пройдет не много лет и многие страны откажутся от газа и угля совсем. К примеру, в Украине, где тарифы достаточно высокие, такие системы устанавливают в больших количествах. Единоразовое вложение денег позволит получить энергонезависимость, пусть даже и частичную. И дело не только в экономии, такие установки экологически чисты и не загрязняют окружающую среду.

Преимущества этих систем

Альтернативных источников энергии сейчас много, это и солнечные панели, ветрогенераторы, тепловые насосы и тд. Однако именно солнечные коллекторы набирают все большую популярность, этому есть ряд причин:

  • Стоимость системы самая низкая из всех альтернативных источников, это обусловлено несложной технологией изготовления и монтажа.
  • Несложный монтаж, который можно сделать даже самому, обладая определенными знаниями и навыками.
  • Легкость в эксплуатации, не нужно никаких особых навыков чтобы следить за ними.
  • Низкая стоимость ремонта, все детали системы недорогие. Нет крупных узлов, требующих замены целиком. Ремонт можно выполнить самостоятельно, предварительно немного изучив устройство.
  • Универсальность. Гелиосистему можно использовать для нагрева воды и отопления, без дополнительных циклов преобразования энергии. Подобрать количество панелей можно исходя их конкретной необходимости.

https://youtube.com/watch?v=pBvnzgHdH9Q

Немного о недостатках

У любой системы есть недостатки и солнечные коллекторы здесь не исключение. Они занимают значительную площадь, одна панель занимает в среднем 2-3 м2. Эффективность их работы зависит от климатической зоны где они используются.

Также они очень климатически зависимые, зимой их КПД минимально, при этом расходы энергии на обогрев максимально. Это делает солнечные коллекторы не очень эффективными для отопления. Как заявляют многие производители, они способны покрыть до 30% расходов на отопление.

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

  • Тепловой аккумулятор (обычная емкость под жидкость)
  • Теплообменный контур
  • Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.
