Солнечный генератор своими руками: инструкция по изготовлению альтернативного источника энергии

Из электродвигателя

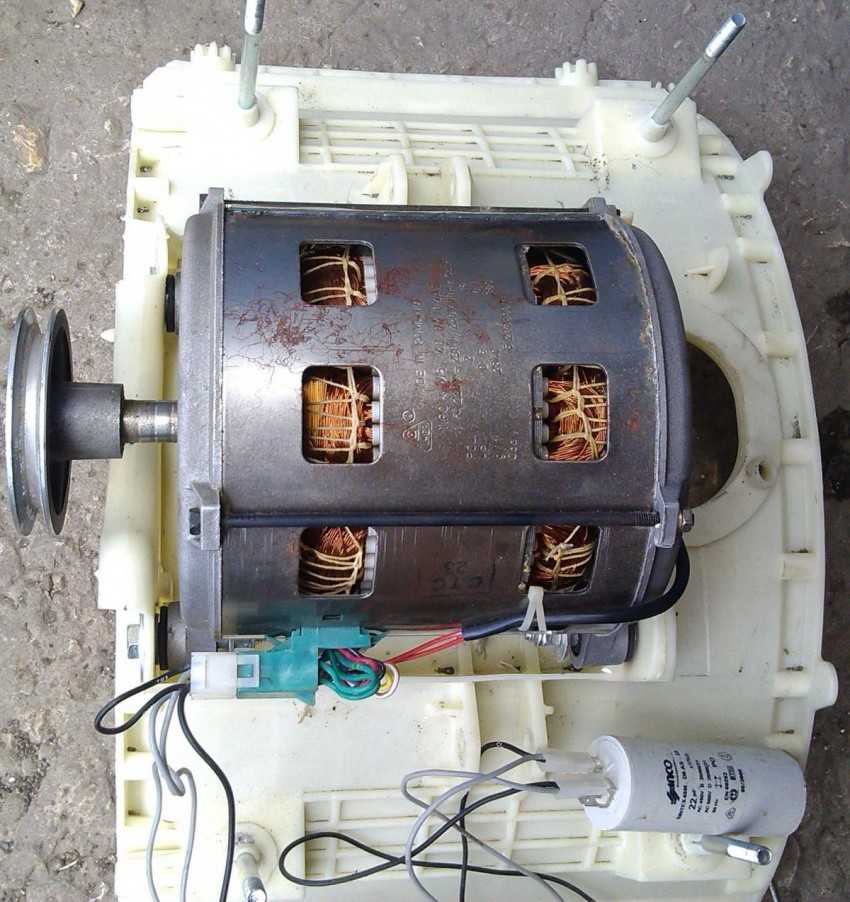

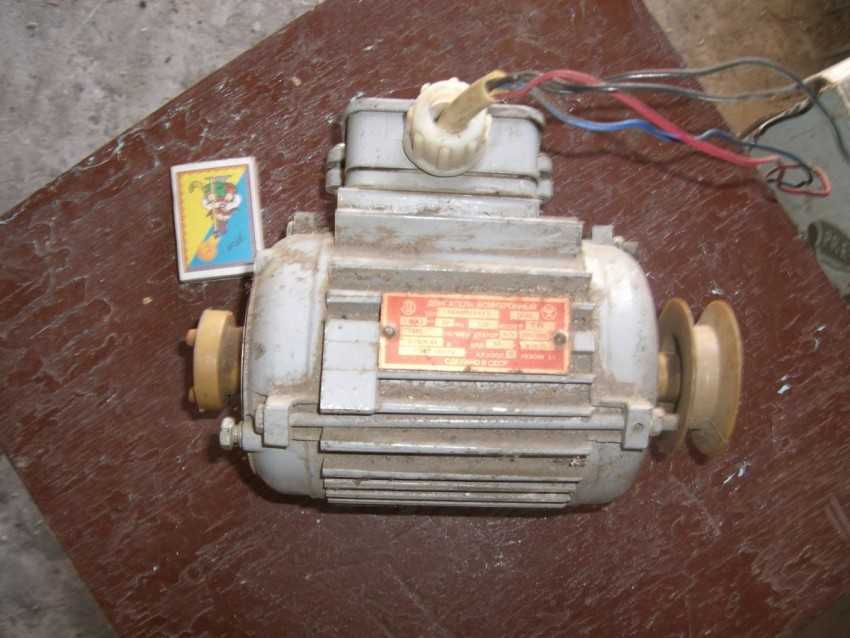

Для преобразования электромотора в функционирующий генератор необходимо использовать неполярные конденсаторные батареи, поэтому электролитические конденсаторы лучше не применять.

В моторе подключить конденсатор можно по двум схемам:

  • «Звезда» — с ее помощью можно провести генерацию при наименьшем количестве оборотов, но с низким напряжением на выходе.
  • «Треугольник» — работает на больших оборотах, поэтому вырабатывает больше напряжения.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Можно создать свое устройство из однофазного мотора при условии, что оно будет оборудовано ротором. Для запуска разработки нужно использовать фазосдвигающий конденсатор. Однофазный для переделки не подойдет.

Создать генератор просто, главное, иметь под рукой все необходимые компоненты в виде:

  • асинхронного мотора;
  • тахометра;
  • емкости под конденсатор;
  • самого конденсатора;
  • набор инструментов.

В процессе сборки потребуется выполнить следующие действия:

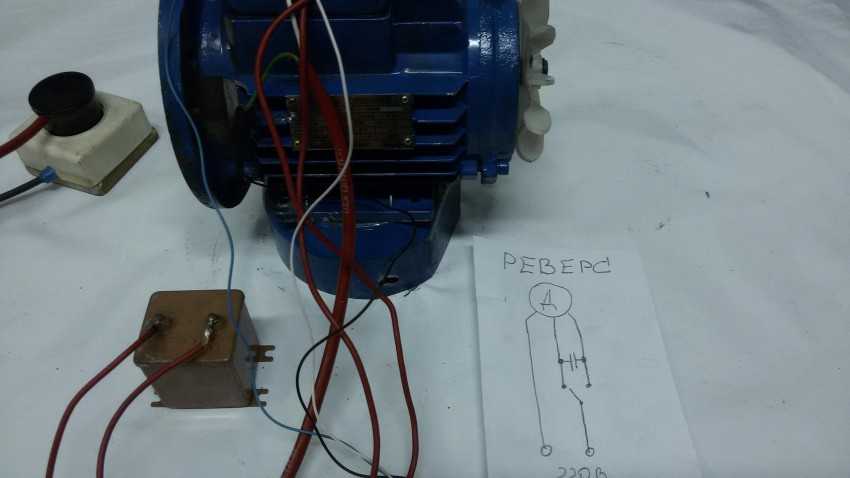

  1. Для начала нужно подсоединить электродвигатель к сети и завести его. Далее тахометром определить скорость его вращения.
  2. Узнав скорость, нужно к полученному значению надбавить еще 10 %.
  3. Далее нужно выбрать емкость под конденсаторы.

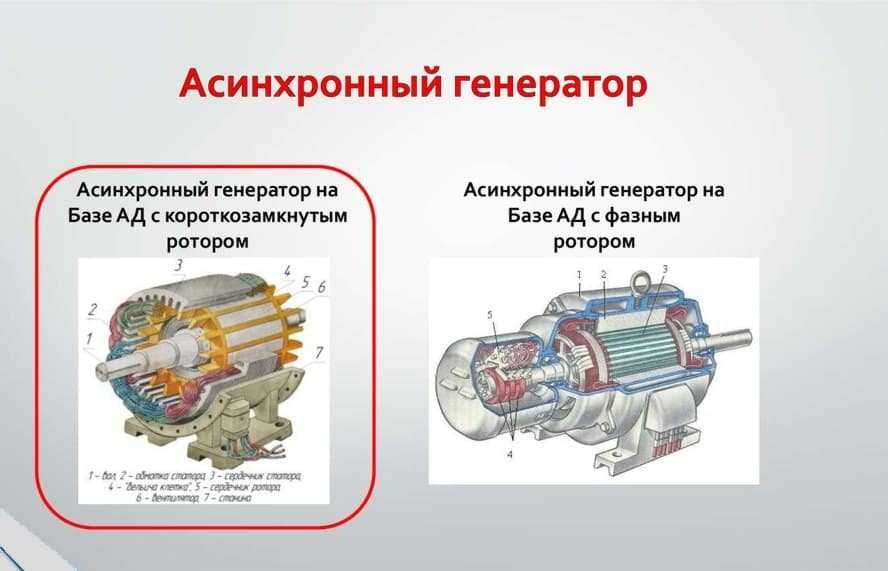

Генератор с короткозамкнутым ротором создает высокое напряжение, поэтому если нужен показатель в 220 В, то потребуется установка понижающего трансформатора.

Основное преимущество данного аппарата состоит в том, что имеющиеся конденсаторы не требуют обслуживания, ведь вся энергия ротора передается от магнитного поля ротора и тока, вырабатываемого в процессе работы генератора.

Но есть и некоторые недостатки:

  • В процессе работы нет возможности обеспечения промышленных параметров электрического тока, который вырабатывается генератором.
  • Высокая чувствительность даже к небольшим перепадам рабочих нагрузок.
  • При высоких нагрузках на генератор происходит нехватка электричества, после чего подзарядка становится невозможной, и генератор перестает работать.

Ограничения по работе установки

На ветряки, собранные своими руками, действует ряд ограничений, касающихся:

Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.

Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.

Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.

Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.

Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.

Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.

Как искать

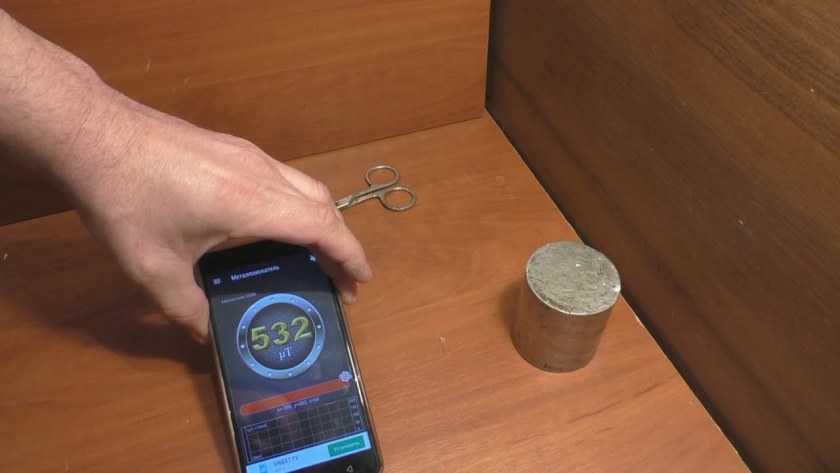

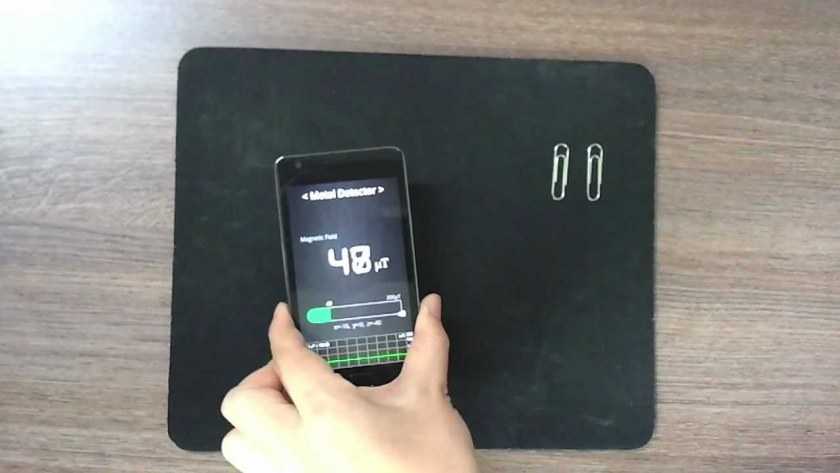

Сначала на смартфон загружается приложение, которое показывает значение магнитного поля (в Google Play после ввода «металлоискатель» появляется много бесплатных приложений).

Затем необходимо расставить четыре палки (или другие подобные объекты), чтобы создать зону поиска – без них, особенно на пляже, после минуты невнимательности можно долго вспоминать, где было положено начало поискам. Начать лучше с поля размером 1,5х1,5 метра, чтобы научиться пользоваться детектором.

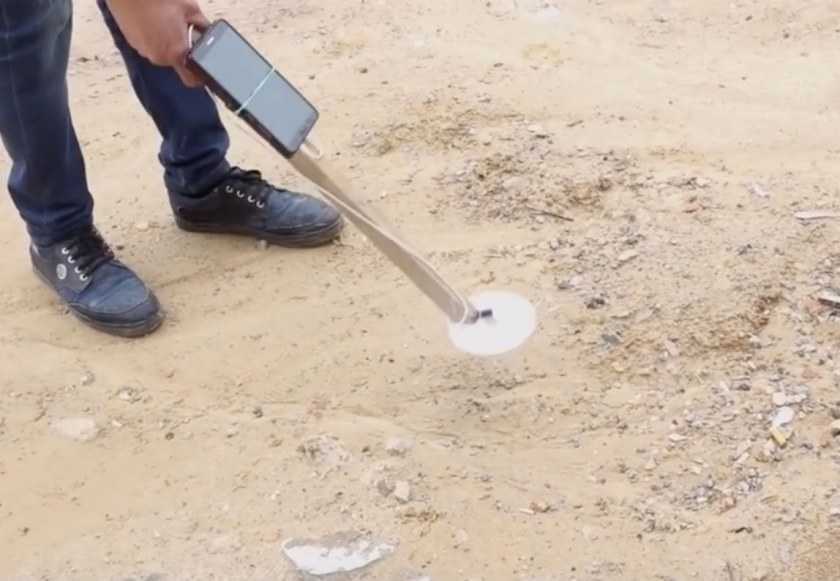

Итак, пришло время поисков. Смартфон крепится к селфи-палке, палка сгибается, чтобы вся конструкция выглядела как металлоискатель. Остается запустить приложение. Необходимо подождать 30 секунд, пока датчики откалибруются. После можно начать поиск.

Металлоискатель своими руками из телефона вполне возможен.

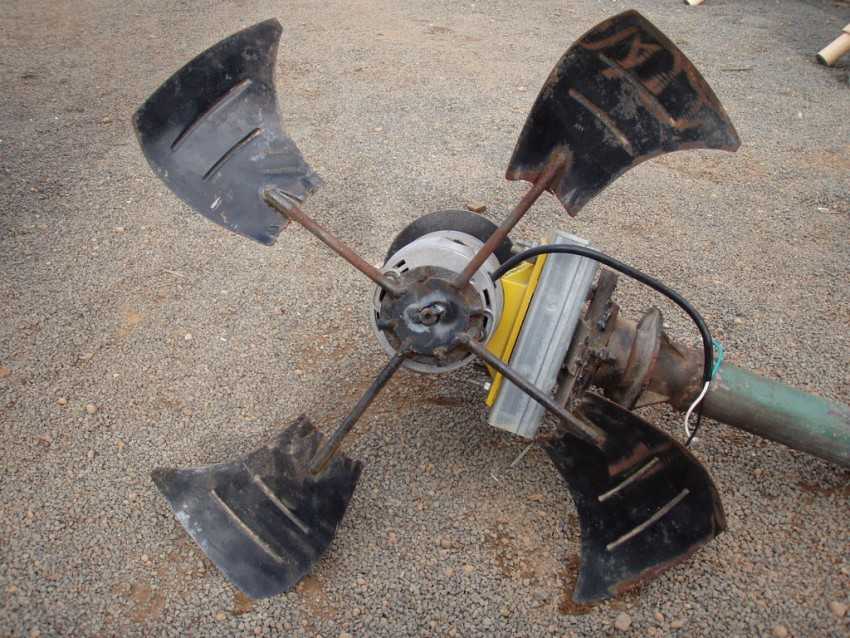

Как правильно расположить лопасти для максимального эффекта

По типу расположения мотора и вращения лопастей различают следующие виды:

Вращение «по ветру». Наиболее распространенная модель, так как способна улавливать любые потоки воздуха. Флюгерный противовес корректирует положение конструкции и ставит лопасти перпендикулярно.

Недочетом такой конструкции является возможность кругового вращения оси, а при подведенном кабеле высока вероятность наматывания на стержень и в результате блокировки движения в одном направлении.

Оптимальным вариантом для домашней сборки является вертикальный ветрогенератор, изготовленный своими руками. Данная конструкция имеет вытянутые в длину лопасти, расположенные вкруговую по периметру и обеспечивают постоянную работу генератора вне зависимости от направления ветра.

Какую силовую установку можно подобрать для генератора?

Прежде всего – мощность. В мобильных энергоустановках применяется следующее соотношение: на каждый киловатт вырабатываемой электроэнергии (не в пиковом, а в штатном режиме) подается 2-3 л/с двигателя.

Как правило, бензогенераторы разрабатываются в комплексе, то есть под определенный мотор разрабатывается генерирующий элемент. Для самодельной установки следует выбирать коэффициент 2-4 л/с на 1 киловатт энергии. В противном случае, при полной нагрузке двигатель быстро выйдет из строя.

На практике, собирая электростанцию «из того, что было», домашние мастера зачастую устанавливают пару мотор/генератор без предварительного расчета. Порой встречаются варианты «сращивания» достаточно мощного двигателя, по случаю купленного за бутылку самогона у знакомого прапорщика, с моторчиком от швейной машинки. И наоборот.


Рекомендуется собрать максимально много технической информации о компонентах, прежде чем рассчитывать их совместимость.

Двигатель от бензопилы или триммера

Неприхотливый механизм, очень простой в обслуживании. Как правило, двухтактный.


В такой схеме есть как преимущества, так и недостатки. С одной стороны вас не беспокоит вопрос, какое масло заливать в бензогенератор (оно добавляется в бензин, как на старых мопедах). Техническое обслуживание фактически отсутствует, как класс.

С другой стороны – высокий расход топлива и резкий запах из глушителя. Отвод выхлопных газов от бензогенератора обязателен, особенно если он расположен возле жилища.

Мощность не превышает нескольких л/с, соответственно генератора хватит для освещения, поддержания работоспособности насоса котла отопления и зарядки для мобильника. При малой нагрузке может проработать пару часов.

Мотор от колесной газонокосилки

Такие агрегаты у нас не очень распространены, однако подходящий экземпляр мотора от сломанного агрегата найти можно.


Мощность достигает 3-5 л/с, это уже заявка на полноценное питание для дачного домика. Можно даже небольшой холодильник включить. Попадаются четырехтактные модели. Это позволяет сэкономить топливо, получит более экологичный выхлоп, да и шума от таких моторов меньше. Обслуживание более сложное, однако, этот факт нивелирует высокая надежность, и возможность работать 4-6 часов под нагрузкой.

Двигатель от мопеда (мотоцикла)

Мопедный мотор подойдет для генераторов средней мощности. В зависимости от модели, можно снять мощность 2-3 кВт.

Двигатель от мотоцикла (типа «Ява» или «ИЖ») — это вообще находка для генератора.


Мощность более 25 л/с позволяет смело подключать генерирующую установку 5 кВт. Это полноценный источник питания для частного дома. Если использовать еще и коробку передач, вы получите относительно экономичную установку. Обкатка генератора позволит выяснить, на какой скорости вырабатывается мощность с эффективной нагрузкой.

Главное достоинство таких моторов – простота обслуживания и возможность работать продолжительное время. Пожалуй, самый доступный (в плане поиска) вариант.

Автомобильный мотор

Пусть это не покажется слишком амбициозной идеей. Найти на авторынке двигатель от «Москвича» или «Запорожца» не составит труда. Стоимость копеечная, можно купить сразу два, на запчасти.

Ремонтируются такие агрегаты изолентой и пассатижами. Если уважаемый читатель иного мнения – для вас данный материал не руководство к действию, а просто интересная информация.


Переделка такого мотора в привод для бензогенератора своими руками, не представляет сложности. Установить на прочный фундамент, вывести педаль газа и сцепления на ручной привод, и можно использовать даже коробку передач.

Что нужно для работы?

Для изготовления генератора, состоящего из комплекта солнечных батарей, требуются такие инструменты и материалы, как:

  • модули для преобразования солнечных лучей в энергию;
  • алюминиевые уголки;
  • деревянные рейки;
  • листы ДСП;
  • прозрачный элемент (стекло, плексиглас, оргстекло, поликарбонат) для создания защиты для пластин кремния;
  • саморезы и шурупы разных размеров;
  • плотный поролон толщиной 1,5-2,5 мм;
  • качественный герметик;
  • диоды, клеммы и провода;
  • шуруповерт либо набор отверток;
  • паяльник;
  • ножовка по дереву и металлу (либо болгарка).

В каком объеме понадобятся материалы, будет напрямую зависеть от запланированного размера генератора. Масштабная работа повлечет за собой дополнительные расходы, но в любом случае обойдется дешевле, чем покупной модуль.


Защитную основу для кремниевых пластин можно делать из стекла, оргстекла, поликарбоната или плексигласа. Первые три материала создают минимальную потерю преобразуемой энергии, а вот четвертый пропускает лучи значительно хуже и заметно снижает эффективность всего комплекса

Для конечного тестирования собранного агрегата используют амперметр. Он позволяет зафиксировать реальное КПД установки и помогает определить фактическую отдачу.

Водяной генератор на 220 В: как сделать в домашних условиях?

Для отопления частных домов применяют разные методы. Они отличаются друг от друга передачей тепла и видом энергоносителя. В процессе использования водяного отопления применяются разные виды котлов в зависимости от типа топлива:

  • Твердотопливные — в этом случае применяют для работы твердое топливо.
  • Электрические — в таких котлах тепло преобразуется с помощью преобразования электричества.
  • Газовые — в таких котлах теплоотдача происходит в момент сгорания газа.

Водяной генератор представляет собой емкость с водой, в которой находятся электроды для преобразования воды в кислород и водород. Чтобы сделать самостоятельно водяной генератор, потребуются:

  • лист нержавеющей стали;
  • пластина из оргстекла;
  • трубки из резины для подвода воды и отвода газа;
  • листы резины;
  • источник напряжения, который должен обеспечивать поступление тока в 5–8 А.

Чтобы собрать водяной генератор, необходимо:

  • Сначала нарезать нержавеющие пластины на прямоугольные листы.
  • Уголки на них срезать, чтобы в дальнейшем стянуть устройство болтами.
  • В каждой пластине просверлить отверстие в 5 мм на расстоянии 3 см от низа пластины для поступления и отвода воды.
  • Кроме того, к пластинам следует припаять провод, чтобы присоединить его к источнику питания.

Прежде чем собрать генератор из резины, сначала нарезают кольца с диаметром 200 × 190 мм. Готовят две пластины из оргстекла с размерами 200 × 200 мм, при этом нужно заранее просверлить в них отверстия по всем сторонам под болты М8.

Собирать водяной генератор начинают так: сначала кладут первую пластину, затем резиновое кольцо, промазанное герметиком, и так далее по такой же схеме. После этого всю конструкцию стягивают болтами и пластинами из оргстекла.

В последних нужно просверлить отверстия: в одной пластине внизу, чтобы проходила жидкость, в другой — наверху для отвода газа. Туда следует вставить штуцер. На эти штуцера нужно одеть полихлорвиниловые трубки.

Из достоинств данного вида отопления выделяют следующие:

  • экологический тип отопления, ведь при сгорании водорода в кислороде появляется вода в виде пара, при этом нет выбросов вредных веществ в атмосферу;
  • можно не переделывая подключить генератор к уже существующей системе водяного отопления;
  • установка работает без шума, поэтому ей не требуется какое-то специальное помещение.

К недостаткам водяного генератора относятся:

  • Водород имеет большую температуру горения, поэтому простой котел может быстро сломаться.
  • Во время работы с газом Брауна необходимо быть осторожным, так как он взрывоопасный.
  • При работе водяного генератора необходимо применение дистиллированной воды.

Регулировка зазора клапанов бензогенератора — основы

Размер зазора клапана оказывает большое влияние на характеристики двигателя по всем аспектам. Если зазор клапана слишком мал, расширение стержня клапана в тепловом состоянии движка может привести к протечке клапана и выходу мощности или даже выгоранию клапана. Зазор клапана слишком велик — могут возникнуть столкновения между различными частями трансмиссии, а также между самим клапаном и седлом клапана. В то же время продолжительность открытия клапана будет уменьшена и вызовет недостаточность впуска воздуха и выхлопа, что будет непосредственно влиять на нормальную работу мотора.

В общем случае зазор клапана бензинового двигателя должен проверяться и регулироваться после его использования в течение 1 года или 300 часов. Работы по регулировке клапана проводятся в холодном состоянии и когда клапан полностью закрыт. Отремонтировать бензогенератор не сложно, и данная инструкция вам в этом поможет.

Как отрегулировать зазор клапана своими руками?

Поместите поршень на мертвую точку камеры сгорания цилиндра, а положительное положение между магнитной сталью маховика и воспламенителем пламени — положительная точка. Вставьте щуп в зазор между коромыслом клапана и клапаном и измерьте зазор подъемника.

Вот и все. Данные работы выполняются профессионалами за полчаса – час и стоит недорого, поэтому целесообразней воспользоваться услугами специализированного сервиса ремонта бензогенераторов.

Обслуживание и ремонт генераторов от профессионалов

В генераторе мы признаем важность регулярного обслуживания двигателей с корректировками для поддержания максимальной эффективности и проверки износа компонентов. Со временем может произойти ухудшение состояния смазочных материалов и топлива, что затруднит запуск аппарата. Резиновые компоненты и шланги также могут стать хрупкими

Это проблемы, которые наша квалифицированная команда может легко идентифицировать и исправить во время планового обслуживания

Резиновые компоненты и шланги также могут стать хрупкими. Это проблемы, которые наша квалифицированная команда может легко идентифицировать и исправить во время планового обслуживания

Со временем может произойти ухудшение состояния смазочных материалов и топлива, что затруднит запуск аппарата. Резиновые компоненты и шланги также могут стать хрупкими. Это проблемы, которые наша квалифицированная команда может легко идентифицировать и исправить во время планового обслуживания.

Регулярное техническое обслуживание бензогенераторов

Регулярное обслуживание не только гарантирует, что двигатели работают более эффективно и экономично, это помогает избежать дорогостоящих сбоев и незапланированных простоев.

Все наши сервисные и ремонтные работы выполняются по самым высоким стандартам, установленным инженерами, прошедшими обучение на заводе. Они имеют обширные знания и понимание наших продуктов в результате специализированного обучения и практического опыта. Наши инженеры прошли квалифицированную подготовку для проведения профилактического обслуживания и хорошо разбираются в диагностических методах.

Профилактическое обслуживание и ремонт электрогенераторов требуют квалифицированного персонала для обеспечения восстановления двигателей и поддержания их максимальной производительности. Мы владеем полностью оборудованными мастерскими для полного обслуживания генераторов.

Запуск

Переносной генератор необходимо разместить на ровной сухой поверхности, а в случае работы на открытом пространстве — защитить его от попадания осадков. Поскольку одноцилиндровые двигатели, применяемые в бензогенервторах, отличаются высоким уровнем вибраций, нельзя располагать на генераторе посторонние предметы, а особенно — емкости с топливом, во избежание их падения.

Перед запуском необходимо удостовериться в достаточном уровне моторного масла и при необходимости долить его, после чего двигатель генератора можно запускать.

Подключать нагрузку к генератору можно только после того, как двигатель будет запущен. Не запускайте генератор, если к нему подключены электроприборы.

Для запуска бензинового мотора служит специальная воздушная заслонка, в закрытом положении обогащающая топливную смесь. При первом запуске двигателя, особенно в холодную погоду, ее необходимо закрыть тем больше, чем ниже температура воздуха, а по мере прогрева двигателя плавно открыть

Прогретый двигатель должен запускаться без прикрытия заслонки, в противном случае стоит обратить внимание на регулировки карбюратора. Запуск в зависимости от конструкции двигателя осуществляется либо тросовым стартером (плавно вытяните его до ощущения сопротивления, после чего резко увеличьте усилие), либо электрическим (для запуска нажмите и удерживайте пусковую кнопку). Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске

Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации)

Запуск дизельного мотора отличается только тем, что нет необходимости использовать воздушную заслонку, но вместо этого нужно приоткрывать декомпрессор — устройство, снижающее давление в камере сгорания для облегчения проворота коленчатого вала при запуске. Кроме того, запуск дизельного мотора может сильно затруднить завоздушенная топливная система (первый запуск нового генератора или если до этого бак был выработан насухо). В таком случае придется прокачать топливную систему (порядок прокачки отличается для разных двигателей и описывается в руководстве по эксплуатации).

Дав поработать генератору некоторое время (в теплое время года бензиновый двигатель прогреется достаточно быстро, не более минуты), можно подключать нагрузку, убедившись, что индикаторы работоспособности или указатель напряжения генераторной установки указывают на ее полную работоспособность.

Выбор прозрачного элемента

Основные критерии выбора прозрачного элемента для создания генератора:

  • способность к поглощению ИК-излучения;
  • уровень преломления солнечного света.

Чем ниже показатель преломления, тем выше КПД продемонстрируют кремниевые пластины.

Наиболее низким коэффициентом светоотражения обладают плексиглас и оргстекло. Поликарбонат тоже имеет далеко не лучшие показатели.  Для создания каркасных конструкций под домашние гелиосистемы рекомендуется по возможности использовать антибликовое прозрачное стекло или специальный вид поликарбоната с антиконденсатным покрытием, обеспечивающим необходимый уровень термической защиты.

Самыми лучшими характеристиками в плане поглощения ИК-излучения обладают прочное  термопоглащающее оргстекло и стекло с опцией ИК-поглощения. У простого стекла эти показатели значительно ниже. От эффективности ИК-поглощения зависит, будут ли греться в процессе эксплуатации кремниевые пластины или нет.

Если нагрев окажется минимальным, фотоэлементы прослужат долго и обеспечат стабильную отдачу. Перегрев пластин приведет к перебоям в работе и быстрому выходу из строя отдельных фрагментов системы или всего комплекса.

Сборка

Секции укладываются на стекло подложкой кверху и спаиваются между собой и диодами согласно выбранной схеме последовательно-параллельного подключения. Для фиксации фотоэлементов на месте, а также закрепления проводников и диодов можно использовать прозрачный термоклей или бескислотный уксусный герметик.

Не используйте кислотные (легко отличимые по уксусному запаху) герметики – их использование в закрытом объеме приведет к быстрой коррозии пайки!

После того, как все фотоэлементы размещены, закреплены и спаяны, к выводам припаивается более толстый силовой провод – в нашем случае будет достаточно сечения 1,5 мм2. Он пропускается через отверстие в рамке, которую проще всего сделать из пропитанной олифой деревянной рейки. Метод закрепления стекла в рамке может быть различным:

  • Укладка в паз с последующим закреплением штапиком (наподобие тому, как это делается в оконных рамах);
  • Размещение между двумя рамками с последующей их стяжкой саморезами;

В любом случае, учитывая склонность дерева «дышать», нужно применять при укладе стекла незатвердевающий герметик.

Вместо дерева можно использовать более совершенные материалы при их доступности: алюминиевый уголок, металлопрофиль, использующийся при изготовлении стеклопакетов и так далее.

Стыки конструкции рамки, а также место вывода проводов необходимо дополнительно залить герметиком. После вторичной проверки всех соединений залейте фотоэлементы прозрачным лаком, чтобы полностью загерметизировать и скрепить сборку. После высыхания лака к рамке можно прикрепить заднюю стенку из любого подходящего материала, желательно из полимера наподобие поликарбоната. Пространство между стенкой и залитыми фотоэлементами лучше всего залить доступным компаундом, например – эпоксидной смолой.

Крепить получившуюся батарею, учитывая ее достаточно большую массу, необходимо как минимум в четырех углах рамки. Лучший способ усиления конструкции – собрать вторую рамку из стального уголка таким образом, чтобы солнечная панель достаточно плотно встала в нее, а затем саморезами скрепить их по периметру. Такую конструкцию можно спокойно будет размещать на крыше, стене или наклонной стойке в зависимости от того, как Вы планируете использовать солнечную батарею.

Наиболее оптимальный вариант стационарного размещения батареи – горизонтальный или с небольшим уклоном для стока осадков. В этом случае «электростанция» будет иметь максимальный КПД в полдень, когда влияние погоды и посторонних помех на мощность падающего солнечного излучения минимально. Максимальную токоотдачу в течение длительного времени можно обеспечить, предусмотрев возможность наклона панели вдоль хода солнца хотя бы вручную.

Советы по эксплуатации

Для продолжительной и безопасной работы двигателя постоянного тока и инвертора никаких особых условий не требуется, кроме разве что защиты от влаги и скачков напряжения.

Что касается литий-полимерного аккумулятора, то его недопустимо глубоко разряжать (менее 3,3 В) и ни в коем случае не допускать перегрева выше 60 градусов цельсия. Зарядка таких устройств также производится специализированными устройствами, не допускающими перезаряда, а перед использованием на холоде обязательно прогреть при комнатной температуре.

Топливные двигатели также нуждаются в соблюдении правил эксплуатации: правильном подборе горючей смеси, очистке воздушных и топливных фильтров, недопущении перегрева двигателя и т.д. В закрытом помещении выхлопным газам от такого двигателя необходимо обеспечить вентиляцию.

А в остальном, такое оборудование, собранное своими руками, сможет прослужить длительное время, снабжая драгоценным электричеством на даче, рыбалке или просто на отдыхе за городом!

Тепловой насос под солнечную энергию

Возвращаясь от генераторов к тепловым насосам, стоит отметить ещё один привлекающий вариант термоэлектрических устройств, где используется нагрев от естественного источника – солнца.

Подобные конструкции обещают более эффективную отдачу при условии правильного построения. К тому же в этом случае не требуется затрачивать искусственную энергию на подогрев.

Солнечный тепловой насос можно представить в образе двух отдельных ёмкостей, которые имеют циркуляционные контуры. Одна ёмкость исполняет роль горячей стороны, вторая, соответственно, исполняет роль холодной стороны.

Между ёмкостями устанавливается термоэлектрический преобразователь (к примеру, тот же модуль Пельтье). Горячая ёмкость дополняется солнечной панелью. Холодная ёмкость дополняется радиатором охлаждения. Схематично конструкция выглядит примерно так:


Структурная схема солнечного теплового насоса: A – ёмкость горячая; B – ёмкость холодная; 1 – солнечная энергия; 2 – стекловидное покрытие; 3 – тепловая изоляция; 4 – термоэлектрический преобразователь (модуль Пельтье); 5 – металлический радиатор; 6 – тепловая радиация; 7 – электрический ток

Как демонстрирует структурная схема теплового насоса, работающего от солнечной энергии, при нагреве через солнечную панель вода в контуре начинает циркулировать, разогревая, таким образом, весь объём жидкости. Теплом жидкости нагревается горячая сторона модуля Пельтье.

В свою очередь в холодной ёмкости наблюдается аналогичный эффект, но за счёт охлаждения жидкости через радиатор. Получаемая разница температур даёт электричество на термоэлектрическом преобразователе.

Нужно отметить, эта идея появилась достаточно давно. Задолго до появления модулей Пельтье и вообще систем кондиционирования. На практике эту систему применяли в разных видах, но значительного эффекта добиться так и не удавалось. Возможно, современные технологии помогут достичь высоких горизонтов.

Применение

В быту и на производстве такие генераторы широко применяются в различных сферах и областях, но наиболее востребованы они для выполнения следующих функций:

  1. Использование в качестве двигателей для ветряных электростанций, это одна из наиболее популярных функций. Многие люди самостоятельно изготавливают асинхронные генераторы для задействования их в этих целях.
  2. Работа в качестве ГЭС с небольшой выработкой.
  3. Обеспечение питанием и электроэнергией городской квартиры, частного загородного дома или отдельного бытового оборудования.
  4. Выполнение основных функций сварочного генератора.
  5. Бесперебойное оснащение переменным током отдельных потребителей.

Что нужно для работы?

Для изготовления генератора в домашних условиях требуются такие инструменты и материалы, как:

  • модули для преобразования солнечных лучей в энергию;
  • алюминиевые уголки;
  • деревянные рейки;
  • листы ДСП;
  • прозрачный элемент (стекло, плексиглас, оргстекло, поликарбонат) для создания защиты для пластин кремния;
  • саморезы и шурупы разных размеров;
  • плотный поролон толщиной 1,5-2,5 мм;
  • качественный герметик;
  • диоды, клеммы и провода;
  • шуруповерт либо набор отверток;
  • паяльник;
  • ножовка по дереву и металлу (либо болгарка).

В каком объеме понадобятся материалы, будет напрямую зависеть от запланированного размера генератора. Масштабная работа повлечет за собой дополнительные расходы, но в любом случае обойдется дешевле, чем покупной модуль.

Защитную основу для кремниевых пластин можно делать из стекла, оргстекла, поликарбоната или плексигласа. Первые три материала создают минимальную потерю преобразуемой энергии, а вот четвертый пропускает лучи значительно хуже и заметно снижает эффективность всего комплекса

Для конечного тестирования собранного агрегата используют амперметр. Он позволяет зафиксировать реальное КПД установки и помогает определить фактическую отдачу.

Про аккумуляторы для автономных систем

Аккумуляторы это наверно самая дорогая и важная часть системы, они очень капризны и быстро портятся, их много типов и с ними нужно относится нежно, иначе они быстро теряют емкость и портятся. По этому и контроллер нужно покупать умный, чтобы его можно было настраивать на разные типы, или там уже должны быть пред-установлены настойки для работы с разными типами АКБ. К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Тяговые аккумуляторы более выносливые и их можно разряжать на 80%, но они дороже и их тоже не желательно разряжать до 10вольт. Еще есть например гелиевые аккумуляторы, которые критичны к пере-заряду. Тонкостей много и лучше все изучить чтобы не терять свои деньги. Подробнее можно почитать про свинцовые аккумуляторы здесь — Автомобильные и тяговые аккумуляторы

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

Работа асинхронного электродвигателя в генераторном режиме

Если отключенный от сети асинхронный двигатель привести во вращение от какого-либо первичного двигателя, то в соответствии с принципом обратимости электрических машин при достижении синхронной частоты вращения, на зажимах статорной обмотки под действием остаточного магнитного поля образуется некоторая ЭДС. Если теперь к зажимам статорной обмотки подключить батарею конденсаторов С, то в обмотках статора потечёт опережающий ёмкостный ток, являющийся в данном случае намагничивающим.

Ёмкость батареи С должна превышать некоторое критическое значение С0, зависящее от параметров автономного асинхронного генератора: только в этом случае происходит самовозбуждение генератора и на обмотках статора устанавливается трёхфазная симметричная система напряжений. Значение напряжения зависит, в конечном счёте, от характеристики машины и ёмкости конденсаторов. Таким образом, асинхронный короткозамкнутый электродвигатель может быть превращен в асинхронный генератор.Стандартная схема включения асинхронного электродвигателя в качестве генератора. Можно подобрать емкость так, чтобы номинальное напряжение и мощность асинхронного генератора равнялись соответственно напряжению и мощности при работе его в качестве электродвигателя.

В таблице 1 приведены емкости конденсаторов для возбуждения асинхронных генераторов (U=380 В, 750….1500 об/мин). Здесь реактивная мощность Q определена по формуле:

где С — ёмкость конденсаторов, мкФ.

Мощность генератора,кВ·А Холостой ход Полная нагрузка
ёмкость, мкФ реактивная мощность, квар cos = 1 cos = 0,8
ёмкость, мкФ реактивная мощность, квар ёмкость, мкФ реактивная мощность, квар
2,0 3,5 5,0 7,0 10,0 15,0 28 45 60 74 92 120 1,27 2,04 2,72 3,36 4,18 5,44 36 56 75 98 130 172 1,63 2,54 3,40 4,44 5,90 7,80 60 100 138 182 245 342 2,72 4,53 6,25 8,25 11,1 15,5

Как видно из приведённых данных, индуктивная нагрузка на асинхронный генератор, понижающая коэффициент мощности, вызывает резкое увеличение потребной ёмкости. Для поддержания напряжения постоянным с увеличением нагрузки необходимо увеличивать и ёмкость конденсаторов, то есть подключать дополнительные конденсаторы. Это обстоятельство необходимо рассматривать как недостаток асинхронного генератора.

Частота вращения асинхронного генератора в нормальном режиме должна превышать асинхронную на величину скольжения S = 2…10%, и соответствовать синхронной частоте. Не выполнение данного условия приведёт к тому, что частота генерируемого напряжения может отличаться от промышленной частоты 50 Гц, что приведёт к неустойчивой работе частото-зависимых потребителей электроэнергии: электронасосов, стиральных машин, устройств с трансформаторным входом.

Фото электрогенераторов своими руками

https://youtube.com/watch?v=Rpctkw979JM

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях ;)

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Солнечный генератор своими руками: инструкция по изготовлению альтернативного источника энергии

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Про аккумуляторы для автономных систем

Аккумуляторы это наверно самая дорогая и важная часть системы, они очень капризны и быстро портятся, их много типов и с ними нужно относится нежно, иначе они быстро теряют емкость и портятся. По этому и контроллер нужно покупать умный, чтобы его можно было настраивать на разные типы, или там уже должны быть пред-установлены настойки для работы с разными типами АКБ. К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Тяговые аккумуляторы более выносливые и их можно разряжать на 80%, но они дороже и их тоже не желательно разряжать до 10вольт. Еще есть например гелиевые аккумуляторы, которые критичны к пере-заряду. Тонкостей много и лучше все изучить чтобы не терять свои деньги. Подробнее можно почитать про свинцовые аккумуляторы здесь — Автомобильные и тяговые аккумуляторы

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

Что нужно для работы?

Для изготовления генератора, состоящего из комплекта солнечных батарей, требуются такие инструменты и материалы, как:

  • модули для преобразования солнечных лучей в энергию;
  • алюминиевые уголки;
  • деревянные рейки;
  • листы ДСП;
  • прозрачный элемент (стекло, плексиглас, оргстекло, поликарбонат) для создания защиты для пластин кремния;
  • саморезы и шурупы разных размеров;
  • плотный поролон толщиной 1,5-2,5 мм;
  • качественный герметик;
  • диоды, клеммы и провода;
  • шуруповерт либо набор отверток;
  • паяльник;
  • ножовка по дереву и металлу (либо болгарка).

В каком объеме понадобятся материалы, будет напрямую зависеть от запланированного размера генератора. Масштабная работа повлечет за собой дополнительные расходы, но в любом случае обойдется дешевле, чем покупной модуль.


Защитную основу для кремниевых пластин можно делать из стекла, оргстекла, поликарбоната или плексигласа. Первые три материала создают минимальную потерю преобразуемой энергии, а вот четвертый пропускает лучи значительно хуже и заметно снижает эффективность всего комплекса

Для конечного тестирования собранного агрегата используют амперметр. Он позволяет зафиксировать реальное КПД установки и помогает определить фактическую отдачу.

Шаг 3: Выбор панелей

О том как правильно выбирать солнечных батарей в блоге магазина MyWatt есть отдельная статья, поэтому останавливаться на этом долго не будем. Рассматривать будем только  монокристаллические или поликристаллические, а аморфные и прочие тонкопленочные панели рассматривать не будем, в виду их быстрой деградации – потери мощности.

Основные отличия моно и поли:

Монокристаллические панели дороже и эффективнее, чем поликристаллические панели. Но в целом эффективность отличается незначительно, она зависит не только от типа ячейки, но и от качества самих ячеек и добросовестности производителя.

Характеристики солнечных панелей, как правило, приводятся к стандартным условиям испытаний (STC):

  • освещенность = 1 кВт/м2;
  • воздушная масса (AM) – 1,5;
  • температура – 25°C.

Как самостоятельно рассчитать мощность солнечных батарей?

Мощность солнечных батарей должна выбираться таким образом, чтобы потребляемая мощность нашими электроприборами, была восполнена обратно. Иными словами – сколько взяли, столько и нужно отдать + потери на преобразование, а также собственное потребления инвертора с контроллером заряда.

В связи с тем, что солнечный свет в течение дня поступает непостоянно и с разной интенсивностью, нельзя знать сколько выработает та или иная панель сегодня, но исходя их статистических данных это можно предположить достаточно точно.

Например, для средней полосы России в летнее время хорошим показателем считается если каждый 1 Ватт солнечной батареи выработал 6Вт*ч за световой день, но если рассматривать пасмурный, дождливый день этот показатель может быть в несколько раз меньше, поэтому при расчетах учтем этот факт и вместо 6Вт*ч, подставим 3Вт*ч.

Итак, наше потребление в Ватт-часах, с учетом КПД составило 32,5Ач * 12В = 390Вт*ч, разделим на 3Вт*ч и получим мощность солнечной батареи 130Вт, если у Вас получается не целое число – округляйте вверх.

Зимой и в весенне — осенний период запас по мощности требуется делать значительно больше, поскольку световой день короче — солнце находится над горизонтом меньше времени.

Где и как разместить генератор?

Место установки солнечного генератора выбирают очень внимательно и без спешки. Пластины, принимающие свет, обязательно размещают под наклоном, чтобы лучи не «падали» на поверхность перпендикулярно, а как бы аккуратно «стекали» по ней.

В идеале конструкцию располагают так, чтобы оставалась возможность в случае надобности корректировать угол наклона, таким способом, «улавливая» максимальное количество солнца.

Вполне допустимо поставить гелиосистему из солнечных батарей на земле, но чаще всего для размещения выбирают крышу дома или подсобного помещения, а именно ту ее часть, что выходит на самую освященную, преимущественно южную сторону участка.

Очень важно, чтобы рядом не было высоких зданий и мощных, раскидистых деревьев. Находясь в непосредственной близости, они создают тень и мешают полноценной работе агрегата


Чтобы солнечные установки качественно работали, их необходимо поддерживать в чистоте и порядке. Слой грязи, образовавшийся на поверхности улавливающей панели, снижает эффективность на 10%, а налипший снег и вовсе отключает агрегат. Поэтому регулярное обслуживание является обязательной процедурой и способствует поддержанию модулей в идеальном эксплуатационном состоянии

Средне-оптимальным для установки солнечного генератора считают уровень угла наклона крыши в 45⁰. При таком расположении фотоэлементы поглощают солнечный поток очень эффективно и выдают необходимый для корректного обеспечения жизнедеятельности дома объем энергии.


Чтобы получить от панелей реальную отдачу и обеспечить среднестатистическую семью нужным количеством энергии, придется занять под солнечный генератор 15-20 кв.м поверхности кровли

Для европейской части государств СНГ действуют несколько другие показатели. Профессионалы рекомендуют брать за основу угол стационарного наклона в 50-60⁰, а в подвижных конструкциях во время зимнего сезона располагать батареи под углом 70⁰ к горизонту.

Летом же менять положение и наклонять фотоэлементы под углом 30⁰.


Установив панели генератора на трек-систему, оборудованную опцией автоматического слежения за солнцем, можно повысить эффективность отдачи на 50%. Модуль самостоятельно выявит интенсивность лучей и будет подстраиваться под максимальную освещенность от рассвета и до заката

Непосредственно перед монтажом крышу дополнительно укрепляют и оснащают специальными прочными опорниками, так как далеко не всякая конструкция обладает способностью выдержать полный вес оборудования для преобразования солнечной энергии.


Чтобы надежно и прочно установить солнечный генератор на крыше, стоит приобрести специальные крепления. Они выпускаются отдельно под каждый тип кровельного покрытия и всегда имеются в продаже. При монтаже между панелями и крышей нужно обязательно оставить зазор для полноценного доступа воздуха и корректной вентиляции солнцепоглощающих элементов

В некоторых случаях под кровлей ставят усиленные стропила, предохраняющие крышу от обрушения, потенциально возможного из-за повышенной нагрузки, существенно возрастающей в зимний сезон, когда на кровельной поверхности скапливается снег.

Для запуска в работу гелиосистеме потребуются аккумуляторы, инвертор и контроллер заряда. О правилах подбора устройств и их включения в цепь узнаете из рекомендованных нами статей.

Как сделать каркас для пластин?

Для изготовления каркаса будущего генератора используют прочные деревянные рейки или алюминиевые уголки. Деревянный вариант считается менее практичным, так как материал требует дополнительной обработки во избежание последующего гниения и расслаивания.


Чтобы деревянный каркас выдержал эксплуатационную нагрузку и не сгнил уже после первого дождя, его необходимо пропитать специальным составом, предохраняющим дерево от воздействия влаги

Алюминий имеет гораздо более привлекательные физические характеристики и благодаря своей легкости не оказывает лишней нагрузки на крышу или другую опорную конструкцию, куда планируется установить агрегат.

Кроме того, за счет антикоррозийного покрытия металл не ржавеет, не гниет, не впитывает влагу и легко переносит воздействие любых агрессивных атмосферных проявлений.

Для создания каркасной конструкции из алюминиевых уголков сначала определяют размер будущей панели. При стандартном варианте на один блок используют 36 фотоэлементов размером 81 мм х 150 мм.

Для корректности последующей эксплуатации между фрагментами оставляют небольшой зазор (около 3-5 мм). Это пространство позволяет учесть изменение базовых параметров основы, подвергшейся воздействию атмосферных проявлений. В результате общий размер заготовки составляет 83 мм х 690 мм при ширине уголка каркаса в 35 мм.


Кремниевые пластины, уложенные в рамку из алюминиевого профиля, выглядят почти как изделия фабричного производства. Прочный и крепкий каркас обеспечивает системе безупречную герметичность и наделяет всю конструкцию высоким уровнем жесткости

После определения размеров из уголков выкраивают необходимые фрагменты и с помощью крепежных элементов собирают их в каркасные рамки. На внутреннюю поверхность конструкции наносят слой силиконового герметика, очень внимательно следя, чтобы не было пропусков и пустот.

От этого зависит целостность, прочность и долговечность монтируемой конструкции. Сверху укладывают защитный прозрачный материал (стекло с антибликовым покрытием, оргстекло либо поликарбонат со специальными параметрами) и надежно крепят его с помощью метизов (по 1 с короткой и по 2 с длинной части рамы и 4 по углам корпуса).

Для работы используют шуруповерт и шурупы подходящего диаметра. В конце прозрачную поверхность аккуратно очищают от пыли и мелкого мусора.

Технические характеристики: на что обратить внимание

В сертифицированных солнечных батареях всегда указывается рабочий ток и напряжение, а также напряжение холостого хода и ток КЗ. При этом стоит учесть, что все параметры обычно указываются для температуры +25°C. В солнечный день на крыше батарея разогревается до температур, значительно превышающих эту цифру. Это объясняет наличие большего рабочего напряжения.

Пример технических характеристик солнечных батарей для дома

Также обратите внимание на напряжение холостого хода. В нормальных батареях оно порядка 22 В

И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж. Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег).

Что нужно для работы?

Для изготовления генератора, состоящего из комплекта солнечных батарей, требуются такие инструменты и материалы, как:

  • модули для преобразования солнечных лучей в энергию;
  • алюминиевые уголки;
  • деревянные рейки;
  • листы ДСП;
  • прозрачный элемент (стекло, плексиглас, оргстекло, поликарбонат) для создания защиты для пластин кремния;
  • саморезы и шурупы разных размеров;
  • плотный поролон толщиной 1,5-2,5 мм;
  • качественный герметик;
  • диоды, клеммы и провода;
  • шуруповерт либо набор отверток;
  • паяльник;
  • ножовка по дереву и металлу (либо болгарка).

В каком объеме понадобятся материалы, будет напрямую зависеть от запланированного размера генератора. Масштабная работа повлечет за собой дополнительные расходы, но в любом случае обойдется дешевле, чем покупной модуль.


Защитную основу для кремниевых пластин можно делать из стекла, оргстекла, поликарбоната или плексигласа. Первые три материала создают минимальную потерю преобразуемой энергии, а вот четвертый пропускает лучи значительно хуже и заметно снижает эффективность всего комплекса

Для конечного тестирования собранного агрегата используют амперметр. Он позволяет зафиксировать реальное КПД установки и помогает определить фактическую отдачу.

Самостоятельное изготовление коллектора

Изготовив солнечный коллектор для отопления дома своими руками, можно, фактически, бесплатно получать теплую и горячую воду для технических нужд или обогрева помещения. Простота такой работы и наличие в интернете многочисленных схем исполнения коллекторов позволяет выполнить их самостоятельно, что избавляет от необходимости приобретать дорогостоящую магазинную технику.

Необходимые материалы

В зависимости от своего типа самодельная гелиосистема может изготавливаться из различных материалов. Корпус устройства выполняется из фанеры, доски, плит OSB и других аналогичных вариантов. Также можно использовать алюминиевый или стальной профиль с обязательной оцинковкой. Срок эксплуатации самодельного устройства обычно составляет 15-20 лет, поэтому используемые материалы должны выдерживать длительное пребывание на открытом воздухе.

Лицевая поверхность коллектора закрывается светопрозрачным материалом. Лучше всего использовать закалённое силикатное стекло, которое одновременно отличается прочностью и длительное время сохраняет свои характеристики. У оргстекла и других полимеров со временем могут ухудшаться показатели светопрозрачности, что вынуждает проводить ремонт оборудования, в противном случае его эффективность существенно снижается.

Корпус коллектора может иметь вес в 50 килограмм и более. Соответственно, потребуется не только правильно спланировать его конструкцию, но и верно подобрать место для установки всего оборудования — на южную сторону, чтобы его рабочая поверхность как можно дольше освещалась солнцем.

Теплоизоляция корпуса устройства

Предотвратить потери тепла, вырабатываемого коллектором, можно качественной изоляцией корпуса устройства. Для утепления самодельной гелиосистемы может использоваться минеральная вата или пенопласт. Сегодня в продаже есть недорогие качественные теплоизоляторы по доступной цене. Предпочтение следует отдавать фольгированным утеплителям, которые одновременно отражают солнечные лучи, обеспечивают хорошую теплоизоляцию и повышают эффективность использования гелиоколлектора.

Выполнение теплового приемника

Теплоприемник коллектора — это адсорбирующий элемент, включающий многочисленные трубки, внутри которых циркулирует нагреваемая жидкость. Изготавливается теплоприемник из листовой меди или других аналогичных устойчивых к коррозии материалов. В последние годы популярностью пользуется недорогой вариант изготовления спирального теплообменника из полипропиленовых шлангов. Возможно использование уже готовых промышленных теплообменников от старых холодильников и аналогичного оборудования.

Накопительный бак

Накопительный бак в изготовленной самостоятельно гелиосистеме будет необходим не только для хранения нагретой воды. В высоко и среднетемпературных установках он позволяет решить проблемы с повышением давления в системе при нагреве теплоносителя.

В качестве накопительного бака можно использовать пластиковые резервуары емкостью до 40 литров. Специальными фитингами и трубами они последовательно включаются в цепочку. Дополнительно рекомендуется теплоизолировать накопительный бак, что позволит повысить эффективность работы всей системы коллектора.

Сборка оборудования

Подготовив все конструкционные элементы и необходимые материалы, можно приступать к сборке оборудования. Выполняется такая работа в несколько этапов:

  1. Из пиломатериалов выполняют корпус, который тщательно теплоизолируется с помощью пенопласта или минеральной ваты.
  2. Внутри корпуса коллектора располагают теплоприемник, состоящий из многочисленных прочных труб.
  3. Корпус коллектора можно дополнительно обклеить фольгой или другими отражающими поверхностями, что позволит обеспечить большую эффективность гелиосистемы.
  4. С помощью соответствующих фитингов теплообменник соединяют с накопительным баком, а в случае выполнения среднетемпературного коллектора систему труб подключают к отопительному контуру.

При необходимости в будущем можно увеличить площадь теплообменника, подключая дополнительные секции из трубок, аккумулирующих тепло. Такие дополнительные секции через соответствующие фитинги подключаются к базовому модулю, что позволяет с легкостью расширять всю систему, добиваясь оптимального нагрева помещения или же решения проблем с горячим водоснабжением.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный

Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках

Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Сотовый поликарбонат

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

В дополнение к перечисленным компонентам приобретите необходимую для теплоизоляции минеральную вату, она создаст своеобразный воздушный капкан, максимально снижая теплообмен с окружающим пространством, передавая все тепло в змеевик, а далее посредством шланга, в систему отопления дома.

Монтаж абсорбера

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Преимущества и недостатки природной энергии

Чем же так хороша природная энергия и что толкает на установку модулей не только частных лиц, но и владельцев крупных предприятий? Основными достоинствами солнечных преобразователей являются:

  • доступность источника электричества, которое обойдется пользователю бесплатно;
  • положительное влияние на сохранность окружающей среды;
  • долговечность приборов;
  • простой монтаж и принцип действия;
  • отсутствие проблем при повышении цен на коммунальные услуги.

Однако среди всех достоинств, панели имеют недостатки в виде:

  • очень большой стоимости;
  • приобретения повышенного количества фотоэлементов для удовлетворения потребностей большой семьи или помещения с площадью более 50 кв. м;
  • спада производительности при работе панели в пасмурную погоду.

Классификация

Генераторы короткозамкнутого типа получили наибольшее распространение, ввиду простоты их конструкции. Однако существуют и другие типы асинхронных машин: альтернаторы с фазным ротором и устройства, с применением постоянных магнитов, образующих цепь возбуждения.

На рисунке 5 для сравнения показаны два типа генераторов: слева на базе асинхронного двигателя с короткозамкнутым ротором, а справа – асинхронная машина на базе АД с фазным ротором. Даже при беглом взгляде на схематические изображения видно усложнённую конструкцию фазного ротора

Привлекает внимание наличие контактных колец (4) и механизма щёткодержателей (5). Цифрой 3 обозначены пазы для проволочной обмотки, на которую необходимо подать ток для её возбуждения


Рис. 5. Типы асинхронных генераторов

Наличие обмоток возбуждения в роторе асинхронного генератора повышает качество генерируемого электрического тока, однако при этом теряются такие достоинства как простота и надёжность. Поэтому такие устройства используются в качестве источника автономного питания только в тех сферах, где без них трудно обойтись. Постоянные магниты в роторах применяют в основном для производства маломощных генераторов.

Заключение

Таким образом, электрогенератор своими руками, может стать отличным вариантом альтернативного электроснабжения.

Его мощности будет достаточно для обеспечения электроэнергией строительных приборов, а также небольших домашних приборов. Поскольку работа производится с электричеством, то у людей, не имеющих ни малейшего представления о серьезности и опасности проделываемых манипуляций, электрогенератор может не получиться.

Не секрет, что сделанный своими руками генератор, будет раз в 5 дешевле, но не факт, что его продуктивность может конкурировать с покупной моделью заводской сборки, оснащенной автоматикой. Отказаться от подобной затеи следует в таких случаях:

  • если нет уверенности в собственных силах и знаниях;
  • когда несколько попыток сборки не увенчались успехом;
  • если нет в наличии соответствующего оборудования и измерительных приборов;
  • если нет навыка в расчетах и подборе компонентов прибора, а также в чтении схем.

При наличии всех необходимых конструктивных деталей можно попробовать собрать агрегат своими руками. Если процедура не увенчалась успехом – всегда можно прибегнуть к помощи покупных моделей. Покупка электрогенератора имеет только один минус – это высокую стоимость. Однако в некоторых случаях она вполне оправдана точностью рабочего процесса, а также возможностью самостоятельного контроля всего процесса переработки и преобразования постоянного тока в переменный.

Источники

  • https://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/
  • https://slarkenergy.ru/vetrogenerator/generator-dlya-vetryaka.html
  • https://220v.guru/vse-ob-elektroenergii/energiya-vetra/kak-sdelat-samodelnyy-vetrogenerator-na-220-v-4-kvt.html
  • https://electrikexpert.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami/
  • https://HomeMyHome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html
  • https://teplo.guru/eko/vetrogenerator-svoimi-rukami.html
  • https://svoimirykamicentr.ru/vetrogenerator-svoimi-rukami/
  • https://kakpostroit.su/vetrogenerator-svoimi-rukami/
  • https://generatorexperts.ru/elektrogeneratory/svoimi_rukami-2.html

Выводы и полезное видео по теме

Особенности и нюансы пропайки фотоэлементов для изготовления своими руками в домашних условиях эффективного солнечного генератора. Подсказки и советы для мастеров, любопытные идеи и личные наработки.

Как правильно протестировать фотоэлемент и замерить его основные параметры. Эта информация пригодится при последующих расчетах точного количества пластин, необходимых для полноценной работы системы.

Полное пошаговое описание процесса сбора солнечной батареи для генератора в домашних условиях. Правила работы, начиная от приобретения нужных элементов и заканчивая общим тестом изготовленного прибора.

Зная об устройстве солнечных генераторов, собрать их дома не составит большого труда. Конечно, работа потребует внимания, аккуратности и скрупулезности, но результат оправдает все финансовые и трудовые затраты. Готовый агрегат в полном объеме обеспечит здание теплом и электроэнергией, создав для проживающих необходимый уровень комфорта.

Сразу замахиваться на крупный проект не стоит. Для начала имеет смысл попробовать свои силы на сборке небольшого агрегата, а затем, полностью овладев всеми нюансами процесса, приступить к сооружению более мощной и масштабной установки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
