Газгольдер для дома: преимущества, виды, выгода, нюансы использования

Как выполняется заправка газгольдера?

Восполнение запасов топлива производится, в среднем, один раз в 2-3 года. Причем заказывать данную услугу следует уже при остаточном уровне газа в емкости порядка 20-25%. Непосредственно заправку выполняют специальные машины, обеспеченные шлангами длиной 30-40 м. Весь процесс состоит из следующих этапов:

  • Расчистка площадки вокруг оборудования и подготовка горловины.
  • Проверка данных измерительной аппаратуры, показывающей точный уровень наполнения.
  • Подсоединение патрубков резервуара к шлангу спецтехники.
  • Обнуление счетчиков измерительной автоматики.
  • Подача топлива и заправка газгольдера при поддержке насосов или компрессорной установки.
  • Удаление остатков газа посредством продувки каналов сжатым воздухом.
  • Демонтаж подключенного оборудования.

По времени вся процедура занимает в среднем от 30 до 60 мин. Это зависит от технологии закачки топлива и вместимости газгольдера. Отзывы владельцев оборудования отмечают, что дешевле обходится заказ больших объемов в однократном порядке. Например, заполнение 30% будет стоить примерно 20-22 руб. за 1 л, а 70% – соответственно, 15-17 руб.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

  • выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
  • подключаются магистрали и системы заправщика;
  • подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
  • система продувается сжатым воздухом, чтобы удалить остатки газа;
  • демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

  • колеса заправочной техники фиксируются специальными башмаками;
  • цистерна обязательно заземляется;
  • обслуживающий заправку персонал должен работать в специальной одежде;
  • заправочные работы в ночное время и при грозе запрещены;
  • оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Преимущества и недостатки использования

Несмотря на то, что установка газового оборудования на загородном участке — это отличный способ решения проблем с отоплением дома, такое оборудование имеет свои преимущества и недостатки, выявленные на основании отзывов владельцев.

Преимущества использования газгольдеров работающих на сжиженном газе:

  • возможность обеспечения автономной газификации в полноценном объеме;
  • газгольдер полностью безопасен для человека;
  • большой выбор установок. В зависимости от того, для каких целей вы покупаете емкость — приобретайте оборудование подходящего объема и других характеристик;
  • возможность покупки, установки, а также осуществления ухода за оборудованием с помощью компаний, которые специализируются на таких услугах;
  • возможность автономно использовать газ;
  • надежность оборудования.

На сегодняшний день существует множество зарубежных и отечественных компаний, которые занимаются производством и установкой газгольдеров. Стоит заметить, что не все эти компании производят оборудование с учетом климатических условий России.

Именно поэтому, при покупке ёмкостей для газа, обращайте внимание на его характеристики. Среди недостатков такого оборудования можно выделить только то, что оно может быть установлено неправильно, это может привести к некоторым последствиям, например, утечке газа или взрыву газовой смеси внутри установки

Среди недостатков такого оборудования можно выделить только то, что оно может быть установлено неправильно, это может привести к некоторым последствиям, например, утечке газа или взрыву газовой смеси внутри установки.

Для того, чтобы предотвратить возможные нежелательные последствия относительно установки и эксплуатации газгольдера, необходимо:

  1. Перед покупкой газгольдера прочитайте несколько отзывов о том или ином оборудовании.
  2. Предоставить процесс установки оборудования профессионалам. Ни в коем случае, не заниматься установкой самостоятельно.
  3. Периодически проводить осмотр оборудования с помощью специалистов.
  4. Проводить наполнение емкости газом, придерживаясь инструкции.

Сталь корпуса

Газгольдеры «евростандарт» изготовлены из стали S355J2. Это рядовая углеродистая сталь, не прошедшая вакуумную дегазацию и нормализацию. По сравнению с отборной сталью, из которой изготовлены резервуары АвтономГаз, в ней выше содержание углерода и кислорода, а её кристаллическая структура менее равномерна. Это значит, что сталь газгольдеров других европейских производителей  значительно хуже защищена от коррозии и образования трещин.

Фактическая толщина стенок корпуса газгольдеров, изготовленных по нормам ЕС, составляет 5,6 мм. Поскольку минимально допустимая толщина стенок составляет 5 мм, про запас остаётся всего ничего — 0,6 мм. Поверхностная внутренняя коррозия (наименее опасный вид коррозии) съест его за 20 лет. Для сравнения, для газгольдеров АвтономГаз аналогичный показатель составляет не менее 50 лет — настолько выше их защищённость от коррозии.

И даже для того, чтобы достичь такого срока службы,  газгольдеры с эпоксидным покрытием должны быть обязательно снабжены системой пассивной электрохимической защитой. Если защитное покрытие удалось уберечь от повреждений во время доставки и монтажа, то протектор защиты придётся менять раз в пять лет. Это хуже, чем у газгольдеров АвтономГаз, которые требуют нового протектора не чаще одного раза в пятнадцать лет, не зависимо от условий доставки и монтажа,  но значительно лучше, чем российские газгольдеры, нуждающиеся в дорогостоящей активной защите от коррозии.

Правила размещения газгольдеров

Место установки газгольдера зависит от его объёма, площади отапливаемого жилья, потребления газа и предпочтений заказчика относительно микроклиматических условий в помещениях. Санитарные правила и нормы (СанПиН) предусматривают такое расстояние от газгольдера до жилого дома:

  • для надземных резервуаров до 5 кубометров – 20 м;
  • для расположенных под землёй на 5–10 куб. м – до 30 м;
  • для надземных хранилищ на 10000–20000 литров – 40 м;
  • для подземных газгольдеров, ёмкость которых составляет 10–50 м³ – от 10 до 20 м.

Несмотря на то, что санитарные правила и нормы требуют расположения газохранилища не ближе 10 м от здания, иногда их размещают на расстоянии 5 метров — этого не следует допускать.  Для передвижных установок минимальное расстояние от дома до газгольдера практически не регламентируются. Мобильное оборудование допускается устанавливать непосредственно у стены отапливаемого помещения.

Не забывайте о необходимости организации удобного подъезда заправщика

Существуют правила и для размещения хранилищ в зависимости от климата, и для того, как установить газгольдер при высоких грунтовых водах. Верх подземной установки и отходящие от него трубопроводы не должны находиться выше точки промерзания грунта до –20°С. Высота размещения горловины газгольдера должна быть выше уровня грунтовых вод, а для защиты от вспучивания грунта, установка снабжается усиливающими кольцами.

Одно важное преимущество

Основное преимущество вертикального газгольдера, как вы уже поняли — это то, что его можно установить на очень ограниченной территории. Основной плюс — это то, что вы его можете воткнуть практически в яму метр на метр. И вам не потребуется  делать большие земляные работы.

Эти газгольдеры  активно применяются за границей. Потому что  территория у них не такая большая, как в России. И участки,  где проживают люди тоже, соответственно, имеют очень ограниченную площадь. Поэтому там они довольно  успешно применяются и достаточно популярны. У нас же в России площади позволяют, и горизонтальные газгольдеры намного популярнее, чем вертикальные.

Минусы газгольдеров

  • Самым главным недостатком является требования к размерам участка. В некоторых случаях, к примеру, шесть соток дачи, установка газгольдера, кроме мини и мобильного, невозможна. А данных объемов может и не хватать на продолжительное время, и заправку придется производить очень часто.
  • В вертикальных газгольдерах маленькая площадь испарения газа, поэтому необходимо использовать подогрев с помощью электричества, что влечет за собой увеличение затрат на отопление.

Теперь вы все знаете о резервуарах под газ. Какой из них выбрать, решать вам исходя из ваших предпочтений и потребностей.

  • Главная
  • >
  • Статьи
  • >
  • Монтаж газгольдера в частном доме: инструкция по установке, ориентировочная цена

Монтаж газгольдера в частном доме: инструкция по установке, ориентировочная цена

Но для того, чтобы стать счастливым обладателем системы автономного газоснабжения и навсегда избавиться от головной боли, недостаточно хорошей емкости для сжиженного газа!

Бесперебойную, эффективную и безопасную работу системы обеспечит качественный монтаж.

Этапы монтажа газгольдера:

  • Земельные работы
  • Установка фундамента
  • Крепление газгольдера на фундамент
  • Прокладывание газопровода в дом
  • Монтаж внутренней разводки труб к котлу, плите и другим необходимым элементам
  • Засыпание котлована
  • Пусконаладка

Весь цикл работ по установке газгольдера на даче, участке или коттеджном поселке занимает от 1 до 3 дней.

1. Выполнение земельных работ – 1 день 2. Установка газгольдера и подключение – 1 день 3. Земельные работы и установка могут быть выполнены в 1 день.

На срок монтажа могут повлиять и погодные условия, особенно, если работы выполняются зимой.

Плита и крепёж

По европейским строительным нормам резервуар может опираться на «брюхо», плита основания может не использоваться, если резервуар устанавливается с обваловыванием (заглубляется наполовину) и засыпается сверху грунтом. Поэтому многие модели европейских газгольдеров лишены опорных лап. Установка резервуара без лап  в котлован увеличивает риск повреждения защитного покрытия в районе прилегания резервуара к основанию и делает невозможным надёжное крепление резервуара к опорной плите. Вместо рекомендуемого анкерного крепежа за лапы из материала, не подверженного коррозии, для крепления не предназначенных для России резервуаров используют оцинкованный трос или упаковочные ленты.

Зачастую опорная плита, на которую монтируют такие резервуары изготовлена из обычного бетона и, вдобавок, пустотела. Это большой недостаток: срок службы пустотелых плит составляет не более пяти лет. После разрушения плиты резервуар может всплыть.

Как заправить газгольдер

  1. Заправку газгольдера могут проводить люди, прошедшие специальную подготовку и имеющие удостоверение. Для этого приглашают сертифицированную службу, доставляющую пропан в цистернах на автомобиле. Чтобы заправить стационарный резервуар, требуется обеспечить подъезд к нему — максимальная длина шланга заправщика составляет 40 м. Подсоединение к входному патрубку газгольдера выполняется только стальным хомутом, никакие самодельные конструкции недопустимы.
  2. Процедура длится 30-60 минут. Разрешено заполнять до 85% емкости, а остальную часть оставлять для испарения. Заправку проводят только в светлое время суток. Цистерну на шасси блокируют «башмаками» и обязательно заземляют. Сотрудник при этом должен быть одет в средства индивидуальной защиты.
  3. Расчет за заправку проводится по счетчику, установленному на автомобильной цистерне. В бытовой сфере лучше подготовить наличные. Заправка промышленных объектов часто допускает безналичный расчет по реквизитам, в заранее составленном договоре.
  4. Перекачка пропана из цистерны в газгольдер осуществляется при помощи насоса, компрессора или путем подогрева, для повышения давления от испарения. Для отопления лучше заправлять газ осенью. Если использование баллона происходит круглогодично и его объем позволяет, то заправку выполняют в конце зимы, когда пропан стоит немного дешевле. При небольших сосудах (50-200 л) допускается погрузка на автомобиль и самостоятельная транспортировка на заправочную станцию.

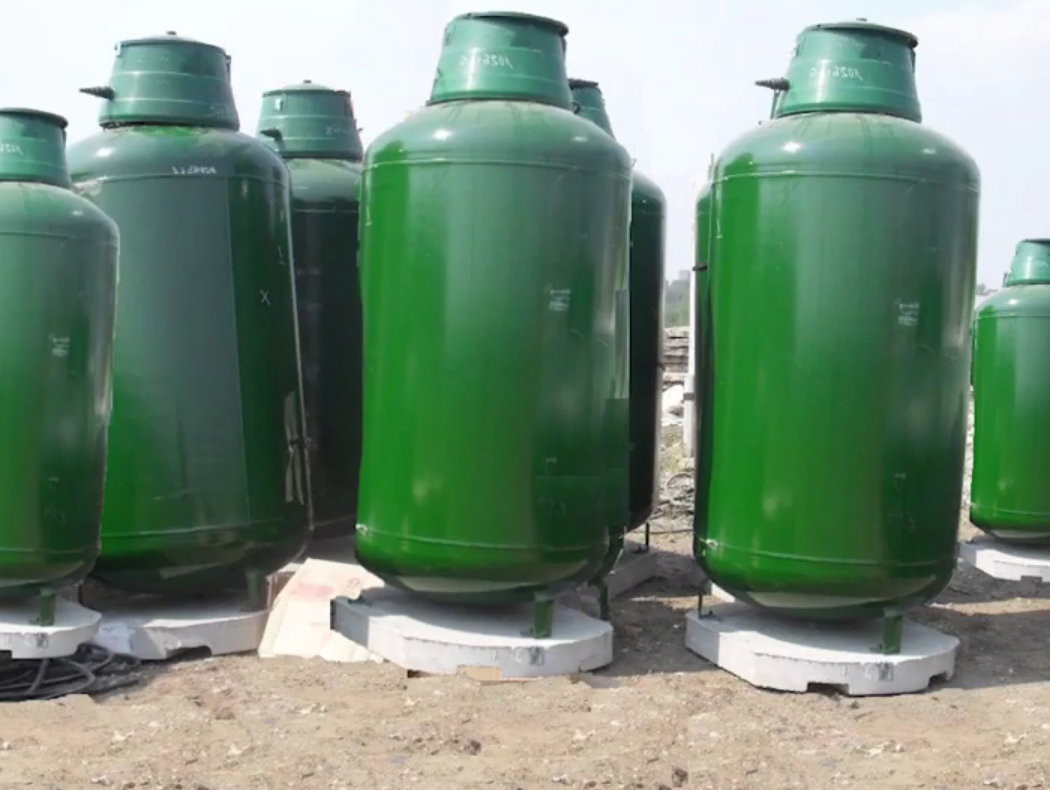

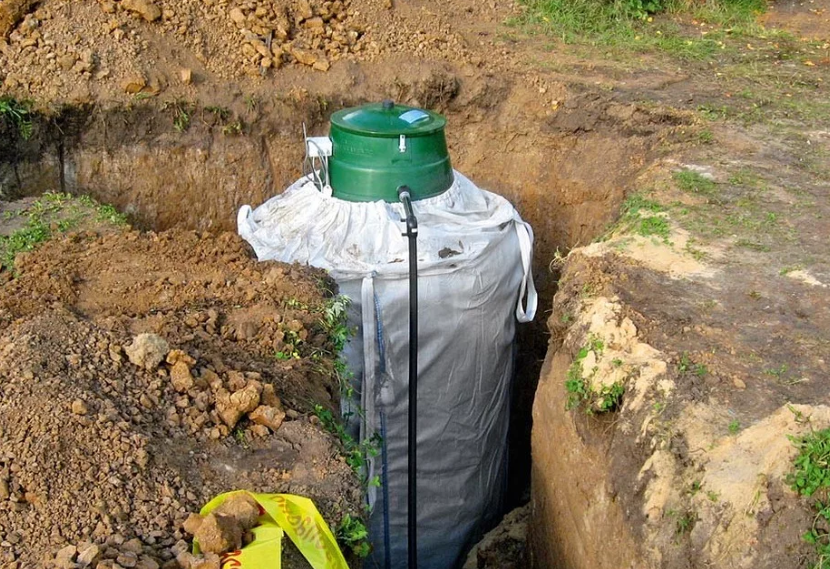

Что же такое вертикальный газгольдер

Если в двух словах – это тот же горизонтальный газгольдер только, соответственно, перевёрнутый вертикально. Ножки у него приделаны снизу, а вся арматура, вся редукционная группа находится сверху.

Для чего это было придумано и сделано? Используется этот газгольдер в том случае, если у вас ограниченное пространство на участке. Чтобы закопать горизонтальный газгольдер, вам на участке требуется минимум 3-4 метра длины и 2,5 метра ширины. Место небольшое, но тем не менее оно необходимо для того, чтобы закопать горизонтальный газгольдер под землю.

В случае с вертикальным газгольдером вам требуется примерно 1,5 метра в диаметре яма, куда опускается газгольдер вертикальный. Дальше он закапывается, и вы им пользуетесь и эксплуатируйте. Единственный минус в том, что вся эта длина  должна быть у вас закопана вглубь под землю. Если под горизонтальный газгольдер копается яма на 2 метра, то под вертикальный газгольдер эта яма должна быть уже минимум 3-4 метра в глубину. Это нужно учитывать при высоких грунтовых водах, и  если у вас есть еще какие-то проблемы именно глубоко под землей.

Основные требования к расположению газгольдера

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.

При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой. Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

Вертикальный или горизонтальный

Газгольдеры, которые устанавливают вертикально, больше интересуют владельцев маленьких участков: так можно соблюсти все требования к размещению и сэкономить драгоценную площадь. Это самое главное преимущество вертикальных газгольдеров, и по этой причине они так популярны в европейских странах.

В нашей стране больших территорий и высоких УГВ более распространен горизонтальный вариант.

Андрей2 Участник FORUMHOUSE

Горизонтальный закапывать дешевле, а если УГВ высоко, то вертикальный сложнее крепить.

Про то, что «у вертикальных газгольдеров маленькое зеркало испарения, и при большом разборе может быть недостаток газовой фракции» – на портале довольно много владельцев вертикальных емкостей, которые от маленького зеркала испарения не почувствовали вообще никаких неудобств.

Нормы установки

Планируя отопление частного дома сжиженным газом, необходимо принимать во внимание жесткие требования к установке газгольдера, исходя из которых выбирается место размещения на участке. Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

  • в 10 метрах от жилого дома, высотой до 5 этажей;
  • в 2 метрах от фундаментов иных сооружений;
  • в 5 метрах от септика;
  • в 15 метрах от точки водозабора (колодца, скважины, водоема);
  • в 5 метрах от деревьев.

Расстояние от газгольдера до ограждающих конструкций без фундамента по периметру участка не регламентируется. До установки газгольдера в частном доме следует подготовить чертеж с указанием расстояний от всех объектов на участке до места, где будет смонтирована емкость для газа, с параметрами приямка для резервуара и траншеи для газопроводной трубы.

Установка газгольдера на даче или в частном доме предусматривает правильное оформление той части территории, где смонтирована цистерна с газом. После ее погружения в приямок и засыпки, на поверхности земли разрешено обустраивать газоны или клумбу. Нельзя бетонировать площадку, укладывать плитку, сажать кустарники и деревья, поскольку требуется обеспечить возможность в короткие сроки демонтировать резервуар в случае его протечки.

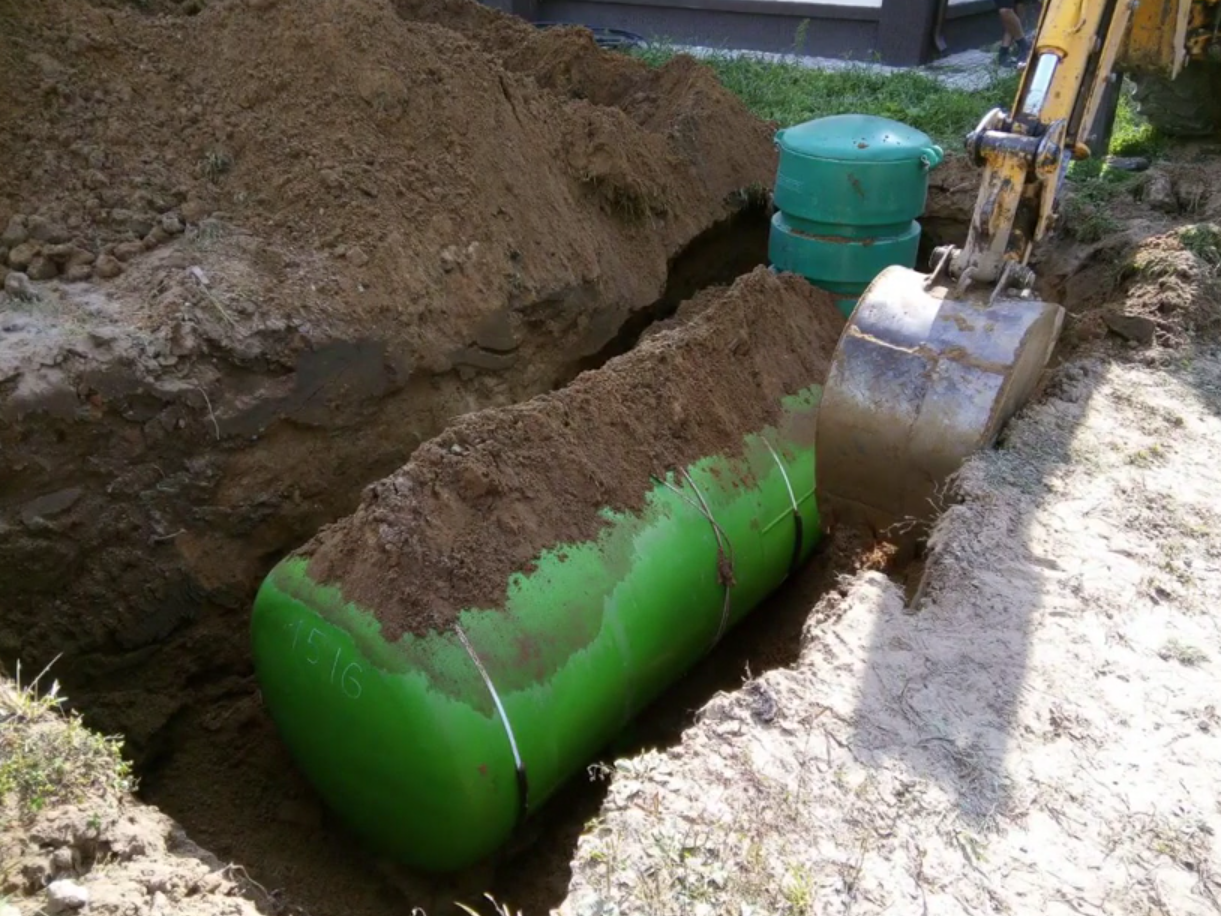

Схема правильной установки горизонтального газгольдера в котлован

По возможности емкость размещают таким образом, чтобы у машины-заправщика был свободный доступ к горловине. Если особенности участка не позволяют расположить хранилище топлива неподалеку от въезда, для закачки сжиженного газа в емкость используют специальный рукав длиной более 40 метров.

Размеры приямка для резервуара: глубина составляет от 1,9 метра, ширина – 2 метра, длина должна соответствовать габаритам емкости. Стенки приямка – пологие.

Достоинства и недостатки

Специалисты и потребители отмечают ряд «плюсов» и «минусов» приобретения и использования автономных вертикальных газгольдеров.

Главными достоинствами газгольдеров вертикального типа считаются следующие:

  1. В отличие от горизонтальных, они позволяют сэкономить место на участке – как минимум в 3 раза.
  2. Они (как и горизонтальные, работающие на пропан-бутановой смеси) являются высокоэкологичными – отсутствуют отходы сгорания, запахи, угроза заражения почвы.
  3. Возможность использовать объем газа в заполненном резервуаре в течение длительного времени – не прибегая к покупке и/или дополнительной заправке нескольких «классических» баллонов красного цвета со сжиженным газом объемом 50 литров.
  4. Владелец дома может самостоятельно регулировать объем потребляемого газа.
  5. Менее жесткие, чем для горизонтальных наземных газгольдеров, требования к установке. Так, в соответствии с требованиями СНиП РФ, подземные вертикальные емкости должны находиться на расстоянии 10 м от помещений жилых, 5 м – от гаража, 2 м – от забора, 15 м – от водоемов, колодцев, от линии электропередач – на дистанции в 1,5 раза больше высоты столба/опоры.

Среди основных недостатков отмечают:

  1. Высокую стоимость самого газгольдера с аппаратурой и затрат на подвоз-заправку газа (несмотря на его относительно низкую цену) – главный критерий, на который ориентируются владельцы загородных домов.
  2. Увеличение стоимости установки вертикальных газгольдеров связана также с их высотой (около 3-х метров), что требует вырыть более глубокую яму/котлован (как минимум, 4 метра) – нередко для этого необходимо применение спецтехники (экскаваторов).
  3. Возможная коррозия металла, используемого для изготовления стенок резервуара – зависит от его толщины, срока использования и природных явлений (наличие талых вод, вечной мерзлоты и прочее).
  4. Недостаточная, по сравнению с горизонтальным, поверхность испарения газа.
  5. Емкости для газа европейских производителей предназначены для стран с относительно мягким климатом, в то время как в большинстве регионов России долгое время стоят сильные морозы, в результате газопроводы могут прийти в негодность спустя короткий промежуток времени.

Характеристики резервуара

К основным технико-эксплуатационным характеристикам можно отнести толщину стен, рабочую температуру, поддерживаемое давление и объем. Обычно в изготовлении применяют листовую сталь толщиной 7-10 мм. Надо иметь в виду, что модели европейского стандарта могут иметь меньшие показатели – порядка 5-6 мм. Но тонкие стены не рассчитываются на хранение отечественных смесей газа. Для газгольдера в российских регионах с большей вероятностью будет применяться сжиженный пропан-бутан без специальной переработки, поэтому требования к надежности конструкции повышаются. Температурный диапазон также зависит от региона эксплуатации. Как правило, производители обеспечивают корпуса морозостойкими покрытиями, рассчитанными на –40°C.

Что касается объема и давления, то эти показатели взаимосвязаны. Для домашнего использования рекомендуется приобретать резервуар с возможностью коррекции давления до 16 атм. При этом объем газгольдера будет составлять 2 000-5 000 л. Существуют и бытовые модели вместимостью более 10 000 л, но в силу габаритов подобные газохранилища применяются крайне редко.

Принцип работы

Принцип работы газгольдера довольно прост: газ закачивается в резервуар, и благодаря тому, что емкость не заполняется полностью, в пустом пространстве хранилища образуется воздушно-газовая смесь (пропан-бутан). Чтобы процесс естественного испарения проходил эффективно, следует придерживаться нескольких правил:

  • Нельзя заполнять емкость сжиженным газом более чем на 85%.
  • При установке резервуара необходимо строго учитывать, что он не должен охлаждаться ниже 0°, поэтому, если устанавливается наземный газгольдер, то потребуется его утепление.
  • Если предполагается, что площадь испарения будет невелика (например, в вертикальных емкостях), то необходимо продумать дополнительную систему испарителей.

Газовая смесь по трубопроводу поступает в дом, также как по обычной магистрали. Заправку газгольдера осуществляют специалисты, работающие на машине с заправочной цистерной. Сама процедура напоминает заправку автомобиля на газовой АЗС.

Подключение к газовой сети в доме

Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.

Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск

. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.


Автономное подключение частного сектора к газовому хранилищу Необходимо:

  • защитить от коррозии все металлические элементы, расположенные под землей;
  • установить сборник конденсата;
  • подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.

Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.

Правила размещения газгольдера на участке

Для установки автономной системы отопления потребуется значительных материальных затрат. По этой причине использовать газгольдер для частного дома площадь которого меньше 150 м2, с экономической точки зрения нецелесообразно.

Основным элементом автономной системы подачи газа является емкость для хранения сжиженного газа. К месту назначения газовая смесь доставляется специальными автоцистернами, которые обеспечивают наполнение хранилища.

Среднестатистический расход газовой смеси для обычного бытового использования составляет от 2,5 до 5 м3. Цистерна закапывается в грунт на безопасном расстоянии от жилых строений таким образом, чтобы автоцистерна могла беспрепятственно произвести заправку хранилища газовой смесью.

Большое значение имеет глубина установки хранилища. Предпочтительнее конструкции газгольдеров с высокой горловиной. Эта конструктивная особенность позволяет углубиться ниже уровня промерзания грунта, что избавляет владельца от дополнительных материальных затрат, связанных с необходимостью подогрева газовой смеси при низких температурах.

Большинство европейских производителей не выпускают газгольдеры с удлиненной горловиной поскольку в этом нет необходимости. Климатические условия на территории Европы практически полностью исключают возможность промерзания грунта.

Некоторые владельцы домов, стремясь сэкономить, приобретают хранилища вовсе без горловины. Такая недальновидность приведет только к дополнительным расходам. Углубление цистерны после установки – трудоемкий и дорогостоящий процесс, как и удлинение горловины.

Как бы там ни было, обойтись без заглубления газгольдера не удастся. При значительном снижении температуры газовая пропан-бутановая смесь перестает испаряться, что влечет за собой прекращение подачи газа.

Что представляет собой газгольдер

Газгольдер — это емкость, которая позволяет хранить сжиженный газ, а также обеспечивать постоянное давление внутри конструкции. Может иметь горизонтальное или вертикальное исполнение. Стоит заметить, что такие устройства начали использоваться для оборудования автономного газоснабжения достаточно недавно, до этого их устанавливали только на производствах.

На сегодняшний день, газгольдеры можно легко устанавливать на дачных участках для автономной газификации жилых домов и коттеджей.

Изготавливается емкость для газа из высокопрочных материалов, что позволяет ему выдерживать давление. Кроме того, такие емкости устойчивы к коррозии и могут выдерживать минусовую температуру под землей. Эти качества обуславливают долговечность газгольдера.
