Принцип работы вытяжной вентиляции, расчет и выбор места установки (монтажа)

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

  • рабочий кабинет – 60 кубов;
  • общие гостиные или залы – 40 кубов;
  • коридоры – 10 кубов;
  • санузлы и душевые – 70 кубов;
  • курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание расчёта вентиляции

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспечении

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Особенности систем естественного типа

Создание оптимальных условий для жизни и работы людей является достаточно сложным процессом, включающим в себя множество составляющих. Одной из них служит организация хорошей циркуляции воздуха в доме. При этом от правильности установки в наибольшей мере зависит функциональность вентиляционной системы. Несоблюдение технологии монтажа или пренебрежение строительными нормами неминуемо приведет к ухудшению микроклимата. Согласно СНиП, создание хорошего микроклимата в жилом помещении возможно лишь при поступлении 3 куб.м. свежего воздуха в час на каждый квадратный метр площади. Для производственных площадей этот показатель варьируется от количества работающих людей, площади помещения и должен быть не менее 20 м.куб/ч.

Система вентиляции большинства квартир, расположенных в домах старой постройки, основана на естественной циркуляции воздушных масс. Аналогичная схема используется для создания воздухообмена в частных домах и общественных зданиях небольшой площади. Свежий воздух поступает в помещение сквозь окна и двери, а выводится наружу через общий вентиляционный канал (в частных домах сквозь потолок и специальные продухи).

В погоне за повышением термоизоляционных свойств помещения многие стремятся заменить устаревшие деревянные окна и двери на новые пластиковые аналоги. Подобное действие приводит к нарушению циркуляции воздушных масс, которые не могут больше поступать в квартиру естественным путем. В этом случае выручит приточный оконный или стеновой вентиляционный клапан. Это простое устройство, которое не требует подключения к электросети. Модельный ряд приточных клапанов велик: от самых обычных шумозащитных до автоматических. Последние, при достижении определенной влажности, автоматически закрываются. Рекомендуется устанавливать клапан в стену на уровне форточки.

Пример клапана естественной приточной вентиляции

Правильно организованная приточная система вентиляция обеспечивает достаточное поступление свежего воздуха в помещение. Для увеличения циркуляции воздушных масс на промышленных объектах подобная система вентилирования применяется крайне редко, поскольку не способна организовать качественный воздухообмен на большой площади. Как правило, в аналогичных постройках используются иные схемы вентилирования такие, как механическая приточно-вытяжная или туннельная.

Естественная и принудительная

Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.

Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.

Естественная вентиляция: «плюсы» и «минусы»

Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования

Второе важное достоинство – решения для этой системы занимают минимум свободного места

Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз

Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.

На крупных объектах их производительности недостаточно, что может быть опасно для работников.

Параметрический ряд

Технико-экономические расчеты показывают, что с ростом объема воздуха, перемещаемого по воздуховодам, оптимальная (экономичная) скорость его должна падать. При переходе на экономичные скорости, сечения магистральных воздуховодов крупных вентиляционных установок становятся соизмеримыми с сечением самой установки. Естественно, что прокладка воздуховодов и раздача воздуха становятся крупной проектной проблемой, при которой не приходится считаться с оптимизацией скорости в воздуховодах, что в свою очередь, ведет к перерасходу электроэнергии.

Можно отметить тенденцию к снижению единичной производительности вентиляционных установок и центральных кондиционеров. Многие фирмы выпускают основной размерный ряд установок производительностью по воздуху до 100-120 тыс. м3/ч, при этом, как правило, указывается, что по особому заказу могут быть поставлены установки и большей воздухопроизводительности. В качестве параметрического ряда по производительности принимается последовательность чисел

[аj-1 + (i-1)·dh1

Снижение общей воздухопроиэводительности установок систем вентиляции и кондиционирования воздуха идет по нескольким направлениям.

1. Введение в ряде стран нормативов энергопотребления зданий. Такие нормативы установлены в Англии, Швеции, США, Финляндии и др. Естественно, для того чтобы уложиться в жесткий норматив, проектировщику необходимо осуществить весь комплекс мер по снижению воздухообменов, а вместе с этим энергетических затрат на установки.

Введение стандарта нормативов энергопотребления для зданий различного назначения и инженерного оборудования дает значительный экономический эффект.

2. В ряде стран приняты нормы теплозащиты зданий различного назначения с высоким сопротивлением теплопередачи для наружных ограждающих конструкций.

Повышение теплозащитных свойств зданий (особенно с кондиционированием воздуха) также приводит к снижению воздухопроизводительности и энергопотребления установок.

3

Усилилось внимание к вопросам рециркуляции удаляемого из помещений воздуха. Наиболее просто это осуществляется для вытяжных систем, где не происходит загрязнения воздуха газами и парами вредных веществ

Например, при механической обработке металла, деревообработке и т. д. производится очистка воздуха от твердых частиц, после чего он возвращается в помещение. Для очистки воздуха при сварке, пайке и других подобных процессах выпускаются высокоэффективные фильтры.

Фирмы, производящие подобное оборудование, рекламируют их как теплоутилизаторы со 100%-ной эффективностью, так как весь воздух возвращается в очищенном виде в рабочее помещение, при этом уменьшаются отопительная нагрузка и воздухопроизводительность вентиляционных установок.

Традиционные схемы и системы, рассчитанные по валовому поступлению вредностей в весь объем помещения и на воздухообмен всего объема помещения, становятся неэкономичными из-за существенных капитальных вложений и эксплуатационных издержек.

4. Практически полный охват всех технологических устройств с вредными выделениями системами локальной вытяжной вентиляции, с подводом приточного, зачастую кондиционируемого воздуха к рабочим постам. Это особенно характерно для гибких автоматизированных производств машиностроения, приборостроения, электронных производств и др. В сочетании с устройствами регенерации вытяжного воздуха, теплоутилизаторами и другими системы кондиционирования воздуха приближаются к установкам безотходной технологии.

Расчет системы вентиляции производственного помещения

Расчет вентиляции производственного помещения должен производиться только высококвалифицированными специалистами. Процесс довольно сложный, учитывающий многие нюансы, которые необходимо увязать в общую эффективную схему вентилирования так, чтобы она показывала необходимые результаты.

При этом необходимо помнить, что при расчете всегда учитываются виды вентиляции производственных помещений, которые решено установить. Как пример кратко приведем две формулы расчетов.

Первая из них применяется для цехов, в которых нет вредных для здоровья человека выбросов:

L = I * n

L – нужный расход воздушных масс для конкретного цеха, помещения;

I – расход воздуха для одного человека, определенный санитарно-гигиеническими, строительными нормами;

n – количественный состав персонала.

Для помещений, где предполагаются выбросы технологическим оборудованием опасных веществ, используется другая расчетная формула:

L = Lм.в. + (mв.в. – Lм.в. (Су.в. – Сп.в.)) / (С1 – Сп.в.)

Lм.в. – воздухопоток, удаляемый местными вытяжками;

mв.в. – опасные вещества (мг/ч), поступающие извне;

Су.в. – количество опасных веществ (мг/м³) в удаляемом воздухе;

Сп.в. – количество ядовитых веществ в приточном воздухе;

С1 – количество опасных веществ (мг/м³), допустимое нормами.

Если опасных веществ выделяется несколько видов, для каждого из них производятся расчеты по данной формуле, результаты суммируются.

Особенности естественной приточно-вытяжной вентиляции


Естественная приточно-вытяжная вентиляция

В помещении, где сосредоточенно много неприятных запахов или газов, обязательно наличие естественной системы вентилирования. Во всех вентиляционных системах объем переработанного и выпущенного на улицу воздуха равен объему воздуха, поступившего внутрь.

На заводах и других предприятиях из-за работы оборудования загрязненность воздуха превышает допустимые значения, а вентиляция не всегда способна быстро подавать свежий. Недостаток восполняется открытием окон и поступлением воздуха из соседних помещений, что обеспечивает естественный приток воздуха.

Современные оконные конструкции в жилых зданиях выполнены из ПВХ-профиля. Они гарантируют герметичность, что является плюсом для жителей холодных регионов.

Однако это может стать и недостатком, если рассматривать ситуацию с точки зрения обеспечения воздухообмена. Инновационные материалы не позволяют воздуху с улицы проникать внутрь помещения.

Для решения этой проблемы были придуманы специальные клапаны для обеспечения воздухообмена. Они устанавливаются перед монтажом окон. Трубка в форме цилиндра, по которой движется воздух, с клапаном внутри устанавливается в стене и закрывается решетками с обеих сторон.

Естественная вытяжная вентиляция бывает двух видов:

  1. самопроизвольная. Воздух входит и выходит из комнаты через естественные отверстия;
  2. организованная. Через специально сделанные отверстия в стенах дома, расположенные на разной высоте и имеющие разный размер, проходит свежий воздух и выводится загрязненный.

К преимуществам естественной системы приточно-вытяжной вентиляции относятся:

  • простота конструкции;
  • низкая стоимость;
  • эффективность;
  • возможность монтажа без привлечения специалистов.

Естественная и принудительная вентиляция

Организованная естественная вентиляция

Внутри здания и снаружи воздух находится под разным давлением. Обычно внутри дома он легче, так как нагревается, а снаружи – тяжелее. За счет этой разницы холодный воздух естественным путем проникает внутрь здания, а теплый его покидает. Это и есть естественный воздухообмен.

Эффективность естественной вентиляции сильно зависит от погодных условий. Чем больше разница в давлении (зимой), тем лучше будет вентиляция. Чем она меньше (жарким летом, в дождливый день), тем хуже происходит обмен.

Классификация следующая.

  • Неорганизованная – обмен за счет разницы в давлении производится через отверстие, возникающие при строительстве: щели в рамах, технические зазоры, открытые окна, фрамуги и двери.
  • Организованная – то же самое происходит через специальные приточные и вытяжные проемы. В системе появляются воздуходувы, решетки, фильтры, диффузоры и другие механические приспособления.

Принудительная вентиляция

Принудительная вентиляция тоже выполняется за счет разницы давлений. Однако здесь она возникает из-за работы прибора – вентилятора, эжектора. Такой вариант эффективнее, так как не зависит от погоды. Интенсивность воздухообмена можно регулировать на разных участках и в общем.

Система обязательно включает воздуходувы вне шахты, вентиляторы. Здесь можно установить очистители, фильтрующие устройства, увлажнители, ионизаторы, даже обогреватели. Однако такая вентиляция зависит от электричества и довольно дорога в использовании.

Выделяют также смешанную или комбинированную вентиляцию. В этом случае естественная организованная система дополняется вентиляторами и эжекторами, которые включаются, когда естественная циркуляции не справляется со своей задачей: при сильном зное, в дождь, в экстренных случаях.

Приточно-вытяжная вентиляция – разновидность искусственной.

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

  • По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
  • В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
  • По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

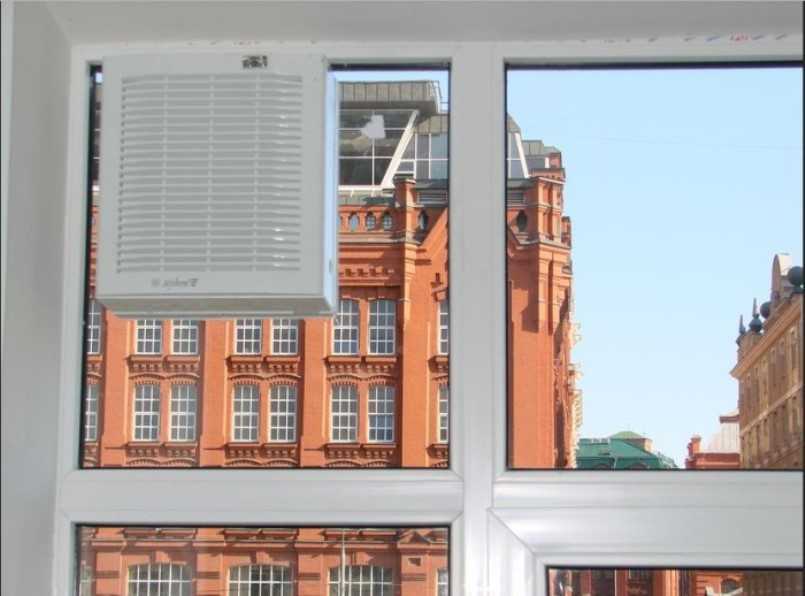

Оконные и канальные вентиляторы

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

  • Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
  • Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
  • Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

  • Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
  • Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
  • Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Пример проекта

Кондиционеры

Являются последним словом в искусственном вентилировании. Кондиционирование не зависит от внешних условий атмосферы. Основная их задача – охлаждение климата, его вентиляция. В отдельные модели оснащены функциями подогрева, увлажнения, сушки, очищения от вредных примесей, запахов. Климат в помещении подаётся в зависимости от установленной скорости. Температура и другие параметры могут программироваться, аппарат оснащён таймером включения-выключения.

Кондиционеры бывают промышленного и бытового типа. Их отличает мощность аппарата. По размерам, уровню обслуживанию они превосходят другие системы.

Для каждого помещения система искусственного вентилирования подбирается индивидуально. Выбор зависит от размеров помещения, его планировки, функционального применения. В больших производственных зданиях одним видом не обходятся. Тогда как для офисного здания подойдет один вид общеобменной вентиляции или центральная, или локальная система кондиционирования.

Монтаж

Монтаж вытяжной вентиляции ничем не отличается от устройства приточных и приточно-вытяжных систем. Во-первых, необходимо обладать определенными навыками и знаниями, но работа доступна и новичку. Как устраивается вытяжная вентиляция своими руками?

Во-первых, в обязательном порядке необходимо провести предварительный расчет. Как рассчитать систему – указано выше. Для этого необходимо ознакомиться со всеми справочниками и нормами для выбранного типа помещения. Вентиляция дома или квартиры рассчитывается с допустимой погрешностью 10%.

Сеть вытяжной вентиляции

Далее поговорим о механической системе, так как естественная обычно устраивается на этапе строительства и после запуска дома в эксплуатацию, особенно многоэтажного, ее устроить проблематично.

После расчета необходимо подобрать оборудование и приобрести его. В первую очередь выбирается вентилятор, производительность которого должна быть рассчитана таким образом, чтобы она превышала расчетную и была рассчитана на работу в вентиляционной сети, так как в трубах существуют потери, которые уменьшают производительность. Сами работы проводятся в следующем порядке:

  • на плане дома или квартиры намечаются точки, где будет расположен диффузор или анемостат в каждом помещении;
  • выбирается место для вытяжного вентилятора, обычно его устанавливают на балконе, улице или в техническом помещении;
  • к вентилятору прокладывается вытяжная труба;
  • круглый или прямоугольный воздуховод крепится к потолку или стенам, необходимо соблюдать расчетные сечения и делать как можно меньше поворотов и сужений;
  • когда решетки и диффузоры соединены с вентиляторами и подключены к электрической сети, можно приступать к пуску и наладке системы.

Возможен вариант устройства системы – вытяжка в вентиляционный канал. Если сеть смонтирована правильно, то после ее монтажа можно приступать к эксплуатации. Необходимо иметь в виду, что нельзя эксплуатировать вытяжную вентиляцию без регулярного обслуживания, очистки и проверки работоспособности.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

  1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
  2. Сборка каналов воздухоотвода.
  3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
  4. Запуск и наладка.
  5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

  1. Вход свежего воздуха монтируется в нижней части дома.
  2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
  3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
  4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
  5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
  6. Выход нужно устраивать в верхней части стены и дома.
  7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
  8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
  9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

  • очистительный фильтр;
  • калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
  • вентилятор;
  • рекуператор;
  • кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Оборудование для вентиляции производственных помещений

Система принудительной приточной вентиляции состоит из следующих элементов:

  • воздуховоды;
  • вентилятор;
  • воздушные фильтры;
  • воздушные клапаны;
  • воздухозаборные решетки;
  • шумопоглощающая изоляция;
  • калорифер (нагревание воздуха);
  • автоматический блок управления при необходимости.

Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.

Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.

Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.

Разновидности вентиляционных систем

Все системы вентилирования можно разделить на несколько видов по разным критериям.

В зависимости от метода генерации давления выделяются такие системы вентиляции:

  • Искусственная. Движение воздуха происходит при участии установок нагнетания: воздуходувов, вентиляторов. При увеличении давления внутри труб, воздушные массы возможно перемещать на значительные расстояния. Наиболее часто применяется в системах центрального вентилирования.
  • Естественная. Имеет место там, где перемещение воздушных потоков происходит естественным путем за счет разницы температуры и давления воздуха на разных концах труб. К преимуществам устройства такой системы для жилого помещения относят низкие затраты на монтаж, отсутствие потребности в специальном оборудовании. Но в таких системах невозможно прогнозировать работу или управлять ими, поэтому они чаще используются как вспомогательные.

Схема естественной и искусственной вентиляции

Комбинированная. Наиболее часто применяемая разновидность вентиляции, сочетающая достоинства искусственной и естественной систем.

По области воздействия выделяют следующие разновидности:

  • Общеобменная. Имеет широкую область воздействия, например, все комнаты жилого дома. Через вентиляционные шахты выводится отработанный воздух из внутренних помещений, где концентрация негативных веществ мала и они равномерно распределены.
  • Локальная. В определенные места подводится воздуховод, который вытягивает вредные выделения и выводит их наружу. Монтируется внутри помещений, где выделение вредных веществ в воздух происходит точечно. В жилых домах это чаще всего кухня, в частности, кухонная плита. Обустройство локальной сети обходится дешевле, чем общеобменной, но она рассчитана на меньший поток воздуха.

В зависимости от схемы функционирования выделяют приточные, вытяжные и приточно-вытяжные системы. Вытяжные конструкции предназначены только для отвода загрязненного воздуха. Приточная система вентиляции обеспечивает поступление свежих воздушных масс. Системы, где воздух выводится и нагнетается, являются самыми популярными.

Для приточной вентиляции в стенах пробиваются воздуховоды

Приточно-вытяжные вентиляции обеспечивают оптимальное обслуживание в помещениях различного назначения и масштабов.

В зависимости от технического устройства системы выделяют:

  • Модульные системы разборного типа включают различные модули: обогреватель, глушитель шума, вентилятор, фильтрующие элементы, блок автоматического управления, вспомогательные узлы. Преимуществом модульных конструкций является возможность подбора узлов с необходимыми характеристиками. Недостатками считают сложный монтаж с привлечением специалистов.
  • Моноблочные представляют готовые комплекты в едином блоке. Конструкция легко устанавливается, не требует сложного обслуживания и ухода. Стоимость моноблочных систем выше, чем модульных.

Наличие нескольких типов вентиляций позволяет выбрать и установить наиболее подходящую к конкретным условиям.

Выводы и полезное видео по теме

Видео познакомит с основными требованиями газовых служб к вентиляционному оборудованию котельных на территории РФ:

Установка вытяжного оборудования требует точности. Но нужно понимать, что для каждой газовой службы характерна своя трактовка норм, стандартов и законов.

Источники

  • https://dantex.ru/articles/promyshlennaya-sistema-ventilyatsii/
  • https://TopVentilyaciya.ru/ventilyaciya/promyshlennaya.html
  • https://hiconix.ru/publications/articles/podrobnyy-gayd-o-promyshlennoy-ventilyatsii/
  • http://ProVozdyx.ru/promyshlennaya/ventilyaciya-promyshlennyx-zdanij
  • https://otivent.com/ventiljacija-proizvodstvennyh-pomeshhenij
  • https://vent-vozduh.ru/proizvodstvo/ventilyatsiya-proizvodstva.html
  • https://sovet-ingenera.com/vent/raschety/trebovaniya-k-ventilyatsii-gazovoy-kotelnoy.html
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
