Схемы установки и способы крепления вентиляционных выходов на крышу

Вентиляционный выход на крышу — небольшой, но очень ответственный элемент кровли. Через него удаляется отработанный воздух, а место прохода трубы через кровельный пирог остаётся самым уязвимым для протечек. Правильно выбранная схема установки и надёжное крепление определяют, будет ли система работать без шума, конденсата и ремонтов. Ниже разберём, какие бывают конструкции, как их располагать и чем фиксировать.

Какие бывают вентиляционные выходы на крышу

Кровельный вентиляционный выход состоит из нескольких частей: основания (проходного элемента), трубы или патрубка и верхней части — дефлектора, колпака или зонта. Основание повторяет профиль кровли и обеспечивает герметичное примыкание, а труба отводит воздух над поверхностью.

По назначению различают несколько видов:

• Выходы вытяжной вентиляции — для кухонь, санузлов и жилых помещений;
• Канализационные вытяжки (фановые) — для выравнивания давления в стояке;
• Выходы для вентиляции подкровельного пространства — для проветривания чердака и кровельного пирога;
• Выходы с принудительной тягой — с установленным вентилятором для длинных или сложных трасс.

По материалу выпускают изделия из оцинкованной стали с полимерным покрытием, пластика, нержавеющей стали и алюминия. Для металлочерепицы и профнастила чаще берут изделия с цветным покрытием в тон кровли, для мягкой кровли — с широким фартуком из эластичного материала.

Основные схемы установки

Выбор схемы зависит от типа кровли, расположения стропил и места выхода воздуховода из помещения. Условно можно выделить три распространённых решения.

Выход через скат кровли

Самая распространённая схема: труба проходит сквозь кровельный пирог между стропилами и выводится на скате. Проходной элемент устанавливается так, чтобы основание полностью легло на поверхность кровли, а верхний край находился под вышележащим листом или рядом листов. Так вода стекает по фартуку, а не затекает под него.

Выход через конёк или рядом с ним

Установка вблизи конька выгодна с точки зрения тяги: чем выше выход, тем меньше влияние ветровой тени и снега. Кроме того, труба оказывается в зоне, где скопление снега минимально. Расстояние от конька обычно выдерживают в пределах нескольких десятков сантиметров, чтобы не ослаблять узел конькового бруса.

Выход на плоской кровле

На плоской крыше используют стакан с фланцем, который закрепляют к основанию и вплавляют или вклеивают в гидроизоляционный ковёр. Труба монтируется внутрь стакана, а зазор заполняется утеплителем. Высота стакана над уровнем кровли должна исключать перелив воды и заметание снегом.

Если вы планируете вывести трубу именно через кровлю частного дома, полезно изучить материал о том, как организовать выход вытяжного трубопровода через крышу с учётом конструкции дома.

Способы крепления вентиляционных выходов

Надёжность крепления определяет, выдержит ли труба порывы ветра, нагрузку от снега и температурные расширения. Применяют несколько способов, которые часто комбинируют.

1. Крепление основания к обрешётке. Фланец проходного элемента фиксируют кровельными саморезами с уплотнительной шайбой. Шаг крепления — по периметру через 5–8 см, чтобы фартук плотно прилегал к кровле.
2. Крепление к стропильной системе. Для высоких труб монтируют дополнительные поперечные доски или бруски между стропилами. К ним хомутами или скобами фиксируют воздуховод.
3. Хомутовое крепление. Металлические хомуты с резиновой прокладкой охватывают трубу и крепятся к опорной конструкции. Прокладка гасит вибрацию и предотвращает шум.
4. Растяжки. Для труб, выступающих над кровлей более чем на 1–1,5 м, используют оттяжки из стальной проволоки или ленты, закреплённые к стропилам или коньковому прогону.
5. Фланцевое соединение. На плоских кровлях основание крепят к бетонной плите анкерами и прижимают планкой, а шов герметизируют.

Не стоит крепить трубу жёстко только за кровельный лист: металл «играет» при нагреве, и со временем крепёж расшатывается, а в месте прохода появляется течь.

Герметизация и гидроизоляция проходки

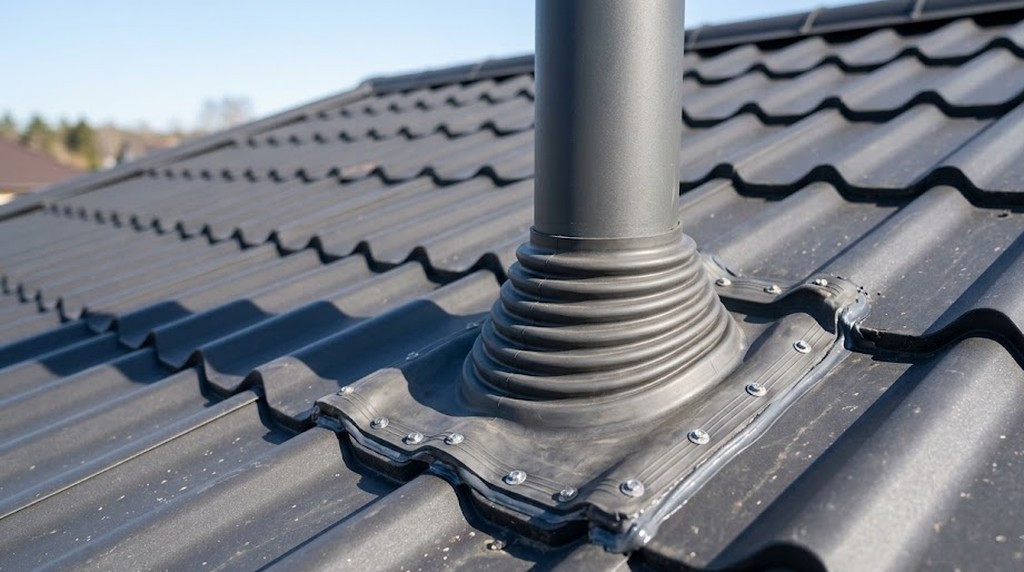

Проходка — место, где чаще всего возникают протечки. Для её защиты используют специальные эластичные манжеты из EPDM-резины или силикона, которые плотно облегают трубу и сохраняют упругость при морозе и жаре. Манжета надевается на трубу и фиксируется на основании. Верхний край дополнительно стягивают хомутом.

Порядок работ при герметизации:

• очистите поверхность кровли от пыли и мусора;
• проверьте, чтобы основание лежало ровно, без перекосов;
• зафиксируйте фартук саморезами с шайбами по периметру;
• нанесите кровельный герметик на стыки и головки крепежа;
• убедитесь, что верхний край фартука заходит под вышележащий слой покрытия.

Дополнительно проверяйте подкровельную гидроизоляционную плёнку: её следует аккуратно вырезать крестообразно, завернуть края вверх и приклеить к трубе специальной лентой, чтобы влага не попала в утеплитель.

Утепление и защита от конденсата

В холодное время тёплый влажный воздух, проходящий по холодной трубе, образует конденсат. Влага стекает обратно, намачивает утеплитель, а зимой может превратиться в наледь, перекрывающую сечение. Чтобы этого избежать, используют теплоизолированные трубы типа «сэндвич» или оборачивают обычные минеральной ватой с кожухом.

Если труба выполнена из пластика, как в схемах на основе канализационных элементов, обратите внимание на сборку и уплотнение стыков — подробности есть в статье про устройство вентиляции из канализационных труб. Утеплять нужно участок от потолка последнего этажа до верхней точки выхода, особенно в чердачном пространстве.

Высота, расстояния и безопасность

Высота выхода над кровлей влияет на тягу и защиту от засорения. Ориентиры для скатных кровель:

• при расположении на расстоянии до 1,5 м от конька труба должна быть не ниже конька;
• на расстоянии 1,5–3 м от конька — на уровне конька;
• дальше 3 м — не ниже условной линии, проведённой от конька под углом около 10° к горизонту;
• на плоской кровле — обычно не менее 0,5 м над поверхностью.

Выходы нельзя размещать вблизи слуховых окон, воздухозаборников и мест, где возможно скопление снега. Также следует учитывать требования к пожарной безопасности — особенно если трасса проходит через специальные помещения; об этом подробнее написано в материале про пожарную безопасность вентиляционных камер.

Типичные ошибки и практические советы

Даже аккуратный монтаж может оказаться неудачным из-за мелочей. Вот что стоит учесть:

• Не подбирайте основание «на глаз». Профиль фартука должен совпадать с профилем кровельного материала: волна металлочерепицы, шаг профнастила, структура мягкой кровли.
• Не ставьте выход в ендове. Там скапливается вода и снег, а нагрузка на герметизацию максимальна.
• Не забывайте о зазоре на расширение. Металлическая труба удлиняется при нагреве, поэтому жёсткая фиксация в двух точках без компенсации приводит к деформации.
• Используйте крепёж с антикоррозионным покрытием. Обычные саморезы быстро ржавеют, и вокруг них появляются подтёки.
• Проверяйте узел ежегодно. Осмотр после зимы поможет вовремя заметить трещины в манжете и ослабленные хомуты.
• Планируйте прокладку до укладки кровли. Так можно правильно разметить отверстие и избежать лишних вырезов в готовом покрытии.

Вывод

Надёжный вентиляционный выход на крышу — это сочетание правильной схемы установки, продуманного крепления, качественной герметизации и утепления. Выбирайте элементы под конкретный кровельный материал, соблюдайте высоты и расстояния, не экономьте на манжетах и крепеже, и система будет служить долго без протечек, шума и обмерзания. Регулярный осмотр узла сведёт к минимуму неожиданные ремонты.
