Узлы прохода вентиляционных вытяжных шахт: разновидности, применение и особенности установки

Установка вентиляционного узла

Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

Шаблон обводится маркером

Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

Сверлится отверстие

Теперь можно приступать к резке

Вырезается отверстие под узел прохода

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

Вырезается часть обрешетки

Вырезаются части других материалов кровельного пирога

Готово, теперь можно приступать к следующему этапу

Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.

Края фланца промазываются герметиком

Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

Фланец заводится под гидроизоляцию

Гидроизоляция накалывается на пластиковые штырьки

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

Фланец прикручивается саморезами

Процесс фиксации фланца

Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

Фиксация колпака

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

Установка вентиляционной трубы

Труба выравнивается с помощью встроенного уровня

Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

Фиксация трубы кровельными саморезами

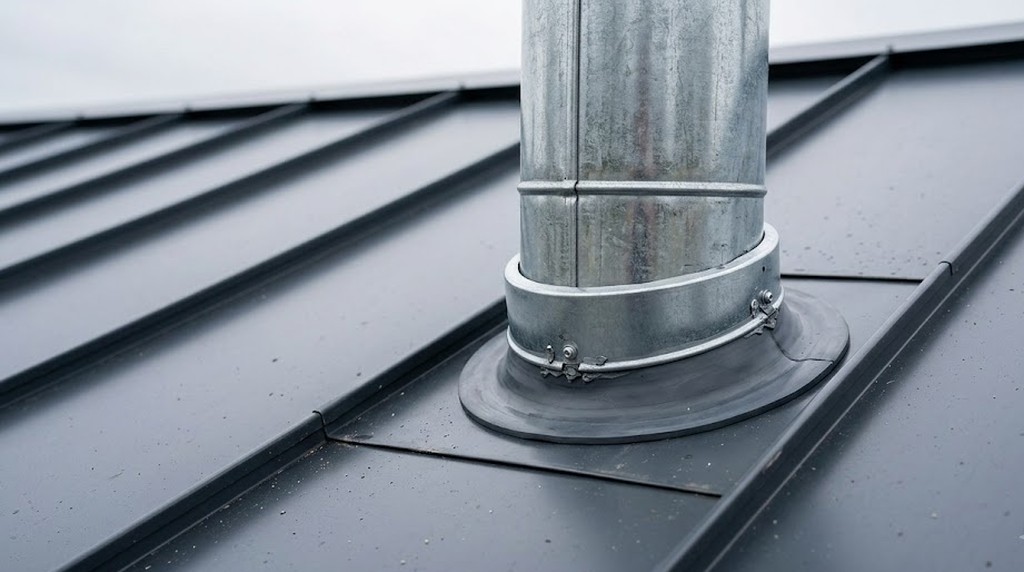

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

воздушного обмена в мансардном или чердачном помещении дома;
монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

угол ската крыши;
вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

При строительстве вентиляционных каналов допускаются ошибки, которые могут негативно сказаться на работе всей вентиляционной системы. Давайте кратко проанализируем эти ошибки:

Отсутствие вентиляционного отверстия в помещениях без окон, с частыми колебаниями температуры и влажности. Отверстие в стене, закрытое решеткой, не дает такой тяги, как вентилятор, и эффективность вентиляции будет низкой.
Окна и двери плотно закрыты, вентиляторы не установлены. Если окна и двери полностью герметичны, естественная вентиляция не работает, поэтому в помещении могут появиться запахи, сырость, плесень и грибок;
В комнате с камином нет дымохода. В этом случае дым попадает в гостиную;
Вентиляционные отверстия не изолированы должным образом, что может привести к потере тяги.

Как видите, существует множество нюансов, которые необходимо учитывать при монтаже вентиляционных каналов. Если вы не уверены, что сможете грамотно выполнить все работы, связанные с их проектированием и установкой – предоставьте эту задачу профессионалам. Конечно, тогда затраты на строительство вентиляции возрастут, но они быстро окупятся благодаря эффективной работе системы и приятному микроклимату в доме!

Предыдущая публикация
Перечислить
Следующая публикация

Обзор современных систем вентиляции Читать Вентиляция для вашей ванной комнаты Читать Варианты вентиляции для вашего дома Читать Перейти к полному спискуРекомендовать ещеВсе публикации 09.06.2020 Слово “чиллер” для многих кажется чужим и загадочным, и еще более немногие знают, как он работает и для чего используется. Чиллеры в основном используются специалистами при проектировании и строительстве сложных вентиляционных систем, устанавливаемых в специфических и крупных отраслях промышленности. 01.06.2020 Самодельная вентиляция для теплицы 18.05.2020 Ручная система вентиляции в квартире Эффективная система вентиляции в квартире дает ряд преимуществ: обеспечивает стабильный приток свежего воздуха во внутреннее пространство, исключает появление влаги и неприятных запахов в помещении. Избыточная влажность в квартире приводит к развитию плесени и грибка на стенах и потолке, что не только портит отделку, но и вредит здоровью домочадцев. Если система вентиляции, установленная при строительстве квартиры, работает недостаточно эффективно, вы всегда можете улучшить ее самостоятельно. В этом случае не нужно выполнять сложную работу, достаточно ввести в систему несколько дополнительных и полезных устройств. 04.05.2020 Вентиляция подвала в частном доме Подвал в частном доме – это место, которое может иметь множество различных функциональных назначений. Владельцы могут хранить в нем овощи, заготовки на зиму, вещи, которые не нужны в холодное время года, в подвале можно устроить миниатюрную теплицу для выращивания растений и грибов. Как бы ни использовался подвал – в нем обязательно должна присутствовать качественная вентиляция, иначе не избежать порчи хранящихся вещей и продуктов, появления неприятного затхлого запаха и сырости. Популярные статьи Экскурсия по заводу и презентация новой системы селективного сбора отходов 1 ноября 2019 года 367

ГалВент провел экскурсию среди гостей Всероссийского форума “Капитальный ремонт жилых домов: поддержка собственников жилья”.

Читать Инновации в штамповочном и инструментальном производстве 4 ноября 2019 339

В отделе штамповки и оснастки были введены в эксплуатацию два дополнительных 100-тонных штамповочных пресса.

Считайте калькуляторы

Прямой участок
Подразделение
Переход
Тройник
Штекер
Прямоугольная резьба
Зонты
Зонты и разделители

ГОСТы СНиПы Часто задаваемые вопросы

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

конденсата воды внутри жилого помещения,
абсорбции влаги на внутренней поверхности металлической кровли,
накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства. К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

водопровод холодного и горячего снабжения;
система водоотведения (внутренняя канализация);
теплопровод парового отопления;
дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

6 Рекомендации по уходу

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе. Очистительные манипуляции проводятся поэтапно:

Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
Для уборки скопившегося в трубе мусора очень часто используется пылесос.
Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты

И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты

Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а таклесообразно с экономической точки зрения.

Монтаж узла прохода вентиляции через кровлю

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

воздушного обмена в мансардном или чердачном помещении дома;
монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
подачи чистого воздуха, обогащенного кислородом.

Проектирование и монтаж узла будет зависеть от ряда факторов:

угол ската крыши;
вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
тип крыши.

Существуют определенные требования:

не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Последовательность работ

Труба дымохода или системы вентиляции уже подготовлены и расположены в сквозном отверстии кровельного материала, выведены наружу. Основная задача – изготовить узел прохода трубы через крышу. Рассмотренная ниже технология применима не только для дымоходов, но и если организуется система вентиляции. В первую очередь необходимо сделать внутренний фартук. Планки в виде уголков из стали прикладывают к трубе, и на кирпиче при помощи маркера отмечается линия прилегания. Используя линейку, линию переносят на три другие стороны трубы. При помощи болгарки выполняют штробление. Штроба должна быть шириной 2 мм по отмеченной линии. Обязательно надо учесть место прохождения штробы. Особенно неудачным вариантом месторасположения будет прохождение штробы по шву кирпичной кладки.

Допустимые возвышения дымоходов над строениями.

По окончанию штробовки рабочую поверхность нужно очистить от скопившейся пыли. Можно промыть водой и дождаться высыхания. Полученные штробы заполняют бесцветным силиконовым герметиком с последующей установкой в них уголковых планок. Планку закрепляют саморезами. Для обеспечения удобства проведения работ рекомендуется первую планку установить со стороны карниза. Если необходимо стыковать планки, работа проводится внахлест с шириной 150 мм. Под полученную кромку закладывается листовой металл, галстук. Края галстука необходимо обортовать при помощи молотка и пассатижей. На верхнюю поверхность конструкции внутреннего фартука и галстука укладывают металлочерепицу вокруг трубы. Поверх уложенной черепицы кровли проводят установку наружного фартука.

Описанный способ применим для труб прямоугольного сечения, а что же делать, если дымоход или система вентиляции выполнены трубой круглого сечения? В настоящее время эту проблему очень просто решить, используя готовое решение в виде кровельного прохода. В конструкцию такого прохода трубы через крышу входит основание с колпаком. Основание выполнено из плоской листовой стали, колпак при этом присоединен герметично, так как через колпак и будет проходить дымоход. Одной из рекомендаций покупного фартука и изготовленного самостоятельно является крепление его к крыше. Крепление должно быть надежным, но не жестким, так как при нагреве и расширении материалов труба может разрушиться. Выход один – использовать эластичные соединительные элементы. Для этого в место стыка фартука и трубы надевают хомут (юбку). Хомут крепят термостойкой и эластичной прокладкой. В случае изменения линейных размеров при нагреве материала такая конструкция не разрушается и создается оптимальный выход.

Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

водопровод холодного и горячего снабжения;
система водоотведения (внутренняя канализация);
теплопровод парового отопления;
дымоход печи.

Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.

При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.

К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта

При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.

Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.
