Кинетический ветрогенератор: устройство, принцип работы, применение

Принцип работы ветрогенератора

В основу функционирования ветрогенератора положена трансформация кинетической энергии ветра в механическую энергию ротора, которая затем преобразуется в электроэнергию.

Принцип работы достаточно прост: вращение лопастей, закрепленных на оси устройства, приводит к круговым движениям роторгенератора, благодаря чему вырабатывается электроэнергия.

Ветроэнергетика является одной из наиболее перспективных отраслей возобновляемой энергетики. Современные конструкции позволяют экономически эффективно применять силу воздушных потоков, используя ее для выработки электричества

Получаемый нестабильный переменный ток «стекает» в контроллер, где он преобразуется в постоянное напряжение, способное зарядить батареи. Оттуда питание поступает на инвертор, где оно трансформируется в переменное напряжение с показателем 220/380 В, которое и подается потребителям.

Мощность ветрогенератора напрямую зависит от мощности потока воздуха (N), рассчитывается согласно формуле N=pSV3/2, где V – скорость ветра, S – рабочая площадь, p – плотность воздуха.

Генератор для ветровой турбины

Для функционирования ветряков необходимы обычные трехфазные генераторы. Конструкция таких устройств аналогична моделям, применяемым на автомобилях, но имеет большие параметры.

В приборах для ветряных турбин предусмотрена трехфазная обмотка статора (соединение по типу «звезда»), откуда выходят три провода, идущие на контроллер, где происходит трансформация переменного напряжения в постоянное.


Ротор генератора для ветротурбины изготовляется на неодимовых магнитах: в подобных конструкциях нецелесообразно использовать электровозбуждение, поскольку катушка потребляет много энергии

Для повышения оборотов нередко применяется мультипликатор. Такое приспособление позволяет увеличить мощность действующего генератора или использовать устройство меньшего размера, что снижает стоимость установки.

Мультипликаторы чаще применяются в вертикальных ветрогенераторах, у которых процесс вращения ветроколеса осуществляется медленнее. Для горизонтальных устройств с высокой скоростью вращения лопастей мультипликаторы не требуются, что упрощает и удешевляет конструкцию.

Специфика сборки и монтажа ветрогенератора из стиральной машинки и ветроустановки из автомобильного генератора подробно изложена в рекомендуемых нами статьях.

Развитие ветровой энергии в северной Европе

Норвегия расположена на Скандинавском полуострове, большая часть территории омывается морем, где дуют сильные северные ветра. Возможности получения электричества безграничны. В 2014 году был введен в эксплуатацию парк проектной мощностью 200 мегаватт. Такой комплекс обеспечит 40 тысяч жилых домов. Не стоит забывать, что Норвегия и Дания тесно сотрудничают на энергетическом рынке. Дания – это мировой лидер в области офшорной энергетики.

Большинство электростанций расположено в море, более 35% электроэнергии вырабатывается такими комплексами. Не имея атомных станций, Дания легко обеспечивает себя и Европу электричеством. Грамотное использование альтернативных источников позволило добиться такого прогресса.

Виды ветрогенераторов с вертикальной осью вращения

Вертикальный ветрогенератор — это устройство, ось вращения которого расположена перпендикулярно направлению потока ветра и ориентирована в вертикальном направлении. Продольные оси лопастей параллельны оси вращения.

Если горизонтальные генераторы по внешнему виду напоминают пропеллер, то вертикальные ближе к барабану центробежного вентилятора, установленному вертикально и оборудованному малым числом лопаток (обычно их 2 штуки, но бывают и другие варианты). Такое расположение позволяет лопастям одинаково реагировать на потоки ветра с любой стороны без необходимости ориентирования оси вращения на встречном направлении к движению воздуха.

Существуют различные виды вертикальных ветрогенераторов. Разница между ними заключается лишь в типе вращающейся части — ротора, поскольку конструкция неподвижного статора принципиальных изменений не имеет. Известны такие виды, как:

  • ортогональный ротор. Его лопасти расположены по касательной к окружности вращения и имеют сечение как у крыла самолета. Способен начинать вращаться даже при относительно слабом ветре, увеличивая скорость за счет разрежения воздуха над поверхностью лопастей и уплотнения под ней (возникновения подъемной силы). Не имеет высокой парусности лопастей, что позволяет стабилизировать скорость вращения и исключить резкие изменения динамики, способные вывести из строя подшипники
  • ротор Савониуса. Представляет собой две изогнутые в виде половинок трубы лопасти. При большой площади уравновешивания сил, воздействующих на лопасти, не происходит, так как поток, действующий на внутреннюю часть лопасти, отражается от ее изгиба и частично попадает в изгиб второй лопасти, усиливая ее вращение. Обратная сторона разбивает поток на равные части, одна из которых обтекает изгиб и попадает на рабочую часть, увеличивая вращающий момент, а другая уходит в сторону. Эффективность такого ротора невелика, всего 15%, но по сочетанию характеристик он вполне достоин внимания
  • ротор Дарье. Это один из вариантов ортогональной конструкции. Имеет вантовый вид лопастей, концы которых присоединены к валу вращения, а центральные части, плавно изгибаясь, отходят от вала таким образом, что при взгляде со стороны лопасти образуют своими очертаниями овал или круг. Ротор имеет малую мощность, высокий уровень шума и вибраций, что делает его требовательным к постоянному наблюдению и обслуживанию.
  • геликоидный ротор. Конструкция имеет лопасти сложной формы, закрученной вокруг вертикальной оси. Это позволяет стабилизировать скорость вращения и устранить шум, создаваемый лопастями при вращении. Равномерность работы делает конструкцию более удобной, обеспечивающей ровный результат при разных режимах вращения. Для самостоятельного изготовления этот вариант конструкции наиболее сложен, но, в целом, доступен.
  • многолопастной ротор. Имеет несколько лопастей, что позволяет получить ровное и мощное вращение ротора при относительно слабом ветровом давлении. Обычно используется несколько узких полос на некотором расстоянии от вала вращения, передающих поток с возрастанием скорости и плотности на второй ряд лопастей, расположенный внутри первого.  Также существуют варианты с двумя уровнями (пара лопаток, а под ней — другая с разворотом на 90°. Все варианты конструкции имеют неплохие эксплуатационные характеристики, что позволяет считать такую конструкцию одной из наиболее перспективных.

Существуют конструкции, которые предусматривают защиту от уравновешивающего давления потока на обратную сторону крыла. Делается щит по форме части окружности, закрывающий от ветра участок с обратной стороной лопастей таким образом, что ветер воздействует только на рабочую сторону. Для наведения ротора на ветер, т.е. поворота системы при изменении направления потока, делается устройство типа флюгера, поворачивающее защиту в нужную сторону по ветру.

Эффективность всех этих видов примерно одинакова. Принципиальной разницы в характеристиках также не имеется, основные различия лежат в области уменьшения шума, снижения нагрузок на вал, выравнивания режимов вращения.

Обзор цен на популярные модели

Стоимость ветрогенераторов высока. Этот момент является самым труднопреодолимым для распространения ветроэнергетических технологий. Многие владельцы домов с удовольствием установили бы у себя на участке ветряки, но не имеют средств на их приобретение. Установка, способная обеспечить освещение участка, стоит около 100 тыс руб.

ВЭС, способная обеспечить небольшое фермерское хозяйство, стоит около 500 тыс. руб. И это еще не предел. При таких ценах ожидать быстрого распространения ветрогенераторов не приходится, поэтому вся надежда на появление отечественных моделей, способных решить вопрос дороговизны оборудования. Как вариант, можно купить относительно недорогую китайскую модель. Такие устройства не поддаются ремонту, являясь, по сути, одноразовыми, но их цена намного ниже, чем стоимость аналогичных по мощности западных образцов.

Принцип работы

От того, какой установкой обладают ветряные электростанции, лопастной либо роторной, зависит их принцип действия.

Роторные электростанции обладают конструкцией с вертикально вращающейся осью. Они более удобные в использовании, по сравнению с лопастными сооружениями, поскольку при работе сильно не шумят и не требовательны к направлению ветра. Однако такие установки менее производительны и способны вырабатывать электричество только для частных домов.

Лопастные ВЭУ выдают наибольшую производительность. Они применяют приобретаемую ветровую энергию намного лучше, чем роторные конструкции, однако нуждаются в правильной установке к направлению ветра. Поэтому для таких конструкций ветрогенератора необходимы вспомогательные приборы.

Принцип работы ветрогенераторов всех типов состоит в следующем – поток ветра приводит в действие вращение лопастей, которые зафиксированы на оси конструкции. Они передают вращение на ветродвигатель, и, благодаря этому, происходит образование электрического тока. Он выполняет подзарядку АКБ, от которых будут питаться инверторы, выполняющие преобразование полученного электротока в электричество, которое используется для потребителей.

Чтобы обеспечить электрической энергией большое количество людей, необходимо отдельные ветроколеса подсоединить друг к другу и в результате образуется единая ВЭС.

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.


На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.


Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.


Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Особенности устройства ветрогенератора

Данное оборудование имеет лопасти, которые приводятся в движение вследствие воздействия силы ветра. Данное вращение запускает турбину, которая также начинает вращаться. В турбине начинает генерироваться энергия, мощность которой определяется силой ветра. С ростом ветровой энергии увеличивается и механическая, вырабатываемая турбиной.

Устройство ветрогенератора может отличаться наличием или отсутствием мультипликатора на роторе. Если он предусмотрен, энергия от турбины передается ему. Назначением мультипликатора является ускорение вращения оси. Установки без этого оборудования являются более эффективными, поскольку в них не происходит генерации дополнительной энергии (для ускорения вращения оси), а значит, и ее растраты. Такому оборудованию вполне достаточно ветровой энергии для полноценного функционирования.

Принцип работы ветряной электростанции позволил получать электроэнергию альтернативным способом и обеспечить автономность каждого объекта. Мощность данного оборудования полностью определяется размерами его лопастей. Чем больше их площадь, тем выше мощность можно получить, используя принцип работы ветроустановки.

Расчет мощности ветряного оборудования производится на основе кубической зависимости скорости ветряного потока. Кубическая зависимость означает, что если ветровой поток скорости, условно 6 м/сек, обеспечивает мощность установки 100 Вт, то увеличение потока до 12 м/сек приведет к возрастанию мощности в восемь раз – до 800 Вт.

Если турбина характеризуется небольшими размерами, для получения высокой мощности будет необходим очень сильный ветер. Если же турбина большая, она способна и при незначительной ветровой скорости выдавать необходимую мощность.

Конструкция ветряка полностью определяет его способности вырабатывать определенное количество электроэнергии за единицу времени в зависимости от скорости ветрового потока.

Увеличение мощности установки

Конструкцию некоторых ветрогенераторов имеет ветровой датчик. Он собирает данные о направлении и скорости воздушного потока. Генератор ветряка не может выдать больше номинальной мощности, однако, в любое оборудование заложен запас он может составлять от 10-30% от расчетных. На этот «запас» рассчитывать не стоит, так как программно и конструктивно в ветрогенератор заложена защита от перегрузок.

Выходная мощность (кВт) ветрогенератора определяется мощностью инвертора. Исходя из выдаваемых киловатт, можно определиться с максимальным количеством подключаемых электроприборов. Чтобы увеличить выходную мощность установки, необходимо параллельно подключить несколько инверторов.

Если мощности на фазе недостаточно, увеличивают количество инверторов, если это предусмотрено производителем. При отсутствии ветра продолжительность подачи электроэнергии прекращается. Генерации энергии не происходит, поэтому к ветрогенератору подключают накопители энергии, смотрите схему ниже.

Схема увеличения мощности и емкости ветрогенератора

Накопитель энергии состоит из связки инвертор-батарея. О батареях вы можете прочитать в этой рубрике, а о накопителях в этой. Увеличение ёмкости аккумуляторных батарей увеличивает запас хранимой энергии, но и длительность зарядки. Скорость зарядки аккумулятора зависит от мощности генератора и количества инверторов, которые тоже могут пропустить через себя только ту мощность, которая заложена производителем. Соответственно, скорость зарядки аккумуляторов зависит от пропускной способности инвертора и не зависит от мощности ветрогенератора.

Конструктивные особенности и характеристики ВЭУ с вертикальной осью вращения

В настоящее время используются разновидности конструкций роторов ВЭУ с вертикальной осью вращения: Савониуса; Савониуса спиральной конструкции; Дарье; Гиромила; Геликоидый и др.

Ротор Савониуса создан одноименным финским инженером в 1922 г. (рис. 19, 30). Принцип его работы заключается в следующем. При воздействии воздушных масс на разомкнутые диафрагмы полукруглого или логарифмического профиля ветроротора

Савониуса, возникает разница сил сопротивления диафрагм ветровому потоку. При обтекании вогнутой диафрагмы коэффициент сопротивления ветровому потоку равен примерно 1,3. При обтекании этой же диафрагмы в противоположном направлении коэффициент сопротивления 0,35. Разница сил сопротивления приводит к созданию на приводном валу крутящего момента.

Рис. 19. Принцип работы и общий вид ротора Савониуса

В настоящее время выпускается несколько конструктивных вариантов ВЭУ на основе ротора Савониуса, которые отличаются компоновкой роторов, их количеством в установке, применяемыми материалами.

Рис. 30. Конструктивные варианты ВЭУ на основе ротора Савониуса

Высокая материалоемкость и трудности с балансировкой препятствуют промышленному изготовлению мощных ветророторов Савониуса. ВЭУ с такими ветродвигателями предназначены для автономных технологических объектов с невысокими потребляемой мощностью и качеством энергии.

В настоящее время диафрагмы роторов изготавливаются из пластика, что снижает их стоимость, упрощает балансировку.

Преимуществами ветроэнергетических установок этого типа являются низкий уровень шума, небольшая занимаемая площадь, отличная работа на малых ветрах (3–5 м/с). Поскольку это ротор с вертикальной осью вращения, то он не нуждается в устройствах ориентировании на ветер, что значительно упрощает конструкцию – ветроколесо отличается исключительной простотой. Однако эта турбина являются самой тихоходной, и, как следствие, имеет очень низкий коэффициент использования энергии ветра, всего 0,18–0,24 и коэффициент использования мощности – 17–18 %.

Ротор Дарье (французский авиаинженер, изобретение 1931 г.) представляет собой симметричную конструкцию, состоящую из двух и более аэродинамических крыльев, закрепленных на радиальных балках (рис. 31).

а                                                                                                                               б

Рис. 31. Общий вид и принцип работы ВЭУ на основе роторов Дарье

На каждое крыло, движущееся относительно потока, действует подъемная сила, величина которой зависит от угла между векторами скорости потока и мгновенной скорости крыла. Максимального значения подъемная сила достигает при ортогональности данных векторов. Ввиду того, что вектор мгновенной скорости крыла циклически изменяется в процессе вращения ротора, момент силы, развиваемый ротором, также является переменным.

Поскольку для возникновения подъемной силы необходимо движение крыльев, ротор Дарье характеризуется плохим самозапуском. Самозапуск улучшается в случае применения трех и более лопастей, но и в этом случае требуется предварительный разгон ротора.

Турбина Гиромила (разновидность турбины Дарье) (рис. 32). В отличие от турбины Дарье лопасти имеют прямую конструкцию и следующие преимущества:

  • высокий стартовый момент;
  • широкая кривая вращательного момента;
  • относительно низкая скорость вращения лопастей, меньшие напряжения на лопастях;
  • более высокая эффективность;
  • лучшая работа при ветровых турбуленциях.

Рис. 32. Общий вид ВЭУ на основе турбины Гиромила

Принцип работы ветровой электростанции

Ветряные электростанции представляют собой несколько ветряных установок, объединенных между собой в единую сеть. Крупные станции могут включать в себя более 100 ветрогенераторов. Такие места получили название “ветряные парки”. Ветрогенераторы — это экологический способ добывать энергию в течение неограниченного времени.

Эффективным местом для установки ветровых электростанций являются участки с постоянным потоком ветра — холмистая местность, горы, прибрежные участки морей и океанов. По расположению выделяют следующие виды:

  • наземные;
  • прибрежные;
  • плавающие;
  • офшорные.

По типу конструирования можно выделить:

  • роторные;
  • крыльчатые.

Крыльчатые ветряные электростанция наиболее эффективные и получили широкое применение. Они способны вырабатывать достаточное количество энергии. На высокой мачте устанавливается чаще всего трехлопастной механизм, с горизонтальной осью вращения. Мощность вращения зависит от размера лопастей. Максимальная скорость вращения достигается в моменте, когда поток ветра идет перпендикулярно лопастям. Так как потоки ветра периодически меняют направление, то имеется автоматический блок управления

Роторные электростанции имеют вертикальную ось вращения. Плюсом данного вида является то, что они не издают шум, эффективность работы не зависит от направления потока ветра, поэтому станции не нужны дополнительные блоки управления. Но по сравнению с крыльчатыми электростанциями они менее эффективны.

Принцип работы любой ветряной электростанции одинаков. Поток ветра раскручивает ротор с лопастями, которые связаны с генератором. Чем больше размер лопастей, тем больший поток они захватывают и вращается с большей скоростью. Чем быстрее крутятся лопасти, тем больше энергии вырабатывается. Генератор преобразует движение в энергию и выводит на аккумуляторы. На выходе получается пригодная для использования энергия.

Что такое ветроэнергетические установки?

Ветроэнергетические установки представляют собой комплексы оборудования, предназначенного для выработки, подготовки и снабжения потребителей электрическим током. Поскольку ветер является бесплатным источником энергии, все расходы на выработку тока сводятся к первоначальным вложениям на приобретение (или создание) ветрогенератора и смежного оборудования и последующее обслуживание.

Если сравнивать затраты на проведение линии электропередач или кабеля до отдаленных пунктов, то экономический эффект от использования ВЭУ в большинстве случаев оказывается довольно высоким. При этом, следует учитывать большую разницу в стоимости крупных ВЭУ и небольших установок, действующих в пределах одной усадьбы.

Частой ошибкой, допускаемой при расчетах экономической выгоды от использования ВЭУ, является рассматривание лишь одного варианта реализации методики — создания локальных энергетических комплексов (ЛЭК). Они рассматриваются только как энергоустановки местного значения, обеспечивающие энергией весь населенный пункт. Отсюда возникают высокие расходы на приобретение, потребность в дорогостоящем обслуживании и материалоемкость устройства.

Частные источники, способные обеспечить энергией отдельный дом, практически не рассматриваются, из виду упускается наиболее эффективный и необходимый сектор ветрогенераторов.

Достоинства и недостатки ВЭУ

Преимуществами ВЭУ являются:

  • возможность обеспечения электроэнергией любые пункты, вне зависимости от степени удаления от магистральных линий;
  • нет необходимости создавать большую энергетическую станцию, можно использовать отдельные компактные установки;
  • готовая ВЭУ не нуждается в топливе или иных ресурсных поставках.

При этом, существуют некоторые недостатки:

  • Выработка электроэнергии производится посредством ветровых потоков и полностью зависит от их силы и равномерности. В тихую безветренную погоду производство электротока невозможно.
  • Полученный ток не годится для использования без подготовки, которая требует наличия определенных устройств.
  • Ураганные ветра или шквалистые порывы могут разрушить или вывести установку из строя.

Единственным действительно серьезным препятствием, ограничивающим использование ветрогенераторов, является высокая стоимость промышленных установок. Создание самодельных устройств требует определенных навыков и некоторой подготовки, что также замедляет распространение ветроэнергетических устройств среди населения.

Производители и цены

Основными поставщиками ветряных электростанций на рынке являются компании из европейских стран и США.

  • Германия. Сименс, Repower, Enercon (второй производитель в мире по объёмам производства), Nordex;
  • Дания. Vestas (один из лидеров рынка);
  • Испания. Фирмы Gamesa и Ecotechnia;
  • США. GeneralElectric;
  • Индия (Suzlon);
  • Япония. Митсубиси.

Большинство из этих производителей выпускают ветряные электростанции мощностью от 500 до 6 тысяч киловатт.

Больше всего ветроэнергетика развита в ЕС и США В нашей стране можно выделить несколько следующих производителей ветряных электростанций:

  • ООО «Ветро Свет»;
  • ООО «Сапсан-Энергия»;
  • «ЛМВ Ветроэнергетика»;
  • ООО «СКБ Искра»;
  • ООО «ЭнерджиВинд».

Небольшой объём оборудования для преобразования энергии ветра выпускается на заводах военно-промышленного комплекса.

Примерные цены на ветряные электростанции вы можете посмотреть в таблице ниже.

Мощность, кВт Напряжение на выходе, Вольт Сфера использования Цена, тыс. руб.
3 48 Основной или вспомогательный источник питания в небольших домах 90-100
5 120 Основной или вспомогательный источник питания в больших коттеджах 230-250
10 240 Может использоваться для обеспечения энергией небольших фермерских хозяйств, супермаркетов 400-450
20 240 Может обеспечить электричеством небольшую насосную станцию 700-800
30 240 Такой агрегат может обеспечить электричеством пятиэтажный дом 900-1000
50 380 Используется на промышленных объектах 3000-3500
Мощность, кВт Напряжение на выходе, Вольт Сфера использования Цена, тыс. руб.

Устройство ветряного генератора

Различные варианты ветрогенераторов значительно отличаются друг от друга.


На приведенной схеме представлено внутреннее устройство классического горизонтального ветряного генератора. Такие модели наиболее часто используются как в промышленности, так и в быту

Промышленные устройства представляют собой сложную многометровую конструкцию, для установки которой требуется фундамент, в то время как бытовая модель может состоять из минимума компонентов (электродвигателя постоянного тока 3-12В, электроконденсатора 1000 мкФ 6В, кремниевого выпрямительного диода).

Типовая установка включает в себя следующие составные части:

  • генератор переменного тока (мощность зависит от скорости ветровых потоков);
  • лопасти, которые передают вращение к валу генератора (часто они дополнительно оснащены редукторами, стабилизаторами скорости вращения ротора);
  • мачта ветряка, к которой крепятся лопасти (чем выше находятся эти элементы, тем большее количество ветровой энергии они могут получить);
  • аккумуляторы, накапливающие энергию, что позволяет использовать ее при небольшом ветровом потоке или его полном отсутствии. Батарея также выполняет функцию стабилизации электрической энергии, поступившей от генератора;
  • контроллер – преобразователь переменного напряжения, полученного с генератора, в постоянное, которое применяется для заряда батареи. Управление контроллером осуществляется поворотом лопастей, что позволяет учитывать, куда движутся потоки воздуха;
  • АВР – устройство автоматического переключения, связывающее ветрогенератор с другими источниками энергии (солнечными панелями, электросетью);
  • датчик направления ветров – прибор, облегчающий лопастям поиск ветрового потока;
  • инвертор для преобразования постоянного тока из аккумуляторов в переменное напряжение, которое применяется в электрокоммуникациях.

Для более полного удовлетворения пользовательских потребностей прибор может быть снабжен различными типами инверторов:

  • приспособления с инвертормодифицированной синусоидой, выдающей квадратную синусоиду. Устройства этого типа подойдут для ТЭНов, ламп накаливания и иных приборов, нетребовательных к качеству сети;
  • инверторы трехфазного напряжения, рассчитанные для трехфазных электросетей;
  • установки с чистой синусоидой, которые производят энергию для более чувствительной техники;
  • инверторы сетевые, способные функционировать без батарей. Подобные устройства предназначены для схем, предполагающих попадание электрической энергии непосредственно в общую сеть.

При выборе моделей следует обязательно обращать внимание на разновидность инвертора

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ветроэнергетика

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую. Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности. В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Плюсы и минусы

К достоинствам использования энергии ветра, а соответственно и ветровых генераторов,относятся следующие:

  • Энергия ветра – это возобновляемая энергия, обладающая неисчерпаемостью ресурсов;
  • Экологичность энергетического ресурса и процесса производства электрической энергии;
  • Способность быстрого выполнения монтажа установок и обеспечения потребителей электрической энергией;

К недостаткам можно отнести следующие:

  • КПД установок зависит от времени года, погодных условий и региона монтажа агрегата;
  • Высокий уровень шума при работе агрегатов;
  • Опасность для пернатых обитателей региона, где установлен ветровой генератор;
  • При промышленном производстве электрической энергии, при использовании ветровых генераторов, требуются значительные площади земли.

Процесс изготовления

Для лопастей можно выбрать тонкий металлический лист дюраля. Достаточно толщины в 0,5 мм. Чем легче конструкция вашего устройства, тем проще ему будет вращаться. На многочисленных форумах по созданию таких устройств, где своими навыками и знаниями делятся опытные мастера, можно почитать подробнее, чем плох, например, оцинкованный лист. Коротко: он слишком тяжелый.

Такой роторный генератор предусматривает использование сплошных кругов по торцам. Для этого возьмите фанеру толщиной не менее 10 мм. Средний вес такого круга — около 3,5 кг. Нужно три штуки. На вырезанных заготовках обозначьте профиль крыла. Его нужно углубить на 3 мм. Для создания паза или канавки, в который будет вставляться крыло, используйте фрезу.

Чтобы эксплуатация была надежной, предварительно обработайте эти аэродинамические шайбы олифой или другим влагозащитным средством. Лопасти размещаются на 90 градусов по отношению друг к другу. Используемые листы дюраля можно закрепить посредством алюминиевых или стальных уголков на небольшие болты.

Каждую часть (половину), из которых вы собираете ветрогенератор, следует прикрепить к фанерным блокам. Используйте по две шпильки с гайками d6 мм. По оси собранная конструкция будет пронизана осевая шпилька d16 мм. Ее нужно присоединить к каждому кругу из фанеры с обеих сторон при помощи пары гаек. Это и есть центральная ось, которая отвечает за вращение конструкции.

Для скрепления элементов применяются гайки с гровер-шайбами. Диаметр нашего ветряка — 0,75 м, высота — 1,6 м. Вес конструкции около 16 кг. Стоимость — в районе 4 тыс. рублей.

Типы ветрогенераторов

По мощности и области применения ветрогенераторы бывают

  • промышленные (мощность от 500 КВт);
  • бытовые (мощность 0-10 КВт).

Устройства с мощностью от 10 до 500 КВт используются крайне редко.

По конструкции бытовые типы ветряков отличаются конструкцией ротора (турбины)

  1. С горизонтальной осью. Отличаются системой управления турбины (ротора), она может быть:
    • аэромеханической (на лопастях установлены специальный «закрилышки», которые меняю угол направления ветра: чем больше скорость ветра, тем больше угол атаки лопастей и наоборот). Меняя угол атаки, мы можем управлять турбиной как на малых, так и на больших скоростях для эффективной и правильной работы устройства.
  2. с азимутальным приводом (электроника фиксирует скорость и направление ветра, поворачивает или отворачивает турбину от ветра, если скорость ветра превышает номинальную).
  3. С вертикальной осью – это малоэффективные устройства, которые не рекомендовано использовать из-за ряда недостатков. Они отличаются типом турбин:
    • ротор Савониуса (Savonius).Их недостатком является коэффициент опережения. Если скорость ветра 10 м/с, то законцовка турбины будет вращаться со скоростью 100 м/с, соответственно, коэффициент опережения – 10. Фактически ветряк не может самостоятельно стартовать, его нужно раскручивать и только после этого он начинает работать. Если этого не делать, то он начет вырабатывать энергию только при скорости ветра 10 м/с и больше.
  4. ротор Дарье (Darrieus). Применяются разве что как анемоскопы, так как малоэффективные.

Сейчас широкое применение получили ветрогенераторы с горизонтальной осью вращения (крыльчатые), благодаря тому, что у них коэффициент использования энергии ветрового потока (КИЭВ) легко достигает 30% и больше, а у ветрогенераторов с вертикальной осью вращения КИЭВ составляет около 20%.

Система бытового энергоснабжения с использованием ветрогенератора похожа на систему с солнечными модулями, в одной системе могут использоваться как ветрогенераторы, так и солнечные модули.

От высоты мачты и диаметра ротора зависит количество выработанной энергии следующим образом: на каждые 10 метров подъёма ветряка добавляется 1 м/с скорости ветра. Чем выше мачта, тем больше вероятность того, что он будет работать максимально эффективно. И та же ситуация с ротором: чем больше диаметр, тем больше выработка энергии.

Значения силы ветрового потока для работы ветряка

  1. Скорость ветра для начала вращения лопастей, при котором мощности нет вообще – от 1,5 м/с.
  2. Минимальная скорость ветра при которой уже начинается генерация мощности – 3 м/с.
  3. Номинальная скорость ветра (для ветрогенераторов украинского производства) – 7-9 м/с.
  4. Максимальная скорость ветра, при которой ветрогенератор украинского производства сохраняет свою работоспособность– 52 м/с (200 км/час), что свидетельствует о высоком качестве сборки установки и прочности материалов изготовления.

Разновидности

Для того чтобы правильно подобрать ветряной генератор, необходимо прежде всего учесть его технические параметры. Современные модели различаются по следующему ряду признаков:

  • Количеству лопастей пропеллера. Большое количество элементов винта усложняет конструкцию. Однако чем больше лопастей, тем меньшая скорость ветра нужна для запуска механизма.
  • Типу материала лопастей. Модели с жесткими пропеллерами более прочны и долговечны, но и значительно дороже парусных аналогов.

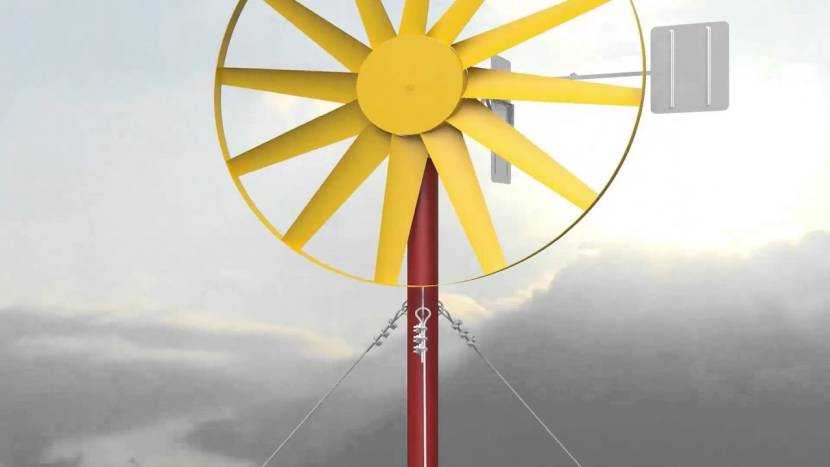

Многолопастный ветрогенератор для своего дома Источник ytimg.com

  • Расположению направляющей вращения. Разделяются на вертикальные и горизонтальные. Первые прочнее и чувствительнее, вторые – отличаются лучшей производительностью.
  • Возможности изменения шаговых характеристик. Различаются на модели с изменяемым и неизменным шагом. Изделия с переменными шаговыми параметрами позволяют увеличивать скорость, а значит, и продуктивность. Однако они более сложны, громоздки и дороги.

Новые вертикальные ветрогенераторы

Большой интерес к ветроэнергетике, ее возможности и перспективы создали мощное движение по самостоятельной разработке и проектированию различных устройств. Создано немало новых, необычных конструкций ветрогенераторов, некоторые из которых имеют высокую эффективность, вследствие чего способны стать прототипами энергетических устройств будущего. Рассмотрим некоторые из них:

Ветровая турбина гиперболоидного типа

Конструкция, основная идея которой заключена в максимальном увеличении коэффициента полезного действия за счет снижения противодействия давления ветра на обратные стороны лопастей. Представляет собой вертикальный ротор со стержневыми лопастями, расположенными по окружности вращения, создающими очертания в виде гиперболоида. Полезная площадь воздействия потока существенно возрастает. Эффективность такого устройства намного выше, чем у обычных конструкций, запуск ротора возможен при ветре всего 1,4 м/с.

Ветрогенератор Третьякова

Конструкция Третьякова представляет собой довольно сложное, но весьма эффективное устройство. Принцип действия ротора Третьякова основан на улавливании потока воздуха и организации его направления таким образом, что противодействия не создается.

Рабочее колесо с лопастями находится внутри воздухоприемной конструкции, получающей поток встречного ветра и распределяющей его так, что он воздействует на лопасти по направлению снизу-вверх. Этот момент довольно важен — вектор прилагаемого усилия снижает коэффициент трения, облегчая запуск вращения и позволяя эффективно работать при малых скоростях ветра. При этом, несмотря на вертикальный тип конструкции, устройство требовательно к направлению ветра и нуждается в ориентировании по направлению потока. Это происходит автоматически, форма корпуса способствует развороту по ветру.

Возможность работы со слабыми потоками важна для большинства регионов нашей страны, а компактность и надежность конструкции гарантирует долговременное использование.

Ветровая роторная турбина Болотова

Ветрогенератор на основе разработок семьи Болотовых предназначен в первую очередь для решения вопросов энергоснабжения частных домов, передвижных пунктов или иных точечных участков как стационарного, так и мобильного типа. Конструкция представляет собой вертикальный ротор, оснащенный модульными лопастями, установленными посекционно одна над другой.

Снаружи установлен неподвижный спрямляющий аппарат, улавливающий ветровые потоки, направляющий их под нужным углом, исключая уравновешивающее воздействие на обратные стороны лопастей. Спрямляющий аппарат параллельно выполняет функцию статора, что увеличивает мощность, эффективность ветрогенератора.

Основная особенность устройства состоит в том, что он не нуждается в мачте для подъема над уровнем грунта. Кроме того, сила ветра, необходимая для запуска вращения, относительно мала, что позволяет использовать конструкцию в любом регионе.

Дизайнерский ветрогенератор revolution air

Это устройство — детище французского дизайнера Филиппа Старка. Конструкция представляет собой разновидность геликоидного ротора. Планируется выпускать два типоразмера мощностью 1 кВт и 400 Вт. Соответственно размер ветряка будет составлять 140 и 90 см.

Параметры конструкции откровенно слабы — скорость ветра, необходимая для запуска, составляет 14 м/с, а стоимость моделей соответственно 3500 и 2500 евро. Такие качества не позволяют всерьез рассматривать конструкцию как вариант решения проблемы с энергоснабжением, превращая устройство лишь в дорогостоящую статусную игрушку.

Решение вопросов электроснабжения в отдаленных регионах зачастую ложится на плечи самих жителей, вынуждая их прибегать к альтернативным источникам. Промышленные модели, чаще всего, недоступны из-за высокой цены, поэтому приходится использовать самодельные установки. Обилие разработок, имеющих высокий КПД и эффективность по сравнению с заводскими образцами, способствует распространению, продвижению ветрогенераторов альтернативных конструкций.

Выбор места для ветрогенератора

Правильный выбор места для установки ветрогенератора – очень важный и ответственный этап. Лучше всего разместить прибор на открытой максимально высокой точке и тщательно проследить, чтобы он не оказался ниже уровня прилегающих жилых и хозяйственных построек. Иначе здания станут препятствием для потока воздуха и КПД агрегата существенно снизится.

Если участок выходит к реке или озеру, ветряк размещают на берегу, где ветры дуют особенно часто. Прекрасно подходят для расположения генератора возвышенности, имеющиеся на территории, или большие пустые пространства, на которых нет искусственных или естественных преград для воздухопотока.

Когда жилая недвижимость (дом, коттедж, квартира и пр.) находится в черте города или располагается за городом, но в местах плотной застройки, ветряной энергетический комплекс ставят на кровле. Для размещения генератора на крыше многоквартирного дома берут письменное согласие соседей и получают официальное разрешение из соответствующих инстанций.

Устанавливая вертикальный генератор на крыше многоквартирного дома, следует помнить, что агрегат работает довольно шумно и может причинить неудобства как хозяевам, так и остальным проживающим. Поэтому размещать прибор нужно ближе к центру кровли, чтобы владельцы квартир на верхних этажах не страдали от громкого гула, издаваемого ветряком в процессе работы

В частном доме, имеющем большой приусадебный участок, выбрать подходящее место гораздо проще. Главное, учесть, чтобы конструкция находилась на расстоянии 15-25 метров от жилых помещений. Тогда звуковые эффекты от вращающихся лопастей никого не побеспокоят.

Ветроэнергетические парки

Под ветроэнергетическим парком понимается совокупность ВЭУ, размещаемых и производящих электроэнергию на одной локализованной территории, которые имеют наряду с индивидуальной, общую систему управления и контроля.

Согласно существующим международным нормам и ТКП РБ устанавливаются следующие требования к размещению ветропарков:

  • необходимое удаление ветропарка от обитаемых районов (минимальное удаление от одиночных жилых домов на расстоянии не менее 300 м, селений – 800 м);
  • уровень шума, распространяемого ВЭУ в ночное время должен находиться в интервале 35–40 децибел;
  • расстояние между установками по фронту (по главному направлению ветра) должно быть не менее 3–5 диаметров роторов ВЭУ (рис. 36);
  • по глубине главного направления между ВЭУ расстояние должно составлять не менее 8–10 диаметров роторов ВЭУ, по другим направлениям – расстояние должно быть не менее 5 диаметров роторов ВЭУ;
  • удаление ВЭУ ветропарка от близлежащего лесного массива должно составлять не менее 15 величин высот деревьев лесного массива (рис. 37).

Рис. 36. Размещение ВЭУ ветропарка по главному направлению ветра

Рис. 37. Размещение ВЭУ ветропарка вблизи лесных массивов

Одним из требований размещения ветропарков является отсутствие в выбранном районе предполагаемого строительства водоемов, таких как рек, озер, болот, т. к. их наличие приведет к различным техническим проблемам, в частности:

  • невозможности использования большегрузного крана для монтажа ВЭУ;
  • трудностям при прокладке кабельных трасс для соединения электрической части ВЭУ;
  • усложнению конструкции фундамента ВЭУ, вызванному возможным высоким уровнем грунтовых вод;
  • необходимости насыпке (намывке) грунта и поднятию уровня земли строительного участка.

Для определения наилучшего места для будущего расположения ветропарка необходимо:

  • знать наилучшие ветровые условия окрестной местности;
  • иметь карту, по которой можно будет правильно спланировать конкретное место для строительства ветропарка (рис. 38);

Основными факторами, которые влияют на принятие решения о размещении ветропарка, являются:

  • наличие близлежащих хороших подъездных путей (морские порты, ж/д станции и ж/д пути, автомобильные дороги и т. д.) или возможность строительства специальных временных дорог для транспортировки крупногабаритных конструкций (рис. 39);
  • близость места размещения ВЭУ к высоковольтным линиям электропередачи (возможные места подключения ветропарка к высоковольтной сети напряжением 110 кВ), возможности прокладки высоковольтного электрокабеля.

Рис. 38. План размещения ВЭУ типа «NORDEX N-80/2500»

Рис. 39. Транспортирование конструктивных элементов ВЭУ

Разрешение на размещение ветропарка выдается районной администрацией после согласования с экологическими, санитарно-эпидемиологическими, пожарными службами, лесничеством и другими организациями, в том числе Министерством обороны, так как ВЭУ влияют на радиосвязь и работу радиолокационных станций.

Недостатки ‏ветроэнергетики

Однако не всё ‏так гладко. У ветроэнергетики есть ‏как положительные черты, так и ‏отрицательные.

1. Сегодня есть, а завтра нет ‏ㅤ

Энергия ветра непостоянна, а также очень зависит от изменений в природе. Если скорость ветра низкая — механизм перестает работать, а если слишком большая — его нужно защитить от повреждения, а в некоторых случаях даже лучше отключить, чтобы уберечь. Еще одна проблема — это изменчивость и непредсказуемость скорости ветра и его направление.

Поэтому при установке ветрогенераторов та очень больших территориях нужно решить сразу 2 задачи:

  • как сохранить и направить в правильное русло кинетическую энергию ветра на местности большой площади;
  • как оптимизировать равномерность ветрового потока.

Параллельно с этим, необходимо научиться сохранить энергию тогда, когда она не используется. Это требует сооружения аккумуляторных батарей. Но насколько эффективным не выглядел бы процесс, энергия, тем не менее, теряется в каждом из этих звеньев.

2. Дороговизна

Первоначальная установка ветрогенератора — затратно. Цена 1 кВт установленной мощности ‏ВЭУ составляет ‏около 1000$. В зависимости от целей установки ‏(промышленное предприятие, населенный пункт или для частного дома), могут ‏потребоваться серьёзные ‏первоначальные инвестиции.

3. Шум ‏и магнитное поле

Ветровые установки могут издавать 2 вида шума:

  • механический;
  • аэродинамический.

Проблема механического шума для современных установок в целом отсутствует, но очень актуальна для установок старших моделей. Аэродинамический — появляется от контакта ветра с лопастями генератора и достигает до 100 дБ.

В ряде стран Европы есть специальные законы и нормы связанные с ограничением вредности шума от работающего ветрогенератора.

4. Птичку ‏жалко

Птицы очень часто страдают от столкновения с лопастями ветровых турбин. А также через частоты, что появляются от работы лопастей, поэтому черви глубже уходят под землю, что нарушает пищевую цепочку.

Но летучие мыши страдают ещё больше. В конце каждой лопасти образуется область пониженного давления поэтому летучие мыши, пролетающие мимо, получают баротравму. Много этих рукокрылых зверей умирает от внутреннего кровоизлияния. Экспертами ведутся разработки, чтобы минимизировать потери «живой» природы.

5. Утилизация

Глобальная ‏проблема — это кладбище изношенных лопастей от ветрогенераторов.

Отрицательные стороны ветроэнергетики всё же не перевешивают положительных сторон этого вида энергетики. Все же, это одна из самых перспективных отраслей альтернативных источников энергии, которая будет развиваться и в дальнейшем.

Прогресс в создании более совершенных ветровых установок с повышенной мощностью, а также повышенное внимание именно к данному источнику энергии, говорит о том, что люди стали не только говорить о переходе на природные источники энергии, но и предпринимать для этого конкретные шаги

Полезные ископаемые недр земли — ресурс вполне исчерпаемый, а особенно с потребностями человека в XXI веке. Поэтому наращивать темпы добычи энергии с помощью ветра, солнца, волн, стоит уже сейчас.

Ложные теории

Самые распространенные мифы про ветроэнергетику:

  1. Ветряки убивают птиц. Сложно отрицать, что птицы иногда врезаются в лопасти или мачту ветрогенератора и погибают. Но не меньше птиц погибает от электропроводов. По статистики больше всего умирает птиц из-за нападения кошек.
  2. Самый распространенная ложная теория — это то, что шум от ветряного генератора может негативно сказаться на здоровье человека, в том числе дать осложнения на органы слуха.
  3. Не экологичный источник, так как рост количества ВЭС увеличивает выброс углекислого газа. Да, но в сравнение с угольными или газовыми электростанциями этот показатель в 50 раз меньше.
  4. Безработица. Ходит мнение, что получение энергии таким способом сократит рабочие места, однако этот миф легко развеять. В любом развивающемся секторе не может возникнуть безработица, так как ветроэнергетика всегда нуждается в новых кадрах — исследователи, разработчики.

Ложные теории появляются из-за незнания тема, однако все их легко опровергнуть, что было сделано многократно.

Ветрогенератор Онипко своими руками

Создание ротора Онипко для своих нужд — достаточно сложная задача. Конструкторы в качестве генератора используют мотор-колесо, что имеется в наличии не у всех. Но основная проблема, встающая перед самодеятельным изготовителем — создание сложных криволинейных поверхностей, их точное соединение и качественная балансировка колеса.

Для создателя подобной конструкции наиболее правильным вариантом станет создание качественного шаблона и создание крыльчатки из стеклопластика. Эта методика позволит изготовить легкое и достаточно точно выполненное колесо. Сами разработчики первые рабочие модели создавали из пенопласта и стеклоткани, поэтому наиболее разумно будет последовать их примеру.

Представляется нерациональным создавать ротор малой площади. Учитывая угол наклона потока по отношению к точкам поверхности лопастей, следует создать достаточно большое колесо, способное развивать мощность, соответствующую потребностям генератора. Использование мотор-колеса, которое применили конструкторы, не обязательно, можно приспособить любой тихоходный образец, не создающий значительной нагрузки на валу ротора.

Как сделать своими руками?

Ветряной генератор – это не очень сложная конструкция, которую сможет собрать практически любой человек, если он имеет начальные навыки работы с ручным инструментом и обладает знаниями в электротехнике. Рассмотрим процесс сборки самого простого ветряного генератора для пользователей, начинающих осваивать альтернативные источники энергии.

Инструменты и материалы

Чтобы не ошибиться в размерах и собрать все правильно, можно воспользоваться любым готовым чертежом из интернета или можно начертить свой собственный и проверить его на деле. Для изготовления надежной и качественной конструкции потребуется:

  • листовой металл для изготовления лопастей с толщиной 0.8-0.9 мм, он не должен быть слишком тонким и слабым, чтобы его не погнул или не порвал сильный порыв ветра, но и слишком толстый материал также нежелателен, поскольку избыточный вес конструкции приведет к быстрому износу подшипников;
  • стальная пластина 40 мм или другого диаметра;
  • стальная труба 25 мм;
  • полуось от любого автомобиля с подшипником;
  • стальной уголок;
  • 2 шкива разного размера;
  • автомобильный генератор.

Схема изготовления

Схема сборки самодельного ветряного генератора простая, в нее всегда можно добавить свои конструкторские решения. Из листового металла нужно изготовить 4 лопасти, размер которых будет составлять 1000 на 800 мм. Для скрепления лопастей между собой применяется стальная полоса. В результате конструкция должна напоминать форму барабана. Лопасти должны быть направлены от центра к наружной стороне. Такое направление позволит иметь больший парус на захват воздушного потока, а при развороте лопасти ее обтекаемая форма будет иметь минимальное сопротивление воздуху.

Из стальной трубы изготавливается вертикальный упор, который одной стороной крепится к полуоси, а на противоположную устанавливаются получившиеся лопасти.

Для большей производительности нам и понадобятся шкивы разных радиусов. Тот, который побольше, крепим на мачту, а который поменьше – на сам генератор. Если на генераторе имеется свой шкив, то можно использовать его. После этого генератор готов к выработке тока, но его нужно отправить в нужное нам место. Для этого прикрепляем к контактам провода. Желательно, чтобы они были медные и сечением не менее 1.5 кв. мм.

Конструкция и принцип работы ветротурбин

Ветровые генераторы представляют собой спецустройства, которые трансформируют кинетическую энергию ветра в электрическую.

Это независимые источники электроэнергии, которые отлично подходят для установки в частных жилых домах, на небольших и средних фермерских хозяйствах, производственных базах.

Конструкция стандартной мини-электростанции для бытового использования включает такие функциональные элементы:

  1. Лопасти аэродинамической формы для улавливания ветра.
  2. Генератор для продуцирования переменного тока.
  3. Контроллер для автоматического управления ветряной станцией. Позволяет регулировать подзарядку аккумуляторов, распределяет потоки энергии между устройствами.
  4. Накопитель. Специальные аккумуляторные батареи для накопления сгенерированного электричества.
  5. Инвертор для приведения параметров вырабатываемой энергии к сетевым стандартам.
  6. Мачта, приподнимающая лопасти на определённую высоту над уровнем земли.

Мачты бывают разными: свободностоящие без растяжек, жёстко зафиксированные и поворотные на растяжках. Последние могут опускаться и подниматься для обслуживания, а также проведения ремонтно-восстановительных работ.

Под воздействием ветра лопасти, насаженные на генераторный вал, начинают вращаться, способствуя запуску ротора. В результате происходит преобразование кинетической энергии воздушных потоков в механическую, а потом и в электрическую энергию. Так выглядит сильно упрощённая схема работы ветряка

В действительности энергия от ветряной электростанции напрямую к потребителю не поступает. В системе обязательно должны быть подключены специальные приборы для преобразования электротока.

В цепи после генератора размещается контроллер. Он конвертирует переменный ток в постоянный. В таком виде электричество аккумулируется и сохраняется в батареях, а потом от них через инвертор, который трансформирует постоянный ток в переменный, энергия подаётся в частную электросеть.

Такая схема даёт возможность сгладить нестабильность напряжения, а также накапливать энергию в периоды полного отсутствия потребления. А это, в свою очередь, позволяет задействовать ветряные генераторы меньшей мощности, чем суммарная мощность бытовых электроприборов.

В ходе конвертации электротока по схеме переменный-постоянный-переменный происходят определённые потери энергии, которые составляют примерно 20%

Вместе с автономной ветряной станцией можно устанавливать и солнечные модули, и топливные генераторы.

Если задействовано сразу несколько устройств для получения электричества, схему дополняют ещё одним элементом – автоматическим выключателем (ABP). Он необходим, чтобы при отключении одного источника альтернативной энергии запускался другой – резервный.

В составе современных ветряных станций используются различные конструкции роторов – вращающихся частей. Они имеют свои преимущества и недостатки, разную эффективность и функциональные возможности.

В настоящее время существует много разработок автономных систем, способных взаимодействовать с ветрами разной скорости и силы.

Нюансы применения ветрогенераторов

В настоящее время ветряные турбины используются в различных сферах народного хозяйства. Промышленные модели разной мощности применяются нефтегазовыми, телекоммуникационными компаниями, буровыми и геолого-разведочными станциями, производственными объектами и государственными учреждениями.


Ветряк может использоваться в качестве дополнительного источника энергии в больницах и других учреждениях, чтобы обеспечить непрерывную подачу электроэнергии в аварийных ситуациях

Особо следует отметить важность применения ветряных установок для оперативного восстановления нарушенного электричества при катаклизмах и стихийных бедствиях. С этой целью ветрогенераторы часто применяются подразделениями МЧС

Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах.

При этом следует учесть некоторые моменты:

  • Устройства до 1 кВт могут дать достаточное количество электроэнергии лишь в ветряных местах. Обычно выработанной ими энергии хватает лишь на светодиодное освещение и питание мелких электронных приборов.
  • Чтобы полностью обеспечить электричеством дачу (загородный домик) понадобится ветряной генератор мощностью свыше 1 кВт. Такого показателя достаточно для питания осветительных приборов, а также компьютера и телевизора, однако его мощности недостаточно, чтобы снабдить электричеством круглосуточно работающий современный холодильник.
  • Для обеспечения энергией коттеджа понадобится ветряк мощностью 3-5 кВт, однако даже такого показателя не хватит для отопления домов. Чтобы воспользоваться подобной функцией необходим мощный вариант, начиная от 10 кВт.

При выборе модели следует учесть, что показатель мощности, указанный на устройстве, достигается лишь при максимальной скорости ветра. Так, установка в 300В будет вырабатывать указанное количество энергии лишь при скорости потоков воздуха в 10-12 м/с.

Желающим соорудить ветрогенератор собственными руками мы предлагаем следующую статью, в которой детально изложена полезная информация.

Производители ветрогенераторов

В связи с возрастающим спросом на экологически чистый способ выработки электроэнергии, на рынке появляются предложения от ведущих производителей ветрогенераторов. Вы всегда сможете подобрать оптимальный вариант.

  • Дания “Vestas” c долей рынка – 12,7%
  • Китай “Snovel” – 9, 0%
  • Китай “ Goldwind” – 8,7%
  • Испания “Gamesa” – 8,0%
  • Германия “Enercon” – 7,8%
  • Индия “Suzlon” – 7,6%
  • Китай “Guodian United Power” − 7,4%
  • Германия “Siemens” − 6,3%
  • Китай “Ming Yang” − 3,6%

Наладили производство ветрогенераторов и отечественные производители: в московской области − ООО «Ветро Свет» , ООО “СКБ Искра”, ООО “Сапсан-Энергия”, ЗАО “Агрегат-Привод”, в Петербурге – ЗАО “Ветроэнергетическая компания”.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
