Конструкция, устройство и принцип работы кондиционера

Перевод кондиционера на тепло

Как правильно перевести кондиционер на тепло? Во-первых, убедитесь, что он действительно рассчитан на работу при отрицательных температурах воздуха. Уточните по документации предельные градусы.

Переключение из режима охлаждения в режим обогрева осуществляется при помощи пульта ДУ.

В меню или на кнопках выбирайте режим Heat, либо клавишу со значком солнышка.

Обратите внимание, в некоторых пультах, пока вы не вытащите батарейки и не вставите их обратно, значок “солнышко” у вас на экране не появится. Это так называемая защита от детей, чтобы они случайно не перевели кондиционер на тепло в летний период. Запомните, теплый воздух начинает идти не сразу, а спустя 5-10 минут

Запомните, теплый воздух начинает идти не сразу, а спустя 5-10 минут.

2 Советы по эксплуатации

Компрессор в кондиционере может сломаться из-за того, что элемент испарения не может справиться с охлаждающей жидкостью. Если соблюдать некоторые правила эксплуатации, то можно избежать поломок:

  • нельзя включать прибор при сильном морозе;
  • прибор устроен так, что он может работать, превышая только нижние пределы производителя;
  • назначение устройства — охлаждение температуры, но между сезонами его можно использовать для обогрева комнат;
  • нагрузка снижается при закрытых окнах и дверях;
  • если необходимо проветрить помещение, то кондиционер отключают;
  • периодически очищают докипатели, фильтрационные системы, заменяют повреждённые детали;
  • для кондиционирования принципиально не задают минимальную температуру, так как это перегружает компрессор;
  • не используют оборудование в домашних условиях в очень жаркую погоду;
  • для более быстрого снижения температуры увеличивают количество оборотов вентилятора.

Сплит-системы — что это такое?

Кондиционер — это обобщенное определение, оно включает в себя мобильные, кассетные, канальные, колонные, VRV, сплит-системы и так далее. Любая сплит-система — это кондиционер, но не любой кондиционер — это сплит-система! Разберемся для начала, что есть сплит-система? Сплит-система — это разделенный кондиционер. Корнем этого слова является английское слово «split» — что в переводе означает «разделять», а если конкретнее, то позволяет разделить, допустим оконный кондиционер на две части, внутреннюю и наружную, чтобы у людей появилась возможность зонально создавать требуемую температуру в любом месте вашего здания, помещения.

Более проще выражаясь — оконный кондиционер «распилили» на две части и трубками соединили, что позволяет разместить эти «распиленные» части на расстоянии до 15 метров, а то и больше. Этим самым появилась инновационная возможность охладить комнату, которая находится в центре здания и раньше этого сделать было невозможно. За счет того что компрессорно-конденсаторная часть вынесена на улицу решилась проблема еще и с шумностью, теперь кондиционеры бесшумны.

Как кондиционер работает на обогрев?

Существующие кондиционеры, способные работать зимой на обогрев, обычно оснащены четырехходовым клапаном. Этот клапан, переключаясь, заставляет хладагент нагреваться от атмосферного воздуха, а в помещение, напротив, отдавать тепло. Это очень экономичный способ прогрева здания, так как большая часть энергии тратится не на собственно повышение температуры воздуха, а на перенос тепла с улицы в дом.

В среднем обогрев комнаты с помощью кондиционера примерно в 3 раза экономичнее, чем прогрев жилья электроприборами, которые оснащены ТЭНами (теплоэлектронагревателями). Как настроить кондиционер на тепло, рассказывается тут: .

Однако следует учесть, что чем холоднее за окном и чем теплее должно быть у вас в комнате, тем меньше для этого подходит кондиционер. При морозе -15 и ниже бытовой кондиционер обычно уже не может обеспечить перенос тепла с улицы в дом, так как:

  • Кондиционер изначально предназначен для охлаждения, поэтому в режиме прогрева жилища его КПД падает вместе с температурой окружающей среды.
  • Современный экологичный хладагент также не предназначен для морозов.
  • Компрессору трудно работать в холода – смазка становится слишком плотной.

Многие сплит-системы имеют автоматику переключения режимов «холод» – «тепло», регулярно переходя на режим охлаждения помещения (при общем режиме «тепло»), но без работы вентилятора внутри здания. Это делается для прогрева радиатора во внешнем блоке системы, чтобы он не покрылся льдом от конденсата и не потерял способность к эффективному теплообмену.

В сплит-системах также проявляется неприятная вероятность замерзания сливного шланга. Вода, превращаясь в лед, образует пробку внутри шланга. Дальнейшее поступление воды из кондиционера будет происходить уже не на улицу, а в комнату.

После знакомства со всем многообразием видов данной климатической техники, вам будет гораздо легче выбрать кондиционер под свои нужды. Конечно, при этом стоит исходить из типа помещения, которое потребуется охлаждать, а также от финансовых возможностей.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию — это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Устройство и принцип работы обычного кондиционера

Кондиционирующий аппарат — довольно сложное и капризное приспособление, требующее бережного обращения и постоянного ухода. В качестве специального вещества, обеспечивающего охлаждение и нагревание, обычно выступает фреон. Суть действия системы заключается в протекающих физических реакциях внутри, точнее — реакциях жидкости. Испарение воды означает поглощение тепла, а конденсация — выделение. Так как особенность работы агрегата заключается в испарении и конденсации хладагента, его устройство во многом напоминает поведение холодильника. Изменение значений давления и температуры приводит к необходимому эффекту — охлаждению или обогреву здания.

Важно! Некоторые пользователи полагают, что принцип работы сплит-системы заключается в заборе уличного воздуха и его последующей отдачи в помещение. Это мнение ошибочно

Модели, способные подмешивать свежий уличный воздух, встречаются крайне редко и стоят очень дорого.
Схема устройства кондиционера

Как охлаждается и нагревается воздух с помощью кондиционера

Действие системы представляет собой замкнутый цикл. Охлаждение и нагрев — это два взаимообратных процесса, поэтому понять принцип работы аппарата можно, ознакомившись только с одним из них.

При охлаждающем режиме происходят следующие действия:

  1. Включается компрессор, нагнетающий давление;
  2. Охладитель в газообразном состоянии начинает проходить через радиатор, становясь жидким и горячим;
  3. В таком состоянии хладагент поступает к терморегулирующему вентилю, где его температура начинает понижаться;
  4. Это приводит к испарению охлаждающего вещества, в результате испаритель покрывается холодной газожидкостной смесью;
  5. Вентилятор сдувает холод с испарителя, направляя холодный воздушный поток в помещение;
  6. Фреон, превратившийся обратно в газ, попадает к конденсатору, и цикл завершается.

При обогреве протекает обратный процесс — вместо испарения происходит конденсация охладителя.

Полезно! Кондиционирующие агрегаты потребляют немало электроэнергии, поскольку в основе их работы лежат двигатель и компрессор. С другой стороны, потребляемая энергия раза в три меньше трансформируемой, в связи с чем использование кондиционера в качестве обогревателя считается экономически выгодней, чем применение специализированной техники.

Принцип работы вентилятора автокондиционера

Развитие технологий привело к появлению устройств кондиционирования воздуха, обеспечивающих комфортную температуру в помещении и даже в салоне автомобиля. Автокондиционер способен охлаждать или нагревать воздушные потоки и обладает рядом других полезных функций:

  • Поддерживает заданную температуру воздуха в замкнутом пространстве автомобиля;
  • Защищает внутреннее пространство салона от грязи и пыли снаружи;
  • Предотвращает образование конденсата на стеклах в сырую погоду.

Схема автокондиционера

Принцип работы автомобильного кондиционера аналогичен бытовому, но отличается более компактными габаритами. Компрессор высоким давлением сжимает фреон и направляет его в конденсатор, где его температура снижается. Обратную функцию выполняет испаритель, где фреон из жидкого состояния переходит в газообразное. В автокондиционере используется всего один вентилятор, который мощным потоком воздуха охлаждает испаритель одновременно с конденсатором. Он приводится во вращение за счет работы двигателя, а его скорость может быть установлена вручную или автоматически с помощью датчиков. Благодаря этому в салоне автомобиля не будет жарко, даже если машина стоит на месте.

Типы кондиционеров

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Их нередко устанавливают в домах, где нужен особый микроклимат для каждого помещения – торговых центрах, банках, гостиницах.

Центральные и крышные кондиционеры

Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Внутренний блок

В состав внутреннего блока входит:

  • Лицевая часть корпуса выглядит, как обычная решетка, выполненная из пластика (как и весь корпус блока). Она пропускает поток воздуха внутрь корпуса. Панель блока очень легко удаляется, что обеспечивает легкий доступ ко всем внутренним деталям устройства во время чистки оборудования;
  • Фильтр грубого очищения воздуха – пластиковая сетка. Она предназначена для защиты системы от попадания крупных частиц пыли и грязи, шерсти собак и других животных, пуха и прочее. Для эффективной работы оборудования фильтра подлежат регулярной чистке, как минимум один – два раза в месяц. Чистку можно выполнять самостоятельно или заказывать профессиональных специалистов из сервисного центра и оплачивать их работу. Именно на фильтрах основывается весь принцип работы кондиционера;
  • Фильтровая система включает в себя несколько различных фильтров, которые необходимы для непрерывного и эффективного процесса работы кондиционера. Фильтра делятся на:
  1. Угольные (они предназначены для удаления различных запахов);
  2. Электростатические (они необходимы для удержания мелких частиц пыли);
  3. Антибактериальные;
  4. Прочие.
  • Вентилятор. Его задача заключается в циркуляции очищенного воздуха в комнате, офисе и другом помещении;
  • Испаритель. Представляет собой обычный радиатор. Он предназначен для нагрева охлажденного фреона и его испарения. Во время продува воздуха радиатором, он охлаждается;
  • Имеются горизонтальные жалюзи. Их задача регулировать направление воздуха по вертикали, что также влияет на скорость охлаждения воздуха. Жалюзи можно регулировать с помощью пульта дистанционного управления системой;
  • Панель с индикаторами. Необходимо для отображения информации о режиме работы оборудования и наличии вероятных неисправностей и поломок;
  • Вертикальные жалюзи. Они регулируют потоки воздуха в квартире, поступающего в помещение в горизонтальном направлении;
  • Штуцерные соединения. Необходимы для крепления медных трубок, соединяющих между собой внутренний и внешний блоки.

4 Преимущества и недостатки

Главным плюсом подобных устройств можно назвать возможность управления микроклиматом помещения и создания оптимальной для человека атмосферы. Есть возможность отрегулировать многие параметры, которые существенно повысят как комфортность проживания, так и настроение, производительность труда и самочувствие. Поэтому желательно устанавливать кондиционеры не только в квартирах, но и на рабочих местах.

Одна из основных задач этих аппаратов — охлаждение воздуха летом. Это может потребоваться в условиях, когда естественное проветривание недоступно, например, за окном слишком жарко или перепад температур между улицей и комнатой слишком велик и опасен для здоровья человека. Кроме того, такие устройства можно использовать в помещениях, производственные нормы которых запрещают открывать окна или там их попросту нет.

У этих устройств есть и другие полезные функции. Они могут использоваться для очистки воздуха от неприятных запахов, для чего их нередко устанавливают в туалете или на кухне. Кроме того, они способны управлять степенью влажности или сухости воздуха, что пригодится в регионах со слишком мокрым или засушливым климатом.

Тем не менее есть у них и некоторые недостатки. Есть подозрения, что они могут отрицательно влиять на здоровье человека. Иногда это действительно так. Многие люди думают, что кондиционер — это источник бактерий и вирусов. Если систему давно не чистили, то она действительно может представлять такую опасность. А вот то, что кондиционеры убивают воздух, удаляя из него все полезные элементы, — неправда. Если аппарат почищен, то он, напротив, фильтрует воздух, а весь кислород поступает в помещение.

Действительно существующие проблемы от кондиционеров связаны с тем, что некоторые из них сильно шумят, а прямая струя холодного воздуха может привести к простуде. Но и с ними возможно справиться: нужно лишь избегать попаданий прямых дуновений на себя, выбрав подходящий режим или отрегулировав жалюзи, а модель можно подобрать наиболее бесшумную. Тогда кондиционер будет вызывать только положительные эмоции.

Области применения

Прецизионные кондиционеры применяются в тех отраслях, где необходимо поддерживать точный температурный режим и влажность. Из-за специфики использования их также называют промышленными или серверными кондиционерами.

Области применения:

  1. Обработка данных:
  • Серверные и ИТ-центры;
  • Аппаратные помещения;
  • Суперкомпьютеры;
  • Дата-центры.
  1. Коммуникации:
  • АТС и аппаратные помещения;
  • Телекоммуникационные узлы;
  • Теле-, радио-, интернет-компании;
  1. Медицина:
  • Лаборатории;
  • Ожоговые центры;
  • Диагностические центры.
  1. Высокоточные производства:
  • Космическая область и микроэлектроника;
  • Фармакология и химическая отрасль (синтез);
  1. Другие области:
  • Музеи, галереи и выставки;
  • Архивы и хранилища.

Шкафные прецизионные кондиционеры, установленные в серверной с охлаждением через фальшпол.

Связь самочувствия водителя и микроклимата в салоне

Вопросам обеспечения комфортных условий пребывания в автомобиле уделяют внимание все производители. По результатам многочисленных исследований установлено, что наиболее комфортными климатическими показателями для водителя/пассажиров является температура в диапазоне 18 – 20° С при уровне влажности 40 – 70%

Понижение температуры до 10 – 15° С приводит к переохлаждению организма и замедлению мыслительных и физиологических процессов. Повышение температуры до 25° С и выше приводит к повышенной утомляемости, снижению концентрации, появлению признаков сонливости. Дальнейшее повышение температуры до 30° С становится опасным – у водителя нарушается координация движений, реакция становится замедленной, способности адекватно оценивать дорожную обстановку резко снижаются.

Система вентиляции в принципе не способна контролировать микроклимат – в жаркую погоду при движении на малых скоростях (например, в городском потоке) она становится вообще бесполезной. Спасти может только кондиционер, поэтому водители, машины которых не оснащены современной системой кондиционирования, задумываются об её установке. Поскольку их транспортное средство не рассчитано на это, потребуются как минимум базовые знания о том, как устроен и работает это устройство.

РАБОТА КОНДИЦИОНЕРА НА ТЕПЛО

Испаряясь, хладагент (как впрочем и любая другая жидкость) отбирает тепло. Вы можете провести такой физический опыт: протрите руку спиртом или спиртосодержащим раствором (например одеколоном). Вы почувствуете холод. Это спирт испаряясь отбирает тепло вашего тела.

И наоборот, конденсируясь (превращаясь из газообразного состояния обратно в жидкость), вещество отдает тепло. Например в парной, когда вы движетесь, то ощущаете тепло от конденсированного пара.

Когда кондиционер работает в режиме охлаждения, хладагент испаряется в теплообменнике внутреннего блока, а конденсируется в наружном. Когда кондиционер работает в режиме обогрева, хладагент конденсируется в теплообменнике внутреннего блока, а испаряется в наружном.

Таким образом происходит перенос тепла из одной среды в другую.

Следует отметить, что использовать кондиционер в качестве обогревателя чрезвычайно выгодно. При потреблении 1 кВт электроэнергии кондиционер перенесет в квартиру около 3 кВт тепла. Помимо этого, воздух в помещении не будет пересушиваться.

Если у Вас еще нет кондиционера, но вы хотите его приобрести, то предлагаем сделать это у нас. При покупке кондиционера мы гарантировано сделаем вам скидку на монтаж

Предлагаем обратить внимание на таких производителей кондиционеров как: АС електрик; Балу; Кариер; Чиго; Купер Хантер; Дайкин; Електролюкс; Гри; Хитачи; Лж; Мидея; Мицубиси.

Мобильный кондиционер без шлангов

Существуют мобильные напольные кондиционеры без шлангов. В их системе не используется хладагент, они работают за счет принудительного испарения воды. Принцип работы такого мобильного кондиционера следующий:

  1. Воздух втягивается из помещения вентилятором;
  2. Он проходит через фильтр, задерживающий пыль и грязь;
  3. Поток воздуха продувается сквозь мембрану, смоченную водой;
  4. Частички влаги испаряются с мембраны, ее температура падает и охлаждает воздух;
  5. Увлажненный и охлажденный воздух попадает в помещение.

Принцип работы мобильного кондиционера без шлангов и воздуховодов.

Существуют большие, вполне функциональные модели. Их стоимость ниже, чем у обычных мобильных кондиционеров, использующих для производства холода фреон. Но эффективность гораздо ниже.

В зависимости от мощности испарительного кондиционера и объема помещения, он может снизить температуру на 1-5 градусов за 1 час. С поддержанием температуры в охлажденном помещении он хорошо справляется.

Недостаток таких кондиционеров – постоянное увлажнение воздуха. Из-за низкой эффективности, они должны постоянно работать. За счет этого повышается влажность. Это может негативно сказаться на самочувствии, капли воды конденсируются на предметах мебели и обихода.

В последние годы появились мини-кондиционеры, такие как Arctic Air. Производители и продавцы говорят об их эффективности, но на практике это обман. При небольших размерах и малой мощности они могут охлади помещение не больше 2 кв.м. площадью. Подробнее про их «эффективность» читайте в статье: Мини кондиционер Arctic Air: отзывы, обман продавцов и принцип работы.

Существуют модели большой мощности, которые используются для централизованного охлаждения. Они также выполняют функцию вентиляционной системы. Такой испарительный кондиционер забирает воздух снаружи дома, охлаждает его и подает внутрь.

Как работают испарительные кондиционеры

Охладитель-увлажнитель испарительного типа

В испарительных кондиционерах нет фреоновых контуров с теплообменниками и компрессорами. В состав безвоздуховодного напольного блока входят следующие элементы:

  • вентилятор;
  • дренажный насос;
  • пористый гидро-фильтр;
  • воздушный фильтр грубой очистки;
  • емкость для холодной воды.

Рабочая жидкость – холодная вода, в которую дополнительно кладут лед для более эффективного охлаждения.

Охлаждение

Влагу удалять нет необходимости, так как она выделяется в комнату вместе с охлажденным воздухом, поэтому такие моноблочные устройства еще называют увлажнителями или испарительными кондиционерами.

Цикл охлаждения состоит из нескольких этапов:

  • гидро-фильтр пропитывается водой, поступающей из специальной емкости под воздействием дренажной помпы;
  • воздушный поток проходит через механический фильтр и поступает в гидро-фильтр;
  • здесь он отдает свое тепло воде, и она начинает испаряться, при этом происходит охлаждение и увлажнение воздушного потока.

 Далее весь круговорот повторяется.

Обогрев

Если рассматривать принцип работы кондиционера-испарителя на обогрев, то он ничем не отличается от оконных блоков и мобильных с воздуховодом. В корпус напольного испарительного блока встраивается нагревательный элемент, позволяющий эксплуатировать прибор в режиме тепловентилятора с электрическим нагревом. Ограничений по наружной температуре нет никаких.

3 Распространённые функции

Хотя это и основная опция, но она далеко не единственная. К тому же её можно регулировать.

Современные бытовые аппараты предназначены для выполнения следующих функций:

  • охлаждение воздуха, а иногда и нагревание — для определения того, есть ли эта возможность у устройства, нужно посмотреть описание конкретной модели;
  • осушение — система выполняет удаление лишней воды из воздуха и понижает влажность в помещении;
  • вентиляция — в этот момент в системе работает только вентилятор;
  • режим автономности — кондиционер самостоятельно управляет всеми опциями;
  • установка определённой температуры — эта функция позволяет задать, до какого значения нужно нагреть или охладить воздух, и при достижении порога аппарат отключается или переходит в самый слабый режим, а при отдалении от нужной цифры включается вновь;
  • очистка — перед поступлением воздуха к теплообменнику он очищается;
  • скорость вращения — определяет, насколько быстро будет вращаться вентилятор: обычно имеется несколько вариантов;
  • таймер — позволяет задать, через какое время выключится или включится кондиционер;
  • направление — при помощи горизонтальных и вертикальных жалюзи можно послать струю воздуха в точное место;
  • ночной режим — функция автоматического контроля за скоростью работы вентилятора и плавное регулирование температуры, когда она повышается и понижается всего лишь на пару градусов.

Разумеется, все эти дополнительные опции существенно увеличат стоимость конечного продукта, поэтому при покупке не стоит гнаться за их количеством, если они на самом деле не нужны.

Принцип работы

В чем заключаются различия между привычными кондиционерами и нашими героями? И что такое инверторная сплит-система? Какой кондиционер оказывается лучше – инверторный или обычный? Нет ли риска переплатить? Эти и другие вопросы возникают в голове будущего обладателя климатической техники. А ответить на них можно, только разобрав отличия инверторного кондиционера от его обычного аналога.

Обычный кондиционер

Обычный прибор должен регулировать температуру в комнате, основываясь на показаниях термодатчика — последний выставляет пользователь. Суть заключается в том, что при превышении указанного показателя прибор просто выключается. Естественно, спустя какое-то время температура начинает расти, поэтому происходит повторное включение, во время которого обычный кондиционер начинает работать на полную мощность. Таким образом, техника работает всё заданное время.

Подобные включения-выключения имеют не самые лучшие последствия:

  • пиковая нагрузка на прибор в момент запуска;
  • скачок в электросети (повышение потребление энергии);
  • износ деталей механизма.

Получается, что неинверторный прибор работает циклично. А чтобы его двигатель разогнался, потребляются большие стартовые токи. После того как произошел старт, компрессор начинает прокачку 50% всего объема от фреона из зоны низкого давления в высокую. При этом максимально задействуются все системы.

Как же нормализуется давление после обязательного отключения компрессора? За это отвечает дроссельная система. Но в любой части системы остается риск кипения фреона (может происходить и в магистрали, и в ресивере, и в капиллярной трубке). А неиспользованный потенциальный холод выходит наружу, нерационально охлаждая воздух на улице. Конечно, компенсация есть, но она небольшая – одновременно холод вырабатывается и в помещение. В какой-то мере это уравнивает потери, когда компрессор включается снова.

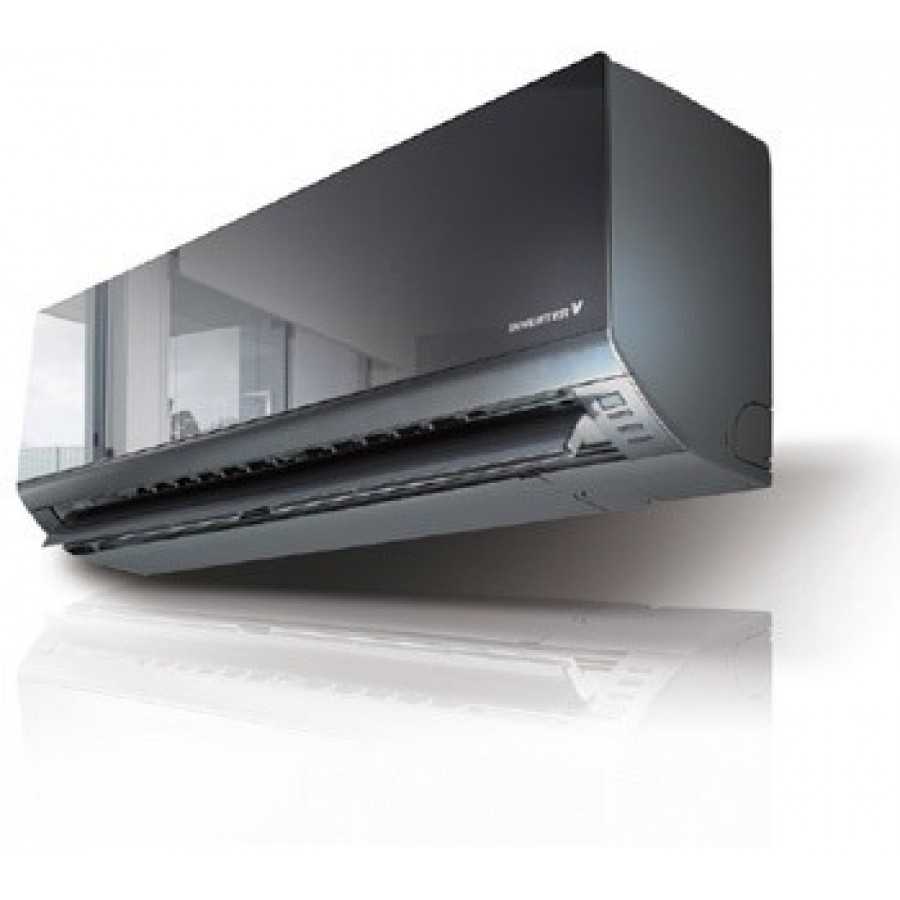

Инверторная модель

У кондиционера с инвертором всё иначе, чем у обычных моделей. Здесь блок управления преобразует переменный ток в постоянный, а потом преобразует его обратно в переменный, но уже актуальной частоты.

Ответить на вопрос, что такое представляет собой инвертор в кондиционере, поможет знание физики. Получается, что инвертор нацелен на повышение и понижение обычной частоты сети. Это инверторное управление мощностью кондиционера и легло в основу названия прибора. Оно повлияло на изменение количества оборотов у двигателя компрессора, а, значит, и на его производительность.

Принцип работы инверторного кондиционера заключается в следующих действиях техники. В приборе стоит термостат, предусмотренный в качестве стандартного измерителя температуры, однако при достижении нужного уровня он не выключается, а просто убавляет мощность в работе (оставляя всего 5-10% от обычной).Температура в этом случае будет падать гораздо медленнее, но при прохождении допустимого порога опять запустится компрессор. Инверторный компрессор работает в диапазоне 1-1,5 градуса (по сравнению с обычными, у которых такие данные варьируются от 1 до 5°C). При этом не будет стопроцентной нагрузки на прибор.

Схема инверторного кондиционера включает в себя привычные наружный и внутренний блоки.

  1. В наружном располагаются такие элементы, как компрессор, за ним идет фильтр системы с фреоном, после соседствуют вентилятор для охлаждения фреона и конденсатор. Также стоит упомянуть плату управления и соединения.
  2. Теперь о внутреннем блоке: первым стоит упомянуть испаритель для охлаждения воздуха, вентилятор, детали жалюзи, а также фильтр и поддон, в который стекает конденсат.

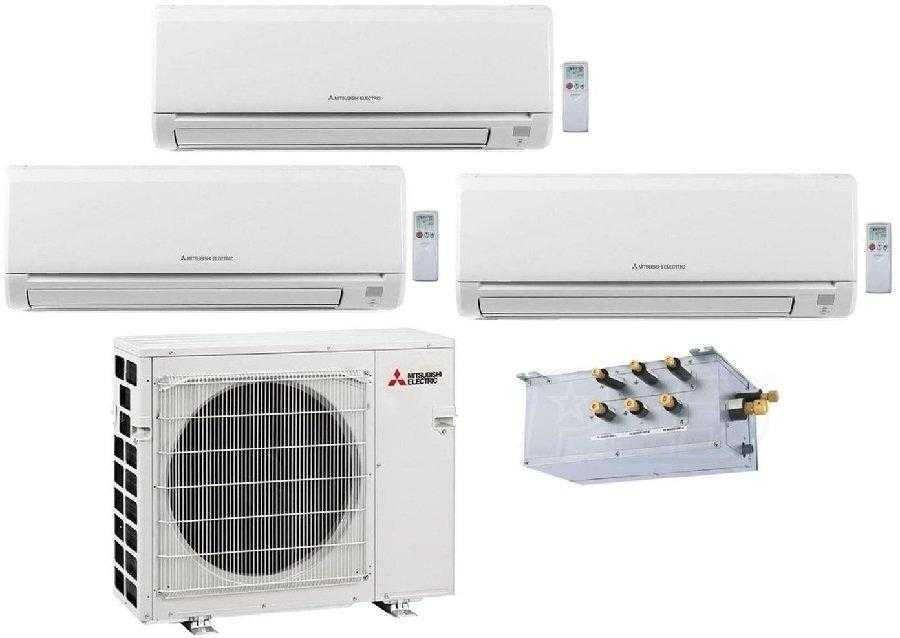

Что такое мульти-сплит?

Для обеспечения микроклимата в разных помещениях были разработаны мультизональные кондиционеры или мультисплит-системы. Первые модели были представлены компанией Daikin в 1982 году. Технология была зарегистрирована под торговой Variable Refrigerant Volume, VRV, что переводится с английского как «изменяемый объем хладагента».

Мульти-сплит кондиционер состоит из:

  1. Наружного блока;
  2. Нескольких внутренних блоков;
  3. Системы регулирования.

Наружный блок отвечает за охлаждение или подогрев фреона за счет воздуха с улицы. Внутренние блоки регулируют скорость и направление обдува, в них находится электроника, отвечающая за режим работы.

Общий принцип работы мультизонального кондиционера основан на циклах конденсации и испарения хладагента. Подробнее об этом читайте в разделах Принцип работы кондиционера на охлаждение и Принцип работы кондиционера на обогрев. Отличия кроются в распределении фреона на несколько потоков.

Система регулирования представляет собой узел управления, связанный с наружным и внутренними блоками. Он отвечает за распределение фреона, обработку сигналов. Работает система следующим образом:

  1. Узел управления получает сигнал о скорости обдува и температуре от каждого внутреннего блока;
  2. Процессор определяет, какое количество фреона нужно подавать на каждый отдельный блок;
  3. После подсчетов узел дает сигнал внешнему блоку, с какой скоростью должен работать компрессор (или как часто включаться);
  4. При прокачке хладагента узел управления распределяет его между внутренними блоками.

Существуют базовые комплектации, которые включают внутренние блоки одного типа в определенном количестве, обычно 3-5 шт. (см. иллюстрацию). Многие компании предлагают нестандартные решения – вы можете подобрать необходимое количество внутренних блоков разных типов. Такие решения дороже, но практичнее.


Комплектация мульти-сплит системы с тремя внутренними блоками.

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

  1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
  2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
  3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
  4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
  5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
  6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

4 Расчёты и проектирование

Перед выбором подходящего прибора необходимо рассчитать тепловую нагрузку СКВ на помещение. На каждые 10 квадратных метров комнаты должен приходиться 1 кВт мощности, к этому показателю добавляют 10—30% дополнительно в виде запаса на тепло, поступающее от бытовых приборов, светильников, дверных и оконных проёмов.

Методика позволяет упростить работу над проектами, но в ней возможны неточности в том случае, если она применяется для выбора габаритного многозонального устройства. Лучше использовать расчёты для приобретения бытовых приборов, переносных и оконных конструкций. Во время проектирования систем со сложными техническими характеристиками учитывают исходные данные:

  • регион, в котором находится объект;
  • план помещения и его строительные чертежи;
  • противопожарные нормы;
  • схемы с изображением места расположения всего оборудования;
  • число светильников;
  • технические характеристики электрической сети;
  • данные уже смонтированных систем кондиционирования.

Затем приступают к самому проектированию прибора. Оно проходит в два этапа. На первом выбирают систему с подходящими техническими характеристиками. Для этого рассчитывают мощность, определяют будущее месторасположение, учитывают уже работающие конструкции, площадь комнаты и подсчитывают суммарную стоимость всего оборудования и работ.

На втором этапе разрабатывают проект, который вмещает строительную планировку, тепловые и технические характеристики, основные задания системы — охлаждение или нагрев воздуха. Обязательно нужно рассчитать влажностный и обменный баланс помещения, аэродинамику воздушных сетей, гидравлические особенности коммуникаций. После этого все данные согласуют с заказчиком, пожарными службами и вносят изменения. В конце заказывают сам агрегат и передают чертежи специалистам, которые будут заниматься монтажом.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
