Задумываетесь, с чего начать ремонт сантехники? Главный вопрос здесь — как составить план разводки труб в ванной, чтобы потом не пришлось штробить стены заново. Задача кажется простой, но на деле требует точности. Ошибка в 2 сантиметра может привести к тому, что смеситель не встанет в паз. Обычно проектирование занимает от 1 до 3 дней, а стоимость материалов для стандартного санузла начинается от 15 000 рублей. Правильный расчет сэкономит вам нервы и деньги. Давайте разберемся, как сделать всё по уму.
Основы проектирования водопровода
Перед тем как хвататься за инструмент, нужно оценить сложность работ. Если вы меняете старые трубы на новые в том же месте, задача упрощается. Но при полной перепланировке потребуются базовые знания гидравлики. Я всегда советую сначала продумать все сценарии использования воды. Когда приступать к работам? Только после окончательного утверждения плана расстановки мебели и сантехники. Помните, что монтаж труб — это один из первых этапов черновых работ.
Подбор необходимых материалов
Выбор материалов определяет долговечность всей системы. Сейчас чаще всего используют полипропилен (ПП) или сшитый полиэтилен (ПЭ). Я предпочитаю сшитый полиэтилен за его надежность и меньшее количество соединений.
- Трубы из полипропилена (для бюджетных решений);
- Трубы из сшитого полиэтилена (для коллекторных систем);
- Фитинги (угольники, тройники, муфты);
- Запорные краны (шаровые);
- Утеплитель для труб (вспененный полиэтилен);
- Крепежные хомуты с резиновыми прокладками;
- Фильтры грубой очистки;
- Редуктор давления для защиты приборов.
Расход материалов зависит от площади, но для стандартной ванной (4-6 м²) обычно уходит около 15-20 метров труб разного диаметра.
| Наименование | Рекомендуемый диаметр | Примерный расход | Цена за ед. (средняя) |
|---|---|---|---|
| Труба ПП (ХВС/ГВС) | 20-25 мм | 10 м | 120 руб/м |
| Труба ПЭ (сшитый) | 16 мм | 15 м | 250 руб/м |
| Фитинги (комплект) | соответствующий | 15-20 шт | 80-150 руб/шт |
| Запорный кран | 1/2″ или 3/4″ | 3-5 шт | 400-800 руб/шт |
| Хомуты | под диаметр | 12-15 шт | 30-50 руб/шт |

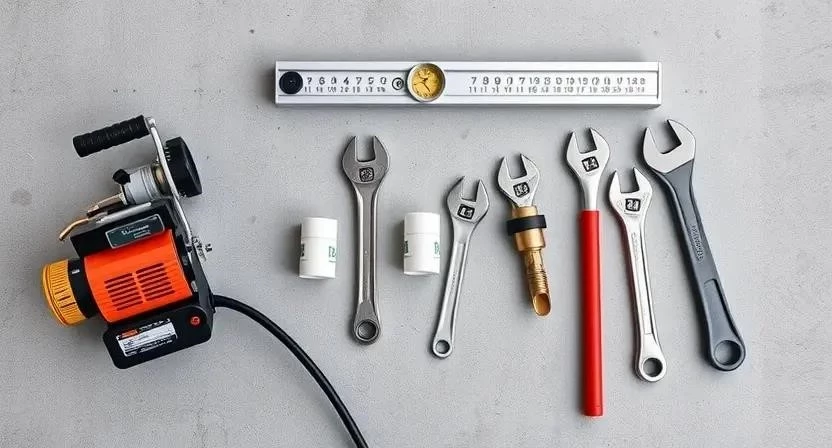

Инструменты для монтажа
Без правильного набора инструментов качественный монтаж невозможен. Я однажды пытался обрезать трубу ножовкой, и в итоге край получился рваным, что привело к протечке в стыке. Больше так не делаю.
- Паяльник для полипропиленовых труб (с разными насадками);
- Труборез (для идеально ровного среза);
- Строительный уровень (проверка уклонов);
- Рулетка (точный замер точек вывода);
- Перфоратор (для штробления и отверстий);
- Набор разводных ключей;
- Фум-лента или сантехнический герметик.
| Инструмент | Функция | Возможность аренды |
|---|---|---|
| Паяльник | Сварка стыков ПП труб | Да |
| Труборез | Чистый рез трубы | Нет (дешевый) |
| Перфоратор | Создание штроб в стенах | Да |
| Уровень | Контроль горизонтали/вертикали | Нет |
| Ключи | Затяжка фитингов и кранов | Нет |
Подготовка помещения и поверхностей
Первым делом очищаем стены и пол от старой плитки и мусора. Демонтируем старые коммуникации до самого стояка. Я рекомендую застелить пол плотной пленкой, чтобы строительная пыль не забила сливы. Организуйте рабочее пространство так, чтобы доступ к стоякам был свободным.
Затем переходим к подготовке поверхностей. Штробление стен — процесс грязный, но необходимый. Проверяйте вертикали и горизонтали с помощью уровня. Обязательно сделайте грунтовку штроб перед закрытием труб, чтобы стяжка или штукатурка держались крепче. Подготовьте места прохода труб через стены, чтобы не пришлось сверлить их в спешке.
Пошаговая инструкция по разводке труб
Процесс требует системного подхода. Я составил для себя график, чтобы не упустить детали. Вот как это выглядит на практике:
- Замер помещения (2-3 часа). Определяю точные места установки ванны, раковины, унитаза и стиральной машины.
- Определение точек ввода (1 час). Нахожу стояки холодной и горячей воды, а также точку слива канализации.
- Выбор схемы (1 час). Решаю, будет ли это тройниковая разводка (дешевле) или коллекторная (стабильнее давление).
- Чертеж (3-4 часа). Рисую схему на бумаге с указанием всех размеров до миллиметра.
- Разметка (2 часа). Переношу точки вывода труб на стены с помощью маркера.
- Монтаж магистралей (4-6 часов). Прокладываю основные трубы от стояка к распределительному узлу.

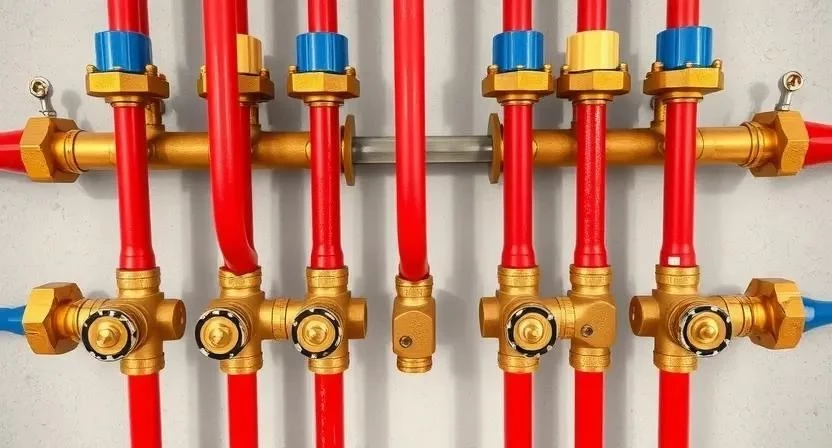

- Установка узла (3 часа). Монтирую коллектор или систему тройников.
- Подводка к приборам (5-8 часов). Прокладываю трубы к каждой точке водоразбора.
- Монтаж канализации (4-6 часов). Устанавливаю слив, строго соблюдая уклон.
- Арматура и фильтры (2 часа). Ставлю запорные краны и фильтры грубой очистки.
- Опрессовка (3-5 часов). Проверяю систему под давлением. Это самый волнительный момент!
- Фиксация и закрытие (4 часа). Креплю трубы хомутами и заделываю штробы.
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 1 день | Точность размеров |
| Штробление | 1 день | Защита органов дыхания |
| Монтаж труб | 2 дня | Соблюдение технологии пайки |
| Канализация | 1 день | Контроль уклона |
| Испытания | 0.5 дня | Проверка на протечки |
Пример из опыта: Однажды я решил сэкономить и не использовать уровень при монтаже канализации. В итоге в одном месте получился «контруклон», и вода начала застаиваться. Пришлось всё переделывать. Теперь уровень — мой лучший друг.
Технологические нюансы и безопасность
При пайке полипропилена крайне важно соблюдать температурный режим. Если перегреть трубу, внутренний проход сузится, и напор воды упадет. Для канализации соблюдайте уклон 2-3 см на каждый метр трубы. Помните, что разные типы пластика могут быть несовместимы, поэтому используйте подходящие переходники.
Меры безопасности:
— Всегда работайте в перчатках и защитных очках при штроблении.
— Используйте респиратор, чтобы не дышать бетонной пылью.
— При работе с электроинструментом проверяйте целостность кабеля.
— Проветривайте помещение при использовании герметиков.
Типичные ошибки новичков
Я видел много «самоделок», которые текли через месяц. Вот чего стоит избегать:
- Отсутствие фильтров на входе (мусор быстро забьет смесители).
- Слишком большое количество соединений в скрытых зонах (каждый стык — потенциальная протечка).
- Использование труб слишком маленького диаметра (падение давления при одновременном включении воды).
- Игнорирование теплового расширения труб ГВС.
- Отсутствие доступа к запорным кранам.
Пример из опыта: Мой знакомый решил сэкономить и не поставил редуктор давления. Через год у него лопнул гибкий шланг на смесителе из-за скачка давления в системе. Теперь он ставит редуктор в каждом объекте.
Расчет стоимости разводки
Цена зависит от выбранной схемы и материалов. Коллекторная разводка дороже, но комфортнее.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средний сегмент) | 18 000 | 18 000 | 0 |
| Работа сантехника | 0 | 12 000 | 12 000 |
| Расходники (пена, герметик) | 2 000 | 2 000 | 0 |
| 20 000 | 32 000 | 12 000 |
Эксплуатация и уход
После завершения работ и отделки ванной не забывайте про обслуживание. Я рекомендую проверить все доступные соединения через месяц после начала эксплуатации. Убедитесь, что ревизионные люки открываются легко и не заблокированы плиткой. Современные полимерные трубы служат до 50 лет, если не превышать допустимое давление и температуру.
Пример из опыта: Я установил широкий ревизионный люк в сантехническом шкафу. Когда через два года пришлось менять фильтр, я сделал это за 15 минут, не разбив ни одной плитки.
Альтернативные методы разводки
Если вы сомневаетесь в выборе, сравните два основных подхода:
| Критерий | Тройниковая разводка | Коллекторная разводка |
|---|---|---|
| Стоимость | Низкая | Высокая |
| Расход труб | Минимальный | Значительный |
| Стабильность напора | Средняя (зависит от точек) | Высокая (равномерная) |
| Надежность | Больше стыков в стенах | Минимум стыков (цельные линии) |
| Сложность монтажа | Простая | Средняя |
Часто задаваемые вопросы (FAQ)
Какую схему выбрать: коллекторную или тройниковую?
Если бюджет ограничен — тройниковую. Если хотите, чтобы при включении душа напор в раковине не падал — однозначно коллекторную.
Какой диаметр трубы использовать для холодной и горячей воды?
Обычно магистраль делают 25 мм, а подводку к приборам — 20 мм (для ПП) или 16 мм (для ПЭ).
Можно ли объединять слив стиральной машины и ванны?
Да, через специальный тройник с обратным клапаном, чтобы вода из ванны не пошла в машинку.
Нужен ли утеплитель на трубах в ванной?
Желательно. Он предотвращает конденсацию влаги на холодных трубах и немного сохраняет тепло в ГВС.
Как проверить систему на герметичность без спецприборов?
Заполните систему водой, закройте все краны и следите за манометром в течение суток. Если давление упало — ищите утечку.
Можно ли менять план разводки после заливки стяжки?
Крайне нежелательно. Придется либо штробить стяжку, что ослабит пол, либо поднимать трубы выше, что испортит эстетику.
Какой уклон должен быть у канализационной трубы?
Оптимально 2-3 см на каждый погонный метр. Слишком большой уклон тоже вреден — вода уходит быстрее воздуха, и засор случается чаще.
Где лучше всего расположить сантехнический шкаф?
Максимально близко к стоякам, в месте, которое не будет мешать проходу и открытию дверей.
