Конструкция и преимущества вакуумных солнечных коллекторов

Что такое солнечный коллектор

Солнечный коллектор — это устройство, предназначенное для преобразования солнечной энергии в тепловую для нагрева теплоносителя. Нагретая вода может применяться для отопления или для ГВС.

Устройство солнечного коллектора отличается сравнительной простотой. Его основным элементом является адсорбер — медная пластина, которая соединяется с трубопроводом для циркуляции воды в системе. Адсорбер покрывается специальным черным покрытием для максимально эффективного поглощения солнечных лучей. При нагреве медной пластины от солнца происходит нагревание и воды в трубе. После этого она подается в систему отопления или горячего водоснабжения.

Адсорбер для защиты от внешних воздействий покрывается закаленным стеклом. Качественные характеристики стекла оказывают большое влияние на эффективность солнечного коллектора для нагрева воды. Обычное стекло оказывается недостаточно прозрачным, что приводит к увеличению потерь энергии. Кроме того, эти потери растут также за счет его бликования, в результате которого часть солнечного света отражается. Чтобы повысить КПД гелиоколлектора, для его оснащения применяют специальное стекло, состав которого отличается уменьшенным содержанием железа, что делает его более прозрачным. Также используются антибликовые покрытия. В некоторых случаях вместо стекла может использоваться поликарбонат.

Для эффективной работы солнечного коллектора он выполняется в герметичном корпусе. Это дает возможность предотвратить попадание в пространство между стеклом и пластиной адсорбера влаги и пыли, рассеивающей солнечный свет. Также в это пространство может закачиваться инертный газ, что позволяет снизить переход тепла от медной пластины к стеклу.

Солнечный коллектор своими руками

Простейший солнечный преобразователь предусматривает непосредственную передачу тепла солнечного света циркулирующий внутри системы труб воде. Подобную продукцию производила отечественная промышленность в начале этого века. Солнечные коллекторы для дома изготавливались из медной трубки диаметром до 20 мм. Для удобства монтажа и использования она закручивалась в плоскую спираль, имеющую на обоих концах штуцер для подсоединения магистрального трубопровода либо просто садового шланга. Такую спираль можно было разместить на скате крыши дачного домика. Объема горячей воды вполне хватало, чтобы принять душ в конце дня и помыть посуду. Подобный солнечный коллектор своими руками можно сделать из черной пластиковой трубы. Плоский гелиопреобразователь изготавливается с помощью теплообменника от старого холодильника.

Создание солнечного коллектора вакуумного типа своими руками

Создание подобной конструкции в домашних условиях процесс довольно сложный и требует высокой степени подготовки. Главная трудность сооружения такого агрегата заключается в создании внешнего блока.

Вакуумирование колбы и теплоприемник сделать без сложного оборудования невозможно, поэтому их проще купить в заводском исполнении

Качественные вакуумирование колбы, содержащей внутри еще и теплоприемник, требует не только мастерства, но и наличия сложного оборудования. Выполнить такую операцию в кустарных условиях невозможно, поэтому в приведенной инструкции будет описан способ с использованием колб заводского выпуска. Но и здесь есть свои сложности. Работы по их монтажу требуют высшей степени аккуратности.

Саму технологию сборки можно разбить на несколько этапов:

  • Прежде всего, нужно соорудить раму, на которую будут крепиться внешние конструктивные элементы. Производить сборку лучше всего непосредственно по месту запланированной установки конструкции. Как правило, их размещают на крыше.
  • После сборки рамы необходимо ее надежно закрепить. Особенности используемого способа крепления будут зависеть от характеристик самой кровельной конструкции. Важным этапом, общим для всех видов крыш, является герметизация отверстий, проделанных для закрепления каркаса.
  • На следующем этапе необходимо установить накопительный бак, который будет выполнять задачу по аккумуляции тепла. Для этой цели нужен объемный резервуар и его установка потребует применения спецтехники, либо привлечения дополнительной рабочей силы. Также на этом этапе устанавливается насосная станция.
  • Далее необходимо провести монтаж вспомогательных узлов и агрегатов, таких как ТЭН, датчик контроля температуры и воздуховод.
  • Теперь необходимо провести закладку труб, по которым будет циркулировать теплоноситель. Трубы должны быть выполнены из материала устойчивого как к высоким, так и к низким температурам. Оптимальным вариантом будет использование полипропиленовых каналов.
  • После монтажа трубопровода необходимо провести его проверку на герметичность в комплексе с накопительным баком. В случае обнаружения течей, перед продолжением работ их стоит устранить и провести повторную проверку.
  • Далее производится установка трубок теплоприемника. Так как используются заводские изделия, необходимо внимательно ознакомиться с прилагаемой к ним инструкцией по монтажу. На данном этапе нужно попытаться просчитать все возможные нюансы, ведь допущение ошибки приведет к большим экономическим затратам. Эти изделия довольно-таки дороги.
  • На следующем этапе производится установка монтажного блока и подключение его к электросети. Затем к нему подключаются вспомогательные узлы и агрегаты, установленные ранее. Далее к монтажному блоку подключается блок-контроллер, необходимый для мониторинга за состоянием всей системы.
  • Завершающим этапом установки солнечного коллектора вакуумного типа станет проведение пусконаладочных работ. С их помощью выявляются и устраняются все допущенные при монтаже огрехи.

Завершение установки коллектора не означает, что о нем нужно раз и навсегда забыть. Для долгой и эффективной службы агрегата необходимо регулярно проводить его проверку и обслуживание.

Солнечные коллекторы для отопления дома: разновидности установок

По конструктивному исполнению солнечные коллекторы могут быть плоскими или вакуумными. Последний вариант является более распространенным типом, который характеризуется простотой монтажа, высокой эффективностью, способностью обеспечить необходимым количеством тепла весь дом. Вакуумный солнечный коллектор для отопления дома, цена которого превышает стоимость плоского изделия, представлен сложной конструкцией, которую можно использовать для полноценного обогрева помещения и нагрева воды в любой сезон года.

Существует особый тип установки, который называется коллектор-концентратор. Он представляет собой систему параболических отражателей, которые располагаются на одной криволинейной поверхности, где концентрируется в определенных точках солнечный свет. Для получения максимального эффекта необходимо изменять вслед за движением солнца положение устройства, которое может находиться в двух плоскостях.

В зависимости от теплоносителя различают жидкостные и воздушные конструкции. В первом случае используется дистиллированная вода или антифриз, а во втором – нагретый воздух.

Вакуумные солнечные коллекторы

По варианту применения теплоносителя различают пассивные и активные системы. В первом варианте солнечный коллектор используется совместно с баком накопителем. Такая система приемлема для горячего водоснабжения и не комплектуется дополнительными инженерными элементами. Активный вариант предполагает установку солнечного коллектора и других технических устройств, таких как насос, бак-накопитель, защитные клапаны, дополнительные приборы нагрева теплоносителя. Такая система может применяться и для горячего водоснабжения, и для отопления дома.

Активный солнечный коллектор для подогрева воды

Способ передачи тепла может быть косвенным или прямым. Первый вариант предполагает наличие аккумулирующего бака, в котором выполняется передача тепловой энергии, полученной наружным контуром от солнечного излучения, внутреннему контуру, циркулирующему в системах отопления и ГВС. В прямоточных системах, которые применяются для горячего водоснабжения, циркуляция воды в контуре коллектора происходит под воздействием разности температур и благодаря наличию дополнительных элементов в виде клапанов и кранов.

Классификация солнечных коллекторов для отопления по температуре нагрева теплоносителя

Воздушные или водяные солнечные коллекторы для отопления дома можно классифицировать по степени нагревания его рабочих органов и теплоносителя. В зависимости от этого критерия различают низко-, средне- и высокотемпературные установки. Низкотемпературные варианты способны обеспечить нагрев теплоносителя до 50 °С. Такие тепловые коллекторы используются для подогревания воды в душевых летом, в емкостях для полива, для создания комфортных условий в прохладные весенне-осенние вечера.

Среднетемпературные системы обеспечивают нагрев теплоносителя до 80 °С. Такие установки употребляются для обогрева помещений, для бассейнов. Солнечные коллекторы данной категории наиболее целесообразно устанавливать при обустройстве частного дома. Высокотемпературные системы способны нагреть теплоноситель до температуры 250-300 °С. Такие устройства рекомендуется использовать в промышленных масштабах. Их применяют для обогрева коммерческих зданий, производственных цехов и других технологических помещений.

Высокотемпературные системы предполагают сложный процесс преобразования и передачи тепловой энергии. Конструкции имеют внушительные габариты, требующие много свободного пространства для их монтажа. Процесс изготовления системы является весьма трудоемким и затратным, что связано с использованием специализированного оборудования. Самостоятельно выполнить такой вариант не удастся.

Применение солнечных коллекторов

В настоящее время солнечные коллекторы, как вакуумного, так и плоского типа, широко распространены в странах с высокой солнечной активностью. Их с успехом применяют как для бытовых нужд и обогрева жилых домов, так и на производственных предприятиях, и на фермерских плантациях для выращивания овощей. Такой вид получения энергии довольно популярен в европейских государствах, где экономия всегда стоит во главе угла, особенно в таких странах как Испания, Кипр, Австрия и Германия. В остальном мире солнечные коллекторы распространены также в США, Китае, Монголии. Во всем мире переход на солнечную энергию означает существенный прорыв современных технологий, которые дают большие возможности для обеспечения населения планеты неисчерпаемым источником энергии.

В России солнечные коллекторы пока не получили должной популярности, хотя во многих регионах страны достаточное наличие солнечного света могло бы существенно снизить затраты на обогрев помещений. Такие регионы как Забайкалье, южная часть Сибири, а также южная часть европейской части страны имеют необходимое количество солнечной радиации для выработки более дешевого тепла, чем дают традиционные источники.

Такой способ получения энергии в долгосрочной перспективе дает большую экономии природных ресурсов, и благотворно влияет на экологическую обстановку на нашей планете.

Виды солнечных коллекторов

Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.

При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках

Коллекторы с встроенным баком

Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.

Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:

  • солнечные лучи улавливаются абсорбером;
  • полученная энергия передается в змеевик, расположенный в встроенном баке теплоаккумуляторе;
  • происходит передача тепла, от нагретого теплоносителя воде, используемой для бытовых нужд.

В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.

Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.

Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:

  • нагрев воды в солнечную погоду всего за 3-4 часа;
  • обеспечение потребности в ГВС от 3 человек и выше, в зависимости от площади абсорбирующей поверхности;
  • простой монтаж;
  • низкая цена.

Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.

Гелиосистемы с выносным баком

Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.

Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:

  • абсорбер аккумулирует тепло и передает его жидкостному теплоносителю;
  • под давлением, нагретый антифриз поступает в теплообменник бака накопителя;
  • при прохождении через змеевик бака, теплоноситель нагревает воду.

Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.

Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).

Готовые решения нагрева воды солнцем и их цена

Экономическое обоснование приобретения гелиосистемы зависит от нескольких критериев:

  • полной стоимости, включая установку;
  • теплоотдачи;
  • периода окупаемости;
  • срока службы.

Не все гелиосистемы одинаково эффективно работают. При использовании коллекторов, сделанных из дешевых и некачественных материалов можно столкнуться с проблемами во время эксплуатации: недостаточной производительностью и быстрым выходом оборудования из строя. Чтобы не испытать разочарования, следует покупать только проверенное временем оборудование.

Ниже приводятся несколько моделей популярных солнечных водонагревателей, которые, судя по отзывам потребителей, сделаны качественно и считаются лучшим выбором в соотношении стоимость/теплоотдача:

  • Atmosfera — на базе украинской компании производителя, изготавливаются вакуумные и панельные коллекторы для всесезонного нагрева ГВС и поддержки систем отопления. Водонагреватели Атмосфера подходят для систем с принудительной циркуляцией, имеют улучшенную теплоизоляцию. В корпусе предусмотрено место для установки регулирующих датчиков.
  • Особенность гелиоколлекторов Atmosfera в высокой производительности в пасмурную погоду и зимнее время года. Приобрести водонагреватель можно начиная от 20 тыс. руб.
  • Sidite — китайская компания, наладившая выпуск гелиосистем и всего, что необходимо для их обслуживания и подключения. Выпускаются трубчатые и панельные солнечные водонагреватели. В ассортименте продукции присутствует огромное количество готовых решений для оснащения: коммерческих зданий, бассейнов, хостелов, многоквартирных домов, больниц и др. Водонагреватели Sidite только приобретают популярность среди отечественного потребителя.
  • Vaillant auroSTEP plus — гелиоколлекторы с безупречным немецким качеством сборки и такой же традиционной ценой. За систему, достаточную чтобы обеспечить горячей водой семью на 2-3 человека, придется заплатить не меньше 200 тыс. руб. За эти деньги покупателю предоставляется полностью готовая система ГВС Vaillant auroSTEP plus, включая бойлер косвенного нагрева и контроллер.
  • SunRain — еще одна модель от китайского производителя. Согласно заявленным техническим характеристикам гелиоколлекторы смогут работать при снижении температуры до –50°С. Допускается горизонтальная и наклонная установка. Водонагреватели способны работать в течение всего года. Подключаются к выносному баку. Стоимость трубчатых гелиоколлекторов SunRain от 40 тыс. руб.
  • Viessmann Vitosol — линейка немецкого производителя, основная деятельность которого связана с производством водогрейного оборудования. Главные отличия от аналогичной продукции других изготовителей: безупречное качество сборки, полное соответствие заявленным характеристикам. В Viessmann Vitosol присутствует антивандальная и противоградовая системы. Поверхность стекла самоочищающаяся. Стоимость от 200 тыс. руб.
  • ЯSolar — российская компания, выпускающая системы горячего водоснабжения «под ключ». В комплектацию входит: накопительный бак, контроллер, датчики нагрева, насосная станция, воздухоотводчик. Выпускаемые солнечные коллекторы ЯSolar предназначены для подключения в системы с принудительной циркуляцией. Полная стоимость комплекта от 430 тыс. руб.

Заявленный срок службы каждой из представленных моделей 35-50 лет. На первые 15 лет эксплуатации дается гарантия производителя. При всесезонной эксплуатации, в условиях коммерческого применения гелиосистема окупится за несколько лет. Если планируется использовать коллектор только летом, окупаемость наступит через 7-8 лет. Расчет экономической эффективности можно выполнить по следующему графику, показывающему зависимость теплоотдачи от времени года:

Расчет солнечного коллектора для нагрева воды осуществляется по коэффициенту потребления ГВС, используемому в СНиП. Для обеспечения потребности одного человека в горячей воде требуется от 2-4 кВт/час. В технической документации на приобретаемую гелиосистему указывается предполагаемая мощность конвектора, по которой можно узнать подходит ли понравившееся оборудование под конкретные условия эксплуатации.

Перед покупкой желательно изучить отзывы о солнечных коллекторах для нагрева воды. Из комментариев можно узнать о некоторых недостатках гелиосистем и их преимуществах, подобрать подходящую модель гелиоколлектора.

Обзор моделей

Дачник

Коллектор Дачник

Эта модель стоит около 18500 руб. Этот коллектор способен нагревать воду до 95 градусов и прекрасно подходит для дачных домиков. Имеет гарантию от производителя 12 месяцев. Этого времени достаточно, чтобы убедиться в его надежности.

Данная модель обладает следующими техническими характеристиками:

  1. Бак объёмом 100 литров изготовлен из высококачественной нержавеющей стали.
  2. Вакуумная трубка имеет длину 150 см.
  3. Диаметр трубки (внешний) 4,8 см.
  4. Максимально возможное давление в трубке 0,6 Мп.
  5. Конструкция устойчива к граду до 0,5 см.
  6. Трубки изготавливаются из боросиликатного стекла, обладающего поглощающим эффектом.
  7. Общий вес коллектора составляет 45 кг.

Комплектация:

  • набор пыльников (уплотнительных) – 1 шт.;
  • трубки вакуумные – 16 штук;
  • станина и комплект болтов – 1 шт.;
  • расширительный бак – 1 шт.;
  • бак-термос на 100 л. – 1 шт.;

CP-II-20-175 от «АНДИ Групп»

Коллектор CP-II-20-175 от «АНДИ Групп»

В комплект входят:

  • бак водяной объемом 175 л., внутренний контур выполнен из нержавеющей стали, а наружный из гальванизированной окрашенной стали;
  • трубки вакуумные – 20 шт.;
  • TNC-2 (контроллер).;

Теплоизоляция бака выполнена из полиуретана (50 мм.). Диаметр внутренний 36 см., внешний 46 см., рама из стали толщиной 1,5 мм., имеющая гальваническое покрытие. Чистый вес установки 86 кг.

Самодельный коллектор

Самодельный коллектор

Для изготовления коллектора понадобятся:

  • Вакуумные трубки – количество определяет конструирующий мастер. Используются трубки промышленного производства.
  • Блок концентратор – в зависимости от количества трубок выбирается тот либо иной размер устройства. Используется агрегат промышленного производства.
  • Материалы для изготовления рамы.

Комплектующие коллектора

Изготавливается рама коллектора, для этого можно использовать пиломатериалы или профильные элементы из металла. На раме крепится концентратор и вакуумные трубки в следующей последовательности:

  1. На медный стержень надеваются теплопроводные пластины и заглушки.
  2. Устанавливается стержень в вакуумную колбу.
  3. Надеваются фиксирующие чашки.
  4. Надевается защитный пыльник.
  5. Стержень помещается в блок-концентратор.
  6. Процесс повторяется со следующей трубкой.

После сборки солнечный коллектор монтируется на подготовленной плоскости, при этом необходимо учесть следующие условия, как то:

  • при монтаже коллектор следует ориентировать на юг;
  • создать условия для недопущения затенения коллектора;
  • создать защиту от перегрева;
  • надежно закрепить коллектор на подготовленной поверхности.

Преимущества отопительной системы на солнечных батареях

Можно отметить несколько достоинств солнечных батарей для отопления дома:

  • Круглый год ваш дом обеспечен необходимым теплом. Также можно регулировать температурный режим в доме по своему усмотрению.
  • Тотальная независимость от жилищно-комунальных служб. Теперь вам не придется платить огромные счета за отопление.
  • Солнечная энергия – это такой запас, который можно использовать на различные нужды бытового характера.
  • У таких батарей очень хороший эксплуатационный срок. Они редко выходят из строя, поэтому не придется беспокоиться о том, что необходим ремонт или замена некоторых компонентов.

Есть некоторые нюансы, на которые стоит обратить внимание перед тем, как остановить свой выбор на данной системе. Ведь такая система может подойти не для всех. Во многом качество такой отопительной системы зависит от географии проживания

Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит

Во многом качество такой отопительной системы зависит от географии проживания. Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит.

Продолжительность солнечного сияния на территории России

Для того чтобы снабдить дом необходимым количеством тепла, потребуется от 15 до 20 кв. метров площади солнечных батарей. Один квадратный метр выделяет в среднем до 120Вт.

Для того чтобы получать около 500кВт тепла в месяц, нужно чтобы в месяце было около 20 солнечных дней.

Обязательным условием является установка солнечных батарей на южную сторону крыши, так как на нее распространяется больше всего тепла. Для того чтобы отопление от солнечных батарей было максимально эффективным, угол наклона крыши должен составлять около 45 градусов. Желательно, чтобы возле дома не росли высокие деревья и не находились другие предметы, которые могут создавать тень. Стропильная система дома должна обладать необходимой прочностью и надежностью. Так как солнечные батареи не совсем легкие, нужно позаботиться о том, чтобы они не нанесли вред зданию и не спровоцировали разрушительные процессы. Вероятность обрушения возрастает зимой, так как в это время на крыше, помимо тяжелых батарей, будет накапливаться снег.

Солнечные батареи как правило размешают на крыше дома

Несмотря на то, что солнечные батареи стоят довольно дорого, они все больше набирают популярность. Их используют даже там, где климат не слишком жаркий. Такую систему можно использовать и в качестве дополнительного отопления дома. Наиболее эффективны такие системы в летние месяцы, когда солнце светит почти каждый день. Однако не стоит забывать о том, что дом необходимо отапливать преимущественно в зимние месяцы.

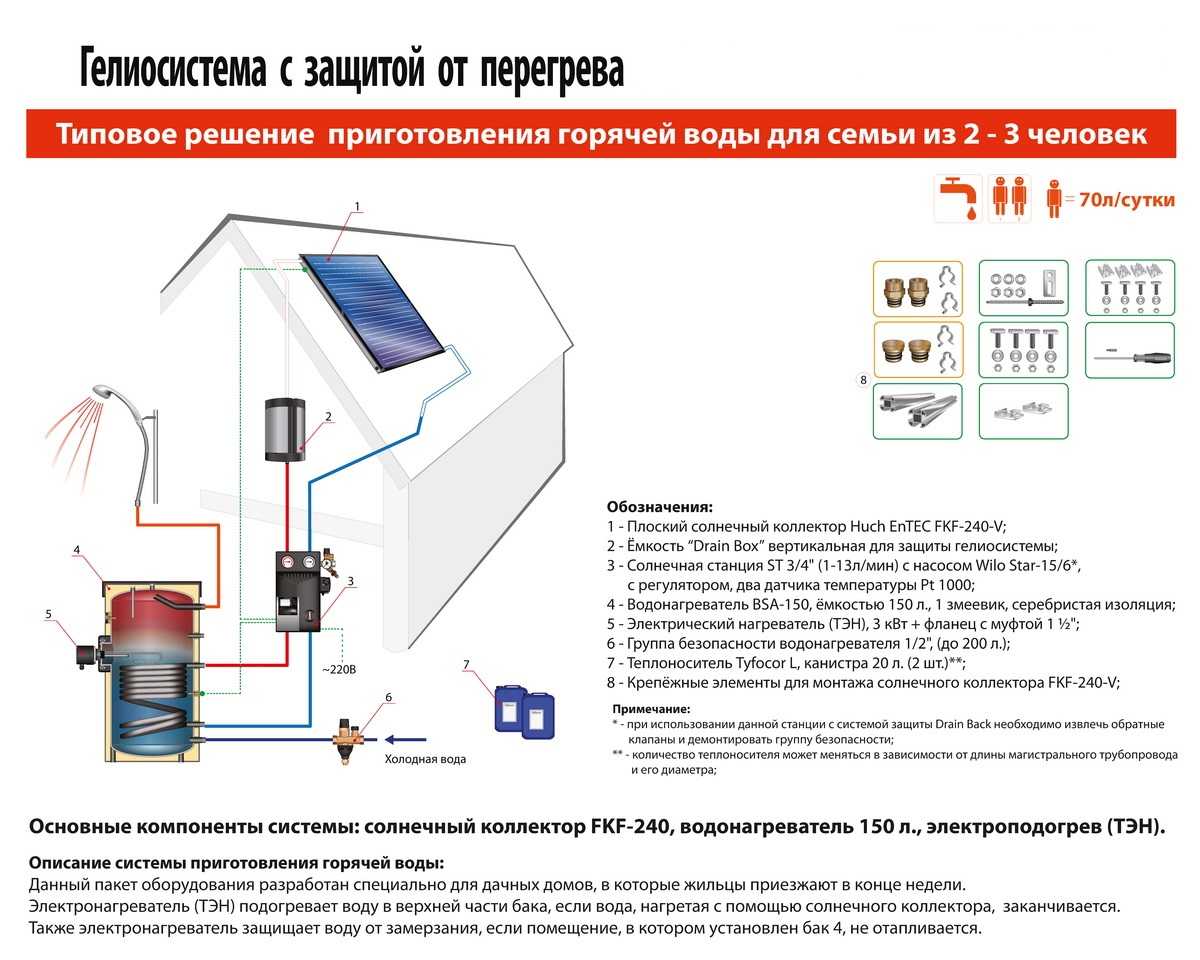

Принцип действия гелиосистемы

Принцип работы солнечного коллектора для дома, коммерческого или офисного здания заключается в нагревании им воды для нужд отопления или ГВС. Циркуляция воды может быть естественной или принудительной.

При естественной вентиляции гелиоколлектор устанавливается ниже уровня буферного бака. Часто его устанавливают непосредственно на грунте. Такая система отличается малой производительностью, что не позволяет его использовать для нужд капитальных зданий. Обычно коллекторы с естественной циркуляцией применяют для обслуживания временных сооружений.

Наиболее распространены гелиосистемы с принудительной циркуляцией, в состав которых входят следующие виды оборудования:

  • солнечный коллектор, который преобразует энергию солнечного излучения в тепло;
  • система трубопровода, соединяющая гелиоколлектор с теплообменником;
  • циркуляционный насос, который обеспечивает циркуляцию теплоносителя в системе;
  • контроллер, обеспечивающий автоматическое управление работой оборудования.

Принцип работы солнечного коллектора для нагрева воды предусматривает, что передача тепловой энергии от нагретого теплоносителя контуру ГВС или отопления осуществляется в теплообменнике. Его зачастую дополнительно оборудуют ТЭНом для подогрева теплоносителя в периоды, когда солнечной энергии недостаточно для достижения требуемой температуры.

Учитывая, как работает солнечный коллектор, особые требования предъявляются к параметрам теплоносителя. Это должна быть нетоксичная жидкость с высокой морозостойкостью, не испаряющаяся при высоких температурах. Обычно для этой цели используют водогликолевые растворы (40%).

Автоматика обеспечивает управление циркуляционным насосом и при необходимости включает дополнительный ТЭН. Это позволяет поддерживать требуемый нагрев теплоносителя для поддержания заданной температуры горячей воды или температуры внутри помещений.

Сравнение различных модификаций

При изготовлении гелиоагрегатов тепловые каналы и вакуумные стеклянные трубки для солнечных коллекторов комбинируют в самых разных сочетаниях.

Самой большой популярностью у потребителей пользуются коаксиальные модели с тепловым каналом heat pipe. Покупателей привлекает лояльная цена приборов и очень простое, доступное обслуживание в течение всего срока эксплуатации.


Вакуумный солнечный коллектор с рабочим каналом heat pipe прекрасно ремонтируется. Замена поврежденных трубок осуществляется на месте и не предусматривает демонтажа системы или переноса ее на другое место. Однако теплообмен в этих моделях осуществляется сложно, за счет чего и КПД на выходе составляет не более 65%

Вакуумные приборы с каналами heat pipe демонстрируют высокую надежность и не имеют никаких ограничений по использованию даже в высоконапорных гелиотермальных комплексах.

Приборы с коаксильной колбой, содержащей прямоточные U-образные каналы, тоже входят в перечень востребованных. Их характеризуют такие параметры, как низкая теплопотеря и КПД от 70% и выше.


Для корректного функционирования, вакуумный прибор с U-каналом нужно правильно установить. Желательно, чтобы минимальный угол наклона составлял не менее 20⁰. Только в таком варианте получится обеспечить максимальную отдачу

Ситуацию несколько портят: сложный процесс ремонта, специфическое обслуживание в процессе эксплуатации и невозможность заменить отдельный испорченный узел. Если с прибором что-то случается, его демонтируют и на место ставят абсолютно новый коллектор.

Перьевые трубки конструкционно представляют собой одинарный цилиндр из стекла с утолщенными прочными стенками (в зависимости от производителя от 2,5 мм и выше). Содержащаяся внутри вставка из перьевого абсорбента плотно облегает рабочий канал, изготовленный из теплопроводящего металла.

Почти безупречную изоляцию создает вакуумное пространство внутри стеклянной емкости. Абсорбент передает поглощенное тепло без потерь и обеспечивает системе КПД до 77%.


В случае неисправности коллекторы, оснащенные перьевыми трубками, подлежат ремонту. Менять всю систему не требуется, достаточно обнаружить поврежденный узел, демонтировать его и поставить на это место новый

Модели с перьевым элементом стоят несколько дороже, нежели коаксиальные, но за счет высокой эффективности обеспечивают полноценный комфорт в помещении и быстро окупаются.

Наиболее эффективными и производительными являются перьевые колбы с внутренними прямоточными каналами. Их фактический КПД порой достигает рекордных показателей в 80%.


При монтаже перьевых трубок в раму на стержень каждой детали одевают прочную обжимную гайку с кольцом и термостойкой прокладкой. Это обеспечивает герметичность всей конструкции и дает возможность коллектору полноценно функционировать в любых условиях

Цена изделий довольно высока, а при проведении ремонта обязательно требуется сливать из системы весь теплоноситель и только потом приступать к устранению неполадок.

Классификация по конструктивным отличиям

Вакуумные коллекторы разделяют по типужу стеклянных трубок и параметрам теплоканалов. Трубки обычно встречаются двух категорий:

  • перьевые;
  • коаксиальные.

А каналы бывают прямоточные U-образные и разновидности heat pipe (смотреть ниже).

Коаксиальные вакуумные трубки

Это классический «термос» — колба, в которой вакуум создается между двойными стеклянными стенками. Кроме того, внутренняя поверхность колбы покрыта особым теплопоглощающим слоем. Их делают из боросиликатного высокопрочного стекла с хорошим светопропусканием. Такие вакуумные трубки для солнечного коллектора должны служить не менее 15 лет, справляться с давлением 1 МПа и не бояться плохих погодных условий.

Поглотителем служит полый стержень из меди с эфирным наполнением. Нагреваясь, эфир испаряется, поднимается, передает набранное тепло и выпадает вниз конденсатом. Далее процесс повторяется, обеспечивая непрерывный теплообмен внутри модуля.

Перьевые

Их стенки толще коаксиальных и состоят из единственной колбы. Медный абсорбционный элемент обрамлен гофрированной пластиной с теплопоглощающим слоем. Это позволяет вакууму находится прямо в канале модуля.

КПД такой трубки выше, но перьевая система дороже, а заменить ее в случае поломки медного абсорбера или нарушения герметичности колбы сложнее. Но именно этот вариант считается самым надежным, эффективным и долговечным среди похожих устройств.

Технология Heat pipe

Выполненные по этой технологии модули несут в себе трубки с испаряющимся жидким теплоносителем. При нагреве паром он поднимается наверх и собирается в манифольде (manifold) — теплосборнике. Здесь носитель отдает тепло, осаждается, и цикл повторяется. Из манифольда носитель передает энергию по всей системе, обеспечивая нагрев в контурах отопления и горячего водоснабжения.

Рабочий элемент такого канала делается медным, реже — из алюминия. Срок службы должен составлять 15 лет. Стоимость решения на базе «хит-пайп» относительно невелика и делает его самым популярным вариантом для создания современных трубчатых гелиосистем. Если какой-то узел испортится, его легко заменить без разборки всего комплекса. Ремонт можно проводить на месте с минимумом инструментов.

Прямоточные U-образные обменники

Как видно из названия, трубка такого теплообменника похожа на букву U. В ней циркулирует или рабочее тело теплоносителя, или вода системы. При этом одна часть компонента работает с нагретой средой, другая — с холодным носителем.

Нагревшись, состав расширяется и попадает в накопитель; таким способом обеспечивается простая циркуляция жидкости. На внутренние стенки накопительного бака нанесено эффективно забирающее тепло покрытие.

Эти трубки весьма эффективны, но обладают недостатком: конструктивно они едины с манифольдом и ставятся только вместе с таковым. Замена одной испортившейся трубки невозможна, для этого придется снимать всю систему.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Вакуумные трубки для солнечного коллектора: типы, эффективность и конструкция

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Металлический абсорбер

Для изготовления абсорбера понадобится лист алюминия толщиной не более 1 мм. длина его должна быть меньше глубине колбы на 5-10 см. Что касается ширины – ее рассчитайте по такой формуле:

L = 6,28 х R + R

В формуле:

  • L – искомая ширина алюминиевого листа;
  • R – внутренний радиус вакуумной трубки (половина диаметра).

Края получившейся полосы алюминиевого листа нужно согнуть под углом на 90 градусов (см. рис). Расстояние от краев полосы до сгиба – 3/4 радиуса трубки. После этого среднюю часть согните в круг так, чтобы абсорбер принял форму, как показано на рисунке.


Поперечное сечение алюминиевого абсорбера.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

  • Пластину часто засыпает снегом, особенно в безветренную погоду.
  • Имеют место большие теплопотери из-за низкой температуры.
  • Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

  • Снег на нем задерживается редко, только при сильном обледенении.
  • Безвоздушное пространство позволяет сохранить 95% энергии.
  • Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

  • региона, в котором эксплуатируется оборудование;
  • нужд владельца — ГВС, отопление или то и другое;
  • роли коллектора — основное это оборудование или дополнительное;
  • места установки и уровня наклона конструкции;
  • площади помещения;
  • сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

  • Установить дополнительный резервуар для горячей воды.
  • Использовать излишки для подогрева бассейна.
  • Сбросить нагревшуюся воду небольшими порциями в грунт.
  • Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

  1. При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
  2. При осадках в виде снега, имеют способность к самоочищению;
  3. Обладают высоким КПД, при использовании в летний период;
  4. Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

  1. Значительные тепловые потери, вызванные конструктивными особенностями устройства;
  2. Низкий КПД при работе в осенне-весенний период;
  3. Сложность транспортировки и монтажа готовых изделий;
  4. Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
  5. Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

  1. При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
  2. Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
  3. Способность работать при низких и отрицательных температурах окружающего воздуха;
  4. Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
  5. Легкий и удобный монтаж, транспортабельность конструкций;
  6. Надежность в процессе эксплуатации.

Недостатками являются:

  1. Относительно высокая стоимость;
  2. Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

Необходимые инструменты и материалы для монтажа солнечного коллектора

Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.

Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:

  • кран или подъемник;
  • строительные леса;
  • кровельная лестница;
  • страховочное оборудование – жилет, трос и т. д.;
  • строительный уровень;
  • вакуумный захват;
  • изоляционный материал для труб.

От качества установки зависит надежность, эффективность и долговечность оборудования.

Плюсы и минусы коллекторов с вакуумными трубками

Опыт использования гелиоустановок на территории РФ достаточно продолжительный, что позволяет увидеть реальную картину теплоэффективности систем. При описании достоинств и недостатков учитывают возможности работы в режиме отопления и горячего водоснабжения, технические характеристики и реальные отзывы о вакуумных коллекторах.

Для определения рентабельности важно принимать в расчет сроки окупаемости гелиоустановок, с учетом существующих законов, действующих на территории Российской Федерации

Об эффективности в режиме отопления

Важно помнить, что коллекторы не используются в качестве основного источника тепла в доме. Цель подключения компенсировать определенные энергозатраты

Причем изначально в отапливаемом здании должен быть установлен котел, способный полностью обогреть здание.

Эффективность гелиоустановки определяется тем, на сколько процентов система с солнечными вакуумными коллекторами способна компенсировать затраты на отопление дома. Максимальные показатели достигают 40-50%.

За время эксплуатации в регионах с холодным и средним климатом были выявлены следующие преимущества вакуумного коллектора, по сравнению с плоскими гелиоколлекторами:

  • оптимальное соотношение стоимости и теплоотдачи;
  • теплопотери минимальны, 75% абсорбируемой энергии передается в буферную емкость;
  • трубчатая гелиосистема способна работать при отрицательных температурах и при низком ультрафиолетовом излучении, что делает возможным всесезонное солнечное отопление с использованием вакуумных коллекторов;
  • простая установка и демонтаж.

Практика показывает, что в зимнее время года аккумулируемого тепла достаточно для полноценного отопления системой теплых полов. Даже при низкой солнечной активности теплоноситель будет прогреваться до температуры 30-40°C. Водяные полы соответственно будут нагреваться до комфортных 26-35°C.

Отопление частного дома солнечными вакуумными коллекторами имеет несколько недостатков:

  • высокая стоимость — необходимость первоначальных вложений;
  • жесткие требования к монтажу, при неправильном угле наклона, относительно земли теплоэффективность резко снижается;
  • обслуживание — еще один недостаток вакуумных коллекторов: в зимнее время года трубки, нередко заметает снегом, их приходится чистить.

В зимнее время года работают исключительно коллекторы с выносным баком. Буферная емкость к которой подключаются вакуумные трубки, используется для обеспечения многовалентных систем отопления.

Использование для горячей воды

Солнечные коллекторы применяются в качестве основного водонагревателя летом и дополнительного в зимнее время года. Система ГВС на вакуумных коллекторах, с апреля по сентябрь, стабильно обеспечивает высокую температуру подогрева жидкости. Установка с прямой теплоотдачей на 30 трубок, способна подогреть около 300 л. воды в течение одного дня, чего более чем достаточно для принятия душа 4-5 человек.

Зимой для нагрева воды мощности может быть недостаточно. В внешних накопительных баках дополнительно устанавливают электроТЭН, предназначенный компенсировать недостаток нагрева. Существуют решения, в которых для подогрева воды гелиосистемы работают одновременно с бойлером.

Горячее водоснабжение от солнечных вакуумных коллекторов, также, как и аналогичная система отопления, требует значительных первоначальных вложений, что и остается главным недостатком. Рентабельность применения достигается при коммерческом использовании гелиоводонагревателей. В гостиницах, кемпингах, отелях окупаемость систем достигается через 3-4 года.

Плоский гелиопреобразователь

Плоский солнечный коллектор представляет собой автономную панель, состоит из трех компонентов:

  • Поглотитель солнечного излучения. Его красят черной краской или наносят специальное покрытие.
  • Верхнее прозрачное покрытие. Изготавливается из закаленного стекла или поликарбоната.
  • Система трубок, посредством которой прогревается циркулирующий в ней теплоноситель. Как правило, делается из меди.

Задняя сторона панели имеет эффективное теплоизоляционное покрытие. Одна или несколько таких панелей подключаются к подающей линии бака-аккумулятора. Этот вид системы имеет сравнительно низкую стоимость и хорошую производительность в теплые сезоны. Минусом является низкая эффективность при отрицательных температурах и ощутимые теплопотери.

Как подобрать солнечный коллектор нужной мощности

Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования.

При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.

В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.

При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т. е

использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни

е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.

Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.

Принцип работы солнечных коллекторов

Если говорить доступным языком, то солнечные коллекторы направлены на оккупацию тепловой солнечной энергии, ее накапливание и последующее распределение по оборудованию для человеческих потребностей.

Для большего понимания работы системы, прежде всего, необходимо разобраться из чего она состоит. Зачастую такая система собрана из коллектора, контура для самого теплообменника, теплового аккумулятора, температурных датчиков, приемника. В качестве такого аккумулятора чаще всего используют водяной бак.

Теперь разберем особенности некоторых частей более подробно. Главной особенностью приемника является состав сплава – медь, изолированная полиуретановым типом, защищенная анодированным алюминиевым покрытием. Именно через него происходит подача тепловой энергии. В случае обнаружения неисправности в приемнике его процесс замены происходит без особых затруднений, без необходимости слива всей не замерзшей жидкости из теплообменника.

Принцип работы вакуумной трубки коллектора

Температурные датчики расположены на выходе из вакуумного коллектора и на обратной стороне устройства отопления. На основе данных температурных датчиков происходит включение и выключение циркуляционного насоса.

Работа системы происходит следующим образом. В качестве теплоносителя вакуумного солнечного коллектора является незамерзшая жидкость, которая, продвигаясь через верхнюю зону устройства, осуществляет поглощение тепловой энергии со специальных наконечников из медных сплавов.

В результате использования змеевого механизма осуществляется нагревание жидкости в накопителе. Замкнутый цикл передачи тепла происходит до тех пор, пока температура самой жидкости будет превышать температурные показатели воды в накопительной емкости. Время работы такой системы напрямую зависит от продолжительности дня и температуры окружающей среды.

Вакуумные накопители с прямой тепловой подачей

В приборах с прямой подачей тепла вакуумные приспособления, изготовленные из стекла, и накопительный бак крепятся к единому рамному каркасу в наклоне от 40° до 60 °. Через резиновое соединительное кольцо соединены все вакуумные механизмы с накопительным баком.

Принцип работы вакуумного накопителя с прямым нагревом

При помощи запорного клапана устройство может быть подключено к водопроводным линиям, а специальный фиксирующий клапан осуществляет контроль за состоянием уровней водных масс в накопительной емкости.

Ввиду того, что носителем в таких системах является вода, то такие устройства относят к сезонным обменникам тепловой энергии.

Вакуумные коллекторы с косвенной подачей

Принцип работы оборудования, который имеет свойства косвенной передачи тепловых ресурсов, чем-то схож с процессом системных линий централизованной системы отопления. Работа в данных соединениях происходит благодаря давлению от водопроводных путей.

Рабочие температуры

Коллекторы делятся на виды по температуре рабочей среды:

  • низкотемпературные — в них теплоноситель прогревается до 50 градусов. Их используют при подогреве емкостей с водой для полива, устройстве летних ванн и душевых, создании комфорта прохладной весной или осенью и других задачах, не требующих высоких температур;
  • среднетемпературные, разогревающиеся до 80 градусов. С этой отметки гелиоколлектор можно использовать для отопления помещений (в том числе зимой), и подобные варианты распространены в проектах частных домов;
  • высокотемпературные, где носитель нагревается вплоть до 300 градусов. Такие системы применяют в коммерческих зданиях, цехах и других подобных местах. Высокотемпературные комплексы нуждаются в сложном механизме аккумулирования и передачи тепла и занимают много места, из-за чего мало пригодны для частно-бытовых задач. Кроме того, они трудоемки в изготовлении и монтаже, требуют особого инструмента и соответствующих навыков.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

  • Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
  • Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

  • Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
  • Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
  • Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

  • В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
  • Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
  • При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Заглушка

Если нет возможности купить готовые заглушки, придется изготавливать самостоятельно. Для этого подойдет любой полимер с температурой плавления выше 150 градусов. Например – полиуретан.

Вам необходимо вырезать круг такого диаметра, чтобы он с усилием входил в колбу. В центре его вырежьте отверстие под медную трубку. Она также должна входить с небольшим усилием. Толщина заглушки должна быть 5-10 мм, этого будет достаточно.

Верхняя часть заглушки должна быть большего диаметра. Такого, чтобы полностью перекрывала входное отверстие блока, в котором циркулирует теплоноситель.


Заглушка для трубки вакуумного коллектора, вид сбоку.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3

Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева

Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа

При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Компания Rehau специализируется на производстве теплых полов уже много лет.

Промывка и опрессовка системы отопления – процедура, направленная на проверку.

О такой организации обогрева своих жилищ думает все большее количество.

Бойлеры косвенного нагрева

Обзор водонагревателей Thermex

Водяной теплый пол своими руками

Циркуляционный насос для систем отопления

Обзор теплоизоляции марки Техно-Николь

Копирование материалов сайта возможно в случае установки активной индексируемой ссылки на Obogrevguru.ru.

ПГ «Обогревгуру» Москва, Волгоградский проспект 47, к 511б (499) 611-34-45

obogrevguru 2017

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
