Как выбрать инвертор

Важные параметры этого устройства

  1. Мощность, которую он может отработать.
  2. Число одновременно подключаемых линий панелей.
  3. Рабочая частота
  4. Коэффициент полезного действия, на прямую влияет на производительность всей станции.
  5. Вес оборудования, как показатель его качества.

Теперь обо всем этом, и не только, подробнее!

Прежде чем приступить к выбору такого оборудование нужно определится с типом вашей солнечной электростанции и ее задачей.

1 Автономная электростанция. Ваша электростанция не подключена к внешней электрической сети и вы получаете всю электроэнергию только от панеле. В этом случае вам нужен инвертор типа off grid.

В зависимости от свое мощности автономные инверторы подразделяются на однофазные и трёхфазные, а также могут преобразовывать различный вольтаж постоянного тока начиная от 12В, 24В, 48В, 96В и т.д.

Это самый дешевый вариант данного оборудования, стоимость, в зависимости от мощности и страны производителя, составляет 25-600 долларов.

2 Сетевая электростанция. Ваша солнечная электростанция может работать совместно с центральной электрической сетью, но не имеет аккумуляторов.

Инвертор регулирует отбор электричества из сети, но не из аккумуляторных батарей, если панели не вырабатывают достаточного количества. Также он может отправлять излишки выработанной электроэнергии обратно в центральную сеть, например если вы хотите продавать ее по “зеленому тарифу”. Такое оборудование имеет класс on grid.

Кроме своей основной функции это оборудование имеет ее ряд возможностей:

  • регулировать частоту напряжения,
  • выставить 220 В,
  • регулировать амплитуду тока,
  • защищать оборудование от перегрева,
  • защитить сеть от коротких замыканий.
  • выводить информацию на экран телефона, планшета или монитор ПК через Wi-Fi.

Стоимость такого оборудование значительно выше и колеблется в пределах 200-20 000 долларов.

3 Аккумуляторно-сетевая. Ваша электростанция обеспечивает электроэнергией все приборы, а излишек отправляет в аккумуляторные батареи, которые отдают накопленный заряд ночью или когда батареи не справляются с нагрузкой.

В случае если батареи не справляются и заряда аккумуляторов не достаточно вы планируете брать недостающую энергию из центральной сети. Для такой задачи вам необходим гибридный (hybrid) инвертор. Он также имеет все функции сетевого, и может продавать излишки в сеть, как например работает “Зеленый тариф” в Украине.

Что касается цены, такое оборудование не дороже сетевого, в некоторых производителях даже отчасти дешевле. Однако цена начинается от 600$ и заканчивается 20 000$ на оборудование большой мощности.

Более подробно о всех этих видах систем можно почитать здесь.

Таким образом можно выделить всего 3 вида инверторов:

  • Автономний (off grid).
  • Сетевой (on grid).
  • Гибридный или универсальный (hybrid).

Подробный видео обзор, как выбрать инвертор

Критерии выбора

Выбор инвертора для установки солнечной электростанции очень важен. От того, какое устройство будет подключено, зависит будущая работа всей системы. Есть несколько основных технических параметров, от которых стоит отталкиваться перед тем, как выбрать подходящий инвертор.

Мощность — от этой величины зависит мощность работы всей электростанции. Через инвертор проходит весь ток, который потом предается в помещение и питает подключенные приборы. Номинальная мощность указывает на допустимую нагрузку, которую может испытывать преобразователь, как во время подключения, так и на протяжении всей работы. Выбирают мощность исходя из следующих критериев:инвертор в12 В подойдет для системы мощностью до 600 Вт, устройство на 24 В устанавливают при мощности 600-1500 Вт и 48 В при мощности свыше 1500 Вт.
Возможность превышения номинальной нагрузки

Эта крайне важно для таких приборов, как стиральные машины, холодильники и кондиционеры, в которых присутствуют электродвигатели. При их запуске, требуется немного больше электроэнергии, и если мощности инвертора не достаточно для этого, то устройства могу в лучшем случае не запуститься, а в худшем — выйти из строя.
Вид выходного сигнала — синусоидальная форма отвечает за возможность подключения какого-либо оборудования к конкретной модели инвертора

Преимущества в том, что такой тип выходного сигнала защищает электроприборы от перепадов напряжения.
Коэффициент полезного действия — определяется количеством пустой энергии, которую прибор потратил, например, на самого себя. Этот показатель не должен превышать 5-15%, иначе установка солнечных батарей будет невыгодной, а их работа малоэффективной. КПД основной массы поставляемых на рынок инверторов составляет 85-95%.
Однофазные или трехфазные инверторы. Первые стоят дешевле вторых, но они подходят только тогда, когда потребляемая мощность менее 10 кВт. Величина напряжения у таких преобразователей энергии 220 В, частота 50 Гц. Трехфазные инверторы имеют более широкий выбор в плане напряжения — 315 В, 400 В, 690 В.
Количество инверторов в системе. Сколько устройств устанавливать зависит от мощности мощность солнечных батарей. Если она не больше 5 кВт, то достаточно одного инвертора. При большей мощности потребуется от двух устройств. Определяют необходимое количество из расчета, что на каждые 5 кВт необходим один инвертор.
Масса инверторов указывает в первую очередь на их качество. Легкими хорошие устройства не могут быть. Но некоторые производители предлагают низкопробные преобразователи для солнечных аккумуляторов. В них нет трансформатора. Это чревато тем, что, если ток повысится, то вся систем может выйти из строя.

При выборе инвертора для солнечных батарей нужно учитывать его мощность

Кроме этого разные модели имеют ряд дополнительных опций и защитных элементов. Это может быть встроенная розетка, ЖК-дисплей, зарядное устройство и др. При проблемах с электричеством лучше подобрать инвертор с защитой от короткого замыкания и перегрузки.

Также нужно учитывать пусковую мощность преобразователя. Она используется всего в течение нескольких секунд, но очень важна для запуска устройства. После этого инвертор начинает работать в обычном режиме. Пусковая мощность должна в 1,5 раза превышать величину номинальной мощности.

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

  • Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
  • В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

  • Чистый синус.
  • Квази синусоида.
  • Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

  • от перегрева;
  • защита АКБ;
  • от КЗ;
  • от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Чем гибридный инвертор отличается от сетевого и автономного?

Автономный, гибридный и сетевой инвертор имеют ряд отличий, понять которые можно, рассмотрев принцип работы и возможности каждого вида устройств:

  • Сетевые. Данные приборы выполняют преобразование выработанной электроэнергии и прямую её подачу в электросеть без возможности подключить аккумуляторные батареи. Применение данного оборудования целесообразно при стабильном энергоснабжении, а также если есть цель получать прибыль, продавая электроэнергию в стационарные сети по «Зеленому тарифу».
  • Автономные. Это устройства в течение дня питают бытовые сети и заряжают батареи, а вечером переходят на питание от АКБ. В случае разрядки батарей электрооборудование начинает «питаться» о стационарной электросети, бензо- или дизельного генератора. Такие устройства зачастую используют в местах, где отсутствует доступ к стационарным сетям или если имеются перебои с энергоснабжением. Автономные инверторные преобразователи обеспечивают полную независимость от стационарных сетей.
  • Гибридные. Данное оборудование отличается от сетевых и автономных устройств совмещенным функционалом обоих вариантов, а выполняемые функции идеально дополняют друг друга, расширяя сферу применения инверторных преобразователей.

Из вышесказанного можно выделить такие плюсы инверторов гибридного типа перед сетевым и автономным оборудованием:

  • возможность зарядки АКБ и пользования их энергией в ночное время суток;
  • возможность запрограммировать режимы работы оборудования (потребление, аккумуляция, сброс электрической энергии);
  • питание бытовых сетей альтернативными источниками энергии с минимальным использованием электричества из стационарных сетей;
  • передача излишков энергии в электросеть по «Зеленому тарифу»;
  • частичная/полная независимость от стационарных электросетей;
  • при падении напряжения (что нередко наблюдается по вечерам) параметры сети стабилизируется до необходимых значений за счет аккумуляторно-инверторного комплекса.

Выбор гибридных инверторов для использования в бытовых целях является наиболее рациональным решением. В отличие от устройств других типов, которые в основном используются в сферах промышленности, гибридные модели отличаются компактными габаритами, поэтому они более удобны в применении.

Единственный недостаток гибридных инверторов — более высокая стоимость. Но благодаря возможности использования функционала сетевого и автономного оборудования затраты на покупку преобразователей полностью компенсируются.

Виды по способу переключения тока

Отдельно выделенный на схеме рисунка 3 формирователь выходного напряжения 220 или 380 В, который обязательно присутствует в составе любого инвертора, реализуется только по импульсной схеме.

Выгодность такого решения определяется тем, что при нахождении ключевого полупроводникового элемента в полностью открытом и полностью закрытом состоянии за счет минимального напряжения или, соответственно, минимального тока достигается значительное снижение мощности бесполезных потерь энергии.

Все это позволяет нарастить общий КПД устройства до значений свыше 90%, рисунок 4.

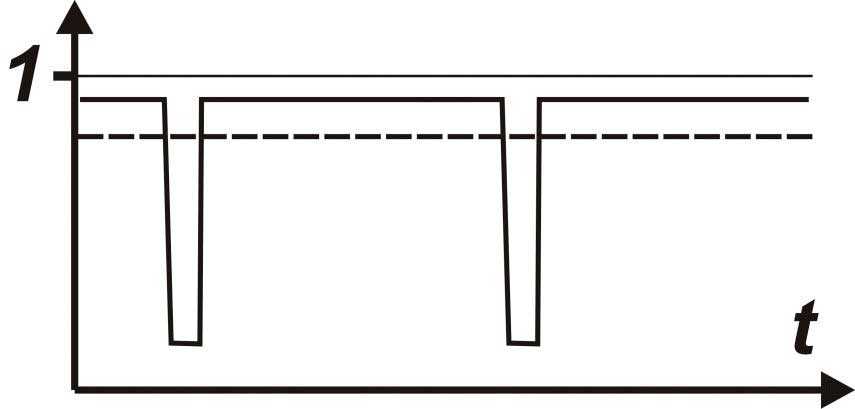

Рисунок 4. Мгновенное и среднее КПД инвертора импульсного типа

Фактически основные потери происходят в момент перехода их одного состояния в другое, что определяет наличие дополнительных высоких требований к ключевым элементам устройства и их быстродействия.

Особенность импульсных схем состоит в том, что в отличие от аналоговых, выходное напряжение представляет собой не чистую, а т.н. аппроксимированную синусоиду.

Как выбрать стабилизатор напряжения для дома и дачи, 220 и 12 вольт, какой лучше

Качество формирования этой синусоиды и степень ее близости к нормальной во многом определяется быстродействием и сопротивлением в открытом и закрытом состояниях ключевых полупроводниковых приборов.

В качестве таковых могут выступать:

  • мощные транзисторы, в т.ч. IGBT-типа;
  • тиристоры различной структуры.

Ключевые компоненты, построенные на мощных транзисторах, находят применение преимущественно в маломощных инверторах.

При переходе к средним и, тем более, высоким мощностям начинает сказываться такое недостаток транзистора, как несколько повышенная по сравнению с тиристорами величина падения напряжения в открытом состоянии, что сопровождается быстрым падением КПД.

В инверторах средней и высокой мощности полупроводниковые ключи реализуют на одно и двухоперационных тиристорах, которые за счет внутренней положительной обратной связи позволяют заметно уменьшить длительность переходного процесса от открытого до запертого состояния и наоборот.

По своим параметрам эти приборы могут считаться достаточно близкими аналогами, но двухоперационный вариант тиристора за счет передачи части управляющих функций непосредственно на полупроводниковую структуру позволяет получить более простые схемные решения с меньшим количеством компонентов и, соответственно, отличается большей надежностью.

Принцип работы генератора двухтактного типаВторой ключевой (после коммутатора) компонент инвертора – генератор переменного напряжения.

В схемотехнике автономных инверторов наибольшее распространение получило построение такого генератора по двухтактной (балансной) схеме.

Вне зависимости от разновидности используемого в ней ключевого элемента (транзистор тиристоры) для получения переменного выходного напряжения используют балансную схему, основные компоненты которой приведены на рисунке 5.

Рисунок 5. Упрощенная схема двухтактного (балансного) генератора однофазного переменного напряжения автономного инвертора

Схема функционирует следующим образом. Постоянное напряжение, создаваемое источником «И» (его функции в зависимости от режима работы могут выполнять солнечная батарея, выпрямитель бензогенератора или сетевого ввода, аккумулятор) прикладывается к ключевым элементам «К», которые включены параллельно, и средней точке первичной обмотки выходного трансформатора.

За перевод ключевых элементов «К» из одного состояние в другое отвечает схема управления «СУ», которая собрана таким образом, чтобы ключевые элементы «К» работали только в противофазе и создавали отмеченные на схеме токи I1 и I2, которые имеют противоположное направление.

Верхний элемент «К» отвечает за формирование положительной полуволны напряжения, а нижний – отрицательной.

Выходной трансформатор обеспечивает симметричное относительно нуля силовое переменное напряжение, а также позволяет получить требуемую по правилам электробезопасности гальваническую развязку отдельных блоков силовой сети.

Схема управления может реализовывать различные стратегии, в т.ч. использовать хорошо отработанную и удобную со схемотехнической точки зрения ШИМ-модуляцию.

Выбор инвертора для солнечной батареи: обзор параметров

Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки

Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания

Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры

Входное напряжение и выходная мощность

Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).

Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.

Форма выходного напряжения

У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.

Количество и характер защит

При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор

Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе

Коэффициент полезного действия

Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия

При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери

Температурный диапазон для бесперебойной работы

Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.

Дополнительные характеристики

К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:

  • вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
  • наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
  • потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
  • вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.

Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.

Для чего нужен солнечный инвертор

Сетевой инвертор для солнечных батарей используется в полнофункциональных солнечных комплексах для преобразования постоянного тока в переменный с одновременным повышением напряжения. Рассмотрим подробнее, зачем нужен инвертор для солнечных батарей для 12 вольт.

Необходим преобразователь напряжения для солнечных батарей, способный эти показатели превратить в стандартные значения, аналогичные сетевым. Эту задачу выполняет инвертор для солнечных панелей, который получает от аккумуляторов 12 (24, 48) В постоянного тока, а отдает потребителям обычные 220 В переменного.

Наиболее распространены обычные конвертеры, мощность которых находится в пределах 250-8000 Вт. Габариты таких приборов зависят от величины нагрузки, поскольку мощность обеспечивается дополнительными узлами в конструкции инвертора.

Особенности устройства:

  • КПД (в среднем) — 94 %, максимальное значение доходит до 99 %
  • полное отсутствие радиопомех
  • стабилизированное выходное напряжение
  • низкий коэффициент гармоник
  • температура эксплуатации влияет на качество, поэтому необходимо обеспечивать максимально широкий диапазон
  • наличие защиты от перегрузок
  • потери в режиме холостого хода минимальные
  • наличие защиты от воздействия влаги и механических повреждений

Отсутствие инвертора резко ограничивает возможности солнечных батарей. Они могут только заряжать аккумуляторы, обеспечивать питание для низковольтного освещения или иных специфических приборов. Солнечные инверторы для дома позволяют получить максимальную эффективность от панелей, обеспечить питание для любых бытовых технических устройств.

Возможные схемы подключения

При построении фотоэлектрического комплекса, комбинированного с центральной сетью, существуют разные варианты подсоединения инвертора.

Вариант #1 – схема с контроллером заряда DC

Наиболее популярный вариант, где заряжение аккумуляторной батареи осуществляется через солнечный контроллер МРРТ (анализ точки пиковой мощности).

В схеме используется преобразователь, поддерживающий передачу электричества в сеть или нагрузку, если напряжение аккумулятора превосходит заданный пользователем параметр

Особенности решения:

  • эффективное использование возобновляемой энергии при наличии/отключении сети;
  • возможность активации работы от солнечной системы после разрядки аккумулятора.

А также еще одним решением является несколько увеличенные потери на преобразование энергии на участке «контроллер-аккумулятор-инвертор».

Вариант #2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе батарейного инвертора. Согласно схеме два конвертера подсоединены к разным солнечным батареям.

Гибридный преобразователь подведен к опционной фотоэлектрической панели для подзарядки аккумулятора, сетевой – соединен с основным солнечным модулем.

При нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервируемую нагрузку, КПД преобразование – около 95%. Излишек энергии поступает на аккумулятор, а при его наполнении – в общую сеть

  • бесперебойная работа независимо от наличия центрального сетевого напряжения;
  • высокий КПД и минимизация потерь на стороне DC благодаря достаточному уровню напряжения солнечной батареи;
  • аккумуляторы почти всегда функционируют в буферном режиме, что увеличивает их срок службы;
  • использование гибридных инверторов, рассчитанных на заряд аккумулятора с выхода;
  • необходимость регулировки работы сетевого инвертора.

Суммарная мощность сетевого преобразователя не должна превышать мощность гибридного «конвертера» – это позволяет утилизировать энергию солнечных батарей в случае разряда аккумулятора, отключения сети.

Независимо от выбранной схемы, при подключении инвертора следует учитывать ряд нюансов:

  1. Проводные соединения для DC не должны быть длинными. Инвертор желательно располагать в близости (до 3-х м) от солнечных батарей, а далее «наращивать» магистраль с AC.
  2. Преобразователь недопустимо монтировать на конструкции из горючих материалов.
  3. Стеновой инвертор располагается на уровне глаз для удобства считывания информации с дисплея.

К подключению моделей мощностью более 500 Вт предъявляются особые требования. Соединение должно быть жестким с надежным контактом между клеммами прибора и проводами.

Также на нашем сайте есть другие статьи по солнечной энергетике и подключению отдельных компонентов и модулей при сборке автономной системы.

Рекомендуем к ознакомлению следующие материалы:

  • Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам
  • Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца
  • Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Что такое гибридный инвертор


В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.


ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.


Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Этапы сборки оборудования

Процесс изготовления начинается с намотки на трансформатор ленты, выполненной из меди. Между ее слоями будет располагаться бумага, но выбирать нужно прочную, чтобы не разрывалась при использовании. Поскольку предполагается, что инвертор, собранный своими руками, эксплуатируется на высоких частотах, то не стоит использовать толстые провода, так как может произойти перегрев.

Смотрим видео, сварочный аппарат для мелких деталей, этапы работ:

Второй слой обмотки лучше всего выполнять из трех полос меди, между которыми проходит фторопластовая изоляция. Затем снова используется бумага, она потемнее со временем, но это не повлияет на ее свойства.

В качестве вентилятора на простом сварочном инверторе, собранном своими руками, можно использовать кулер из старого компьютера на 0,15 А.

После того как трансформатор готов можно приступать к системе охлаждения. Лучше всего если она будет взята из процессора ПК. Для нормальной работы инвертора потребуется 6 вентиляторов. Причем три из них для охлаждения обмотки двигателя.

Смотрим видео, этапы изготовления полноценного сварочного аппарата своими силами:

Далее в процессе изготовления инвертора своими руками переходят к установке силового косого моста. Его выполняют на двух радиаторах. Верхний его край крепится на одной стороне, а нижний – подсоединяется к другому мосту. Диоды выводятся навстречу транзисторам. Также потребуется установка 14 конденсаторов, которые помогут снизить выбросы.

Подключение оборудования

Чтобы убедиться в работоспособности самодельного аппарата придется подключить его к электросети. В этот момент, если сборка инвертора своими руками произведена правильно должны появиться громкие звуки, которые означают, что блок включен. Постепенно осуществляется подача электричества не вентилятор, что приводит к более тихой работе и уменьшает нагрев оборудования.

Далее реле замыкается при помощи реле, что приводит к уменьшению скачков тока при включении. Специалисты не рекомендуют подключать трансформатор без резисторов, так как это может привести к выходу устройства из строя.

Проверить амплитуду инвертора, собранного своими руками можно используя усилитель и оптрон. А правильность работы инвертора покажет сигнал осциллографа. Если поступающие с разных обмоток импульсы совершенно одинаковые, то с вашим устройством все в порядке.

И на последнем этапе нужно проконтролировать работу трансформатора, увеличив уровень пропуска до 200 Вт. Чтобы узнать результат к устройству необходимо подключить осциллограф.

Настройка инвертора

Когда оборудование изготовлено и проверено на работоспособность остается его отладка. Для этого на ШИМ и вентилятор подается питание. Если обе системы работают синхронно, значит, ваш прибор готов к эксплуатации.

Однако стоит проверить срабатывает ли реле замыкания, а также и сама плата

Важно определить происходит ли идентификация наличия импульса после срабатывания реле. И только после этого этапа проверки можно подавать напряжение на мост

При этом ход работы может быть оставлен холостой, а вот сила тока должна устанавливаться в 100 мА.

В самодельных устройствах иногда присутствуют шумы на трансформаторных фазах. Убедиться, что ваш прибор лишен этого недостатка можно проверив полярность. Для этого на мост агрегата подается питание через любое бытовое устройство, например, электрочайник.

Что предлагает AliExpress

Любители сэкономить могут заказать гибридный инвертор на сайте AliExpress. Здесь можно найти устройства в широком ценовом диапазоне от 40 до 400 долларов

При выборе обратите внимание на количество звезд, которые присвоены оборудования

Высшую отметку получили следующие модели:

  1. EASUN POWE — гибридный солнечный инвертор мощностью 3 кВА, на 24 В / 220 В, встроенное зарядное устройств на 50 А.
  2. 5KVA 4000 Вт — изделие с чистой синусоидой 220VAC. Встроенный PWM 48 В, 50A.
  3. EASUN — на 24 В постоянного тока до 230Vac, 24 вольт. Оборудован MPPT 3.2кВ, 24В. Гибридный, 80A.
  4. EASUN MPPT — на 2,4 кВт, 3 кВА, 24В / 220В, чистая синусоида, встроенный 60A MPPT.
  5. EASUN 5000 Вт — гибридный солнечный инвертор 48 В, 230 В.

Есть модели, которые управляются через Интернет по Wi-Fi.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

На что обратить внимание при выборе инвертора для солнечной батареи

Обзор моделей

Конструктивные отличия инверторов напрямую определяются типом, к которому они относятся. Сетевые инверторы для систем солнечного энергоснабжения без применения дополнительных аккумуляторов, оснащаются регуляторами отбора максимальной мощности и специальными устройствами для контроля мощности солнечных батарей.

Такие схемотехнические решения позволяют инвертору включаться автоматически в тот момент, когда мощность солнечных батарей достаточна для генерирования переменного тока. Кроме того сетевые инверторы оснащаются стандартными электрическими розетками для подключения различных устройств.

Автономные инверторы конструктивно отличаются от сетевых наличием устройств, которые обеспечивают зарядку аккумуляторных батарей. Кроме того их оснащают целым рядом конструктивных узлов, защищающих аккумуляторы от перезаряда, неправильной полярности аккумуляторов и недозаряда.

Существует огромное количество моделей инверторов для солнечных батарей, которые выпускаются во многих странах мира.

Рассмотрим некоторые из числа тех, что присутствуют на рынке России:

Сетевые инверторы Conext компании Schneider Electric

Эти инверторы разработаны с целью повышения эффективности использования солнечных батарей, устанавливаемых на крышах частных и многоквартирных жилых домов. Они выдержали испытания на надежность MEOST (Multiple Environmental over Stressed Testing) и могут эксплуатироваться в самых тяжелых климатических условиях. К

ПД инверторов Conext составляет 97,5% даже при пиковых нагрузках. Линейка инверторов, присутствующих на рынке обеспечивает функционирование солнечных энергоустановок мощностью от 3 до 20 кВт.

Стоимость инверторов Conext находится в ценовом диапазоне 86900-327300 руб.

Инверторы российского производства (МАП “Энергия”)

Ассортимент российского производителя очень широк и представлен инверторами мощностью от 800 Вт до 1,2 кВт.

Существует несколько серий инверторов:

  • МАП SIN– инверторы с чистым синусом, ценовой диапазон составляет 22700-130500 руб.;
  • МАП HYBRID – синусоидальные инверторы с возможностью подкачки дополнительной энергии от аккумуляторов, стоимостью от 29700 до 166500 руб.;
  • МАП HYBRID 3 фазы – инверторы с трехфазной конфигурацией.

Все инверторы МАП “Энергия” оснащены мощным зарядным устройством, позволяющим осуществлять зарядку любых типов аккумуляторов.

Китайская компания GoodWE

Продукция которой представлена сетевыми инверторами различной мощности. Компания отличается от остальных тем, что вместе с инверторами предоставляет программу для расчета сетевой системы на солнечных батареях, которая учитывает ориентацию солнечных батарей по углу их наклона, сторонам света и пр.

Кроме того, установив сетевой солнечный инвертор GoodWE, потенциальный потребитель получает возможность наблюдать за его работой с помощью планшетного компьютера или смартфона. Для этого необходимо установить специальное приложение, построенное на операционной системе Android. Также китайский производитель приятно удивляет невысокой ценой на свою продукцию.

Так, широко применяемый в Крыму, трехфазный сетевой инвертор GW20K-DT мощностью 20 кВт стоит 4800 долларов США при установленной гарантии 5 лет. Предлагается также увеличение гарантийного срока до 10 лет, правда тогда его цена возрастает до 5500 долларов США.

Выбор инвертора для солнечной батареи: обзор параметров

Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки

Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания

Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры

Входное напряжение и выходная мощность

Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).

Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.

Форма выходного напряжения

У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.

Количество и характер защит

При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор

Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе

Коэффициент полезного действия

Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия

При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери

Температурный диапазон для бесперебойной работы

Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.

Дополнительные характеристики

К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:

  • вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
  • наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
  • потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
  • вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.

Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.

Популярные модели

Современный рынок предлагает большой выбор гибридных инверторов.

Выделим несколько популярных моделей:

  1. Прогресс 48-6000-Hybrid — надежный инвертор для альтернативных источников питания. Работает автономно с возможностью подключения параллельно бытовой сети. Имеет мощное зарядное устройство до 80 А. Производитель — А-электроника. Рабочее напряжение АКБ от 38 до 67 В. Выходное U 200 — 240V. КПД 92%. Предусмотрена защита выхода от перегрузки и выгода от КЗ. Имеется предохранитель в цепи АКБ. Имеется гальваническая развязка. Вес — 4,6 кг. Мощность (долговременная / пусковая) — 5 кВт.
  2. Прогресс 24-6000-Hybrid — еще ода модель нового поколения, умеющая работать параллельно с сетью и в автономном режиме. Комплектуется зарядным устройством до 100 А. Мощность устройства (долговременная и пусковая) — 4 и 6 кВт соответственно. Напряжение на входе и выходе — 100-270 В и 19-33 В. Потребляемый ток в режиме сна — 20 мА. Устройство работает с КПД в 92%. Габариты составляют 11,5х14,5х42,5 см, а вес — 4,6 кг. Предусмотрена защита выхода от КЗ и перегрузка. Стоит предохранитель в цепи АКБ на 160 А. Имеется гальваническая развязка.
  3. Прогресс 12-5000-Hybrid — качественный инвертор гибридного типа с возможностью автономной работы, в том числе параллельно с сетью. Имеет мощность 3 и 6 кВт для долговременной и пусковой характеристики. Подключается к напряжению от 100 до 270 В переменного тока. Рабочее U от 9,5 до 16 В. Потребляемый ток 20 мА. Устройство работает с КПД 92%. Способно выдерживать температурный режим от -40 до +40 градусов Цельсия. Есть защита выхода от перегруза и КЗ, а также от перезаряда аккумулятора. Размеры — 11,5х14,5х42,6 см, вес — 4,2 кг.
  4. ИС2-24-300 — продукт компании СибКонтакт. Не относиться к гибридным, но про него стоит упомянуть. Изделие рассчитано на входное напряжение от 21 до 30 В с выдачей на выходе 220 В (50 Гц). Рабочая мощность — 300 Вт, а максимальная — 60 Вт. Рабочая температура от -40 до +40 градусов Цельсия. КПД — 92%. К устройству можно подключить любое оборудование, рассчитанное на питание от бытовой сети. Имеется защита от повышения напряжения, КЗ, перегрузки и перегрева. Имеется режим энергосбережения и от полной зарядки.
  5. SILA PV 4000P — солнечный гибридный инвертор, мощностью 4000 Вт, сочетающий в себе опции контроллера заряда АКБ, инвертора и ЗУ для аккумулятора на 220 В. Работает в диапазоне напряжений от 180 до 270 В. Номинальное U — 48 В. Температурный режим — от 0 до +55 градусов Цельсия. Размеры — 46,8х29,75х12,5 см.

При желании можно выбрать и другие модели — Solax X3-Hybrid-6.0-D-E, Solax X1-1.1, Solax X3 20KW, Solax X1-Hybrid-3.7-D-E, ИС2-12-300, Сибвольт 4024 и другие. Главное — внимательно подойти к изучению характеристик.

Что такое автономный инвертер

Инвертором в технике электроснабжения называется устройство, обеспечивающее переход от постоянного напряжения к переменному.

Как один из функциональных модулей он входит в перечень обязательных блоков солнечной батареи и позволяет получить из постоянного тока стандартное сетевое однофазное или трехфазное напряжение.

В зависимости от конструктивных особенностей, применяемой схемы включения и перечня решаемых задач инвертор может иметь различное исполнение, что в схематической форме отражено на классификации рисунка.

Рисунок 1. Иерархия инверторов

Устройство вполне допустимо рассматривать как источник бесперебойного питания с расширенными функциональными возможностями.

При этом от обычных ИБП начального уровня он отличается в первую очередь следующими основными признаками:

  • содержит несколько равноправных входов для подключения к ним различных источников электрической энергии;
  • самостоятельно управляет источниками получения электроэнергии, обеспечивая нормируемое стандартами напряжение и частоту силовой сети во всем диапазоне разрешенных нагрузок;
  • обеспечивает полную развязку внешнего электрического ввода от внутридомовой сети, для которой функции источника электрической энергии вне зависимости от режима работы всегда берет на себя инвертор.

Последняя особенность определила общепринятое обозначение этого устройства как автономного инвертора.

Как работают такие устройства?

Приборы такого типа представляют собой изделия, которые предназначены для того, чтобы преобразовать постоянное напряжение автомобильного аккумулятора в 220 Вольт переменного напряжения, частота которого 50 Герц. Такие преобразователи имеют возможность регулировать выходную частоту, однако для бытовой аппаратуры предпочтительно иметь на выходе именно 50 Герц.

Инвертор является импульсным прибором, который наделён целым рядом функций. В нём предусматривается защита от коротких замыканий, отключение при возможных перегрузках, имеется охлаждение и защита от возможного перегрева. Также предусмотрено наличие корректировки входного и выходного напряжения инвертора. Подключать его лучше всего непосредственно к аккумуляторной батарее.

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

  • согласование входного напряжения и мощности
  • способы защиты
  • диапазон рабочих температур
  • наличие нескольких режимов
  • КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952. Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса  солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

  • автоматическое добавление инверторной мощности к электроэнергии сети;
  • регулировка периода зарядки аккумуляторной батареи;
  • выбор приоритетного источника тока;
  • поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
  • возможность комбинированной работы с сетевым преобразователем;
  • установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
  • возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

  • Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
  • В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

  • Чистый синус.
  • Квази синусоида.
  • Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

  • от перегрева;
  • защита АКБ;
  • от КЗ;
  • от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
