Конструкция, монтаж и использование диммеров для светодиодных ламп

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая».
Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками

Иначе вы рискуете вывести из строя всю систему.
Для светодиодных лент существуют два основных типа диммеров:

пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

Усовершенствование осветительных приборов

Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов. Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.

К дополнительным адаптерам можно отнести следующие изделия:

  • диммер;
  • блок питания;
  • блок управления

Дополнительные адаптеры

Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.

Схема подключения

Как подключить диммируемую светодиодную лампу к светорегулятору? Точно так же, как и обычную лампу накаливания. Если у тебя люстра с лампами накаливания подключена к диммеру, то просто замени лампы. Если же ты решил организовать освещение самостоятельно, то, возможно, тебе будет полезна эта простенькая схема:

Если ты решил поставить проходные светорегуляторы, чтобы регулировать яркость диммируемой лампы из разных мест, то схема будет выглядеть так:

Подключение проходных регуляторов яркости

На этом беседу о диммируемых светодиодных лампах можно завершить. Теперь ты знаешь, что умеют эти приборы, чем отличаются от обычных светодиодных лампочек и как с их помощью организовать комфортное освещение в доме.

Предыдущая
ЛюминесцентныеКакую лампу Т8 выбрать: LED или люминесцентная + простая переделка светильника
Следующая
СветодиодныеКак выбрать светодиодную гирлянду для улицы и дома

Спасибо, помогло!1Не помогло

Правила выбора оптимального варианта

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

  1. Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
  2. Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.

Регуляция входного напряжения

Присоединяемая к нему диодная полоса должна обладать соответствующей входной мощностью, для которой в сам светоприбор встроен ограничительный резистор. Он обеспечивает оптимальный режим для функционирования светодиода. Входное напряжение подключенного диммера и устройства регуляции должны соответствовать числу диодных кристаллов размещенных на ленте.

Напряжение, Вт 20 30 45 60 100 150 200
Вид модульной системы  Число модулей, ед.
Accent 15o*60o,160o 13 19 28 38 64 95 126
Skat 17 25 38 50 83 125 166
Matrix 2 35 51 78 103 174 260 347
3 23 35 52 70 115 174 231
4 17 25 37 50 83 125 166
Simple 3, 2, 3 mini 55 84 125 166 277 416 556
Genius 3L, 3Q 12 17 25 33 55 84 111
Simple 4 27 40 60 79 132 196 263

Кроме того, светодиодная полоса должна иметь соответствующую длину, не превышающую стандартизированного параметра равного 5м. При необходимости применения изделия меньшего размера, полосу можно обрезать. Однако данный процесс нужно осуществлять в местах, где есть линия разреза. В случае потребности удлинения изделия используется дополнительная лента, но тогда последующий отрезок требуется подключать напрямую к преобразователю.

Какова структура сен-го вык-ля: 4 главных пункта

Чтобы самостоятельно собрать выключатель с сенсором, а затем грамотно его смонтировать, используя подходящий профиль, требуется знать его структуру и алгоритм действия.

Какой бы вид прибора вы не задействовали для присоединения к ленте, на алгоритме их работы это никак не отразится.

И в любой модификации есть такие четыре составляющие:

  1. Лицевая сторона. Это наружная часть прибора. В некоторых случаях за ней может быть устроена подсветка.
  2. Сенсорный индикатор. От его разновидности определяется то, на что будет происходить его реакция.
  3. Схема коммутации. Благодаря ней сигнал преобразуется в ток. А то уже активирует осветительную технику, подключённую к нему (это может быть лента и иной световой источник).
  4. Корпус. Они может быть интегрированным, либо накладным. В зависимости от его разновидности формируется и вид монтажной работы. Корпус может устанавливать прямо внутрь стены, а может просто накладываться.

От качества всех составляющих прибора зависит и продолжительность его работы

Поэтому важно подбирать модификации, у которых оптимальные пропорции стоимости и качества

Сенсорный прибор внешне представляет собой модуль. Это устройство довольно компактное. По этой причине его можно просто монтировать в профиль из алюминия. Благодаря такому профилю выключатель может позиционироваться рядом с лентой (или прочим световым источником).

В процессе монтажа следует учитывать, что реакция корпуса на различные прикосновения очень быстрая. Поэтому контакт с прибором надо осуществлять лишь в одной точке. В намеченном участке монтажа тотально исключаются всякие непреднамеренные затрагивания чувствительной консоли корпуса.

Подключать устройство лучше по предложенной схеме:


Схема

Строго соблюдайте её, и подключите устройство правильно и быстро.

Виды и особенности диммеров для регулировки яркости светодиодной ленты

Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.

Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Как выбрать диммер

Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.

Вид диммера

Выпускаются следующие виды светорегуляторов:

  • Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
  • Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
  • Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
  • Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
  • Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.

Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.

Тип включения

Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.

Мощность светорегулятора

Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.

Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.

Способ монтажа

Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.

Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.

Какой диммер лучше

Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:

  • ABB – для офиса или предприятия коммерческой сферы;
  • TDM Electric – для бюджетного ремонта;
  • Werkel WL01-DM600 – хороший выбор для городской квартиры;
  • Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
  • Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
  • Legrand Valena Allure – для энергосберегающих ламп.

Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

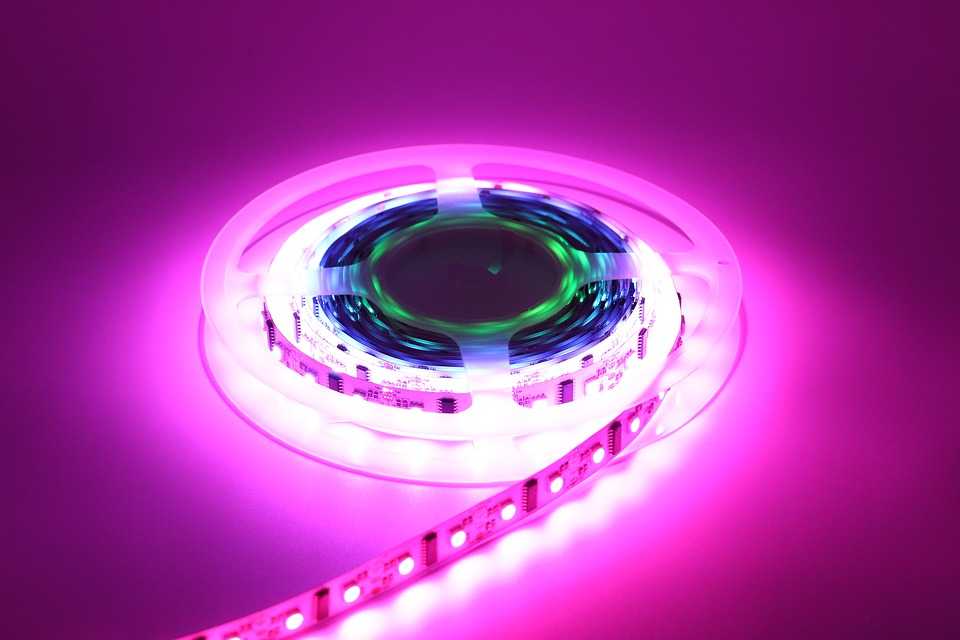

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.


Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Типы необходимых устройств

На самом деле нет строгих стандартов и правил, регулирующих разделение диммеров. Поэтому эта процедура считается условной. Однако для удобства выделены два основных подвида современных регуляторов яркости.

То есть они делятся на:

  • аналог – позволяет менять режимы с определенным понижением / повышением напряжения;
  • цифровой – в данном случае для управления светодиодной лентой используется широтно-импульсная модуляция, которая представляет собой последовательность командных сигналов разной длительности, что приводит к изменению яркости.

Поскольку каждый из этих вариантов имеет свои преимущества и недостатки, производители иногда поставляют на рынок комбинированные аналого-цифровые диммеры. Они более эффективны и имеют меньше недостатков, чем устройства определенных типов. Но стоимость значительно выше, поэтому такие изделия далеко не самые популярные.

При использовании диммера лента становится более дешевым источником света. Кроме того, их совместное использование часто обеспечивает более длительный срок службы светильника. Кроме того, можно добиться различных световых эффектов

Бытовая техника, относящаяся к обоим подвидам, может решать различные проблемы, которые, помимо управления яркостью светодиодной подсветки, заключаются в снижении энергопотребления.

Кроме того, ощутимые результаты достигаются в помещениях различного назначения: коммерческого, жилого, любого другого. В любом случае вы можете снизить потребление электроэнергии на существенные 30-35%.

Кроме того, светодиодные диммеры обладают следующими преимуществами:

  1. Увеличьте срок службы используемых светодиодных лент – уменьшение нагрузки снижает вероятность перегрева светильников, что является одной из основных причин сокращения срока службы. Но только цифровые модели могут порадовать владельцев такими возможностями.
  2. Обеспечьте удобное управление светодиодной лентой: для повышения комфорта часто используются пульты дистанционного управления. Кроме того, предусмотрены различные варианты передачи сигнала.
  3. Они позволяют создавать эффекты цвета, освещения.
  4. Разрешить использование ленты совместно с системами безопасности зданий и помещений. Например, к датчикам громкости часто подключают диммеры, и при их срабатывании светодиодная лента сразу загорается, отпугивая злоумышленников.

Часто диммеры с осветительными приборами используются для имитации присутствия хозяев в квартире, доме – это делается для введения преступников в заблуждение.

Немаловажным фактором является наличие возможности программирования и долговечность при правильной эксплуатации. В то же время аналоговые и цифровые диммеры обладают рядом уникальных функций, о которых вам следует знать. Это поможет сделать выбор, о котором покупателю не придется сожалеть.

Аналоговые устройства обеспечивают светодиодные ленты стабильным током питания. В этом случае потери мощности будут относительно небольшими. Такой недостаток всего один, но он очень важный: в отличие от цифровых аналогов они значительно нагревают светодиодную ленту, что никак не способствует сроку службы.

Кроме того, повышение температуры приводит к снижению качества освещения, результатом чего является изменение цветовой температуры, указанной производителем. Этот факт не порадует владельца, выбравшего ленту с учетом своего вкуса.

Сочетание преимуществ различных типов управления делает регуляторы более удобными, функциональными и практичными, одновременно увеличивая их стоимость

Цифровые светильники создают идеальную рабочую среду для любой светодиодной ленты. В результате потери мощности минимальны, а ток питания стабилен.

То же можно сказать и о характеристиках спектра люминесценции. То есть человек, купивший ленту со светодиодом, может быть уверен, что ее цветовая температура в процессе эксплуатации не изменится. И это благоприятно сказывается на его долговечности.

Только экономические регуляторы этого типа могут иметь существенный недостаток. Причина в том, что они вызывают мерцание светодиодов, что приводит к утомлению глаз, головным болям и заметному снижению производительности. То есть на качестве экономить не стоит.

Хотя механические накладные изделия являются самыми простыми из всех видов, известные производители способны придать им современный и эффектный вид, о чем свидетельствует фото

Кроме того, устройства подразделяются по ряду важных характеристик. Это сделано для облегчения выбора, поэтому будущему пользователю стоит ознакомиться с этой информацией.

Лучшие диммеры для светодиодных лент на 2022 год

Диммер — это устройство, которое позволяет самостоятельно регулировать уровень освещения внутри помещения. Стоит отметить, что некоторые дизайнерские проекты предусматривают использование слегка приглушенного освещения. Именно по этой причине при выборе такого регулятора освещения, необходимо подбирать качественную модель, которая по своим техническим характеристикам, а также функционалу, подходила к используемой системе освещения.

Какой светорегулятор лучше купить? Рынок представлен большим количеством самых разнообразных моделей диммеров как российского, так и китайского производства. При этом нужно отметить, что стоимость таких регуляторов освещения напрямую зависит от их комплектации, а также сферы использования. Перед их приобретением, рекомендуется изначально выполнить проверку совместимости драйвера и используемого оборудования. Ведь в противном случае будет невозможно пользоваться эффектом затухания системы освещения.

Какой фирмы светорегулятор лучше, где его можно купить, сколько он стоит? Среди потребителей большой популярностью пользуются недорогие модели регуляторов освещения китайского производства, которые можно приобрести онлайн, в интернет магазине AliExspress (с доставкой из Китая). Также среди отечественных потребителей, популярными являются приборы, выпускаемые такими производителями как Arlight и Uniel.

№1. Как работает светодиодная лента?

Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса, потолка или рабочей зоны на кухне, выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.

Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.

Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза. Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.

Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры.

Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.

Плюсы светодиодных лент:

  • минимальное потребление энергии при достаточно высокой яркости свечения;
  • возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
  • относительная простота монтажа;
  • долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
  • если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
  • светодиоды не боятся ударов и низких температур;
  • возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.

Минусы:

  • необходимость использования блока питания;
  • через 20-50 тысяч часов яркость светодиодов уменьшается.

№5. Контроллер для RGB лент

Для многоцветных лент расчет мощности блока питания такой же, как описан выше, только для них необходимо будет докупить еще и контроллер. Его мощность равняется мощности адаптера, но может быть немного выше. Контроллер необходим, чтобы менять цвета, насыщенность и запускать различные программы. Его монтируют между лентой и блоком питания.

Контроллеры бывают разные:

  • самые простые умеют только переключать несколько цветов;
  • модели подороже позволяют создавать эффект бегущих огней, мерцания или плавной смены оттенков;
  • контроллеры с ИК-пультом позволяют управлять подсветкой дистанционно, но контроллер должен располагаться недалеко от пульта. Радиопульт позволяет управлять лентой даже из другой комнаты, настраивать тысячи оттенки и десятки режимов работы. Можно даже запрограммировать ленту работать в определенное время в конкретном режиме.

Есть еще контроллеры с управлением через Wi-Fi при помощи смартфона. Функциональность у них почти такая же, как у радиомоделей.

Где сенсорный выключатель станет лучшим помощником?

  • Это отличное решение для обустройства рабочей зоны на кухне, позволяющее максимально комфортно готовить еду или мыть посуду.
  • Изделия используется для подключения светильников бра, управления подсветкой многоуровневых подвесных потолков.
  • Инновационные приборы помогут с освещением лестничных пролётов и подъездов.

Кроме того, такие устройства являются неотъемлемым атрибутом в системе «умный дом», позволяющие автоматизировать либо упростить включение и выключение света.

  • Чтобы включить или выключить подобное устройство, достаточно легкого прикосновения пальца.
  • Выключатель позволяет устанавливать оптимальный уровень яркости светодиодной ленты от 10% до 100%.
  • Прибор не издает посторонних шумов при работе, неприятных звуков, устойчив к влаге, поэтому незаменим на кухне, где приходится дотрагиваться до выключателя влажными руками.
  • Сенсорный выключатель – настоящий подарок для любого дизайнера, позволяющий реализовать самые смелые идеи при создании интерьера в квартире, загородном доме, кафе или ресторане.
  • Благодаря миниатюрным размерам такое изделие легко устанавливается в профиль для светодиодной ленты.
  • Светодиодный индикатор, встроенный в плату, светит приятным синим светом в режиме ожидания, что позволяет легко найти выключатель в темноте.

Независимо от сферы применения светильников данного типа, следует помнить, что схема подключения будет различной. На рынке представлен широкий выбор сенсорных выключателей, но при желании и наличии элементарных навыков можно изготовить и установить такое устройство самостоятельно, тем самым сэкономив деньги.

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

Преимущества Недостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и “звон” СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную , а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Предыдущая
Светодиодная лентаКак выбрать и рассчитать блок питания для светодиодной ленты
Следующая
ЛюстрыКак сделать светильник или люстру из светодиодной ленты своими руками

Спасибо, помогло!Не помогло

Схемы подключения в зависимости от количества и типа ленты

После того, как мы рассмотрели все возможные разновидности диммеров и подобрали наиболее подходящий, необходимо разобраться, как правильно выполнить монтаж этого элемента. Схемы в каждом конкретном случае могут быть разными в зависимости от типа ленты и ее длины. Мы приведем пример типичных схем, с разным количеством лент.

  • Самая простая схема будет при подключении диммера к одноцветной ленте. В этом случае он подключается после блока питания пред самой лентой. Если мощность диммера была подобрана неправильно, то есть недостаточной, в схему можно дополнительно включить усилитель. Суммарная мощность отрезков ленты не должна превышать значения мощности ни блока питания, ни диммера.
  • Подсчитав, какой мощности линия у вас получится, можно, используя несколько усилителей, подключить два отрезка ленты, как показано на схеме.
  • Чтобы иметь возможность одновременно регулировать яркость четырех монохромных лент, необходимо дополнительно использовать RGB-усилитель.
  • Для регулировки яркости RGB или RGBW ленты и каждого ее цвета в отдельности, только диммера недостаточно. Потребуется дополнить схему контроллером, подходящему к типу ленты, и аналогичным усилителем.

Статья написана для сайта .

Метки:Системы освещения

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
