Гелевые аккумуляторы для солнечных батарей: технические характеристики и правила использования

Разновидности

Свинцово-кислотные

Обычные свинцово-кислотные аккумуляторы Их чаще всего используют в автомашинах. Они самые недолговечные – срок их работы — 2-4 года. И хотя их иногда используют в гелиосистемах, они не очень подходят для работы в системах электроснабжения на солнечных батареях, т.к. не рассчитаны на цикличный режим работы.AGM аккумулятор Один из наиболее дешевых вариантов, подходящих для систем с солнечными батареями. Из минусов – небольшой срок работы — 5-6 лет. Чувствителен к превышению напряжения заряда. Может работать, будучи заряженным не до конца, но полностью противопоказан перезаряд.

Гелевый аккумулятор Аккумулятор, в котором в качестве электролита используется кислота в форме геля.

Преимущества:

  • Устройство гелевого аккумулятора. (Нажмите для увеличения) нет необходимости менять электролиты;

  • хорошо выдерживает мороз до 45 градусов;
  • он более долговечен — время работы может доходить до 15 лет;
  • самый экологичный вариант- устройство, не выбрасывающее вредные вещества в окружающую среду.

Гелевые аккумуляторы более дорогие, но удобнее в обслуживании.

Аккумулятор OPzV с использованием жидкого электролита Раз в год нужно проверять уровень жидкости, и при потребности – доливать. Большое количество циклов сохраняет работоспособность, срок службы больше, чем у гелевого. Повышенная устойчивость к глубокому разряду.

Используется чаще в профессиональных системах из-за своей высокой стоимости.

Щелочные

Вместо кислоты в них используется щелочь.

Их минусы:

  • их нужно регулярно проверять на уровень электролита и необходимость в доливе дистиллированной воды;
  • тяжелый вес и громоздкость;
  • когда они заряжаются, при выкипании выделяют водород, поэтому должны стоять в проветриваемом помещении;
  • очень маленькое напряжение.

Плюсы:

  • лучше, чем кислотные, выдерживают глубокие разряды и цикличность работы;
  • долгий срок службы – в среднем больше 15 лет.

Батареи со встроенными элементами питания

Этот тип батарей хорошо подходят для подзарядки небольшой техники – такой, как айфоны и айпады, мобильные телефоны, смартфоны, аудиоплееры, фотоаппаратура и видеокамеры. (В этой статье Вы можете прочитать о солнечной батарее для зарядки ноутбука.) В работе используется литиевый аккумулятор, накапливающий солнечную энергию с помощью специальных панелей. Все вместе это заключено в пластик.

Подобные батареи замечательно подходят для походов и путешествий, позволяя технике работать без подзарядки в течение 10-12 часов. Обычно этого достаточно для комфортного использования любых гаджетов и устройств в походных условиях

Преимущества солнечных батарей

Солнечная энергия — это перспективное направление, которое постоянно развивается. Они имеют несколько основных достоинств. Удобство использования, долгий срок службы, безопасность и доступность.

Положительные стороны применение данной разновидности аккумуляторных батарей:

  • Возобновляемость – этот источник энергии практически не имеет ограничений притом бесплатный. По крайней мере на ближайшие 6.5 миллиардов лет. Нужно подобрать оборудование, установить его и использовать по назначению (в частном доме или коттеджном участке).
  • Обильность – Поверхность земли в среднем получает около 120 тысяч терравват энергии что в 20 раз превышает нынешнее энергопотребление. Солнечные батареи для коттеджей или частных домов имеют огромный потенциал для использования.
  • Постоянство – солнечная энергия постоянна поэтому человечеству не грозит перерасход в процессе ее использования.
  • Доступность – солнечная энергия может вырабатывать на любой территории, при наличии естественного света. При этом чаще всего она применяется для отопления жилища.
  • Экологическая чистота – солнечная энергетика является перспективной отраслью, которая в будущем заменит электростанции, работающие на невозобновляемых ресурсах: газ, торф, уголь и нефть. Безопасны для здоровья людей и домашних животных.
  • При производстве панелей и монтаже солнечных электростанций в атмосферу не происходят значительные выбросы вредных или токсичных веществ.
  • Бесшумность – выработка электроэнергии производится практически бесшумно, и поэтому этот вид электростанций лучше ветровых электростанций. Их работа сопровождается постоянным гулом из-за чего оборудование быстро выходит из строя, а сотрудники должны делать частые перерывы на отдых.
  • Экономичность – при использовании солнечных батарей владельцы недвижимости ощущают значительное снижение коммунальных расходов на электроэнергию. Панели имеют долгий срок службы – производитель дает гарантию на панели от 20 до 25 лет. При этом обслуживание всей электростанции сводится к периодической (раз в 5-6 месяцев) очистке поверхностей панелей от грязи и пыли

Выбор модели аккумулятора

Основные параметры аккумуляторных батарей для гелиоэнергетики, на которые необходимо обратить внимание при покупке следующие:

  • напряжение и емкость, определяющие мощность аккумулятора;
  • глубина безопасного максимального разряда, при соблюдении которой возможно функционирование аккумулятора заявленные производителем сроки;
  • гарантированное количество циклов зарядки и разрядки при соблюдении всех технических условий;
  • величина саморазряда, характеризующая интенсивность потери электроэнергии в заряженном аккумуляторе при простое;
  • максимальный ток заряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор способен принять без ущерба для дальнейшего функционирования;
  • штатный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор длительно способен отдать без ущерба для дальнейшего функционирования;
  • максимальный ток разряда, определяющий количество электроэнергии за единицу времени, которое аккумулятор кратковременно способен отдать без ущерба для дальнейшего функционирования;
  • оптимальная температура для работы устройства;
  • размер и масса аккумулятора, знание которых необходимо для выбора места их размещения и способа установки.

Краткое описание

Активное использование солнечной энергии — это доступная и экономически выгодная альтернатива привычным для всех источникам энергии. Современные технологии позволяют всем желающим использовать солнечные панели для освещения улиц, домов, а также для отопления. В наше время все чаще встречаются такие агрегаты на загородных участках, где они обеспечивают все хозяйство электроэнергией. Само устройство панели представлено в виде универсальных преобразователей фотоэлектрического типа, которые соединены в единую систему. Для работы такой установки необходимо наличие солнечных лучей, энергия которых постепенно преобразовывается в электричество. Специалисты рекомендуют устанавливать аккумуляторные батареи для солнечных панелей в тех регионах, где чаще всего наблюдаются солнечные дни

Отдельное внимание нужно обратить на тот факт, что на итоговую эффективность солнечных батарей влияют географические данные. Ведь все знают, что чем дальше от полюса, тем жарче

На сегодняшний день специалисты различают три наиболее востребованные категории АКБ:

  • Профессиональные тонкопленочные.
  • Универсальные поликристаллические.
  • Оригинальные монокристаллические.

Наиболее востребованными считаются именно поликристаллические устройства, так как их кристаллы направлены в разные стороны, что снижает уровень зависимости от прямых солнечных лучей. Универсальность и эффективность таких батарей широко используется для освещения частных домов и больших зданий. Даже в средней полосе России такие устройства используются для снижения количества потребляемой электроэнергии из общей сети, а в летнее время пользователи могут даже зарабатывать на продаже лишней энергии.

Принцип действия накопителей энергии

Аккумулятор — устройство, позволяющее сохранять и отдавать ток. Принцип его действия построен на обратимости химических процессов. В общем случае, энергия сохраняется в положительно заряженном ионе составляющего вещества, который при подаче тока на батарею интегрируется в кристаллическую решетку графита, солей или оксидов металлов, с возникновением их химической связи.

В сущности, любой аккумулятор состоит из двух различных по материалам электродов, погруженных в электролит, облегчающий перемещение ионов с одного на другой. Направление движения тока задается свойствами самих металлов, используемых в качестве проводящих контактов. Обладающий большим удельным сопротивлением становится катодом, меньший — анодом. В техническом сленге первый называется минусом питания, второй плюсом.

При заряде батареи основа анода растворяется, с переносом ионов, содержащих два электрона на катод. При разряде происходит обратная реакция, с освобождением частиц энергии и восстановлением изначального металла анода. Конечно, цикл не бесконечен, так как в любом случае происходят потери материала в процессе химических реакций. Максимальное количество периодов заряда и разряда — одна из главных характеристик батареи, которая непосредственно зависит от использованных в ней металлов для основы электрода и катода. Важна и скорость прохождения реакции, а также побочные эффекты, происходящие в их процессе. К примеру, нагрев — чем большим током происходит заряд аккумулятора, тем быстрее идет реакция переноса, во время которой электролит нагревается, так как через него проходит большее количество заряженных частиц. Слишком большие значения токов могут вызвать закипание проводящего вещества, в результате которого произойдет выделение газов, в свою очередь, разрушающих корпус батареи.

Емкость аккумулятора, как еще одна из главных его характеристик, определяется площадью анода и катода. Чтобы увеличить ее, множество связанных пластин, выполненных из металлов обоих контактов, чередуются внутри батареи, разделяемые нейтральной прослойкой, не мешающей перемещению ионов.

Принцип работы аккумулятора для солнечных батарей

По сути аккумулятор для солнечных батарей нечто базового накопителя электроэнергии. Он позволяет сохранить солнечную энергию в течении дня и дает возможность использовать ее вечером, когда вся семья собирается дома. Аккумулятор необходим для источников альтернативной энергии, ведь сами панели вырабатывают постоянный ток, который невозможно использовать для работы бытовых приборов. Преобразовать его помогает АКБ, образуя необходимые 220 В и 50 Гц.


Выбор АКБ для солнечных батарей довольно большой Обыкновенные, привычные большинству, свинцово-кислотные аккумуляторы могут выполнять функцию накопителя для солнечной батареи, но срок службы их значительно сократиться, а эксплуатация будет вызывать значительные неудобства. Необходимо ответственно подойти к выбору подходящей АКБ для зеленой системы выработки электроэнергии.

Области применения аккумуляторов. Требования

Для начала мы определимся с требованиями к аккумуляторам, применяемым в системах электроснабжения. Системы электроснабжения можно условно разделить на 2 большие группы: автономные и резервные.

Автономные системы

Другие статьи Руководства Покупателя АБ

  • Аккумулятор + генератор
  • Аккумуляторные батареи. Ликбез
  • Какая емкость АБ Вам нужна?
  • Сравнение литиевых и свинцовых аккумуляторов
  • Типы аккумуляторов
  • Типы свинцово-кислотных аккумуляторов
  • Характеристики аккумуляторов

В автономных системах требуется сохранение энергии для питания полной нагрузки в течение определенного периода времени. Обычно емкость аккумулятора рассчитывается как минимум на несколько часов. В системах с возобновляемыми источниками энергии аккумулировать энергию нужно на период до нескольких дней — в зависимости от количества пасмурных дней подряд или дней без ветра. Если в системе электроснабжения есть резервный жидкотопливный генератор, то требования к аккумуляторам можно снизить, и рассчитывать их емкость на 12-48 часов работы нагрузки.

К аккумуляторам для автономных систем электроснабжения применяются следующие требования
  1. Высокий КПД заряда, особенно при заряде от ВИЭ; при заряде от генератора этот параметр не  критичен, хотя всегда желательно иметь минимум потерь энергии.
  2. Устойчивость к глубокому разряду (70-100%) — аккумуляторы должны позволять разряд до 80% без ухудшения характеристик и без потери емкости
  3. Большое количество циклов заряд-разряд при глубоком разряде
  4. Возможность быстрого заряда большими токами
  5. Восприимчивость к заряду малыми токами
  6. Возможность находиться в частично заряженном или разряженном состоянии без ущерба сроку службы и характеристикам, устойчивая работа в режимах с хроническим недозарядом
  7. Низкая стоимость цикла заряд-разряд
  8. Низкий саморазряд

Резервные системы

В резервных системах режимы работы аккумуляторов отличаются от автономных. В таких системах аккумуляторы в основном находятся в заряженном состоянии и могут периодически разряжаться с различной глубиной разряда в зависимости от мощности нагрузки и от времени аварий основного источника электроснабжения.

Поэтому требования к АКБ в таких системах не такие жесткие, как в автономных

  1. Возможность работы в буферном режиме, с типично неглубокими разрядами в 5-20%
  2. Восприимчивость к заряду малыми токами
  3. Устойчивость к постоянному подзаряду

Системы с максимальным использованием энергии ВИЭ

В последнее время появились системы, которые не являются автономными и имеют подключение к сетям централизованного электроснабжения, но в этих системах как дополнительный источник энергии присутствуют солнечные батареи, ветрогенераторы или микроГЭС. При отсутствии использования сетей электроснабжения в качестве аккумулятора неограниченной мощности, в таких системах системах появляется необходимость в сохранении энергии, вырабатываемой ВИЭ в пиковые периоды генерации (например, для солнечных батарей это полдень, для ветрогенераторов — периоды с сильным ветром) , и потреблении ее в периоды пикового потребления (например, в типичном жилом доме — в вечернее и утреннее время). Также, такая схема применяется при отсутствии разрешения отдачи излишков энергии в сеть, или если цена за кВт*ч, предлагаемая сетями, ниже розничного тарифа в периоды пикового потребления.

Несмотря на то, что по режимам работы такие системы ближе к резервным, к аккумуляторам для систем максимального самопотребления энергии (в английском языке применяется термин self-consumption) выдвигаются практически такие же требования, как и для АКБ для автономных систем. Отличие только в требуемой емкости аккумуляторной батареи, в системах с самопотреблением они рассчитываются не на несколько дней, а на 0,5-1 сутки.

  1. Безопасность, отсутствие выделения вредных и опасных газов
  2. Возможность вторичной переработки отработавших срок службы и/или вышедших из строя аккумуляторов
  3. Устойчивость к низким и высоким температурам
  4. Отсутствие «эффекта памяти».

Правила эксплуатации

Производители аккумуляторов всегда отмечают тот факт, что надёжность и долговечность таких устройств зависит от условий эксплуатации. Существует несколько простых рекомендаций, с помощью которых можно существенно продлить срок службы приобретённой батареи:

  1. Вентиляция помещения. Единого правила в этом случае просто нет, так как все зависит от ситуации. Если пользователь использует стандартную батарею, ёмкость которой соответствует аккумулятору солнечной панели, то создавать дополнительные вентиляционные условия просто не нужно. Помимо этого, АКБ выделяет небольшое количество газов, которые уничтожают опасные для человека грибки, плесень и бактерии. Такие газы совершенно безвредны для животных и людей, благодаря чему можно не бояться отравлений.
  2. Оптимальный температурный режим. Те, кто уже не первый год использует АКБ для солнечных батарей, знают, что лучше всего такие устройства работают при температуре от +5 до +15˚С. Главное избегать резких перепадов температуры, которые могут вывести из строя всю систему. В связи с этим аккумуляторы лучше устанавливать в просторных погребах, подвалах.
  3. Ёмкость аккумулятора. Если есть такая возможность, то своё предпочтение лучше отдать устройствам с большой ёмкостью. Это связано с тем, что пользователь сможет подключать мощные электрические приборы, которые потребляют большое количество тока. Из-за этого часто наблюдается серьёзное провисание напряжения в АКБ, что чревато полным отключением батареи. Если же пользователь приобретает аккумулятор с минимальной ёмкостью, этого может быть недостаточно для стабильной работы болгарки и шуруповёрта.
  4. Заряд АКБ для солнечных панелей. В процессе своей работы мощные аккумуляторы вырабатывают довольно большое количество газов, которые нужно эффективно ликвидировать. Стоит отметить, что некоторые производители оснастили свою продукцию специальными отверстиями для вентиляции, которые расположены на торце. В этом случае ситуация существенно упрощается, так как пользователю нужно подключить небольшую силиконовую трубку и вывести её на улицу. При желании можно задействовать обычную трубочку от медицинских капельниц.

Отдельно стоит учесть, что приобретение АКБ большой ёмкости считается более целесообразным, так как в этом случае пользователь получает множество преимуществ: процессы заряда и разряда будут происходить в наиболее щадящем токовом режиме.

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

  • P1 – паспортная мощность прибора;
  • T1 – время работы прибора;
  • T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.


Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

  • U – напряжение;
  • I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.


В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

  • КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
  • КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
  • Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
  • Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.


Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Основные характеристики аккумуляторов

В АКБ для солнечной системы необходимо выполнение обратных химических процессов. Многократная зарядка и глубокая разрядка возможны не в каждом аккумуляторе. Главными характеристиками подходящих аккумуляторов называют:

  • емкость;
  • тип устройства;
  • саморазряд;
  • плотность энергии;
  • температурный режим;
  • атмосферный режим.

При покупке аккумулятора для солнечной системы следует особое внимание уделить химическому составу и емкости, обязательно обратить внимание на выходное напряжение.  Следует подобрать удобное место для установки и обслуживания АКБ


 Следует подобрать удобное место для установки и обслуживания АКБ

Премиальные варианты гелевых аккумуляторов способны безболезненно выходить из состояния полной разрядки заряда, а циклическая служба достигает пяти лет. Благодаря плотному наполнению электролита по поверхности электродов исключено появление коррозии. Качественные АКБ обладают пониженным саморазрядом и способны работать при экстремальных температурных условиях.

Виды аккумуляторов и их характеристики

Стартерные аккумуляторы

Выбирать эту разновидность стоит только в том случае, если место, где будет установлен аккумулятор, будет иметь хорошую вентиляцию. Подобная разновидность аккумуляторов, предназначенных для работы в составе солнечной электрической станции, отличается довольно высоким показателем саморазряда. Их используют в тех случаях, когда солнечная батарея вынуждена функционировать в тяжелых условиях.

Аккумуляторы с намазными пластинами

Подобные устройства можно назвать наилучшим вариантом в таких случаях, когда осуществлять постоянное обслуживание системы невозможно. Помимо этого гелевые аккумуляторы незаменимы в случае установки в плохо вентилируемом помещении. Однако подобные накопители электрической энергии нельзя назвать бюджетным вариантом. К тому же продолжительность эксплуатации подобных аккумуляторов относительно невелика. Положительными качествами подобных элементов можно назвать малые потери электрической энергии, что значительно продлит работу станции в ночные часы и пасмурную погоду.

AGM-аккумуляторы

Строение AGM-батареи

Основой работы данных накопителей электрической энергии являются абсорбирующие стекломаты. Между стекломатами располагается электролит в связанном состоянии. Использовать по назначению аккумулятор можно в абсолютно любом положении. Стоимость подобных аккумуляторов относительно невелика, а уровень заряда достаточно высокий.

Срок продолжительности эксплуатации данного аккумулятора составляет около пяти лет. Помимо этого отличительными особенностями аккумулятора AGM-типа, являются: возможность перемещения в полностью заряженном состоянии, способность выдерживать до восьми сотен циклов полного заряда и разряда, относительно небольшие размеры, быстрая зарядка (около семи с половиной часов).

Данный аккумулятор работает в диапазоне температур от пятнадцати до двадцати пяти градусов. Однако подобные аккумуляторы плохо переносят неполный заряд.

Гелевые аккумуляторы

Электролит в данном аккумуляторе имеет консистенцию желе. Конструкция подобных аккумуляторов отличается высокой устойчивостью к заряду и разряду. Они не нуждаются в многочисленных мероприятиях по их обслуживанию. Стоимость подобного элемента относительно невысокая. Потери энергии также не существенны.

Заливные (OPzS) аккумуляторы

Электролит в данных аккумуляторах находится в жидком состоянии. Они не нуждаются в постоянном обслуживании. В большинстве случаев необходимо контролировать уровень электролита примерно раз в год. Подобные устройства, предназначенные для аккумулирования электрической энергии, разработаны для разрядки небольшими токами, а также могут выдерживать большое количество циклов полной зарядки и разрядки.

Однако стоимость подобных устройств довольно высокая, так что их целесообразно использовать в мощных электростанциях, занимающихся преобразованием солнечной энергии в электрическую.

Особенности б/у аккумуляторов

Многие полагают, что нет ничего зазорного в том, чтобы купить поддержанный АКБ вместо нового. Но и здесь необходимо учитывать ряд нюансов, как минимум, чтобы элемент отвечал требованиям для . Из сегмента б/у рекомендованы щелочные тяговые АКБ, как наиболее долговечные и качественные.

Есть одно правило – , снятый с машины год назад, который с тех пор ни раз не заряжали, точно брать не стоит. Если и выбирается автомобильный АКБ, лучше предпочесть «свежий», только снятый.

При покупке смотрят на клеммы: если на них есть кристаллообразный налет белого или рыжего цвета, отказаться. Такой дефект – признак того, что прибор скоро выйдет из строя.

Перед подсоединением батареи к панели, ее заряжают слабым током (на 50% слабее, чем рекомендует производитель).

Подбирая аккумулятор, учитывают как его параметры, так и всей альтернативной энергосистемы, в которой он будет работать. Экономия на АКБ не приветствуется, лучше один раз вложиться и быть уверенным, что система без проблем прослужит несколько лет.

Выводы и полезное видео по теме

Обзор нюансов функционирования аккумуляторов разных типов для гелиосистем:

Сравнения разных типов стартерных аккумуляторов. Плюсы и минусы для альтернативной энергетики:

Опыт использования литиевых (LiFePo4) аккумуляторов. Реальный блок из автомобильных устройств, нюансы его работы:

Правильный выбор аккумуляторов по их параметрам позволит обеспечить надежную работу альтернативной энергосистемы. Не надо чрезмерно экономить на блоке хранения электроэнергии – первоначальные стартовые вложения окупятся бесперебойной работой системы на несколько лет вперед.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Виды аккумуляторов для солнечных батарей

Сравнение различных типов батарей

Свинцовые батареи стоят дешевле, но они имеют более короткий срок службы и по современным меркам низкую плотность энергии, а некоторые из них требуют регулярного технического обслуживания, чтобы поддерживать их в рабочем состоянии. Литиевые батареи дороже, но они не требуют технического обслуживания и имеют более длительный срок службы, что соответствует их более высокой цене. Давайте более подробно рассмотрим какой лучше взять аккумулятор для солнечных электростанций, плюсы и минусы каждого варианта и объясним, почему вы можете выбрать один из них для своей системы.

Свинцово-кислотные с жидким электролитом


Свинцово-кислотная АКБ с жидким электролитом

Отличительной особенностью этих батарей является то, что свинцовые пластины погружены в жидкий электролит. Их необходимо регулярно проверять и доливать каждые 1-3 месяца, чтобы они работали должным образом. Халатное отношение к обслуживанию может сократить их срок службы и аннулировать гарантию. Поскольку в ходе эксплуатации этот тип АКБ может выделять опасные газы, их необходимо устанавливать в вентилируемом помещении, чтобы позволить газам батареи выходить наружу.

Герметичные свинцово-кислотные


Герметичный свинцово-кислотный аккумулятор

Герметизированные бывают двух типов: AGM и GEL, которые имеют много схожих свойств. Они практически не требуют обслуживания и влагозащищены. Отличия заключаются в электролите – в гелевом аккумуляторе он находится в загущенном состоянии, а в AGM электролит абсорбирован в стекловолокне. Считается, что они не выделяют газы, это не совсем так, поскольку для защиты аккумуляторов предусмотрены клапаны, которые могут открываться в экстренных ситуациях.

Панцирные OPzS и OPzV


Панцирные аккумуляторы типов OPzS и OPzV

Эти аккумуляторы являются разновидностью свинцово-кислотных аккумуляторов: OPzS – с жидким электролитом, а OPzV с электролитом в виде геля. Минусы – низкая плотность энергии и нелинейные разрядные характеристики, свойственные всем свинцовым аккумуляторам. Из плюсов можно отметить 1200-1500 циклов, при глубине разряда на 80%, что в 2-3 раза больше в сравнении с обычными свинцово-кислотными АКБ, но и более высокую цену, которая соизмерима уже со стоимостью LiFePo4 аккумуляторов.

Литий-железо-фосфатные аккумуляторы


Литий-железо-фосфатные аккумуляторы

Одним из лучших химических составов литиевых АКБ для солнечных батарей является литий-железо-фосфат LiFePO4, он же LFP, еще встречается название «Лифер». Эта технология имеет в несколько раз больший срок службы, чем у свинцовых АКБ и может использоваться при более глубоких циклах. Благодаря линейным разрядным характеристикам можно использовать меньшую емкость, при разряде большими токами. Они также не требуют обслуживания или вентиляции, в отличие от заливных свинцово-кислотных батарей. LiFePO4 это одна из разновидностей литий-ионных батарей, но в отличие от них LiFePO4 пожаро-взрывобезопасны.

Литий-титанатные, они же LTO


Литий-титанатная АКБ

Можно уверенно сказать, что это великолепные аккумуляторы и одни из лучших на данный момент и они имеют все вышеперечисленные плюсы LiFePO4 аккумуляторов, но и еще могут заряжаться просто огромнейшими токами в 10С (для сравнения «свинец» можно заряжать токами 0,1 – 0,2С) и имеют ресурс 16000 циклов. Из минусов можно отметить высокую цену и больший вес в сравнении с LiFePO4.

Литий-ионные, они же Li-ion

Имеют очень высокую плотность энергии и малый вес, благодаря чему широко применяются на электротранспорте, в том числе в Тесле, но имеют существенный недостаток — при повреждениях и при работе в нештатном режиме могут воспламеняться. У LiFePO4 и Литий-титанатных аккумуляторов отсутствует этот недостаток, поэтому они более предпочтительны для использования в автономных и бесперебойных системах.


Литий-ионный аккумулятор

Подводя промежуточный итог, можно отметить, что первоначальные вложения на литиевые батареи больше, но при эксплуатации стоимость владения получается значительно ниже — за время эксплуатации литиевых аккумуляторов приходится несколько раз заменить свинцовые АКБ.

Автономные электростанции на солнечных батареях

Схема электропроводки от гелиопанелей

Чтобы понять, каким образом солнечная электроэнергия для дома попадает в электросеть и питает бытовые приборы, стоит рассмотреть схему работы солнечного оборудования. Несмотря на кажущуюся сложность, принцип действия схемы является достаточно простым и состоит из четырех этапов.

Солнечные панели являются первым компонентом электрической схемы. Они собираются из заданного количества пластин фотоэлементов в прямоугольные тонкие модули. Мощность фотопанелей может быть разной, однако она всегда делится на 12 вольт.

Для улавливания фотонов плоские панели размещают на открытых для солнечного света пространствах. Мощные солнечные батареи для дома получаются после объединения модульных блоков между собой. Такая батарея предназначена для преобразования солнечной энергии в постоянный ток.

Аккумуляторы служат для накопления электроэнергии, полученной от солнца. В данном случае, если бытовые приборы в доме были подключены к центральной электросети, то генерируемая солнечная энергия накапливается в аккумулирующих устройствах. Кроме того, они запасают излишнее количество электроэнергии, поступающей с гелиопанелей, которая не расходуется в полном объеме.

Задачей аккумулятора является подача необходимого количества электроэнергии и обеспечение стабильности напряжения, когда возрастает ее потребление. Ту же функцию аккумуляторные блоки выполняют в ночное время суток либо при недостатке солнечного света, когда фотопанели не работают.

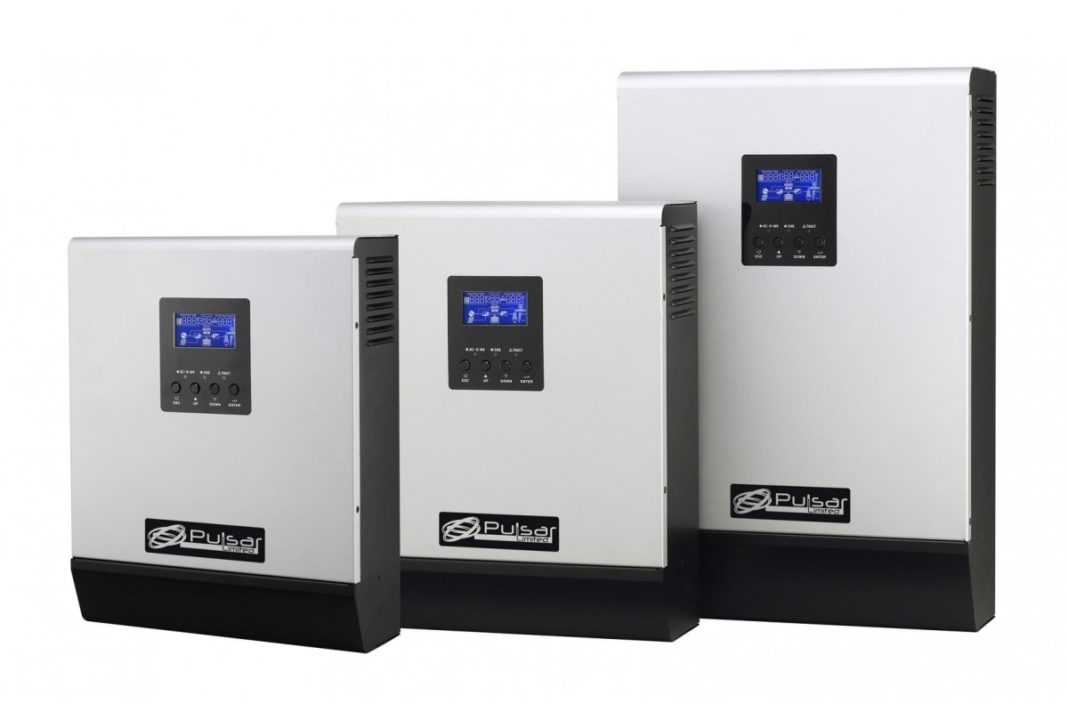

Последний важный узел схемы электроснабжения от солнечных батарей – это инвертор. Он необходим для преобразования постоянного тока, который подается от солнечных модулей к аккумуляторам, в переменный с напряжением в 220 вольт. Как известно, такой уровень напряжения необходим для работы большинства современных бытовых приборов.

Резервное электроснабжение: принцип работы

Энергоснабжение частного дома может осуществляться несколькими способами. В первую очередь, это сетевая линия, подающая электричество, генерируемое городской станцией. Преимуществом данной системы является то, что ток, поставляемый от организации, имеет хорошие характеристики, большую мощность и устойчивые показатели. К тому же собственнику жилья нет необходимости следить за электрооборудованием, все обслуживание системы проводят электроэнергетики со специализированной организации.

Также нередко применяется индивидуальное снабжение электроэнергией с применением альтернативных источников питания, таких как солнечные батареи или генераторы. Преимущества данной системы – это ее независимость от сетевой организации и бесперебойное снабжение током жилого помещения. Но для устройства подобной схемы понадобятся определенные знания и опыт, поэтому при планировании обеспечения дачи или частного дома электричеством именно от независимого источника стоит обратиться к квалифицированным специалистам.

Не важно, какой вид энергоснабжения выбран, обязательно нужно предусмотреть резервное питание для частного дома. Эта система позволяет организовать данный тип коммуникации таким образом, что даже во время отключения основной линии электропередачи или возникновения аварийной ситуации вместо генератора включается аккумулятор, который на протяжении некоторого времени позволяет пользоваться электричеством для поддержания хотя бы минимального комфорта и работы основных бытовых приборов

В каждой из систем предусмотрен свой тип АКБ, в зависимости от решаемой задачи.

Принцип работы резервного питания весьма прост: он заключается в непрерывном накоплении тока в емкости аккумулятора при рабочей сети. То есть в системе имеется зарядное устройство, которое подключено к АКБ и общей линии. Во время отключения тока происходит обратная реакция, и накопленная энергия устремляется на потребителя, после возникновения подачи электричества все процессы возвращаются в исходный вариант.

Виды аккумуляторов для солнечных батарей

В настоящей момент разработаны и выпускаются различные по конструкции, принципу действия и условиям работы аккумуляторные батареи (АКБ), поэтому всегда есть возможность выбрать интересующую модель по предъявляемым к ней требованиям. Рассмотрим существующие виды АКБ, используемые в составе солнечных электростанций.

Почему не автомобильные

Очевидным, на первый взгляд, решением становится установка на солнечную электростанцию нескольких автомобильных  аккумуляторов от грузовика – 180-250Ач.

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

Автомобильный аккумулятор

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Аккумуляторы AGM и GEL

Гелевый аккумулятор

Суть работы аккумуляторов данного вида аналогичен автомобильным аккумуляторам с разницей лишь в том, что электролитное вещество пребывает в связанном состоянии. В AGM устройствах электролит помещён в стекловолокно, оно пропитано электролитным составом. В GEL устройствах электролит (серная кислота) помещается в гелеобразном виде.

Аккумуляторные батареи представленного вида широко используются в системах электростанций, работающих на энергии солнца, так как режим их работы связан с небольшим разрядным током и в продолжительный период времени, такой режим для устройств этого видане критичен.

Также АКБ данного типа не боятся глубокого разряда и выдерживают многократное повторение режимов «заряд-разряд». Единственный минус, при использовании подобных аккумуляторов, это их чувствительность к условиям зарядки, перезаряд может вызвать непоправимые последствия в работе АКБ.

Стоимость AGM и GEL аккумуляторов выше, чем у автомобильных.

Аккумуляторы OPzS

Аккумулятор OPzS

Аккумуляторы данного вида работают на том же принципе, что и приведенные выше (свинцово-кислотные), с той лишь разницей, что анод (положительный полюс) выполнен трубчатым и именно эта особенность АКБ, позволяет увеличить количество циклов «заряд-разряд» без нарушения функционирования аккумулятора. OPzS-аккумуляторы не требуют специального обслуживания, они успешно эксплуатируются длительное время. Единственный неприятный момент – сравнительно высокая цена.

Щелочные аккумуляторы

Положительным качеством АКБ данного вида является способность переносить глубокий разряд токами разной величины.

К отрицательным качествам можно отнести большие размеры и наличие эффекта памяти, который обусловлен тем, что в случае неполного разряда при последующей зарядке аккумулятор теряет часть своей ёмкости.

Щелочной аккумулятор

В случае использования подобных аккумуляторов в системах солнечных электростанций периодически будут возникать ситуации, когда разряд АКБ будет неполным, вследствие чего аккумуляторы потеряют часть своей ёмкости, что в конечном счете неблагоприятно отразится на работе системы в целом.

Литиевые АКБ

Литиевая батарея

К положительным свойствам литиевых АКБ можно отнести высокую энергоемкость, небольшие габариты, способность выдерживать глубокий разряд и способность к быстрому заряду.

Критерии выбора

Выбор инвертора для установки солнечной электростанции очень важен. От того, какое устройство будет подключено, зависит будущая работа всей системы. Есть несколько основных технических параметров, от которых стоит отталкиваться перед тем, как выбрать подходящий инвертор.

Мощность — от этой величины зависит мощность работы всей электростанции. Через инвертор проходит весь ток, который потом предается в помещение и питает подключенные приборы. Номинальная мощность указывает на допустимую нагрузку, которую может испытывать преобразователь, как во время подключения, так и на протяжении всей работы. Выбирают мощность исходя из следующих критериев:инвертор в12 В подойдет для системы мощностью до 600 Вт, устройство на 24 В устанавливают при мощности 600-1500 Вт и 48 В при мощности свыше 1500 Вт.
Возможность превышения номинальной нагрузки

Эта крайне важно для таких приборов, как стиральные машины, холодильники и кондиционеры, в которых присутствуют электродвигатели. При их запуске, требуется немного больше электроэнергии, и если мощности инвертора не достаточно для этого, то устройства могу в лучшем случае не запуститься, а в худшем — выйти из строя.
Вид выходного сигнала — синусоидальная форма отвечает за возможность подключения какого-либо оборудования к конкретной модели инвертора

Преимущества в том, что такой тип выходного сигнала защищает электроприборы от перепадов напряжения.
Коэффициент полезного действия — определяется количеством пустой энергии, которую прибор потратил, например, на самого себя. Этот показатель не должен превышать 5-15%, иначе установка солнечных батарей будет невыгодной, а их работа малоэффективной. КПД основной массы поставляемых на рынок инверторов составляет 85-95%.
Однофазные или трехфазные инверторы. Первые стоят дешевле вторых, но они подходят только тогда, когда потребляемая мощность менее 10 кВт. Величина напряжения у таких преобразователей энергии 220 В, частота 50 Гц. Трехфазные инверторы имеют более широкий выбор в плане напряжения — 315 В, 400 В, 690 В.
Количество инверторов в системе. Сколько устройств устанавливать зависит от мощности мощность солнечных батарей. Если она не больше 5 кВт, то достаточно одного инвертора. При большей мощности потребуется от двух устройств. Определяют необходимое количество из расчета, что на каждые 5 кВт необходим один инвертор.
Масса инверторов указывает в первую очередь на их качество. Легкими хорошие устройства не могут быть. Но некоторые производители предлагают низкопробные преобразователи для солнечных аккумуляторов. В них нет трансформатора. Это чревато тем, что, если ток повысится, то вся систем может выйти из строя.

При выборе инвертора для солнечных батарей нужно учитывать его мощность

Кроме этого разные модели имеют ряд дополнительных опций и защитных элементов. Это может быть встроенная розетка, ЖК-дисплей, зарядное устройство и др. При проблемах с электричеством лучше подобрать инвертор с защитой от короткого замыкания и перегрузки.

Также нужно учитывать пусковую мощность преобразователя. Она используется всего в течение нескольких секунд, но очень важна для запуска устройства. После этого инвертор начинает работать в обычном режиме. Пусковая мощность должна в 1,5 раза превышать величину номинальной мощности.

Недостатки солнечных батарей

К сожалению, и этот практически неисчерпаемый источник энергии имеет определенные ограничения и недостатки:

  • Высокая стоимость оборудования – автономная солнечная электростанция даже небольшой мощности доступна далеко не каждому. Оборудование частного дома такими аккумуляторами стоит недешево, но помогает снизить расходы на оплату коммунальных услуг (электроэнергии).
  • Обустройство собственного жилища солнечными батареями потребует финансовых затрат.
  • Периодичность генерации — солнечная электростанция не способна обеспечить полноценную бесперебойную электрификацию частного дома.
  • Хранения энергии – в солнечной электростанции аккумуляторная батарея является самым дорогим элементом (даже батареи небольшого объема и панели на гелевой основе).
  • Низкий уровень загрязнения окружающей среды – солнечная энергия считается экологически чистой, однако производственный процесс батарей сопровождается выбросами трифторида азота, оксидов серы. Все это создает «парниковый эффект».
  • Использование в производстве редкоземельных элементов – тонкопленочные солнечные панели имеют в своем составе теллурид кадмия (CdTe).
  • Плотность мощности – это количество энергии, которое можно получить с 1 кв. метра энергоносителя. В среднем этот показатель составляет 150-170 Вт/м2. Это гораздо больше по сравнению с другими альтернативными источниками энергии. Однако несравнимо, ниже чем у традиционных (это касается атомной энергетики).

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

  • P1 – паспортная мощность прибора;
  • T1 – время работы прибора;
  • T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.


Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

  • U – напряжение;
  • I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.


В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

  • КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
  • КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
  • Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
  • Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.


Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Зарядка гелевых аккумуляторов

Гелевые аккумуляторы довольно восприимчивы к силе тока и напряжению, поэтому зарядка такого источника питания требует регулировки данных характеристик. Устройства, которыми традиционно заряжают свинцово-кислотные АКБ для зарядки Gel-аккумулятора не подойдут. Поэтому вопрос о том, как правильно заряжать гелевый аккумулятор, стоит подробно рассмотреть подробнее.

Как правильно зарядить гелевый АКБ?

Чтобы правильно зарядить gel-батарею необходимо использовать силу тока равную 10% от ёмкости аккумулятора. Например, АКБ 60 Ач надо заряжать током в 6 ампер. Для срочной подзарядки можно использовать 30%, то есть 18А максимум для указанной ёмкости. На корпусе АКБ есть наклейка, на которой указан рекомендованный максимальный ток зарядки для определённой модели — Max initial current (№1 на фото ниже)

Важно и значение напряжения  — оно не должно превышать 14,5В. В противном случае внутри батареи начнётся процесс разрушения — гель будет становиться более жидким и утратит свои свойства. Рекомендованное значение напряжения при зарядке указывается производителями на наклейке после слов Cycle use (№ 2 на фото выше)

В таком режиме для полного заряда аккумулятора потребуется 10–12 часов

Рекомендованное значение напряжения при зарядке указывается производителями на наклейке после слов Cycle use (№ 2 на фото выше). В таком режиме для полного заряда аккумулятора потребуется 10–12 часов.

Обращаем ваше внимание, для гелевых аккумуляторов предусмотрена возможность режима зарядки для сохранения энергии. Такой способ используется в рамках обслуживания источника питания и рекомендован для периодической подзарядки АКБ. Каким напряжением можно заряжать источник питания для поддержания его работоспособности, указано также на наклейке в строке Standby use (№ 3 на фото выше)

Каким напряжением можно заряжать источник питания для поддержания его работоспособности, указано также на наклейке в строке Standby use (№ 3 на фото выше).

Какая нужна зарядка для гелевых аккумуляторов?

Современный рынок предлагает большое количество всевозможных зарядных устройств для аккумуляторов. Однако стоит помнить, что только свинцово-кислотные могут заряжаться от любого оборудования.

Гелевые источники питания требовательны к напряжению и силе тока, поэтому использование нерегулируемых зарядок может испортить АКБ. Давайте разберёмся, какое зарядное устройство необходимо для обслуживания гелевого аккумулятора.

  • Отключение тока после того, как закончится зарядка и защита от перегрева.
  • Стабильность напряжения.
  • Температурная компенсация — параметры зарядки должны корректироваться в зависимости от температуры аккумулятора и окружающей среды.
  • Регулировка тока.

При резком изменении напряжения, превышении силы тока или температуры гелевый источник питания выходит из строя.

Производители рекомендуют осуществлять зарядку источника питания поэтапно:

  1. с увеличением напряжения;
  2. снижение тока зарядки;
  3. минимальные значения тока и напряжения.

Таким образом, для зарядки гелевых аккумуляторов необходимы импульсные зарядные устройства, которые позволяют регулировать силу тока и напряжение, а также имеют функцию отключения тока.

Набор оборудования для солнечной станции

Мощная солнечная батарея для дачи – устройство не самодостаточное. Полученную энергию нужно где-то запасти, чтобы вечером и в пасмурную погоду полноценно пользоваться бытовыми электроприборами.

Поэтому емкий и живучий аккумулятор нам в любом случае потребуется. В его выборе есть один важный нюанс: не пытайтесь сэкономить, покупая стартовый автомобильный аккумулятор. Он плохо подходит для цикличного запасания энергии и не переносит глубокого разряда. Его главное предназначение – дать мощный, но кратковременный ток для пуска двигателя.

Для запасания и медленного расходования энергии нужны аккумуляторы другого типа: AGM или гелевые. Первые дешевле, но имеют небольшой срок службы (до 5 лет). Гелевые аккумуляторы дороже, но зато работают значительно дольше (8-10 лет).

Контроллер – еще один важный элемент автономной гелиостанции. Он выполняет несколько задач:

  • Отключает батарею от аккумулятора в момент полного заряда и включает ее для новой закачки электричества.
  • Выбирает оптимальный режим зарядки, повышая количество запасаемой энергии.
  • Обеспечивает максимальный срок службы аккумулятора.

Существует несколько типов контроллеров, используемых в солнечных станциях:

  • ON/OFF «включил-выключил»;
  • MPPT.

Самый дешевый прибор просто отключает солнечную панель от аккумулятора при возрастании напряжения на его клеммах до максимального уровня. Это не лучший вариант, поскольку в этот момент аккумулятор еще не полностью заряжен.

Более дорогой PWM-контроллер действует «умнее». После набора максимального напряжения, он понижает его до заданного уровня и держит еще пару часов. Так достигается более полный уровень накопления энергии.

И наконец, самый интеллектуальный контроллер MPPT- типа максимально эффективно использует мощность солнечной панели на всех режимах ее работы. Это позволяет запасти в аккумуляторе дополнительно от 10 до 30 % электричества.

Независимо от вида используемых полупроводниковых материалов (поликристаллы, монокристалл, аморфный кремний) устройство солнечной батареи представляет собой цепочку последовательно соединенных ячеек-модулей. Каждый из них генерирует небольшое напряжение (в пределах 0,5 вольт) и слабый ток (десятые доли ампера). Работая вместе, они «сливают» накопленную энергию в общий канал и на выходе из батареи мы получаем ток большой силы и постоянного напряжения (12 или 24 Вольт).

Стандартные бытовые электроприборы рассчитаны на 220 Вольт, поэтому работать от «постоянки» не будут. Преобразование постоянного тока в переменный выполняет отдельное устройство-инвертор. Им завершается цепочка оборудования, необходимого для солнечной батареи.

Несмотря на относительно высокую стартовую стоимость компонентов солнечной станции, ее эксплуатация получается выгодной благодаря большому ресурсу «жизни» главных элементов: фотокристаллической панели и аккумулятора.

Какой тип аккумулятора выбрать — AGM, гелевый или с жидким электролитом?

Применение автомобильных стартерных батарей в системах электроснабжения может быть оправдано только в низко-бюджетных системах, которые будут под пристальным контролем обслуживающего персонала (необходимо следить за уровнем и плотностью электролита, регулярно проводить выравнивающий заряд АБ, и т.п.). Необходимо также помнить, что для эксплуатации такого типа батарей необходимо отдельное, хорошо вентилируемое помещение.

В связи с этим, в системах на базе возобновляемых источников энергии, а также в системах бесперебойного питания, целесообразно использовать, хотя и более дорогие, герметичные, необслуживаемые АБ. Солнечная батарея, термоэлектрический генератор и небольшой мощности ветроэлектрическая установка вырабатывают сравнительно небольшой ток, поэтому заряд АБ длится много часов и в этом случае подходят даже самые дешевые из необслуживаемых АБ.

Такие АБ имеют большую, по сравнению со стартерными батареями, толщину пластин электродов, поэтому срок их службы в режиме длительного разряда намного превышает срок работы стартерных батарей.

Сравнение AGM, OPzV и OPzS аккумуляторов*

N Параметр AGM Гелевые трубчатые OPzV Трубчатые с жидким электролитом OPzS
1 Газовыделение Нет газовыделения, может быть установлена в любом месте Нет газовыделения, может быть установлена в любом месте Высокое газовыделение, нужно отдельное помещение с вытяжной вентилляцией для размещения батарей
2 Обслуживание электролита Нет Нет Требуется часто
3 Уровень зарядного тока высокий средний низкий
4 Требования к размещению малый размер элемента, малые занимаемые площади малый размер элемента, малые занимаемые площади большой размер элемента, большие занимаемые площади
5 Установка обычно горизонтально или вертикально горизонтально или вертикально только вертикально. Установка друг над другом обычно невозможна для больших батарей
6 Транспортировка Может транспортироваться в заряженном состоянии Может транспортироваться в заряженном состоянии Транспортировка только разряженными и без электролита
7 Саморазряд и восстановление 50% саморазряд за 6 месяцев. Легкое восстановление 50% саморазряд за 6 месяцев. Легкое восстановление Очень высокий саморазряд. Восстановить трудно
8 Срок службы (при 80% глубине разряда), циклов 500 более 1200 теоретически до 1500
9 Срок хранения при подзаряде средний большой большой
10 Работа при высокой температуре удовлетворительно, рекомендуется 20±5°С. Более высокие температуры резко снижают срок службы Хорошо, особенно в полевых условиях Хорошо, но требуется обслуживание
11 Работа при низкой температуре удовлетворительно, обычно температура не должна быть ниже -15°С хорошо, до -25°С плохо, обычно до -5°С
12 Стратификация (разделение плотности электролита по высоте) пренебрежимо мала, не требуется выравнивающий заряд пренебрежимо мала, не требуется выравнивающий заряд заметная, требуется частый выравнивающий заряд для ее предотвращения
13 Емкость при очень малых токах разряда хорошо очень хорошо удовлетворительно
14 Восстановление после глубокого разряда удовлетворительно хорошо плохо, сильная сульфатация препятствует восстановлению
15 Скорость заряда Отлично, 6-8 часов для 90% восстановления Удовлетворительно, 8-10 часов для 90% восстановления Плохо, 12-15 часов для 90% восстановления
16 Работа при недоразряде удовлетворительно хорошо плохо
17 Влияние перезаряда плохо, выводит из строя батарею (тепловой пробой) хорошо хорошо
18 Работа при недозаряде удовлетворительно, приводит к сокращению срока службы хорошо плохо
19 Тепловой пробой возможен, хотя и редко невозможен не наблюдался
20 Цена средняя высокая низкая
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
