Как выбрать контроллер для ветрогенератора: виды, характеристики, отличия

Описание схемы устройства

Известно, что для эффективного отбора мощности контроллер должен отслеживать точку максимальной мощности солнечной панели, то есть точку, в которой и напряжение и ток, отдаваемые панелью, максимальны. Универсальные промышленные контроллеры, отслеживающие положение рабочей точки и рассчитанные на широкий диапазон мощностей солнечных панелей, собранных в батареи, достаточно дороги и избыточны в случае эксплуатации одиночной панели.

Точка максимальной мощности и температурный диапазон эксплуатации указываются в паспортных данных качественных панелей.

При проектировании предлагаемого контроллера реализованы обе основных задачи эксплуатации – непрерывное поддержание батареи в точке максимальной мощности и температурная коррекция положения рабочей точки.

Блок-схема контроллера представлена на Рисунке 1 и содержит эквивалент солнечной батареи в виде источника тока SB, обладающего внутренним сопротивлением RВН.

При отсутствии внешнего освещения RВН стремится к бесконечности, а ток к нулю. При росте освещенности RВН стремится нулю, а ток к максимальному, технически допустимому значению.

Рассмотрим работу схемы. В исходном состоянии (при отсутствии освещения) конденсатор С1 разряжен, на выходе компаратора U1 присутствует «1», ключ S1 разомкнут. UOП равно паспортному значению точки максимальной мощности солнечной панели.

При росте освещенности конденсатор С1 начинает заряжаться через внутреннее сопротивление солнечной панели. Когда напряжение на С1 превышает опорное напряжение, на выходе компаратора появляется «0», замыкающий ключ S1.

Конденсатор С1 разряжается через S1 на нагрузку RН, после чего процесс повторяется.

Чем выше освещённость, тем чаще повторяется описанный выше процесс.

По сути, мы имеем релаксационный генератор – преобразователь освещенности в частоту.

В практической схеме частота следования импульсов тока составляет единицы герц на рассвете и в сумерки, до десятков килогерц при максимальной освещенности, что обеспечивает широкий динамический диапазон работоспособности контроллера.

Принципиальная схема контроллера представлена на Рисунке 2.

Поскольку ранее мы подробно разобрали алгоритм работы контроллера, то остановимся только на нескольких моментах.

  • Схема гарантированно работоспособна с 12-вольтовыми солнечными панелями мощностью от 40 Вт до 100 Вт, имеющими напряжение холостого хода не более 22 В, номинальное напряжение, соответствующее точке максимальной мощности 17-18 В, и номинальный ток 2…8 А.
  • Компаратор U1-2 срабатывает при напряжении на аккумуляторной батарее выше 14.4 вольт, принудительно ограничивая длительность импульсов зарядного тока, что предотвращает перезаряд аккумулятора.
  • Питание компаратора и источника опорного напряжения производится с выхода устройства, что гарантирует автоматическое отключение контроллера при отключении аккумулятора.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Настройка схемы

Перед началом настройки временно разорвите цепь выхода компаратора U1-2.

Вместо термистора подключите сопротивление 8.2 кОм, примерно равное сопротивлению 10-килоомного термистора при температуре 25 градусов Цельсия. Если вы не планируете использовать термокомпенсацию точки максимальной мощности, или расстояние от панели до контроллера больше 2 метров, резисторы R15, R17 и термистор R16 могут быть удалены без ущерба для работоспособности схемы. При этом резистор R4 подключается к плюсовой шине.

Операции настойки выполняются в следующей последовательности:

  1. Подключите к выходу контроллера заряженную примерно на 50-60% аккумуляторную батарею небольшой мощности, например 7 А·ч от источника бесперебойного питания. Как правило, такие аккумуляторы есть в арсенале мастера.
  2. Проверьте наличие опорного напряжения 8 В.
  3. Подключите к входу контроллера регулируемый источник 10-24 В с током до 2 А через сопротивление 5 Ом, имитируя подключение солнечной батареи.
  4. Медленно поднимая напряжение, контролируйте состояние выхода компаратора U1-1. Если при напряжении, равном номинальному напряжению панели, например 17.2 В, с которой будет использоваться контроллер, на выходе U1-1 все еще будет высокий потенциал, регулируем R5 до возникновения автоколебаний.
  5. Далее контролируя напряжение на конденсаторе С1 и увеличивая входное напряжение, убеждаемся, что напряжение на конденсаторе С1 остается неизменным и равным номинальному напряжению солнечной панели. При помощи осциллографа убедитесь, что форма сигнала на стоке Q3 близка к показанной на Рисунке 3.
  6. Напряжение на аккумуляторе начнет расти. Когда оно достигнет 14.5 В, прекратите настройку, отключите аккумулятор и источник питания. Восстановите соединение выхода компаратора U1-2 с элементами схемы.
  7. Подключите аккумулятор и источник питания. Если форма импульсов изменилась, и ток заряда резко упал, регулируйте R10 до тех пор, пока изменение ограничения зарядного тока не будет наступать при напряжении на заряжаемом аккумуляторе 14.4 В.
Рисунок 3. Форма сигнала на стоке MOSFET Q3.

На этом настройка может считаться законченной.

Ветрогенераторы и контроллеры заряда АКБ

Если механический ветряк вполне возможно сделать самостоятельно, можно ли сделать своими руками ещё и контроллер ветряка?

Чтобы иметь какое-то представление о контроллерах ветрогенераторов и успешно воспроизводить такую технику своими руками, не лишними будут базовые сведения об этих приборах.

Галерея изображений

Фото из

Ветряки – генерирующие ток установки, предоставляющие возможность получать энергию в удаленных от инфраструктуры местах: горных турбазах, неэлектрифицированных поселках, временных стоянках

Различающиеся по конструктивным решениям установки вырабатывают энергию, используя неисчерпаемый потенциал движения атмосферных масс

К сожалению, поставщики “зеленой” энергии пока не вырабатывают объема энергии, достаточного для покрытия всех потребностей жителей дома. Потому они используются как дополнительные источники как в комплексе, так и отдельно

Для питания рядя бытовых приборов ветряк можно подключать непосредственно к потребителям. Однако это решение нерационально, т.к. силу ветра нельзя контролировать. Чтобы стабилизировать поставки тока нужен контроллер

Если для покрытия энергозатрат дома устанавливается комплекс “зеленых” систем, применяется общий набор оборудования, включая контроллер, обслуживающий и солнечный панели, и ветряк

Работа контроллера в комплексе оборудования заключается в балластном регулировании величины заряда. Он ограничивает напряжение при его превышении и переключает систему на АБК в случае падения

Контроллер предотвращает закипание аккумуляторов, защищает оборудование от перегрева и преждевременного выхода из строя

Для того чтобы контролировать работу автономной электростанции и следить за состоянием оборудования, в схему рекомендовано включить ваттметр

Получение электроэнергии в туристическом комплексе

Ветрогенератор с вертикальными лопастями

Комплекс из ветряков и солнечных панелей

Модель контроллера для стандартного ветряка

Оборудование автономной электростанции

Приборы для обслуживания “зеленых” электростанций

Аккумуляторы для накапливания получаемой энергии

Ваттметр для мониторинга работы электростанции

Контроллер, обслуживающий аккумуляторные батареи, призван в первую очередь управлять процессом заряда АКБ. Это его основная функция, но ее условно следует разделить ещё на целый ряд подфункций.

Например, одним функционалом отслеживается ток заряда и ток саморазряда. Другой функционал реализует действия, направленные на измерение температуры и давления. Третий отвечает за компенсацию разницы энергетических потоков, когда одновременно с потреблением тока нагрузкой осуществляется заряд АКБ.

Контроллер заряда аккумуляторной батареи для ветрогенератора небольшой мощности. Контроль некоторых параметров системы осуществляется через встроенный в конструкцию жк-дисплей

Приборы промышленного изготовления наделены полноценным функционалом. А вот относительно любительских конструкций такого не скажешь. Устройства, выполненные на базе простейших схемных решений в домашних условиях своими руками – это контроллеры, далёкие от совершенных моделей.

Тем не менее, они работают и достаточно продуктивно позволяют эксплуатировать разные виды ветрогенераторов. Как правило, в самодельных конструкциях реализована лишь одна функция – защита от перенапряжения и от глубокой разрядки.

Одна из многочисленных вариаций контроллеров для ветряков, изготовленных своими руками. Такие конструкции отличаются незамысловатыми техническими решениями и простейшим исполнением монтажа

Почему внедрение контроллера в систему ветряка является обязательным моментом?

Потому что в режиме энергетической подпитки АКБ без применения контроллера следует ожидать неприятных последствий:

  1. Деградацию структуры аккумулятора по причине неконтролируемых химических процессов.
  2. Неконтролируемый рост давления и температуры электролита.
  3. Утрату аккумулятором свойств подзарядки в связи с имеющим место долговременным разрядом.

Контроллер заряда для схемы ветрогенераторной установки выполняется, как правило, в виде отдельного электронного модуля. Этот модуль съёмный и быстро отключаемый. Приборы промышленного изготовления обязательно оснащаются индикацией режимов и состояний – световой или визуально передаваемой через дисплей.

На практике могут применяться два вида устройств – встраиваемые непосредственно в корпус ветрогенератора и подключаемые к аккумуляторной батарее.

Виды приборов

Контроллеры для солнечных батарей представлены в нескольких видах:

  • Устройства On/Off.
  • PWM контроллеры.
  • MPPT контроллеры.
  • Устройства гибридного типа.
  • Самодельные контроллеры.

Познакомимся с каждым из этих видов. На сегодняшний день самыми популярными считаются PWM контроллер и контроллер MPPT.

Устройства On/Off

Такие контроллеры заряда аккумуляторов являются самыми простыми из всех моделей, которые представлены на современном рынке. Их функциональность весьма ограничена. Устройства этого типа отключают процесс зарядки аккумулятора при достижении максимального значения напряжения. Таким образом, предотвращается перегрев и перезарядка АКБ.

Важно подчеркнуть, что контроллер такого типа не сможет обеспечить 100% уровень заряда АКБ. Этот нюанс объясняется тем, что отключение происходит по достижении максимального значения тока

На момент обесточивания уровень заряда может находиться в пределах от 70 до 90%

Чтобы загрузить аккумуляторную батарею полностью, потребуется еще несколько часов. Неполная зарядка неблагоприятно сказывается на функционировании прибора и уменьшает срок его эксплуатации.

Контроллеры типа PWM

Контроллер уровня заряда PWM (Pulse-Width Modulation) по-другому называется ШИМ. ШИМ контроллер − устройство, принцип действия которого основан на широтно-импульсной модуляции тока. Прибор разработан с целью устранения проблемы неполной зарядки. 100% уровень достигается благодаря тому, что механизм при обнаружении максимального значения тока, понижает его продлевая таким образом зарядку аккумулятора.

Описанное устройство предотвращает перегрев аккумуляторной батареи, способствует повышению принятия заряда. В общем, хорошо сказывается на ее состоянии. Прибор этого типа считается весьма эффективным, но MPPT контроллер, если сравнивать его принцип действия с PWM, является более предпочтительным вариантом по ряду функциональных возможностей.

MPPT контроллеры

МРРТ контроллер (Maximum Power Point Tracking) − устройство, которое отслеживает максимальный предел мощности заряда. С помощью сложного алгоритма устройство этого типа следит за показаниями тока и напряжения системы энергоснабжения, определяя оптимальное соотношение параметров для обеспечения максимальной продуктивности всей солнечной электростанции.

Без преувеличения можно утверждать, что именно MPPT контроллер является наиболее усовершенствованной и эффективной моделью по сравнению с другими. Для сравнения: MPPT контроллер повышает продуктивность системы энергообеспечения до 35% относительно PWM.

На сегодняшний день MPPT контроллер считается более подходящим для систем, в которых солнечные панели занимают значительные площади. Но высокая стоимость приборов данного типа вводит определенные ограничения при его использовании. Поэтому PWM модель является доступной для эксплуатации в системах энергоснабжения частных домов.

Устройства гибридного типа

Используются в случае энергоснабжения с помощью комбинирования источников энергии, например, ветра и солнца. В основу разработки гибридного прибора положен принцип работы МРРТ и PWM контроллеров. Единственное, чем он отличается от других моделей, − это вольтамперные параметры.

Главная цель моделей гибридного типа состоит в своеобразном выравнивании нагрузки на аккумуляторы. Эта проблема возникает в результате работы ветрогенераторов, которые производят ток непостоянной величины. При этом аккумуляторы работают в усиленном режиме, который значительно уменьшает срок эксплуатации.

Самодельные приборы

В некоторых случаях, при наличии соответствующего опыта и навыков, собирают контроллер аккумуляторов для солнечной панели самостоятельно. Но, скорее всего, такой прибор будет значительно уступать в плане функциональности и эффективности. Устройства подобного типа подходят только для очень маленькой системы энергообеспечения, которая работает с низкой мощностью.

Для изготовления контроллера заряда аккумуляторов вам понадобится его схема. Погрешность работы самодельного контроллера должна позволять фиксировать перепады измеряемых величин с точностью до одной десятой.

Устройство двигателя

Для разработки контроллера необходимо разобраться с принципом работы самого электродвигателя.

Электродвигатель состоит из фазных обмоток, магнитов и датчиков Холла, отслеживающих положение вала двигателя.

Конструктивно электродвигатели делятся на два типа: инраннеры и аутраннеры.

У инраннеров магнитные пластины крепятся на вал, а обмотки располагаются на барабане (статоре), в этом случае в движение приводится вал. В случае аутраннера всё наоборот: на валу — фазные обмотки, а в барабане — магнитные пластины. Это приводит в движение барабан.

Так как у велосипеда колесо крепится валом на раму, то здесь применителен тип аутраннера.

На этой картинке условно представлены три фазы с обмотками, соединёнными между собой. В реальности обмоток намного больше, они располагаются равномерно с чередованием по фазам по окружности двигателя. Чем больше обмоток — тем плавнее, чётче, эластичнее работает двигатель.

В двигатель устанавливаются три датчика Холла. Датчики реагируют на магнитное поле, тем самым определяя положение ротора относительно статора двигателя. Устанавливаются с интервалами в 60 или 120 электрических градусов. Эти градусы относятся к электрическому фазному обороту двигателя. Необходимо учитывать, что чем больше в двигателе обмоток на каждую фазу, тем больше происходит электрических оборотов за один физический оборот мотор-колеса.

Обмотки трёх фаз в большинстве случаев соединяются между собой по двум схемам: звезда и треугольник. В первом случае ток проходит от одной из фаз к другой, во втором — по всем трём фазам в разной степени. Иногда эти две схемы подключения комбинируют в одном двигателе, например в электромобилях. При старте и наборе скорости идёт соединение фаз по звезде: она даёт больший момент при относительно низких оборотах; далее, после набора скорости, происходит переключение на треугольник, в результате количество оборотов увеличивается, когда уже не нужен большой крутящий момент. По сути, получается условно автоматическая коробка передач электродвигателя.

Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и  разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).

Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.

Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

  • возмущения и наблюдения;
  • возрастающей проводимости;
  • токовой развёртки;
  • постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

Схема простого зарядного устройства для автомобильного аккумулятора

Формула нормального заряда простая, как 5 копеек – базовая емкость батареи, деленная на 10. Напряжение заряда должно быть немногим более 14 вольт (речь идет о стандартной стартерной батарее 12 вольт).

Простая принципиальная электрическая схема зарядного устройства для автомобиля состоит из трех компонентов: блок питания, регулятор, индикатор.

Классика — резисторный зарядник

Важно! Никакие переменные резисторы, даже на керамическом сердечнике, не выдержат такой нагрузки.

Проволочный реостат необходим для противостояния главной проблеме такой схемы – избыточная мощность выделяется в виде тепла. Причем происходит это очень интенсивно.

Зарядное устройство своими руками, подробности, схемы — видео

Гасящий конденсатор

Принцип работы изображен на схеме.

Изюминка зарядного устройства – конденсаторная батарея. Особенность схем с гасящим конденсатором – добавляя или уменьшая емкость (просто подключая или убирая дополнительные элементы) вы можете регулировать выходной ток. Подобрав 4 конденсатора для токов 1А, 2А, 4А и 8А, и коммутируя их обычными выключателями в различных комбинациях, вы можете регулировать ток заряда от 1 до 15 А с шагом в 1 А.

При этом никакого паразитного нагрева (кроме естественного, выделяющегося на диодах моста), коэффициент полезного действия зарядника высокий.

Откуда берётся ШИМ

Вариант 1 — аналоговый

ШИМ сигнал создаётся специально сконструированными устройствами – генераторами ШИМ сигнала или генераторами прямоугольных импульсов. Они могут быть собраны как на аналоговой базе, так и на основе микроконтроллеров, как в виде схемы из нескольких транзисторов, так и в виде интегральной микросхемы.

Самый простой вариант это микросхема NE555, собирается всё по схеме:


Схема ШИМ генератора на NE555

Но если лень разбираться и паять, то китайцы за нас всё уже давно сделали.

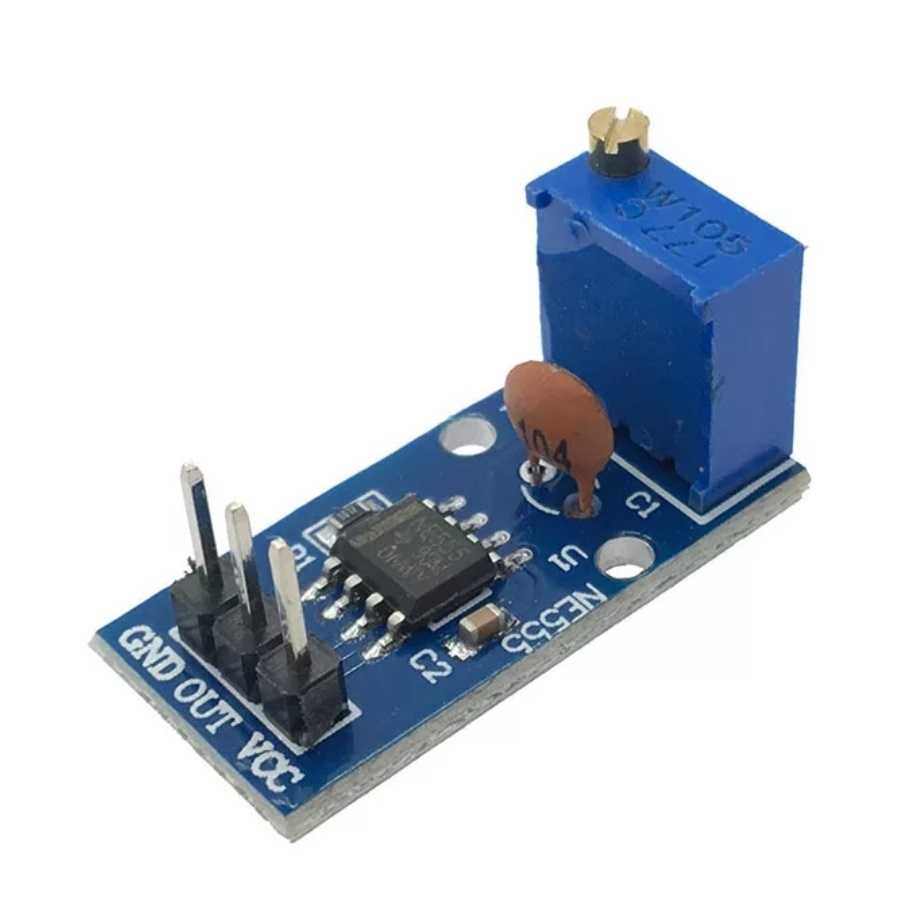

ШИМ генератор на NE555

Стоит $0,5, работает стабильно при питании от 5 до 16 вольт

Выдаёт ШИМ сигнал амплитудой в 5 вольт, скважность можно менять подстроечным резистором (вон та синяя штуковина с вырезом под отвертку). При желании можно заменить подстроечный резистор на переменный и получим удобную ручку регулировки

Вариант 2 – цифровой

Более сложный для новичка – использование микроконтроллера, но вместе с тем более интересный и дающий широкие возможности. Звучит страшно, но самом деле реализуется довольно просто.

В качестве микроконтроллера удобнее всего взять отладочную плату ардуино.

Как с ней работать написано вот здесь. Подключаем ардуинку к компьютеру и заливаем в неё вот такой наисложнейший код:

void setup() {
pinMode(3,OUTPUT); // опреднляем пин D3 как выход
}
void loop() {
int duty = 30; // определяем скважность равной 30%
int value = 255/10*duty; // переводим значение скважности в 8 битный формат
analogWrite(3, value); // выводим ШИМ значением value на пин D3

1
2
3
4
5
6
7

voidsetup(){

pinMode(3,OUTPUT);// опреднляем пин D3 как выход

}

voidloop(){

intduty=30;// определяем скважность равной 30%

intvalue=25510*duty;// переводим значение скважности в 8 битный формат

analogWrite(3,value);// выводим ШИМ значением value на пин D3

Далее цепляемся осциллографом к пину D3  и видим:

ШИМ скважность 30%

Сигнал частотой (Freq) -526 Гц, амплитудой (Vmax)- 5 вольт и скважностью (duty) – 30.9 %. Меняем скважность в коде — меняется и скважность на выходе

Добавляем датчик температуры или освещённости, прописываем зависимость скважности на выходе от показаний датчиков и — готова регулировка с обратной связью

Меняем скважность в коде — меняется и скважность на выходе. Добавляем датчик температуры или освещённости, прописываем зависимость скважности на выходе от показаний датчиков и — готова регулировка с обратной связью

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

  1. Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
  2. На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
  3. Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

  • лампы и люстры;
  • отопительное оборудование;
  • бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Что такое контроллер заряда?

Функцию контроля за величиной заряда выполняет балластный регулятор, или контроллер. Это электронное устройство, отключающее аккумулятор при возрастании напряжения, или сбрасывающее излишки энергии на потребитель — ТЭН, лампу или иной простой и нетребовательный к некоторым изменениям питания прибор. При падении заряда контроллер переключает АКБ в режим заряда, способствуя восполнению запаса энергии.

Первые конструкции контроллеров были простыми и позволяли только включать торможение вала. Впоследствии функции устройства были пересмотрены, и лишнюю энергию начали использовать более рационально. А с началом использования ветрогенераторов в качестве основного источника питания для дачных или частных домов проблема в использовании лишней энергии отпала сама собой, так как в настоящее время в любом доме всегда найдется, что подключить.

Контроллеры для солнечных батарей

Электронный модуль, называемый контроллером для солнечной батареи, предназначен выполнять целый ряд контрольных функций в процессе заряда/разряда аккумулятора солнечной батареи.

Когда на поверхность солнечной панели, установленной, к примеру, на крыше дома, падает солнечный свет, фотоэлементами устройства этот свет преобразуется в электрический ток.

Полученная энергия, по сути, могла бы подаваться непосредственно на аккумулятор-накопитель. Однако процесс зарядки/разрядки АКБ имеет свои тонкости (определённые уровни токов и напряжений). Если пренебречь этими тонкостями, АКБ за короткий срок эксплуатации попросту выйдет из строя.

Чтобы не иметь таких грустных последствий, предназначен модуль, именуемый контроллером заряда для солнечной батареи.

Помимо контроля уровня заряда аккумулятора, модуль также отслеживает потребление энергии. В зависимости от степени разряда, схемой контроллера заряда аккумулятора от солнечной батареи регулируется и устанавливается уровень тока, необходимый для начального и последующего заряда.

В зависимости от мощности контроллера заряда аккумуляторных батарей солнечной энергетической установки, конструкции этих устройств могут иметь самую разную конфигурацию

В общем, если говорить простым языком, модуль обеспечивает беззаботную «жизнь» для АКБ, что периодически накапливает и отдаёт энергию устройствам-потребителям.

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Контроллер для ветрогенератора

Что такое контроллер заряда?

Функцию контроля за величиной заряда выполняет балластный регулятор, или контроллер. Это электронное устройство, отключающее аккумулятор при возрастании напряжения, или сбрасывающее излишки энергии на потребитель — ТЭН, лампу или иной простой и нетребовательный к некоторым изменениям питания прибор. При падении заряда контроллер переключает АКБ в режим заряда, способствуя восполнению запаса энергии.

Первые конструкции контроллеров были простыми и позволяли только включать торможение вала. Впоследствии функции устройства были пересмотрены, и лишнюю энергию начали использовать более рационально. А с началом использования ветрогенераторов в качестве основного источника питания для дачных или частных домов проблема в использовании лишней энергии отпала сама собой, так как в настоящее время в любом доме всегда найдется, что подключить.

Технология сборки

Большинство электронных компонентов лучше собрать на печатной плате. В домашних условиях плату можно изготовить методом ЛУТ или фотоспособом. Разработать рисунок можно в бесплатных программах, например LayOut или условно-бесплатной Eagle. А можно нарисовать дедовским способом на бумаге и нанести рисунок лаком на поверхность фольги. Плата травится в растворе хлорного железа или в следующем составе:

  1. 100 мл аптечной перекиси водорода.
  2. 30 г лимонной кислоты.
  3. Две чайные ложки поваренной соли.

Силовые элементы монтируются на радиаторы достаточной площади. Устанавливать их надо на теплопроводящую пасту. Если теплоотводящая поверхность элемента не соединена с общим выводом, на теплоотвод деталь крепят через изолирующую прокладку – слюдяную или из упругого материала. Радиатором может служить металлическая стенка корпуса. Также можно сделать теплоотвод частью конструкции. Можно организовать обдув радиаторов – тогда их площадь можно значительно уменьшить. Для этого понадобится вентилятор на 12 вольт, который можно подключить к выходу диодного моста.

Корпус подбирается готовым или изготавливается самостоятельно. На передней панели крепятся:

  • измерительные приборы;
  • органы регулирования напряжения и тока;
  • индикаторы включенного состояния.

Для подключения проводов, отходящих к аккумулятору, клеммы и разъемы лучше не использовать. Токи через них идут большие, поэтому потенциальный источник дополнительного переходного сопротивления нежелателен. Провода лучше подпаять к плате и вывести через отверстия в передней панели. Сечение проводников должно достаточным – не менее 2 кв.мм, а лучше 4 кв.мм. С другой стороны проводов надо припаять зажимы «крокодил».

Зарядное устройство в самодельном корпусе.

Это не полный обзор схем зарядок для автомобильного аккумулятора – их существует великое множество. По представленным конструкциям можно понять принципы построения ЗУ, требования к ним, разобраться в несложной схемотехнике. Отработав на практике сборку этих зарядных устройств, впоследствии можно перейти к более серьезным схемам, в том числе с использованием микроконтроллеров.

Похожая статья: Самодельное зарядное устройство для литий ионных аккумуляторов

Сколько стоит

В зависимости от технических характеристик, бренда производителя, а также места приобретения, стоимость различных моделей может значительно различаться.

Контроллеры отечественного производства, мощностью 2,0 кВт, обойдутся пользователю, при приобретении через интернет ресурсы, в сумму от 22000,00 рублей.

Модели, изготовленные в Китае, с аналогичными характеристиками, будут стоить — от 11000,00 рублей.

Стоимость контроллеров европейских и японских брендов, обладающих такими же техническими параметрами, составит – от 25000,00 рублей.

Стоимость моделей, меньшей мощности, стоят дешевле. Наиболее простые устройства, можно приобрести за 4000,00 – 7000,00 рублей.

Ход работ

Мачта

Перед установкой всей конструкции заливаем трехточечный фундамент соответствующего объема, учитывая нюансы климата и грунта. Мачта с ветродвигателем устанавливаем после достижения бетоном максимальной прочности (неделя). Менее надёжный вариант — зарываем мачту в грунт на полметра и используем растяжки.

Ротор

После этого нужно сделать ротор и переделать шкив (фрикционное колесо с ободом или канавкой по окружности, которое передаёт движение приводному ремню или канату) генератора. Диаметр ротора выбираем, исходя из среднегодовой скорости ветра. При скорости до 6-7м/с эффективность ротора 5м больше, чем у ротора на 4м.

Лопасти

Бочку поделим на 4 равные части с помощью рулетки и маркера, затем будущие лопасти вырезаем ножницами по металлу или болгаркой. Далее её крепим к генератору болтами к шкиву и днищу. Места для болтов нужно вымерить очень точно, чтобы потом не мучиться с регулировкой вращения. На бочке отгибаем лопасти, но в разумных пределах, чтобы избежать резких порывов ветра.

Соединение

Присоединяем провода к генератору и собираем цепь в дозе. Крепим генератор к мачте, а провода к мачте и генератору. Затем соединяем в цепь генератор и подсоединяем в цепь аккумулятор (длина проводов не более метра). Подключаем нагрузку с помощью проводов (сечение до 2.5 кВ). По желанию можно установить инвертер 12-220 В на 700-1000 Вт. Скорость вращения ветрогенератора задаётся изгибом лопастей.

За 4-5 часов всё устройство будет собрано. Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Увеличение выработки энергии

Учтите, что повышение мачтовой высоты до 18-26м повышает среднегодовую скорость ветра на 15-30%. Выработка энергии увеличивается в 1,3-1,5 раз. К этому приёму прибегают при скорости ветра ниже 4м/с. Высокая мачта устраняет влияние деревьев и построек.

Диаметр ротора выбирают по среднегодовой скорости ветра. По факту, до 6-7 м/с выработка ротора 3 м выше, чем у ротора 2 м. При стандартных среднегодовых скоростях выработка выравнивается.

Такого ветрогенератора хватит для полного энергообеспечения загородной дома или дачи.

Функции

Контролеры созданы для:

  1. Наблюдения за процессом зарядки. При восстановлении емкости от 0 до 10% работает предварительное накопление емкости. От 10 до 70-80% происходит увеличение скорости наполнения постоянным током. Дозарядка проходит медленнее, из-за увеличившегося сопротивления в цепи.
  2. Регулировки просадок. Защищает электрическую цепь от короткого замыкания, просадок напряжения.
  3. Блокировки перезаряда. У каждой батареи есть лимит максимального напряжения (у Li-Ion он составляет около 4,2 В). Достигнув указанной цифры, питание автоматически отключается, препятствуя вздутию и взрыву АКБ.
  4. Защиты от глубокой разрядки. Если напряжение аккумулятора падает ниже критического значения (3 В в Li-Ion), происходит потеря номинальной емкости, уменьшается время автономной работы.
  5. Балансировки. Следит за равномерной зарядкой всех звеньев электросхемы, увеличивая срок службы элемента питания.
  6. Наблюдения за температурой. При перегреве или переохлаждении срабатывает терморезистор, который отключает питание, поданное на батарею.

Все параметры задают микросхеме или контролеру на этапе производства.

Если нет возможности купить…

Конечно, зачастую прибор, собранный своими руками, будет хуже, чем аналогичное устройство, произведенное на заводе. Но сегодня мало кому можно доверять. И дешевые контроллеры для солнечной батареи, поставляемые из Китая, также могли быть собраны в какой-нибудь подсобке. Так зачем покупать устройство, в качестве которого Вы не уверены, если есть возможность соорудить его дома.

На рисунке 1 приведена простейшая схема, воспользовавшись которой Вы сможете своими руками собрать контроллер, пригодный для зарядки свинцово-кислотного аккумулятора 12 В с помощью маломощной СБ с током в несколько ампер. Изменив номиналы используемых элементов, Вы сможете адаптировать собранный прибор под АКБ с другими техническими характеристиками. Следует отметить, что данная схема предполагает использование вместо защитного диода полевого транзистора, управляемого компаратором.

Видео Вам в помощь:

Контроллеры заряда солнечной батареи, собранные своими руками по более сложным схемам, смогут гарантировать Вам надежную и стабильную работу. Поэтому, если Вы чувствуете в себе силы, то ниже представлена еще одна схема. Она состоит из большего числа компонентов, зато и функционирует без «глюков» (рисунок 3).

Самодельный контроллер, собранный по данной схеме, подойдет для системы энергообеспечения, работающей, как от СБ, так и от ветрогенератора. Сигнал, который приходит от используемого источника альтернативной энергии, коммутируется реле, которое в свою очередь управляется полевым транзисторным ключом. Для регулировки порогов переключения режимов используются подстроечные резисторы.

Не бойтесь экспериментировать, ведь у самых лучших умов человечества тоже случались ошибки и падения, поэтому, если с первого раза Вам не удалось собрать своими руками надежный контроллер, не отчаивайтесь. Попробуйте еще раз, и, возможно, со второго раза у Вас все получится. Зато Вас будет «греть» само осознание того, что Вы сделали его сами.

Статью подготовила Абдуллина Регина

Как доработать устройство для контроля заряда:

Лопасти — продолжение

Для того, чтобы доработать трубу 15 см, была добавлена конструкция. На фотографиях показано, что была использована стальная садовая окантовка с просверленными отверстиями для продления длины лопастей.

Зажмем окантовку в тисках, для того чтобы подравнять поверхность и просверлить отверстия, чтобы они были приблизительно в одном месте.

Наиболее важной частью этого все было то, что вставки были наклонены относительно лопастей под углом 30-45 градусов к ступице, позволяя ветру толкать их боком, нежели назад, снимая при этом лишнее напряжение с натяжных тросов и основания, и производить больше электроэнергии

Комментарии:

Если вы задумывались над альтернативным способом получения энергии и решили устанавливать солнечные батареи, то наверняка хотите сэкономить. Одной из возможностей экономии — сделать контроллер заряда своими руками

. При установке солнечных генераторов — панелей, требуется много дополнительного оборудования: контроллеры заряда, аккумуляторы, для перевода тока под технические стандарты.

Рассмотрим изготовление контроллера заряда солнечной батареи своими руками.

Это устройство контролирующее уровень зарядки свинцовых аккумуляторов, не допускающее их полной разрядки и перезарядки. Если аккумулятор начнет разряжаться в аварийном режиме, аппарат снизит нагрузку и не допустит полной разрядки.

Стоит отметить, что самостоятельно изготовленный контроллер не сравниться по качеству и функционалу с промышленным, но он будет вполне достаточен для работы элетросети. В продаже попадаются изделия, изготовленные в подвальных условиях, которые имеют очень низкий уровень надежности. Если у вас не хватает средств на дорогостоящий агрегат, лучше собрать его самостоятельно.

Контроллер заряда акб от солнечных батарей изготовленный самостоятельно

Даже самодельный продукт должен соответствовать следующим условиям:

  • 1,2P
  • Максимально разрешенное входное напряжение должно равняться общему напряжению всех батарей без нагрузки.

На изображении ниже вы увидите схему такого электрооборудования. Для того чтобы собрать его потребуются небольшие познания в электроники и немного терпения. Конструкция немного доработана и теперь вместо диода установлен полевой транзистор, регулирующийся компаратором. Такой контролер заряда будет достаточен для использования в сетях не высокой мощности, с использованием только . Отличается простотой изготовления и дешевизной материалов.

Контроллер заряда для солнечных батарей

работает по простому принципу: когда напряжение на накопителе достигает указанного значения, он прекращает зарядку, дальше идет только капельный заряд. В случае падения напряжения показателя ниже установленного порога подача тока на аккумулятор возобновляется. Использование аккумуляторов отключается контролером когда в них заряд менее 11 V. Благодаря работе такого регулятора акб самопроизвольно не разрядится во время отсутствия солнца.

Основные характеристики схемы контролера заряда

  • Напряжение заряда V=13,8V (настраивается), измеряется при наличии тока заряда;
  • Отключение нагрузки происходит когда Vbat мене 11V (настраивается);
  • Включение нагрузки когда Vbat=12,5V;
  • Температурная компенсация режима заряда;
  • Экономичный компаратор TLC339 можно заменить на более распространенный TL393 или TL339;
  • Падение напряжения на ключах менее 20mV при заряде током 0,5А.

Усовершенствованный контроллер заряда солнечной батареи

Если вы уверены в своих познаниях электронного оборудования, можно попробовать собрать более сложную схему контроллера заряда. Она более надежна и способна работать как от солнечных батарей, так и от ветрогенератора, который поможет вам получать свет по вечерам.

Выше представлена усовершенствованная схема котроллера заряда своими руками. Для изменения пороговых значений применяются подстроечные резисторы, с помощью которых вы будете регулировать параметры работы. Ток, поступающий от источника коммутируется реле. Само реле управляется ключом полевых транзисторов.

Все схемы контроллера заряда

проходили проверку на практике и отлично зарекомендовали себя на протяжении нескольких лет.

Для дачи и прочих объектов, где не требуется большое потребление ресурсов, нет смысла затрачиваться на дорогостоящие элементы. Если вы имеете необходимые знания, можно доработать предложенные конструкции или добавить необходимый функционал.

Так вы можете сделать своими руками контроллер заряда при использовании устройств альтернативной энергии. Не стоит отчаиваться если первый блин вышел комом. Ведь никто не застрахован от ошибок. Немного терпения, старания и экспериментов доведут дело до конца. Зато работающее электроснабжение будет отличным поводом для гордости.

Контроллер заряда является очень важным узлом системы, в которой электрический ток создают солнечные панели. Устройство управляет зарядкой и разрядкой аккумуляторных батарей. Именно благодаря ему, батареи не могут перезарядиться и разрядиться настолько, что восстановить их рабочее состояние будет невозможно.

Такие контролеры можно сделать своими руками.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Изготовление ветрового колеса

Требуется знать силу ветра, рабочие обороты генератора и его максимальное сопротивление. С учетом исходных данных выбирается тип ветрового колеса, количество и геометрия лопастей и их расположение. Ось может располагаться вертикально или горизонтально, по типу лопастей устройства бывают крыльчатыми, карусельными и барабанными. Каждый тип имеет свои сильные и слабые характеристики. Расчеты сложные, определятся работа поверхности колеса в зависимости от кинетической энергии ветра.

  • направление ветра и оси совпадают;
  • лопасти минимальной ширины, но бесконечно большого количества;
  • постоянная циркуляция воздушных потоков вдоль лопасти, а их сопротивление равняется нулю;
  • угловая скорость стремится к бесконечности, а потерянная скорость потока постоянная.

Идеальных показателей невозможно достичь, но к ним надо стремиться. Лопасти рекомендуется делать из легких, прочных и устойчивых к негативному воздействию атмосферных факторов материалов. Оптимальный вариант – листовой прокат из алюминиевых сплавов. Геометрия подбирается на основании расчетных данных для каждого конкретного случая.

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Для чего нужны контроллеры заряда аккумуляторов

Если аккумулятор подсоединить напрямую к клеммам солнечных батарей, то заряд его будет происходить непрерывно. В конечном итоге на уже полностью заряженный аккумулятор будет продолжать поступать ток, что вызовет повышение напряжения на несколько вольт. В результате происходит перезаряд АКБ, повышается температура электролита, причем эта температура достигает таких значений, что электролит закипает, происходит резкий выброс паров из банок аккумулятора. Как следствие, может произойти полное испарение электролита и высыхание банок. Естественно, это не добавляет «здоровья» аккумулятору и резко снижает ресурс его работоспособности.

Контроллер в системе солнечного заряда аккумуляторов

Вот, чтобы не допустить подобных явлений, чтобы оптимизировать процессы заряда/разряда, и нужны контроллеры.

Изготовление платы

Для работы потребуется:

  • Стеклотекстолит фольгированный;
  • Наждачная бумага (очень мелкозернистая и нулёвка);
  • Растворитель для обезжиривания;
  • Глянцевая бумага для лазерного принтера (1 лист);
  • Утюг;
  • Лимонная кислота;
  • Перекись водорода;
  • Соль пищевая;

Для платы понадобится кусок текстолита размером 4Х6 сантиметра. Обрезать её в нужный размер лучше ножовкой по металлу. Потому что при работе ножницами текстолит может расслоиться и появятся грубые заусенцы.

Обязательно обрабатываем кромку мелкой наждачной шкуркой. Чтобы снять слой оксидной плёнки, очень аккуратно обрабатываем поверхность нулёвкой.

Последний подготовительный этап – обезжиривание. Но это перед тем как приложить распечатанную схему.

На лазерном принтере, перед распечаткой схемы, надо убрать функцию «Экономия тонера», чтобы отпечаток был насыщенным. Использование глянцевой бумаги предпочтительнее потому, что она менее гигроскопичная, и тонер не будет впитываться в структуру материала.

Полученное изображение обрезаем в размер, не касаясь пальцами лицевой стороны снимка.

Расстелите на ровный стол салфетку, совместите снимок с текстолитом и аккуратно уложите этот «бутерброд» на подготовленную подложку.

Максимально разогретым утюгом придавите на 30-40 секунд заготовку. Без всяких движений, чтобы не было смещения, поднимите утюг. Теперь накройте бумажной салфеткой в 3-4 слоя, и ещё раз прижмите утюгом, примерно на 1 минуту.

Затем можно сделать несколько разглаживающих движений. Утюг снимаем, текстолит с пристывшим к нему листом фотобумаги на 2-3 минут опускаем в тёплую воду, чтобы отмокла целлюлозная основа.

Аккуратно снимаем бумагу и ватной палочкой смоченной в спирте удаляем её остатки. На фольгированном стеклотекстолите должен остаться тонер на месте будущих дорожек.

Травление платы контроллера зарядки АКБ

Предлагаемый состав для травления состоит из наиболее доступных реактивов и обладает хорошей химической активностью. Единственный его недостаток перед растворами на основе хлорного железа и медного купороса, это невозможность длительного хранения.

В 100 мл перекиси сначала растворяют 30 гр. лимонной кислоты, затем добавляют поваренную соль и перемешивают до тех пор, пока не останется кристаллов.

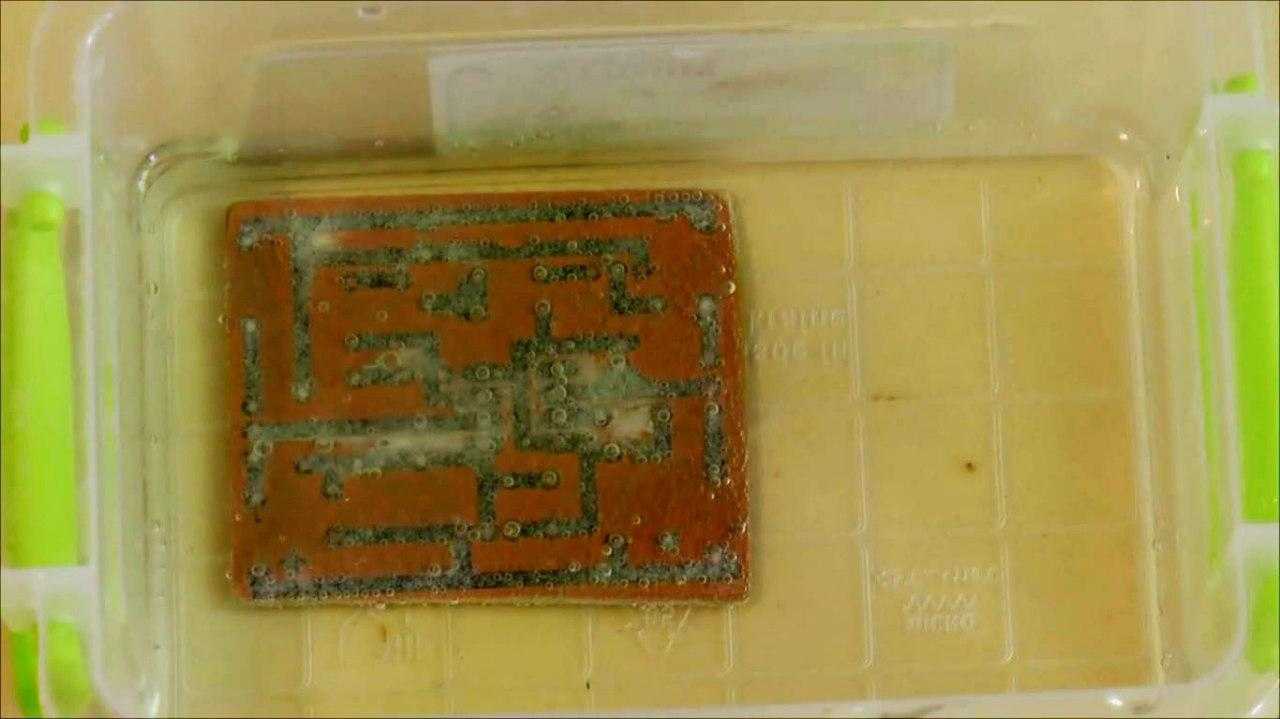

Готовый реактив наливаем в пластиковый контейнер и аккуратно опускаем заготовку платы.

Лучше её положить лицевой стороной вверх, потому что образующиеся газовые пузырьки будут изменять скорость реакции на разных участках текстолита.

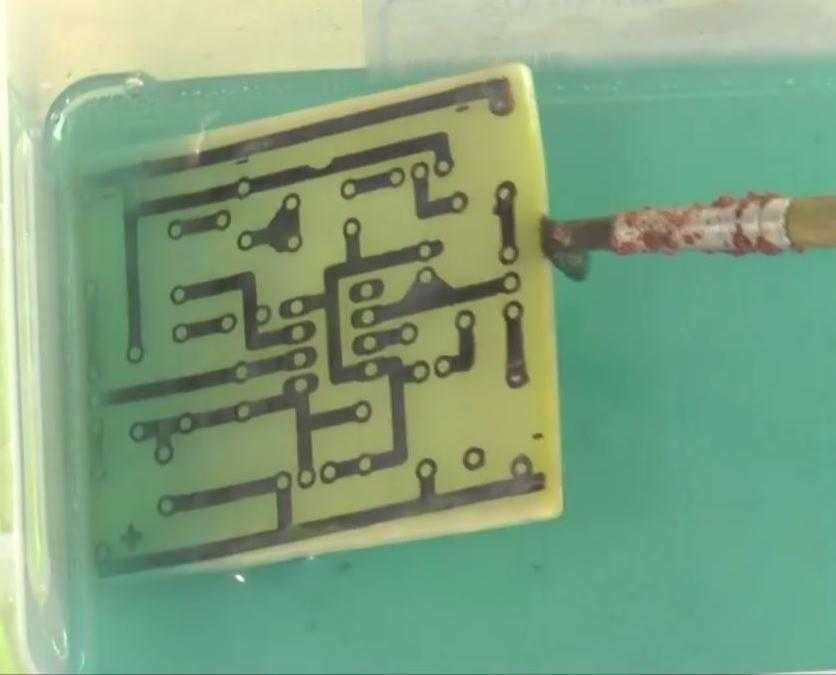

Рекомендуется чуть шевелить заготовку, касаясь её края зубочисткой или соломинкой. Можно чуть «помочь» травлению кисточкой. При температуре раствора 25-30˚C, процесс занимает 25-35 минут.

Протравленную заготовку промываем под струёй холодной воды, высушиваем и удаляем тонер нулёвкой. Работать абразивной шкуркой надо без нажима и фанатизма. Достаточно нескольких лёгких движений.

ВАЖНО: следите чтобы не удалить слой медной фольги!

Можно сделать несколько движений наждачной бумагой, а потом тщательно протереть поверхность салфеткой смоченной в уайт-спирите.

Финишная подготовка платы

Для сверления отверстий используют сверло 0,8 мм. Стеклотекстолит сверлиться достаточно легко, но всё равно следите, чтобы дрель была направлено строго вертикально, а рука не дрожала.

СОВЕТ: положите плату на деревянный брусок, просверлите два угловых отверстия по диагонали и через них зафиксируйте заготовку тонким сапожным гвоздиком или отточенной скрепкой. Остальные отверстия можно сверлить, удерживая дрель двумя руками.

После сверления нулёвкой надо аккуратно удалить заусенцы.

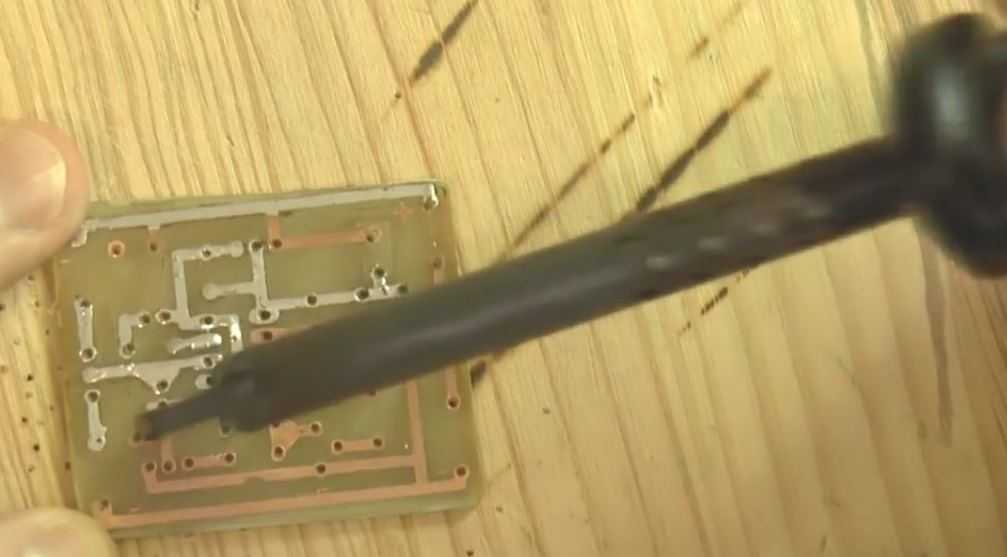

Для более лёгкого лужения дорожек, рекомендуется приготовить спирто-канифольный флюс. Для этого 5 гр. порошка канифоли, растворяют в 20 мл. спирта. Удобнее это делать в пузырьке от «лака для ногтей».

Спирто-канифольным флюсом покрывают всю поверхность платы, а затем тонким слоем наносят припой на медные дорожки.

По окончании лужения, канифоль необходимо удалить с поверхности платы. Так как канифоль на 90% состоит из дитерпеновых кислот, то её остатки вызывают коррозию металлов. Удаляют канифоль спиртом или ацетоном.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
