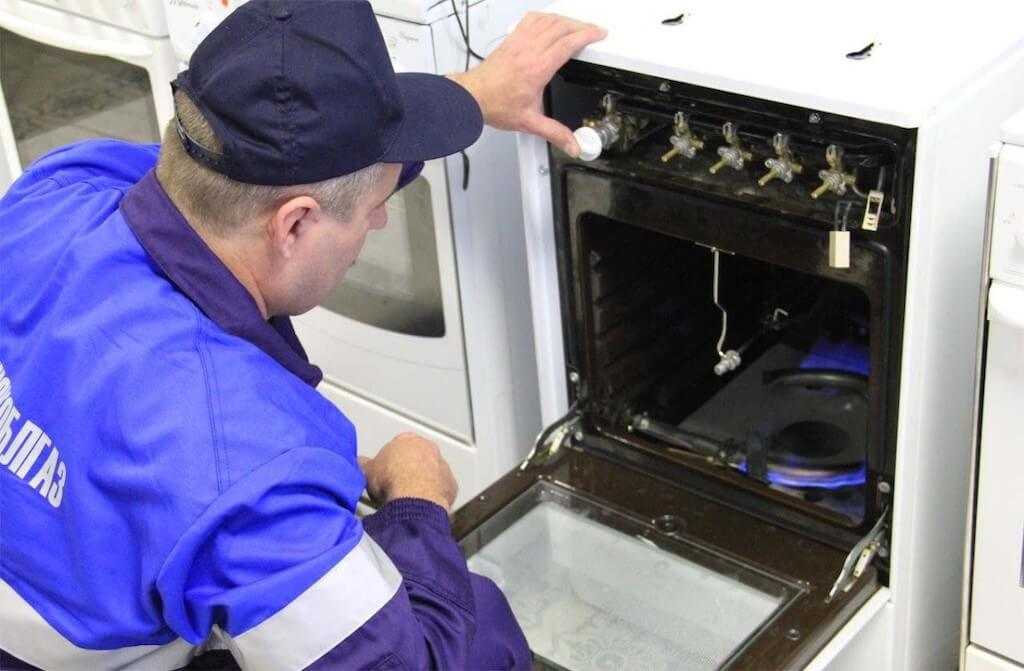

Как заменить электромагнитный клапан в газовой плите

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • сопротивление;
  • величину напряжения (переменного и постоянного);
  • силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.


Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.


По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Что это такое?

Благодаря термопаре подача газа прекращается, если вдруг пламя на газовой конфорке погаснет. Термопара устанавливается не только на газовых плитах, но и на других газовых устройствах, например котлах. Используется это устройство не только в бытовых целях, но и в энергетической промышленности, в сфере газовой и нефтяной добычи, также его часто используют фармацевты и биотехники.

Принцип работы этого устройства в том, что он может измерять температуру прибора, в котором устанавливается. Принцип работы – датчик, который определяет, потухла горелка или все еще работает.

Это интересно: Договор на техническое обслуживание газового оборудования: как выбрать газовую компанию

Замена термопары самостоятельно

Для того чтобы выполнить замену термопары, с газплиты необходимо осторожно снять переднюю рабочую панель, поднять панель с установленными конфорками

Наконечник термодатчика жестко закреплен около конфорки либо горелочного устройства посредством гайки. Возможно, что она в процессе работы закипела и сразу не откручивается.

В этом случае не рекомендуется сильно нажимать на гаечный ключ, так как возможно сломать крепление и повредить плиту. Предварительно потребуется обработать соединение специальным аэрозолем для растворения накипи. Алгоритм замены термопары на газовой плите:

При помощи гаечного ключа откручивают гайки, которыми зафиксирован термодатчик к электромагнитному клапану

Осторожно достают один из рабочих зон термодатчика. Осматривают рабочую зону

Если она покрыта различными загрязнениями либо поверхность повреждена процессами окисления, ее потребуется зачистить мелкой наждачной бумагой. Второй наконечник датчика к э клапану монтируется посредством резьбового соединения или 2-х обжимных соединений

Убрать их не сложно. Проверяют при помощи мультиметра датчик. Один из наконечников присоединяют к мультиметру, а второй нагревают при помощи обычной зажигалки. Прибор должен показать значение не ниже 20 мВ. Исправный первичный датчик устанавливается в обратной очередности. Одним наконечником он укрепляется около конфорки, а другим к электромагниту.

Пользователю газовой плиты, который самостоятельно решил заменить неисправную термопару нужно обратить внимание на ее конструкцию при выборе. Лучше использовать родную термопару согласно модификации газовой плиты. Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Все термопары выпускаются разными по длинам от 45 до 120 см, что связано с конструкцией плит

Важно при установке обратить внимание на то, что проводники датчика в зоне до клапана не должны быть перетянуты либо болтаться. Их соединение с клапаном обязано быть жестким, свободный разъем в данном соединении непозволительно

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом

Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции

Смена в духовке термопары для газовой плиты Hansa производится несколько другим образом. Прежде необходимо убрать крышку газплиты, которая располагается на обратной стороне конструкции.

Далее находят термопару и отсоединяют ее от рассекателя пламени в духовке. Проверку на работоспособность проводят аналогично вышеобозначенному алгоритму.

Перед тем как снять термопару с газовой колонки потребуется два рожковых ключа 14 или 15 в зависимости от конкретной модификации колонки. На многих из них термодатчик закрепляется винтами. Далее действия аналогичны, как для газовой плиты.

Можно ли отключить газ-контроль самостоятельно?

Правильная и безопасная установка, подключение/отключение и даже эксплуатация газовых плит лежат на плечах владельцев квартир и квартиросъемщиков. Эта ответственность прописана в Гражданском кодексе РФ, в статье 210.

При желании самовольно отключить газовое оборудование необходимо ознакомиться с документом под названием «Строительные нормы и правила газоснабжения 2.04.08-87». Там черным по белому сказано, что необходимо вызвать квалифицированного специалиста с аттестатом от Газонадзора и сертификатом.

Пытаться самому отключить систему газ-контроль можно только в том случае, если уже был опыт ремонта подобных приборов, а их устройство кажется знакомым.

Самое главное, что необходимо сделать — отключить подачу газа

Кроме этого, важно соблюсти следующие правила безопасности:. p, blockquote 37,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

  • обесточить полностью кухню и убрать все приборы с автономным питанием — даже смартфоны;
  • открыть нараспашку окна;
  • перекрыть кран на газовой плите и вынуть вилку прибора из розетки;
  • поставить заглушку на трубу;
  • проверить качество заглушки с помощью мыльного раствора — он не должен пузыриться;
  • если раствор запузырился, появились свистящие звуки или запах газа, необходимо срочно вызвать аварийную службу.

p, blockquote 39,0,0,0,0 —>

  1. Открыть систему газового контроля;
  2. Отсоединить термопару — это делается ключом;
  3. Извлечь электроклапан;
  4. Вытащить из клапана пружину;
  5. Вставить клапан;
  6. При желании присоединить термопару;
  7. Собрать плиту;
  8. Проверить качество соединений мыльным раствором.

Источник

Как работает термопара в газовой плите

Для приготовления пищи в быту зачастую применяются газовые плиты, в которых устанавливаются специальные устройства контроля температуры. За счет ряда преимуществ для измерения используется термопара. Как правило, одно упоминание об этом незамысловатом устройстве вызывает ряд трудностей в понимании его назначения и принципа работы. Поэтому в данной статье мы рассмотрим назначение и принцип действия термопары для газовой плиты.

Что такое термопара?

Термопара представляет собой датчик, преобразующий изменение температуры в электрический сигнал. В дальнейшем электрическая энергия от такого датчика участвует в работе электроники и автоматики плит, газовых котлах и колонках. При изменении электрического потенциала на концах термопары в определенных пределах происходит блокировка газконтроля и горение в газовой плите прекращается. Такое устройство позволяет, как поддерживать подачу газа к пламени горелки, так и прерывать его подачу в аварийных ситуациях.

Физически термопара представляет собой электрический контакт между двумя проводниками из различных материалов. Такой контакт может обеспечиваться посредством:

  • Пайки – обеспечивает хороший контакт для легкоплавких материалов;
  • Сварки – обеспечивает наиболее точные измерения, но и наиболее энергоемкий процесс при изготовлении контакта, хорошо подходит для тугоплавких материалов;
  • Обжима – наиболее простой способ, но обеспечивает достаточно низкую точность, поскольку при температурном расширении и сужении нарушается плотность контакта.

В зависимости от параметров работы газовых колонок или плит применяются соответствующие способы соединения проводников. Следует отметить, что термопара плиты – это сам контакт, в то время, как все остальные составляющие (провода, экран, выводы и т.д.) представляют собой термометр.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

  • сердечник с обмоткой,
  • колпачок,
  • возвратная пружина,
  • якорь,
  • резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

  • это сопровождается уменьшением напряжения на концах термопары,
  • возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки,
  • клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Рекомендации по безопасности

Газ-контроль – термопара – устройство, которое отвечает не только за качественную работу, но и за безопасность. Чтобы во время эксплуатационного периода негативные факторы никак не проявляли себя, рекомендуем взять на заметку несколько советов:

  1. Отдавайте предпочтение устройствам, которые укомплектованы толстой проволокой.
  2. Старайтесь не нагружать систему резкими температурными перепадами.
  3. Во время пользования следите за тем, чтобы проволока не колебалась и не была слишком натянута.
  4. Все датчики должны работать стабильно.

Подача газа в газовой плите осуществляется непрерывно, пока вы не примените алгоритм: включить/выключить. Устройство термопара в Москве и за её пределами стремительно набирает популярность, поскольку оно снижает к минимуму любые негативные последствия. Если нет источника нагрева – газ автоматически будет отключён.

Проверка и замена

Несмотря на неприхотливость и надежность, датчики иногда выходят из строя. Основной признак неисправности этого узла котла — затухание фитиля после отпускания кнопки, даже если был выдержан предусмотренный инструкцией интервал удержания. В части случаев неполадка проявляется иным образом: остается пламя на запальнике, но после появления огня на главной горелке подача топлива прекращается.

Возможные причины сбоев:

  • образование сажи. Покрываясь сажей, электрод начинает хуже нагреваться и постепенно выдает напряжение меньше требуемого минимума;
  • прогоревший корпус модуля;
  • плохая пайка или иное нарушение контакта между частями электрода;
  • ослабевшая гайка крепления. Стержень при этом перекашивается, пламя воздействует неравномерно, и прогрев нарушается;
  • обрыв электрической цепи датчика тяги или полная его поломка.

Важно отметить, что проблемы датчика тяги тоже вызывают сбои термопары, поскольку данный сенсор включен в разрыв электрической цепи. Для исключения влияния «тяги» следует выполнить проверку временным замыканием провода

Рассмотрим подробнее диагностику термопар.

Методика проверки

Понадобятся:

  • набор рожковых ключей;
  • чувствительный мультиметр с возможностью измерять напряжения до 100 мВ, или другой прибор с аналогичными возможностями.

Как проверить термопару мультиметром на газовом котле:

  • перекрыть подачу газа с крана подводящей топливо трубы;
  • снять кожух котла или его переднюю панель (зависит от конкретной модели агрегата);
  • открутить ключами крепящие термоэлектрод и соединительную трубу гайки;
  • демонтировать датчик пламени;
  • осмотреть электрод, кистью или куском ветоши счистить с него сажу. Если на металле виден прогар материала, узел необходимо заменить;
  • зажимы мультиметра устанавливаются на медную трубку и центральный контакт пары. На приборе выставляется минимальный предел измерения — до 1 В или 0.1 В, если позволяет шкала;
  • далее следует нагреть электрод. Это можно сделать с помощью горелки или зажигалки, или на газовой плите;
  • при нагреве исправная пара обязана выдавать напряжение от 0.02 В и выше. Если же на шкале отображается 0, ток «прыгает» или стабилен, но не выходит за предел 20 мВ, необходима замена.

Проверка без демонтажа

Возможно быстро проверить термопару на газовом котле без снятия собственно узла. Чтобы продиагностировать исправность блока, следует открутить крепежную гайку, разъединить трубку и автоматику защитной системы и подсоединить тестер по описанной выше схеме. После того:

  • зажгите запальник и держите кнопку;
  • параллельно контролируйте показания тестером.

Такая проверка термопары удобна, хотя имеет недостаток — в таком случае нельзя визуально оценить состояние электрода и снять накопившуюся сажу.

Устройство

Универсальная термопара имеет несколько составляющих.

  1. Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
  2. Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
  3. Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
  4. Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

  1. Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
  2. Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Проверка

Проверить термопару на работоспособность достаточно просто. Для этого необходимо сначала демонтировать элемент. Перед демонтажем можно провести чистку. Выполняется она следующим образом:

Необходимо при помощи наждачной бумаги зачистить корпус наконечника. Скопившийся нагар не пропускает тепло, что приводит к долгому нагреву термоэлемента. Также нужно проверить все электрические контактные соединения. Часто при включении нескольких конфорок происходит повышение температуры, от чего плавится изоляция проводов. Не изолированные провода могут касаться корпуса плиты, создавая короткое замыкание

Стоит обратить внимание на жесткость усадки клемм. Нагрев медных наконечников может снизит контакт с проводником, от чего клапан просто не получит напряжения для создания магнитного поля

После чистки нужно повторить включение плиты. Если проблема осталась прежней, термопару нужно демонтировать.

Часто в одной плите установлены термоэлементы на всех конфорках и внутри шкафа. Если чистка не привела к желаемому результату, придется демонтировать и проверить все элементы.

Перекрыть главный кран подачи газа. Понять верхнюю панель плиты. Если устройство находится внутри духового шкафа, демонтировать дверцу. Найти электромагнитный клапан. При помощи гаечного ключа отсоединить элемент от корпуса клапана. Газовые регуляторы имеют различное соединение, простое штуцерное или в виде клемм

Отсоединять клеммы нужно осторожно, чтобы не поломать выступающий наконечник. Восстановить его не удастся

Далее понадобится просто осмотреть поверхность элемента. Если он поврежден, то проверка не потребуется. Деталь придется заменить. Починить расплавленную пару невозможно. Если корпус целый, понадобится проверка мультиметром:

  1. Мультиметр установить в режим замера минимального постоянного электрического напряжения.
  2. В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
  3. Щуп «минус» соединить с корпусом элемента.
  4. Нагреть наконечник на открытом пламени.

При нагреве, исправный термоэлемент должен выработать долю электрического тока от в 17–25 мВ. Если напряжение отсутствует или ниже этих значений, деталь требует замены. Прозванивать деталь на сопротивление не рекомендуется. Такая проверка покажет только целостность корпуса. Неработающую термопару запрещается разбирать с целью ремонта. Восстановить нагревательные элементы не получится, так как невозможно найти детали для замены.

В случае исправной термопары, проверки потребует электромагнитный клапан. Отремонтировать его сложно, при неисправности лучше заменить новым. Для проверки клапан нужно демонтировать, предварительно перекрыв подачу газа. На работающих плитах такую процедуру выполнять нельзя. Далее:

  1. Проверить деталь на загрязнения.
  2. Вынуть и почистить фильтр, на последних моделях он расположен со стороны входа.

Далее понадобится батарейка или блок питания. «+» контакт от батарейки необходимо соединить с единственной клеммой устройства, «минус» при помощи куска провода подается на корпус. В течение минуты должен прозвучать щелчок, оповещающий об открытии запорного устройства. После отсоединения батареи от клеммы, щелчок должен повторится, оповещая о закрытии затвора. Если клапан не отреагировал на подачу напряжения, его необходимо поменять строго на аналог. В случае закрытия во время подачи напряжения, клапан тоже признается непригодным.

Не работает газ контроль

Система газ контроль – совокупность элементов, которые контролируют сгорание газа подаваемого на газовую горелку плиты или варочной панели, или любого другого газового оборудования. Эксплуатация газовых приборов с неисправным газ контролем практически невозможна, так как из-за износа отдельных деталей он постоянно будет выключать горелку. Для того чтобы отремонтировать газ контроль плиты вам следует обратиться в нашу службу за профессиональной помощью. Мы как организация по работе с газовым оборудованием должны хорошо представлять, что такое газ контроль плиты и как он работает, поэтому мы написали данную статью для демонстрации наших знаний.

Отличия от датчика температуры

В автоматических газовых котлах, помимо термопары, может устанавливаться ещё и датчик температуры — он позволяет снизить интенсивность пламени при достижении заданной пользователем температуры.

Визуально они похожи, поэтому их можно перепутать. Основные отличия:

  • у датчика температуры основа — это массивный цилиндрический сифон в форме запаянной медной колбы;
  • у термодатчика — более тонкая капиллярная трубка;
  • термодатчик устанавливается возле водяного радиатора (так как замеряет температуру теплоносителя, а не пламени в камере горения);
  • термодатчик соединяется с клапаном автоматики.

Принцип работы температурного датчика также отличается. Внутри колбы — специальная жидкость, которая при нагревании расширяется, передает давление в автоматику, а та, в свою очередь, регулирует положение клапана.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

  1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
  2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
  3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
  4. После замены элемента нужно контролировать его работу в течение нескольких дней.
  5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
  6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Достоинства и недостатки применения термопары

Достоинства:

  • Несложная и недорогая конструкция;
  • Термопара является одновременно и температурным датчиком, датчиком контроля пламени;
  • Продолжительный срок эксплуатации ввиду отсутствия движущихся деталей;
  • Большой спектр фиксируемых температур;
  • Производимые измерения отличаются достаточной точностью;
  • Элемент легко монтируется и переустанавливается.

Недостатки:

Зависимость между разницей потенциалов и температурой не является линейной;

  • Существует предельный уровень напряжения в 50 мВ, что создаёт некоторую неточность при выявлении температурных значений;
  • Возможность ремонта элемента практически отсутствует, в большинстве случаев приходится прибегать к полной замене.

Проверка, чистка, замена

Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент.

Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.

Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje и т.д. следует для начала почистить термопару в плите, для этого:

  • Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты; Рис. 5: удалите из духовки все лишнее
  • Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени; Рис. 6: термопара в духовке
  • При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
  • Соберите удаленный мусор и опробуйте работоспособность.

Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты.

Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.

Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).

Рис. 7: проверка термопары мультиметром

Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или автоматика газконтроля неисправна.

Замена термопары газовой плиты

В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:

  • Приобретите в интернете новую модель для замены, лучше это делать по коду термопары, который можно обнаружить на самом устройстве либо в паспорте газовой плиты;
  • Также отключите плиту от электрической сети и системы газоснабжения;
  • Снимите переднюю панель и верхнюю крышку плиты и отключите электрические выводы в месте их подключения к электромагнитному клапану; Рис. 8: Снимите переднюю панель или верхнюю крышку
  • Открутите в духовке гайку крепления и выньте термопару, если крепежный элемент сразу не поддается, не прилагайте чрезмерный усилий, чтобы не сломать место крепления, используйте WD-40 или любой другой растворитель; Рис. 9: Открутите термопару
  • Установите новую термопару в отверстие и закрепите ее по аналогии с предыдущей, подключите к цепи внутренней электропроводки плиты; Рис. 10: Установите новую термопару
  • Соберите в обратной последовательности и опробуйте работоспособность газовой плиты.

Признаки неисправности

Принцип функционирования газовой духовки состоит в разогреве воздуха за счет сжигания газа, поступающего от городского трубопровода или баллона. Подача природного топлива регулируется с помощью крана на газопроводе. Затем топливо проходит через сопло, смешивается с воздухом и возгорается, обеспечивая жар, требующийся для приготовления блюд. Наиболее часто неисправность оборудования вызвана сбоями системы газ-контроль, что вызывает внезапное затухание огня. Признаки того, что не работает духовка газовой плиты, следующие:

  • газ поступает, однако, при давлении на кнопку пламя не зажигается;
  • устройство слабо или неравномерно прогревает пищу;
  • дверцы плохо прилегают или духовка не закрывается;
  • огонь гаснет через некоторое время после возгорания;
  • жар в духовке не регулируется;
  • не тухнет, пока держишь ручку;
  • огонь желто-красного цвета, духовой шкаф коптит;
  • пламя горелок имеет разную высоту;
  • происходит заедание при открывании дверки;
  • духовой шкаф сильно нагревается при работе.

Что это и для чего нужно?

Приобретение термопары для газовой плиты – забота о безопасности своей семьи.

По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.

Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.

Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.

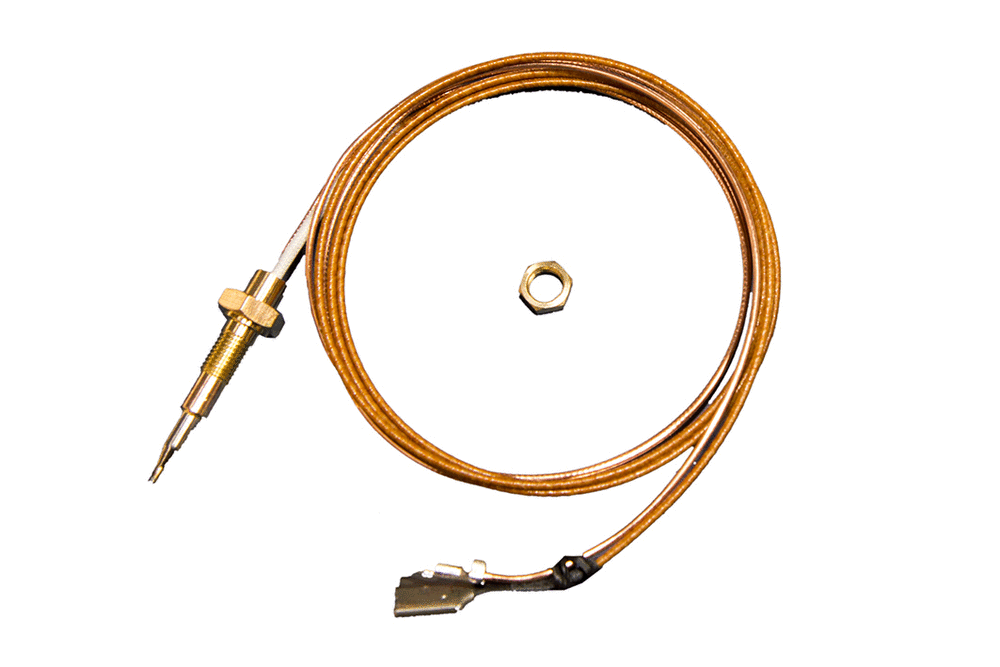

В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.

Повторим физику

Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.

Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток. При этом, чем больше нагревать спайку проводников, тем больший ток возникает.

Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.

Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.

Маркировка термопар

Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант.

Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.

Различают следующие типы:

  • K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
  • L (ТХК) – хромель с копелем. Основная черта – долговечность.
  • J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
  • T – медь с константаном. Прибор узкой специализации для особо низких температур.
  • E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
  • N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.

В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.

Где и как это используют?

В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.

Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.

В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.

Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.

На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.

Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.

Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.

В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.

Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
