Геотермальное отопление дома: принцип работы и типы конструкций

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

  • высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
  • неограниченные запасы тепловой энергии земли;
  • отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
  • автономность работы без контроля и вмешательства со стороны;
  • безопасность и экологичность, исключающие использование углеродов и горючих элементов;
  • возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Плюсы и минусы самодельного оборудования

Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.

Этапы цикла Карно:

  • жидкий фреон по трубке поступает в испаритель;
  • взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
  • рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
  • далее поступает в конденсатор, который выступает теплообменником;
  • отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
  • в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.

Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.

Внимание! Для получения 3-4 кВт тепловой энергии расходуется в среднем 1 кВт электричества. Дополнительно выделяют следующие плюсы использования самодельного оборудования:

Дополнительно выделяют следующие плюсы использования самодельного оборудования:

  • отсутствие шума, посторонних запахов;
  • не требуется установка вспомогательных конструкций, дымохода;
  • работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
  • возможность установки системы в удобном месте;
  • многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
  • безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
  • долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.

Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Как рассчитать мощность ГН?

При максимальной нагрузке система тепловых насосов выдает температуру теплоносителя +65 С. Но это самые высокие параметры, а оптимальными считаются показатели в пределах +45 С…+50 С, этого достаточно для подключения к системам низкотемпературного типа, например, к теплым полам.

Чтобы рассчитать коэффициент мощности и др

характеристики, следует принимать во внимание особенности эксплуатации оборудования:

  1. Мощность. Для 1 м2 потребуется тепловая отдача в 0,7 кВт. Для отопления дома размером в 200 м2 нужна установка, производительность которой не ниже 14 кВт.
  2. Чтобы рассчитать, сколько труб нужно для геотермального контура, берутся факторы влажности, типа грунта, заглубление уровня промерзания (средний показатель). В среднем для выработки 1 кВт теплоэнергии нужно 40-60 м водяного контура, заглубленного в грунт.
  3. Затраты электроэнергии будут выше, если СОР маленький и наоборот – чем выше показатель СОР, тем меньше затраты электричества. Циркуляция теплоносителя осуществляется за счет принудительного перемещения в первичном водяном контуре, а также требуется нагнетание давления фреона в модуле компрессора, поэтому показатели СОР должны быть максимально высокими.

Сомневаясь в выборе того или иного типа установки, необходимо посоветоваться со специалистом. Учитывая приведенные параметры, мастер поможет подобрать оборудование, которое будет отвечать всем требованиям заказчика.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
Затем нужно снять с вала наружную крыльчатку.
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Варианты расположения теплообменников

Различается геотермальное отопление за счет тепла земли по расположению оборудования. Теплообменник может устанавливаться вертикально и горизонтально. При горизонтальном монтаже выкладка осуществляется в котлован или на дно водоема, укладка в форме змеевика. Вертикальный монтаж теплообменников – это установка оборудования в шахтах или скважинах.

Рассмотрим подробнее оба варианта:

  1. Вертикальное размещение требует заглубления на 50-100 метров, где круглогодичная температура грунта не бывает ниже +10 С. Для установки теплообменника пробуриваются скважины, где формируется внешний контур системы. Глубина шурфа может достигать 200 м, параметры скважины будут зависеть от индивидуальных геологических показателей местности. Срок службы системы от 100 лет. Если вертикальное размещение предполагает отбор тепла у воды, то бурятся 2 водоносные скважины, из дебитовой забирается жидкость, которая после отработки в системе отопления сливается во вторую, приемную скважину.
  2. При горизонтальном размещении коллектора будет много земляных работ, причем сначала требуется выяснить точку промерзания грунта. Трубопроводы выкладываются ниже точки промерзания, для чего выкапываются траншеи. Площадь обработки грунта для формирования системы велика, например, для дома в 250 м2 нужно задействовать примерно 600 м2 теплообменника, то есть 6 соток.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

  1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
  2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
  3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

  1. Система без электропитания неработоспособна.
  2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Принцип действия – обобщенная схема

Чтобы понять принцип действия теплового насоса, ознакомимся вначале с обобщенной схемой его устройства. Благодаря этому, у нас появится возможность двигаться от простого к сложному.

Разбираемся с принципом действия теплового насоса

Начать следует с замкнутого контура. В этом контуре движется газ, который циркулирует благодаря компрессору. Согласитесь, сейчас у данной конструкции практически нет никаких функций, однако если оборудовать ее некоторыми компонентами, то можно получить функционирующий тепловой насос.

Замкнутый контур

В первую очередь, добавляем в нашу схему расширительный клапан.

Добавлен расширительный клапан

Сейчас в нашем контуре имеются две области — высокого и низкого давления. Вместе с тем, мы можем наблюдать немаловажный физический эффект: сжимающийся газ нагревается, а во время снижения давления, напротив, его температура снижается.

Контур состоит из двух областей

Максимальная в данном случае температура наблюдается в точке, где газ выходит из компрессора.

Температура газа на выходе из компрессора самая высокая

Наименьшая же температура наблюдается на выходе из расширительного клапана.

Температура газа на выходе из расширительного клапана самая низкая

Далее в систему добавляем пару теплообменников.

В систему добавлены теплообменники

Газ, у которого высокая температура, при прохождении через теплообменник будет большую часть тепла отдавать внешнему потребителю. Вместе с тем, газ, температура которого низкая, при прохождении через теплообменник, напротив, будет поглощать тепловую энергию из наружного источника.

Прохождение горячего газа через теплообменник

Конструкция, которая у нас получилась, имеет все функции, которые должны присутствовать у теплового насоса. Но чтобы она была полноценной, необходимо оснастить ее источником низкотемпературного тепла, а также выполнить подключение к отопительной системе.

У этой конструкции имеются все функции теплового насоса

Самым оптимальным для нашего региона вариантом является применение геотермальных зондов, которые и будут служить источниками упомянутого выше низкотемпературного тепла.

Использование геотермальных зондов

Что же касается отопительных приборов, то в качестве таковых могут использоваться батареи, теплые полы/стены.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Принцип работы и составные части теплового насоса

В принципе, работа теплового насоса представляет собой совместное функционирование трех замкнутых контуров, которые взаимодействуют между собой:

  •  Первый, по которому циркулирует теплоноситель, забирающий тепловую энергию из низкотемпературной окружающей среды (почвы, воды, воздуха);
  •  Второй, в котором циркулирует жидкость с низкой температурой испарения (например, фреон), забирает эту энергию, с помощью процессов испарения и конденсации увеличивает температуру и отдает тепло третьему контуру;
  •  Третий контур представляет собой ни что иное, как систему отопления дома (чаще всего теплые полы), он забирает тепловую энергию из конденсатора и отдает помещению.
  • По такому принципу работают все тепловые насосы, но в устройствах типа «грунт, вода/вода» в первом и третьем контурах жидкий теплоноситель, в устройствах «воздух/вода» — вместо первого контура наружный воздух, а в устройствах «воздух/воздух» и вместо первого и третьего контуров воздух наружный и помещения соответственно.

Для того чтобы такая система работала необходимы такие основные элементы:

  • Испаритель –в котором под воздействием тепловой энергии теплоносителя первого контура , через теплообменник, происходит нагревание и испарение жидкого хладагента (фреона);
  • Компрессор, который сжимает парообразный хладагент (при этом происходит выделение тепловой энергии);
  • Конденсатор, в котором теплый сжатый хладагент с помощью теплообменника отдает свою энергию теплоносителю третьего контура, а сам конденсируется (превращается в жидкость).
  • Терморегулирующий вентиль или клапан (ТРВ).

Все эти элементы соединены между собой герметичным трубопроводом второго контура. Испаритель, кроме того, должен иметь возможность подсоединения к первому контуру, а конденсатор – к системе отопления дома.

Рис. 1 Основные элементы теплового насоса

к содержанию

Геотермальное отопление: что это и его принцип работы

Принцип работы геотермального отопления заключается в наличии в устройстве специальной системы, которая помогает черпать тепловую энергию из недр земли. Состоит конструкция из внутренней и внешней части системы отопления. Получается, что она включает насос, а также два контура.

Принцип действия и схематическое расположение составляющих системы отопленияИсточник otoplenieblog.ru

Теплоноситель, который проходит по трубкам и радиаторам отдает тепло внутренней части помещения. Также возможно подключение к этой системе и теплого пола, при условии, что он является составляющей внутреннего контура.

Внешняя часть системы находится глубоко в грунте или в воде, имеет достаточно большие габариты. В качестве теплоносителя часто выступает антифриз (используется и обычная вода). Основным элементом во всей этой конструкции является тепловой насос. Во время своей работы он затрачивает до 1 кВт мощности, при которых способен выдавать энергию в количестве 4-5 кВт.

Все тепло, которое вырабатывается наносом отдается дому через батареи, радиаторы, теплые полы, на этом и выстраивается принцип работы экономного геотермального отопления.

Горизонтальный тип геотермального отопленияИсточник odstroy.ru

Что происходит в рабочем состоянии

На данном этапе рассмотрим, как работает геотермальное отопление дома. Для этого распишем все в виде пошаговых пунктов:

  • Теплоноситель во внешнем контуре приобретает температуру окружающей среды.
  • В таком состоянии он поднимается к насосу, где разогревается окончательно.
  • Давление в дросселе повышается, вследствие чего теплоноситель сужается.
  • Далее энергия земли в разогретом состоянии поступает по трубам в дом.

Геотермальная система отопления своими руками — пошаговая инструкция

Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.

Изготовление теплового насоса

На стене следует закрепить компрессор от кондиционера или холодильника.

При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).

Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.

Испаритель делается из того же материала.

Самодельный тепловой насос

В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).

Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.

Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.

Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.

Строительство наружного контура

Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.

Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.

При изготовлении теплового насоса мощностью 9 кВт по теплу придется потратить:

  • на изделия и материалы для конденсатора: 163 доллара;
  • для испарителя: 206 долларов;
  • на б/у компрессор и фреон: около 50 долларов.

При наличии автоматики общая стоимость самодельного теплового насоса составит примерно 500 долларов.

Полипропиленовая труба марки PN10 диаметром 50 мм для наружного контура будет стоить по 193 руб. за погонный метр.

Знаете ли вы, что отопить дом совершенно бесплатно можно, используя тепло земли? Геотермальное отопление: принцип работы. достоинства и недостатки технологии.

Принцип действия теплового насоса для отопления дома разберем в этой статье.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Геотермальный тепловой насос для отопления своими руками

Правила выбора теплового насоса

Модель ТН подбирается в зависимости от условий установки станции. Ограничения могут быть связаны с рельефом местности, уровнем залегания грунтовых вод, отсутствием площади участка для раскладки петель, наличием водоема. Например, если грунт скальный, то бурение до обводненных пластов выльется в значительные расходы – придется искать вариант с горизонтальным расположением петель, а это значит, что происходит освобождение больших площадей участка, или наличие близко расположенного водоема.

На что обратить внимание при выборе теплового насоса:

  • СОР. Это сокращение, принятое в мировой практике и определяющее рентабельность установки схемы, то есть производительность оборудования по отношению к затрачиваемому электропитанию. Например, СОР3 показывает, что на каждый 1 кВт потребляемого тока ТН производит 3 кВт тепловой энергии – показатель считается средним.
  • Выкладка контура. Схема также влияет на производительность всей станции. Чтобы уточнить, какая площадь потребуется для выкладки трубопровода в грунт, нужно рассчитать отапливаемую площадь и умножить на 3. Итоговая цифра – это показатель размера участка для выкладки контура. Например, если отапливать нужно 20 м2, то размер площади участка для выкладки петель равен 60 м2.
  • Функциональные возможности. Для того чтобы дом не только получал тепло зимой, но и охлаждался летом, следует купить сплит-систему.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

  1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
  2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
  3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
  4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
  5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

  • Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
  • Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
  • Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
  • Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

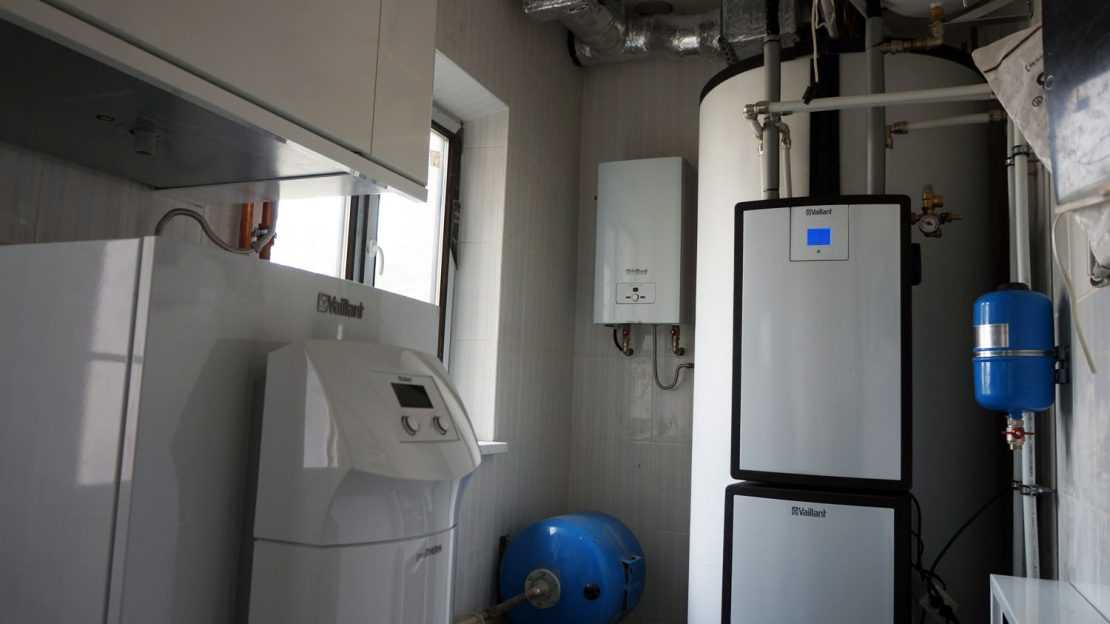

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

  1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
  2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
  3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Преимущества и недостатки системы

К плюсам относят:

  1. Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
  2. Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
  3. Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
  4. Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
  5. Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
  6. Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.

К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.

Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.

Как устроен внутренний контур теплового насоса

Внутренний контру таких систем устроен довольно традиционно. Нагревать помещения или, наоборот, охлаждать их могут теплые полы с водяным теплоносителем или специальные устройства – фанкойлы, напоминающие усовершенствованный кондиционер.

В таких системах не используются традиционные отопительные радиаторы, так как максимальная температура теплоносителя не превышает 55 градусов Цельсия.

Установка фанкойлов наиболее предпочтительна, так как они более эффективно могут работать как в режиме тепловентилятора холодной зимой, так и в режиме охлаждающего кондиционера жарким летом. Летом температура воздуха, поступающего из вентилятора может достигать минимальной величины в 7 градусов, что безусловно будет достаточно для эффективного охлаждения дома.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос. Это устройство состоит из таких элементов, как:

  • компрессорный узел (промежуточный элемент комплекса);
  • испаритель, передающий низкопотенциальную энергию теплоносителю;
  • дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
  • конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
