Газоводяной узел — сердце проточного газового водонагревателя. Именно он открывает подачу газа, когда вы включаете кран с горячей водой, и перекрывает её, когда водоразбор прекращается. Если узел неисправен, колонка не зажигается, шумит, греет слабо или вовсе не реагирует на открытый кран. Разберём, как устроен этот элемент, по каким признакам понять, что нужен ремонт газоводяного узла, и что можно сделать самостоятельно, а что лучше доверить специалисту.
Как устроен газоводяной узел
Узел состоит из двух частей, соединённых общим штоком: водяной и газовой. В водяной части находится мембрана и диафрагма с отверстием типа трубки Вентури. Когда вода течёт через узел, давление по разные стороны мембраны становится разным, и мембрана прогибается. Её движение передаётся на шток.
Шток нажимает на клапан газовой части и открывает подачу газа к горелке. Как только поток воды прекращается, давление выравнивается, пружина возвращает шток обратно, и газовый клапан закрывается. Такая схема работает без электричества и является базовой для большинства колонок.
- Водяная камера — корпус с мембраной и входным патрубком.
- Мембрана — гибкая резиновая или силиконовая перегородка.
- Шток — передаёт усилие на газовый клапан.
- Газовый клапан — открывает и закрывает подачу топлива.
- Пружина — возвращает механизм в исходное положение.
Признаки неисправности узла
Поломку узла редко удаётся спутать с другими, если внимательно понаблюдать за поведением прибора. Типичные симптомы:
- колонка не включается при открытии крана, хотя вода идёт нормально;
- горелка зажигается только при сильном напоре воды;
- пламя гаснет через несколько секунд после розжига;
- колонка не отключается после закрытия крана;
- вода на выходе течёт слабой струёй, хотя в кране напор хороший;
- из-под корпуса узла капает вода;
- слышны щелчки, свист или хлопки при розжиге.
Если вы хотите сопоставить свои наблюдения с типичными проблемами, полезно прочитать материал почему газовая колонка не греет воду: часть симптомов вызвана не узлом, а засором теплообменника или проблемами с тягой.
Основные причины поломок
Узел работает в постоянном контакте с водой, а значит, страдает от жёсткости, ржавчины и механических частиц. Основные причины выхода из строя:
- Износ мембраны. Со временем резина теряет эластичность, на ней появляются трещины и микропрорывы. Именно это самая частая причина.
- Загрязнение. Песок, окалина и известковый налёт забивают отверстие трубки Вентури и мешают мембране двигаться.
- Залипание штока. Налёт и высохшая смазка не дают штоку свободно перемещаться.
- Повреждение уплотнений. Резиновые кольца твердеют и перестают держать воду.
- Низкое давление воды. Формально это не поломка узла, но мембрана просто не получает достаточного усилия для срабатывания.
Диагностика перед ремонтом
Прежде чем разбирать узел, исключите более простые причины. Проверьте давление воды в магистрали, состояние фильтра на входе в колонку, наличие тяги и заряд батареек, если в приборе есть электророзжиг. Убедитесь, что газовый кран открыт, а в баллоне или магистрали есть газ.
Если всё это в порядке, переходите к проверке самого узла. Снимите кожух колонки, найдите водяную часть (обычно она находится снизу, рядом с патрубком холодной воды) и осмотрите её на предмет подтёков. Нажмите на шток вручную: он должен ходить свободно и возвращаться под действием пружины. Тугой ход или заедание — повод для разборки.
Подробный порядок действий при поломках этого элемента описан в материале ремонт водяного узла газовой колонки: пошаговое руководство.
Порядок ремонта: пошаговая инструкция
Работы с газовым оборудованием требуют аккуратности. Чистку и замену мембраны владельцы нередко выполняют самостоятельно, но любые вмешательства в газовую часть и в подводку газа должны проводить только специалисты газовой службы.
- Перекройте подачу газа и воды к колонке, откройте кран горячей воды, чтобы сбросить остатки.
- Снимите переднюю панель и ручки управления.
- Отсоедините трубки и фиксирующие элементы, мешающие демонтажу узла. Запомните или сфотографируйте расположение деталей.
- Открутите винты, соединяющие водяную и газовую части, аккуратно разделите их.

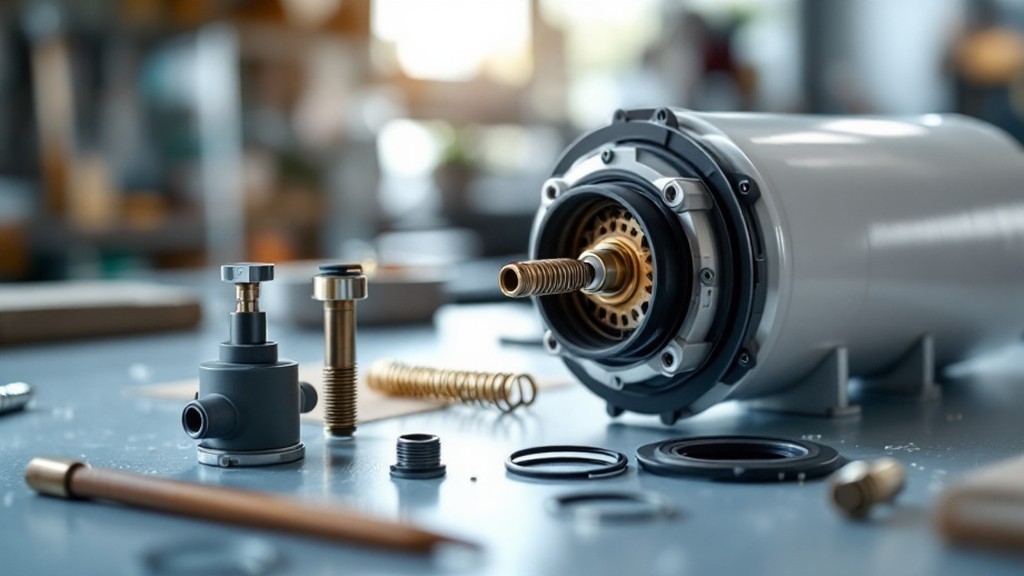

- Извлеките мембрану, шток и пружину. Осмотрите на предмет трещин, затвердевания и деформации.
- Очистите все детали мягкой тканью и слабым раствором лимонной кислоты, если есть известковый налёт. Не используйте острые инструменты.
- Замените мембрану и уплотнительные кольца на новые, подходящие по модели.
- Слегка смажьте шток и кольца силиконовой смазкой, допустимой для контакта с питьевой водой.
- Соберите узел в обратном порядке, равномерно затягивая винты крест-накрест.
- Подайте воду, проверьте герметичность, затем откройте газ и проверьте работу колонки.
Какие детали менять в первую очередь
Если узел разобран, имеет смысл заменить сразу весь ремкомплект: мембрану, уплотнители и сальник штока. Экономия на одной детали часто приводит к повторному ремонту через несколько месяцев. Обязательно подбирайте комплект по марке и модели колонки: размеры мембран у разных производителей отличаются.
Когда лучше вызвать мастера
Самостоятельный ремонт оправдан, если речь идёт о чистке и замене мембраны. Обратитесь к специалисту, когда:
- корпус узла имеет трещины или деформацию;
- чувствуется запах газа или есть подозрение на утечку;
- после ремонта колонка работает нестабильно;
- прибор находится на гарантии;
- вы не уверены в маркировке и совместимости деталей.
Общий обзор ремонтных работ и типичных проблем пригодится, если вы хотите оценить масштаб вмешательства: ремонт и настройка газовых водонагревателей своими руками.
Профилактика и продление срока службы
Узел можно обезопасить от ранних поломок несложными мерами:
- установите механический фильтр на входе холодной воды и вовремя его промывайте;
- при жёсткой воде используйте магнитный или полифосфатный умягчитель;
- раз в год проводите профилактический осмотр с чисткой узла и теплообменника;
- не допускайте перепадов давления, при необходимости ставьте редуктор;
- следите, чтобы колонка не работала в помещении с высокой влажностью без вентиляции.
Меры безопасности
Перед любыми работами убедитесь, что газ перекрыт, а помещение проветрено. Не пользуйтесь открытым огнём при проверке герметичности: для газовых соединений применяйте мыльный раствор. После сборки внимательно проверьте все стыки. Если колонка старая и ремонт узла требуется уже не в первый раз, возможно, разумнее заменить прибор целиком, чем продолжать вкладываться в изношенное оборудование.
Вывод
Ремонт газоводяного узла чаще всего сводится к замене мембраны, чистке каналов и обновлению уплотнений. Это посильная задача при аккуратности и правильно подобранных деталях. Главное — соблюдать правила безопасности, не вмешиваться в газовую обвязку без допуска и проводить регулярное обслуживание, чтобы колонка служила долго и стабильно.
