Расчет теплого водяного пола

Проектирование теплых полов

Проект водяного теплого пола может быть составлен самостоятельно, или же специалистами за некоторую плату. Так или иначе, для составления проекта потребуются некоторые исходные данные.

Для устройства подобной системы своими руками проект тоже необходим. Часто затраты на монтаж теплого пола квартиры или дома превышают стоимость всей внутренней отделки. При грамотном проекте и расчетах можно существенно сэкономить, не приобретая лишних фасонных элементов и материалов.

Проект необходим в любом деле

Исходные данные

Итак, для проектирования водяных полов потребуется знать, или потребуется сказать проектировщику следующие данные:

  • План всего дома. Если в доме несколько этажей, то планы всех этажей;
  • Информация о том, из какого материала сделаны наружные стены, окна, двери, а также их типы;
  • Указание необходимой температуры, то есть желаемой температуры в помещении;
  • Место установки отопительного котла, а также его высота над уровнем пола;
  • Наличие стояков, отводов внутри помещения;
  • Некоторые данные о расположении мебели.

После сбора всех таких данных можно будет сделать тепловой расчет системы теплых водяных полов. И уже на его основе, а также на основе некоторых данных, приведенных выше, составить схему монтажа.

Надо сказать, что перед тем, как спроектировать теплый водяной пол, не лишним будет позаботиться о таких вещах, как расположение мебели, котла и других. Определиться стоит заранее. Это связано с тем, что под большими элементами мебели трубы теплого водяного пола не укладываются, дабы сэкономить средства.

Схема монтажа

Проектировщик при составлении проекта будет создавать и схему монтажа. В случае, если она создается своими руками, то все отдельные ее элементы учитываются сразу.

А вот при создании ее иными лицами лучше позаботиться о том, чтобы в нее были включены следующие положения:

Схема разбиения поверхности на отдельные участки. Надо сказать, что это очень важный этап, так как при больших площадях температурное расширение материалов способно привести к растрескиванию цементной стяжки. Именно поэтому между отдельными участками устраиваются температурные швы.
Площадь одного участка не должна быть больше 40 квадратных единиц. Помещения П-образной и Г-образной формы должны быть разбиты вне зависимости от площади;

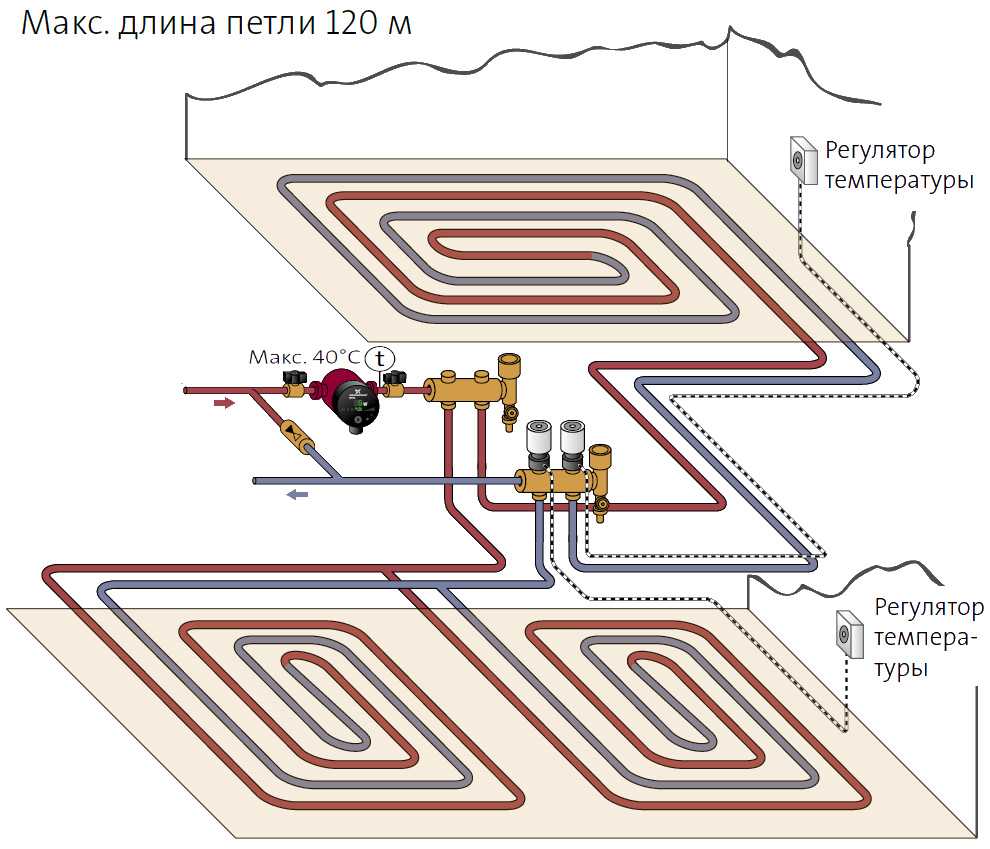

На схеме видны отдельные контуры

Указание на наличие компенсационных (температурных) швов, о которых речь шла чуть выше.

Они представляют собой зазоры между отдельными участками, которые заполняются следующим материалом:

  • Демпферная лента;
  • Куски ЭППСа;
  • Вспененный полиэтилен.

Демпферная лента

Трубы в таком шве должны быть помещены в кожух. В роли кожуха может выступать гофра.

  • Технология монтажа. Зная ее, можно без труда выбрать и приобрести нужные материалы. Надо сказать, что сейчас различают две основные технологии: «мокрую» и «сухую»;
  • В зависимости от пожеланий по температуре внутри помещения рассчитывается и температура труб. Ее нужно знать для того, чтобы правильно подобрать чистовое покрытие.

Например, паркет разрешено нагревать до 25 градусов, не больше. Зная, что температура подающей трубы будет, например, 32 градуса, это вариант чистовой отделки отпадает.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

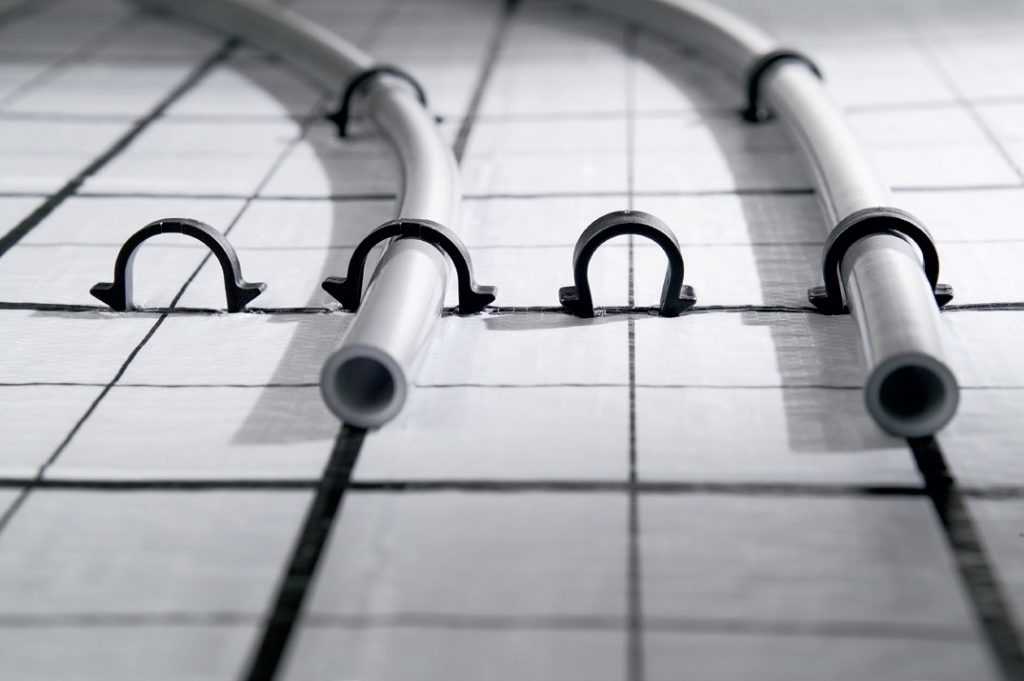

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

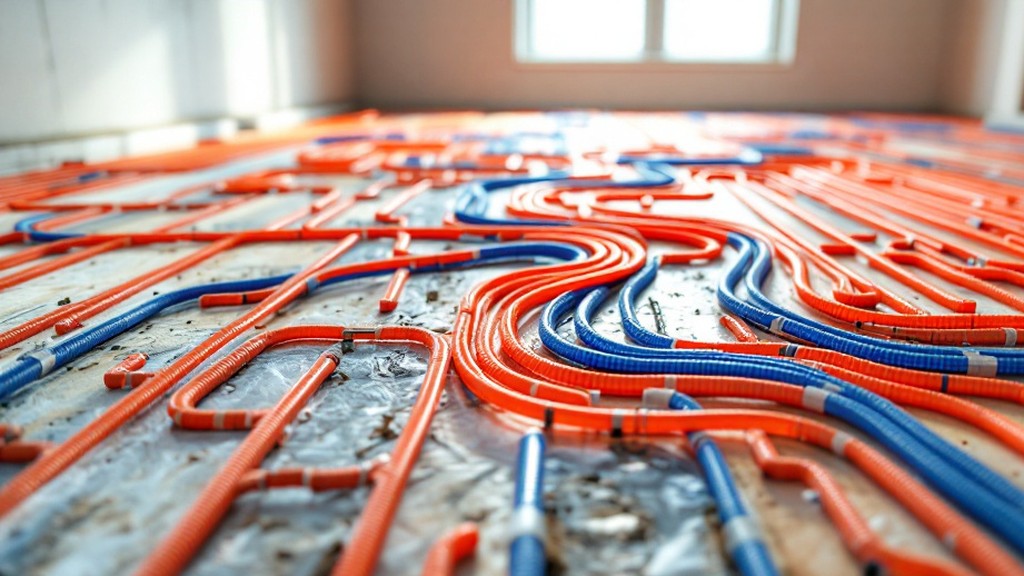

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Особенности водяного отопления

Несмотря на простое устройство – схему трубопроводов в бетонном полу, преимущество системы «водяной теплый пол»» — очевидно. Расход электроэнергии в этом варианте невысок. Основной источник тепла представляет котел, обладающий высоким коэффициентом полезного действия. Сухой воздух в доме, теплая поверхность пола создадут комфорт и уют в доме.

Главный и, пожалуй, единственный недостаток системы водяной теплый пол — это высокие финансовые затраты на монтаж этого вида отопления.

Материалы и компоненты конструкции должны обладать высоким качеством, долговечностью безаварийной эксплуатации.

  • настильный способ, это укладка конструкции на деревянной или полистирольной поверхности. В этом методе исключены все операции, связанные с использованием воды, что значительно сокращает затраты времени на установку теплого пола. Укладка в специальные полистирольные или деревянные модули.
  • водяной теплый пол на бетонной основе, должен иметь обработку поверхности стяжкой из бетонного раствора.

Современные мастера отдают предпочтение бетонной системе возведения водяного пола. Собранная конструкция трубопроводов заливается раствором бетона, которая исключает использование дополнительных тепловых разделителей.

Сделать качественную схему водяной теплый пол своими руками, невозможно без наличия комплектующих компонентов и материалов высокого качества. Их список должен быть составлен после выбора вида отопления. Примерный перечень необходимых компонентов:

  • трубопровод металлопластиковый, представляющий многослойную гибкую конструкцию с идеально гладкой внутренней поверхностью;
  • крепежные элементы для соединения труб;
  • самоклеющаяся демпферная строительная лента;
  • теплоизоляция полистирольная фольгированная, отражающая;

Водяной теплый пол можно сделать, используя следующие компоненты в обязательном порядке:

  • плетеная или сварная армирующая сетка из проволоки или металлических прутьев;
  • гребенки коллекторные;
  • дополнительные компоненты в бетонный раствор

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.


Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

  • результаты теплотехнического расчета,
  • паспорт системы,
  • монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
  • таблицы балансировки коллекторов теплого водяного пола,
  • спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.
